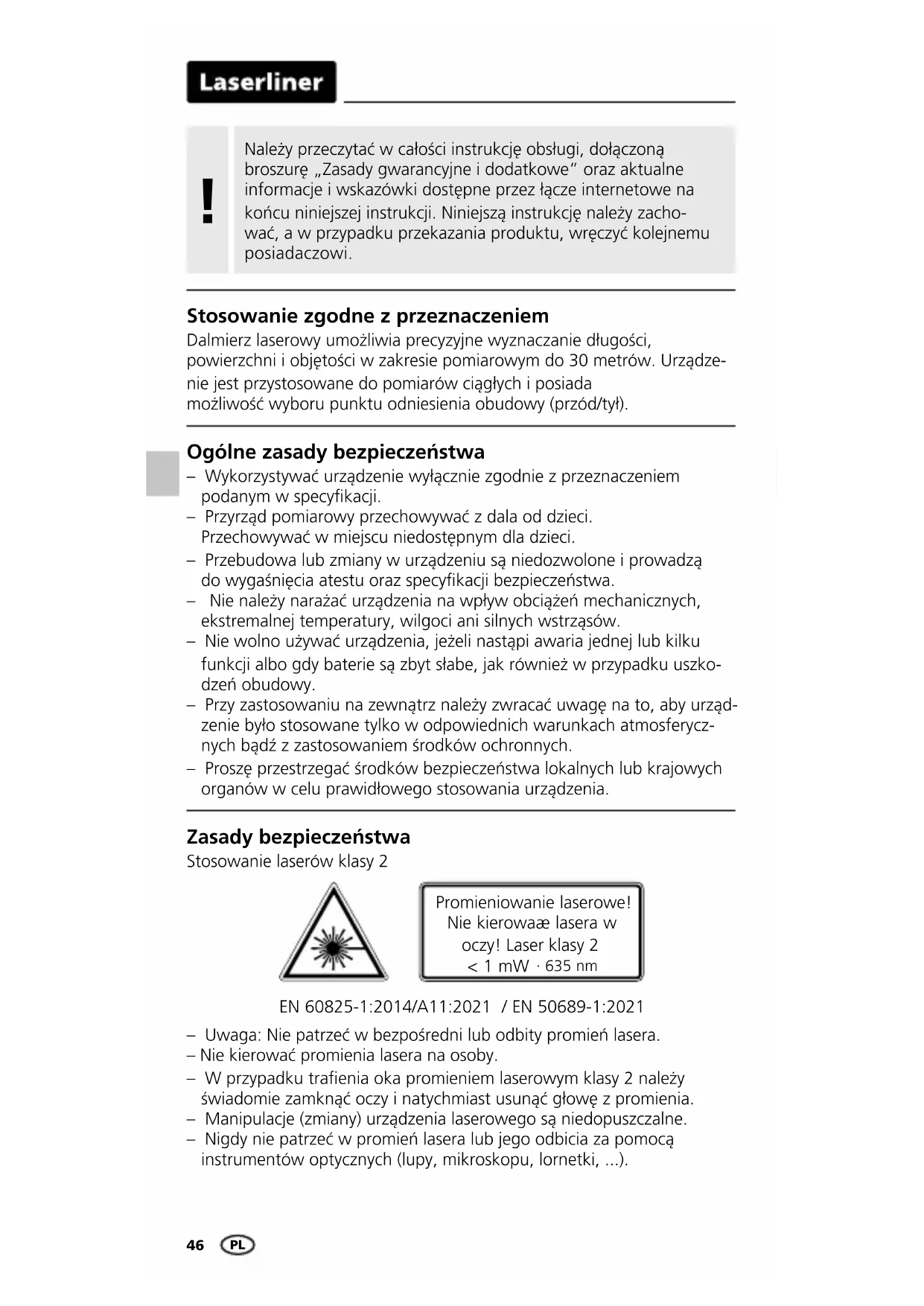

INSTRUKCJA OBSŁUGI LaserRangeMaster i3 Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Niniejszą instrukcję należy zachować, a w przypadku przekazania produktu, wręczyć kolejnemu posiadaczowi.

Stosowanie zgodne z przeznaczeniem

Dalmierz laserowy umożliwia precyzyjne wyznaczanie długości, powierzchni i objętości w zakresie pomiarowym do 30 metrów. Urządzenie jest przystosowane do pomiarów ciągłych i posiada możliwość wyboru punktu odniesienia obudowy (przód/tył).

Ogólne zasady bezpieczeństwa

- Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.

- Przyrząd pomiarowy przechowywać z dala od dzieci. Przechowywać w miejscu niedostępnym dla dzieci.

- Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.

- Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.

- Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji albo gdy baterie są zbyt słabe, jak również w przypadku uszkodzeń obudowy.

- Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem środków ochronnych.

- Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierowae lasera w

oczy! Laser klasy 2

< 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
- W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
- Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.
• W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

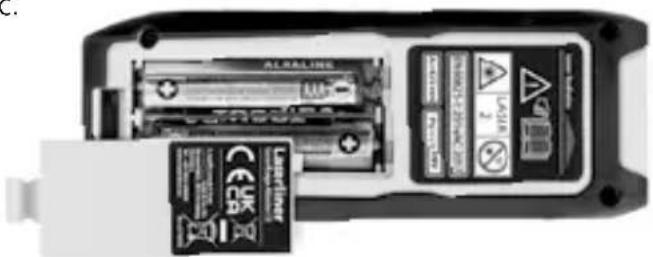

Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie (2 x 1,5V LR03 (AAA)) zgodnie z symbolami instala cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

a Płaszczyzna pomiarowa (odniesienie) tył / przód
b Wskazanie długości / powierzchni / kubatura
c Wartości pomiaru / wyniki pomiaru / jednostka m
d Wartości pośrednie / wartości min./maks.
e Symbol baterii
f Pomiar min./maks.
g Błąd działania / konieczny serwis

KLAWIATURA:

1. WŁ. / Pomiar / WYŁ.
2. Długość, powierzchnia, kubatura, pomiar min./max. Płaszczyzna pomiarowa (odniesienie) tył / przód

Laserliner

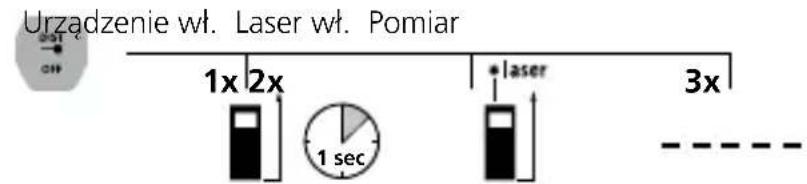

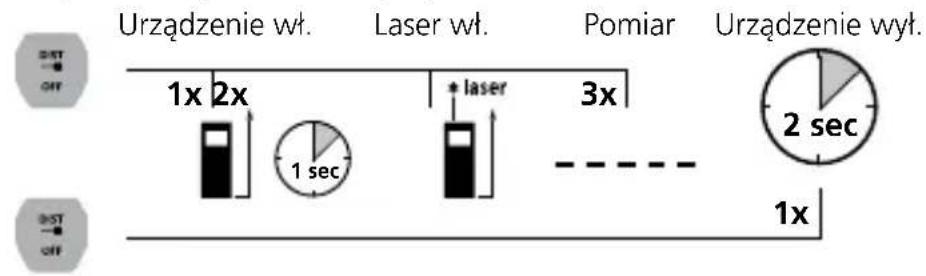

Włączanie, pomiar i wyłączanie:

Urządzenie wt. Laser wt. Pomiar Urządzenie wyt. 1x 2x 1 sec + laser 3x 2 sec 1x

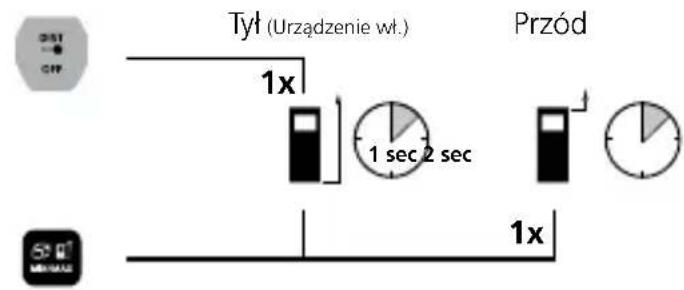

Przełączanie płaszczyzny pomiarowej (odniesienia):

Tyt (Urzadzenie wt.) 1x 1 sec 2 sec Przód 1x

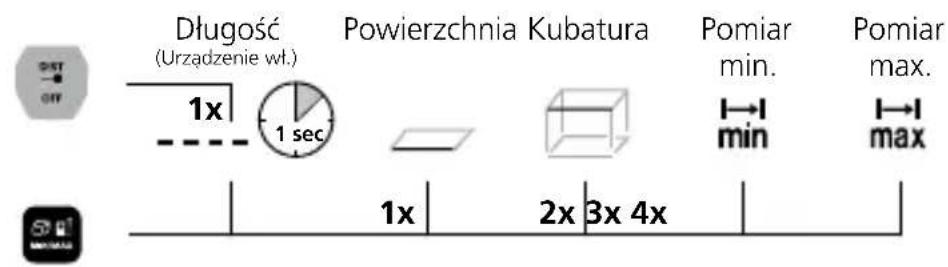

Przełączanie funkcji pomiaru:

Długość (Urzadzenie wt.) 1x 1 sec Powierzchnia Kubatura Pomiar min. I→I min Pomiar max. max 1x 2x 3x 4x

Pomiar długości:

Urzadzenie wt. Laser wt. Pomiar 1x 2x * laser 3x 1 sec - - - - - -

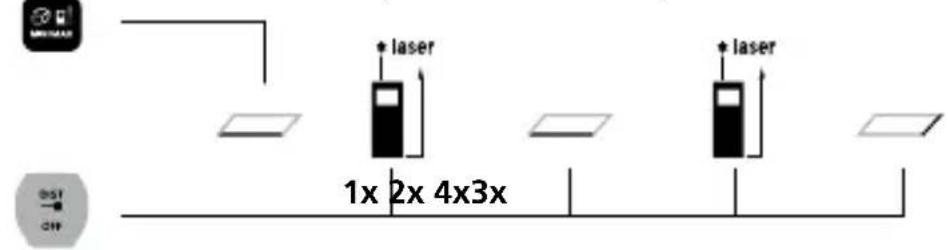

Pomiar powierzchni:

Powierzchnia Laser wł. 1. pomiar Laser wł. 2. pomiar

1x 2x 4x3x * laser * laser

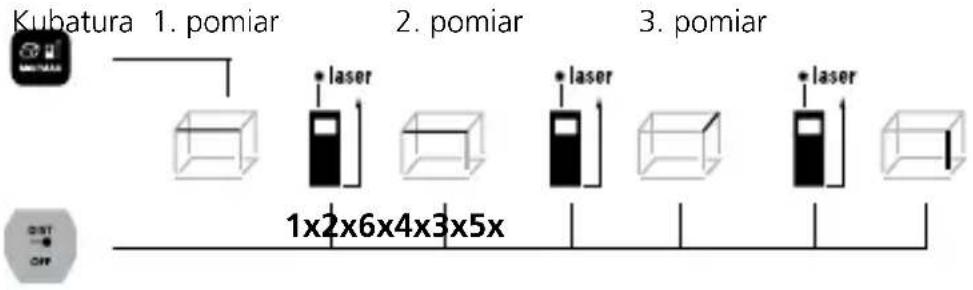

Pomiar kubatury:

Kubatura 1. pomiar 2. pomiar 3. pomiar 1x2x6x4x3x5x DNT OFF

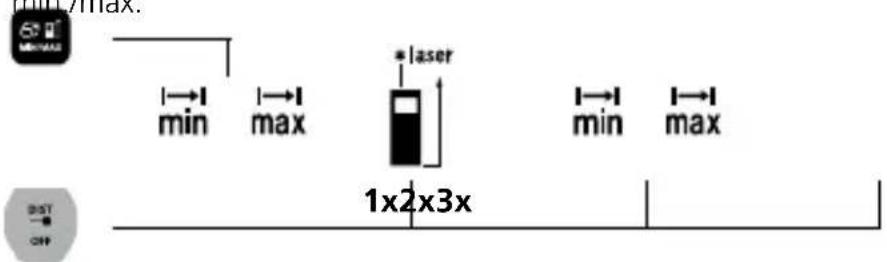

Pomiar min./maks.:

Pomiar Laser wt. Pomiar Koniec min/max.

min max * laser 1x2x3x min max

Pomiar min.

Wyświetlacz LCD wskazuje najniższą (min.) i aktualną wartość.

Pomiar max.

Wyświetlacz LCD wskazuje najniższą (max.) i aktualną wartość.

Ważne wskazówki

• Laser wskazuje punkt pomiarowy, do którego odbywa się pomiar. W promieniu lasera nie mogą znajdować się żadne przedmioty
  – Urządzenie kompensuje podczas pomiaru różnice temperatur wnętrza. Dlatego w razie zmiany miejsca pomiaru o dużej różnicy temperatury należy uwzględnić pewien czas adaptacji.
• Eksploatacja urządzenia na zewnątrz jest ograniczona i przy silnym nasłonecznieniu jego użycie jest niemożliwe.
• Wyniki pomiarów na wolnym powietrzu mogą być zafałszowywane przez opady deszczu, mgłę i śnieg.
• W niekorzystnych warunkach, na przykład przy powierzchniach zle odbijających światło, maksymalny odchyl pomiaru może być większy niż 3 mm.
• Dywany, tapicerka czy zasłony nie odbijają optymalnie promienia lasera. Należy korzystać z gładkich powierzchni.
• W przypadku pomiarów przez szkło (szyby okienne) wyniki pomiarów mogą być zafałszowane.
  – Funkcja oszczędzania energii automatycznie wyłącza urządzenie.
• Urządzenie czyścić miękką szmatką. Do obudowy nie może przedostać się woda.

Laserliner

Kody błędów:

Err15: Poza zakresem pomiaru

Err16: Odbierany sygnał jest zbyt słaby

Err26: Wartość poza zakresem wskazania

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności i sprawności. Zalecana jest kalibracja co 1–2 lata. W tym celu należy w razie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

Dane Techniczne (Zmiany zastrzeżone. 24W06)

Dokładność (typowo)* ± 2 mm
Zakres pomiaru wewnątrz** 0,3 m - 30 m
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Długość fali lasera 635 nm
Automatyczne wyłączanie Laser po 30 sek. / urządzenie po 3 min
Zasilanie 2 x 1,5V LR03 (AAA)
Warunki pracy	-10°C ... 40°C, wilgotność powietrza maks. 20 ... 85% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Wymiary (S x W x G) 40 x 110 x 24 mm
Masa 90 g (z bateriami)

* do 10 m odstępu pomiarowego przy dobrze odbijającej światło powierzchni docelowej i temperaturze pokojowej. W przypadku słabo odbijających światło powierzchni docelowych, odchylenie pomiarowe może wzrosnąć o ± 0,2 mm/m.
** przy maks. 5000 luksów

Przepisy UE i UK oraz utylizacja

Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.

Ten produkt, wraz z akcesoriami i opakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi w sposób przyjazny dla środowiska, zgodnie z dyrektywami europejskimi i brytyjskimi dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, baterii i opakowań, w celu odzyskania cennych surowców. Urządzenia elektryczne, baterie i opakowania nie należą do odpadów domowych. Konsumenci są prawnie zobowiązani do bezpłatnego zwrotu zużytych baterii i akumulatorów do publicznego punktu zbiórki, punktu sprzedaży lub technicznego działu obsługi klienta. Przed oddaniem urządzenia do utylizacji należy wyjąć baterię z urządzenia przy użyciu dostępnych na rynku narzędzi, uważając, aby jej nie zniszczyć, po czym oddać ją do oddzielnej zbiórki. W przypadku jakichkolwiek pytań dotyczących wyjmowania baterii należy skontaktować się z działem serwisu UMAREX-LASERLINER. Należy skontaktować się z gminą w celu uzyskania informacji na temat odpowiednich zakładów utylizacji i przestrzegać odpowiednich instrukcji dotyczących utylizacji i bezpieczeństwa w punktach zbiórki.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://packd.li/ll/aou/in

Laserliner

!

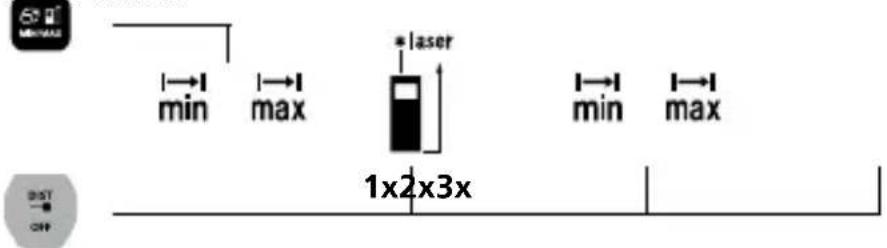

Måling min. / maks.:
