BRUKSANVISNING ARM 320 BOSCH

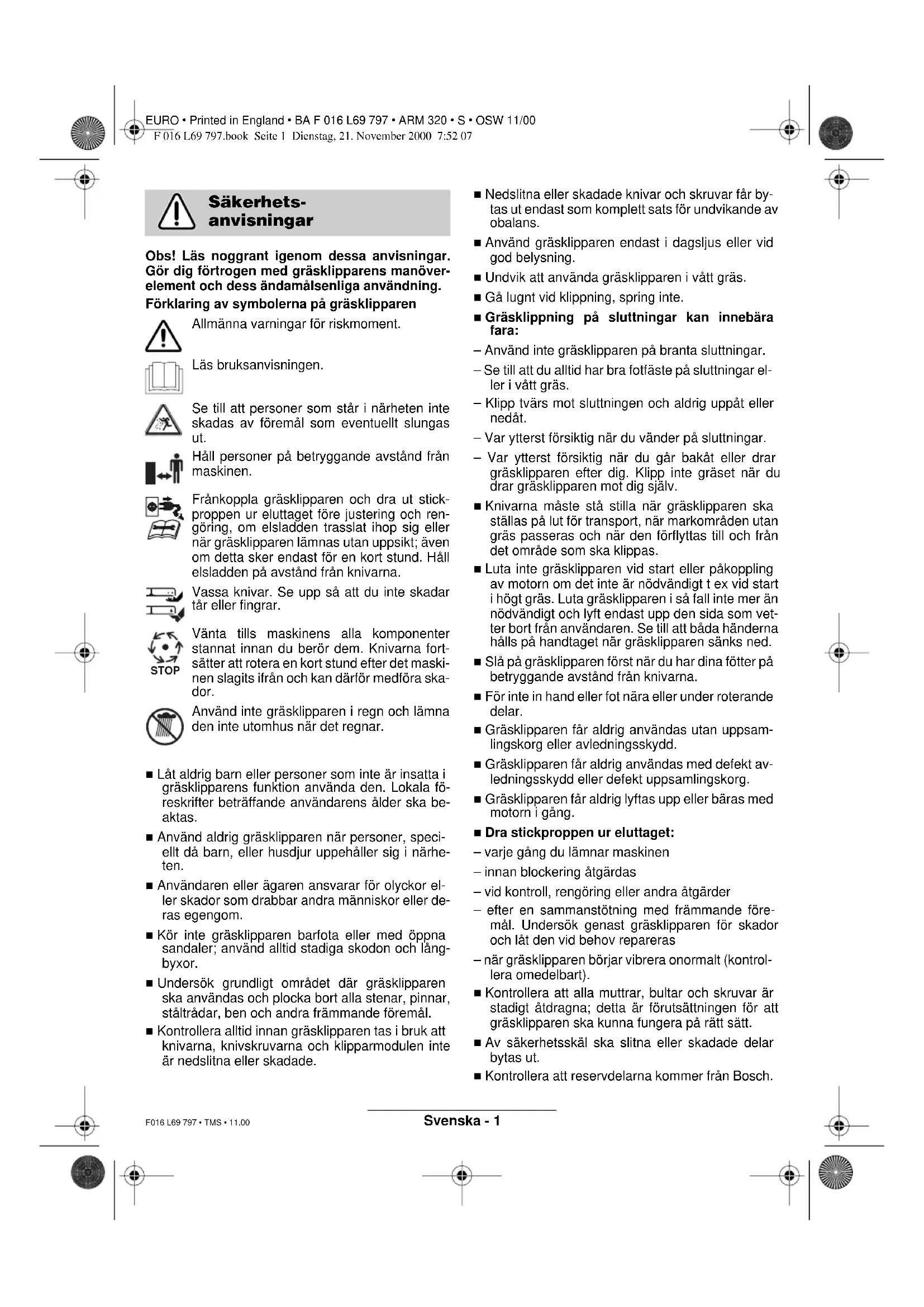

Obs! Läs noggrant igenom dessa anvisningar. Gör dig förtrogen med gräsklipparens manöver- element och dess ändamålsenliga användning. Förklaring av symbolerna på gräsklipparen Allmänna varningar för riskmoment. Läs bruksanvisningen. Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut. Håll personer på betryggande avstånd från maskinen. Frånkoppla gräsklipparen och dra ut stick- proppen ur eluttaget före justering och ren- göring, om elsladden trasslat ihop sig eller när gräsklipparen lämnas utan uppsikt; även om detta sker endast för en kort stund. Håll elsladden på avstånd från knivarna. Vassa knivar. Se upp så att du inte skadar tår eller fingrar. Vänta tills maskinens alla komponenter stannat innan du berör dem. Knivarna fort- sätter att rotera en kort stund efter det maski- nen slagits ifrån och kan därför medföra ska- dor. Använd inte gräsklipparen i regn och lämna den inte utomhus när det regnar. ■ Låt aldrig barn eller personer som inte är insatta i gräsklipparens funktion använda den. Lokala fö- reskrifter beträffande användarens ålder ska be- aktas. ■ Använd aldrig gräsklipparen när personer, speci- ellt då barn, eller husdjur uppehåller sig i närhe- ten. ■ Användaren eller ägaren ansvarar för olyckor el- ler skador som drabbar andra människor eller de- ras egengom. ■ Kör inte gräsklipparen barfota eller med öppna sandaler; använd alltid stadiga skodon och lång- byxor. ■ Undersök grundligt området där gräsklipparen ska användas och plocka bort alla stenar, pinnar, ståltrådar, ben och andra främmande föremål. ■ Kontrollera alltid innan gräsklipparen tas i bruk att knivarna, knivskruvarna och klipparmodulen inte är nedslitna eller skadade. ■ Nedslitna eller skadade knivar och skruvar får by- tas ut endast som komplett sats för undvikande av obalans. ■ Använd gräsklipparen endast i dagsljus eller vid god belysning. ■ Undvik att använda gräsklipparen i vått gräs. ■ Gå lugnt vid klippning, spring inte. ■ Gräsklippning på sluttningar kan innebära fara: – Använd inte gräsklipparen på branta sluttningar. – Se till att du alltid har bra fotfäste på sluttningar el- ler i vått gräs. – Klipp tvärs mot sluttningen och aldrig uppåt eller nedåt. – Var ytterst försiktig när du vänder på sluttningar. – Var ytterst försiktig när du går bakåt eller drar gräsklipparen efter dig. Klipp inte gräset när du drar gräsklipparen mot dig själv. ■ Knivarna måste stå stilla när gräsklipparen ska ställas på lut för transport, när markområden utan gräs passeras och när den förflyttas till och från det område som ska klippas. ■ Luta inte gräsklipparen vid start eller påkoppling av motorn om det inte är nödvändigt t ex vid start i högt gräs. Luta gräsklipparen i så fall inte mer än nödvändigt och lyft endast upp den sida som vet- ter bort från användaren. Se till att båda händerna hålls på handtaget när gräsklipparen sänks ned. ■ Slå på gräsklipparen först när du har dina fötter på betryggande avstånd från knivarna. ■ För inte in hand eller fot nära eller under roterande delar. ■ Gräsklipparen får aldrig användas utan uppsam- lingskorg eller avledningsskydd. ■ Gräsklipparen får aldrig användas med defekt av- ledningsskydd eller defekt uppsamlingskorg. ■ Gräsklipparen får aldrig lyftas upp eller bäras med motorn i gång. ■ Dra stickproppen ur eluttaget: – varje gång du lämnar maskinen – innan blockering åtgärdas – vid kontroll, rengöring eller andra åtgärder – efter en sammanstötning med främmande före- mål. Undersök genast gräsklipparen för skador och låt den vid behov repareras – när gräsklipparen börjar vibrera onormalt (kontrol- lera omedelbart). ■ Kontrollera att alla muttrar, bultar och skruvar är stadigt åtdragna; detta är förutsättningen för att gräsklipparen ska kunna fungera på rätt sätt. ■ Av säkerhetsskäl ska slitna eller skadade delar bytas ut. ■ Kontrollera att reservdelarna kommer från Bosch. Säkerhets- anvisningar STOP F 016 L69 797.book Seite 1 Dienstag, 21. November 2000 7:52 07Svenska - 2 EURO • Printed in England • BA F 016 L69 797 • ARM 320 • S • OSW 11/00

F016 L69 797 • TMS • 11.00

Tystgående gräsklippare ARM 320 Artikelnummer 0 600 899 0.. Märkeffekt 950 W Knivbredd 32 cm Snitthöjd 24 - 70 mm Volym uppsamlingskorg 35 l Vikt 12 kg Skyddsklass / II Serienummer se maskinens effektdata Denna produkt har en mycket låg ljudnivå i relation till de föreskrifter som gäller i ditt land. Denna gräsklippare är avsedd för hemmabruk. Denna instruktionsbok lämnar anvisningar för kor- rekt montage och säker användning av maskinen. Det är viktigt att du noggrant läser igenom anvisning- arna. Maskinen i monterat tillstånd väger ca 12 kg. Tillkalla eventuellt hjälp för att plocka upp maskinen ur för- packningen. Se upp för de vassa knivarna när du bär gräsklippa- ren till gräsmattan. Ta försiktigt ut gräsklipparen ur förpackningen och kontrollera att följande delar finns med: – Gräsklippare med körstänger – 2 Undre delar för bygelhandtag – 2 Skruvar – 2 Vingmuttrar – 2 Plåtskruvar – Gräsuppsamlingskorg (2 halvor) – Bruksanvisning – Reservdelslista Saknas delar eller är de skadade ta genast kontakt med din återförsäljare. 1 Kopplingsspak 2 Säkerhetsknapp 3 Bygelhandtagets övre del 4 Nätstickpropp** 5 Dragavlastning 6 Gräsuppsamlingskorg 7 Avledningsskydd 8 Bygelhandtagets undre del 9 Ventilationsöppningar 10 Hjul **krav i vissa land I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! Tekniska data Ljudnivå/lokala föreskrifter Ändamålsenlig användning Inledning Leveransen omfattar Maskinens komponenter Säkerhetsåtgärder

Säkert elsystem Din maskin har av säkerhetsskäl dubbel skyddsiso- lering och kräver därför ingen jordning. Driftspän- ningen är 230 V AC, 50 Hz. Använd endast godkänd skarvsladd. Ytterligare informationer får du från auk- toriserad kundtjänst. För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max 30 mA används. Denna FI-brytare ska kontrolleras före varje användning. OBS! För att nå full säkerhet krävs att kontakten 4 som monterats på maskinen sammankopplas med skarvsladden 11 enligt bild B. Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkad av gummi eller försedd med gummiöverdrag. För skarvsladden ska dragavlastning användas. Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är gott skick. Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad. Som skarvsladd får endast kvalitet H05VV-F eller H05RN-F användas. Anvisning för produkter sålda i GB: Gräsklipparen är utrustad med en godkänd 13A-stickpropp (BS 1363/ A) och avsäkrad med en 13A-säkring (ASTA godkän- nande enligt BS 1362). Passar inte monterad stickpropp i uttaget, ska den klippas av och ersättas med lämplig stickpropp. För undvikande av elektrisk stöt måste den avklippta stickproppen avfallshanteras och får absolut inte stickas in i ett 13A-uttag.

Skjut in bygelhandtagets undre delar 8 i härför avsedda hål och

säkra med plåtskruvarna.

Montera bygelhandtagets övre del 3 med skru- varna och vingmuttrarna 12 på bygelhandtagets undre delar 8 som bild A visar. Märk: Bygelhandtagets övre del 3 är justerbar i höjd- led. Montera bygelhandtaget i läge I eller II. Fäst sladden i dragavlastningen 5 som bilden B vi- sar. Kontrollera att sladden har tillräckligt stort spel. Sammanfoga gräsuppsamlingskorgens båda halvor. Insättning Lyft upp avledningsskyddet 7 och häng på gräsupp- samlingskorgen 6. Borttagning/Tömning Lyft upp avledningsskyddet 7. Ta bort gräsuppsam- lingskorgen 6. Kan gräset inte samlas upp i korgen får gräsklippa- ren användas utan gräsuppsamlingskorg 6; i detta fall ska avledningsskyddet 7 vara nedfällt under klippning. Frånkoppla maskinen innan snitthöjden ställs in, dra ut nätstickproppen och vänta tills motorn stannat. Din maskin har fyra inställningslägen som ger unge- fär följande snitthöjder: I = 24 mm II = 40 mm III = 55 mm IIII = 70 mm För inställning ta bort gräsuppsamlingskorgen (se Gräsuppsamlingskorg). Lyft upp gräsklipparen,

dra eller tryck för hand hjulet mot gräsklipparens front.

Lyft upp eller sänk ned hjulet.

Säkra hjulet i önskat läge som bild D visar. Kontrollera att alla fyra hjul ställts in på samma höjd. För årets första gräsklippning ska hög snitthöjd stäl- las in. Montage Gräsuppsamlingskorg Inställning av snitthöjd F 016 L69 797.book Seite 3 Dienstag, 21. November 2000 7:52 07Svenska - 4 EURO • Printed in England • BA F 016 L69 797 • ARM 320 • S • OSW 11/00

F016 L69 797 • TMS • 11.00

För att underlätta uppstart, tryck bygelhandta- get nedåt för upplyftning av framhjulen. Inkoppling: Tryck ned säkerhetsknappen 2 och håll den nedtryckt. Tryck kopplingsspaken 1 mot bygelhandta- get. Släpp säkerhetsknappen 2. Urkoppling: Släpp kopplingsspaken 1. Ställ upp gräsklipparen vid gräsmattans kant och så nära eluttaget som möjligt. Kör sedan utåt från elut- taget som bild F visar. För över nätsladden efter varje vändning till motsatta sidan där gräset redan är klippt. Vid gräsklippning med särskilt hård påfrest- ning får motorn inte överbelastas. Vid överbelastning sjunker motorvarvtalet och motorns ljud förändras. Stanna i detta fall, släpp kopplingsspaken och ställ in högre snitthöjd. I annat fall finns risk för att motorn skadas. Innan arbeten utförs på maskinen ska nät- stickproppen dras ut och gräsuppsam- lingskorgen tas bort. Märk: Lång och tillförlitlig drift av gräsklipparen kan endast garanteras om följande underhållsarbeten re- gelbundet utförs. Kontrollera regelbundet gräsklipparen avseende de- fekter som t ex lösa eller skadade knivar, lösa förbin- delser och nedslitna eller skadade delar. Kontrollera att täckkåpor och skyddsanordningar är felfria och korrekt monterade. Eventuellt nödvändiga servicearbeten och reparationer ska utföras innan maskinen tas i bruk. Om i apparaten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Var vänlig ange vid förfrågningar och reservdelsbe- ställningar apparatens artikelnummer som består av 10 siffror. Stäng av gräsklipparen, dra nätstickprop- pen ur eluttaget och ta bort gräsuppsam- lingskorgen. Lägg upp maskinen att ligga på höger sida och kon- trollera kniven och fläkten. Är kniven trubbig eller skadad ska den bytas ut. Förfar så här för byte av kniv. Ta på dig trädgårdshandskar (ingår ej i leverans), grip tag i kniven 14 och ta med hjälp av skruvnyckel (ingår ej i leverans) knivskruven 13 och kniven. Innan ny kniv monteras kontrollera att fläkten 15 är ordentligt fastsatt på axeln. Den kan endast monte- ras i ett läge. Skruva fast kniven med knivskruven. Kontrollera att kniven är monterad i korrekt läge (symbolen måste vara synlig som bild G visar), dra sedan åt knivskruven. Rengör gräsklipparen utvändigt noggrant med en mjuk borste och trasa. Använd inte vatten och inte heller lösnings- eller polermedel. Avlägsna alla gräs- rester och partiklar, speciellt noga från ventilations- öppningarna 9. Lägg gräsklipparen att ligga på sidan och rengör om- rådet kring kniven. Avlägsna ihoppressat gräs med en trä- eller plastbit. Förvara gräsklipparen på ett torrt ställe. Placera inte andra föremål på maskinen. För att spara utrymme lossa vingmuttrarna 12 och fäll ihop bygelhandtaget.

Se till att elledningarna vid ihop- och uppfäll- ning av bygelhandtaget inte kommer i kläm. Låt inte bygelhandtaget falla hårt ned mot motorhuset. Så här startas gräsklipparen (bild D) Gräsklippning Underhåll

Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din service- verkstad. Obs! Frånkoppla maskinen och dra ut nätstickproppen innan felsökningen påbörjas. För Bosch verktygsprodukter lämnas garanti enligt respektive lands gällande föreskrifter (måste styrkas med kvitto, faktura eller följesedel). Har produkten köpts och brukats enligt konsument- köplagens bestämmelser så gäller lagens bestäm- melser. Leverantörsansvaret gäller fabrikations- och materi- alfel. Skador som orsakats av överbelastning eller osakkunnigt handhavande och normalt slitage om- fattas ej av leverantörsansvaret. Vid reklamation ska produkten inlämnas till närmaste auktoriserade serviceverkstad i odemonterat skick. Tack vare den låga ljudnivån förorsa- kar maskinen minimala störningar i omgivningen. Vid maskinens tillverkning har ur mil- jösynpunkt riskfria metoder tillämpats. Återvinning i stället för avfallshan- tering Maskinen, tillbehörsdelarna och för- packningen ska sorteras för miljövän- lig återvinning. Denna bruksanvisning är tryckt på klorfritt returpapper. För att underlätta sortering vid återvin- ning är plastdelarna markerade. Felsökning Symptom Möjliga orsaker Åtgärd Gräsklipparen startar inte Nätspänning saknas Nätuttaget defekt Skarvsladden skadad Säkringen har löst ut Gräset är för långt Kontrollera och slå till Använd ett annat eluttag Kontrollera sladden och byt vid behov Byt ut säkringen Ställ in större snitthöjd och tippa gräsklipparen för start Gräsklipparen går med avbrott Skarvsladden skadad Interna ledningar i maskinen defekta Kontrollera sladden och byt vid behov Uppsök kundtjänsten Maskinen klipper ojämnt eller motorn går trögt Snitthöjden för liten Knivarna är trubbiga Maskinens undre sida hårt tilltäppt Kniven monterad i fel riktning Justera snitthöjden (se ”Inställning av snitthöjd”) Byt ut kniven (se ”Inställning av knivar”) Rengör maskinen (se ”Efter klippning/förvaring”) Montera kniven på rätt sätt (se ”Inställning av knivar”) Knivarna roterar inte Kniven blockerar Knivmutter/-skruv är lös Åtgärda blockeringen Dra fast knivmuttern/skruven Kraftiga vibrationer/ljud Knivmutter/-skruv är lös Kniven och/eller fläkten skadade Dra fast knivmuttern/skruven Byt ut kniven och/eller fläkten Leverantörsansvar Miljöhänsyn F 016 L69 797.book Seite 5 Dienstag, 21. November 2000 7:52 07Svenska - 6 EURO • Printed in England • BA F 016 L69 797 • ARM 320 • S • OSW 11/00

F016 L69 797 • TMS • 11.00

Robert Bosch AB Isafjordsgatan 15 Box 11 54 S-164 22 Kista ✆ Service:................................................. (08) 7 50 15 00 ✆ Kundtjänst:.......................................... (08) 7 50 18 20 Värdena har uppmätts enligt 84/538/EEG (kulhalva med 4 m radie) och ENV 25 349. Gräsklipparens A-vägda ljudnivå är: ljudtrycksnivå: 78 dB (A). Den beräknade accelerationen är i typiska fall 2,5 m/

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 60 335, EN 836, EN 55 014, EN 61 000-3 enligt bestämmelserna i di- rektiven 73/23/EEG, 89/336/EEG, 98/37/EG.

Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Maskinen ljudnivå har testats enligt kraven i EU-ljud- lagarna. Intyget bevisar att föreskrifterna uppfyllts. Vi försäkrar att gräsklipparen: Kategori: Eldriven Tillverkare: Robert Bosch GmbH Typ: ARM 320 Seriebeteckning: 0 600 899 003

): 3000 Överensstämmer med specifikationerna i ljudnivå- förordningen 84/538/EEG. Garanterad max ljudnivå: 87 dB (A) Typ av klipputrustning: roterande kniv Knivbredd (cm): 32 Klipputrustningens varvtal (min
