BRUKSANVISNING ARM 320 BOSCH

): 3000 Undertecknad i Leinfelden: Datum: 1999 Namnteckning: Befattning: VD Ändringar förbehålles Kundtjänst Försäkran om överensstämmelse Ljudnivåintyg F 016 L69 797.book Seite 6 Dienstag, 21. November 2000 7:52 07EURO • Printed in England • BA F 016 L69 797 • ARM 320 • N • OSW 11/00 Norsk - 1 F016 L69 797 • 11.00 OBS! Les nøye gjennom de nedenstående infor- masjonene. Gjør deg kjent med betjeningsele- mentene og korrekt bruk av gressklipperen. Forklaring av symbolene på gressklipperen Generell advarsel. Les bruksanvisningen. Pass på at personer som står i nærheten ikke skades av gjenstander som slynges ut. Hold personer i nærheten i en sikker avstand fra gressklipperen. Slå av gressklipperen og trekk støpselet ut av stikkkontakten før du utfører innstillinger eller rengjør gressklipperen, hvis ledningen har satt seg fast eller hvis du lar gressklippe- ren stå uten oppsyn ett øyeblikk. Hold strøm- ledningen unna knivene. Knivene er skarpe og kan kutte fingre og tær. Vent til alle deler av maskinen er stanset helt før du berører delene. Knivene fortsetter å rotere etter at motoren er slått av og kan for- årsake skader. Ikke slå gress når det regner eller la gress- klipperen stå ute i regnvær. ■ La aldri barn eller personer som ikke er kjent med disse informasjonene få lov til å bruke gressklip- peren. Nasjonale lover krever eventuelt en min- stealder for brukeren. ■ Slå aldri gress når det oppholder seg personer - særskilt barn - eller husdyr like i nærheten. ■ Brukeren er ansvarlig for uhell eller skader på an- dre personer eller deres eiendeler. ■ Ikke bruk gressklipperen barbent eller med åpne sandaler, bruk alltid solide sko og lange bukser. ■ Flaten som skal klippes må undersøkes nøye og steiner, stokker, tråder, knoker og andre frem- medlegemer må fjernes. ■ Før bruk må det alltid ses etter om kniver, kniv- skruer og klippeelementet er slitte eller skadet. ■ Slitte eller skadede kniver og skruer må kun skif- tes ut som komplett sett, slik at ubalanser unngås. ■ Klipp kun gresset i dagslys eller i godt kunstig lys. ■ Bruk gressklipperen helst ikke på vått gress. ■ Gå alltid rolig, ikke løp. ■ Det kan være farlig å klippe i skråninger: – Ikke klipp i særskilt bratte skråninger. – På skrå flater eller på vått gress må du sørge for å stå stødig. – I skråninger må du alltid klippe på tvers og aldri oppover eller nedover. – Vær spesielt forsiktig når du skifter retning i skrå- ninger. – Vær svært forsiktig nå du går baklengs eller trek- ker gressklipperen mot deg. Ikke trekk gressklip- peren inn mot deg selv når du slår gresset. ■ Knivene må stå stille når gressklipperen vippes til transport, når du går over flater uten gress og un- der transport til og fra stedet som skal klippes. ■ Ikke vipp gressklipperen når du starter eller slår på motoren, unntatt hvis det er nødvendig ved starting i høyt gress. I dette tilfellet må gressklip- peren kun vippes så sterkt som nødvendig og all- tid bort fra brukeren. Pass alltid på at begge hen- dene befinner seg på håndtaket når gressklippe- ren settes ned på bakken. ■ Hold føttene godt unna gressklipperen når den startes. ■ Ikke plasser hender eller føtter i nærheten av eller under roterende deler. ■ Ikke bruk gressklipperen uten gressoppsamler el- ler avbøyervern. ■ Bruk aldri gressklipperen med defekt avbøyervern eller defekt gressoppsamler. ■ Du må aldri løfte eller bære gressklipperen mens motoren går. ■ Trekk støpselet ut av stikkontakten: – alltid når du forlater gressklipperen – før du fjerner tilstopping – når du kontrollerer, rengjør eller utfører arbeider på gressklipperen – etter kollisjon med et fremmedlegeme. Sjekk straks at gressklipperen ikke er skadet og la den om nødvendig repareres – når gressklipperen begynner å vibrere unormalt (må straks undersøkes). ■ Sørg for at alle mutre, bolter og skruer sitter godt fast, slik at gressklipperen alltid befinner seg i en sikker arbeidstilstand. ■ For sikkerhets skyld må slitte eller skadede deler skiftes ut. ■ Sørg for at deler som monteres er fra Bosch. Sikkerhets- informasjoner STOP F 016 L69 797.book Seite 1 Dienstag, 21. November 2000 7:52 07Norsk - 2 EURO • Printed in England • BA F 016 L69 797 • ARM 320 • N • OSW 11/00 F016 L69 797 • 11.00 Stillegående gressklipper ARM 320 Bestillingsnummer 0 600 899 0.. Opptatt effekt 950 W Knivbredde 32 cm Klippehøyde 24 - 70 mm Volum gressoppsamler 35 l Vekt 12 kg Beskyttelsesklasse / II Serienummer se effektdata på gressklipperen Dette produktet arbeider med et svært lavt støynivå som tilsvarer de nasjonale forskriftene. Dette produktet er beregnet for gressklipping på pri- vate eiendommer. Denne håndboken inneholder anvisninger om kor- rekt montasje og sikker bruk av gressklipperen. Det er viktig at du leser disse informasjonene nøye. Gressklipperen veier ca. 12 kg i ferdig montert til- stand. Sørg om nødvendig for å få hjelp til å løfte gressklipperen ut av forpakningen. Vær forsiktig med de skarpe knivene når du bærer gressklipperen bort til gressplenen. Ta gressklipperen forsiktig ut av forpakningen og kontrollér at du har fått nedenstående deler: – Gressklipper med kjørehåndtak – 2 bøylehåndtak-underdeler – 2 skruer – 2 vingemutre – 2 plateskruer – Gressoppsamler (2 halvdeler) – Bruksanvisning – Reservedelsliste Hvis deler mangler eller er skadet, må du henvende deg til din forhandler. 1 Koblingsspak 2 Sikkerhetsknapp 3 Bøylehåndtak-overdel 4 Støpsel** 5 Lednings-strekkavlastning 6 Gressoppsamler 7 Avbøyervern 8 Bøylehåndtak-underdel 9 Ventilasjonsspalter 10 Hjul **forskjellig fra land til land Tilbehør som er beskrevet og illustrert i bruksanvisningen inngår ikke alltid i leveransen. Tekniske data Informasjoner om støynivå/ lokale forskrifter Formålsmessig bruk Innledning Dette inngår i leveransen Maskinelementer For din sikkerhet

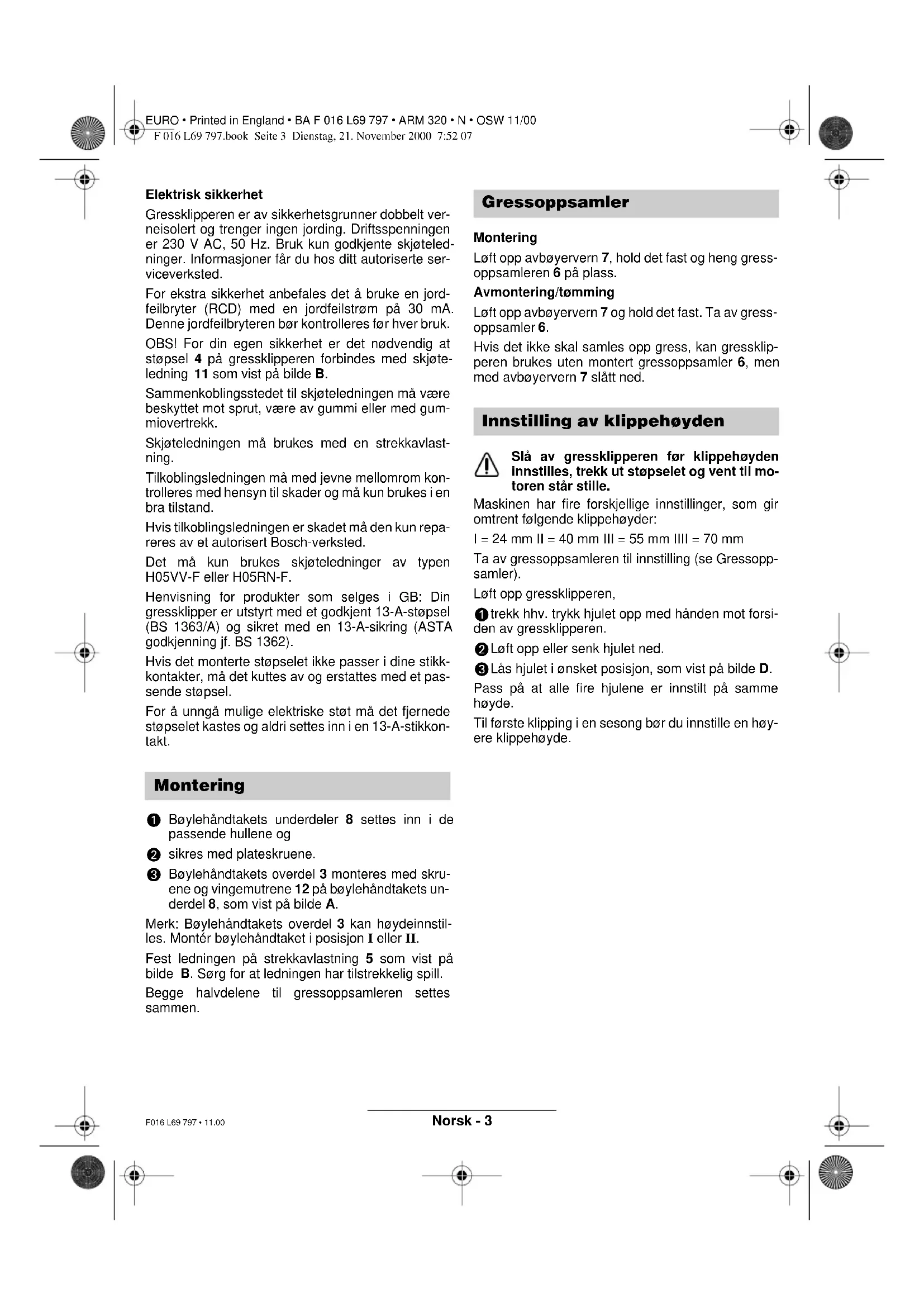

Bøylehåndtakets underdeler 8 settes inn i de passende hullene og

Bøylehåndtakets overdel 3 monteres med skru- ene og vingemutrene 12 på bøylehåndtakets un- derdel 8, som vist på bilde A. Merk: Bøylehåndtakets overdel 3 kan høydeinnstil- les. Montér bøylehåndtaket i posisjon I eller II. Fest ledningen på strekkavlastning 5 som vist på bilde B. Sørg for at ledningen har tilstrekkelig spill. Begge halvdelene til gressoppsamleren settes sammen. Montering Løft opp avbøyervern 7, hold det fast og heng gress- oppsamleren 6 på plass. Avmontering/tømming Løft opp avbøyervern 7 og hold det fast. Ta av gress- oppsamler 6. Hvis det ikke skal samles opp gress, kan gressklip- peren brukes uten montert gressoppsamler 6, men med avbøyervern 7 slått ned. Slå av gressklipperen før klippehøyden innstilles, trekk ut støpselet og vent til mo- toren står stille. Maskinen har fire forskjellige innstillinger, som gir omtrent følgende klippehøyder: I = 24 mm II = 40 mm III = 55 mm IIII = 70 mm Ta av gressoppsamleren til innstilling (se Gressopp- samler). Løft opp gressklipperen,

Lås hjulet i ønsket posisjon, som vist på bilde D. Pass på at alle fire hjulene er innstilt på samme høyde. Til første klipping i en sesong bør du innstille en høy- ere klippehøyde. Montering Gressoppsamler Innstilling av klippehøyden F 016 L69 797.book Seite 3 Dienstag, 21. November 2000 7:52 07Norsk - 4 EURO • Printed in England • BA F 016 L69 797 • ARM 320 • N • OSW 11/00 F016 L69 797 • 11.00

For å gjøre starten lettere, trykkes bøylehånd- taket nedover for å løfte opp forhjulene. Innkobling: Trykk sikkerhetsknapp 2 og hold den trykt inne. Trykk koblingsspak 1 mot bøylehåndtaket. Slipp sikkerhetsknapp 2. Utkobling: Slipp koblingsspak 1. Sett gressklipperen på kanten av gresset og så nær en stikkontakt som mulig. Arbeid så bort fra stikkon- takten, som vist på bilde F. Legg ledningen etter hver snuing på den siden som allerede er klippet. Ved klipping under spesielt vanskelige forhold må motoren ikke overbelastes. Ved overbelastning reduseres motorturtallet og motorlyden forandrer seg. I et slikt tilfelle må du stanse, slippe koblingsspaken og inn- stille større klippehøyder. Ellers kan moto- ren ta skade. Før alle arbeider på gressklipperen utføres må støpselet trekkes ut og gressoppsam- leren fjernes. Merk: Utfør følgende servicearbeider med jevne mel- lomrom, for å sikre en lang og pålitelig bruk. Kontrollér gressklipperen regelmessig med hensyn til tydelige feil som f. eks. løse eller skadede kniver, løse forbindelser og slitte eller skadede deler. Kontrollér at deksler og verneinnretninger ikke er skadet og er korrekt plassert. Utfør eventuelle vedli- keholds- eller reparasjonsarbeider før gressklippe- ren tas i bruk. Skulle maskinen svikte til tross for omhyggelige pro- duksjons- og kontrollmetoder, må reparasjonen utfø- res av et autorisert serviceverksted for Bosch-elek- troverktøy. Ved alle forespørsler og reservedelsbestillinger må du absolutt oppgi maskinens 10-sifrede bestillings- nummer. Slå av, trekk ut støpselet og ta av gress- oppsamleren. Legg maskinen på høyre side og kontrollér kniven og ventilatoren. Hvis kniven er butt eller skadet, må den skiftes ut. Kniven skiftes ut på følgende måte. Hold kniven 14 fast - bruk arbeidshansker - (inngår ikke i leveransen), fjern knivskruen 13 og kniven ved hjelp av skrunøkkel (ikke medlevert). Før det settes inn ny kniv må det passes på at venti- lator 15 er korrekt festet på akselen. Den passer kun i en posisjon. Fest kniven med knivskruen. Sørg for at kniven er montert i riktig posisjon (symbol må være synlig som vist på bilde G), trekk deretter til knivskruen. De ytre delene til gressklipperen rengjøres grundig med en myk børste og en klut. Ikke bruk vann og in- gen løse- eller polérmidler. Samtlige gressrester og partikler må fjernes, særskilt fra ventilasjonsspal- tene 9. Legg gressklipperen på siden og rengjør knivområ- det. Sammenpresset gress fjernes med en tre- eller plastbit. Oppbevar gressklipperen på et tørt sted. Ikke sett andre gjenstander på maskinen. For å spare plass kan du løse vingemutrene 12 og slå ned bøylen.

Sørg for at ledningen ikke klemmes fast når du slår sammen eller opp. Ikke la bøylehåndta- ket falle. Igangsetting (bilde D) Klipping Vedlikehold

Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Det foreliggende apparatet ble uavhengig testet jf. EU-støylovgivning med hensyn til støynivå. Neden- stående støysertifikat attesterer at forskriftene ble oppfylt. Vi attesterer at gressklipperen: Kategori: Elektro Produsent: Robert Bosch GmbH Type: ARM 320 Seriebetegnelse: 0 600 899 003
