GEBRUIKSAANWIJZING ARM 320 BOSCH

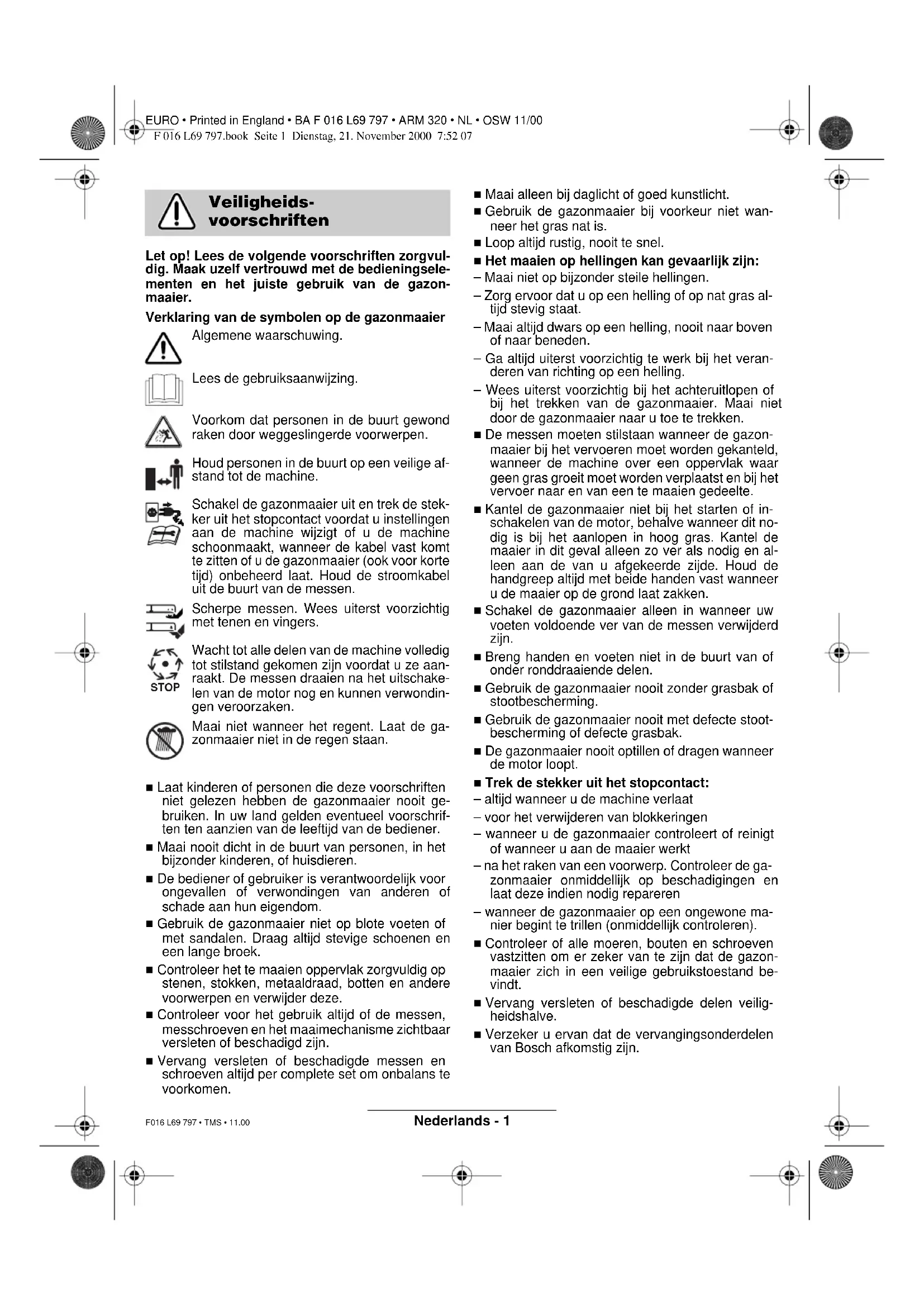

Let op! Lees de volgende voorschriften zorgvul- dig. Maak uzelf vertrouwd met de bedieningsele- menten en het juiste gebruik van de gazon- maaier. Verklaring van de symbolen op de gazonmaaier Algemene waarschuwing. Lees de gebruiksaanwijzing. Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen. Houd personen in de buurt op een veilige af- stand tot de machine. Schakel de gazonmaaier uit en trek de stek- ker uit het stopcontact voordat u instellingen aan de machine wijzigt of u de machine schoonmaakt, wanneer de kabel vast komt te zitten of u de gazonmaaier (ook voor korte tijd) onbeheerd laat. Houd de stroomkabel uit de buurt van de messen. Scherpe messen. Wees uiterst voorzichtig met tenen en vingers. Wacht tot alle delen van de machine volledig tot stilstand gekomen zijn voordat u ze aan- raakt. De messen draaien na het uitschake- len van de motor nog en kunnen verwondin- gen veroorzaken. Maai niet wanneer het regent. Laat de ga- zonmaaier niet in de regen staan. ■ Laat kinderen of personen die deze voorschriften niet gelezen hebben de gazonmaaier nooit ge- bruiken. In uw land gelden eventueel voorschrif- ten ten aanzien van de leeftijd van de bediener. ■ Maai nooit dicht in de buurt van personen, in het bijzonder kinderen, of huisdieren. ■ De bediener of gebruiker is verantwoordelijk voor ongevallen of verwondingen van anderen of schade aan hun eigendom. ■ Gebruik de gazonmaaier niet op blote voeten of met sandalen. Draag altijd stevige schoenen en een lange broek. ■ Controleer het te maaien oppervlak zorgvuldig op stenen, stokken, metaaldraad, botten en andere voorwerpen en verwijder deze. ■ Controleer voor het gebruik altijd of de messen, messchroeven en het maaimechanisme zichtbaar versleten of beschadigd zijn. ■ Vervang versleten of beschadigde messen en schroeven altijd per complete set om onbalans te voorkomen. ■ Maai alleen bij daglicht of goed kunstlicht. ■ Gebruik de gazonmaaier bij voorkeur niet wan- neer het gras nat is. ■ Loop altijd rustig, nooit te snel. ■ Het maaien op hellingen kan gevaarlijk zijn: – Maai niet op bijzonder steile hellingen. – Zorg ervoor dat u op een helling of op nat gras al- tijd stevig staat. – Maai altijd dwars op een helling, nooit naar boven of naar beneden. – Ga altijd uiterst voorzichtig te werk bij het veran- deren van richting op een helling. – Wees uiterst voorzichtig bij het achteruitlopen of bij het trekken van de gazonmaaier. Maai niet door de gazonmaaier naar u toe te trekken. ■ De messen moeten stilstaan wanneer de gazon- maaier bij het vervoeren moet worden gekanteld, wanneer de machine over een oppervlak waar geen gras groeit moet worden verplaatst en bij het vervoer naar en van een te maaien gedeelte. ■ Kantel de gazonmaaier niet bij het starten of in- schakelen van de motor, behalve wanneer dit no- dig is bij het aanlopen in hoog gras. Kantel de maaier in dit geval alleen zo ver als nodig en al- leen aan de van u afgekeerde zijde. Houd de handgreep altijd met beide handen vast wanneer u de maaier op de grond laat zakken. ■ Schakel de gazonmaaier alleen in wanneer uw voeten voldoende ver van de messen verwijderd zijn. ■ Breng handen en voeten niet in de buurt van of onder ronddraaiende delen. ■ Gebruik de gazonmaaier nooit zonder grasbak of stootbescherming. ■ Gebruik de gazonmaaier nooit met defecte stoot- bescherming of defecte grasbak. ■ De gazonmaaier nooit optillen of dragen wanneer de motor loopt. ■ Trek de stekker uit het stopcontact: – altijd wanneer u de machine verlaat – voor het verwijderen van blokkeringen – wanneer u de gazonmaaier controleert of reinigt of wanneer u aan de maaier werkt – na het raken van een voorwerp. Controleer de ga- zonmaaier onmiddellijk op beschadigingen en laat deze indien nodig repareren – wanneer de gazonmaaier op een ongewone ma- nier begint te trillen (onmiddellijk controleren). ■ Controleer of alle moeren, bouten en schroeven vastzitten om er zeker van te zijn dat de gazon- maaier zich in een veilige gebruikstoestand be- vindt. ■ Vervang versleten of beschadigde delen veilig- heidshalve. ■ Verzeker u ervan dat de vervangingsonderdelen van Bosch afkomstig zijn. Veiligheids- voorschriften STOP F 016 L69 797.book Seite 1 Dienstag, 21. November 2000 7:52 07Nederlands - 2 EURO • Printed in England • BA F 016 L69 797 • ARM 320 • NL • OSW 11/00 F016 L69 797 • 11.00 Fluistermaaier ARM 320 Bestelnummer 0 600 899 0.. Opgenomen vermogen 950 W Mesbreedte 32 cm Maaihoogte 24 - 70 mm Inhoud grasbak 35 l Gewicht 12 kg Veiligheidsklasse / II Serienummer zie gegevens over het vermogen van de machine Dit product werkt met een zeer laag geluidsniveau, met betrekking tot de in uw land geldende voorschrif- ten. Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik). Dit handboek bevat voorschriften over de juiste mon- tage en het veilig gebruik van uw machine. Het is be- langrijk dat u deze voorschriften zorgvuldig leest. De machine weegt in compleet gemonteerde toe- stand ongeveer 12 kg. Vraag indien nodig hulp om de machine uit de verpakking te nemen. Let op de scherpe messen wanneer u de gazon- maaier naar het gazon draagt. Neem de gazonmaaier voorzichtig uit de verpakking. Controleer of de volgende delen compleet zijn: – Fluistermaaier met duwstang – Twee greepbeugel-onderstukken – Twee schroeven – Twee vleugelmoeren – Twee plaatschroeven – Grasbak (twee helften) – Gebruiksaanwijzing – Onderdelenlijst Neem contact op met uw leverancier wanneer onderdelen ontbreken of beschadigd zijn. 1 Schakelhendel 2 Veiligheidsknop 3 Greepbeugel-bovenstuk 4 Netstekker** 5 Kabeltrekontlasting 6 Grasbak 7 Stootbescherming 8 Onderstuk van greepbeugel 9 Ventilatieopeningen 10 Wielen **verschilt per land In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. Technische gegevens Informatie over het geluidsniveau en plaatselijke voorschriften Gebruik volgens bestemming Inleiding Meegeleverd Bestanddelen van de machine Voor uw veiligheid LET OP! SCHAKEL DE MACHINE UIT EN TREK

Elektrische veiligheid Uw machine is voor extra veiligheid dubbel geïso- leerd en heeft geen aardverbinding nodig. De be- drijfsspanning bedraagt 230 V wisselstroom, 50 Hz. Gebruik alleen goedgekeurde verlengkabels. Infor- matie krijgt u bij uw erkende klantenservicewerk- plaats. Voor nog meer veiligheid wordt het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal 30 mA geadviseerd. De foutstroomschakelaar moet voor elk gebruik worden gecontroleerd. LET OP: Voor uw veiligheid is het nodig dat de aan de machine aangebrachte stekker 4 zoals op afbeel- ding B met de verlengkabel 11 wordt verbonden. De stekker van de verlengkabel moet tegen spatwa- ter bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet met een trekontlasting worden gebruikt. De aansluitkabel moet regelmatig op beschadigin- gen worden gecontroleerd en mag alleen in een goede toestand worden gebruikt. Wanneer de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd. Er mogen alleen verlengkabels van het type H05VV-F of H05RN-F worden gebruikt. Informatie voor producten die in Groot-Brittannië worden verkocht: Uw gazonmaaier is voorzien van een goedgekeurde stekker van 13 A (BS 1363/A) en heeft een zekering van 13 A (ASTA-goedkeuring vol- gens BS 1362). Wanneer de gemonteerde stekker niet in uw stop- contact past, moet deze worden verwijderd en door een geschikte stekker worden vervangen. Ter voorkoming van een elektrische schok moet de verwijderde stekker worden afgevoerd. Deze stekker mag nooit in een stopcontact van 13 A worden ge- stoken.

Plaats de greepbeugel-onderstukken 8 in de daarvoor bedoelde gaten en

bevestig deze met de plaatschroeven.

Monteer het greepbeugel-bovenstuk 3 met de schroeven en vleugelmoeren 12 aan de greep- beugel-onderstukken 8 zoals op afbeelding A getoond. Opmerking: het greepbeugel-bovenstuk 3 is in hoogte verstelbaar. Monteer de greepbeugel in stand I of II. Bevestig de kabel zoals in afbeelding B weergege- ven aan de trekontlasting 5. Controleer dat de kabel voldoende speling heeft. Steek beide helften van de grasbak aan elkaar vast. Inzetten Licht de stootbescherming 7 omhoog, houd deze vast en bevestig deze aan de grasbak 6. Verwijderen en leegmaken Licht de stootbescherming 7 omhoog en houd deze vast. Verwijder de grasbak 6. Wanneer geen gras moet worden opgevangen, kan de grasmaaier zonder de grasbak 6, maar met de stootbescherming 7 naar beneden geklapt worden gebruikt. Schakel voor het instellen de maaihoogte uit, trek de stekker uit het stopcontact en wacht tot de motor stilstaat. De machine heeft vier instellingen die ongeveer met de volgende maaihoogten overeenkomen: I = 24 mm II = 40 mm III = 55 mm IIII = 70 mm Verwijder voor het instellen de grasbak (zie „Gras- bak”). Licht de gazonmaaier omhoog,

trek of duw het wiel met de hand in de richting van de voorkant van de maaier.

Verplaats het wiel naar boven of naar beneden.

Zet het wiel in de gewenste stand vast, zoals in af- beelding D weergegeven. Controleer dat alle vier wielen op dezelfde hoogte zijn ingesteld. Wanneer u voor de eerste keer in het seizoen maait, moet u een hoge maaihoogte instellen. Montage Grasbak Maaihoogte instellen F 016 L69 797.book Seite 3 Dienstag, 21. November 2000 7:52 07Nederlands - 4 EURO • Printed in England • BA F 016 L69 797 • ARM 320 • NL • OSW 11/00 F016 L69 797 • 11.00

Duw de greepbeugel naar beneden om de voorwielen op te tillen en het aanlopen te ver- gemakkelijken. Inschakelen: Druk de veiligheidsknop 2 in en houd deze vast. Duw de schakelhendel 1 tegen de greep- beugel. Laat de veiligheidsknop 2 los. Uitschakelen: Laat de schakelhendel 1 los. Plaats de gazonmaaier aan de rand van het gazon en zo dicht mogelijk bij het stopcontact. Werk van het stopcontact weg, zoals in afbeelding F weergege- ven. Leg de kabel elke keer na het keren van de machine op de tegenoverliggende, reeds gemaaide zijde. De motor niet overbelasten bij het maaien onder bijzonder zware omstandigheden. Bij overbelasting daalt het toerental en veran- dert het geluid van de motor. Wanneer dat het geval is, laat u de schakelhendel los en stelt u een grotere maaihoogte in. Anders kan de motor beschadigd worden. Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact en verwijder de grasbak. Opmerking: Voer de volgende onderhoudswerk- zaamheden regelmatig uit zodat u verzekerd bent van een lang en probleemloos gebruik. Controleer de gazonmaaier regelmatig op zichtbare gebreken zoals losse of beschadigde messen, losse verbindingen en versleten of beschadigde delen. Controleer of afschermingen en veiligheidsvoorzie- ningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke on- derhouds- of reparatiewerkzaamheden uit. Mocht de machine ondanks zeer zorgvuldige fabri- cage- en testmethoden toch defect raken, dient de reparatie door een erkende reparatieservice voor Bosch elektrisch gereedschap te worden uitgevoerd. Vermeld bij vragen en bestellingen van vervangings- onderdelen altijd het bestelnummer van 10 cijfers van de machine. Schakel de machine uit, trek de stekker uit het stopcontact en verwijder de grasbak. Leg de machine op zijn rechterzijkant en controleer het mes en de ventilator. Vervang het mes wanneer het stomp of beschadigd is. Ga als volgt te werk om het mes te vervangen. Houd het mes vast 14 terwijl u tuinhandschoenen (niet meegeleverd) draagt en verwijder met behulp van de steeksleutel (niet meegeleverd) de mes- schroef 13 en het mes. Controleer voor het aanbrengen van het nieuwe mes dat de ventilator 15 juist op de as bevestigd is. Het mes pas slechts in één stand. Zet het mes vast met de messchroef. Controleer dat het mes in de juiste montagestand gemonteerd is (symbool moet zichtbaar zijn, zoals in afbeel- ding G weergegeven). Draai vervolgens de mes- schroef vast. Maak de buitenkant van de gazonmaaier grondig schoon met een zachte borstel en een doek. Gebruik geen water en geen oplos- of polijstmiddelen. Verwij- der al het vastzittende gras en deeltjes, in het bijzon- der van de ventilatieopeningen 9. Leg de gazonmaaier op zijn zijkant en maak de mes- sen schoon. Verwijder samengeperst gras met een stuk hout of plastic. Bewaar de grasmaaier op een droge plaats. Plaats geen andere voorwerpen op de machine. Draai de vleugelmoeren 12 los en klap de greepbeu- gel ineen om plaats te sparen.

Let erop dat de kabels bij het samen- of open- klappen niet vastgeklemd worden. Laat de greepbeugel niet vallen. Ingebruikneming (afbeelding D) Maaien Onderhoud

Onderhoud van mes (afbeelding G) Na het maaien. Machine opbergen F 016 L69 797.book Seite 4 Dienstag, 21. November 2000 7:52 07EURO • Printed in England • BA F 016 L69 797 • ARM 320 • NL • OSW 11/00 Nederlands - 5

F016 L69 797 • TMS • 11.00

De volgende tabel storingsverschijnselen en hoe u problemen kunt oplossen wanneer uw machine niet goed werkt. Neem contact op met uw servicewerkplaats wanneer u het probleem niet zelf kunt verhelpen. Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u op zoek gaat naar de fout. Voor Bosch-gereedschap geven wij garantie vol- gens de wettelijk geldende bepalingen (rekening of pakbon geldt als bewijs). Schade die terug te voeren is op natuurlijke slijtage, overbelasting of onoordeel- kundig gebruik, is van garantie uitgesloten. Schade, die door materiaal- of fabricagefouten ont- staan is, wordt gratis door levering van onderdelen of reparatie verholpen. Reparaties kunnen alleen voor garantie in aanmer- king komen, wanneer het betreffende gereedschap in volledig gemonteerde staat wordt afgegeven of gezonden aan een erkende Bosch servicewerk- plaats of de importeur. Gelijktijdig dient vermeld te worden, dat aanspraak op garantie wordt gemaakt. Het volledig ingevulde garantiebewijs moet worden overgelegd. De geluidsbelasting van het milieu door de machine is minimaal dankzij het uiterst stil lopen. Bij de fabricage van de machine zijn milieutechnisch verantwoorde metho- den toegepast. Terugwinnen van grondstoffen in plaats van het weggooien van afval Machine, toebehoren en verpakking moeten worden gesorteerd voor een voor het milieu verantwoorde recy- cling. Deze gebruiksaanwijzing is vervaar- digd van chloorvrij gebleekt kringloop- papier. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Defect opsporen Symptomen Mogelijke oorzaak Oplossing Grasmaaier loopt niet Netspanning ontbreekt Stopcontact defect Verlengkabel beschadigd Zekering doorgeslagen Gras te lang Controleren en inschakelen Gebruik een ander stopcontact Controleer de kabel en vervang deze indien nodig Zekering vervangen Stel een grotere maaihoogte in en kantel de maaier Grasmaaier loopt met onderbrekingen Verlengkabel beschadigd Interne bekabeling van de machine defect Controleer de kabel en vervang deze indien nodig Neem contact op met de klantenservice Machine maait onregelmatig

motor loopt moeilijk Maaihoogte te laag Messen bot Onderzijde van de machine te sterk verstopt Mes omgekeerd gemonteerd Verstel de maaihoogte (zie „Maaihoogte instellen”) Mes vervangen (zie „Messen instellen“) Machine reinigen (zie „Na het maaien. Machine opbergen“) Mes goed monteren (zie „Messen instellen”) Mes draait niet rond Mes geblokkeerd Moer of schroef van mes los Blokkering verhelpen Moer of schroef van mes vastdraaien Sterke trillingen of geluiden Moer of schroef van mes los Mes en/of ventilator beschadigd Moer of schroef van mes vastdraaien Mes en/of ventilator vervangen Garantie Milieubescherming F 016 L69 797.book Seite 5 Dienstag, 21. November 2000 7:52 07Nederlands - 6 EURO • Printed in England • BA F 016 L69 797 • ARM 320 • NL • OSW 11/00 F016 L69 797 • 11.00 Nederland Robert Bosch B.V. Neptunusstraat 71 NL-2132 JP Hoofddorp ✆ .............................................................. (0 23) 5 65 60 00 België Robert Bosch N.V. Dienst Na Verkoop/Werktuigen Henri Genessestraat 1 B-1070 Brussel ✆ ................................................................... (02) 525.51.11 Fax ................................................................... (02) 525.54.20 ✆ Klantenservice:.................................. (02) 525.53.07 De meetwaarden zijn bepaald volgens 84/538/EEG (halve bollen met een radius van 4 m) en ENV 25 349. De A-gewaardeerde geluidniveaus van de gazon- maaier zijn: geluiddrukniveau: 78 dB (A). De kenmerkende gewaardeerde versnelling be- draagt 2,5 m/s

Wij verklaren op eigen verantwoording dat dit pro- duct voldoet aan de volgende normen en normatieve documenten: EN 60 335, EN 836, EN 55 014, EN 61 000-3 volgens de bepalingen van de richtlij- nen 73/23/EEG, 89/336/EEG, 98/37/EG.

Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Deze machine is volgens de EU-geluidwetgeving on- afhankelijk getest op geluidniveaus. Met het vol- gende geluidcertificaat wordt bevestigd dat aan de voorschriften is voldaan. Wij bevestigen dat de grasmaaier: Categorie: Elektrisch Fabrikant: Robert Bosch GmbH Type: ARM 320 Serieaanduiding: 0 600 899 003

): 3000 voldoet aan de specificaties van de geluidniveauver- ordening 84/538/EEG. Gegarandeerd maximaal geluidniveau: 87 dB (A) Type maaivoorziening: Ronddraaiend mes Mesbreedte (cm): 32 Toerental van de snijvoorziening (min
