Produkttype	Trådløs gressklipper
Merke	Bosch
Modell	AdvancedRotak 36850 (36-850)
Klippebredde	46 cm
Klippehøyde	25-80 mm (sentralt justerbar, 7 posisjoner)
Oppsamlingsvolum	50 L
Vekt (iht. EPTA-prosedyre 01:2014)	17.5 kg
Merkespenning	36 V
Batteritype	Litium-ion (Li-ion)
Batterikapasitet	2.0 Ah, 4.0 Ah eller 6.0 Ah (avhengig av versjon)
Veiledende driftstid (batteri 6.0 Ah, fint gress)	Opptil 750 m²
Ladetid (batteri 4.0 Ah)	Omtrent 125 min
Medfølgende lader	AL 3620 CV / AL 36V-20 (2.0 A)
Lydtrykknivå	73 dB(A)
Lydeffektnivå	87 dB(A)
Vibrasjonsverdi (ah)	< 2.5 m/s²
Løvsoppsamlingsfunksjon	Ja (spesialblad)
Fyllingsindikator	Ja (på oppsamleren)
Sammenleggbart håndtak	Ja
Sikkerhetssystem	Bryter, overbelastningsvern, ECP (Electronic Cell Protection)
Vedlikehold	Regelmessig rengjøring, utskifting av kniver (skrue til 27 Nm)
Reservedeler	Originale Bosch tilgjengelig
Garanti	2 år (iht. lovbestemmelser)

Ofte stilte spørsmål - AdvancedRotak 36850 BOSCH

Hvordan starter jeg gressklipperen AdvancedRotak 36850?

Forsikre deg om at batteriet er ladet og satt inn. Plasser sikkerhetsbryteren i sporet, trykk deretter på startknappen. For å stoppe, slipp knappen eller fjern sikkerhetsbryteren.

Hva er batteriets driftstid?

Driftstiden avhenger av batterikapasiteten og klippeforholdene. Med et 6.0 Ah batteri kan du klippe opptil 750 m² fint og tørt gress. Se tabellen i bruksanvisningen for flere detaljer.

Hvordan justerer jeg klippehøyden?

Klippehøyden justeres sentralt med et hjul på dekselet. Det er 7 posisjoner fra 25 til 80 mm. Drei hjulet til ønsket posisjon.

Hva gjør jeg hvis motoren ikke starter?

Kontroller at batteriet er ladet og riktig satt inn, at sikkerhetsbryteren er på plass, og at batteritemperaturen er innenfor tillatt område (0-45°C for lading, 5-50°C i drift). Hvis problemet vedvarer, kontakt Bosch kundeservice.

Hvordan rengjør jeg gressklipperen?

Etter bruk, koble fra batteriet og fjern sikkerhetsbryteren. Bruk en myk, tørr børste til å rengjøre dekselet og knivene. Bruk aldri høytrykksspyler eller vann.

Når må jeg bytte kniv?

Bytt kniven hvis den er sløv, skadet eller hvis klippingen blir ujevn. Bruk kun originale Bosch kniver. Stram skruen til 27 Nm.

Hvordan lader jeg batteriet?

Bruk medfølgende lader (AL 3620 CV eller AL 36V-20). Plugg laderen i stikkontakten, sett inn batteriet. Grønt lys indikerer fullading. Den intelligente prosessen stopper automatisk.

Hvilke tilbehør er tilgjengelig?

Du kan kjøpe ekstra batterier, reservedeler og en oppsamler. Se Bosch tilbehørssortiment.

Kan gressklipperen samle opp løv?

Ja, kniven er designet for å samle høstløv. Bruk maksimal klippehøyde og klipp kun på gresset for best resultat.

Hva er viktige sikkerhetstiltak?

Bruk lukkede sko og lange bukser. Ikke klipp på bratte skråninger. Hold mennesker og dyr unna. Ikke berør roterende kniv. Stopp maskinen før vedlikehold.

BRUKSANVISNING AdvancedRotak 36850 BOSCH

For din egen sikkerheds skyld

Akku og ladeaggregat

Vedligeholdelse og service

Akku-pleje

Kundeservice og anvendelsesrådgivning

Kylning av batteri (Active Air Cooling)

Den fluktstyrning, som ar integrered i laddaren overvakar de anecdva batteriernas temperatur. Om batteritemperaturen overskrider 30^ kyler flakten batterimodulen till en optimal laddningstemperatur. Den startade flakten genererar ett flaktjud.

Sikkerhetsinformasjon

OBS! Les nøye gjennom de følgende anvisninger. Gjør deg kjent med betjeningselementene og den forskriftsmessigebruken av produitet. Ta godt varp driftsinstruksen til senereBruk.

Forklaring av symbolene på hageredskapet

Generell fareinformasjon.

Forsiktig: Ikke berør de roterende knivene. Knivene er skarpe. Pass på at du ikke

kutter av tær og fingre.

Slå av hageredskapet og ta av skillebryteren før du utfører vedlikeholds- eller

rengjøringsarbeider eller när du lar hageredskapet stå et øyeblikk uten oppsyn.

Stemmer nikke.

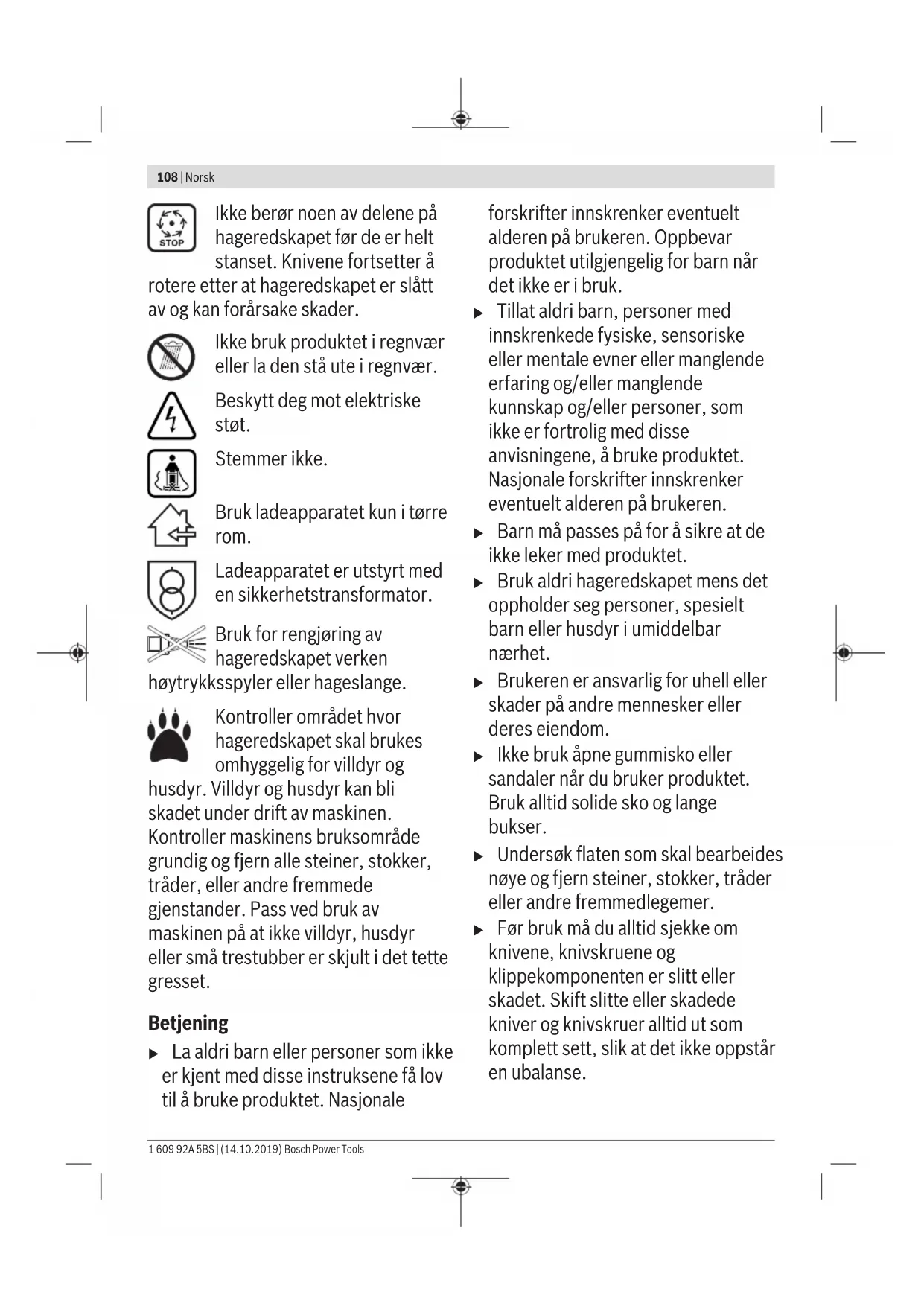

Ikke berør noen av delene pa hageredskapet før de er helt stanset. Knivene fortsetter atter at hageredskapet er slatt n forarsake skader.

Bruk for rengjøring av hageredskapet verken

hoytrykksspylerllerhageslange.

Kontroller området hvor hageredskapet skal brukes omhyggelig for villdyr og

husdyr. Villdyr og husdyr kan bliskadet under drift av maskinen. Kontroller maskinens bruksomrade grundig og fjern alle steiner, stokker, tradier, aller andre fremmedegjenstander.Pass ved bruk avmaskinen pa at ikke villdyr,husdyr erler sma trestubber er skjult i det tete gresset.

Betjening

La aldri barn eller personer som ikke er kjent medppe instruksene f lov til a brukeproduktet. Nasjonale

forskifter innskrenker eventuelt alderen påBrukeren.Oppbevar Produktetutilgengelig for barn nardet ikke er i bruk.

Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner uller manglende erfaring og/eller manglende kunnskap og/eller personer, som icke er fortrolig med disse anvisingene, a brukeproduktet. Nasjonale forskrifter innskrenker eventuelt alderen pabruken.
Barn mä passes pa for a sikre at de\ ikke leker med produit.
Bruk aldri hageredskapet mens det oppholder seg personer, spesielt barn eller husdyr i umiddelbar nærhet.
Brukeren er ansvarlig for uhell ellerskader pa andre mensesker ellerderes eiendom.
- Ikke bruk Åpne gummisko eller sandaler när du brukerproduktet. Bruk alltid solide sko og lange bukser.
Undersok flaten som skal bearbeides noye og fjern steiner, stokker, trader erler andre fremmedlegemer.
Før bruk ma du alltid sjekke om knivene, knivskruene og klippekomponenten er slitt aller skadet. Skift slitte aller skadede kniver og knivskruer alltid ut som komplett sett, sik at det ikke oppstår en ubalanse.

• Klipp kun i dagslys ell er ved godt kunstig lys.
  Du ma ikke arbeide med gressklipperen i)darlig vær, spesielt纳税 det trekker opp til torden.
  Bruk hageredskapet helst/DD i vatt gress.
  Du ma alltid gå rolig, aldri lope.
  Bruk aldri hageredskapet med defekte beskyttelsesinnretninger, deksler erler uten sikkerhetsinnretninger, som f.eks. avboyervern og/eller gressoppsamler.
  Vi anbefaler at du bruker hørselvern til din beskyttelse.
• Ikke bruk produitet hvis du er trett aller er pavirket av alkohol, narkotika aller medikamente.
  Det kan vare farlig a arbeide i skräninger:

Klipp ici spesielt bratte skräninger.
- På skrå flater eller vätt gress ma du
passe pà at du rstødig.

• På skrå flater må du klippe på tvers og ikke opp- og nedover.

• Værsvært forsiktig nár du skifter retning i skræninger.

transporterer hageredskapet til og fra omradet som skal klippes.

• Ikke vipp hageredskapet nár du starter motoren.
• Slå hageredskapet på som beskrevet i driftsinstruksen, og pass på at føttene dine er godt unna de roterende delene.
  Sorg for at hender og fotter ici kommern i nærhen av ellr under roterende deler.
  Hold deg pa avstand til utkastsonen\ när du arbeider med hageredskapet.
  Du ma aldri lofte ell er bare hageredskapet mens motoren gär.
  Pass pà at hageredskapet stär med alle 4 hjul pa gulvet under lagringen.
  Loft hageredskapet bare med barehandtaket. Behandle barehandtaket forsiktig.
  Ikke utfør endringer på redskapet. Ikke tillatte endringer kan innskrenke sikkerheten til redskapet,fore til mer stoy og vibrasjoner og)darlig ytelse.

Løvsamling

Løvsamlekniven er utformet sik at den kan ta opp hostløv fra plenen din. Du ma overholde det følgende sik at dette funksjonen oppnær et optimaltresultat:

• Samle Iov bare ved maksimal klippehoyde.
• Samle Iøv kun på plenen din.
• inspiser arbeidsflaten for du samler 1ov og hold mensesker,

husdyr, glassgjenstander og biler pa avstand.

Ta av skillebryter

• Alltid nár du forlater hageredskapet.
  -For du fjerneretting.
• Når du sjekker, rengjørller arbeider på hageredskapet.
• Sjekk hageredskapet straks for skader etter kollisjonen med en fremmed gjenstand og akift ut kniven om nodvendig.
  Hvis hageredskapet begyinner a vibrere uvanlig sterkt (ma straks sjekkes).

Vedlikehold

Bruk alltid arbeidshansker när du handterer eller arbeider i nærheten av de skarpe knivene.
Sikre at alle mutre, bolter og skruer sitter fast, sik at sikkert arbeide med produit er mulig.
Sjekk gressoppsamleren regelmessig for avslitning og slitasje.
Sjekk gressoppsamleren regelmessig for avslitning og slitasje.
Sjekk hageredskapet og skift for sikkerhets skyld ut slitte ellerskadede deler.
Bruk utelukkende kniver som er beregnet for dette hageredskapet.
Pass pà at deler som skal skiftes ut er fra Bosch.
Forviss deg før lagringen om at hageredskapet er rent og uten

rester. Rengjør om nødvendig med en myk, tørr børste.

Sikkerhetsinformasjon og henvisninger for optimal bruk av oppladbare batterier

Sikre at hageredskapet er utkoblet og skillebryteren er tatt av for du setter inn batteriet. Hvis du setter et batteri inn i et hageredskap som er slatt pa, kan det fere til ulykker.
Bruk kun Bosch batterier som er beregnet til dette hageredskapet. Bruk av andre batterier kan fore til skader og brannfare.
Batteriet mä违法犯罪. Det er fare for kortslutng.

Beskyttdetoppladbarebatterietmot varme,f.eks.ogsamot permanent solstraling,ild,vannogfuktighet.Deter eksplosjonsfare.

Hold batterier som ikke benytttes borte fra binderser, mynter, nakler, spiker, skruer aller andre mindre metallgjenstander som kan forårsake en brokopling av kontaktene. En kortslutning mellom batterikontaktene kan fore til forbrenninger aller til brann.
Ved skader eller usakkyndig bruk av batteriet kan det lekke ut damp. Luft omraret og oppsklelege hvis du fär besvær. Dampen kan irritere luftveiene.
Batteriet mä bare brukes i produit fra produsenten. Kun sik beskyttes batteriet mot farlg overbelastning.
Batteriet kan bliskadet av spisse gjenstander som spikedre ell skrutrekkere erler grunn av ytre pavirkning. Resultat kan bil intern kortslutng, og det kan da komme royk fra batteriet, ell batteriet kan ta fyr, eksplodere ell bil overopphetet.
Batteriet mä ikke kortsluttes. Det er fare for eksplosjoner.
Beskytt batteriet mot fuktighet og vann.
Lagre hageredskapet og batteriet kun i temperaturomradyet fra -20^ og 50^ . La hageredskapet, f. eks. om sommeren,iks ligge ibilen.
Rengjor ventilasjonssprekkene pa batteriet regelmessig med en myk, ren og torr pensel.

Sikkerhetsinformasjoner for ladeapparater

Les alle sikkerhetsinformasjoner og instrukser. Feil ved overholdelsen av sikkerhetsinformasjonene og instruksene kan forarsake elektrisk stot, brann og/eller

alvorlige skader.

Oppbevar alle sikkerhetsinformasjoner og instrukser for fremtidig bruk.

C

112|Norsk

Gressklipper AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Bredde påknivhuset	cm 42 42 42 46
Klippehøyde mm 25 - 80 25 - 80 25 - 80 25 - 80
Volum,gressoppsamler	150 50 50 50 50
Vekt tilsvarendeEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Serienummer se typeskiltet på hageredskapet
tillatt omgivelsestemperatur
- ved lading °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- Ved drift °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- ved lagring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Oppladbatabatteri	Li-ioner Li-ioner Li-ioner Li-ioner
Merkespenning V 36 36 36 36
Produktnummer/kapasitet
- 2 607 336913/1 607 A3502V	Ah - 2 x 2,0 --
- 2 607 336915/2 607 337047	Ah 4,0 - 4,0 4,0
- 1 607 A35058	Ah - - - -
Antall battericeller
- 2 607 336913/1 607 A3502V		- 10 --
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		- - - -

Alle verdier i donne instruksen er blitt malt for bruk under ell lik 2000 meter over havet.

Gressklipper		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Produktnummer		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
Merkespenning	V	36	36	36	36
Bredde på knivhuset	cm	46	46	42	46
Klippehøyde	mm	25 - 80	25 - 80	25 - 80	25 - 80
Volum, gressoppsamler	l	50	50	50	50
Vekt tilsvarende EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5

Norsk|113

Gressklipper Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Serienummer se typeskitet på hageredskapet
tillatt omgivelsestemperatur
- ved lading °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- Ved drift °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- ved lagring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Oppladbart batteri Li-ioner Li-ioner Li-ioner
Merkespenning V 36 36 36 36
Produknummer/kapasitet
- 2 607 336 913/1 607 A35 02V	Ah - - - -
- 2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
- 1 607 A35 058 Ah 6,0 6,0 - -
Antall battericeller
- 2 607 336 913/1 607 A35 02V		- - - -
- 2 607 336 915/2 607 337 047		- - 20 20
- 1 607 A35 058		20 20 - -

Alle verdier i/DDenne instruksen er blitt malt for bruk under eller lik 2000 meter over havet.

Ladeapparat		AL 3620 CV	AL 36V-20
Artikkelnummer	EU	2 607 225 657	2 607 226 273
	Storbritannia	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Ladestrom	A	2,0	2,0
Ladetid (utladet batteri)
- Oppladbart batteri med 2,0 Ah	min	65	65
- Oppladbart batteri med 4,0 Ah	min 125 125
- Oppladbart batteri med 6,0 Ah	min 185 185
Vekt tilsvarende EPTA-Procedure 01:2014	kg	0,55	0,55
Beskyttesesklasse		☐/II	☐/II

Stoy-/vibrasjonsinformationjon

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Stoyemisjonsverdier beregnet iht. EN 60335-2-77

Maskinens typiske A-bedomte stovnivá er:

-Lydtrykknivå	dB(A)	73 73	73 73
-Lydeffektnivå	dB(A)	87 87	87 87
-Usikkerhet K	dB	=2,5	=2,5	=2,5	=2,5

Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 60335-2-77

114|Norsk

		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
-Swingningsemisjonssverdi \( a_n \)	\( m/s^2 \)	< 2,5 < 2,5 < 2,5 < 2,5
		=1,5 =1,5 =1,5 =1,5
-Usikkerhet Km/s	2

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Stoyemisjonsverdier beregnet iht. EN 60335-2-77

Maskinens typiske A-bedomte stynivare:

-Lydtrykknivå dB(A)	73 73 73 73
-Lydefektnivå dB(A)	87 87 87 87
-Usikkerhet K dB	=2,5=2,5=2,5=2,5
Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 60335-2-77
-Svingningsemisjo nsverdi \( a_{\text{m}} \)	\( m/s^2 \)	<2,5<2,5<2,5<2,5
-Usikkerhet Km/s	2	=1,5=1,5=1,5=1,5

Montering og drift

Mål for aktiviteten Bilde Side
LeveranseomfangAl	A 366
Fold opp händtaksbøyle	B 367
Innstilling av arbeidshøyde
Innsetting/fjerning av gressoppssamleren	C 368
Stille inn klippehøyde D 369
Innsetting av batteriet E 369
Drift	F 370
- Sette inn skillebryter
- Innkoble
- Klippe
- Utkoble
- Fjerne skillebryter
Fjerning av batteriet G 371
Arbeidshenvisning "klippe"	H 371
Nivåindikator gressoppssamler tom/full	I 372
Klapp händtaksbøyle sammen	J 373
Vedlikehold/utskifting av kniven K 374
Valg av tilbehør	L 374

For din egen sikkerhet

OBS! Sla av hageredskapet, ta av skillebryteren og fjern batteriet for du utforer vedlikeholds- og rengjoringsarbeider. Det samme gjelder his bryterledningen er skadet, kuttet aller innviklet.
Etter at hageredskapet er slatt av, roterer kniven videre i noen sekunder.
Forsiktig: Ikke ber a den roterende kniven.

Lading av batteriet

Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en lading i temperaturområdet mellom 0^ og 35^ . Slik oppnas en lang levetid for batteriet.

Merk: Batteriet er delvis ladet ved levering. For a sikre full effekt fra batteriet, ma du lade det fullstendig opp i ladeapparatet for førstegangs bruk.

Lithium-ion-batteriet kan lades opp tilenhver tid uten at levetiden forkortes. Det skader ikke batteriet Å avbryte oppladingen.

Lithium-ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dysputlading. Ved utladet batteri utkobles redskapet ved en beskyttelseskobling: Hageredskapet arbeider ikke longer.

Trykk etter automatisk utkobling av redskapet ikke videre pa pa-/av-bryteren. Batteriet kan ta skade.

Folg anvisinngene for behandling av brukte batterier.

Innsetting/fjerning av batteriet

Merk: Hvis du bruker违法犯罪 batteryan det medfere. feilfunksjoner erer skader pa redskapet.

Sett inn det oppladete batteriet. Sikre at batteriet er satt inn fullstendig.

For a ta batteriet ut av redskapet,trykker du pa utloserknappen for batteriet og trekker ut batteriet.

Oppleading

Oppladingen beginner med en gang nettstopelet til ladeapparatet settes inn i stikkontakten og batteriet settes inn i ladeapparatet.

Med den intelligente oppladingsmetoden registres batteriets oppladingstilstand automatisk og den optimale ladestrommen velges avhengig av batteri-temperatur og -spenning.

Slik skånes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.

Betydning av indikatorelementene pa Iadeapparatet (AL 3620 CV/AL 3640 CV/AL 36V-20)

Hurtiglading

Hurtigladingen signaliseres ved blinking i den gronne batteri-ladeindikatoren.

Indikatorelement pa batteriet: I lopet av

oppladingen beginnner de tre gronne LED-ene a lyse etter haverandre og slokner igjen ett oyeblikk. Batteriet er fullt opplatet nár de tre gronne LED-ene lyser kontinuereg. Ca. 5 minutter etter at batteriet er helt opplatet, slokner de tre gronne LED-ene igjen.

Merk: Hurtigoppladingen er kun mulig hvis batteriets temperatur er i godkjent ladetemperaturomrade, se avsnitt "Tekniske data".

Batteriet er ladet

Kontinuierlig lys i den gronne LED-indikatoren signaliserer at batteriet er helt oppladet.

I tillegg lyder et lydsignal i ca. 2 sekunder som signaliserer akustisk at batterier et ladet opp fullstendig.

Batteriet kan deretter tas ut til omgaardene bruk.

Uten innsatt batteri signaliserer kontinuierlig lys i LEDindikatoren at stopelet er satt inn i stikkontakten og atladeapparatet er driftsklart.

Batteriets temperatur under 0^ ell over 45^

Kontinuierlig lys i den rode LED-indikatoren signaliserer at batteriets temperatur erutenfor den tillatte temperaturen for lading, se avsnitt

"Tekniske data". Så snart det tillatte temperaturområdet er nändd, kobler ladeapparatet automatisk om til hurtiglading.

När batteriets temperatur erutenfor det godkjente ladetemperaturområdet, lyser den rode LED-en til batteriet när batteriet settes inn i ladeapparatet.

Ingen opplading mulig

Hvis det foreligger en annen forstyrelse av oppladingen, signaliseres dette ved blinking av den rode LED-indikatoren.

Informasjoner om opplading

Ved kontinuierige oppladingssykluser hvh.
oppladingssykluser som følger rett etter hverandre uten
avbrudd kan ladeapparatet bli varmt. Dette er/DD farlig og
er/DD teqn pa en tekniik defekt av ladeapparatet.

En vesentlig kortere driftstid etter opplading er et tegn pa at batteriet er oppbrukt og ma skiftes ut.

Folg informasjonene om kassering.

Batteri-avkjolng (Active Air Cooling)

Viftestyringen som er integrett i laderen overvaker temperaturen pa batteriet som er satt inn. Hvis batteriets temperatur er over 30^ , avkjoles batteriet av en ventilator til den optimale ladetemperaturen. Nar viften er pa, hres en ventilasjonslyd.

Hvis违法犯罪, er batteritemperatureen i det optimale omradet for lading, aller viften er defekt. I dette tilfellet forlenges batterietis ladetid.

Arbeidshenvisninger

Indikator for batteriladeniva

Batteriet er utstyrt med en ladetilstandsdindikator som viser batteriets ladetilstand. Ladetilstandsdindikatoren bestar av 3 gronne LED-er.

Trykk pa tasten for ladetilstandsindikatoren for a aktiverede nenne. Etter ca. 5 sekunder slokner ladetilstandsindikatoren automatisk.

Ilopet av oppladingen begynner de tre gronne LED-ene ay lyse etter haverandre og slokner igjen ett oyeblik. Batteriet er fullt opplatet nar de tre gronne LED-ene lyser kontinuierlig.Ca.5 minutter etter at batteriet er helt opplatet, slokner de tre gronne LED-ene igjen.

116|Norsk

Batteriets indicator for temperaturovervåkning

Den rode LED-en i indikatoren for temperatuvervakning signaliserer at batteriet aller hageredskapets elektronikk (ved innsatt batteri) ici er i det optimale temperaturomradet. I dette tilfellet arbeider hageredskapet ici er aller ici med full effekt.

Temperaturoverväkning av hageredskapets elektronikk

Den rode LED-en lyser kontinuelerig nár du trykker pa pá-/ av-bryteren: Temperaturen til hageredskapets elektronikk er mindre enn 5^ aller mer enn 75^ .

Ved en temperatur over 90^ utkobler hageredskapets elektronikk til det er igjen i det tillatte driftstemperaturomradyet.

Klippeytelse (batteriets levetid)

Klipppeytelsen (batteriets levetid) er avhengig av gressets egenskaper, f. eks. gressets tetthet, fuktighet, gressets lengde og klippehoyde.

Hyppig inn- og utkoping av hageredskapet i lopet av klippingen reduserer ocha klippeytelsen (batteryis levetid). Til optimizing av klippeytelsen (batteryis levetid) anbefales det a klippe oftere, oke klippehoyden og g i passende tempo.

Ekmsepelet nedenfor viser sammenhengen mello klippehoyde og klippeytelse relatert til tre batterier.

Klippeforhold

Sværtynt,ortgress

Klippeytelse
Oppladbart batteri med 2,0 Ah	opptil 250 m²
Oppladbart batteri med 4,0 Ah	opptil 500 m²
Oppladbart batteri med 6,0 Ah	opptil 750 m²

For a forlenge driftstiden kan du kjope et ekstra batteri hos et autorisert kundeservice for Bosch hageredskaper.

Feilsøking

Symptom Mulig Årsak Lösning
Motoren starter ikke Interne kabelforbindelser i hageredskapet er defect	Ta kontakt med Bosch kundeservice
	Utladet batteri Lad batteriet
	For kaldt/varmt batteri Varm opp/avkjøl batteriet
	For hoyt gress Max. tillatt gresshøyde er 30 cm med den størsteinnstillingen av klippehøyden
	Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder
	Skillebryteren er ikke satt riktig/ikke komplett inn Sett den riktig inn
Hageredskapet går rykkvis	Interne kabelforbindelser i hageredskapet er defect	Takontakt med Bosch kundeservice
	Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder
Hageredskap etterlateret uregelmessigklippemønsterog/ellermotor arbeider tungt	For liters klippehøyde Innstill en hoyere klippehøyde
	Kniven er butt	Shift ut kniv (se bilde K)
	Tetting mulig Sla av hageredskap og ta av skillebryter
		Sjekk hageredskapets underside og gjør den friom nødvendig (bru k alltid arbeidshansker)
	Kniven er galt montert Monter kniven riktig

Symptom Mulig Årsak Løsning

Etter innkobling av hageredskapet dreier kniven seg ikke	Knivene blokkeres av gress Slå av hageredskap og ta av strømkretsbryter Fjern tetheringen (bru k alltid arbeidshansker)
	Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (27 Nm)
Sterke vibrasjoner/ lyder	Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (27 Nm)
	Skadet kniv	Shift ut kniv (se bilde K)

Batteriog ladeapparat

Symptomer Mulig Årsak Avhjelp
Rød batteri-ladeindicator blinkerIngen opplading mulig	Batteriet er ikke satt (riktig) inn Sett batteri riktig på ladeapparatet
	Batterikontaktene er tilsmusset Rengjør batterikontaktene; f. eks. ved hyppig
		insetting og fjerning av batteriet, skift eventuelt ut batteriet
	Batteriet er defekt Skift ut batteriet
Batteri-ladeindikatorer lyser ikke på ladeapparatet	Strømstøpselet til ladeapparatet er ikke satt (riktig) inn	Sett strømstøpselet (helt) inn i stikkontakten
	Stikkontakt, strømledning eller ladeapparat er defekt	Sjekk strømspenningen, la ladeapparatet eventuelt kontrolleres av en autorisert kundeservice for Bosch-elektroverktøy

Service og vedlikehold

Stell av batteriet

OBS! Sla av hageredskapet, ta av skillebryteren og fjern batteriet sam gressoppsamleren for du utforer vedlikeholds- og rengjoringsarbeider.
Bruk alltid arbeidshansker nár du handterer ull erler arbeider i aerhen av de skarpe knivene.

For a sikre en optimal bruk av batteriet, ma du ta hensyn til falgende informasjoner og tiltak:

-Beskytt batteriet mot fuktighet og vann.
Lagre hageredskapet og batteriet kun i temperaturomraret fra -20^ og 50^ . La hageredskapet f. eks. om sommeren ikke ligge i bilen.
-Lagrebatteri separatogikkeihageredskapet.
- Ikke la batteriet stä i hageredskapet ved direkte sol.
Den optimale temperaturen for oppbevaring av batteriet er 5^
-Rengjor ventilasjonssprekkene pa batteriet regelmessig med en myk, ren og tarr pensel.

En vesentlig kortere driftstid etter opplading er et tegn pa at batteriet er oppbrukt og ma skiftes ut.

Kundeservice og kundeveiledning

Li-ion-batteriene i verktoyet underligger kravene for farlig gods. Batteriene kan Transporteres pa veier avBrukenen uten ytterligere krav.

Ved forsendelse som utfores av tredje personer (f. eks.: lufttransport ell er spedisjon) ma det oppfylles speisielle krav til emballase og merking.Du ma da konsultere en ekspert for farlig gods ved forberedelse av forsendsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de apne kontaktene og pakk batteriet sik at det ikke beveger seg i emballasjen. Følg øgså eventuelle ytterligere nasjonale forskritter.

Deponering

Hageredskaper, batterier, tilbehør og emballasje ma leveres inn til miljøvennlig gjenvinning.

Hagredskaper og batterier ma违法犯罪 vanlig soppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF ma defekte aller oppbrkke batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

118|Suomi

Batterier/oppladbare batterier:

Li-Ion:

Ta hensyn til informasjonene i avsnittet Transport.

Suomi

Turvallisuusohjeita
