BRUKSANVISNING AdvancedRotak 36850 BOSCH

Løbetiden forlænges ved at købe en ekstra akku hos et auto- riseret servicecenter for Bosch haveredskab. 1 609 92A 5BS | (14.10.2019) Bosch Power ToolsDansk | 95 Fejlsøgning Symptom Mulig årsag Afhjælpning Motoren går ikke i gang Haveredskabets indvendige ledninger er beskadi- get Kontakt Bosch kundeservicen Akkuen er afladt Oplad akkuen Akkuen er for kold/varm Opvarm/afkøl akkuen Græs for langt Maks. tilladt græshøjde er 30 cm med den største indstilling af slåhøjden Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde Strømkredsafbryderen er ikke blevet sat rigtigt i/ fuldstændigt i Sæt den rigtigt i Haveredskab kører i intervaller Haveredskabets indvendige ledninger er beskadi- get Kontakt Bosch kundeservicen Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde Haveredskabet efter- lader et uregelmæssigt slåbillede, og/eller motoren arbejder tungt Slåhøjden er for lav Indstil en større slåhøjde Knive er sløve Skift knive (se Fig. K) Tilstopning mulig Sluk haveredskabet og løsn strømkredsafbry- deren Kontrollér undersiden på haveredskabet og frigør det evt. for græs (brug altid havehandsker) Kniven er monteret forkert Montér kniven rigtigt Når haveredskabet tændes, drejer kniven ikke Kniven bremses af græsset Sluk haveredskabet og løsn strømkredsafbry- deren Fjern blokeringen (brug altid havehandsker) Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (27Nm) For stor vibration/støj Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (27Nm) Knivene er beskadigede Skift knive (se Fig. K) Akku og ladeaggregat Symptomer Mulig årsag Afhjælpning Den røde akku-kontrol- lampe blinker på lade- aggregatet Opladning er ikke mulig Akkuen er ikke sat (rigtigt) i Anbring akkuen korrekt på ladeaggregatet Akkukontakter er snavset Rengør akkukontakterne; f.eks. ved at sætte ak- kuen i og tage den ud flere gange eller erstatte den Akku defekt Skift akkuen Akku-kontrollamper ly- ser ikke på ladeaggre- gatet Ladeaggregatets netstik er ikke sat (rigtigt) i Sæt netstikket (helt) ind i stikdåsen Stikdåse, netkabel eller ladeaggregat er defekt Kontrollér netspændingen, lad evt. ladeaggrega- tet blive kontrolleret af en autoriseret servicecen- ter for Bosch-el‑værktøj Bosch Power Tools 1 609 92A 5BS | (14.10.2019)96 | Svensk Vedligeholdelse og service Akku-pleje u Bemærk! Sluk for haveredskabet, løsn strømkredsaf- bryderen og fjern akkuen samt græsboksen, før vedli- geholdelses- eller rengøringsarbejde gennemføres. u Brug altid havehandsker, hvis du håndterer eller ar- bejder i nærheden af skarpe knive. Overhold følgende forskrifter og foranstaltninger for at mu- liggøre en optimal brug af akkuen: – Beskyt akkuen mod fugtighed og vand. – Opbevar kun haveredskabet og akkuen ved temperaturer mellem -20 °C og 50 °C. Lad f.eks. ikke akkuen blive lig- gende i bilen om sommeren. – Opbevar akkuen separat og ikke i haveredskabet. – Lad ikke akkuen blive siddende i haveredskabet i solskinsvejr. – Den optimale temperatur til opbevaring af akkuen er 5 °C. – Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel. Når driftstiden efter opladningen forkortes væsentligt, er det tegn på, at akkuen er slidt op og skal udskiftes. Kundeservice og anvendelsesrådgivning www.bosch-garden.com Produktets 10‑cifrede varenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på of- fentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Eventuelle mere vidtgående nationale forskrifter skal også overholdes. Bortskaffelse Haveredskaber, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke haveredskaber og ak- kuer/batterier ud sammen med det almindelige husholdningsaf- fald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU skal affald af elek- trisk og elektronisk udstyr (WEEE) og iht. det europæiske di- rektiv 2006/66/EF skal defekte eller opbrugte akkuer/batte- rier indsamles separat og genbruges iht. gældende miljøfor- skrifter. Akkuer/batterier: Li-Ion: Følg venligst henvisninger i afsnit Transport. Svensk Säkerhetsanvisningar Observera! Läs noggrant igenom anvisningarna. Gör dig förtrogen med produktens manöverorgan och dess korrekta användning. Förvara driftinstruktionen säkert för senare behov. Beskrivning av symbolerna på trädgårdsredskapet Allmän varning för riskmoment. Läs noga igenom bruksanvisningen. Se till att personer, som befinner sig i närheten inte skadas av ivägslungade främmande föremål. 1 609 92A 5BS | (14.10.2019) Bosch Power ToolsSvensk | 97 Varning: Håll ett betryggande avstånd från produkten när den är igång. Se upp: Berör inte roterande knivar. Knivarna är vassa. Se till att tår eller fingrar inte skadas. Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet och ta bort strömkretsbrytaren även om trädgårdsredskapet endast under en kort tid lämnas utan uppsikt. Gäller inte. Vänta tills trädgårdsredskapets alla delar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter det trädgårdsredskapet stängts av och detta kan leda till kroppsskada. Använd inte produkten i regn och utsätt den inte heller för regn. Skydda dig mot elstöt. Gäller inte. Laddaren får endast användas i torr lokal. Laddaren är försedd med en säkerhetstransformator. Använd inte högtryckstvätt eller trädgårdsslang för rengöring av trädgårdsredskapet. Kontrollera omsorgsfullt området på vilket trädgårdsredskapet skall användas, att där inte finns vilda djur eller husdjur. Vilda djur och husdjur kan skadas vid användning av maskinen. Granska noga maskinens användningsområde och avlägsna alla stenar, pinnar, trådar, ben och främmande föremål. Kontrollera vid användning av maskinen att inga vilda djur, husdjur eller benstycken finns dolda i gräset. Användning u Låt aldrig barn eller personer som inte är förtrogna med bruksanvisningen använda trädgårdsredskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. När produkten inte används ska den förvaras oåtkomlig för barn. u Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/ eller personer som inte är bekanta med dessa instruktioner använda redskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. Bosch Power Tools 1 609 92A 5BS | (14.10.2019)98 | Svensk u Barn bör övervakas för att säkerställa att de inte leker med redskapet. u Använd aldrig trädgårdsredskapet när personer, speciellt då barn eller husdjur, uppehåller sig i närheten. u Användaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom. u Använd inte öppna gummiskor eller sandaler då du använder produkten. Använd alltid kraftiga skor och långa byxor. u Granska noga gräsmattan innan du startar och plocka bort stenar, kvistar, ståltrådar, ben och andra främmande föremål. u Kontrollera innan arbetet påbörjas att knivarna, knivskruvarna och skärgruppen inte är slitna eller skadade. Byt alltid samtidigt ut slitna eller skadade knivar och knivskruvar för att undvika obalans. u Arbeta endast i dagsljus eller vid god belysning. u Vid dåligt väder, speciellt om åskväder väntas, får gräsklipparen inte användas. u Använd helst inte trädgårdsredskapet i vått gräs. u Gå lugnt, spring aldrig. u Använd aldrig trädgårdsredskapet med defekta skyddsanordningar, kåpor eller utan säkerhetsutrustning som t.ex. avledningsskydd och/eller uppsamlingskorg. u Vi rekommenderar användning av hörselskydd för att skydda dig själv. u Använd inte trädgårdsredskapet när du är trött, sjuk eller om du är påverkad av alkohol, droger eller mediciner. u Arbete på sluttningar kan innebära fara: − Klipp inte gräset på mycket brant sluttning. − Se till att du har bra fotfäste på lutande mark och vått gräs. − Klipp gräset på lutande mark alltid tvärs över och aldrig upp- och nedför. − Var ytterst försiktig när riktningen växlas. u Var ytterst försiktig när du går bakåt eller drar trädgårdsredskapet. u Skjut trädgårdsredskapet vid gräsklippning alltid framåt och dra det inte mot kroppen. u Knivarna måste stå stilla när trädgårdsredskapet tippas för transport, när det körs över ytor utan gräs och när trädgårdsredskapet transporteras till eller från området som ska klippas. u Tippa inte trädgårdsredskapet när motorn startas. u Koppla på trädgårdsredskapet enligt beskrivning i bruksanvisningen och se till att du håller fötterna på betryggande avstånd från roterande delar. 1 609 92A 5BS | (14.10.2019) Bosch Power ToolsSvensk | 99 u Håll händerna och fötterna på betryggande avstånd från roterande delar. u Håll dig på avstånd till utkastningszonen när du använder trädgårdsredskapet. u Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång. u Kontrollera att trädgårdsredskapet vid lagring står med alla 4 hjul mot underlaget. u Lyft trädgårdsredskapet endast i bärhandtaget. Behandla bärhandtaget försiktigt. u Gör inga förändringar på redskapet. Otillåtna förändringar kan menligt påverka redskapets säkerhet och leda till kraftigare buller och vibrationer samt dålig effekt. Lövuppsamling Lövsamlarknivens form kan ta upp höstlövet från gräset. För att denna funktion ska fungera perfekt bör beaktas: – Samla upp löv endast med maximal klipphöjd. – Samla upp löv endast på gräsmattan. – Före uppsamling av löv kontrollera arbetsytan och håll personer, husdjur, föremål av glas och bilar på betryggande avstånd. Lossa strömkretsbrytaren – Alltid när trädgårdsredskapet lämnas utan uppsikt. – Innan blockeringar åtgärdas. – När kontroll, rengöring eller arbeten utförs på trädgårdsredskapet. – Efter kontakt med främmande föremål; kontrollera genast trädgårdsredskapet avseende skada och byt ut kniven vid behov. – När trädgårdsredskapet börjar vibrerar på ovanligt sätt (kontrollera genast). Service u Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. u Granska att alla muttrar, bultar och skruvar sitter stadigt fast för att möjliggöra tryggt arbete med redskapet. u Kontrollera regelbundet uppsamlingskorgens tillstånd och förslitning. u Kontrollera regelbundet uppsamlingskorgens tillstånd och förslitning. u Kontrollera redskapet och byt av säkerhetsskäl ut förslitna och skadade delar. u Använd endast knivar som är avsedda för detta trädgårdsredskap. u Kontrollera att reservdelarna är av Bosch-fabrikat. u Före lagring kontrollera att trädgårdsredskapet är rent och fritt från rester. Vid behov rengör med en mjuk, torr borste. Bosch Power Tools 1 609 92A 5BS | (14.10.2019)100 | Svensk Säkerhetsanvisningar och Anvisningar för optimal hantering av batteriet u Kontrollera att trädgårdsredskapet är frånkopplat och strömkretsbrytaren är lossad innan batteriet sätts in. Sätt inte in batteriet i ett inkopplat trädgårdsredskap, detta kan leda till olyckor. u Använd endast Bosch batterier som är avsedda för trädgårdsredskapet. Om andra batterier används, finns risk för kroppsskada och brand. u Öppna inte batteriet. Detta kan leda till kortslutning. Skydda batteriet mot hög värme och även mot t.ex. längre solbestrålning, eld, vatten och fukt. Risk för explosion. u Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från batteriet som inte används för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. u Ur skadat eller fel använt batteri kan ångor avgå. Tillför friskluft och uppsök en läkare vid besvär. Ångorna kan reta andningsvägarna. u Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. u Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. u Kortslut inte batteriet. Explosionsrisk föreligger. u Skydda batteriet mot fukt och vatten. u Lagra trädgårdsredskapet och batteriet endast inom temperaturområdet -20 °C till 50 °C. Lämna inte batteriet på sommaren t.ex. i bilen. u Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel. Säkerhetsanvisningar för laddare Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och anvisningarna kan leda till elstötar, eldsvåda och/eller svåra personskador. Spara alla säkerhetsanvisningar och anvisningar för framtida bruk. Använd laddaren endast om du är förtrogen med dess funktioner och utan inskränkning behärskar hanteringen eller om du fått de anvisningar för manövrering som krävs. u Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/ eller personer som inte är bekanta med dessa instruktioner använda laddaren. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. u Observera barn i närheten. Därvid säkerställs att barn inte leker med laddaren. u Ladda endast Boschs uppladdningsbara litiumjonbatterier från en kapacitet på 2,0 Ah (från 10 battericeller). Batterispänningen måste stämma överens med laddarens batterispänning. Ladda inga engångsbatterier. Annars föreligger brand- och explosionsrisk. Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt. u Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt. u Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren på egen hand utan låt endast reparera det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt. u Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning. Brandrisk föreligger på grund av uppvärmning av laddaren under drift. u Täck inte över laddarens ventilationsöppningar. Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt. u För ökad elektrisk säkerhet rekommenderas användningen av en jordfelsbrytare med en max. utlösningsström på 30 mA. Testa alltid jordfelsbrytaren före användning. Symboler Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda produkten. 1 609 92A 5BS | (14.10.2019) Bosch Power ToolsSvensk | 101 Symbol Betydelse Rörelseriktning Reaktionsriktning Bär skyddshandskar Vikt Inkoppling Frånkoppling Symbol Betydelse Tillåten hantering Förbjuden handling CLICK! Hörbart ljud Tillbehör/reservdelar Ändamålsenlig användning Trädgårdsredskapet är avsett för gräsklippning i en hemträdgård. Trädgårdsredskapet är inte avsett för klippning av häck, trimning, sönderhackning osv. Trädgårdsredskapet är avsett för gräsklippning på markhöjd. Tekniska data Gräsklippare AdvancedRotak 36-650 AdvancedRotak 36-660 AdvancedRotak 36-690 Advanced Rotak 36-750 Artikelnummer 3 600 HB9 604 3 600 HB9 672 3 600 HB9 605 3 600 HB9 673 3 600 HB9 607 3 600 HB9 702 3 600 HB9 771 Nominell spänning V 36 36 36 36 Knivhusets bredd cm 42 42 42 46 Snitthöjd mm 25 – 80 25 – 80 25 – 80 25 – 80 Uppsamlingskorg ens volym l 50 50 50 50 Vikt enligt EPTA‑Procedure 01:2014 kg 17,5 16,5 17,5 17,5 Serienummer se dataskylten på gräsklipparen tillåten omgivningstemperatur – vid laddning °C 0 … +45 0 … +45 0 … +45 0 … +45 – vid användning °C +5 … +50 +5 … +50 +5 … +50 +5 … +50 – vid lagring °C -20 … +50 -20 … +50 -20 … +50 -20 … +50 Batteri Li-jon Li-jon Li-jon Li-jon Nominell spänning V 36 36 36 36 Produktnummer/kapacitet – 2 607 336 913/ 1 607 A35 02V Ah − 2 x 2,0 − − – 2 607 336 915/

Alla värden i anvisningen är uppmätta för användning under eller på 2000 meters höjd över havsytan. Gräsklippare Advanced Rotak 36-850 Advanced Rotak 36-890 Advanced Rotak 36-905 Advanced Rotak 36-950 Artikelnummer 3 600 HB9 802 3 600 HB9 872 3 600 HB9 803 3 600 HB9 606 3 600 HB9 901 Nominell spänning V 36 36 36 36 Knivhusets bredd cm 46 46 42 46 Snitthöjd mm 25 – 80 25 – 80 25 – 80 25 – 80 Uppsamlingskorgens volym l 50 50 50 50 Vikt enligt EPTA‑Procedure 01:2014 kg 17,5 17,5 17,5 17,5 Serienummer se dataskylten på gräsklipparen tillåten omgivningstemperatur – vid laddning °C 0 … +45 0 … +45 0 … +45 0 … +45 – vid användning °C +5 … +50 +5 … +50 +5 … +50 +5 … +50 – vid lagring °C -20 … +50 -20 … +50 -20 … +50 -20 … +50 Batteri Li-jon Li-jon Li-jon Li-jon Nominell spänning V 36 36 36 36 Produktnummer/kapacitet – 2 607 336 913/ 1 607 A35 02V Ah − − − − – 2 607 336 915/

− − 20 20 – 1 607 A35 058 20 20 − − Alla värden i anvisningen är uppmätta för användning under eller på 2000 meters höjd över havsytan. Laddare AL 3620 CV AL 36V-20 Artikelnummer EU 2 607 225 657 2 607 226 273 1 609 92A 5BS | (14.10.2019) Bosch Power ToolsSvensk | 103 Laddare AL 3620 CV AL 36V-20 UK 2 607 225 659 2 607 226 275 AU 2 607 225 661 2 607 226 277 KO 2 607 225 667 2 607 226 279 Laddström A 2,0 2,0 Laddningstid (batteriet urladdat) – Batteri 2,0 Ah min 65 65 – Batteri 4,0 Ah min 125 125 – Batteri 6,0 Ah min 185 185 Vikt enligt EPTA‑Procedure 01:2014 kg 0,55 0,55 Skyddsklass / II / II Buller-/vibrationsdata AdvancedRotak 36-650 AdvancedRotak 36-660 AdvancedRotak 36-690 AdvancedRotak 36-750 3 600 HB9 604 3 600 HB9 672 3 600 HB9 605 3 600 HB9 673 3 600 HB9 607 3 600 HB9 702 3 600 HB9 771 Bulleremissionsvärden framtagna enligt EN60335-2-77 Produktens A-vägda ljudnivå uppnår i typiska fall: – Ljudtrycksnivå dB(A)

– Onoggrannhet K dB = 2,5 = 2,5 = 2,5 = 2,5 Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN60335-2-77 – Vibrationsemissio nsvärde a

– Onoggrannhet K dB = 2,5 = 2,5 = 2,5 = 2,5 Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN60335-2-77 – Vibrationsemissio nsvärde a

=1,5 =1,5 =1,5 =1,5 Montering och drift Handlingsmål Bild Sida Leveransen omfattar

A 366 Fäll upp bygelhandtaget B 367 Handlingsmål Bild Sida Arbetshöjdens inställning Insättning/borttagning av uppsamlingskorgen C 368 Inställning av snitthöjd D 369 Bosch Power Tools 1 609 92A 5BS | (14.10.2019)104 | Svensk Handlingsmål Bild Sida Insättning av batteri E 369 Användning - Sätt in strömkretsbrytaren - Koppla in - Klipp - Koppla från - Ta bort strömkretsbrytaren F 370 Ta bort batteriet G 371 Arbetsanvisningar ”klippning” H 371 Uppsamlingskorgens nivåindikering tom/full I 372 Fäll ihop bygelhandtaget J 373 Knivskötsel/knivbyte K 374 Välj tillbehör L 374

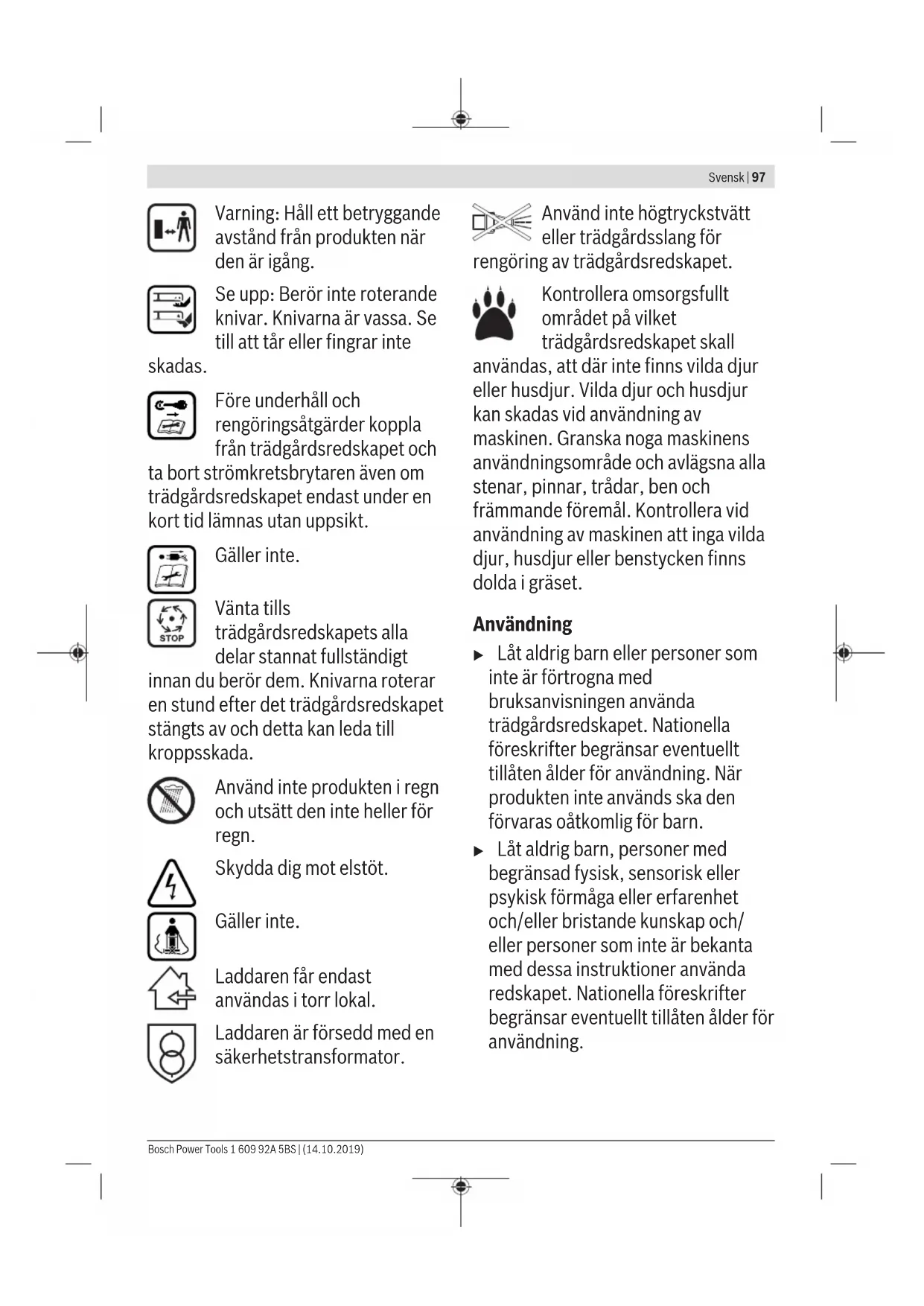

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Driftstart För din säkerhet u Observera! Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet, ta loss strömkretsbrytaren och bort batteriet. Detta gäller även för skadad, snittad eller tilltrasslad nätsladd. u Efter frånkoppling av trädgårdsredskapet rör sig knivarna ännu några sekunder. u Se upp: Berör inte den roterande kniven. Ladda batteriet Batteriet är försett med en temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 35 °C. Detta ger batteriet lång livslängd. Anmärkning: Batteriet levereras ofullständigt laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp, eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddningen avbryts. Litiumjonbatteriet är skyddat mot djupurladdning genom ”Electronic Cell Protection (ECP)”. När batteriet är urladdat kopplas redskapet från genom en skyddskrets: Trädgårdsredskapet fungerar inte längre. Tryck inte på strömställaren efter det elredskapet automatiskt kopplats från. Risk finns för att batteriet skadas. Beakta anvisningarna för batteriers avfallshantering. Insättning/uttagning av batteriet Anmärkning: Om olämpliga batterier används kan det leda till störfunktioner eller till åverkan på redskapet. Ställ in det laddade batteriet . Kontrollera, att batteriet är fullständigt insatt. Avlägsna batteriet från elverktyget genom att trycka på batteriets upplåsningsknapp och dra ut batteriet. Laddning Laddningen startar när laddarens stickpropp ansluts till nätuttaget och batteriet placeras i laddaren . Den intelligenta laddningsmetoden registrerar automatiskt batteriets laddningstillstånd och laddar i relation till batteriets temperatur och spänning med optimal laddström. Härvid skonas batteriet samtidigt som det alltid är fulladdat när det sitter kvar i laddaren. Betydelse av indikeringselementet på laddaren (AL 3620 CV/AL 3640 CV/AL 36V-20) Snabbladdning Pågående snabbladdning signaleras med blinkande grön laddningsindikator. Indikeringselement på batteriet: Under laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batteriet är fullständigt uppladdad när de tre gröna lysdioderna är permanent tända. Ungefär 5minuter efter det batterimodulen är fullständigt uppladdad slocknar de tre gröna lysdioderna. Anmärkning: Snabbladdning är endast möjlig när batteriets temperatur ligger inom tillåtet laddningstemperaturområde, se avsnitt ”Tekniska data”. Batteriet är laddat En konstant tänd grön lysdiod signalerar att batterimodulen är fullständigt uppladdad. Dessutom avges under ca. 2sekunder en signal som akustiskt signalerar att batteriet är fulladdat. Batteriet kan nu genast tas ut och användas. Utan insatt batterimodul signalerar den konstant tända gröna lysdioden att nätsladden är ansluten till vägguttaget och att laddaren är klar för användning. Batteriets temperatur underskrider 0°C eller överskrider 45°C Konstant ljus i den röda batteriladdningsindikatorn signaliserar att batteriets temperatur ligger utanför tillåtet temperaturområde, se avsnitt ”Tekniska data”. När tillåtet temperaturområde uppnås, kopplar laddaren automatiskt om till snabbladdning. Om batterierna inte ligger inom tillåtet temperaturområde för laddning tänds den röda lysdioden när batteriet placeras i laddaren. Laddning inte möjlig Uppstår en störning under laddningen signaleras detta med blinkande röd lysdiod. Laddning kan inte startas och batteriet kan inte laddas upp (se ”Felsökning”). Anvisningar för laddning Vid kontinuerliga resp. efter varandra upprepade laddningscykler utan avbrott kan laddaren bli varm. Detta är 1 609 92A 5BS | (14.10.2019) Bosch Power ToolsSvensk | 105 utan betydelse och är inte ett tecken på att laddaren har en teknisk defekt. Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut. Beakta anvisningarna för avfallshantering. Kylning av batteri (Active Air Cooling) Den fläktstyrning, som är integrerad i laddaren övervakar de använda batteriernas temperatur. Om batteritemperaturen överskrider 30 °C kyler fläkten batterimodulen till en optimal laddningstemperatur. Den startade fläkten genererar ett fläktljud. Om fläkten inte går ligger batteritemperaturen i det optimala laddningstemperaturområdet eller så är fläkten defekt. I detta fall förlängs batteriets laddningstid. Arbetsanvisningar Batteriets laddningsindikering Batteriet är försett med en laddningsdisplay som visar batteriets laddningstillstånd. Laddningsindikatorn har 3 gröna lysdioder. Tryck på knappen för laddningsindikatorn för aktivering av laddningsindikatorn. Efter ca 5 sekunder slocknar laddningsindikatorn automatiskt. Laddningstillståndet kan kontrolleras även på uttaget batteri. LED-display Batterikapacitet 3 gröna LED lyser konstant ≥ 2/3 2 gröna LED lyser konstant ≥ 1/3 1 grön LED lyser konstant ≤ 1/3 1 grön LED blinkar Reserv Om ingen lysdiod tänds när knappen trycks ned, är batteriet defekt och måste bytas ut. Av säkerhetsskäl kan laddningstillståndet endast avfrågas när trädgårdsredskapet är avstängt. Under laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batteriet är fullständigt uppladdad när de tre gröna lysdioderna är permanent tända. Ungefär 5minuter efter det batteriet är fullständigt uppladdat slocknar de tre gröna lysdioderna. Batteriets display för temperaturövervakning Den röda lysdioden i displayen för temperaturövervakning signalerar om batteriet eller trädgårdsredskapets elektronik (vid monterat batteri) inte ligger inom optimalt temperaturområde. I detta fall fungerar trädgårdsredskapet inte alls eller med nedsatt effekt. Batteriets temperaturövervakning Den röda lysdioden blinkar när knappen eller strömställaren trycks (vid insatt batteri): Batteriets temperatur är utanför tillåtet temperaturområde för användning. Vid en temperatur över 70 °C kopplas batteriet från tills det åter ligger inom optimalt temperaturområde. Temperaturövervakning av trädgårdsredskapets elektronik Den röda lysdioden lyser permanent när strömställaren trycks: Temperaturen i elverktygets elektronik underskrider 5 °C eller överskrider 75 °C. Vid en temperatur över 90 °C frånkopplar elektroniken trädgårdsredskapet tills det åter ligger inom tillåtet driftstemperaturområde. Snittkapacitet (batteriets livslängd) Snittkapaciteten (batteriets livslängd) är beroende av gräsets egenskaper, täthet, fuktighet, längd och snitthöjd. Ofta upprepat till- och frånslag av trädgårdsredskapet under gräsklippning reducerar även snittkapaciteten (batteriets brukstid). För optimering av snittkapaciteten (batteriets livslängd) rekommenderar vi att ofta klippa gräset, öka snitthöjden och att gå fram med måttlig hastighet. Nedan angivet exempel visar sammanhanget mellan snitthöjd och snittkapacitet för tre batterier. Snittvillkor 6cm 4cm Mycket glest, torrt gräs Snittkapacitet Batteri 2,0 Ah upp till 250 m

Batteri 4,0 Ah upp till 500 m

För att öka brukstiden kan ett extra batteri beställas hos en auktoriserad servicestation för Bosch trädgårdsredskap. Felsökning Symptom Möjlig orsak Åtgärd Motorn startar inte Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst Batteriet är urladdat Ladda upp batteriet Bosch Power Tools 1 609 92A 5BS | (14.10.2019)106 | Svensk Symptom Möjlig orsak Åtgärd Batteriet för kallt/hett Låt batteriet värmas/kallna Gräset är för långt Max. tillåten gräshöjd med den högsta snitthöjdsinställningen är 30 cm Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd Strömkretsbrytaren inte korrekt/ordentligt insatt Sätt korrekt in Trädgårdsredskapet går med avbrott Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd Trädgårdsredskapet lämnar en oregelbunden snittbild och/eller motorn arbetar tungt Snitthöjden för liten Ställ in större snitthöjd Kniven är trubbig Byt ut kniven (se bild K) Eventuellt tilltäppt Koppla från trädgårdsredskapet och ta bort strömkretsbrytaren Kontrollera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar) Kniven monterad i fel riktning Montera kniven i rätt riktning Efter trädgårdsredskapets tillslag roterar inte kniven Kniven blockeras av gräs Koppla från trädgårdsredskapet och ta bort strömkretsbrytaren Avlägsna tilltäppningen (använd alltid trädgårdshandskar) Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (27Nm) Kraftiga vibrationer/ buller Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (27Nm) Kniven skadad Byt ut kniven (se bild K) Batteriet och laddaren Symptom Möjlig orsak Åtgärd Den röda batteriladdningsindikat orn på laddaren blinkar Laddning inte möjlig Batteriet inte (korrekt)insatt Sätt batteriet korrekt på laddaren Batterikontakterna är förorenade Rengör kontakterna t. ex. genom att upprepade gånger sätta in och ta ut batteriet, eller byt batteriet vid behov Batteriet är defekt Ersätt batteriet Batteriladdningsindika torerna på laddaren lyser inte Laddarens stickpropp är inte (korrekt) kopplad Anslut stickproppen korrekt i vägguttaget Vägguttaget, nätsladden eller laddaren är defekt Kontrollera nätspänningen, låt vid behov en auktoriserad serviceverkstad för Bosch el‑verktyg kontrollera laddaren Underhåll och service Batteriets skötsel u Observera! Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet, ta loss strömkretsbrytaren och bort batteriet samt uppsamlingskorgen. u Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. Beakta följande anvisningar och åtgärder för att garantera optimal användning av batteriet: – Skydda batteriet mot fukt och vatten. – Lagra trädgårdsredskapet och batteriet endast inom temperaturområdet -20 °C till 50 °C. Lämna inte batteriet på sommaren t.ex. i bilen. – Lagra batteriet separat och inte i trädgårdsredskapet. – Låt inte batteriet sitta kvar i trädgårdsredskapet i direkt solsken. – Optimal temperatur för förvaring av batteriet är 5°C. – Rengör vid tillfälle batteriets ventilationsöppningar med en mjuk, ren och torr pensel. Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut. 1 609 92A 5BS | (14.10.2019) Bosch Power ToolsNorsk | 107 Kundtjänst och applikationsrådgivning www.bosch-garden.com Ange alltid vid förfrågningar och reservdelsbeställningar ovillkorligen det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Transport De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t.ex.: flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras. Sekundärbatterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta också eventuella nationella föreskrifter. Avfallshantering Trädgårdsredskap, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte trädgårdsredskap och inte heller batterier i hushållsavfall! Endast för EU‑länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet Transport. Norsk Sikkerhetsinformasjon OBS! Les nøye gjennom de følgende anvisninger. Gjør deg kjent med betjeningselementene og den forskriftsmessige bruken av produktet. Ta godt vare på driftsinstruksen til senere bruk. Forklaring av symbolene på hageredskapet Generell fareinformasjon. Les gjennom denne driftsinstruksen. Pass på at eventuelle personer i nærheten ikke skades av fremmedlegemer som slynges bort. Advarsel: Pass på å holde sikker avstand til produktet mens du arbeider. Forsiktig: Ikke berør de roterende knivene. Knivene er skarpe. Pass på at du ikke kutter av tær og fingre. Slå av hageredskapet og ta av skillebryteren før du utfører vedlikeholds- eller rengjøringsarbeider eller når du lar hageredskapet stå et øyeblikk uten oppsyn. Stemmer ikke. Bosch Power Tools 1 609 92A 5BS | (14.10.2019)108 | Norsk Ikke berør noen av delene på hageredskapet før de er helt stanset. Knivene fortsetter å rotere etter at hageredskapet er slått av og kan forårsake skader. Ikke bruk produktet i regnvær eller la den stå ute i regnvær. Beskytt deg mot elektriske støt. Stemmer ikke. Bruk ladeapparatet kun i tørre rom. Ladeapparatet er utstyrt med en sikkerhetstransformator. Bruk for rengjøring av hageredskapet verken høytrykksspyler eller hageslange. Kontroller området hvor hageredskapet skal brukes omhyggelig for villdyr og husdyr. Villdyr og husdyr kan bli skadet under drift av maskinen. Kontroller maskinens bruksområde grundig og fjern alle steiner, stokker, tråder, eller andre fremmede gjenstander. Pass ved bruk av maskinen på at ikke villdyr, husdyr eller små trestubber er skjult i det tette gresset. Betjening u La aldri barn eller personer som ikke er kjent med disse instruksene få lov til å bruke produktet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren. Oppbevar produktet utilgjengelig for barn når det ikke er i bruk. u Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig med disse anvisningene, å bruke produktet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren. u Barn må passes på for å sikre at de ikke leker med produktet. u Bruk aldri hageredskapet mens det oppholder seg personer, spesielt barn eller husdyr i umiddelbar nærhet. u Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom. u Ikke bruk åpne gummisko eller sandaler når du bruker produktet. Bruk alltid solide sko og lange bukser. u Undersøk flaten som skal bearbeides nøye og fjern steiner, stokker, tråder eller andre fremmedlegemer. u Før bruk må du alltid sjekke om knivene, knivskruene og klippekomponenten er slitt eller skadet. Skift slitte eller skadede kniver og knivskruer alltid ut som komplett sett, slik at det ikke oppstår en ubalanse. 1 609 92A 5BS | (14.10.2019) Bosch Power ToolsNorsk | 109 u Klipp kun i dagslys eller ved godt kunstig lys. u Du må ikke arbeide med gressklipperen i dårlig vær, spesielt når det trekker opp til torden. u Bruk hageredskapet helst ikke i vått gress. u Du må alltid gå rolig, aldri løpe. u Bruk aldri hageredskapet med defekte beskyttelsesinnretninger, deksler eller uten sikkerhetsinnretninger, som f.eks. avbøyervern og/eller gressoppsamler. u Vi anbefaler at du bruker hørselvern til din beskyttelse. u Ikke bruk produktet hvis du er trett eller er påvirket av alkohol, narkotika eller medikamenter. u Det kan være farlig å arbeide i skråninger: Klipp ikke spesielt bratte skråninger. − På skrå flater eller vått gress må du passe på at du rstødig. − På skrå flater må du klippe på tvers og ikke opp- og nedover. − Vær svært forsiktig når du skifter retning i skråninger. u Vær spesielt forsiktig når du går bakover eller trekker hageredskapet. u Skyv hageredskapet alltid fremover når du klipper gressplenen og trekk det aldri mot kroppen. u Knivene må stå stille når du vipper hageredskapet til transport, når du går over flater uten gress og når du transporterer hageredskapet til og fra området som skal klippes. u Ikke vipp hageredskapet når du starter motoren. u Slå hageredskapet på som beskrevet i driftsinstruksen, og pass på at føttene dine er godt unna de roterende delene. u Sørg for at hender og føtter ikke kommer i nærheten av eller under roterende deler. u Hold deg på avstand til utkastsonen når du arbeider med hageredskapet. u Du må aldri løfte eller bære hageredskapet mens motoren går. u Pass på at hageredskapet står med alle 4 hjul på gulvet under lagringen. u Løft hageredskapet bare med bærehåndtaket. Behandle bærehåndtaket forsiktig. u Ikke utfør endringer på redskapet. Ikke tillatte endringer kan innskrenke sikkerheten til redskapet, føre til mer støy og vibrasjoner og dårlig ytelse. Løvsamling Løvsamlekniven er utformet slik at den kan ta opp høstløv fra plenen din. Du må overholde det følgende slik at denne funksjonen oppnår et optimalt resultat: – Samle løv bare ved maksimal klippehøyde. – Samle løv kun på plenen din. – inspiser arbeidsflaten før du samler løv og hold mennesker, Bosch Power Tools 1 609 92A 5BS | (14.10.2019)110 | Norsk husdyr, glassgjenstander og biler på avstand. Ta av skillebryter – Alltid når du forlater hageredskapet. – Før du fjerner tetting. – Når du sjekker, rengjør eller arbeider på hageredskapet. – Sjekk hageredskapet straks for skader etter kollisjonen med en fremmed gjenstand og akift ut kniven om nødvendig. – Hvis hageredskapet begynner å vibrere uvanlig sterkt (må straks sjekkes). Vedlikehold u Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene. u Sikre at alle mutre, bolter og skruer sitter fast, slik at sikkert arbeide med produktet er mulig. u Sjekk gressoppsamleren regelmessig for avslitning og slitasje. u Sjekk gressoppsamleren regelmessig for avslitning og slitasje. u Sjekk hageredskapet og skift for sikkerhets skyld ut slitte eller skadede deler. u Bruk utelukkende kniver som er beregnet for dette hageredskapet. u Pass på at deler som skal skiftes ut er fra Bosch. u Forviss deg før lagringen om at hageredskapet er rent og uten rester. Rengjør om nødvendig med en myk, tørr børste. Sikkerhetsinformasjon og henvisninger for optimal bruk av oppladbare batterier u Sikre at hageredskapet er utkoblet og skillebryteren er tatt av før du setter inn batteriet. Hvis du setter et batteri inn i et hageredskap som er slått på, kan det føre til ulykker. u Bruk kun Bosch batterier som er beregnet til dette hageredskapet. Bruk av andre batterier kan føre til skader og brannfare. u Batteriet må ikke åpnes. Det er fare for kortslutning. Beskytt det oppladbare batteriet mot varme, f.eks. også mot permanent solstråling, ild, vann og fuktighet. Det er eksplosjonsfare. u Hold batterier som ikke benyttes borte fra binderser, mynter, nøkler, spiker, skruer eller andre mindre metallgjenstander som kan forårsake en brokopling av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller til brann. u Ved skader eller usakkyndig bruk av batteriet kan det lekke ut damp. Luft området og oppsøk lege hvis du får besvær. Dampen kan irritere luftveiene. u Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning. u Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. u Batteriet må ikke kortsluttes. Det er fare for eksplosjoner. u Beskytt batteriet mot fuktighet og vann. u Lagre hageredskapet og batteriet kun i temperaturområdet fra –20 °C og 50 °C. La hageredskapet, f. eks. om sommeren, ikke ligge i bilen. u Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel. Sikkerhetsinformasjoner for ladeapparater Les alle sikkerhetsinformasjoner og instrukser. Feil ved overholdelsen av sikkerhetsinformasjonene og instruksene kan forårsake elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsinformasjoner og instrukser for fremtidig bruk. 1 609 92A 5BS | (14.10.2019) Bosch Power Toolsloading-circle-1112 | Norsk Gressklipper AdvancedRotak 36-650 AdvancedRotak 36-660 AdvancedRotak 36-690 Advanced Rotak 36-750 Bredde på knivhuset cm 42 42 42 46 Klippehøyde mm 25 – 80 25 – 80 25 – 80 25 – 80 Volum, gressoppsamler l 50 50 50 50 Vekt tilsvarende EPTA‑Procedure 01:2014 kg 17,5 16,5 17,5 17,5 Serienummer se typeskiltet på hageredskapet tillatt omgivelsestemperatur – ved lading °C 0 … +45 0 … +45 0 … +45 0 … +45 – Ved drift °C +5 … +50 +5 … +50 +5 … +50 +5 … +50 – ved lagring °C -20 … +50 -20 … +50 -20 … +50 -20 … +50 Oppladbart batteri Li-ioner Li-ioner Li-ioner Li-ioner Merkespenning V 36 36 36 36 Produktnummer/kapasitet – 2 607 336 913/ 1 607 A35 02V Ah − 2 x 2,0 − − – 2 607 336 915/

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyl- ler kraven i alla gällande bestämmelser i de nedan angivna direk- tiven och förordningarnas och att de stämmer överens med föl- jande normer. Gräsklippare Produktnummer
