AdvancedRotak 36850 - Kosilnica BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžična kosilnica
Znamka	Bosch
Model	AdvancedRotak 36850 (36-850)
Širina reza	46 cm
Višina reza	25-80 mm (centralno nastavljivo, 7 položajev)
Prostornina zbiralne košare	50 L
Teža (po EPTA postopku 01:2014)	17.5 kg
Nazivna napetost	36 V
Tip baterije	Litij-ionska (Li-Ion)
Kapaciteta baterije	2.0 Ah, 4.0 Ah ali 6.0 Ah (odvisno od različice)
Okvirna avtonomija (baterija 6.0 Ah, fina trava)	Do 750 m²
Čas polnjenja (baterija 4.0 Ah)	Približno 125 min
Priloženi polnilnik	AL 3620 CV / AL 36V-20 (2.0 A)
Raven zvočnega tlaka	73 dB(A)
Raven zvočne moči	87 dB(A)
Vrednost tresljajev (ah)	< 2.5 m/s²
Funkcija zbiranja listja	Da (posebno rezilo)
Indikator napolnjenosti	Da (na košari)
Zložljiv ročaj	Da
Varnostni sistem	Odklopnik, zaščita pred preobremenitvijo, ECP (elektronska zaščita celic)
Vzdrževanje	Redno čiščenje, zamenjava rezil (vijak na 27 Nm)
Rezervni deli	Originalni Bosch na voljo
Garancija	2 leti (v skladu z zakonskimi pogoji)

Pogosto zastavljena vprašanja - AdvancedRotak 36850 BOSCH

Kako zaženem kosilnico AdvancedRotak 36850?

Prepričajte se, da je baterija napolnjena in vstavljena. Vstavite odklopnik (varnostni ključ) v njegovo ležišče, nato pritisnite gumb za zagon. Za zaustavitev spustite gumb ali odstranite odklopnik.

Kakšna je avtonomija baterije?

Avtonomija je odvisna od zmogljivosti baterije in pogojev košnje. Z baterijo 6,0 Ah lahko pokosite do 750 m² fine in suhe trave. Za več podrobnosti si oglejte tabelo v navodilih.

Kako nastavim višino reza?

Višina reza se centralno nastavi z gumbom na ohišju. Na voljo je 7 položajev od 25 do 80 mm. Zavrtite gumb na želeni položaj.

Kaj storiti, če se motor ne zažene?

Preverite, ali je baterija napolnjena in pravilno vstavljena, ali je odklopnik na mestu in ali je temperatura baterije v dovoljenem območju (0-45°C za polnjenje, 5-50°C med delovanjem). Če težava ne izgine, se obrnite na Bosch servis.

Kako očistim kosilnico?

Po uporabi izključite baterijo in odstranite odklopnik. Za čiščenje ohišja in rezil uporabite mehko, suho krtačo. Nikoli ne uporabljajte visokotlačnega čistilnika ali vode.

Kdaj je treba zamenjati rezilo?

Zamenjajte rezilo, če je topo, poškodovano ali če košnja postane neenakomerna. Uporabljajte le originalna Bosch rezila. Vijak zategnite na 27 Nm.

Kako napolnim baterijo?

Uporabite priloženi polnilnik (AL 3620 CV ali AL 36V-20). Polnilnik priključite v vtičnico, vstavite baterijo. Zelena lučka označuje polno napolnjenost. Inteligentni postopek se samodejno ustavi.

Kateri dodatki so na voljo?

Na voljo so dodatne baterije, rezervna rezila in zbiralna košara. Oglejte si paleto dodatkov Bosch.

Ali lahko kosilnica pobira listje?

Da, rezilo je zasnovano za pobiranje jesenskega listja. Uporabite največjo višino reza in kosite le po travi za optimalne rezultate.

Kateri so pomembni varnostni ukrepi?

Nosite zaprte čevlje in dolge hlače. Ne kosite na strmih pobočjih. Osebe in živali oddaljite. Ne dotikajte se vrtečega se rezila. Pred vzdrževanjem napravo ustavite.

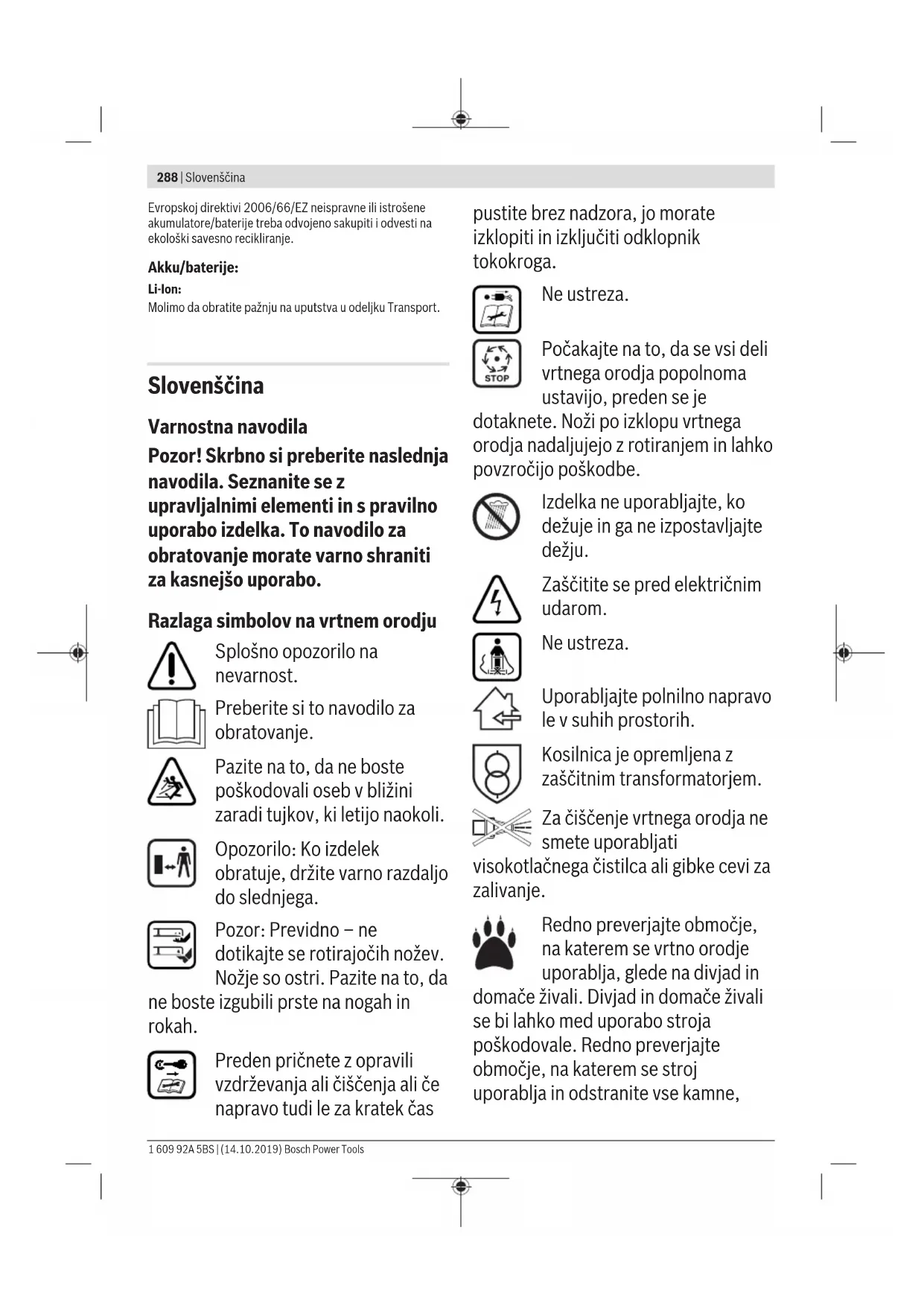

NAVODILA ZA UPORABO AdvancedRotak 36850 BOSCH

Prcteite si vsechna bezpecnostni

upozorneni aPokyny. Nedodrozovani

Pozor! Skrbno si preberite naslednja navodila. Seznanite se z upravljalinimi elementi in s pravilno uporabo izdelka. To navodilo za obratovanje morate varno shraniti za kasnejso uporabo.

Razlaga simbolov na vrtnem orodju

Splošno opozorilo na nevarnost.

Preberite si to navodilo za obratovanje.

Pazite na to, da ne boste poskodovali oseb v blizini zaradi tujkov, ki letijo naokoli.

Opozorilo: Ko izdelek
obratuje, držite varno razdaljdo slednjega.

Pozor: Previdno - ne dotikajte se rotirajocih nozev. Nozje so ostri. Pazite na to, da

ne boste izgubili prste na nogah in rokah.

Preden pričnete z opravili
vizdrževanja ali Čišćenja ali Če
napravo tudi le za kratek Čas

pustite brez nadzora, jo morate izklopiti in izkljuciti odklopnik tokokroga.

Neustreza.

Pocakajte na to, da se vsi deli vrtnega orodja popolnama ustavijo, preden se je

dotakete. Nozi po izklopu vrtnega orodja nadaljujejo z rotiranjem in lahko povzrocijo poskodbe.

lzdelka ne uporabljaje, ko dezije in ga ne izpostavlajte dezju.

Zascitite se pred elektricnim udarom.

Neustreza.

Uporabljaje polnilno napravlo le v suhih prostorih.

Kosilnica je opremljena zašcitnim transformatorjem.

Za ciscenje vrtnega orodja ne smete uporabljati

visokotlačnega Čistilca ali gibke cevi za zalivanje.

Redno preverjaje obmoceje, na katerem se vrtno orodje uporablja, glede na divjad in

domace zivali. Divjad in domace zivali se bi lahko med uporabo stroja poskodovale. Redno preverjaje obmoce, na katerem se stroj uporablja in odstranite vse kamne,

palice, zice, kosti in druge tujke. Pri uporabi stroja pazite na to, da se v travi ne skrivajo divjad, domace zivali ali pa da se tam ne nahajajo majhni drevesni stori.

Uporaba

Nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili, da bi uporabljale ta izdelek. Nacionalni predpis morebiti omejujejo starost uporabnika. Kadar izdelek ni v uporabi, ga hranite izven dosega otrok.

Uporabe izdelka nikoli ne dovolite otrokom, osebam z omejenimi fizicnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem in/ali osebam, ki stemi navodili niso beznanjene. Nacionalni predpis imorebiti omejujejo starost uporabnika.
Nadzorujte otroke in zagotovite, da se slednji ne bodo igrali z izdelkom.
Nikoli ne uporabljaje naprave, ko se v negosredni blizini nahajajo osebe, se posebej otroci ali domace zivali.
Za nezgode ali skodo, povzroceno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.
Med uporabo izdelka ne smete nositi odprtih gumijastih cevljev ali sandalov. Nosite le fiksno obutev in dolge hlace.

Skrbno preglejte povrsino, ki jo zeilite obdelati in odstranite kamne, palice, zice, kosti in druge tujke.
Pred pricetkom uporabe poglejte, aliso mordaOCRbljeni ali poskodovani nozi,vijaki nozev ali rezilni skop.Dabi preprecili neuravnotezenost, morateOCRbljene ali poSKodovane noze ter vijake nozev zamenjati le vcelotnem setu.
Kosite le pri dnevni svetlobi ali dobri umetni svetlobi.
Pri slabih vremenskih pogojih, se posebej pri blizajovi nevihti, ne smete delati kosilnico.
Po moznosti ne uporabljaje vrtnega orodja, ko je travamokra.
Vedno hodite mirno, nikoli ne tekajte.
Nikoli ne uporabljaje vrtnega orodja s poskodovanimi zašcitnimi pripravami,Pokrovi ali brez varnostnih naprav,kot npr. odbojnika in/ali posode za prestrezanje trave.
Priporcamo vam, da za va so lastno varnost nosite za cito za sluh.
- Izdelka ne uporabljajte, kadar stezaspani ali bolni ali pod vplivom alkohola, drog ali zdravil.
Delonapobocjih je lahko nevarno: Ne kosite tam, kjer so pobocja zelo strma. Na posevnih povrsinah ali na mokri travi pazite na varno hojo. Na posevnih povrsinah kosite vednov smeri precnoinikoli

navzgor in navzdol.

• Bodite zelo previdni pri sprembi smeri na pobocjih.

Bodite zelo previdni pri ritenski hoji ali vleki vrtnega orodja.
Med kosnjo potiskajte vrtno orodje vedno v smeri naprej in ga nikoli ne vlecite v proti telesu.
Nozi morajo stati, ko nagnete vrtno orodje za transport ali ce preckate netravnate povrsine in med transportom vrtnega orodja k povrsinam, ki jih zeelitePokositi.
Ne nagibajte vrtnega orodja pri startu ali vklopu motorja.
Vklopite vrtno orodje, kot je opisanov navodilu za obratovanje in pazite na to, da se bodo vaše noge nahajale dovolj dalec stran od rotirajocih se delov.
Poskrbite za to, da se roki in nogi ne nahajata v blizini ali pod rotirajočimi deli.
Pri delu z vrtnim orodjem se nepriblizujte se podrocju izmeta.
Nikoli ne vzdigujte oz. ne nosite vrtnega orodja z vklopljenim motorjem.
Pazite na to, da se bodo med skladiscenjem vrtnega orodja nahajala vsa 4 kolesa na tleh.
Vrtno orodje smete privzdigniti izključno z nosilnim ročajem. Nosilni ročaj uporabljaje previdno.
Naprave ne smete spreiminjati.

Nedopustne spremembe napravelahko negativno vplivajo na varnost

naprave in povzrocijo povecan hrup in vibracije ter poslabsanje moci naprave.

Zbiranje listja

Nož za zbiranje listja je izoblikovan tako, da Vam omogoca podiranje listja s trate. Da boste s to funkcijo dosegli karseda najboljsi rezultat, se morate držati naslednjih napotkov:

-Zbirajte listje le pri maksimalni rezalni visini.
-Zbirajte listje le s trate.
Pred pricetkom zbiranja listja preglejte delovno povrsino in poskrbite za dovolj veliko razdaljo do ljudi, domacih zivali, steklenih predmetov in avtomobilov.

Sprostitev odklopnika tokokroga

Vedno, ko se oddaljite od vrtnega orodja.
Pred odstranitvijo blokad.
- Med kontrolo ali cischenjem vrtnega orodja oz. ko reposredno delate na vrtnem orodju.
- Po koliziji tujkom; takoj preverite vrtno orodje glede na poškodbe in ce je potrebno, zamenjaje nož.
- Če vrtno orodje prične nenavadnovibrirati (takojsnja kontrola).

Vzdrževanje

Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na področju ostrih nožev.

Za zagotovitev varnegada izdelkom poskrbite za trdni nased vseh matic, sornikov in vijakov.
Redno preverjaje brezhibnost stanja inOCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR. - Redno preverjaje brezhibnost stanja inOCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR. - Redno preverjaje brezhibnostStanja inOCR.OCR.OCR.OCR.OCR.OCR.OCR.OCR. - Redno preverjaje brezhibnostStanja inOCR.OCR.OCR.OCR.OCR. - Redno preverjaje brezhibnostStanja inOCR.OCR.OCR. - Redno preverjaje brezhibnostStanja inOCR.OCR. - Redno preverjaje brezhibnostStanja inOCR. - Redno preverjaje brezhibnostStanja inOCR. - Redno preverjaje brezhibnostStanja inOCR. - Redno preverjaje brezhibnostStanja inOCR. - Redno preverjaje brezhibnostStanja inOCR. - Redno preverjaje brezhibnostStanja inOCR. - Redno preverjaje brezhibnostStanja inOCR. - REDNO PREVERJAE BREZHIBNOST STANJA IN OCRBRLJENOST VREČE za prestrezanje trave. - REDNO PREVERJAE BREZHIBNOST STANJA IN OCRBRLJENOST VREČE za prestrezanje trave. - REDNO PREVERJAE BREZHIBNOST STANJA IN OCRBRLJENOST VREČE za prestrezanje trave. - REDNO PREVERJAE BREZHIBNOST STANJA IN OCRBRLJENOST VREČE za prestrezanje trave - REDNO PREVERJAE BREZHIBNOST STANJA IN OCRBRLJENOST VREČE za prestrezanje trave
Redno preverjaje brezhibnost stanja inOCR.<|im_start|>assistant prestrezanje trave.
Preverite izdelek in iz varnostnih razlogov nadomestite obrabljene ali poskodovane dele.

Uporabljaje le tiste rezalne noze, ki so predvideni za to vrtno orodje.
Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani pri podjetju Bosch.
Pred skladischenjem zagotovite, da je izdelek cist in brez ostankov. Po potrebi odstranite necistoce z mehko in suho krtaco.

Varnostna navodila navodila za optimalno uporabo akumulatorske baterije

Preden vstavite akumulatorsko baterijo, se preprijcaje, da je vtno orodje izklopljeno in da je odklopnik tokokroga sprosce. Vstavlanje akumulatorske baterije v vtno orodje, ki je vklopljeno, lahko vodi do nesre.

Uporabljale le akumulatorske baterije Bosch, ki so predvidene za to vtno orodje. Uporaba drugih akumulatorsih baterij lahko povzroci poskodbe in vodi do nevarnosti pozara.
Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.

Zašcitite akumulatorsko baterijo pred vroćino (npr. tudi pred stalnim sončnim obsevanjem) ognjem, vodo in vlžnostjo. Nevarnost eksplozije.

Neoporabljene akumulatorske baterije se ne smejo nahajati v blizini pisarniskih sponk, kovancev, kljucev, zebljev, vijakov ali drugih majhnih kovinskih

predmetov, ki bi lahko povzroci prelimostitev kontaktov. Kratek stik med kontaktoma akumulatorske baterije lahko povzroci opekline ali pozar.

Pri poskodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo skodljivi hlapi. Prezracite to obmoje in v primeru zdravstvenih tezav poiscite zdravnisko pomoc. Ti hlapi lahko povzrocijo drazenje dihalnih poti.
Akumulatorsko baterijo uporabljaje samo izdelki proizvajalca. Le takjo je akumulatorska baterija zašcitena pred nevarno preobrenenitvijo.
Koniastipredmeti, kot so na primer zeblji alil izvija, in zunanji vplivi lahko poskodujejo akumulatorsko baterijo. Pojavise lahko kratek stik, zaradi kateregalahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Kratko spajanje akumulatorske baterije ni dovoljeno. Nevarnost eksplozije.
Akumulatorsko baterijo morate zavarovati pred vlago in vodo.
Vrtno orodje in akumulatorsko baterijo skladiscite v temperaturnem območju od -20 °C do 50 °C. Npr. poleti akumulatorske baterije ne smete pustiti ležati na soncu v avtomobilu.
Zračne reze akumulatorske baterije obcasno očistite z mehkim, cistim in suhim copićem.

Varnostna navodila za polnilne naprave

Preberite varnostna navodila in opozorila. Neuostoovanje varnostnih navodil in opozoril lahko povzroci elektrichi udar, pozar in/ali teze poskodbe.

Varnostna navodila in opozorila shranite za prihodnjo uporabo.

Polnilno napravo uporabite samo, cek lahko vse funkcije v celoti precenite in jih lahko brez omejitev izvajate ali ce ste prejeli ustrezna navodila.

Uporabe polnilne naprave nikoli ne dovolite otrokom, osebam z omejenimi fizicnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem in/ali osebam, ki stemi navodili nisoseznanjene. Morebiti nacionalni predpisi omejujejo starost uporabnika.

Nadzorujte otroke. Poskrbite, da se otroci ne bodo igralis polnilnikom.
Polnite samo litij-ionske akumulatorske baterije Bosch nad kapaciteto 2,0 Ah (nad 10 akumulatorskimi celicami). Napetost akumulatorske baterije mora ustrezati polnilni napetosti polnilnika. Ne polnite akumulatorskih baterij, ki niso namenjene ponovnemu poljenju. Drugace obstaja nevarnost požara in eksplozije.

Polnilno napravo zavarujte predezmeli vlago.Vdor vodev polnilno napravo povecuje tveganje elektricnegu udara.

Poskrbite za cistoco polnilnika. Zaradi umazanje lahko pride do elektricnega udara.
Pred vsako uporabo preverite polnilnik, kabel in vtic. Ce opazite kakrsne koli poskodbe, polnilika ne uporablajte. Polnilika ne odpirajte sami, popravilo lahko opraviismo usposobljen strokovnjak, in to izkljucono z originalnimi nadomestnimi deli. Po skodbe na polniliku, kablu in vticu povecajo tveganje elektricnega udara.
Polnilnika ne uporabljaje na lahko vnetljivi podlagi (npr. papir, blago itd.) oz. v vnetljivem okolju. Ker se polnilnik med polnjenjem segreje, obstaja nevarnost požara.
Ne prekrivajte prezračevalne odprtine polnilne naprave. V nasprotnem primeru se lahko polnilna naprava pregreje in ne deluje vec brezhibno.
Zaradi povecanja elektricne varosti priporocamo uporabo zašitnega stikala za okvarni tok maksimalnim

sprozilnim tokom 30mA .Pred uporabo vseje preverite FI-zašcitno stikalo.

Simboli

Naslednji symboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna razlaga simbolov vam pomaga, da boste izdelek bolje in varneje uporabljali.

Simbol Pomen
↑	Smer premikanja
	Smer reakcjje
	Nosite zašcitne rokavice
	Teža
	Vklop
	Izklop
√	Dovoljeno dejanje
×	Prepovedano dejanje
CLICK	Slišni zvok
	Pribor/nadomestni deli

Uporaba v skladu z namenom uporabe

Elektricno orodje je namenjeno za kosnjo trate v privatne namene.

Vrtno orodje ni namenjeno za rezanje zive meje, za obrezovanje, sekljanje itd.

Vrtno orodje je namenjeno za kosenje trave na višini tal.

Tehnični podatki

Kosilnica AdvancedRotak		AdvancedRotak		AdvancedRotak
		36-650	36-660	36-690	36-750
Številka izdelka		3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
		3 600 HB9 672	3 600 HB9 673		3 600 HB9 771
Nazivna napetost V	36 36 36 36
Širina ohišja z noži	cm 42 42 42 46
Višina reza mm 25 - 80 25 - 80 25 - 80 25 - 80

Slovenscina|293

Kosilnica AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Volumen, vrečaza prestrezanje trave	150 50 50 50
Teža poEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Serijska številka(Serial Number)				glejte tipsko tablico na vrtnem orodju
dovoljena temperatura okolice
-pri poljenju °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-medobratovanjem	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-pri shranjevanju	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akumulatorskabaterija	Litijevo-ionska Litijevo-ionska Litijevo-ionska Litijevo-ionska
Nazivna napetost V 36 36 36 36
Številka izdelka/kapaciteta baterije
-2 607 336913/1 607 A3502V	Ah - 2 x 2,0 --
-2 607 336915/2 607 337047	Ah 4,0 - 4,0 4,0
-1 607 A35058	Ah - - - -
Število akumulatorskih celic
-2 607 336913/1 607 A3502V		- 10 --
-2 607 336915/2 607 337047		20 - 20 20
-1 607 A35058		- - - -

Vse vrednosti v tem navodilu so bile izmerjene za uproabo pri 2000 metrih nadmorske visine ali pod njo.

Kosilnica Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Številka izdelka		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Nazivna napetost V 36 36 36 36
Širina ohišja z noži	cm 46 46 42 46
Višina reza	mm	25 - 80	25 - 80	25 - 80	25 - 80
Volumen, vreča za prestrezanje trave	150 50 50 50

294 | Slovenšcina

Kosilnica Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Teža po EPTA-Procedure01:2014	kg 17,5 17,5 17,5 17,5
Serijska številka (SerialNumber)				glejte tipsko tablico na vrtnem orodju
dovoljena temperatura okolice
-pri polnjenju °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-med obratovanjem °C +5 ... +50 +5 ... +50 +5 ... +50
-pri shranjevanju °C -20 ... +50 -20 ... +50 -20 ... +50 ...
Akumulatorska baterija Litijevo-ionska Litijevo-ionska Litijevo-ionska Litijevo-ionska
Nazivna napetost V 36 36 36 36
Številka izdelka/kapaciteta baterije
-2 607 336 913/1 607 A35 02V	Ah -- --
-2 607 336 915/2 607 337 047	Ah -- 2 x 4,0 2 x 4,0
-1 607 A35 058 Ah 6,0 6,0 --
Število akumulatorskih celic
-2 607 336 913/1 607 A35 02V		-- --
-2 607 336 915/2 607 337 047		-- 20 20
-1 607 A35 058		20 20 --

Vse vredosti v tem navodilu so bile izmerjene za uproabo pri 2000 metrih nadmorske visine ali pod njo.

Polnilna naprava		AL 3620 CV	AL 36V-20
Številka izdelka	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Polnilni tok	A	2,0	2,0
Čas polnjenja (akumulator izpraznjen)
- Akumulatorska baterija z 2,0 Ah	min	65	65
- Akumulatorska baterija z 4,0 Ah	min	125	125
- Akumulatorska baterija z 6,0 Ah	min	185	185
Teža po EPTA-Procedure 01:2014	kg	0,55	0,55
Zaščitni razred		☐/☐	☐/☐

Podatki o hrupu/vibracijah

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Podatki o hrupi izračunani v skladu z EN 60335-2-77

Podatki o hrupu izračunani v skladu z EN 60335-2-77

Cijj dejanja Slika Stran
Obseg posiljkeA)	A 366
Razklopitev ročaja	B 367
Nastavitev delovne višine
Namestitev/odstranitev prestrezne posode za travo	C 368
Nastavitev višine reza D 369
Namestitev akumulatorske baterije E 369
Obratovanje	F 370
-Vstavljanje odklopnika tokokroga
-Vklop
-Košnja
-Izklop
- Odstranitev odklopnika tokokroga
Odstranitev akumulatorske baterije G 371
Delovni napotek "košnja" H 371
Prikaz nivoja poljenja: Prestrezna posoda za travo je prazna/polna	I 372
Zložiti ročaj	J 373
Vzdrževanje/menjava nožev	K 374

Cilj dejanja Slika Stran

Izbor pribora L374

A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Zagon

Za vašo varnost

Pozor!Pred zaetkom oprvil vzdrrzevanja ali ciscenja izklopite vtro orodje, izkljucite odklopnik tokokroga in odstranite akumulatorsko baterijo. Enako velja v primeru, ko je kabel stikala po skodovan, narezan ali zamotan.
Po izkljucitvi vrtnega orodja se vrtijo nozi še nekaj sekund naprej.
Pozor: Ne dotikajte se vrtecega rezalnega noza.

Opozorilo: Akumulatorska baterija je pri dobavi delno napolnjena. Da bi lahko akumulatorska baterija razvila svjo polnozmogljivost, jo morate pred prvo uporabo v celoti napoliniti v polnilni naprvi.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali ziviljenisko dobo.

Prekinitev postopka polnjenja akumulatorske baterije ne poskoduje.

Litij-ionska akumulatorska baterija je zašcitena pred prekomerno izpraznitvijo s systemom elektronske zašcite celic "Electronic Cell Protection (ECP)". Pri izpraznjeni akumulatorski bateriji zašcitno stikalo izklopi napravo: Vrtno orodje preneha delovati.

Vklopno/izklopega stikala po samodejnem izklopu naprave ne smete vecpritiskati. S tem lahko poskodujete akumulatorsko baterijo.

Upostevajte navodila za odstranjevanje akumulatorskih baterij.

Namestitev/odstranitev akumulatorske baterije

Oporzorilo: Ce uporabljate akumulatorske baterije, ki niso primerne, lahko to povzroci poškodbo naprave.

Vstavite napolnjeno akumulatorsko baterijo. Zagotovite, da bo akumulatorska baterija v celoti vstavljena.

Za odstranitev akumulatorske baterije iz naprave, pritisnite deblokirno tipko akumulatorske baterije in potegnite akumulatorsko baterijo ven.

Postopek polnjenja

Polnilni postopek se prične takoj, ko vtaknete omrežni vtč polnilne naprave v vtčnico in vstavite akumulatorsko baterijo v polnilno napravo.

Inteligentni postopek polnjenja omogoca takojsnje zaznavanje napoljenosti akumulatorske baterije in odvisno od temperature in napetosti akumulatorske baterije se bo izbral optimalni polnilni tok.

Ta nacin zagotavlja ochrinite akumulatorske baterije, ki bo pri namestitvi v polnilni napravi vedno do konca napoljen.

Pomen prikazovalnih elementov na polnilni napravi (AL 3620 CV/AL 3640 CV/AL 36V-20)

Postopek hitrega polnjenja

Postopek hitrega polnjenja se prikaze z utripanjem zelenega prikaza polnjenja akumulatorske baterije.

Prikazovalni element na akumulatorski bateriji: Med postopkom napolnitve zasvetijo LED druga za drugo in za kratek cas izginejo. Akumulatorska baterija je v celoti napoljena, kadar LED trajno svetijo. Pribl. 5 minut po polni popolni napolinitvi akumulatorske baterije tri zelene LED ponovno ugasnejo.

Opozorilo: Postopek hitrega polnjenja je mozen samo, ko se temperatura akumulatorske baterije nahaja v dovoljenem območju temperature, gleje poglavje "Tehnični podatki".

Akumulatorska baterija je napoljena

Trajno svetlec zelen prikaz LED signalizira, da je akumulatorska baterija v celoti napolnjena. Dodatno zašilije za odobje pribl. 2 sekundi

zvočni signal, ki tudi akustićno signalizira popolno napoljenost akumulatorske baterije.

Sedaj laho vzamete akumulatorsko baterijo ven in jo uporabite.

Brez vstavljene akumulatorske baterije signalizira trajno svetle prikaz LED, da je omrežni vtic vstvljen v vticnico in da je polnilna naprava pripravljena za uporabo.

Temperatura akumulatorske baterije pod 0^ ali nad 45^

Trajno svetlec rdek prikaz LED prikazujedaje temperatura akumulatorske baterije izvendovoljenega temperaturnega obmoja za

polnjenje, gleije odstavek "Tehnici podatki". Pri dosegudovoljenega območja temperature se polnilna napravavtomatsko preklopi na postopek za hitro polnenje.

Ce se temperatura akumulatorske baterije nahaja zunaj dovoljenega območja temperature za polnjenje, se pri vstavljanju v polnilno napravo zasveti rdeča LED akumulatorske baterije.

Polnjenje ni moźno

Ce se pri postopku polnjenja pojavi drugamotnja, se to prikaze z utripanjem rdecega prikaza LED.

Postopek poljenja se ne more zagnati in poljenje akumulatorske baterije ni mozno (glejte odsek "Iskanje napak").

Opororila glede polnjenja

Pri neprekinjenih oziroma zaporednih ciklusih poljenja brez ymesne prekinitve se lahko polnilnik segreje. Vendor to ni problematicno in ne pomeni, da ima polnilnik kaksnotechnico okvaro.

Močno skrajšan Čas delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora nadomestiti.

Upostevajte navodila za odstranjevanje odsluzenih naprav.

Hlajenje akumulatorske baterije (Active Air Cooling)

Upravlajnik ventilatorja, ki je vgrajen v polnilnik, nadzira temperaturo vstavljene akumulatorske baterije. Ce je temperatura akumulatorske baterije nad 30^ se akumulatorska baterija ohlajuje s pomo矫o ventilatorja na optimalno temperaturo za poljenje. Ko je ventilator vklopljen, se sliš zvok prezačevalne enote.

Ce ventilator ne deluje, je temperatura akumulatorske baterije v optimalnem temperaturnem obmoćju za polnjene ali pa je ventilator v okvari. V tem primeru se podaljša ās polnjena akumulatorske baterije.

Delovna navodila

Prikaz napoljenosti akumulatorske baterije

Akumulatorska baterija je obremljena s prikazovalnikom napoljenosti, ki prikazuje stanje napoljenosti

akumulatorske baterije. Prikazovalnik napoljenosti sestoji iz 3zelenih LED.

Pritisnite tipko za prikazovalnik stanja napoljenosti in ga stem aktivirajte. 5 sek. se prikazovalnik stanja napoljenosti samostojnougasne.

Stanje napoljenosti lahko preverite tudi, ko akumulatorska baterija ni v napravi.

Prikaz LED Kapaciteta akumulatorske baterije
3 zelene svetilke LED trajno svetijo	≥ 2/3
2 zeleni svetilki LED trajno svetita	≥ 1/3
1 zeleni svetilka LED trajno sveti	≤ 1/3
1 zelena svetilka LED utripa Rezerva

Ce po pritisku na tipko ne sveti nobena svetilka LED, je akumulatorska baterija okvarjena in je morate zamenjati. Iz varnostnih razlogov je priklic stanja napoljenosti mozen le, ko vrtno orodje mirije.

Med postopkom napolnitve zasvetijo LED druga za drugo in za kratek cas izginejo. Akumulatorska baterija je v celoti napoljena, kadar LED trajno svetijo. Pribl. 5 minut po polni popolni napolnitvi akumulatorske baterije tri zelene LED ponovno ugaseneo.

Prikaz akumulatorske baterije za prikaz nadzora temperature

Rdeca LED za prikazovanje nadzra temperature baterije pri vrtnem orodju signalizira, da se akumulatorska baterija ali elektronika vrtnega orodja (pri vstvljeni akumulatorski bateriji) ne nahajata v optimalnem temperaturernem območju. V tem primerus vrtno orodje ne deluje oz. ne delujes polnozmogljivostjo.

Nadzortemperatureakumulatorskebaterijee

Rdeca LED utripa pri pritisku na tipko ali vklopno/izklopno stikalo (pri vstavljeni akumulatorski bateriji): Akumulatorska baterija se nahaja zunaj dopustnega območja obratvalne temperature.

Pri temperaturi nad 70^ se akumulatorska baterija izklopi, dokler se ne nahaja ponovno v dopustnem območju obratovalne temperature.

Nadzor temperature elektronike vrtnega orodja

Rdeca LED trajno sveti pri pritisku vklopno/izklopnegastikala: Temperatura elektronike vrtnega orodja se nahajapod 5^ ali nad 75^

Pri temperaturi nad 90^ elektronika vrtnega orodja ponovno izklopi takol dogo, dokler ni v dopustnem obmocju temperature obratovanja.

Zmogljivost rezanja akumulatorske baterije (cas delovanja akumulatorske baterije)

Zmogljivost rezanja (cas delovanja akumulatorske baterije) je odvisna od lastosti trave, njne gostote, vlažnosti, dolzine in visine reza.

Če vrtno orodje med postopkom košenja večkrat vklopite in izklopite, prav takto zmanjsatezmogljivostrezanja (cas delovanja akumulatorske baterije).

Za optimiranjezmogljivostirezanja (casa delovanja akumulatorske baterije) priporoćamo, da kosite večkrat, povećajte visino reza in da hodite v prerligojenem tempu. Spodaj naveneden primer prikazuje, kako sta visina reza inzmogljivostrezanja povezana s tremi vrstami akumulatorske baterije.

Zmogljivost rezanja
Akumulatorska baterija z 2,0 Ah	do 250 m²
Akumulatorska baterija z 4,0 Ah	do 500 m²
Akumulatorska baterija z 6,0 Ah	do 750 m²

Za podaljsanje casa delovanja lahko pri avtoriziranem servisu za vrtna orodja Bosch kupite dodatno akumulatorsko baterijo.

Iskanje napak

Rezalni pogoji

Simptom Mozen vzrok Odprava napake

Motor ne zažene Okvarjena interna kabelska napeljava vrtnega orodja	Obrnite se na servisno službo Bosch
Akumulatorska baterija je izpraznjena Napolnite akumulatorsko baterijo
Akumulatorska baterija prehladna/prevroča Segreje/ohladite akumulatorsko baterijo

298|Slovenscina

Simptom Możen vzrok Odprava napake
	Trava je predolga Maks. dovoljena višina trave je 30 cm z največjo nastavitvijo višine reza
	Sprožila se je zaščita motorja Pustite, da se motor ohladi in z nastavitvijo povečajte višino reza
	Odklopnik tokokroga se ni pravilno/v celoti vstavil Pravilno ga vstavite
Vrtno orodje deluje s prekinitvami	Okvarjena interna kabelska napeljava vrtnega orodja	Obrnite se na servisno službo Bosch
	Sprožila se je zaščita motorja Pustite, da se motor ohladi in z nastavitvijo povečajte višino reza
Vrtno orodje zapušča neenakomerno pokošeno trato in/ali motor deluje s težavo	Višina reza je prenizka Povečajte višino reza z nastavitvijo
	Topi noži	Zamenjaje nože (glejte sliko K)
	Možna bokada lzklopite vrtno orodje in sprostite odklopnik	tokokroga
		Preverite spodnjo stran vrtne naprave in po potrebi odstranite blokado (vedno nosite vrtne rokavice)
	Nož je montiran narobe obrnjeno Montirajte nož pravilno obrnjeno
Po vklopu vrtnega orodja se nož ne obrača	Trava ovira nože lzklopite vrtno orodje in sprostite odklopnik	tokokroga
		Sprostite zamašitev (vedno nositi vrtne rokavice)
	Matica/vijak noža sta zrahljana Privijte matico/vijak noža (27 Nm)
Močne vibracije/vzoki Matica/vijak noža sta zrahljana Privijte matico/vijak noža (27 Nm)
	Poškodovan nož	Zamenjava noža (glejte sliko K)

Akumulatorska baterija in polnilna naprava

Simptomi Mozen vzrok Odprava napake
Rdeči prikaz polnjenja akumulatorske baterije	Akumulatorska baterija ni (pravilno) vstavljena Pravilno namestite akumulatorsko baterijo na polnilno napravo
utripa na polnilni napravi	Umazani akumulatorski kontakti Očistite akumulatorske kontakte, naprimer z večkratnim vtikanjem in iztikanjem akumulatorske baterije, po potrebi nadomestite akumulatorsko baterijo
Polnjenje ni možno
	Akumulatorska baterija je v okvari Nadomestitev akumulatorske baterije
Prikazi polnjenja akumulatorske baterije	Omrežni vtč polnilne naprave ni (pravilno) vtaknen	Omrežni vtč (do konca) vtaknite v vtčnico
na polnilni napravi ne svetijo	Okvarjena vtčnica, omrežni kabel ali polnilnik Preverite omrežno napetost, polnilnik raj po potrebi preveri servisna delavnica, pooblaščena za elektrčna orodja Bosch

Vzdrževanje in servisiranje

Negovanje akumulatorske baterije

Pozor!Pred začetkom opravil vzdřevanja ali cisćenja izklopite vrtno orodje, sprostite odklopnik tokokroga in odstranite akumulatorsko baterijo ter vrečo za prestrezanje trave.
Vselej nosite vrtne rokavice, ko rokujete z ostrimi nozi ali delate na podrochu ostrih nozev.

Da bi zagotovili optimalno uporabo akumulatorske baterije, upostevajte naslednia opozorila in ukrepe:

• Akumulatorsko baterijo morate zavarovati pred vlago in yodo.
  Vrtno orodje in akumulatorsko baterijo skladišcite v temperaturnem območju od -20°C do 50°C. Npr. poleti akumulatorske baterije ne smete pustiti ležati na soncu v avtomobilu.

• Skladisčite akumulatorsko baterijo ločeno in ne v virtnem orodju.

• Ne puscajte akumulatorske baterije v vrtnem orodju, ko sonce direktno sije nani.

• Optimalna temperatura za shranjevanje akumulatorske baterije znaša 5°C.
  -Zračne reze akumulatorske baterije obcasno ocistite z mehkim, cistim in suhim copicem.

Močno skrajšan Čas delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora nadomesti.

Servisna sluzba in svetovanje uporabnikom

Ob vseh vprašanjih in naročilih rezervnih delov nujno navedite 10-mestno stevilko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Transport

Prilozene litij-ionske akumulatorske baterije so podvrzene zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez nadaljnih pogojev transportina na cesti.

Pri posijkah npr. s strani tretjih (npr: zracni transport ali spedicija) se morajo upostevati posebne zahtve glede embalaze in oznacitve. Pri priprivi odpreme mora biti obvezno vklucen strokovnjak za nevarne snovi.

Akumulatorske baterije posiljaje samo, ce je ohijsne neposkodovano. Prelepite odprte kontakte in zapakirajte akumulatorsko baterijo takto, da se v embalazi ne premika. Prosimo, upostevajte tudi morebitne dodatne nacionalnpredise.

Odlaganje

Odpadno vrtno orodje, akumulatorske baterije, pribor in embalzo morate reciklrati v skladu z varstvom okolja.

Vrtnih orodij in akumulatorskih baterij/baterij ne smete odvreci med hisne opadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo elektricne in elektronske naprave, ki niso vec v uporabi ter v skladu z Direktivo 2006/66/ES se morajo okvarjene ali obrajene akumulatorske baterije/baterije zbirati loceno in okolju prijazno reciklirati.

Akumulatorji/baterije:

Li-Ion:

Prosimo upostevajte opozorila, ki so navedena v poglavju Transport.

Hrvatski

Sigurnosne napomene

Pozor! Pozorno pročitajte sljedeće upute. Upoznajte se s upravljackim elementima i ispravnom uporabom proizvoda. Molimo spremite prisćnik za uporabu na sigurno mjecto radi buduje uporabe.

Procitajte priručnik za uporabu.

A-vrednovana razina buke uredaja tipicno je:

-Razina zvučnog tlaka	dB(A)	73 73 73 73
-Razina zvučne snage	dB(A)	87 87 87 87
-Nesigurnost K dB		=2,5=2,5=2,5=2,5

A-vrednovana razina buke uredaja tipicno je:

-Razina zvučnog tlaka	dB(A)	73 73 73 73
-Razina zvučne snage	dB(A)	87 87 87 87
-Nesigurnost K dB		=2,5=2,5=2,5=2,5
