Typ výrobku	Bezdrátová sekačka na trávu
Značka	Bosch
Model	AdvancedRotak 36850 (36-850)
Šířka sečení	46 cm
Výška sečení	25-80 mm (centrální nastavení, 7 poloh)
Objem sběrného koše	50 l
Hmotnost (dle EPTA normy 01:2014)	17,5 kg
Jmenovité napětí	36 V
Typ baterie	Lithium-iontová (Li-Ion)
Kapacita baterie	2,0 Ah, 4,0 Ah nebo 6,0 Ah (podle verze)
Orientační výdrž (baterie 6,0 Ah, jemná tráva)	Až 750 m²
Doba nabíjení (baterie 4,0 Ah)	Přibližně 125 min
Dodávaná nabíječka	AL 3620 CV / AL 36V-20 (2,0 A)
Hladina akustického tlaku	73 dB(A)
Hladina akustického výkonu	87 dB(A)
Hodnota vibrací (ah)	< 2,5 m/s²
Funkce sběru listí	Ano (speciální nůž)
Ukazatel naplnění	Ano (na koši)
Sklopné madlo	Ano
Bezpečnostní systém	Odpojovač, ochrana proti přetížení, ECP (Electronic Cell Protection)
Údržba	Pravidelné čištění, výměna nožů (šroub na 27 Nm)
Náhradní díly	Originální Bosch k dispozici
Záruka	2 roky (dle zákonných podmínek)

Často kladené otázky - AdvancedRotak 36850 BOSCH

Jak spustit sekačku AdvancedRotak 36850?

Ujistěte se, že je baterie nabitá a vložená. Umístěte odpojovač (bezpečnostní klíč) do jeho drážky, poté stiskněte tlačítko start. Pro zastavení uvolněte tlačítko nebo vyjměte odpojovač.

Jaká je výdrž baterie?

Výdrž závisí na kapacitě baterie a podmínkách sečení. S baterií 6,0 Ah můžete posekat až 750 m² jemné a suché trávy. Podrobnosti naleznete v tabulce v návodu.

Jak nastavit výšku sečení?

Výška sečení se nastavuje centrálně kolečkem na krytu. Je 7 poloh od 25 do 80 mm. Otáčejte kolečkem do požadované polohy.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je baterie nabitá a správně vložená, zda je odpojovač na svém místě a zda je teplota baterie v přípustném rozsahu (0-45 °C pro nabíjení, 5-50 °C pro provoz). Pokud problém přetrvává, kontaktujte servis Bosch.

Jak čistit sekačku?

Po použití odpojte baterii a vyjměte odpojovač. K čištění krytu a nožů použijte měkký suchý kartáč. Nikdy nepoužívejte vysokotlaký čistič ani vodu.

Kdy je třeba vyměnit nůž?

Vyměňte nůž, pokud je tupý, poškozený nebo pokud sečení není rovnoměrné. Používejte pouze originální nože Bosch. Utáhněte šroub na 27 Nm.

Jak nabíjet baterii?

Použijte dodávanou nabíječku (AL 3620 CV nebo AL 36V-20). Zapojte nabíječku do zásuvky, vložte baterii. Zelená kontrolka signalizuje plné nabití. Inteligentní proces se automaticky zastaví.

Jaké příslušenství je k dispozici?

Můžete zakoupit další baterie, náhradní nože a sběrný koš. Podívejte se na sortiment příslušenství Bosch.

Může sekačka sbírat listí?

Ano, nůž je navržen pro sběr podzimního listí. Pro optimální výsledek použijte maximální výšku sečení a sekejte pouze na trávníku.

Jaká jsou důležitá bezpečnostní opatření?

Noste uzavřenou obuv a dlouhé kalhoty. Nesekejte na prudkých svazích. Udržujte osoby a zvířata v bezpečné vzdálenosti. Nedotýkejte se rotujícího nože. Před údržbou přístroj vypněte.

NÁVOD K OBSLUZE AdvancedRotak 36850 BOSCH

Bezpečnostní upozorněné

Vystraha! Proctete si pozorné nasledujici Pokyny. Sezname se s obsluznymi privky a radnym pouzivanim vyrobku. Uschovejte si prosim peclive navod k pouziti pro pozdějsi potrebu.

Vysvětlívky obrázkovych symbolù na zahrámín nářadi

Vseobecn upozorneni na nebezpeci.

Proctete sinavod k pouziti.

Dbejte na to,aby nebyly v blizkosti stojici osoby zraneny odletujicimi cizimi tlesy.

Varovani: Pokud vyrobek pracuje, udržujte vuci němu bezpečné odstup.

Pozor: Nedotykejte se rotujicich noz. Noze jsou ostré. Chrante se prez ztratounohou a rukou.

Před provádením prací
údržby nebo Čistěné nebo
když necháte zahradní náradi
ský cas bez dozoru, zahradní
yypněte a Rozpojte prerušovac
el. proudu.

Nehodici se.

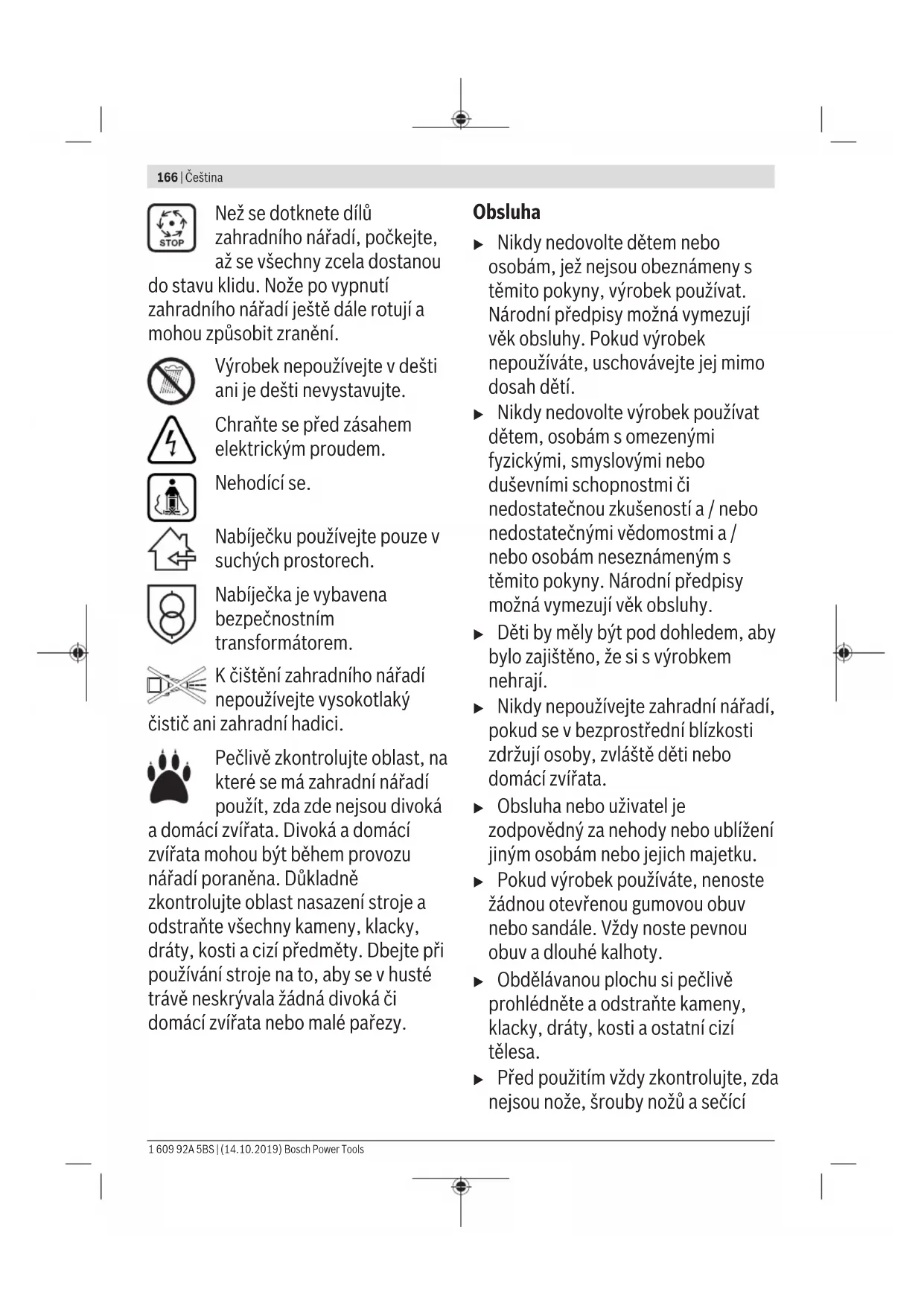

Než se dotknete dílú

zahradniho nárádi, počkejte,
až se všechny zcela dostanou
n klidu. Nože po vypnuti
ího nárádi jestě dale rotují a
zpősubit zraněné.

Vyrobek nepoužívejte v desti ani je desti nevystavujte.

Chrante se pred zasahem elektrickym proudem.

Nehodici se.

Nabiječku používejte pouze v suchých prostorech.

Nabijecka je vybavena bezpečnostím transformátorem.

K Čišění zahradiho náradí nepoužívejte vysokotláký

čistič ani zahradní hadici.

Pečlive zkontrolujte oblast, na které se má zahradni náradí použít, zda zde nejsou divoká

a domácí zviřata. Divoká a domácí
zviřata mohou byt behem provozu
náradi poraněna. Dūkladné
zkontrolujte oblast nasazení stroje a
odstraťe všechny kameny, klacky,
dráty, kosti a cizi prěděty. Dbejte pri
použivány stroje na to, aby se v huste
trave neskývala zádná divoká cis
domácí zviřata nebo malé pářezy.

Obsluha

Nikdy nedovolte detem nebo osobam, jez nejsou obeznameny s temitoPokyny,vyrobek pouzivat. Narodni predpisy mozná vymezuji vek obsluhy.Pokud vyrobek nepouzivate,uschovavejte jej mimo dosah deti.
Nikdy nedovolte vyrobek použivat detem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi ci nedostatečnou zkuseností a / nebo nedostatečnými vědomostmi a / nebo osobám neseznáméným s temito pokyny. Národní prédpisy možné vymezuji věk obshluhy.
Deti by mely byt pod dohledem,aby bylo zajisteno, ze si s vyrobkem nepraji.
Nikdy nepouživejte zahradni náradi,Pokud se v bezprostřední blízkosti zdržují osoby, zvlasté deti nebodomáci zviřata.
Obsluha nebo uživatel je zodpovedný za nehody nebo ublizení jinám osobám nebo jejich majetku.
Pokud vyrobek používáte, nenoste zádnou otevřenou gumovou obuv nebo sandále. Vždy noste pevnou obuv a dlouhé kalhoty.
Obdelavanou plochu si peclive prohlédnete a odstrahte kameny, klacky, draty, kosti a ostatni cizi telesa.
Pred pouzitim vždy zkontrolujte, zda nejsou noze, srouby nožu a secić

sestava opotbrebované nebo poskozené. Opotbrebované nebo poskozené noze a tež srouby nožu vyměnte vždy v celé sade, aby se zamezilo nevyvä Zenosti.

• Secte jen za Dennisho svetla nebodobreho umelého osvetleni.
  Při spatnych povětrnostních podminkách, zejměna pri nastupujíci borce, s travní sekackou nepracujte.
  Zahradni náradi podle moznosti neprovozujte pri mokré trave.
  Chodte stale klidnym tempem, nikdy rychle nebehejte.
  Nikdy neprovozujte zahradni náradi's vadinymi ochrannymi pripravky, kryty nebo bez bezpečnostnich zařizení, jako např. bez ochrany proti odmrstěné i / nebo bez sberného koše na trávu.
  Pro Vasi vlastni ochranu doporučujeme nošeni ochrany sluchu.
  Vyrobek nepouzivejte,Pokud jste unaveni ci nemocni nebo pod vlivem alkoholu,drog ci leku.
  Prace na svazich muze byt nebezpecná:

• Nesečte Žádné obzvlást príkre strné.

• Na sklonénych plochach nebo na mokré travé dbejte neustále na bezpečnou stopu.

• Na sklonenych plochach secte vzy naprć a nikdy smre rem nahoru a dolu.

• Pri změne směru na svazích si počínejte nanejvy's opatrné.

Prichuzi pozpátku nebo pri tazeni zahradiho na radisi pocejte nanejvys opatne.
Zahradni náradi posunujte pri secen i vždy kupredu a nikdy ho netáhněte k tělu.
Pokud musite zahradni naradi kvuli preprave naklopit, kdyz prejizdite nezatravnene plochy nebo kdyz prepravujete zahradni naradi k secen a od secen oblsti, pak musi noze stat.
Zahradni náradi pri startu nebo rozbéhu motoru nenaklanëjte.
Zahradni náradi zapnete jak je popsano v navodu k obsslze a dbejte na to, aby byly Vase nohy vzdaleny dostatecné daleko od rotujicich dlü.
Nedaveje své ruce a nohy do blízkosti nebo pod rotujíci díly.
Kdyz pracujete se zahradnim naradim, udrzujte odstup vuci chrlici zone.
Nikdy nezvedejteresp.nenoste zahradni naradi'sbezicim motorem.
Dbejte na to,aby pri uskladneni zahradni naradi stalo vsemi 4 koly na zemi.
Zahradni náradi zdvihejte pouze za nosnou rukojet. Nosnou rukojeti manipulujte opatrne.
Neprovádejte na stroji zadné zmeny. Nepripustné zmeny mohou negativné ovlivnit bezpečnost Vaseho stroje, věst ke zvyšenému

hluku a vibracim a zhorsenemu vykonu.

Sbirání listí

Nüz pro sbirani listi je tvarovany tak,
aby mohl z Vaseho travniku nabirat podzimni listi. Aby tato funkce dosáhla optimálnoho vysledku, je tbreba dodržet následujíci:

-Sbirejte listi pouze pri maximni vysce seceni.
-Sbirejte listi pouze na Vasem travniku.
- Pred sbiránim listi provedte kontrolu pracovni plochy a udržujte odstup od ostatníh lidí, domácích zviřat, skleněných prědmetů a aut.

Přerušovac okruhu el. proudu Rozpojte

-Vzdy, kdyz se od zahradiho naradi vzdalite.
- Před odstraněním zablokováni.
- Když zahradni náradí kontrolujete, cistite nebo na něm pracujete.
- Po kolizi s cizim t'élesem; ihned zkontrolujte poškození zahradniho nažáda,Pokud je to nutné, vyměnte núž.
- Když zahradni náradi začné nezykle vibrovat (okamžitě zkontrolujte).

Udrzba

Kdyz manipulujete nebo pracujete v oblasti ostrzych noź,źdy nods zahradni rukavice.

Zajistete pevné usazení vsech matic, cepu a sroubu, tim je umožněna bezpečná prace s vyrobkem.
Pravidelné kontrolujte stav a opotrebení sberného vaku na travu.
Pravidelné kontrolujte stav a opotbrebeni sberného koš na travu.
Vyrobek kontrolujte a opotbrebované nebo poskozené dily pro jistotu nahrad'te.
Používejte výhradné pro toto zahradní nářadi určěné secíchí nože.
Zajistete,abyvymené dily pochazely od firmy Bosch.
- Pred uskladnenim zajistete, aby byl vyrobek cisty a bez usazenin. Je-li tbreba, vycistete jej pomoci mekkéhoSucheho kartace.

Bezpečnostní upozorněné a pokyny pro optimálné zacházení s akumulátorem

Drive nez vlozite akumulator, zajistete, aby bylo zahradni naradi vypnute a byl Rozpojen prerusovac okruhu el. produ. Vlozeni akumulatoru do zahrdniho naradi, jez je zapnute, muze vest k urazum.
Používejte pouze pro toto zahradni nářadi urçéné akumúlátory Bosch. Použiti jin'ych akumúlatoru mûze věst k poraněním a k nebezpeci požáru.
Neotvirejte akumulator. Hrozi nebezpeci zkratu.

Chrahte akumulator prd horkem, napr. i prd trvalym slunecnim zarenim, prd ohnem, vodou a vlhkosti. Existute nebezpeci vybuchu.

Nepouživaný akumulator uchovávejte mimo kancelárské sponky, mince, kliče, hřebíky, srouby nebo jiné drobné kovové prédmety, které by mohy zpúsobit prěmostění kontaktu. Zkrat mezi kontakty akumulatoru muže zpúsobit popáleniny nebo požár.
Pri poskozeni a nespravnem pouzivani akumulatoru mohouunikat vypary. Prostor vetrejte a pri potizich vyhledejte lekare. Vypary mohou draždit dychací cesty.
Akumulator pouzivejte pouze v produitech vyrobce. Jen tak bude akumulator chroneny prd nebezpecnym pretizemim.

Spicatymi predmety, jako napr. hrebiky nebo sroubovaky, nebo pusobenim vnéjsily muze dojit k poskozeni akumulatoru. Uvnit'me dojit ke zkratu a akumulator muze začit hořet, muzezněj unikat kouri, muze vybouchnout nebo se prehrát.
Akumulator nezkratujte. Existuje nebezpeci vybuchu.
- Chrahte akumulator prd vlhkosti a vodou.
Zahradi nara di a akumulator skladujte pouze v teplotnim rozsahu od -20^ do 50^ .Nenechaveje zahradi nara di napr. v lete lezet y aute.
Pfleziostne yvistete vetraci otvory akumulatoru mekkym, cistym a suchym stetcem.

Bezpečnostní upozorněné pro nabíječky

bezpečnostnich upozorněni a pokynů můze mít za následek uraz elektrický proudem, požár

a/nebo tězká poraněné.

Vsechnabezpecnostnufupozorneniapokynydo budoucnasuchoveje.

Nabiječku používejte Jen tehdy,Pokud muzěte vsechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi príslúnéPokyny.

Nikdy nedovolte nabiječku použivat detem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi ci nedostatečnou zkusenosti a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s temito pokyny. Národní prédpisy mohou vymezovat věk obshluhy.
Dohlizejte na deti. Tak bude zajsteno, ze si deti nebudous nabijeckou hrat.
Nabijejte pouze lithium-iontove akumulatory Bosch s kapacitou od 2,0 Ah (od 10 akumulatorovych clanku). Napeti akumulatoru musi opovidat nabijecimu napeti nabijecky. Nenabijejte zdné nedobijeci akumulatory. Jinak

existujenebezpeci pozaru a vybuchu.

Chrahte nabiječku pred desstěm a vlhkm.

Vnikutvodydo nabijecky zvysu erizikozasahu elektrickym prudem.

Nabijecka se musi udržovat v cistote. Pri znečistěni hroží nebezpeci zásahu elektrickým proudem.
Pred kazdym pouzitim zkontrolujte nabiječku, kabel a zastrčku. Pokud zjistite poskozeni, nabiječku nepouživeje. Neotevirejte sami nabiječku a nechte ji opravit pouze kvalifikovanymi odbornymi pracovniky a pouze za použiti originánlich nahradhnic dilu.

Poskozené nabijecky, kabely a zastrcky zvysuji riziko zasahu elektrickym proudem.

Nabiječku nepoužívejte na snadno hořlavěm podkladu (napr. papiru, textilich), resp. v hořlavěm prostředí. Protože se nabiječka pri provozu zahríva, hroží nebezpecí požáru.
Nezakryveje vtetrac otvory nabijecky. Nabijecka se jinak muze prehrat a nebude radne fungovat.
Pro zvyşenou elektrickou bezpečnost se doporučuje použī proudoveho chraniče s max. vybavovacim proudem 30 mA. Pred použitim vždy zkontrolujte Vás proudový chranić FI.

Symboly

Nasledující symboly mají vyznam pro Čětní a pochopení námodu k obsluze. Zapamatujte si symboly a jejich vyznam. Správná interpretace symbolů Vám pomůže vyrobek lépe a bezpečnéji použivat.

Symbol Význam
	Směr pohybu
	Směr reakce
	Noste ochranné rukavice
	Hmotnost
	Zapnutí
	Vypnutí
√	Dovolené počinání
×	Zakázané počinání
CLICK	Slyšitelné zvuk
	Příslušenstvi/náhradní díly

170|Cestina

Urcené použiti

Zahradi nárdí je urçeno k sečeni trávy v soukromém sektoru.

Zahradni nárdi není urceno ke strihání zivého plotu, zastrihávání, drceni atd.

Zahradni náradi je urceno k secení travy na zemi.

Technická data

Travní sekačka AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Objednaci Čísló		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
Jmenovité napěti V 36 36 36 36
Šiřka nožovéskřině	cm 42 42 42 46
Výška sečenímm 25 - 80 25 - 80 25 - 80 25 - 80
Objem sběrného vaku na trávu	l 50 50 50 50
Hmotnost podleEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Sériové Čísló viz typový štětek na zahradním nářadi
Povolená teplota prostředí
- prí nabijeni°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- prí provozu°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- prí skladování°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akumulátor Li-ion Li-ion Li-ion Li-ion
Jmenovité napěti V 36 36 36 36
Objednaci Čísló/kapacita
- 2 607 336913/1 607 A3502V	Ah -	2 x 2,0 --
- 2 607 336915/2 607 337047	Ah	4,0 -	4,0	4,0
- 1 607 A35058	Ah - - - -
Počet Članků akumulátoru
- 2 607 336913/1 607 A3502V		- 10 - -
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		- - - -

Vsechny hodnoty v toto navodu byly namereny pro pouziti do mene nebo rovno 2000 metru nad hladinou more.

Cestina|171

Travní sekačka Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Objednaci Čísló		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Jmenovité napěti V 36 36 36 36
Šīfka nožové skříně cm 46 46 42 46
Výška sečení mm 25 - 80 25 - 80 25 - 80 25 - 80
Objem sběrného vaku na trávu	I 50 50 50 50
Hmotnost podle EPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Sériové Čísló viz typový štítek na zahradním nářadi
Povolená teplota prostředí
- prí nabijeni °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- prí provozu °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- prí skladování °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akumulátor		Li-ion	Li-ion	Li-ion	Li-ion
Jmenovité napěti V 36 36 36 36
Objednaci Čísló/kapacita
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Počet Članků akumulátoru
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	-	-

Vsechny hodnoty v toto navodu byly namereny pro pouziti do mene nebo rovno 2000 metru nad hladinou more.

Nabijecka		AL 3620 CV	AL 36V-20
ObjednaciCIDSO	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
NabijeciProud	A	2,0	2,0
Doba nabijeni (vybitý akumulátor)
– Akumulátor s 2,0 Ah	min	65	65
– Akumulátor s 4,0 Ah	min	125	125
– Akumulátor s 6,0 Ah	min	185	185
Hmotnost podle EPTA-Procedure 01:2014	kg	0,55	0,55
Třída ochrany		☐/II	☐/II

172 | Čestina

Informace o hluku a vibracich

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Hodnoty emise hluku zjiisteny podle EN 60335-2-77

Hodnocená hladina hluku A stroje cini typicky:

-Hladina akustického tlaku	dB(A)	73 73 73 73
-Hladina akustického vykonu	dB(A)	87 87 87 87
-Nepřesnost K dB	=2,5=2,5=2,5=2,5

Celkovi hodnoty vibracih (vektorovy sucet tri os) a nepresnost K zjiysteny podle EN 60335-2-77

-Hodnota emise vibrací \( {a}_{h} \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	\( < 2,5 < 2,5 < 2,5 < 2,5 \)
-Nepřesnost K m/s	2	\( = 1,5 = 1,5 = 1,5 = 1,5 \)

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Hodnoty emise hluku zjiisteny podle EN 60335-2-77

Hodnocená hladina hluku A stroje cini typicky:

Cil počinány Obráze	Strana
	k
Obsah dodávyA)	A 366
Odklopení rukojeti	B 367
Nastavení pracovní výšky
Nasazení/odejmutí sběrného koš na trámnu	C 368
Nastavení výšky sećeni D 369
Nasazení akumulátoru E 369
Provoz	F 370
-Vloženi prěrušováče okruhu el. proudu -Zapnutí

Cil poćínái Obráze	Strana
	k
- Sečeni
- Vypnutí
- Odstraněni prěrušovace okruhu el.
proudu
Odejmutí akumulátoru G 371
Pracovné poukyn „sečeni“ H 371
Ukazatel stavu naplěnéni - sběrný koš
prázdný/plný	I 372
Sklopení rukojeti J 373
Ádžržba nože/výměna nože K 374
Cil počinámí Obráze	Strana
k
Volba príslušenství L 374

A) Zobrazené nebo popsané prislustenstvi nepatri k standardnimu obahu dodavky. Kompletni prislustenstvi naleznete v našem programu prislustenstvi.

Uvedeni do provozu

Pro Vaši bezpečnost

Vystraha! Driye, nez provedete prace udrzby nebo cisnteni, zahradni na radi vypnete, Rozpojte prerusovac okruhu el. proudu a odstrahte akumulator. Totéz plati, kdyje poskozeny, naiznuty nebo zamotany kabel spinae.
Noze se po vypnuti zahradniho náradi jestě několik sekund dale toci.
Pozor: Nedotykejte se rotujicho seciciho noze.

Nabijeni akumulátoru

Akumulator je vybaveny kontrlou teploty, jez dovoli nabijeni pouze v rozsahu teploty mezi 0^ a 35^ . Tim se dosahne vysoke zivotosti akumulatoru.

Upozorneni: Akumulator se dodáva castečné nability. Pro zaruceni plného vykonu akumulatoru jej préd prvnim nasazením v nabijéce zcela nabijte.

Akumulator Li-ion Ize bez zkraceni zivotnosti kdykoli nabit.
Pferuseni procesu nabijeni akumulatoru neskodi.
Lithium-iontoy akumulator je diky „Electronic Cell Protection (ECP)“ chroneny proti hlubokemu vybiti. Pri vybitem akumulatoru se stroj pomoci ochrannego obvodu vypne: Zahradni nariadu uz dale nepracuje.

Po automatickem vypnuti stroje uz dale netlachte na spinač. Akumulator se muze poskodit.

Ridte se Pokyny pro likvidaci akumulatoru.

Proces nabijeni zaćná, jakmile se sǐtová zástřka nabiječky
zastré do zásuvky a akumulator vloží do nabiječky.
Díky intelligentu zpúsobu nabijeni se automaticy
rozpozná stav nabití akumulatoru a v závislosti na teplatě a
napěti akumulatoru zvolí optimálné nabijeć proud.

Tim se setri akumulator a zustavapri ulozeni v nabijece vzy zcela nabity.

Vyznam indikačnich prvkù na nabiječce (AL 3620 CV/AL 3640 CV/AL 36V-20)

Proces rychlonabijeni

Proces rychlonabijeni je signalizovan blikanim zeleného ukazatele nabijeni akumulatoru.

Indikačni prvek na akumulátoru: Bēhem

procesu nabijeni se tri zelené LED kontrolky po sobě krátce rozsvěcují a zhasinají. Akumulator je plné nablity, když tyto tri zelené LED kontrolky sviti trvale. Asi 5 minut poté, co byl akumulator plné nabit, tri zelené LED kontrolky opět zhasnou.

Upozorneni: Proces rychlonabijeni je mozny jen tehyd, kdyje teplota akumulatoru v priustnem rozsahu nabijeci teploty, viz odstavec „Technická data".

Trvalé svétlo zeleného LED ukazatele signalizuje, ze akumulátor je zcela nabitý.

Navic se ozve na dobu ca. 2 sekund signalniusticky signalizuje plne nabit akumulatoru.

Akumulátor Ize následné odejmout k okamžitému použiti.

Bez nastréného akumulatoru signalizuje trvalé svétlo LED
ukazatele, ze sǐtová zástrčka je zasunuta do zásuvky a
nabijěcka je priapravena k provozu.

Teplota akumulatoru pod 0^ nebo prses 45^

odstavec „Technická data". Jakmile se dosyhne pripustného rozsahu teploty, prépne se nabijecka automaticky na rychlonabijeni.

Lezi-li tepota akumulatorvne priustnelo rozsahu tepoty nabijeni, sviti pri nasazen do nabijecky cervena LED akumulatoru.

Nabijeci proces není mozný

Existuje-li jiné naruseni procesu nabijeni, pak je to signalizovano blikanim Červeneho LED ukazatele.

Proces nabijeni nelze nastartovat a nabijeni akumulatoru neni mozne (viz „Hledani zavad").

Upozornénkabijeni

Dbejtupozornénkzprcovaniodpadu.

Chlazení akumulátoru (Active Air Cooling)

Rizeni ventilatoru, integrovan v nabijeece, sleduje teplotu vlozeneho akumulatoru. Lezi-li teplota akumulatoru nad 30 ^ C, je akumulator ventilatorem ochlazovan na optimn teplotu nabijeni. Zapnuty ventilator vytvarı ventilacni sum.

174 | Čestina

Pokud ventilator nebeži, je teplota akumulatoru v optimalmim rozsahu teploty nabijeni nebo je ventilator vadny. V tom pripadé se prodlužuje doba nabijeni akumulatoru.

PracovíPokyny

Ukazatel stavu nabiti akumulátoru

Akumulator je vybaveny ukazatelem stavu nabiti, jez indikuje stav nabiti akumulatoru. Ukazatel stavu nabiti sestava ze 3 zelenych LED.

Stisknéte tlačitko pro zobrazení stavu nabiti, aby se ukazatel stavu nabiti aktivoval. Po ca. 5 sekundách ukazatel stavu nabiti automaticky zhasne.

Stav nabitlze zkontrolovat i pri odejmutem akumulatoru.

Ukazatel LED Kapacita akumulatoru

Trvalé svétlo 3 zelené LED ≥ 2/3

Trvalé svétlo 2 zelené LED ≥ 1/3

Trvalé svétlo 1 zelená LED ≤ 1/3

Blikajci 1 zelená LED rezerva

Nesviti-li po stiskuti tlačitka Žadna LED, je akumulator vadny a musi se vyměnit.

Z bepecnostnich duvodu lze dotaz na stav nabiti uskutechnit pouze u zahradiho naradi stojiciho v klidu.

Bēhem procesu nabijeni se tri zelené LED kontrolky po sobe krátce Rozsvěcuji a zhasinají. Akumulator je plné nabitý, když tyto tri zelené kontrolky LED svítí trvale. Asi 5 minut poté, co byl akumulator plné nabit, tri zelené LED kontrolky opét zhasnou.

Ukazatel akumulátoru pro kontrolu teploty

Cervena LED ukazatele pro kontrolu teploty signalizuje, ze akumulator nebo elektronika zahradniho naradi (pri vlozenem akumulatoru) nejsou v optimalmim rozahu teploty. V tom pripadé zahradni naradi nepracuje nebo nepracujes plnym vykonem.

Při teplotě prěs 70°C se akumulator vypne na dobu, než se opét dostane do priplustného rozsahu provozní teplotý.

Kontrola teploty elektroniky zahradiho náradí

Cervena LED sviti pri stiskuti spinae trvale: Teplota elektroniky zahradiho naradi cini mene nez 5^ nebo vice nez 75^

Pri teplote pres 90^ se elektronika zahradniho na radi vypne na dobu, nez se opet dostane do priustneho rozsahu provozni teploty.

Casté zapínani a vypínani zahradiho nárdí během procesu secení rovnéž snizuje vykon secení (dobu chodu na akumulátor).

Pro optimalizaci vykonu seceni (doby chodu akumulatoru) se doporučuje sekat castěji, zvětsit vyšku secení a chodit primefeným tempem.

Nizé uvedeny priklad ukazuje souvislost mezi yskou seceni a vkyonem seceni ve vztahu k jednomu nabit akumulatoru.

Podminky sečeni

Velmi rídka, SUCHátrava

Vykon secenl

Akumulator s 2,0 Ah až 250 m

Akumulator s 4.0 Ah až 500 m

Akumulator s 6.0 Ah až 750 m

Pro prodlouzeni doby chodu lze zakoupit v autorizovanem servisnim stredisku pro zahradni naradi Bosch dodatecny akumulator.

Hledání závad

Priznak Mozná pricina Odstraneni

Motor se nerozebehne Vadna vinitni kabelaz zahradniho na radi Obratte se na zakaznicky servis Bosch

Vybity akumulator Nabijte akumulator

Pfiliis studeny/horky akumulator Akumulator neche ohr'at/ochladit

Přilíš dlouhá tráva Max. prípustné výška trávy je 30 cm snejvětám

nastavenim vysky seceni

Příznak Možná prěcina Odstraněné
	Projevila se motorová ochrana Motor nechte vychladnout a nastavte větěsí výšku sečeni
	Přerušovač okruhu el. proudu není správně / není zcela vložený	Vložte správně
Zahradní nářadi běží prěrušovaně	Vadná vinitří kabeláž zahradního nářadi Obratte se na zákaznický servis Bosch
	Projevila se motorová ochrana Motor nechte vychladnout a nastavte větěsí výšku sečeni
Zahradní nářadi zanechávacnepravidelný obrasecenía / nebo motor pracuje těžce	Přilíš nízká výška sečeni Nastavte větěsí výšku sečeni
	Tupyůž	Núž vyměnte (viz obrázek K)
	Možné ucpání Zahradní nářadi vypněte a Rozpojte	prěrušovacokruhu el. proudu
		Zkontrolujte a popř. uvolněte spodní stranuzahradního nářadi (noste vždy zahradní rukavice)
	Nesprávně dokola namontovaný núž Núž namontujte dokola správně
Po zapnutí zahradnínoḥ nářadi se núž netočí	Noži prěkáží tráva Zahradní nářadi vypněte a Rozpojte prěrušovacokruhu el. prouduOdstraťte ucpání (noste vždy zahradní rukavice)
	Uvolněná matice/šroub noze Matici/šroub noze utáhněte (27 Nm)
Silné vrace/hluk Uvolné námatice/šroub noze Matici/šroub noze utáhněte (27 Nm)
	Poškozený núž	Núž vyměnte (viz obrázek K)

Akumulátor a nabíčka

Příznaky Možná prěcina Odstraněné
Bliká Červéný uzazatel nabijeni akumulátoru na nabijěčce	Akumulátor není (správně) nasazený Nasad'te akumulátor správně do nabíječky
	Znečistěné kontakty akumulátoru Kontakty akumulátoru očistěte; např. několíkerým zasunutím a vytažením akumulátoru, popř. akumulátor nahrad'te
Nabíjecí proceůné možný	Vadný akumulátor Akumulátor nahrad'te
Ukazatelé nabíjení akumulátoru na nabíječce nesvítí	Sítová zástrěcka nabíječky není (správně) zastrěcena Sítovou zástrěku (zcela) zastrěte do zásuvky
	Zásuvka, sítový kabel nebo nabíječka mají závadu Zkontrolujte sítové napěti, nabíječku przy. nechte zkontrolovat autorizovaným servisín střediskem pro elektrónářadi Bosch

Udrzba a servis

Péce o akumulátor

Vystraha! Drive, nez provedete prace udrzby nebo cishtei, zahradni na radi vypnete, Rozpojte prerusovac okruhu el. proudu a odstrahte akumulator a tez sbernyvak na travo.
Kdy manipulujete nebo pracujete v oblasti ostrych nozu, vzy nods zahradni rukavice.

Pro zaruceni optimalinho pouzivani akumulatoru dbeje nasledujich upozorneni a opatreni:

• Chrahte akumulator preevlhkestia vodou.
  Zahradi nárādi a akumulator skladujte pouze v teplotnim rozsahu od -20°C do 50°C. Nenechávejte zahradi nárādi např. v lěte ležet v autě.

• Akumulátor uskladněte oděleně a nikoly v nabíječce.

• Pri primém slunečním zárení nenechávejte akumulator v zahradnim nařadi.
• Optimálne teploa pro uskladnéí akumulátoru Čiž 5°C.
• Prilezitostne vycistete vetraci otvory akumulatoru mekkym, cistym a suchym stetcem.

Vyrazne zkracena doba provozu po nabiti ukazuje, ze je akumulator opotbrebovan y musi se nahradit.

Zákaznická sluzba a poradenstvohledně použiti

U všech dotazu a objednávek nahradních dīlū nezbytně prosím uvádejte 10-mistné objednaci cislo podle typového Šṭitku vyrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Obsažéné lithium-iontové akumúláry podléhaji požadavkūm zákona o nebezpečných nákladech. Tyto akumúláry mohou být bez dalsich podminek prepravóny uživatelem po silnici.

Při zasilani prostřednictv mtre osoby (napr.: letecka praprava nebo spedice) je tbreba brat zretel na zvlastni požadavky na baleni a oznaceni. Zde musi byt pri priprave zasilky nezbytné prižván expert na nebezpečné náklady.

Akumulatoryzasilejte pouze tehy,Pokud je teleso neposkozene. Otevrene kontakty prelepte lepi ci paskou a akumulator zabalte tak,aby se v obalu nemohl pohybovat. Dodrzujte prosim takpripadne dalsi narodni predpisy.

Zpracováni odpadù

Zahradni nara diakumulatory, prslsenssti a obaly maji byt dodany k opetovnemu zhodnoceni neposkozujcimu zivotni prostredi. Nemyhazujte zahradni na radi a akumulatory/ baterie do domovnho odpadu!

Pouze pro zeme EU:

Podle evropske smernice 2012/19/EU museji byt neupotrbeitelna elektricka a elektronicka zafrzeni a podle evropske smernice 2006/66/ES vadne nebo opotrbované akumulatory/baterie oddelenh shromazdemyadanyk opetovnemu zhodnocenin neposkozujcimu zivotni prostrejd.

Akumulatory/baterie:

Li-ion:

Dbejte prosim upozorneni v odstavci Preprava.

Slovenčina

Bezpecnostné pouyny

Pozor! Starostlivo si prečitajte polkyny uvedeni v nasledujúcom,texte.

Dókladne sa oboznámte s obslužnými prvkami a so správnym používaním tohto vyrobku. Návod na používanie si laskavo starostlivoschovajte na neskorsie použivanie.

Záhradnicke náradie vypnite a uvol'nite odpojovač elektrického obvodu pred každou

udrzbou alebo pred kazdym cistenim, alebo vzdy vtedy, ked zahradnicke naradie nechavate hoci len na kraku chvilu bez dozoru.

Nabijačku používajte len v suchych miestnostiich.

Tato nabijačka je vybavená bezpečnostným transformátorom.

ani sandále. Pri prácí nods vždy pevnú obuv a dlhé nohavice.

bijačky, káble a zástrčky zvyšuju riziko zásahu elektrickým prudom.

Vyhodnota hodnota hludiny hluku A tohto náradia je typicky:

- Hladina akustické-ho tlaku	dB(A)	73 73	73 73
- Hladina akustické-ho vykonu	dB(A)	87 87	87 87
-Nepresnost mera-nia K	dB	=2,5	=2,5	=2,5	=2,5
Celkové hodnoty vibrácii ah (suma vektorov troch smerov) a nepresnost merania K zistované podla normy EN 60335-2-77
-Hodnota emisie vibrácii a.	m/s2	<2,5	<2,5	<2,5	<2,5
-Nepresnost mera-nia K	m/s2	=1,5	=1,5	=1,5	=1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Informáce o emisi hlucnosti zistovane podla normy EN 60335-2-77

Vychodnotená hodnota hluku A tohto náradia je typicky:

184 | Slovencina

		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
		3600 HB9 8023600 HB9 872	3600 HB9 803	3600 HB9 606 3600 HB9 901
-Hladina akustické-ho tlaku	dB(A)	73	73 73 73
-Hladina akustické-ho vykonu	dB(A)	87	87 87 87
-Nepresnost' mera-nia K	dB	=2,5 = 2,5 = 2,5 = 2,5
Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnost' merania K zistované podl'á normy EN 60335-2-77
-Hodnota emisie vibrácií aₙ	m/s²	< 2,5 < 2,5 < 2,5 < 2,5
-Nepresnost' mera-nia K	m/s²	=1,5 =1,5 =1,5 =1,5

Montáž a prevalzka

Pozor! Zähradnicke náradie vypnite, uvo'nite odpojovac elektrického obvodu a demontujte z náradia aku

mulátor pred kazdou udrzbou a pred kazdym cistenim náradia. To isté platí v tripade, ak je poskodeny, narezany alebo zauzlený kabel vypinaça.

Po vypnuti tohto zahradnickeho náradia sa noze este niedokko sekund otacaju d'alej.
Zachovajte opatnost: Nedotykajte sa rotujuceho rezacieho noza.

Nabijanie akumulatorov

Akumulator je vybaveny tepelnou poistkou, ktorá dovolni nabijanie akumulatora len v rozsahu teplot medzi 0^ a 35^ . Vd'aka tomu sa dosiahne vyssia zivotnost akumulatora.

Vyrazne skrátné prevázková doba akumulátoro po jeho dobití signalizuje, ze akumulátor je opotrebovaný a treba ho vymenit za nový.

Trvalé svetlo 1 zelená dióda ≤ 1/3 LED

Rezací výkon
Akumulátor s kapacitou 2,0 Ah	do 250 m²
Akumulátor s kapacitou 4,0 Ah	do 500 m²
Akumulátor s kapacitou 6,0 Ah	do 750 m²

Vyrazne skrátena prevadzková doba akumulátora po jeho dobití signalizuje, ze akumulátor je opotrebovaný a treba ho vymenit za nový.

Zákaznicka sluzba a poradenstvo ohladom použitia

Neodhadzujte opotrebované záhradnicke nár die ani akumúlátory/batérié do komunálneho odpadu!

Len pre krajiny EU:

Podla Europskej smernice 2012/19/EU sa musia nepouzi-telne rucne elektricke a elektronicke pristroje (eletro-spotrebic) a podla europskej smernice 2006/66/ES sa musia poskodené alebo opotrebované akumulatory/batérié zbiera'se separovane a treba ich davaf na recyklaciu zodpovedajucu ochrane zivotného prostredia.

Akumulatory/batierie:

Litiovo-IONOVAKUMULATORY:

Dodržte laskavo Pokyny uvedene v odseku Transport.

Magyar
