AdvancedRotak 36850 - Muruniiduk BOSCH - Tasuta kasutusjuhend

Toote tüüp	Juhtmevaba muruniiduk
Bränd	Bosch
Mudel	AdvancedRotak 36850 (36-850)
Lõikelaius	46 cm
Lõikekõrgus	25-80 mm (keskelt reguleeritav, 7 asendit)
Kogumiskoti maht	50 L
Kaal (vastavalt EPTA protseduurile 01:2014)	17.5 kg
Nimipinge	36 V
Aku tüüp	Liitium-ioon (Li-Ion)
Aku mahtuvus	2.0 Ah, 4.0 Ah või 6.0 Ah (olenevalt versioonist)
Ligikaudne tööaeg (6.0 Ah aku, peen muru)	Kuni 750 m²
Laadimisaeg (4.0 Ah aku)	Umbes 125 minutit
Kaasasolev laadija	AL 3620 CV / AL 36V-20 (2.0 A)
Helirõhutase	73 dB(A)
Helivõimsustase	87 dB(A)
Vibratsiooniväärtus (ah)	< 2,5 m/s²
Lehtede kogumise funktsioon	Jah (spetsiaalne tera)
Täituvuse indikaator	Jah (koti peal)
Kokkupandav käepide	Jah
Ohutussüsteem	Lüliti, ülekoormuskaitse, ECP (elektrooniline elementkaitse)
Hooldus	Regulaarne puhastamine, terade vahetamine (27 Nm poldid)
Varuosad	Originaalsed Bosch varuosad saadaval
Garantii	2 aastat (vastavalt seadusandlusele)

Korduma kippuvad küsimused - AdvancedRotak 36850 BOSCH

Kuidas käivitada muruniiduk AdvancedRotak 36850 ?

Veenduge, et aku on laetud ja sisestatud. Pange lüliti (ohutusvõti) oma kohta, seejärel vajutage käivitusnuppu. Peatamiseks vabastage nupp või eemaldage lüliti.

Kui pikk on aku tööaeg ?

Tööaeg sõltub aku mahtuvusest ja niitmistingimustest. 6.0 Ah akuga saate niita kuni 750 m² peent ja kuiva muru. Lisateavet leiate juhendi tabelist.

Kuidas reguleerida lõikekõrgust ?

Lõikekõrgust reguleeritakse keskse ketta abil korpusel. Seal on 7 asendit vahemikus 25 kuni 80 mm. Pöörake ketast soovitud asendisse.

Mida teha, kui mootor ei käivitu ?

Kontrollige, kas aku on laetud ja õigesti sisestatud, lüliti on paigas ja aku temperatuur on lubatud vahemikus (0-45°C laadimiseks, 5-50°C töötamisel). Kui probleem püsib, võtke ühendust Bosch klienditeenindusega.

Kuidas puhastada muruniidukit ?

Pärast kasutamist eemaldage aku ja lüliti. Kasutage pehmet ja kuiva harja korpuse ja terade puhastamiseks. Ärge kunagi kasutage kõrgsurvepuhastit ega vett.

Millal tuleks tera vahetada ?

Vahetage tera, kui see on nüri, kahjustatud või niitmine muutub ebatasaseks. Kasutage ainult originaalseid Bosch terasid. Pingutage polt 27 Nm jõuga.

Kuidas akut laadida ?

Kasutage kaasasolevat laadijat (AL 3620 CV või AL 36V-20). Ühendage laadija pistikupessa, sisestage aku. Roheline tuli näitab täis laetust. Arukas protsess lõpetab automaatselt.

Millised tarvikud on saadaval ?

Saate osta lisasid, varuterasid ja kogumiskoti. Tutvuge Bosch tarvikute valikuga.

Kas niiduk suudab koguda lehti ?

Jah, tera on konstrueeritud sügislehtede kogumiseks. Kasutage maksimaalset lõikekõrgust ja niitke ainult muru, et saavutada parim tulemus.

Millised on olulised ohutusmeetmed ?

Kandke kinniseid jalanõusid ja pikki pükse. Ärge niitke järskudel nõlvadel. Hoidke inimesed ja loomad eemal. Ärge puudutage pöörlevat tera. Enne hooldust lülitage seade välja.

KASUTUSJUHEND AdvancedRotak 36850 BOSCH

Tähelepanu! Lugege järgmised juhised tāhelepanelikult lábi. Tutvuge aiatööriista ja selle juhtkomponentide nōuetekohase

kasutusega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.

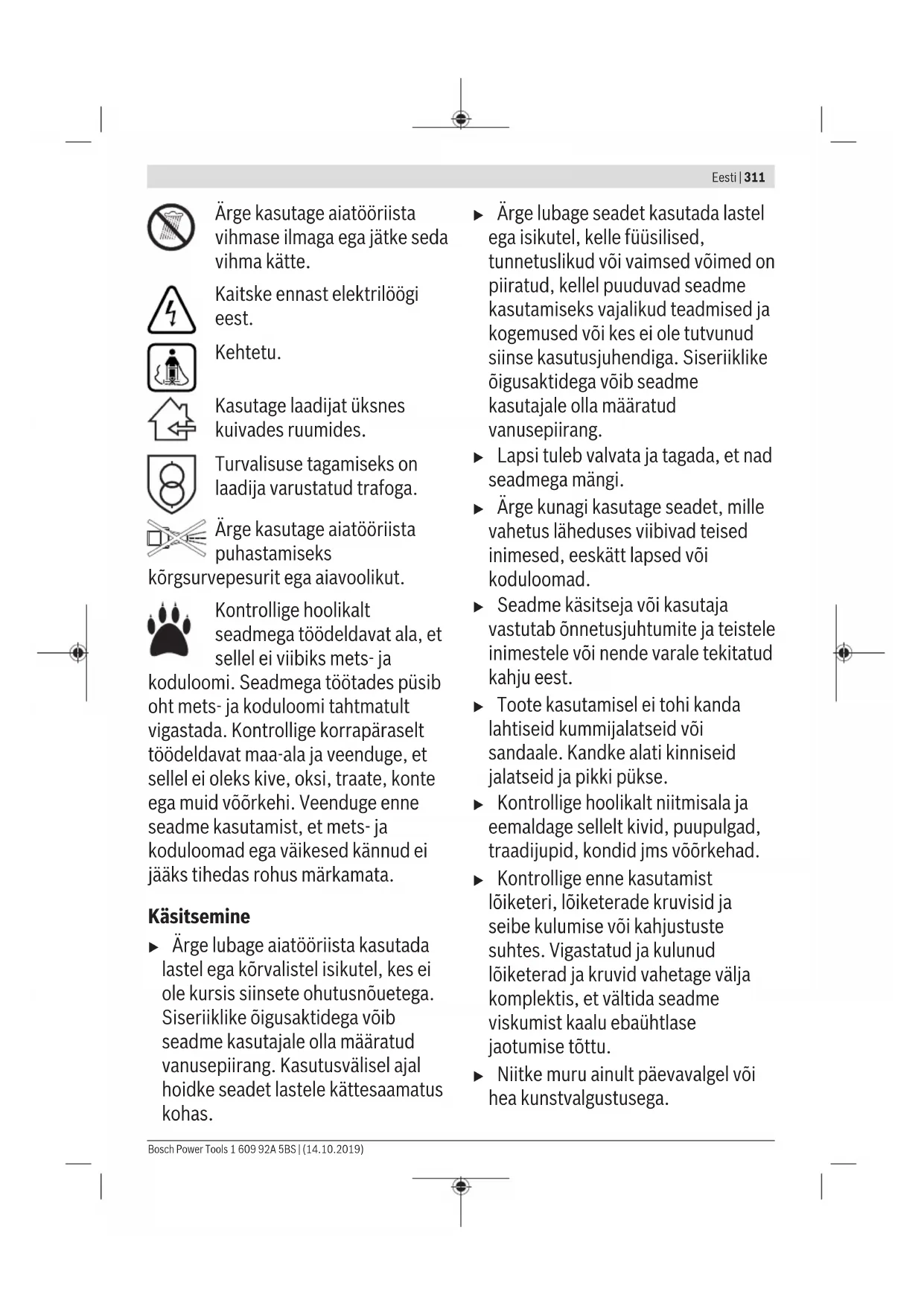

Aiatooriistal olevate sumbolite selgitus

Uldine oht.

Lugege kasutusjuhend labi.

Veenduge, et eemale
paiskuvad võrkehad ei
vigasta laheduses viibivaid

inimesi.

Hoiatus: Hoidke tootavast seadmest ohutusse kaugusse.

Ettevaust: Arge katsuge poorlevaid loiketerasid. Loketerad on üliteravad.

Säilitage ettevaatlikkus, et kaitsta sörmi ja varbaid loikevigastuste eest.

Enne hooldus- voipuhastustöde tegemist japuhkudel, kui jatate

Arge katsuge aiatooriista kaega enne, kui selle koik osad on tailikult seiskunud.

Pärast seadme väljalulitamist
pörlevad loiketerad edasi ja voivad
tekitada vigastusi.

Arge kasutage aiatooriista vihmase ilmaga ega jatke seda vihma katte.

Kaitske ennast elektrilooigiest.

Kehtetu.

Kasutage laadijat uksnes kuivades ruumides.

Turvalisuse tagamiseks on laadija varustatud grafoga.

Arge kasutage aiatööriista puhastamiseks

kōrgsurvepesurit ega aiavoolikut.

Kontrollige hoolikalt
seadmega toedeldavat ala, et
sellei ei viibiks mets- ja

koduloomi. Seadmega toötades püb oht mets- ja koduloomi tahtmatult vigastada. Kontrollige korraparaselt toödeldavat maa-ala ja veenduge, et sellei eie oleks kive, oksi, traate, konte ega muid vörkehi. Veenduge enne seadme kasutamist, et mets- ja koduloomad ega väikesed kännud ei jäaks tihedas rohus markamata.

Käsitsemine

Arge lubage aiatooeriista kasutada lastel ega korvalistel isikutel,kes ei ole kursis siinsete ohutusnouetega. Siseriiklike oigusaktidega voib seadme kasutajale olla maaratud vanusepiirang.Kasutusvalisel ajal hoidke seadet lastele kattesaamatus kohas.

• Arge lubage seadet kasutada lastel ega isikutel, kelle füusilised, tunnetuslikud voi vaimsed voimed on piiratud, kelle puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused voi kei ole tutvunud siinse kasutusjuhendiga. Siseriiklike oigusaktidega voib seadme kasutajale olla märaratud vanusepiirang.
  Lapsi tuleb valvata ja tagada, et nad seadmega mangi.
  Arge kunagi kasutage seadet, mille vahetus laheduses viibivad teised inimesed, eeskatt lapsed voik Koduloomad.
  Seadme käsitseja voi kasutaja vastutab onnetusjuhtumite ja teistele inimestele voi nende varale tekitatud kahju eest.
  Toote kasutamisel ei tohi kanda lahtiseid kummijalatseid voisandaale. Kandke alati kinniseid jalatseid ja pikki pukse.
  Kontrollige hoolikalt niitmisala ja eemaldage sellelt kivid, puupulgad, traadjupid, kondid jms võörkehad.
  Kontrollige enne kasutamist loiketeri, loiketerade kruvisid ja seibe kulumise voi kahjustuste suhtes. Vigastatud ja kulunud loiketerad ja kruvid vahetage valja komplektis, et valtida seadme viskumist kaalu ebauhtlase jaotumise tottu.
• Niitke muru ainult paevavalgel voi hea kunstvalgustusega.

312|Eesti

Arge kasutage muruniidukit halva ilma voi aikese korral.
Vöimalusel arge kasutage niidukit, kui muru on mārg.
Kondige rahulikus tempos, arge rutake.
Arge kasutage aiatooeriista ilma kaitseseadiste ja kateteta voi kui need on kahjustatud, nt porkekaitse ja/voi murukogur.
Soovitame kasutada kuulmiskaitsevahendit.
Arge kasutage seadet, kui olete vasinud, haige voi alkoholi, uimastite voi ravimite moju all.
Kallakul voi nolval tootamine voib olla ohtlik: -arge niitke vaga jarske nolvu. -veenduge, et seisate jarsul nolva voi marjal murul kindlalt pusti. -niitke nolval alati ristisuunas, mit üles-alla. -olge nolval suunda muutes aarmiselt ettevaatlik.
Olge vaga ettevaatlik, kui tombateniudukit voi liigute selega selg ees.
Lukake niidukit alati otsesuunas, arge tommake seda enda poole.
Löiketerad peavad olema seiskunud, kui peate niidukit transportimiseks kallutama, kui sõidate üle mittehaljasala või kui viite niiduki niidetavale alale või sellelt āra.
Arge kallutage niidukit mootori kaivitamisel.
Lulitage niiduk kasutusjuhendistoodud viisil sisse ja veenduge, et

Teie jalad on poorlevatest osadest piisaval kaugusel.

Arge viige omakasi ja jalgu poorlevate osade lahedusse ega alla.
Olge niites niiduki valjaviskeavast ohutus kauguses.
Arge kunagi tõstke ega kandke aiatööriista tootava mootoriga.
Pörake tāhelepanu sellele, et seade
seisaks houstamise ajal köigi 4
rattaga kindlalt maapinnal.
Kasutage seadme tostmiseks ainult kandekäepidet. Käige käepidemega ettevaatlikult ringi.
Seadet ei tohi mingil moel muuta.

Keelatud muudatuste tottu voib seade tekitada suuremat mura ja vibratsiooni, samuti voib see parrssida tooriista ohutust ja vahendada selle voimsust.

Lehekogumine

Lehekogumisteral on selline kuju, mis voimaldab mahalangenud lehed murult kokku koguda. Funktsiooni tforgeteta toimimiseks tuleb jargida jargmisi juhiseid:

• koguge lehti ainult maksimaalselt lõikekörguselt
• koguge lehed kokku ainult endamuruplatsilt
  -vaadake ala enne lehekogumist üle ja veenduge, et laheduses ei ole inimesi, koduloomi, autosid ega klaasesemeid.

Elektritoite katkestusluliti tuleb aktiveerida

• alati, kui aiatööriista juurest lahkute,
• enne torgete ja takistuste körvaldamist,
• enne, kui asute aiatööriista kontrollima, puhastama voi remontima,
• pärast vörkehaga kokku
  pörkamist; kontrollige aiatöoriista
  kohe kahjustuste suhtes ja
  vahetage vajadusel loiketera uue
  vastu,
• kui aiatöörist hakkab ebaharilikult vibreerima (kontrollida kohe).

Houldus

Kandke alati tookindaid, kui kasete niudukit voi tootat eravate loiketerade alas.
Seadme tooohutuse tagamiseks veenduge, et koik mutrid, poldid ja kruvid on kovasti kinni keeratud.
Kontrollige murukogurit regulaarselt kolumise suhtes.
Kontrollige murukogurit regulaarselt kolumise suhtes.
Kontrollige seadet ja asendage tooohutuse tagamiseks kulunud ja kahjustatud osad uute vastu.
Kasutage uksnes selle aiatooriista jaoks ette nahtud loiketerasid.
Veenduge, et varuosad pärinevad Boschilt.
Enne hoiustamist veenduge, et seade on puhas ja et selle külge

kinnitunud mustus on eemaldatud.
Vajadusel puhistage seade pehme
kuiva harjaga.

Ohutusjuhised ja markused aku optimaalseks kasutamiseks

Enne aku paigaldamist veenduge, et aiatooiist on valja lilitud ja elektritoite katkestusluliti on aktiveeritud. Aku paigaldamine sisselulitud aiatooiista sisse voib kaasa tuua vigastusi.
Kasutage ainult Bosch-akusid, mis on selle tööriista jaoks ette nähtud. Teistlaadi akude kasutamine voib pohjustada vigastusi ja suurrendada talekahju ohtu.
Arge avage akut. Esineb luhise oht.

Kaitske akut kuumuse (nt ka pideva päikesekiirguse), tule, vee ja niiskuse eest. Pusib plahvatusoht.

Kasutusvalisel ajal hoidke aku eemal kirjaklambritest, muntidest, votmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis voivad tekitada akuklemmide vahel lihise. Akuklemmide vaheline lhis voib pojhustada pletalusi voi tulekahu.
Aku kahjustamisel ja mitteshiparasel kasutusel voib akust eralduda aure. Ohutage ruumi ja poorduge kaebuste korral arsti poole. Aurud voivad tekitada hingamisteede arritusi.
Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
▶ Teravad esemed, näiteks naelad voi kruvikeerajad, samuti lögid, porutused jmt voivad akut kahjustada. Akukontaktide vahel voib tekkida lihis ja aku voib suttida, suitsema hakata, plahvatada voi üle kuumeneda.
Arge tekitage akus lihist. Pusbihvatusoht.
Kaitske akut niiskuse ja vee eest.
Hoistage aiatooiista ja akut temperatuurivahemikus - 20^ kuni 50^. Arge jatke akut nt suvel kuuma autosse.
▶ Puhastage aku öhutusavasid pehme, puhta ja kuiva pintsliga.

Ohutusnöuded akulaadjiga umberkämisel

Lugege koki ohutusnouded ja juhised labi. Ohutusnouete ja-juhiste eiramine voib kaasa tuua elektrilooqi, tulekahju ja/voi raskeid vigastusi.

Hoidke koki ohutusnouded ja-juhised edaspidiseks kasutamiseks alles.

Kasutage akulaadijat uksnes siis, kui olete aku koikide
funktsionidega kursis, oskate neid piiramult kasutada voi
siis, kui olete vastavalt instrueritud.

314|Eesti

Arge lubage akulaadjat kasutada lastel ega isikutel, kelle füusilised, tunnetuslikud voi vaimsed voimed on piiratud voi kelle puuduvad tooriista kasutamiseks vajalikud teadmised ja kogemused voi kei es ei ole tutvunud kaesoleva kasutusjuhendiga. Siseriiklike oigusaktidega voib tooriista kasutajale olla maaratud vanusepiirang.

Arge jatke lapsi jarevalveta. Sellega tagate, et lapsed ei saa laadijaga lubamatult mangida.

Laadige ainult Boschi liitiumionakusid, mille mahtuvus on vahemalt 2,0 Ah (alates 10 akuelementi). Akupinge peab vastama akulaadija laadimispingele. Arge laadige uhekordseid patareisid. Vastasel korral pusib tulekahju- ja plahvatusoht.

Hoidke laadijat vihma ja niiskuse eest. Akulaadijasse imbunud vesi suurendab elektrilogiohtu.

Hoidke laadimisseade puhas. Maardumine suurendab elektrilooi ohtu.
Iga kord enne kasutamist kontrollige laadimisseade, vorgujuhe ja pistik üle. Kahjustuste tuvastamise korral arge vötke laadimisseadet kasutusele. Arge avage laadimisseadet ise ja laske seda parandada ainult asjaomasega kvalifikatsooniga spetsialistidel, kes kasutavad originaalvaruosi. Kahjustada saanud laadimisseadmed, vorgujuhtmed ja pistikud suurendavad elektrilögi ohtu.
Arge kasutage laadimisseadet kergesti sittival aluspinnal (nt paber, kangas) ega tuleohtlikus

keskonnas. Laadimisseade laheb kasutamisel kuumaks, tekitades polengu ohu.

Arge katke akulaadija ohutusavasid kinni. Vastasel korral voib laadija üle kuumeneda ega pruugi enam nouetekohaselt tootada.
Elektriohutuse suurendamiseks soovitatakse kasutada rikkveoolukaitset, mille max rakendumisvool on 30mA Kontrollige rikkveoolukaitselulit alati enne kasutust.

Sumbolid

Kasutusjuhendi lugemisel ja moistmisel on abiks jargmised sumbolid. Pudke sumbolid ja nende tahendused meelde jatta. Sumbolite moistmine aitab kasutada seadet tohusamalt ja ohutumalt.

Sümbool Tähendus
	Lijkumissund
	Reaktsionisund
	Kandke kaitsekindaid
	Kaal
	Sisselulitamine
	Väljalulitamine
√	Lubatud toiming
×	Keelatud toiming
CLICK	Kuuldav heli
	Tarvikud/varuosad

Sihipärane kasutus

Seade on moeldud muru niitmisesk koduaedades. Aiatooriist ei ole ette nhatud hekkide pugamiseks, trimmerdamiseks jms.

Aiatöörist on moeldud muru niitmiseks maapinna korguselt.

Tehnilised andmed

Muruniiduk AdvancedRotak		36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Tootekood		3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
		3 600 HB9 672	3 600 HB9 673		3 600 HB9 771
nimipinge V 36 36 36 36

Eesti 315
Köki sinses juhises toodud vaartused on moedetud kasutuseks 2000 meetri korgusel merepinnast voi alla seda.

Muruniiduk AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Löketerakorpuse laius	cm 42 42 42 46
Löikekörgus mm 25 - 80 25 - 80 25 - 80 25 - 80
Murukogumiskoti maht	L 50 50 50 50
Kaal EPTA-menetluse 01:2014 järgi	kg 17,5 16,5 17,5 17,5
Seerianumber vt aiatöörija tüübisildilt
Lubatud ümbrustemperatuur
- laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- kasutse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- hoistamisel °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
aku lithium-ionl lithium-ion lithium-ionl lithium-ion
Nimpinge V 36 36 36 36
artiklikood/mahtuvus
- 2 607 336913/1 607 A3502V	Ah	-	2 x 2,0	-	-
- 2 607 336915/2 607 337047	Ah	4,0	-	4,0	4,0
- 1 607 A35058	Ah	-	-	-	-
Akuelementide arv
- 2 607 336913/1 607 A3502V		- 10	-	-
- 2 607 336915/2 607 337047		20	- 20 20
- 1 607 A35058		-	-	-	-

Muruniiduk		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Tootekood		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
nimipinge	V	36	36	36	36
Löiketera korpuse laius	cm	46	46	42	46
Löikekörgus	mm	25 - 80	25 - 80	25 - 80	25 - 80
Murukogumiskoti maht	L	50	50	50	50
Kaal EPTA-menetluse 01:2014 järgi	kg	17,5	17,5	17,5	17,5

316|Eesti

Muruniiduk AdvancedRotak 36-850		AdvancedRotak 36-890		AdvancedRotak 36-905
Seerianumber vt aiatöörlista tübisildilt
Lubatud ümbrustemperatuur
- laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- kasutse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- hoistamisel °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
aku liitium-loon liitium-loon liitium-loon liitium-loon
Nimipinge V 36 36 36 36
artiklikood/mahtuvus
- 2 607 336 913/1 607 A35 02V	Ah - - - -
- 2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
- 1 607 A35 058 Ah 6,0 6,0 - -
Akuelementide arv
- 2 607 336 913/1 607 A35 02V		- - - -
- 2 607 336 915/2 607 337 047		- - 20 20
- 1 607 A35 058		20 20 - -

Koi siinses juhises toodud vaartused on moedetud kasutuseks 2000 meetri korgusel merepinnast voi alla seda.

Laadija		AL 3620 CV	AL 36V-20
Tootekood	EL	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 661	2 607 226 277
Laadimisvool	A	2,0	2,0
Laadimisaeg (tühja aku puhul)
- Aku 2,0 Ah	min	65	65
- Aku 4,0 Ah	min	125	125
- Aku 6,0 Ah	min	185	185
Kaal EPTA-menetluse 01:2014 järgi	kg	0,55	0,55
Kaitseklass		☐/II	☐/II

Mura-/vibratsionivärtused

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Mūrataseme vārtused on mōdetud vastavolt EN 60335-2-77

Seadme A-korrigeeritud muratase on üldjuhul:

-Helirohutase	dB(A)	73 73	73 73
-Helivöimsustase	dB(A)	87 87	87 87
-Mōtemāramatu s K	dB	=2,5	=2,5	=2,5	=2,5

Eesti 317

	AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak36-750
	3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 6073 600 HB9 7023 600 HB9 771
Vibratsionitase ah (kolme telje vektorsumma) ja mõõtemääramatus K on määaratud vastavalt EN 60335-2-77
-Vibratsionitasea	m/s2	< 2,5 < 2,5 < 2,5 < 2,5
-MõõtemääramatuK	m/s2	=1,5 =1,5 =1,5 =1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Mürataseme vaartused on moodetud vastavalt EN 60335-2-77

Seadme A-korrigeeritud muratase on üldjuhul:

-Helirohutase dB(A)		73 73 73 73
-Helivöimsustase dB(A)		87 87 87 87
-Mötemäramatu s K	dB	=2,5=2,5=2,5=2,5

Vibratsionitase ah (kolme telje vektorsumma) ja mootemarematus K on maaratud vastavalt EN 60335-2-77

-Vibratsioonitase\( a_{\mathrm {n}} \)	\( m/s^{2} \)	\( < 2,5< 2,5< 2,5< 2,5 \)
-Mōōtemāāramatu s K	\( m/s^{2} \)	\( =1,5=1,5=1,5=1,5 \)

Tegevuse eesmärk Joonis Lehekül
	g
TarnekomplektA)	A 366
Kaarkäepideme lahtivötmine	B 367
Töökörguse reguleerimine
Murukoguri paigaldamine/eemaldamine C 368
Löigkeitörguse reguleerimine D 369
Aku paigaldamine E 369
Käsitsemine	F 370
- Elektritoite katkestuslūli
paigaldamine
- Sisselulitamine
- Niitmine
- Väljalulitamine
- Elektritoite katkestuslūli
eemaldamine
Aku eemaldamine G 371
Tööjuhis „Niida“ H 371
Murukoguri tätetase: tühi/täis	I 372
Kaarkäepideme kokkupanek	J 373
Lökitera hooldus/vehetus	K 374

Tegevuse eesmark Joonis Lehekul

g

Tarvikute valimine L 374

A) Tarnekomplekt ei sisalda koki kasusujuhendis olevatel jounistel kujutadu voi kasusujuhendis nimetatud lisatarvikud. Lisatrikvukte taeliku loeteku leiate meie lisatarvikute kataloogist.

Kasutuselevott

Töohutus

Tahelepanu! Lulitage enne puhastus- ja hooldustöde tegemist aiatöriist valja, aktiveerige elektritoite katkestusluliti ja eemaldage aku. Lulitage aiatöriist valja ka juhul, kui toitejuhe on vigastatud voi keerdu lainud.
Löiketerad pörrevad veel moni sekund parast aiatöörista väljalulitamist.
Ettevaatust: Pörlevaid löketeri ei tohi katsuda.

Aku laadimine

Akul on temperatuurikontroll, mis voimaldab laadida akut ainult temperatuurivahemikus 0^ ja 35^ . See tagab aku pika kasutusea.

318|Eesti

Markus: Aku tarnitakse osaliselt laetuna. Aku voimsuse tagamiseks laadige aku enne esmakasutust laadijas täesti tais.

Liitiumoonakut saab laada igal ajal, ilma et aku kasutusiga liheneks. Laadimise katkestamine akut ei kahjusta.

Liitiumoonakut kaitseb taileliku tuhjenemise eest akuelementide elektronoline kaitse „Electronic Cell Protection (ECP)". Tuhja akuga lulitab kaitseliliti elektritooriista valja: Aiatöoriist ei toto enam.

Pärast seda, kui seade on automaatelt välja lullitunud, ei tohi sisse-välja-lulitit uesti lullida. Aku voib kahjustada saada.

Järgige akude körvaldamisjuhiseid.

Aku paigaldamine/ eemaldamine

Markus: Ebasobiva aku kasutamine voib pohjustada seadme törkeid voi kahjustusi.

Sisestage tāislaetud aku. Veenduge, et aku on paigaldatud oigesti.

Kui soovite akut seadmest eemaldada, vajutage aku lukust avamise nuppu ja tommake aku valja.

Laadimine

Laadimine algab kohe, kui laadija vorgupistik on uhendatud pistikupesasse ja aku on laadijasse paigutatud.

Tänu intelligentele laadimisprotssille tuvastab seade aku laadimisoleku automaatset ja soltuvalt akutemperatuurist ja -pingest valitakse sobivaim laadimisvool.

See saastab akut ja tagab, et aku on laadijas alati tailikult laetud.

Akulaadija (AL 3620 CV/AL 3640 CV/AL 36V-20) indikaatortulede tahendus

Kiirlaadimine

Kiirlaadimiset annab marku aku laadmisnait, mis vilgub rohelisel.

Aku indikaatortuli: Laadimise ajal suttivad kolm üksteise järel ja kustuvad siis hetkeks. Aku on, kui rohelised leedid iäavad pusivalt polema.

Umbes 5 minutit pārast aku tāitumist kustuvad rohelised leedid uesti.

Markus: Kiirlaadimine on voimalik uksnes siis, kui aku temperatuur on laadimiseks ettenahtud vahemikus, vt peatukki, Tehnilised andmed.

Aku on laetud

Rohelise leed-näidiku püsituli annab marku, et aku on tais.

Peale selle kolab 2 sekundi pikkune

helisignaal, mis annab kuuldavalt marku, et aku on tais.

Seejarel voib aku laadjast valja votta ja seda kasutama hakata.

Kui akusahtel on laadijas tuhi, naitab leed-naidiku pusituli, et vorgupistik on uhendatud pistikupessa ja laadija on toovalmis.

Aku temperatuur on alla 0^ voiule 45^

Leed-nädiku punane pusituli naitab, et aku temperatuur ei jäa lubatud temperatuurivahemikku, vt peatukki

Tehnilised andmed'. Kohe kui aktu on lubatud temperatuuri saavutanud, lilitub laadija automaatset umber kiirladaimisele.

Kui aku temperatuur on väljaspool ettenähtud laadimisvahemikku, suttib aku laadjasse asetamisel punane leed.

Kui laadimisel esineb moni muu torge, siis annab sellest marku punase leed-naidu vilkumine.

Laadimist ei saa alustada ja aku laadimine ei ole voimalik (vt loiku ,Veaotsing").

Laadmisjuhised

Pideva voi mitme ukesteile jargneva laadimistsukli puhul voib laadija kuumeneda. See on tavaparane ega viita laadija tehilisele defektile.

Kui pārast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg loppenud ja aku tuleb vāla j vahetada.

Järgige körvaldamisjuhiseid.

Laadijasse integreeritud ventilatori juhtplokk kontrollib paigaldatud aku temperatuuri. Kui aku temperatuur touseb üle 30^ , jahutab ventilator aku vajalikule laadimistemperatuurile. Sisselulitatud ventilator tekitab iseloomulikku ventileerismüra.

Kui ventilaator ei tota, on aku temperatuur laadimiseks sobiv voi on ventilaator rikkis. Sellisel juhul aku laadimisaeg pikeneb.

Tööjuhised

Aku laadimisoleku nait

Aku on varustud laadimisoleku naiduga, mis naitab akutaitetaset. Aku laadimisoleku nait koosne3 rohelisest leedist.

Aku laadimisoleku naidu käivitamiseks vajutage aku laadimisoleku naidu nuppu. Aku laadimisoleku nait kustub 5 sekundi moedumisel ieeneest.

Täitetaset saab kontrollida ka eemaldatud akul.

Leed-nait Aku mahtuvus

3 rohelise leedi pusituli ≥ 2 / 3

2 rohelise leedi pusituli ≥ 1 / 3

1 rohelise leedi pusituli ≤ 1 / 3

Kui ukski leed parast sisselulitamist ei sutti, on aku vigane ja tuleb valja vahetada.

Turvalisuse tagamiseks saab akutaitetaset kontrollida uksnes siis, kui aiatöörist ei tota.

Laadimise ajal suttivad kolm rohelist leedi uksteise jarel ja kustuvad siis hetkeks. Aku on taesti laetud, kui kolm rohelist leedi pusivalt polevad. Umbes 5 minutit parast aku taitumist rohelised leedid kustuvad uesti.

Temperatuurikontrolli naidiku punane leed naitab, et aiatöörlista aku voi elektronika (sisestud akuga) ei ole ettenahtud temperatuurivahemikus. Sellisel juhul aiatöörlist ei tota voi tõtab vähendatud voimsusega.

Punane leed vilgub, kui lulitada nunnpu voi sisse-valja-lulitit (sisestud akuga): Aku temperatuur ei jaa too temperatuuri lubatud vahemikku.

Kui temperatuur on üle 70^ , lulitub aku nii kauaks valja, kuni jouab taas lubatud temperatuirivahemikku.

Aiatöörista elektronika temperatuurikontroll

Kui lulitada nuppu voi sisse-valja-lulitit, poleb punane leed pusivalt: Aiatooriista elektronika temperatuur on alla 5^ voiule 75^

Kui temperatuur touseb üle 90^ , lulitub toriista elektronika nii kauaks valja, kuni jouab taas lubatud temperatuurivahemikku.

Löikejöudlus (aku toöiga)

Löikejóudlus (aku toöiga) soltb muru omadustest, nt murutihedusest, niiskusest, pikkusest ja löikekörgusest.

Löikejóudlus (aku toöiga) vaheneb ka siis, kui niidukit nittmise ajal tihti sisse ja valja lulitada.

Löikejóulduse (aku toea) parendamiseks on soovituslik sagedamini niita, tosta liokekorgust ja kondida niitmise ajal moōduka tempoga.

Alltoodud näide iseloomustab liokekorguse ja loikejoudluse seost kolme erineva aku puhul.

NlitmistingImused

Väga hore, kuiv muru

Löikejöudlus
Aku 2,0 Ah kuni 250 m	2
Aku 4,0 Ah kuni 500 m	2
Aku 6,0 Ah kuni 750 m	2

Aku toea pikendamiseks saab Boschi aiatooriistade mugiesindustest soetada soovi korral lisaaku.

Veaotsing

Mootor ei lähe käima	Seadme sisekaablid ei ole toökorras Pöörduge Boschi Müügiesindusse
	Aku on tūhi Laadige akut
	Aku on liiga kūlm/lliqa kuum Soojendage akut/laske akul jahtuda
	Muru on liiga körge Muru lubatud maksimaalpikkus on 30 cm, kui niiduk on reguleeritud maksimaalsele lõikekörgusele
	Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekörgusele
	Kaitselūliti ei ole öigesti/täielikult paigaldatud Paigaldage öigesti
Seade tõotab katendlikult	Seadme siseühendused ei ole korras Pöörduge Boschi Müügiesindusse
	Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekörgusele
Niiduk niidab ebaühtase pikkusega ja/vöimootoril pole jõudu	Liiga madal lõikekörgus Reguleerige niiduk maksimaalsele lõikekörgusele
	Löiketera on nūri	Vahetage lõiketera (vt joonist K)
	Vöimalik tõnge või takistus Lülitage tõörist valja ja katkestage elektritoide
		Kontrollige niiduki allosa, vajaduse tehke niiduki alune puhtaks (kandke alati tõokindaid)
	Löiketera on paigaldatud valet pidi Monteerige lõiketera öigit pidi
Seade on sisse lūlitatud, aga lõiketera ei põörle	Murupraht takstab lõiketera tõdd Lülitage tõörist valja ja katkestage elektritoide
		Eemaldage ummistus (kandke alati tõokindaid)

Bosch Power Tools 1609 92A 5BS| (14.10.2019)

320|Eesti

Tundemärk Vöimalik pöhjus Abi
	Löiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm)
Tugev vibratsioon/mūra	Löiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm)
	Löiketera on kahjustatud	Vahetage lõiketera (vt joonist K)

Aku ja laadija

Tunnusmärgid Vöimalik pöhjus Abi
Laadijal põleb aku	Aku ei ole ùogesti paigaldatud Pange aku ùogesti laadijasse
laadimisoleku punane tuli	Akuklemmid on määr Dunud Puhastage akuklemme, nt ühendage aku laadijaga ja katkestage uuesti ühendus, korrake tegevust mitu korda, vajadusel vahetage aku välja
Laadimine ei ole vöimalik	Aku on kahjustunud Vahetage aku välja
Aku laadimisoleku näidud ei põle	Vörgupistik ei ole (öigesti) pistikupessa ühendatud	Ühendage pistik (öigesti) pistikupessa
	Pistikupesa, toitejuhe või akulaadija on kahjustunud	Kontrollige vörgupinget, vajadusel toimetage akulaadija Bosch ei elektrööristade volitatud hooldustöökotta

Hooldus ja teenindus

Akuhooldus

Tahelepan! Lulitage enne puhastus- ja hooldustoode tegemist aiatooriist valja, vajutage elektritoite katkestusluliti sisse, eemaldage aku ja murukogur.
Kandke alati aikindaid, kui tootate niiduki teravate loiketerade alas.

Aku tooea tagamiseks pidage kinnj jargmistest juhistest:

-Kaitske akut niiskuse ja vee eest.
-Hoiustage aiatooiista ja akut temperatuirivahemikus 20°C kuni 50^ Arge jatke akut nt suvel kuuma autosse.
-Hoiustage akut eraldiseisvalt, mitte tooriista sees.
- Arge jatke akut otsese paikesekirguse korral aiatooriista sisse.
-Aku sobivaim houstamistemperatuur on 5^
- Puhastage aku ohutusavasid pehme, puhta ja kuiva pintsliga.

Kui pārast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg loppenud ja aku tuleb valja vahetada.

Klienditeenindus ja kasutusalane nôustamine

Boschi elektriliste kasitööristade remont ja houldus

Parnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Teisaldamine

Komplektis sisalduvate liitium-ionn-akude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid noueid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute poolt teostatava veo puhul (nt ohuvedu voi ekspedeerimine) tuleb jargida pakendi ja tahistuse osas kehtivaid erinoudeid. Veetava toote ettevalmistamisel tuleb kaasa ohtlike ainete veo asjatundja.

Akude veol peab akude korpus olemva vigastusteta. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu.Jargige ka voimalike taiendavaid riigiseseseid eeskirju.

Kasutuskolmatuks muutunud seadmete kaitlus

Aiatooriistad, akud, tarvikud ja pakendid tuleb keskkonnasäastlikult ringlusse votta.

Arge visake aiatooiistu ja akusid/patareisid olmeprugisse!

Uksnes EL liikmesriikidele:

Elektri- ja elektronikaseadmete jaatmete kohta kehtiva Euroopa Liidu direktiivi 2012/19/EL ja direktiivi 2006/66/EU kohaselt tuleb defektsed voi kasutusressursi ammendanud aiatooriistad ning akud/patareid eraldi kokku koguda ja keskkonnasaastlikult ringlusse votta.

Akud/patareid:

Li-Ion:

Järgige juhiseid, mis on toodud punktis Transport.

Latviešu

Drošibas noteikumi
Uzmanibu! Rupigi izlasiet talak
sniegtos noradijumus. lepazistieties
ar izstradajuma vadibas elementiem
un ar ta pareizu lietošanu. Pec
izlasijanas saglabajiet lietošanas
pamacibu turpmakai izmantošanai.

Uz dárza instrumenta korpusa atteloto symbolu skaidrojums

Vispareja rakstura bridinajuma zime.

gil gls aasall gusla gis

aLb gJgJ doJI gJgJ

jwas) jI gJb gJb Jc IJWJ ploic

a aagb g w ocljo yg (Lio 5g jai g)

gall jai yj ojiu w l yi yil g sill

aIJI OJg jbl Jic oJbJI

gll. gulkul 1s l b a j

J 2

i! aalxlaibgolksl oclj y

.

aJyKlI 0o Jau

aai jaojaiy

aJb cJg gIgIg pIJIg

guljubuc aulliaio

UJIbI/10sJg aJdOjq

jaiuuiui jao

.8gwhaojbgjyo

LgaaWgUwLoJlJd 1uJyJbJcUjI Jd. SuiuLy JolS gB

1JnJw goljU W L 0g silo G K Jd Sdo .Jgwh Jal JbJl Jgl

JU J U G L JU J U. uis bos uJU .uSj 1JU

SgwhjJyds Jg. 1. yuugn uynuysu kJI .sgh aajbgo
