BRUKSANVISNING PSS 3100 SE Mafell

Panelsågsystem Översättning av originalbruksanvisningen

5.12 Parallellsnitt med specialtillbehör tvärstopp (två stycken krävs)................................... 119

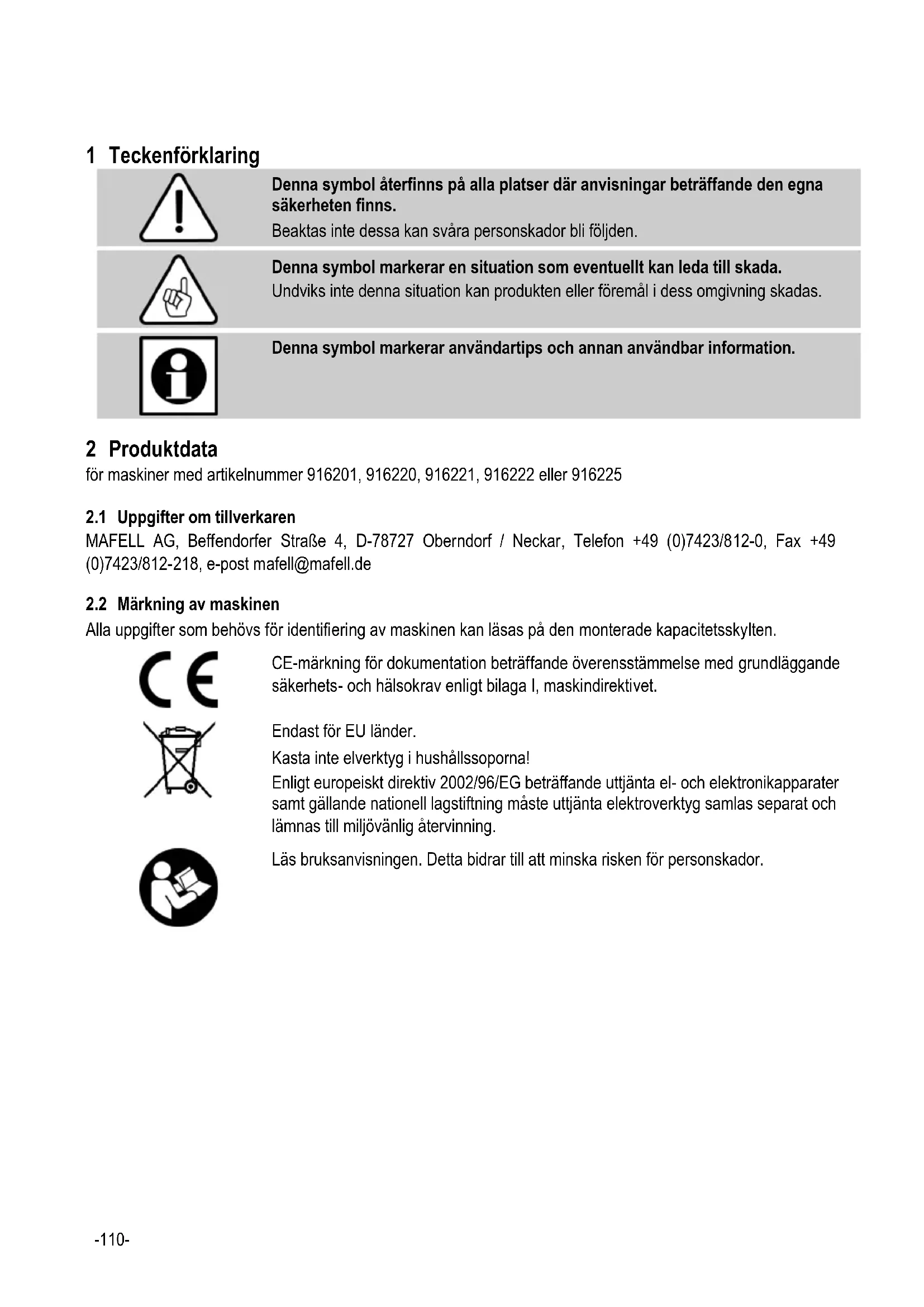

Denna symbol återfinns på alla platser där anvisningar beträffande den egna säkerheten finns. Beaktas inte dessa kan svåra personskador bli följden.

Denna symbol markerar en situation som eventuellt kan leda till skada. Undviks inte denna situation kan produkten eller föremål i dess omgivning skadas.

Denna symbol markerar användartips och annan användbar information.

2 Produktdata för maskiner med artikelnummer 916201, 916220, 916221, 916222 eller 916225

2.1 Uppgifter om tillverkaren

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon +49 (0)7423/812-0, Fax +49 (0)7423/812-218, e-post mafell@mafell.de

2.2 Märkning av maskinen

Alla uppgifter som behövs för identifiering av maskinen kan läsas på den monterade kapacitetsskylten.

CE-märkning för dokumentation beträffande överensstämmelse med grundläggande säkerhets- och hälsokrav enligt bilaga I, maskindirektivet.

Endast för EU länder. Kasta inte elverktyg i hushållssoporna! Enligt europeiskt direktiv 2002/96/EG beträffande uttjänta el- och elektronikapparater samt gällande nationell lagstiftning måste uttjänta elektroverktyg samlas separat och lämnas till miljövänlig återvinning.

Läs bruksanvisningen. Detta bidrar till att minska risken för personskador.-111-

Strömförbrukning kontinuerlig drift

6,5 A 13,5 A Varvtal vid tomgång

Matningshastighet utan belastning 4 – 20 m/min Återgångshastighet

25 m/min Snittdjup 0 - 45 mm Sågklingediameter max/min 160/149 mm Största sågklingetjocklek

35 mm Snittlängd utan förlängning 1300 mm Snittlängd med förlängning 3100 mm Anläggningsyta med styrskena

3770 x 225 mm Mått (b x l x h) utan förlängning 340 x 1980 x 230 mm Vikt utan nätkabel och utan förlängning 14 kg Förlängningens vikt

De angivna ljudemissionsvärdena har uppmätts enligt DIN EN 62841-1 och DIN EN 62841-2-5 och kan användas för jämförelse av elverktyget med andra elverktyg samt för en preliminär bedömning av belastningen.

Fara Vid praktisk användning av elverktyget kan ljudemissionsvärdena avvika från de angivna värdena beroende på hur elverktyget används och i synnerhet beroende på vilken typ av detalj som bearbetas. Använd därför alltid hörselskydd, även när elverktyget går utan last.-112-

Bulleremissionsvärden har mätts enligt EN 62841-1 och EN 62841-2-5 och uppgår till: Ljudtrycksnivå L

= 4 dB (A) Sågklinga: Cirkelsågklinga med hårdmetallyta Ø 160 mm, 32 tänder Arbetsstycke: Omantlad spånskiva 16 mm, längd 1200 mm, utgångsbredd 700 mm och kapning av 40 mm breda spår Matningshastighet: 17 m/min Arbetsbuller-mätning: Arbetsslag + sågaggregatets returslag med startad sågbladsdrivning Mikrofonposition på arbetsplats: 300 mm bakom maskinens kortsida, mitt på maskinen och 1,5 m över golvet.

Skivsågssystem PSS 3100 SE komplett med: 1 Styrskeneförlängning 1 Cirkelsågklinga med hårdmetallyta Ø 160 mm, 24 tänder 1 Klyvkil (tjocklek 1,2 mm) 1 Bygelhandtag 1 Inställningsverktyg i hållare på motorkåpan 1 Glidmedel 1 Bruksanvisning 1 Häfte "Säkerhetsanvisningar“

2.6 Säkerhetsanordningar

Risk Dessa anordningar är nödvändiga för säker maskindrift och får inte tas bort eller göras overksamma. Kontrollera före användning av maskinen att säkerhetsanordningar fungerar och är intakta. Använd inte maskinen om säkerhetsanordningar saknas eller är ur funktion. Maskinen är utrustad med följande säkerhetsanordningar: - Fasta skyddskåpor runt sågklingan. - Stora anläggningsytor för styrskenorna, med halksäkringar. - Matning och sågklingedrivning sköts från samma ställe. - Kopplingsanordningar utan självjustering - Klyvkil - Suganordning - Ändlägesbrytare - Skenände-113-

2.7 Avsedd användning

MAFELL skivsågsystem PSS 3100 SE är endast avsett för kapning av följande material: - Massivt trä - Omantlade och mantlade spånskivor, skivor i massivt trä och multiplexskivor - MDF-, HDF- och OSB-skivor - HPL-laminat - Gipsfiberskivor - Cementbundna skivor - Fibercementskivor, med en diamantsågklinga. Arbetsstycket får inte vara grövre än 45 mm. Använd godkända sågklingor enligt EN 847-1. En annan användning än vad som beskrivs ovan är inte tillåten. Tillverkaren frånsäger sig allt ansvar för skador som kan härledas till sådan avvikande användning. Följ de riktlinjer för användning, service och underhåll som lämnas av Mafell med avseende på korrekt användning av maskinen.

2.8 Kvarstående risker

Risk Vid avsedd användning och trots att säkerhetsföreskrifter följs finns på grund av användningsändamålet orsakade restrisker vilka kan leda till hälsofarliga följder. - Beröring av sågklingan, som i utgångspositionen skjuter ut under styrskenan, när kapning ska påbörjas. - Beröring av den del av sågklingan som skjuter ut under arbetsstycket vid kapning, och som efter avslutad kapning självständigt kör upp till viloläge om inte anslaget är rätt inställt. - Lutning av maskinen när den utskjutande styrskenan inte har tillräckligt stöd bakom det arbetssstycke som ska kapas. - Beröring av följande, roterande delar från sidan: sågklingebas, klämfläns och flänsskruv. - Brott på, och utslungning av, sågklingan eller delar av denna. - Beröring av spänningsförande delar med öppen kåpa och ej urdragen nätkontakt. - Vid sågklingebyte kan man skada sig på de vassa tänderna på klingan. - Hörselpåverkan vid långvariga arbeten utan hörselskydd. - Emission av hälsovådligt trädamm vid längre användning utan utsug. 3 Säkerhetsanvisningar Risk Beakta alltid följande säkerhetshänvisningar och de säkerhetsbestämmelser som gäller i repsektive användarland! Läs även säkerhetsanvisningarna i det bifogade häftet "Säkerhetsanvisningar". Allmänna anvisningar: - Barn och ungdomar får inte hantera denna maskin. Detta gäller dock inte ungdomar som arbetar under uppsikt av fackkraft inom ramen för sin utbildning. - Arbeta aldrig utan de skyddsanordningar som föreskrivs för aktuellt arbete och ändra inget på maskinen som kan påverka säkerheten. - Vid användning av maskinen utomhus rekommenderas en jordfelsbrytare. - Skadad kabel eller kontakt måste omgående bytas ut. För att undvika säkerhetsrisker får bytet endast utföras av Mafell eller av en auktoriserad MAFELL- kundtjänstverkstad. - Förhindra skarpa böjningar av kabeln. Snurra inte kabeln runt maskinen vid transport och förvaring. Följande sågklingor får inte användas: - Hackiga sågklingor och sådana som ändrat form. - Sågklingor av snabbstål med hög legering (SS- sågklinga). - Trubbiga sågklingor på grund av för hög belastning på motorn. - Sågklingor vars huvudmassa är kraftigare, eller vars snittbredd (vridning) är mindre, än bredden på klyvkilen. - Sågklingor som inte är lämpliga till sågklingevarvtalet vid tomgång.-114- Anvisningar för användning av personliga skyddsutrustningar - Använd alltid din personliga skydddsutrustning när du arbetar med maskinen: hörselskydd, dammskyddsmask, skyddsglasögon och skyddshandskar. Anvisningar för driften: - Se till att inga andra personer vistas i sågens område när maskinen är i drift. - Grip inte in i sågområdet och sågklingan med händerna. Håll i extrahandtaget eller i motorhöljet med den andra handen. - För inte in händerna i området under arbetsstycket. - Anpassa snittdjupet efter arbetsstyckets tjocklek. - Håll aldrig fast i arbetsstycket med handen eller över benet. Säkra arbetsstycket på ett stabilt underlag. - Håll endast i maskinen på de isolerade greppytorna när arbeten utförs där sågverktyget skulle kunna träffa gömda elledningar eller den egna kabeln. - Använd alltid sågblad med rätt storlek och med passande monteringshål (t.ex. stjärnformat eller runt). - Använd aldrig skadade eller felaktiga sågbladsbrickor eller sågbladsskruvar. - Håll fast i sågen med båda händerna och håll armarna på sådant sätt att de kan stå emot rekylkraften. Man bör alltid stå vid sidan om sågklingan, aldrig ha det i linje med kroppen. - Om sågklingan fastnar eller om sågningen avbryts av annan anledning, ska startreglaget släppas och sågen hållas kvar lugnt i arbetsstycket tills sågklingan stannat helt. Försök aldrig ta bort sågen från arbetsstycket eller dra den bakåt, så länge som sågklingan rör sig eller rekyl kan inträffa. - Om man vill starta om en såg som fastnat i ett arbetsstycke så ska sågklingan centreras i sågspalten och man måste kontrollera att sågtänderna inte har hakat fast i arbetsstycket. - Använd stöd för stora skivor för att förhindra rekyl på grund av en sågklinga som sitter fast. - Använd inga trubbiga eller skadade sågblad. - Dra fast inställningarna för sågdjup och kapningsvinkel innan sågningen. - Var extra försiktig när ett sänksnitt ska utföras inom ett dolt område. - Använd den sågklinga som passar till klyvkniven. - Justera klyvkniven, så som beskrivs i bruksanvisningen. - Använd alltid klyvkniven, utom vid ”sänksågning”. - För att klyvkniven ska fungera måste den sitta i sågspalten. - Använd inte sågen med deformerad klyvkniv. - Kontrollera arbetsstycket så att det inte innehåller främmande material. Såga inte i metalldelar, t.ex. spikar. - Använd diagrammet på manöverpanelen för att välja rätt sågklinga och korrekt matningshastighet för det arbetsstycke som ska bearbetas. - Ställ in anslaget som styr avstängningen av matningsrörelsen och den självjusterande uppkörningen av sågaggregatet till viloläge så att det passar det arbetsstycke som ska bearbetas (arbetsstyckeslängd + 120 mm). - Stoppa aldrig in händerna under arbetsstycket när kapning pågår (risk för skador!). - Drag alltid anslutningskabeln bakåt, bort från maskinen, vid sågning. - Stäng inte av maskinen genom att dra ur kontakten medan startknappen är intryckt. - Lyft inte bort sågen från arbetsstycket förrän sågklingan har stannat och sågaggregatet har återgått till utgångsposition. - Det behövs en diamantsågklinga när fibercementskivor ska delas. Anvisningar för servcie och underhåll: - Regelbunden rengöring av maskinen, framför allt av justeringsanordningar och styrfunktioner, är en viktig säkerhetsaspekt. - Endast original MAFELL reservdelar och tillbehör får användas. I annat fall föreligger inga anspråk på garantiåtaganden och inget ansvar från tillverkarens sida.-115- 4 Förberedelse/Inställning

4.1 Uppställning/Transport

Skivsågsystemet PSS 3100 SE levereras i transportbox. Kontrollera först om det finns transportskador på skivsågen. Skador på förpackningsmaterialet kan tyda på brister i hanteringen under transporten. Reklamera fastställda transportskador omgående hos inköpsstället. Kontrollera att följande delar sitter rätt och är ordentligt fastsatta: - Sågklinga - Klyvkil - Anslutningsslang (skyddskåpa)

Före idrifttagning måste det kontrolleras att nätspänningen överensstämmer med vad som står på maskinens kapacitetsskylt. Skivsågssystemet PSS 3100 SE är skyddsjordat enligt klass I - EN 62841 och får därför bara anslutas till eluttag med skyddsledare.

4.3 Bortsugning av spån

Maskinen ska anslutas till en lämplig, extern suganordning vid alla arbeten där en stor mängd damm skapas. Lufthastigheten måste vara minst 20 m/s. Utsugningsstosens 1 (bild 1) inre diameter är 35 mm. Arbete utan uppsugning rekommenderas principiellt inte.Om det inte finns tillgång till extern suganordning vid arbete utomhus eller i utrymmen med tillräcklig ventilation måste man ta bort anslutningsslangen 10 (bild 4) mellan sågaggregat och spånkanal för att undvika att spånkanalen i styrskenan täpps igen. I Tyskland får endast testade suganordningar användas till uppsugning av trädamm.Säker underskridning av luftgränsvärdet (2 mg/m³) garanteras bara när skivsågssystemet ansluts till en testad suganordning (t.ex. till industridammsugare eller kombiapparat). Gör då så här: Utför kapsnitt på skivstapeln; snittet ska gå ner minst 1 mm i den underliggande skivan. Detta arbetssätt användes när systemet tilldelades FPH-godkännandet "Trädamm-testad".

Använd ett vasst verktyg för att bibehålla bra snittkvalitet. Välj ett verktyg som passar material och aktuell användning i följande lista: Kapning av massivt trä: - HM-cirkelsågsklinga Ø 160 x 1,8 x 20, 16 tänder Kapning av skivor i massivt trä, spånskivor, cementbundna spånskivor, multiplex: - HM-cirkelsågsklinga Ø 160 x 1,8 x 20, 24 tänder Kapning av skivor i massivt trä, spånskivor multiplex, HDF-, MDF- och OSB-skivor, gipsfiberplattor: - HM-cirkelsågsklinga Ø 160 x 1,8 x 20, 32 tänder Kapning av spånskivor, HDF-, MDF- och OSB- skivor, mantlade skivor, OSB, HPL laminat: - HM-cirkelsågsklinga Ø 160 x 1,8 x 20, 56 tänder Diamantsågsklingan - Ø 160 x 3,0 x 20, 4 tänder passar till fibercementskivor. Dessa uppgifter finns även på diagrammet 2 (bild 1) som sitter på manöverpanelen. Passande matningshastigheter avläses i detta diagram.

Risk Drag alltid ur nätkontakten vid alla servicearbeten.

Använd alltid din personliga skydddsutrustning när du arbetar med maskinen.

• Tryck inte på låsspaken 4 (bild 2).

• Släpp flänsskruven 5 (hållare bild 3) genom att vrida insexnyckeln 3 (hållare bild 2) motsols och tag sedan bort skruven samt den främre klämflänsen 6.

• Nu kan sågklingan tas bort om man lyfter den uppåt och framåt, och drar bort den neråt. Det blir lättare att ta bort sågklingan om sågen lutas så mycket att sågklingan löser sig självständigt från fattningen på bakre flänsen.-116-

• Klämflänsarna måste vara fria från vidhäftande delar.

• Var noga med rotationsriktningen när sågklingan sätts i.

• Sätt sedan klämflänsen på plats, sätt i flänsskruven och drag fast genom att vrida medsols.

• Låsspaken hålls nedtryckt under tiden.

Släpp inte låsspaken 8 (bild 2) när maskinen arbetar! Maskinen kan skadas.

Risk Drag alltid ur nätkontakten vid alla servicearbeten. Klyvkilen 8 (bild 3) förhindrar att sågklingan kläms fast vid längssågning. Rätt avstånd till sågklingan visas i bild 5.

• Ställ in sågklingan på största snittdjup (se avsnitt 5.3).

• Släpp de båda cylinderskruvarna 9 (bild 4) med bifogad insexnyckel 3 (bild 2).

• Ändra klyvkilens placering genom att förskjuta den i den längsgående öppningen och drag sedan fast de båda cylinderskruvarna igen. 5 Användning

Använd alltid din personliga skydddsutrustning när du arbetar med maskinen.

Innehållet i denna bruksanvisning måste vara känt av alla som ska hantera maskinen, med speciell hänvisning till kapitlet "Säkerhetsanvisningar".

5.2 Till- och frånkoppling

Risk Var noga med att sågklingan kan röra sig fritt och att den inte har kontakt med arbetsstycket.Drag anslutningskabeln och sugslangen bakåt, bort från sågen.

• Starta: Tryck på, och håll fast, vippbrytaren 22 (bild 1) för att starta sågklingedrivningen.

• Avstängning: Släpp vippbrytaren 22 när sågklingedrivningen ska stängas av. Matningen och drivningen stängs av direkt. Sågklingan stannar på mindre än tio sekunder.

Risk Sågklingan startar direkt när reglaget aktiveras och kort därefter börjar matningen automatiskt arbeta.

5.3 Inställning av snittdjup

Snittdjupet kan ställas in steglöst mellan 0 och 45 mm. Gör då på följande sätt:

• Släpp vingskruven 12 (bild 2).

• Snittdjupet ställs in med nivåanslaget 13 och enligt skalan. Den fasade kanten 14 på transmissionskåpan fungerar som pekdon.

Ställ alltid in snittdjupet så att det är ca. 2 till 5 mm större än tjockleken på det material som skall kapas.

5.4 Inställning av snittlängd

Med den normala styrskenan kan snittlängden ställas in på upp till 1300 mm.Efter montering av styrskeneförlängningen kan snittlängden ställas in steglöst upp till 3100 mm. Gör så här för att ställa in snittlängden:

• Släpp den lettrade skruven 15 (bild 6) på anslaget 16.

• Placcera anslaget 16 i spåret på styrskenan på sådant sätt att dess position är ca. 120 mm längre än den önskade snittlängden.

• Drag fast den lettrade skruven 15 igen.-117- Använd alltid anslag och ställ in det korrekt. Sågklingan återgår annars inte till viloläget med hjälp av självjusteringen efter avslutad sågning.Sågklingan är då inte helt skyddad!

5.5 Inställning av matningshastighet

Matningshastigheten kan ställas in steglöst mellan 4 och 20 m/min. En perfekt snittkant får man om man anpassar så väl valet av sågklinga som matningshastigheten till det material som ska bearbetas. Lämpliga kombinationer "material – sågklinga – matningshastighet" finns i diagrammet 2 (bild 1). Önskad matningshastighet ställer man in med vridskivan 17 som finns på manöverpanelen. Om vridskivan dras åt vänster, mot anslaget, är matningen avstängd.

Med hjälp av inställningsratten 38 (bild 2) kan sågklingans varvtal ställas in steglöst mellan 2600 och 5200 min

Vilket varvtal som gäller för de olika arbetsmaterialen kan läsas i tabellen.

Längssågning efter mall gör man på följande sätt:

• Placera maskinen, med sågaggregatet i utgångsposition, på arbetsstycket som ligger vågrätt och är säkrat så att det inte kan förskjutas. Sågaggregatet måste befinna sig framför den främre kanten på arbtesstycket.

• Ställ in maskinen så att styrskenans högra kant markerar det önskade snittet.

• Ställ in snittdjupet (se avsnitt 4.2).

• Ställ in snittlängden (se avsnitt 4.3).

• Släpp spärren till sågklingans viloläge genom att trycka på djupgreppet 20 (bild 6) Därefter placeras sågaggregatet i snittläge, tills det hakar fast vid spärrspaken 21.

• Välj matningshastigheten (se avsnitt 4.4) och starta sågen (se avsnitt 4.5).

• Genomför snittet genom att trycka på vippbrytaren 22 (bild 1) framåt, tills sågaggregatet tar i anslaget 16 (bild 6) och sågklingan då självständigt återgår till viloläget från snittpositionen.

Tänk på att matningen bara fungerar så länge man trycker på vippbrytaren. När den släpps stannar matningen och sågningen direkt. Kör tillbaka sågaggregatet till utgångspositionen genom trycka vippbrytaren i samma riktning . När viloläget är nått stängs returrörelsen av automatiskt.

Risk Sågklingan kan forfarande rotera vid returrörelse.

Kör bara tillbaka sågaggregatet när sågklingan befinner sig i viloläge.Annars kan snittkanten på arbetsstycket skadas! Om matningen avbryts innan man når fram till brytaren måste man trycka på spärrspaken 21 (bild 6) för att köra sågklingan till viloläge före returen.-118-

Djupsnitt kan utföras säkert med sågsystemet. Hos den här maskinen finns inte den rekylrisk som annars föreligger när man utför dessa snitt.

Klyvkniven behöver inte tas bort för att ett sänksnitt ska kunna utföras. Den skjuts tillbaka i skyddskåpan när sågbladet sänks ner. När maskinen skjuts framåt återgår den automatiskt till sitt läge bakom sågklingan. Djupsnitt utför du så här:

1. Tryck vippbrytaren 22 (bild1) åt motsvarande håll

och kör sågaggregatet tills den främre markeringen 23 (bild 6) överenstämmer med det önskade slutet på djupsnittet, vilket också finns markerat på arbetsstycket.

Risk Även sågklingedrivningen arbetar när sågen körs fram.

Tänk på att sågaggregatet måste vara inställt på största snittdjup om markeringen ska överenstämma med den önskade djupsnittspunkten.

• Ställ in anslaget 16 i spåret på styrskenan så att det befinner sig 120 mm bakom det markerade slutet på djupsnittet.

• Tryck matningskontrollen i motsvarande riktning och kör tillbaka sågaggregatet så långt som behövs för att den bakre markeringen 24 ska överenstämma med den önskade starten på djupsnittet, som också är markerad på arbetsstycket.

• Stäng av matningshastigheten (se avsnitt 4.4) och starta sågen med vippbrytaren 22 (bild 1). (se avsnitt 4.5).

• Släpp spärren till sågklingans viloläge genom att trycka på djupgreppet 20 och pressa sågaggregatet i snittposition, tills det hakar fast.

• Såga genom att trycka vippbrytaren 22 i motsvarande riktning, tills aggregatet når fram till anslaget 16 (bild 6) och sågklingan då självständigt lämnar snittpositionen och återgår till viloläget.Matningen måste då startas igen.

• Stäng av drivningen genom att släppa vippbrytaren.

• Tryck vippbrytaren åt motsvarande håll och kör tillbaka sågaggregatet till utgångsposition.

Skivsågsystemet är utrustat med en inbyggd förritsanordning och kan därför även användas till splitterfri sågning i mantlade skivor. Gör då på följande sätt:

• Vrid förritsningsspaken 25 (bild 7) i den riktning som anges på pilsymbolen 26 (detta förskjuter sågklingan ca. 0,15 mm till läget "Förritsning").

• Ställ in snittdjupet på 2 mm (se avsnitt 4.2).

• Utför förritssnittet. Kör tillbaka sågaggregatet till utgångsposition.

• Vrid tillbaka förritsningsspaken 25 till utgångsläget.

• Ställ in snittdjupet så att det passar tjockleken på arbetsstycket (se avsnitt 4.2). Utför kapsnittet.

5.10 Använda styrskeneförlängning

Den seriemässigt medföljande styrskeneförlängningen används till längskapning av längder på mer än 1300 mm och upp till maximalt 3100 mm.

Risk Det är viktigt att säkra maskinen i tillräcklig omfattning så att den inte rikserar att välta när förlängningen monteras eller demonteras! Gör så här vid montering:

• Tag insexnyckeln 3 (bild 2) ur hållaren på maskinen. Använd den till att ställa in de båda spännskruvarna 27 (bild 8) på sådant sätt att öppningen riktas mot slutet på styrskenan.

• Skjut in förlängningen 28 med de båda adaptrarna 29 i spåren på styrskenan, till anslag.

• Drag fast de båda spännskruvarna 27 medsols och sätt tillbaka insexnyckeln 3 (bild 2) i hållaren på motorkåpan.-119-

5.11 Snitt över 3100 mm längd

Det är även möjligt att utföra längskapning över 3100 mm med maskinen. När första delen av snittet är avslutad kan du sätta ner maskinen igen i slutet på snittfogen och fortsätta därifrån. Detta ger en skarvfri förlängning av snittet. Snittförlängning går till på följande sätt:

• När det första snittet är klart trycker man ner eftermatningsanslaget 30 (bild 9). Placera sedan maskinen med anslaget i slutet på snittfogen och se till att sågaggregatet fortfarande befinner sig över snittfogen.

• Ställ in styrskenan i andra änden på rak snittförlängning. Ett tväranslagsystem finns som tillbehör och passar mycket bra till detta.

• Genomför sedan det efterföljande snittet.

Risk Stäng av sågklingedrivningen medan det fortsatta snittet förbereds!

5.12 Parallellsnitt med specialtillbehör tvärstopp

(två stycken krävs) Tväranslaget (ett snittbreddsanslag) erbjuds som specialtillbehör och möjliggör ett parallellsnitt mot vänster kant på arbetsstycket. Det är även möjligt att ställa in önskad snittbredd. Anslaget består av två skenor med anslag som kan ställas in mellan 250 mm och 1250 mm. Använd anslagen så här:

• Häng in de båda tväranslagen 31 (bild10) i spåret på styrskenans vänstra kant genom att svänga in dem ovanifrån.

• Ställ in önskad snittbredd genom att släppa spaken 32 och flytta skjutanslaget 33. Snittbredden visas med pekdonet 34. Kläm sedan fast spaken 32 igen.

• Placera hela maskinen på arbetsstycket och då så att de båda skjutanslagen ligger an mot den vänstra kanten på arbetsstycket. Därefter utförs parallellsnittet enligt instruktion i avsnitt 4.7.

För att säkerställa ett exakt parallellsnitt placerar man de båda tväranslagen med tillräckligt avstånd till varandra. Det är dock bra om anslagen kan ställas in från den plats där den som sköter maskinen står. 6 Transport och förvaring

Vid transport ska förlängningen alltid tas bort! Det finns ett bygelhandtag 35 (bild 11) som är tänkt att användas vid längre transporter. Det måste då ställas in på styrskenan så att det befinner sig på det ställe som motsvarar systemets tyngdpunkt. Utför inställningen så här: - Tag av förlängningen, om den är monterad. - Släpp de båda insexskruvarna 36 med hjälp av insexnyckeln 3. - Förskjut bygelhandtaget 35 i spåret på styrskenan, tills markeringen 37 befinner sig mitt på bygelhandtaget. - Drag fast insexskruven 36 igen och sätt tillbaka insexnyckeln i hållaren på motorkåpan. - När bygelhandtaget har ställts in kan maskinen transporteras på ett ergonomiskt och bra sätt, så som visas på bild 12.

Skivsågssystemet behöver inte mycket plats om det förvaras lodrätt, lutande mot väggen och med sågaggregatet i utgångsposition. Stödkanten på manöverpanelen är försedd med halksäker beläggningen.

Förlängningen ska alltid tas av före förvaring, annars riskerar man att få böjda skenor.-120- 7 Service och underhåll Rengör elverktyget noggrant om elverktyget inte används under en längre tid. Spreja in blanka metalldelar med rostskyddsmedel.

Risk Drag alltid ur nätkontakten vid alla servicearbeten. MAFELL-maskiner är konstruerade för lågfrekvent servicenivå. Använda kullager har smörjning som gäller för lagrets livstid. Efter längre användning rekommenderar vi att låta en auktoriserad MAFELL-kundtjänstverkstad gå igenom maskinen. Endast vårt specialsmörjmedel, beställnr. 049040 (1 kg - burk), skall användas, gäller samtliga smörjpunkter.

Maskinen måste regelbundet befrias från dammavlagringar (dagligen vid arbete i gipsfiberplattor). Leder och styrdelar, framför allt i styrskenan, och ventilationsöppningar på motorn bör rengöras med hjälp av en dammsugare. Leder och styrdelar behåller sin smidighet om man sprayar dem med maskinolja lite då och då. 8 Optisk indikering av driftstatus Färgen på inställningsratten för varvtalet indikerar maskinens driftstillstånd. Så länge maskinen är driftsklar och inte är överbelastad, lyser inställningsratten för varvtalet grönt konstant. Om inställningsratten lyser rött är det en störning (se kapitlet Felsökning). 9 Åtgärdande av störningar

Risk Felsökning efter orsak till föreliggande störning och åtgärdande av denna kräver alltid största uppmärksamhet och försiktighet. Drag först ur kontakten! Nedan återfinns några av de vanligast förekommande störningarna samt orsaken till dessa. Om andra störningar uppstår, kontakta din återförsäljare eller MAFELL kundservice direkt. Störning Orsak Åtgärd Maskinen kan inte kopplas till och inställningsratten för varvtal lyser rött Övertemperatursfrånkoppling Låt maskinen svalna Överspänningsfrånkoppling Låt en elektriker kontrollera spänningsförsörjningen Underspänningsfrånkoppling Maskinen kan inte kopplas till och inställningsratten för varvtal lyser inte Ingen nätspänning finns Låt en elektriker kontrollera spänningsförsörjningen Säkring defekt Låt en elektriker byta ut säkringen Maskinen kan inte kopplas till och inställningsratten för varvtal lyser grönt Kolborstar nedslitna Lämna maskinen till MAFELL- kundtjänstverkstad Maskinen blir stående under sågningen och inställningsratten för varvtal lyser rött Överbelastningssäkring Sänk matningshastigheten Överspänningsfrånkoppling Låt en elektriker kontrollera spänningsförsörjningen Underspänningsfrånkoppling Maskinen blir stående under sågningen och inställningsratten för varvtal lyser inte Strömavbrott Låt en elektriker kontrollera spänningsförsörjningen-121- Störning Orsak Åtgärd Matningen startar inte Sågaggregatet har kört till slutbrytaren på anslaget, eller på manöverpanelen Starta matnings-motrörelse Matningen stänger inte av när slutläge nås Slutbrytare på anslag eller manöverpanel defekt Lämna maskinen till MAFELL- kundtjänstverkstad Det går inte att reglera matningshastigheten Styrning (t.ex. vridreglage) defekt Lämna maskinen till MAFELL- kundtjänstverkstad Sågklinga klämmer när sågaggregatet förflyttas framåt Vald matningshastighet är för hög Reducera matningshastigheten Sågklingan passar inte till arbetet eller är trubbig. Stoppa genast matningen genom att släppa reglaget och stäng av sågklingedrivningen. Tag bort sågaggregatet från arbetsstycket och byt ut sågklingan. Spänningar i arbetsstycket Klyvkil saknas, torts att sådan måste finnas. Stäng av systemet enligt beskrivningen ovan. Använd klyvkil. Brännmärken på snittytor Sågklingan passar inte till arbetet eller är trubbig. Byt sågklinga För låg matningshastighet Öka matningshastigheten Spånutkast tilltäppt Trä för fuktigt Rengör spånutkastet Kapning utan uppsugning Använd extern suganordning, t.ex. en dammsugare. Extern sugkapacitet för svag Använd kraftigare uppsugningsanordning Före nästa starttillfälle måste sugslangen mellan spånutsläpp, sågaggregat och spånkanal tas av och rengöras.-122- 10 Extra tillbehör

HM-sågklinga Ø 160 x 1,8 x 20, 32 tänder Best.nr. 092552 - HM-sågklinga Ø 160 x 1,8 x 20, 48 tänder FZ/TR för sågning av Trespa (laminatskivor) Best.nr. 092569
