BRUGSANVISNING PSS 3100 SE Mafell

Pladesavesystem Oversættelse af den originale betjeningsvejledning

5.12 Parallelsnit med specialudstyr tværanslag (2 stk. er nødvendige) ............................... 133

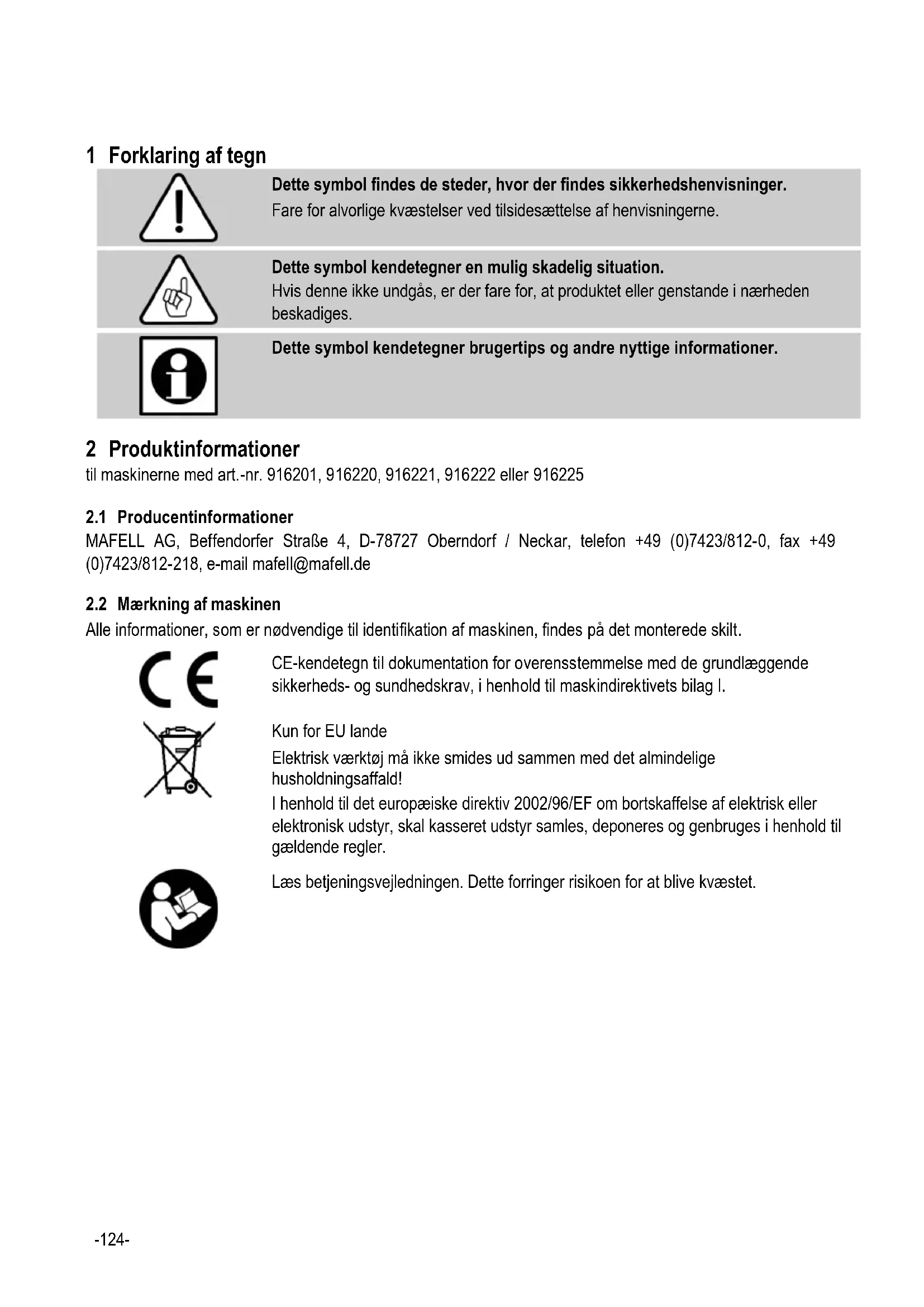

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger. Fare for alvorlige kvæstelser ved tilsidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation. Hvis denne ikke undgås, er der fare for, at produktet eller genstande i nærheden beskadiges.

2.2 Mærkning af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, findes på det monterede skilt.

CE-kendetegn til dokumentation for overensstemmelse med de grundlæggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande Elektrisk værktøj må ikke smides ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektrisk eller elektronisk udstyr, skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Læs betjeningsvejledningen. Dette forringer risikoen for at blive kvæstet.-125-

Fremføringshastighed uden belastning 4 – 20 m/min Tilbageløbshastighed

1,2 mm Savblad-skærebredde 1,8 mm Savbladets holdeboring 20 mm Diameter udsugningsstuds

35 mm Skærelængde uden forlængerstykke 1300 mm Skærelængde med forlængerstykke 3100 mm Kontaktflade med føringsskinne

3770 x 225 mm Mål (B x L x H) uden forlængerstykke 340 x 1980 x 230 mm Vægt uden netkabel og uden forlængerstykke 14 kg Forlængerstykkets vægt

4,5 kg Samlet vægt uden netkabel 18,3 kg

De angivne støjemissioner er blevet målt i overensstemmelse med DIN EN 62841-1 og DIN EN 62841-2-5 og kan bruges til at sammenligne elværktøjet med et andet og til at foretage en foreløbig vurdering af belastningen.

Fare Støjemissioner under den faktiske brug af elværktøjet kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anvendes på, især hvilken type emne der bearbejdes. Derfor skal du altid bruge høreværn, også når elværktøjet kører uden belastning!-126-

2.4.1 Informationer vedr. støj

De målte støjemissionsværdier efter EN 62841-1 og EN 62841-2-5 er: Lydtryksniveau L

= 4 dB (A) Savblad: hårdmetalbestykket rundsavblad Ø 160 mm, 32 tænder Emne: ubelagt spånplade 16 mm, længde 1200 mm, udgangsbredde 700 mm og skær med 40 mm brede striber Fremføringshastighed: 17 m/min Måling af arbejdsstøj: skærebevægelse + tilbageløb af saveaggregat med tilkoblet savblad Mikrofonposition arbejdsplads: 300 mm bag ved maskinens tværside, midt på maskinen 1,5 m over gulvet

Pladesavesystem PSS 3100 SE komplet med: 1 føringsskinne-forlængerstykke 1 hårdmetalbestykket rundsavblad Ø 160 mm, 24 tænder 1 spaltekniv (tykkelse 1,2 mm) 1 bøjlegreb 1 betjeningsværktøj i holder på motorhus 1 glidemiddel 1 driftsvejledning 1 hæfte „Sikkerhedshenvisninger“

2.6 Sikkerhedsanordninger

Fare Disse anordninger kræves for at opnå en sikker drift af maskinen og må ikke fjernes eller være defekte. Kontroller sikkerhedsanordningerne for korrekt funktion og mulige beskadigelser før drift. Brug ikke maskinen, hvis sikkerhedsanordninger mangler eller fungerer forkert. Maskinen er udstyret med følgende sikkerhedsanordninger: - Faste beskyttelseskapper omkring savbladet. - Store kontaktflader for føringsskinnerne med skridsikringer. - Betjening af fremføringen og savbladet fra et betjeningssted. - Koblingsanordninger uden selvdrift - Spaltekniv - Udsugningsanordning - Endestopkontakt - Skinneende-127-

MAFELL pladesavesystemet PSS 3100 SE er udelukkende beregnet til at skære i følgende materialer: - Massivt træ - Ubelagte og belagte spånplader, plader af massivt træ og multiplexplader - MDF-, HDF- og OSB-plader - HPL-laminat - Gipsfiberplader - Cementbundne plader - Fibercementplader i forbindelse med et diamantsavblad Den max. emnetykkelse må ikke overstige 45 mm. Anvend de godkendte savblade iht. EN 847-1. Brug, som er i strid mod ovennævnte, er ikke tilladt. For en beskadigelse, som resulterer af sådan brug, er producenten ikke ansvarlig. Overhold drifts-, vedligeholdelses- og reparationsbetingelserne fra Mafel, for at anvende maskinen efter formålet.

2.8 Tilbageværende risici

Fare Selv om produktet bruges korrekt, og sikkerhedsbestemmelserne overholdes, er anvendelsesmåden forbundet med tilbageværende risici, der kan være en sundhedsrisiko. - Berøring af det udragende savblad i udgangspositionen under føringsskinnen, når maskinen startes. - Berøring af savbladets udragende del under emnet under savearbejdet og efter skæreende, hvis skyderen ikke er indstillet rigtigt, til automatisk opkørsel i hvileposition. - Nedadvipning af maskinen hvis den udragende føringsskinne ikke støttes tilstrækkeligt bag ved det emne, der skal skæres i. - Berøring af følgende dele, der bevæger sig, fra siden. Savbladets grundmodel, spånflange og flangeskrue. - Brud og udslyngning af savbladet eller dele af savbladet. - Berøring af spændingsførende dele, hvis huset er åbent og netstikket ikke er trukket ud. - Kvæstelse på de skarpe savbladstænder i forbindelse med skift af savblad. - Hørelsen kan forringes, hvis der arbejdes i længere tid uden høreværn - Under længerevarende drift uden udsugning er der fare for udslip af sundhedsskadeligt træstøv. 3 Sikkerhedshenvisninger Fare Tag altid hensyn til de efterfølgende sikkerhedshenvisninger og de gældende sikkerhedsbestemmelser i landet! Læs også sikkerhedshenvisninger i det vedlagte hæfte "Sikkerhedshenvisninger". Generelle henvisninger: - Børn og unge må ikke betjene maskinen. Dette gælder ikke for unge i sammenhæng med en uddannelse, under opsyn af fagpersonale. - Du må aldrig arbejde med maskinen uden de foreskrevne beskyttelsesanordninger, du må ikke ændre sikkerhedsrelevante ting ved maskinen. - Ved udendørs brug af maskinen anbefales det at anvende et fejlstrømrelæ. - Beskadigede ledninger og stik skal udskiftes med det samme. Udskiftningen må kun gennemføres af Mafell eller på et autoriseret MAFELL- kundeserviceværksted for at undgå sikkerhedsfarer. - Undgå skarpe knæk i ledningen. Især under transport og lagring af maskinen må ledningen ikke vikles omkring maskinen. Du må ikke anvende: - Savblade med rids eller med ændret form. - Savblad af højt legeret hurtigstål (HSS-savblad).-128- - Uskarpe savblade pga. øget belastning af motoren. - Savblade, hvis basisdel er tykkere eller hvis skærebredde (udlægning) er mindre end spalteknivens tykkelse. - Savblade, som ikke er egnet til savbladets omdrejningstal i tomgang. Henvisninger vedr. brug af personlige værnemidler - Brug altid dine personlige værnemidler, når du arbejder med maskinen: Høreværn, støvmaske, sikkerhedsbriller og -handsker. Henvisninger vedr. drift: - Sørg for, at der ikke befinder sig andre personer i savområdet, når maskinen er i drift. - Sørg for, at du ikke kommer ind i savens område eller til savbladet med hænderne. Hold på ekstra grebet eller motorhuset med den anden hånd. - Grib ikke ind under emnet. - Tilpas skæredybden til emnets tykkelse. - Hold aldrig emnet fast i hånden eller ovenover benet. Emnet skal sikres på et stabilt underlag. - Hold kun på apparatet på de isolerede greb under arbejdet, hvor der er fare for at skære i gemte strømledninger eller apparatets egen ledning. - Brug altid savblade i den rigtige størrelse og med passende holdeboring (f.eks. rombeformet eller rund). - Anvend aldrig beskadigede eller forkerte savblad afstandsskiver eller skruer. - Hold saven fast med begge hænder og armene i position til at optage tilbagestød. Ophold dig altid ved siden af savbladet, stå aldrig i en linje med savbladet. - Hvis savbladet klemmer eller savningen afbrydes af en anden grund, slippes on/off kontakten. Hold saven i emnet, indtil savbladet står stille. Forsøg aldrig at fjerne saven ud af emnet eller at trække den bagud, sålænge savbladet drejer, eller der er fare for tilbagestød. - Hvis du vil starte en sav igen, som befinder sig i emnet, skal savbladet centreres i savspalten og kontrollér, om savetænderne ikke sidder fast. - Støt store plader, for at mindske risikoen for tilbagestød pga. et klemmende savblad. - Brug aldrig sløve eller beskadigede savblade. - Træk skæredybde- og skærevinkelindstillingen fast, før du saver. - Vær meget forsigtig, hvis du laver en ”dyksavning” indenfor et skjult område. - Brug savbladet, der passer til kløvekilen. - Juster spaltekilen som beskrevet i driftsvejledningen. - Brug altid kløvekilen, undtaget ved "dykkesnit“. - Kløvekilen skal være i savspalten for at kunne fungere. - Brug ikke saven, hvis kløvekilen er bøjet. - Kontrollér emnet for fremmedelementer. Du må ikke save ind i metaldele, f.eks. søm. - Vælg det rigtige savblad og fremføringshastigheden vha. diagrammet på betjeningspulten - afhængigt af det materiale, der skal saves i. - Indstil skyderen til styring af afbrydelsen af den fremførende bevægelse og den automatiske start af saveaggregatet i hvilepositionen korrekt på det emne, der skal saves i (emnelængde + 120 mm). - Stik aldrig fingrene ind under emnet under savearbejdet (fare for kvæstelser!). - Sørg altid for, at tilslutningskablet er ført væk fra maskinen bagud under savearbejdet. - Sluk ikke for maskinen ved at trække stikket ud, mens driftskontakten er trykket ned. - Fjern først systemet fra emnet, når savbladet er standset og saveaggregatet er kørt tilbage i udgangspositionen. - Spåntagende bearbejdning af fibercementplader er kun mulig med et diamantsavblad. Henvisninger vedr. vedligeholdelse og reparation: - Den regelmæssige rensning af maskinen, især af justéranordningen og føringen, har en stor sikkerhedsmæssig betydning. - Der må udelukkende anvendes originale MAFELL- reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produktet.-129- 4 Klargøring / indstilling

Før igangsætning sørges for at el-spændingen stemmer overens med den værdi, der nævnes på maskinens skilt. Pladesavesystemet PSS 3100 SE er beskyttelsesjordet iht. klasse I - EN 62841 og må derfor kun forbindes med stikdåser med beskyttelsesleder.

Ved ethvert arbejde, hvor der opstår store støvmængder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal være mindst 20 m/s. Udsugningsstudsens indvendige diameter 1 (billede

Principielt kan det ikke anbefales at arbejde uden udsugning. Står en ekstern udsugningsanordning ikke til rådighed i forbindelse med arbejde ude i det frie eller i tilstrækkeligt ventilerede rum, skal du sørge for at fjerne tilslutningsslangen 10 (billede 4) mellem saveaggregat og spånførekanal, da spånførekanalen ellers kan tilstoppes. I Tyskland stilles der krav om montering af kontrollerede udsugningsanordninger til udsugning af træstøv.. En sikker underskridelse af luftgrænseværdien (2 mg/m³) kan kun sikres, hvis pladesavesystemet er tilsluttet til en kontrolleret udsugningsanordning (f.eks. industristøvsuger eller kombimaskine). Dette kræver følgende arbejdsmåde: Gennemfør skillesnit på pladestablen, husk at indridse den underliggende plade mindst 1 mm. Med denne arbejdsmåde har systemet fået tildelt FPH - kontrolmærket „Træstøv kontrolleret“.

Brug skarpt værktøj og vælg værktøjet fra den efterfølgende liste i henhold til materialet for at opnå en høj savekvalitet: Savning i massivt træ: - HM-rundsavblad Ø 160 x 1,8 x 20, 16 tænder Savning i plader af massivt træ, spånplader, cementbundne spånplader, Multiplex: - HM-rundsavblad Ø 160 x 1,8 x 20, 24 tænder Savning i plader af massivt træ, spånplader Multiplex, HDF-, MDF- og OSB-plader, gipsfiberplader: - HM-rundsavblad Ø 160 x 1,8 x 20, 32 tænder Savning i spånplader, HDF-, MDF- og OSB-plader, belagte plader, OSB, HPL laminat: - HM-rundsavblad Ø 160 x 1,8 x 20, 56 tænder Til fibercementplader anvendes diamantsavebladet - Ø 160 x 3,0 x 20, 4 tænder Disse informationer findes også på diagrammet på betjeningspulten 2 (billede 1). I dette diagram findes også de passende fremføringshastigheder.

4.5 Skift af savblad

Brug altid dine personlige værnemidler, når du arbejder med maskinen.

• Med sekskant-skruetrækkeren 3 (holder billede

2) løsnes flangeskruen 5 (billede 3) til venstre,

skruen samt den forreste spændeflange 6 tages af.-130-

• Nu kan du fjerne savbladet ved at løfte det fremad og trække det væk nedad. Du har nemmere ved at tage savbladet ud, hvis du hælder systemet så meget, at savbladet automatisk løsner sig fra kraven på den bageste flange.

• Spændeflangerne skal være fri for vedhæftende dele.

• Kontrollér drejeretningen, når savbladet sættes i.

• Sæt herefter først spændeflangen og så flangeskruen på og spænd det hele fast ved at dreje til højre.

Betjen aldrig låsebolt 8 (billede 2) med kørende maskine, da der er fare for, at maskinen beskadiges.

Fare Afbryd strømmen til maskinen og fjern el-stikket, før vedligeholdelse påbegyndes. Spaltekniven 8 (billede 3) forhindrer, at savbladet sætter sig i klemme, når der saves på langs. Den rigtige afstand til savbladet ses på billede 5.

• Indstil savbladet på den største skæredybde (se afsnit 5.3).

• Løsne til indstilling de to cylinderskruer 9 (billede

4) med den medleverede sekskant-skruetrækker

• Indstil spaltekniven ved at forskyde den i sin længdegående åbning og spænd herefter de to cylinderskruer. 5 Drift

Brug altid dine personlige værnemidler, når du arbejder med maskinen.

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

Fare Sørg for, at savbladet kan bevæge sig frit og at det ikke har kontakt med emnet. Før tilslutningsledningen og udsugningsslangen væk fra maskinen bagud.

5.3 Indstilling af skæredybde

Skæredybden kan indstilles trinløst i et område mellem 0 og 45 mm. Dette gøres på følgende måde:

• Spænd vingemøtrikken igen.

Indstil altid skæredybden ca. 2 til 5 mm større end den materialetykkelse, der skal saves i.

5.4 Indstilling af skærelængde

Skærelængden kan indstilles med den normale føringsskinne indtil 1300 mm. Når føringsskinne- forlængerstykket er monteret, kan du indstille skærelængden trinløst indtil 3100 mm.-131- Skærelængden indstilles på følgende måde:

• Løsne fingerskruen 15 (billede 6) på anslagsskyderen 16.

• Indstil anslagsskyderen 16 på en sådan måde i føringsskinnens not, at dens position er ca. 120 mm større end den ønskede skærelængde.

• Spænd fingerskruen 15 fast igen.

Brug altid anslagsskyderen og indstil den rigtigt. Ellers vender savbladet ikke automatisk tilbage i hvilepositionen efter savearbejdet. Savbladet er så ikke tildækket rigtigt!

5.5 Indstilling af fremføringshastighed

Fremføringshastigheden kan indstilles trinløst mellem 4 og 20 m/min. En fejlfri skærekant opnås ved at vælge det egnede savblad og den fremføringshastighed, der bedst passer til det materiale, der skal saves i. De egnede kombinationer "Materiale – Savblad – Fremføringshastighed" fremgår af diagrammet 2 (billede 1). Den ønskede fremføringshastighed indstilles med drejekontakten 17, der findes på betjeningspulten. Drejes drejekontakten til venstre mod anslaget, er fremføringen slukket.

5.6 Reguleringselektronik

Med indstillingshjulet 38 (billede 2) indstilles savbladets omdrejningstal trinløst mellem 2600 og 5200 min

I tabellen kan du se, hvilket omdrejningstal bedst passer til hvilket materiale.

Et længdesnit efter opmærkning gennemføres på følgende måde:

• Anbring maskinen med saveaggregatet i udgangsposition på det vandretliggende og skridsikre emne. Saveaggregatet skal befinde sig foran den forreste kant på emnet.

• Indstil maskinen på en sådan måde, at den højre kant på føringsskinnen markerer det ønskede snit.

• Indstil skæredybden (se afsnit 4.2).

• Indstil skærelængden (se afsnit 4.3).

• Løsne savbladets lås i hvileposition ved at trykke på dykgrebet 20 (billede 6). Tryk herefter saveaggregatet i skæreposition, til det falder i hak ved klemmearmen 21.

• Vælg fremføringshastigheden (se afsnit 4.4) og tilkoble saven (se afsnit 4.5).

• Gennemfør snittet ved at trykke vippeknappen 22 (billede 1) i retning , til saveaggregatet kører mod anslagsskyderen 16 (billede 6), hvorved savbladet automatisk vender tilbage fra skærepositionen til hvilepositionen.

Vær opmærksom på, at fremføringen kun kører, så længe vippekontakten trykkes ned. Så snart den slippes, frakobles fremføringen og savens motor med det samme.-132- Kør saveaggregatet tilbage i udgangsposition ved at betjene vippekontakten i retning . Når hvilepositionen er nået, slukkes tilbageløbet automatisk.

Fare Også i tilbageløb kan savbladet rotere.

Kør kun savaggregatet tilbage, hvis savbladet befinder sig i hvileposition. Elles kan skærekanten beskadiges på emnet! Afbrydes fremføringen, før skyderen er nået, skal savbladet før tilbagekørslen stilles i hvileposition ved at betjene klemmearmen 21 (billede 6).

Neddykningssnit kan udføres sikkert med dette system. Dette arbejde kan udføres med denne maskine uden fare for tilbageslag.

Du behøver ikke at fjerne kløvekilen for at gennemføre et neddykningssnit. Den skubbes tilbage i coveret ved neddykning. Når maskinen bevæger sig fremad, vender den automatisk tilbage til positionen bag savbladet. Neddykningssnit gennemføres på følgende måde:

1. Kør saveaggregatet med vippekontakten 22

(billede 1) i retning , til den forreste markering 23 (billede 6) stemmer overens med den ønskede og på emnet markerede ende på neddykningssnittet.

Fare Savbladets motor er også tilkoblet under kørslen.

Vær opmærksom på, at markeringen kun stemmer overens med det ønskede neddykningspunkt, hvis saveaggregatet er indstillet på den største skæredybde.

• Indstil anslagsskyderen 16 på en sådan måde i føringsskinnens not, at dens position er 120 mm bag ved den markerede ende på neddykningssnittet.

• Kør saveaggregatet så meget tilbage ved at betjene fremføringsknappen i retning , til den bageste markering 24 stemmer overens med den ønskede og på emnet markerede start af neddykningssnittet.

• Gennemfør snittet ved at trykke vippeknappen 22 i retning , til saveaggregatet starter ved anslagsskyderen 16 (billede 6) og savbladet derved automatisk vender tilbage fra snitpositionen til hvilepositionen. Her skal fremføringen tændes igen.

• Frakoble saven ved at slippe vippeknappen.

• Kør saveaggregatet tilbage i udgangspositionen ved at betjene vippeknappen i retning

Med pladesavesystemet er også en "flossefri" savning af belagte plader mulig vha. den integrerede forridsanordning. Dette gøres på følgende måde:

• Drej forridsarmen 25 (billede 7) i den på pilsymbolet 26 angivede retning (derved forskydes savbladet ca. 0,15 mm i positionen "Forridsning").

• Indstil skæredybden på 2 mm (se afsnit 4.2).

• Gennemfør forridssnittet. Kør saveaggregatet tilbage i udgangsposition.

• Drej forridsarmen 25 tilbage i grundposition.

• Indstil skæredybden iht. emnets tykkelse (se afsnit 4.2). Gennemfør snittet.

5.10 Brug af føringsskinne-forlængerstykke

Til gennemførelse af længdesnit med en længde på mere end 1300 mm indtil max. 3100 mm anvendes det seriemæssigt medleverede føringsskinne- forlængerstykke.-133-

Fare Vær opmærksom på, at hele maskinen sikres med en tilstrækkelig lang støtteanordning mod at kunne vælte, når forlængerstykket monteres og afmonteres! Monteringen gennemføres på følgende måde:

• Tag sekskantnøglen 3 (billede 2) ud af holderen på maskinen. Indstil de to spændedele 27 (billede 8) på en sådan måde, at deres åbning peger hen imod enden på føringsskinnen.

• Før forlængerstykket 28 med de to adaptere 29 helt ind i de dertil indrettede noter på føringsskinnen.

• Spænd de to spændedele 27 til højre og stik sekskantstiftnøglen 3 (billede 2) ind i holderen på motorhuset igen.

5.11 Snit over 3100 mm længde

Med maskinen er det muligt at gennemføre længdesnit med en længde på over 3100 mm. Når den første del af snittet er færdigt, kan arbejdet fortsættes med maskinen igen for enden af den eksisterende snitfuge. Derved opnås en flydende overgang af snittets forlængelse. Et snit forlænges på følgende måde:

• Når det første snit er færdigt, trykkes efterskubbeanslaget 30 (billede 9) nedad. Anbring maskinen med efterskubbeanslaget på en sådan måde for enden af snitfugen, at også saveaggregatet befinder sig over snitfugen.

• Indstil føringsskinnen ved den anden ende for at sikre en lige forlængelse af snittet. Hertil er tværanslag-systemet (specialudstyr) velegnet.

• Gennemfør det efterfølgende snit.

Fare Frakoble savbladet, før maskinen forskydes til det næste snit!

5.12 Parallelsnit med specialudstyr tværanslag (2

stk. er nødvendige) Med tværanslaget, der fås som specialudstyr (snitbreddeanslag) er det muligt at udføre et snit, der forløber parallelt med den venstre kant på emnet. Den ønskede snitbredde kan ligeledes indstilles. Anslaget består af to skinner med anslag, der kan indstilles mellem 250 mm og 1250 mm. Anslagene fastgøres på følgende måde:

• Anbring de to tværanslag 31 (billede 10) ved at svinge dem oppefra ind i noten, der findes på den venstre kant af føringsskinnen.

• Indstil den ønskede snitbredde ved at løsne grebarmen 32 og forskyde skubbeanslaget 33. Snitbredden vises med indikatoren 34. Klem herefter grebarmen 32 fast igen.

• Positionér hele maskinen på en sådan måde på emnet, at de to skubbeanslag ligger op ad den venstre kant på emnet. Gennemfør herefter parallelsnittet som beskrevet i afsnit 4.7.

For at sikre et nøjagtigt parallelsnit positioneres de to tværanslag med en tilstrækkelig afstand i forhold til hinanden. Men helst på en sådan måde, at begge kan indstilles ud fra operatørens arbejdssted. 6 Transport og opbevaring

Tag altid forlængerstykket af før transport! Til transport over længere strækninger anvendes bøjlegrebet 35 (billede 11). Hertil indstilles det på positionen på føringsskinnen, der svarer til systemets tyngdepunkt. Indstillingen gennemføres på følgende måde: - Tag forlængerstykket af, hvis det er monteret. - Løsne de to unbrakoskruer 36 med sekskant- skruetrækkeren 3. - Forskyd bøjlegrebet 35 i føringsskinnens not, til markeringen 37 findes midt på bøjlegrebet. - Spænd unbrakoskruerne 36 igen og anbring sekskant-skruetrækkeren i sin holder på motorhuset igen. - Når bøjlegrebet er blevet indstillet, kan maskinen transporteres bedre rent ergonomisk som vist på billede 12.-134-

Til en pladsbesparende opbevaring anbefales det at læne pladesavesystemet med saveaggregatet i sin udgangsposition lodret op ad væggen. Stillekanten på betjeningspulten er udstyret med en skridsikker belægning.

Før denne opbevaring tages forlængerstykket af, dermed undgås det, at skinnerne bøjer alt for meget. 7 Vedligeholdelse og reparation Rengør maskinen omhyggeligt, hvis maskinen bruges i længere tid. Sprøjt blanke metaldele ind med et rustbeskyttelsesmiddel.

Fare Afbryd strømmen til maskinen og fjern el-stikket, før vedligeholdelse påbegyndes. MAFELL-maskiner er blevet konstrueret med henblik på mindst mulig vedligeholdelse. Kuglelejrene har livsvarig smøring. Efter længere tids drift anbefales det, at der udføres service på maskinen af på autoriseret Mafell-kundeservice værksted. Brug kun vores specielle fedtstof til alle smøresteder, ordre- nr. 049040 (1 kg - dåse).

Maskinen skal rengøres for støv med regelmæssige mellemrum (hver dag hvis maskinen bruges til at save i gipsfiberplader). Især led og føringsdele især i føringsskinnen samt ventilationsåbningerne på motoren skal rengøres med en støvsuger. Lejlighedsvis sprøjtning med maskinolie sikrer, at led og føringsdele bliver ved med at gå let. 8 Optisk signalvisning af driftstilstanden Farven på hastighedshjulet angiver maskinens driftstilstand. Så længe maskinens ydeevne ikke overbelastes, lyser hastighedshjulet permanent grønt under drift. Hvis indstillingshjulet lyser rødt, er der en fejlfunktion (se kapitel Fejlafhjælpning). 9 Afhjælpning af driftsforstyrrelser

Fare Årsagen til forstyrrelser og afhjælpning af disse kræver altid øget opmærksomhed. Afbryd strømmen og fjern el-stikket, før du undersøger fejlen! I det følgende ses en oversigt over hyppige fejl, og hvorfor de opstår. Opstår der andre fejl, bedes du kontakte din forhandler eller kundeservicen hos MAFELL direkte. Fejl Årsag Afhjælpning Maskinen kan ikke tændes, og hastighedshjulet lyser rødt Overtemperaturfrakobling Lad maskinen afkøle Overspændingsfrakobling Få strømforsyningen kontrolleret af en elektriker Underspændingsfrakobling Maskinen kan ikke tændes, og hastighedshjulet lyser ikke Ingen netspænding Få strømforsyningen kontrolleret af en elektriker Netsikring defekt Få sikringen udskiftet af en elektriker Maskinen kan ikke tændes, og hastighedshjulet lyser grønt Kulbørster slidte Bring maskine til kundeserviceværkstedet hos MAFELL Maskinen standser under skæringen, og hastighedshjulet lyser rødt Overbelastningsafbrydelse Reducer fremføringshastighed Overspændingsfrakobling Få strømforsyningen kontrolleret af en elektriker Underspændingsfrakobling-135- Fejl Årsag Afhjælpning Maskinen standser under skæringen, og hastighedshjulet lyser ikke Strømsvigt Få sikringerne på netværksområdet kontrolleret af en elektriker Det er ikke muligt at tilkoble fremføringen Saveaggregat har ramt endestopkontakt på anslagsskyder hhv. betjeningspult Start fremføring-modbevægelse Fremføring frakobler ikke, når slutposition er nået Endestopkontakt defekt for enden af anslagsskyder hhv. betjeningspult Bring maskinen hen til et MAFELL- kundeserviceværksted Fremføringshastighed kan ikke reguleres Styring (f.eks. drejeregulator) defekt Bring maskinen hen til et MAFELL- kundeserviceværksted Savblad sidder i klemme ved fremløb af saveaggregat Valgt fremføringshastighed for høj Reducer fremføringshastigheden Uskarpt eller materialeuegnet savblad Stands straks fremføringen ved at slippe knappen og stands savbladet. Fjern saveaggregatet fra emnet og skift savbladet Spændinger i emnet Spaltekniv er ikke til stede, hvilket er imod bestemmelserne. Stands systemet som beskrevet ovenfor og brug ubetinget spaltekniv Brandplet på skærestederne Savblad, der er uskarpt eller uegnet til arbejdet Skift savbladet Fremføringshastighed for lille Øg fremføringshastigheden Spånudkast tilstoppet Træ for fugtigt Rengør spånudkasteren Savning uden udsugning Brug ekstern udsugning f.eks. lille afstøver Ekstern udsugning for svag Brug en stærkere ekstern udsugning Før fornyet tilkobling skal udsugningsslangen mellem spåneåbning, saveaggregat og spånekanal ubetinget fjernes og rengøres-136- 10 Specialudstyr

Tværanslag (snitbreddeanslag) Ordre.-nr. 203353 - Savblad-HM Ø 160 x 1,8 x 20, 16 tænder Ordre.-nr. 092539 - Savblad-HM Ø 160 x 1,8 x 20, 24 tænder Ordre.-nr. 092533

Savblad-HM Ø 160 x 1,8 x 20, 32 tænder Ordre.-nr. 092552 - Savblad-HM Ø 160 x 1,8 x 20, 48 tænder FZ/TR til savning af Trespa (lagstofplader) Ordre.-nr. 092569

Savblad-HM Ø 160 x 1,8 x 20, 56 tænder Ordre.-nr. 092553

Savblad-DIA Ø 160 x 3,0 x 20, 4 tænder Ordre.-nr. 092474 - Diamantsavblad-sæt (savblad DIA og spaltekniv) Ordre.-nr. 203640 - Føringsskinne - forlængerstykke for savlængde 1600 mm Ordre.-nr. 203752 - Føringsskinne - forlængerstykke for savlængde 2600 mm Ordre.-nr. 203751 11 Eksploderet tegning og reservedelsliste De vigtigste informationer om reservedelene findes på vores hjemmeside: www.mafell.com-137-
