BRUGSANVISNING MS 5518 Mafell

Håndrundsav Oversættelse af den originale betjeningsvejledning

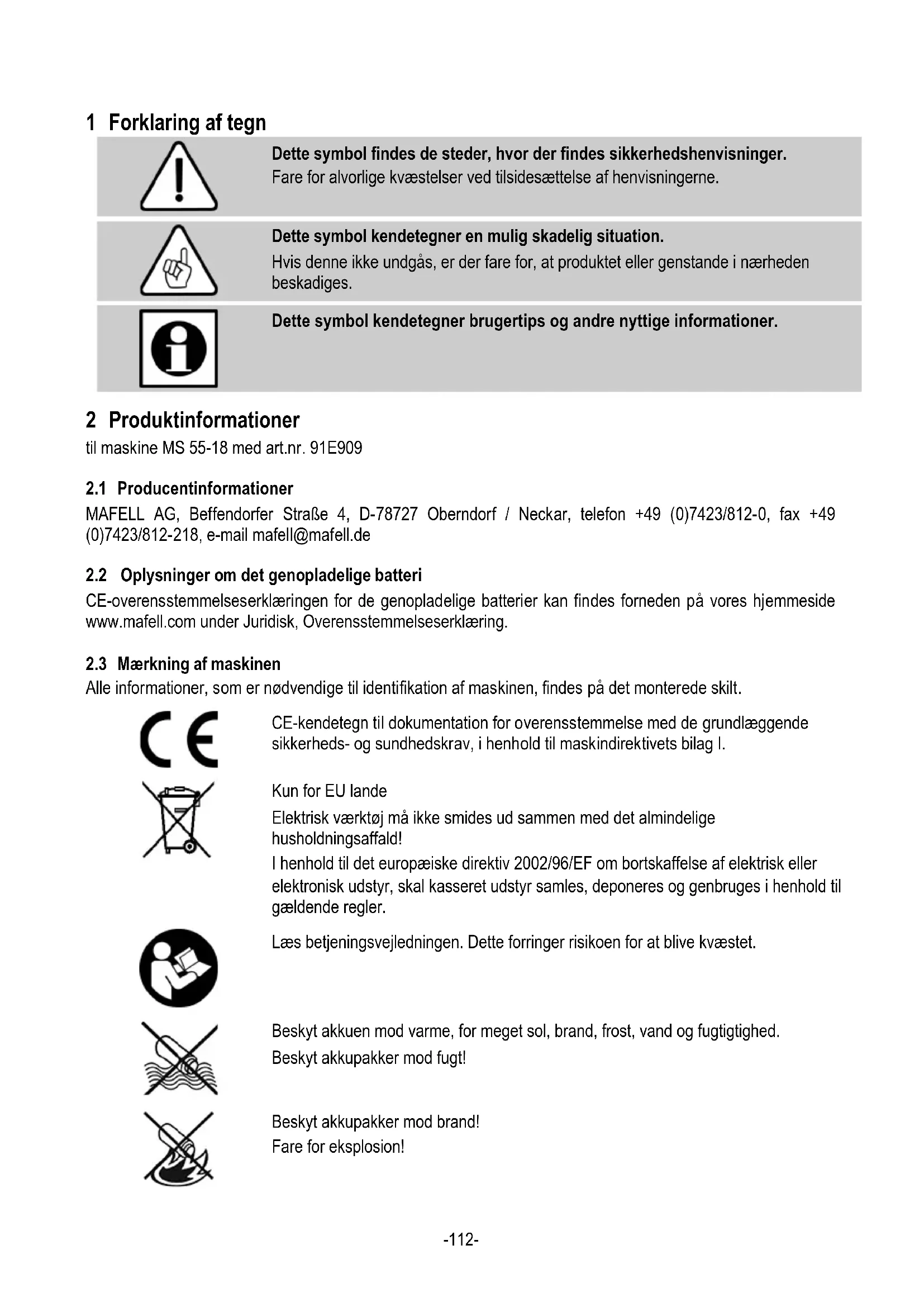

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger. Fare for alvorlige kvæstelser ved tilsidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation. Hvis denne ikke undgås, er der fare for, at produktet eller genstande i nærheden beskadiges.

2.2 Oplysninger om det genopladelige batteri

CE-overensstemmelseserklæringen for de genopladelige batterier kan findes forneden på vores hjemmeside www.mafell.com under Juridisk, Overensstemmelseserklæring.

2.3 Mærkning af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, findes på det monterede skilt.

CE-kendetegn til dokumentation for overensstemmelse med de grundlæggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande Elektrisk værktøj må ikke smides ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektrisk eller elektronisk udstyr, skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Læs betjeningsvejledningen. Dette forringer risikoen for at blive kvæstet.

Beskyt akkuen mod varme, for meget sol, brand, frost, vand og fugtigtighed. Beskyt akkupakker mod fugt!

børsteløs Driftsspænding

1,2 mm Værktøjets skærebredde

20 mm Diameter, opsugningsstuds 35 mm Vægt med akku

De angivne støjemissioner er blevet målt i overensstemmelse med EN 62841-1 og EN 62841-2-5 og kan bruges til at sammenligne elværktøjet med et andet og til at foretage en foreløbig vurdering af belastningen.

Fare Støjemissioner under den faktiske brug af elværktøjet kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anvendes på, især hvilken type emne der bearbejdes. Derfor skal du altid bruge høreværn, også når elværktøjet kører uden belastning!

2.5.1 Informationer vedr. støj

De målte støjemissionsværdier efter EN 62841-1 og EN 62841-2-5 er: Lydtryksniveau

Støjmålingerne er blevet gennemført med det leverede savblad.

Håndrundsav MS 55-18 komplet med: 1 hårdmetalbestykket rundsavblad ø 160 mm, 32 tænder 1 kløvekile (tykkelse 1,2 mm) 1 betjeningsværktøj 1 betjeningsvejledning 1 hæfte "Sikkerhedshenvisninger"-114-

2.7 Sikkerhedsanordninger

Fare Disse anordninger kræves for at opnå en sikker drift af maskinen og må ikke fjernes eller være defekte. Kontroller sikkerhedsanordningerne for korrekt funktion og mulige beskadigelser før drift. Brug ikke maskinen, hvis sikkerhedsanordninger mangler eller fungerer forkert. Maskinen er blevet udstyret med de efterfølgende sikkerhedsanordninger: - Fast beskyttelseskappe, ovenfor - Bevægelig beskyttelseskappe, nedenfor - Stor basisplade - Håndgreb - Spaltekniv - Koblingsanordning og elektrisk bremse - Udsugningsstuds

Håndrundsaven er udelukkende egnet til længde- og tværsnit i massivt træ. Det er også muligt at bearbejde materiale som spånplader, møbelplader og MDF-plader. Brug kun savklingerne iht. Brug kun savklingerne iht. EN 847-1, der er godkendt af Mafell, i det angivede ø-område. Brug, som er i strid mod ovennævnte, er ikke tilladt. For en beskadigelse, som resulterer af sådan brug, er producenten ikke ansvarlig. Overhold drifts-, vedligeholdelses- og reparationsbestemmelserne fra Mafell, for at anvende maskinen efter formålet. Brug kun savblade med en omdrejningstal-mærkning, der svarer til eller er højere end det omdrejningstal, der er angivet på el-værktøjet. Brug kun originale CAS-akkupakker og tilbehør fra Mafell. Batteripakker, der er mærket med CAS, er 100 % kompatible med CAS-maskiner (Cordless Alliance System).

2.9 Tilbageværende risici

Fare Selv om produktet bruges korrekt, og sikkerhedsbestemmelserne overholdes, er anvendelsesmåden forbundet med tilbageværende risici, der kan være en sundhedsrisiko. - Ved kontakt med savbladet i startåbningens område under basispladen. - Ved kontakt med den fremstående del af savbladet under emnet, under savning. - For kontakt med roterende dele fra siden, savblad, spændeflange og flangeskrue. - Ved tilbagestød fra maskinen, hvis emnet kommer i klemme. - Ved brud af savblad / udslyngende savblad eller dele heraf. - Utilsigtet tænding ved ikke trukket akku. - Ved ugunstig påvirkning af høreevnen under længerevarende arbejde uden høreværn. - Under længervarende drift uden udsugning er der fare for udslip af sundhedsskadeligt træstøv. 3 Sikkerhedshenvisninger Fare Tag altid hensyn til de efterfølgende sikkerhedshenvisninger og de gældende sikkerhedsbestemmelser i landet! Læs også sikkerhedshenvisninger i det vedlagte hæfte "Sikkerhedshenvisninger". Generelle henvisninger: - Børn og unge må ikke betjene maskinen. Dette gælder ikke for unge i sammenhæng med en uddannelse, under opsyn af fagpersonale. - Arbejd aldrig beskyttelsesanordninger, der er foreskrevet til den pågældende arbejdsgang, og ændr ikke noget på maskinen, der kan forringe sikkerheden. - Kontrollér emnet for fremmedelementer. Du må ikke save ind i metaldele, f.eks. søm. - Beskyt maskinen og akkuerne mod fugt! - Smid ikke akkuerne i ilden!-115- - Brug ikke defekte eller deformerede akkuer! - Åbn ikke akkuerne! - Berør ikke kontakterne på akkuerne eller kortslut dem ikke! - En let sur, brændbar væske kan trænge ud af Li- Ion-akkuer, hvis de er defekte! Hvis akkuvæske strømmer ud og kommer i berøring med huden, skylles straks med store mængder vand. Skulle akkuvæske komme i øjnene, vaskes de med rent vand, gå herefter til læge med det samme! - Tag akkuerne ud af maskinen, før der gennemføres en eller anden form for indstilling, omstilling, vedligeholdelse eller rengøring. - Vær sikker på, at maskinen er slukket, når akkuen sættes i. - Hvis maskinen lægges fra, transporteres eller opbevares uden opsyn, skal akkuen tages ud af maskinen. Du må ikke anvende: - Savblade med rids eller med ændret form. - Savblad af højt legeret hurtigstål (HSS-savblad). - Uskarpe savblade pga. øget belastning af motoren. - Savblade, hvis basisdel er tykkere eller hvis skærebredde (udlægning) er mindre end spalteknivens tykkelse. - Savblade, som ikke er egnet til savbladets omdrejningstal i tomgang. - Slibeskiver Henvisninger til brug af beskyttelsesudstyr: - Brug altid høreværn under arbejdet med saven. - Brug altid en støvbeskyttelsesmaske under arbejdet med saven. - Brug altid beskyttelsesbriller under arbejdet. Henvisninger vedr. drift: Savning

Fare - Sørg for, at du ikke kommer ind i savens område eller til savbladet med hænderne. Hold på ekstra grebet eller motorhuset med den anden hånd. Bruges begge hænder til at holde saven, kan disse ikke blive kvæstet af savbladet. - Grib ikke under emnet. Beskyttelseshætten kan ikke beskytte dig mod savbladet under emnet. - Tilpas skæredybden til emnets tykkelse. Den skal kunne ses mindre end en fuld tandhøjde under emnet. - Hold aldrig emnet, der skal saves i, fast i hånden eller ovenover benet. Sikr emnet i en stabil holder. Det er vigtigt at fastgøre emnet godt for at reducere faren for kontakt med kroppen, klemning af savbladet eller tab af kontrollen. - Hold fast i el-apparatets isolerede gribeflader, hvis der udføres arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller apparatets egen tilslutningsledning. Kontakt med en spændingsførende ledning sætter også el- værktøjets metaldele under spænding, hvilket fører til et elektrisk stød. - Anvend altid anslag eller lige kantføring under længdesavning. Dette forbedrer snitnøjagtigheden og reducerer muligheden for, at savbladet sætter sig i klemme. - Brug altid savblade i den rigtige størrelse og med passende holdeboring (f.eks. rombeformet eller rund). Savblade, der ikke passer til savens monteringsdele, løber urund og fører til tab af kontrollen. - Anvend aldrig beskadigede eller forkerte savblad afstandsskiver eller skruer. Savbladets afstandsskiver og skruer er konstrueret specielt til din sav, til optimal ydelse og driftssikkerhed. Tilbagestød – årsager og gældende sikkerhedshenvisninger - Et tilbagestød er en pludselig reaktion som følge af, at et savblad har sat sig fast, har sat sig i klemme eller er justeret forkert, dette medfører igen, at en ukontrolleret sav går opad og bevæger sig ud af emnet og hen imod brugeren. - Sætter savbladet sig fast eller i klemme i den lukkende savspalte, blokerer det, og motorkraften slår saven tilbage hen mod brugeren. - Drejes eller justeres savbladet forkert i savsnittet, kan tænderne på den bageste savbladkant sætte sig fast i træoverfladen, hvorved savbladet-116- bevæges ud af savspalten, og saven springer tilbage hen mod brugeren. Et tilbagestød skyldes forkert eller mangelfuld brug af saven. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives i det følgende. - Hold fast i saven med begge hænder og sørg for, at dine arme befinder sig i en position, hvor du kan optage tilbagestød. Ophold dig altid ved siden af savbladet, stå aldrig i en linje med savbladet. Ved et tilbagestød kan rundsaven springe tilbage, dog kan brugeren beherske tilbagestødende ved at træffe egnede sikkerhedsforanstaltninger. - Hvis savbladet sidder i klemme, eller du afbryder arbejdet, skal du slukke saven og holde den roligt i emnet, til savbladet er standset. Forsøg aldrig at fjerne saven fra emnet eller at trække den bagud, sålænge savbladet drejer, ellers er der fare for tilbagestød. Find frem til og afhjælp årsagen til, at savbladet sidder i klemme. - Hvis du vil starte en sav, som befinder sig i emnet, skal savbladet centreres i spalten og kontrollér, om savetænderne ikke sidder fast. Sidder savbladet fast, kan det bevæge sig ud af emnet eller føre til et tilbagestød, når saven startes igen. - Støt store plader, for at mindske risikoen for tilbagestød pga. et klemmende savblad. Store plader kan bøje sig på grund af deres egenvægt. Plader skal støttes på begge sider både i nærheden af savspalten og på kanten. - Brug aldrig sløve eller beskadigede savblade. Savblade med uskarpe eller forkert indstillede tænder fører på grund af en for smal savspalte til øget friktion, fastklemning af savbladet og tilbagestød. - Træk skæredybde- og skærevinkelindstillingen fast, før du saver. Ændres indstillingerne under savearbejdet, kan savbladet sætte sig fast, hvilket kan føre til et tilbagestød. - Vær særlig forsigtig, når der saves i eksisterende vægge eller i andre områder, der ikke kan ses. Det neddykkende savblad kan blokere og føre til tilbagestød, hvis der saves i skjulte genstande. Funktion af den nederste beskyttelseshætte - Kontrollér før brug, om den nederste beskyttelseshætte lukker korrekt. Brug ikke saven, hvis den nederste beskyttelseshætte ikke kan bevæges frit og ikke lukker med det samme. Klem eller bind aldrig den nederste beskyttelseshætte fast i åbnet position. Skulle saven falde utilsigtet ned på jorden/gulvet, kan den nederste beskyttelseshætte blive bøjet. Åbn beskyttelseshætten med tilbagetrækshåndtaget og sikr, at den bevæger sig frit, og at den hverken berører savblad eller andre dele i forbindelse med alle snitvinkler og snitdybder. - Kontrollér fjederens funktion til den nederste beskyttelseshætte. Vedligehold saven før brug, hvis nederste beskyttelseshætte og fjeder ikke arbejder korrekt. Beskadigede dele, klæbrige aflejringer eller ophobninger af spåner får den nederste beskyttelseshætte til at arbejde forsinket. - Åbn kun den nederste beskyttelseshætte manuelt til særlige snit som f.eks. "dykke- og vinkelsnit". Åben den nederste beskyttelseshætte med tilbagetrækshåndtaget og slip det, så snart savbladet dykker ned i emnet. Under alt andet savarbejde skal den nederste beskyttelseshætte arbejde automatisk. - Læg ikke saven på arbejdsbordet eller gulvet, uden at den nederste beskyttelseshætte dækker savbladet. Et ubeskyttet, efterløbende savblad bevæger saven imod snitretningen og saver i alt, hvad der er i vejen for saven. Vær opmærksom på, at saven har en efterløbstid. Kløvekilens funktion - Brug savbladet, der passer til kløvekilen. Kløvekilen fungerer kun, hvis savbladets grundklinge er tyndere end kløvekilen, og tandbredden være tykkere end kløvekilens. - Justér kløvekilen som beskrevet i denne betjeningsvejledning. Forkerte afstande, forkert position og indstilling kan være årsagen til, at kløvekilen ikke er i stand til at forhindre et tilbagestød på en effektiv måde. - Brug altid spaltekniv, undtaget ved "dykkesnit“. Montér kløvekilen igen efter dykkesnittet. Kløvekilen er i vejen under dykkesnit og kan udløse et tilbagestød. Dette afsnit gælder kun for håndrundsave uden MAFELL-flipkile.-117- - Spaltekniven skal være i savespalten, for at kunne fungere. Ved korte snit kan kløvekilen ikke forhindre tilbagestød. - Brug ikke saven med bøjet spaltekile. Allerede en lille fejl kan medføre, at beskyttelseshætten lukker langsommere. Henvisninger vedr. vedligeholdelse og reparation: - Den regelmæssige rensning af maskinen, især af justéranordningen og føringen, har en stor sikkerhedsmæssig betydning. - Der må udelukkende anvendes originale MAFELL- reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produktet. 4 Klargøring / indstilling

Kontroller, at akkuens nominelle spænding stemmer overens med oplysningerne på maskinen. Akku og ladeaggregat er afstemt efter hinanden. Brug kun MAFELL – APS 18 ladeaggregater til at oplade med. Oplad først akkuen til en ny maskine. Ibrugtagningen af APS 18 samt beskrivelsen af opladningen fremgår af den vedlagte vejledning "APS 18 Akku – Power – station". Akkuen er udstyret med en temperaturovervågning. Denne sikrer, at akkuen kun lades i temperaturområdet mellem 0°C og 50°C. Derved opnås en lang levetid for akkuen. En væsentlig kortere driftstid pr. opladning er tegn på, at akkuen er brugt op og skal erstattes.

Fare Fare for eksplosion Beskyt akkuen mod varme, ild og fugtighed. Anbring ikke akkuen på radiatorer og udsæt ikke akkuen for stærk sol i lang tid. Temperaturer over 50°C skader akkuen. Lad en opvarmet akku afkøle, før den oplades. Den optimale opbevaringstemperatur ligger mellem 10°C og 30°C.

Åbn ikke akkuen og beskyt den mod stød. Opbevar akkuen et tørt og frostsikkert sted.

Overholde de gældende bestemmelser og regler mht. miljøbeskyttelse.

Skub den ladede akku ind i akkuføringen ved siden af håndgrebet, til denne falder mærkbart i hak.

Overbevis dig om, at akkuen sidder rigtigt i maskinen, før den tages i brug.

Oplås akkuen ved at trykke på spærhagen 21 (Fig. 1) og træk den ud af akkuføringen.

Undgå at bruge vold.

Fare Sundhedstruende støv skal opsuges med en M-suger. Ved ethvert arbejde, hvor der opstår store støvmængder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal være mindst 20 m/s. Den indvendige diameter på udsugningsstudsen 8 (Fig. 2) er 35 mm.

Brug skarpt værktøj og vælg værktøjet fra den efterfølgende liste i henhold til materialet for at opnå en høj savekvalitet:-118- Skæring af blødt og hårdt træ på tværs og langs fiberretningen: - HM-rundsavblad Ø 160 x 1,8 x 20 mm, 24 tænder - HM-rundsavblad Ø 160 x 1,4 x 20 mm, 32 tænder Skæring af blødt og hårdt træ specielt på langs af fiberretningen: - HM-rundsavblad Ø 160 x 1,8 x 20 mm, 16 tænder Skæring af blødt og hårdt træ specielt på tværs af fiberretningen: - HM-rundsavblad Ø 160 x 1,8 x 20 mm, 32 tænder

4.6 Skift af savblad

Fare Træk akkuen ud, før vedligeholdelsesarbejde gennemføres.

• Betjen trykkeren 2 (fig. 2), og træk spærrehåndtaget 1 (fig. 2) opad. Nu er savakslen arreteret og kontakten låst.

• Med den vedlagte sekskantskruetrækker løsnes flangeskruen 5 (fig. 2) mod uret. Tag nu skruen samt den forreste spændeflange 6 (fig. 2) af.

• Nu kan savbladet fjernes, efter at den bevægelige beskyttelseshætte er blevet åbnet.

• Spændeflangerne skal være fri for fastsiddende dele.

• Kontrollér drejeretningen, når savbladet sættes i.

• Sæt herefter først spændeflangen og så flangeskruen på, og spænd det hele fast ved at dreje til højre.

Fare Træk akkuen ud, før vedligeholdelsesarbejde gennemføres. Kløvekilen 7 (fig. 2) forhindrer en blokering af savbladet ved længdesnit. Den korrekte afstand til savbladet vises i fig. 4.

• Løsn begge cylinderskruer 4 (fig. 2) med den vedlagte sekskantnøgle til indstilling af afstanden.

• Justér kløvekilen ved at forskyde den i sin længdeslids, og stram herefter de to cylinderskruer igen. 5 Drift Under drift kan der opstå elektrostatiske udladninger via operatøren under passende forhold - især med tør luft, materialer som f.eks. belagte panelmaterialer og uden en antistatisk sugeslange. Elektronikkens beskyttelsesfunktion aktiveres, og maskinen skifter til en sikker tilstand. Maskinen slukker automatisk.

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

• Tænde: Tryk på kontaktspærren 9 (Fig. 1) til åbning fremad. Betjen herefter kontakten 10 (Fig. 1), mens kontaktspærren er trykket ned . Da denne kontakt er uden fastlåsningsfunktion, kører maskinen kun, så længe der trykkes på denne kontakt. Den indbyggede elektronik sørger under tændingen for en rykfri acceleration og regulerer under belastning omdrejningstallet på den fast indstillede værdi. Desuden regulerer denne elektronik ved overbelastning tilbage, dvs. savbladet bliver stående. Sluk så for maskinen. Tænd herefter for maskinen igen og sav videre med forringet fremføringshastighed. En opvarmning af maskinen fører til en hurtigere frakobling af overbelastning. Med indstillingshjulet 11 (billede 2) indstilles savbladets omdrejningstal mellem 2450 og 5450 min

6 5450-119- Materialegrupper - PVC, Plexi, PA - Trin 1 - 6 - Hårdt træ, blødt træ, lamineret træ - Trin 3 - 6 - Belagte pladematerialer - Trin 4 - 6 - Fibercementplader - Trin 3 - 5

• Frakobling: Der frakobles ved at slippe kontakten 10 (Fig. 1). Den indbyggede, automatiske bremse gør, at savbladets udløbstid begrænses til ca. 1 - 2 s. Kontaktspærren aktiveres igen og sikrer håndrundsaven mod tilfældig tænding.

5.3 Indstilling af skæredybde

Det er muligt at indstille skæredybden trinløst mellem 10 og 55 mm. Dette gøres på følgende måde: - Klemhåndtaget 3 løsnes (Fig. 2). Så snart klemhåndtaget er løsnet, kan man få et blik på dybdeskalaen gennem et udsnit i den faste beskyttelseskappe. På udsnittets kant, der er mærket med en pil, aflæses den indstillede dybde.

• Indstil skæredybden med en sakseformet bevægelse mellem den faste beskyttelseskappe og grundpladen.

• Spænd klemhåndtaget igen.

Indstil altid skæredybden ca. 2 til 5 mm større end den materialetykkelse, der skal saves i.

5.4 Indstilling af skråsnit

Det er muligt at indstille saven til den ønskede vinkel mellem 0 til 45° til skrå savning.

• Vingeskruen 15 løsnes (billede 1).

• Vinklen indstilles i henhold til skalaen ved drejesegmentet.

• Derefter tilspændes vingeskrue 15.

5.5 Savning efter opmærkning

Basispladen har 3 opmærkningskanter 12 (billede 2) for 0°, 30° und 45°. Opmærkningskanterne svarer til savbladets indvendige side. For skrå snit er der mulighed for, at se opmærkningen gennem åbningen på venstre side i den øverste beskyttelseskappe.

• Hold maskinen fast med håndgrebet og sæt den på emnet på forreste del af basispladen.

• Start rundsaven (se afsnit 5.2) og skub maskinen lige i skæreretningen.

• Efter skæringen frakobles saven ved at slippe kontakten 10 (billede 1). 6 Vedligeholdelse og reparation Fare Træk akkuen ud, før vedligeholdelsesarbejde gennemføres. MAFELL-maskiner er blevet konstrueret med henblik på mindst mulig vedligeholdelse. Kuglelejrene har livsvarig smøring. Efter længere tids drift anbefales det, at der udføres service på maskinen af på autoriseret Mafell-kundeservice værksted. Brug kun vores specielle fedtstof til alle smøresteder, ordre- nr. 049040 (1 kg - dåse).

Rengør maskinen omhyggeligt, hvis maskinen bruges i længere tid. Sprøjt blanke metaldele ind med et rustbeskyttelsesmiddel.

De indeholdte Li-Ion-akkuer skal overholde bestemmelserne for farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Overhold venligst også eventuelle, videreførende, nationale forskrifter.-120-

El-værktøj, akkuer, tilbehør og emballage skal genbruges iht. miljøvenlige forskrifter og bestemmelser. El-værktøj og akkuer/batterier må ikke smides ud sammen med det almindelige husholdningsaffald! Gælder kun for EU-lande:

Iht. det europæiske direktiv 2002/96/EF skal ikke mere anvendeligt el-værktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller gamle akkuer/batterier indsamles separat og genbruges iht. miljøvenlige forskrifter og bestemmelser. Aflever ikke mere anvendelige akkuer/batterier direkte til: Deutschland Stiftung GRS Batterien Heidenkampsweg 44 20097 Hamburg Deutschland Akkuer/batterier:

Li-Ion: Læs og overhold henvisningerne i afsnit "Transport" på side 119. Ret til ændringer forbeholdes. 7 Afhjælpning af driftsforstyrrelser

Fare Årsagen til forstyrrelser og afhjælpning af disse kræver altid øget opmærksomhed. Træk akkuen ud forinden! I det følgende ses en oversigt over hyppige fejl, og hvorfor de opstår. Opstår der andre fejl, bedes du kontakte din forhandler eller kundeservicen hos MAFELL direkte. Fejl Årsag Afhjælpning Maskine kan ikke tændes Akku aflades Akku lades Akku er ikke faldet i hak i slutposition Få akku til at falde helt i hak Akku næsten tom, en LED blinker på akkuen. Elektronik beskytter akkuen mod at blive afladet alt for meget. Kontrollér, tryk på taste 22 (Fig. 1 + 3). Lyser der kun en LED-lampe, skal akkuen lades. Overbelastning, maskine slukker. En længerevarende belastning har ført til overophedning af maskine eller akku. Der høres et advarselssignal (biplyd). Så længe maskinen eller akkuen ikke er kølet af, lyder der et bip igen, hver gang du forsøger at tænde for maskinen. Lad maskinen og akkuen afkøle. Akkuen kan afkøles i et ladeaggregat med luftkøling. Maskinen kan ligeledes afkøles hurtigt i tomgang med en anden akku.-121- Fejl Årsag Afhjælpning Maskine slukker i forbindelse med pludselig stigende belastning. Med den pludselige stigende belastning øges også pludseligt den strøm i små skridt, som maskinen har brug for. Der høres et advarselssignal (biplyd). Denne stigning, der opstår i forbindelse med pludselig blokering eller tilbageslag, måles og fører til slukning. Sluk for maskinen ved at slippe kontakten. Herefter kan maskinen tændes igen og arbejde videre. Forsøg at undgå yderligere blokeringer. Maskine slukker under brug Elektrostatisk opladning. Elektronikkens beskyttelsesfunktion aktiveres, og maskinen skifter til en sikker tilstand. Maskine slukker. Brug en antistatisk sugeslange Savbladet klemmer sig fast For stor fremføring Reducer fremføringshastighed Sløvt savblad Slip kontakt med det samme. Maskinen fjernes fra emnet, og savbladet udskiftes Spændinger i emnet Udvid snitfugen med en kile Dårlig maskinføring Brug parallelanslag Ujævn emneoverflade Overfladen planes Brandplet på skærestederne Savblad, der er uskarpt eller uegnet til arbejdet Skift savblad Spånudkast tilstoppet Træ for fugtigt Brug tørt træ Rengør spånudkasteren Langvarig savning uden udsugning Maskinen tilsluttes til ekstern udsugning, f.eks. støvseparator Pludselig røgudvikling fra motorhuset Overbelastning af maskinens elektronik Afbrydelse af energitilførslen fordi akkupakken er fjernet. Røgudviklingen holder op. Sæt ikke akku i! Undgå indånding af røg! Savbladet stopper - motoren kører videre Savbladet er ikke rigtig fastgjort Efterspænd savbladet Savbladet vibrerer i emnet Savbladet er ikke justeret korrekt Efterspænd savbladet Emnet er ikke fastgjort Fastgør emnet med klemmer Den nederste bevægelige afskærmning lukker ikke eller kun langsomt Spåner og trædele i den nederste bevægelige afskærmning Fjern spåner og trædele-122- 8 Specialudstyr

Greb (monteres forrest ved basispladen) Best.nr. 201451 - Savblad - HM ø 160 x 1,8 x 20, 16 tænder (savning på langs) Best.nr. 092539 - Savblad - HM ø 160 x 1,4 x 20, 32 tænder (savning på langs og tværs) Best.nr. 092610

Savblad - HM ø 160 x 1,8 x 20, 24 tænder (savning på langs og tværs) Best.nr. 092533

Flexslange FXS-L, længde 3,2 m Best.nr. 205276 - Sluthætter emb. F-EK Best.nr. 205400 - Adhæsionsprofil emb. F-HP 6.8M Best.nr. 204376 - Overfladebeskytter emb. F-SS 3,4M Best.nr. 204375 9 Eksploderet tegning og reservedelsliste De vigtigste informationer om reservedelene findes på vores hjemmeside: www.mafell.com-123-
