BRUKSANVISNING MS 5518 Mafell

Cirkelsåg Översättning av originalbruksanvisningen

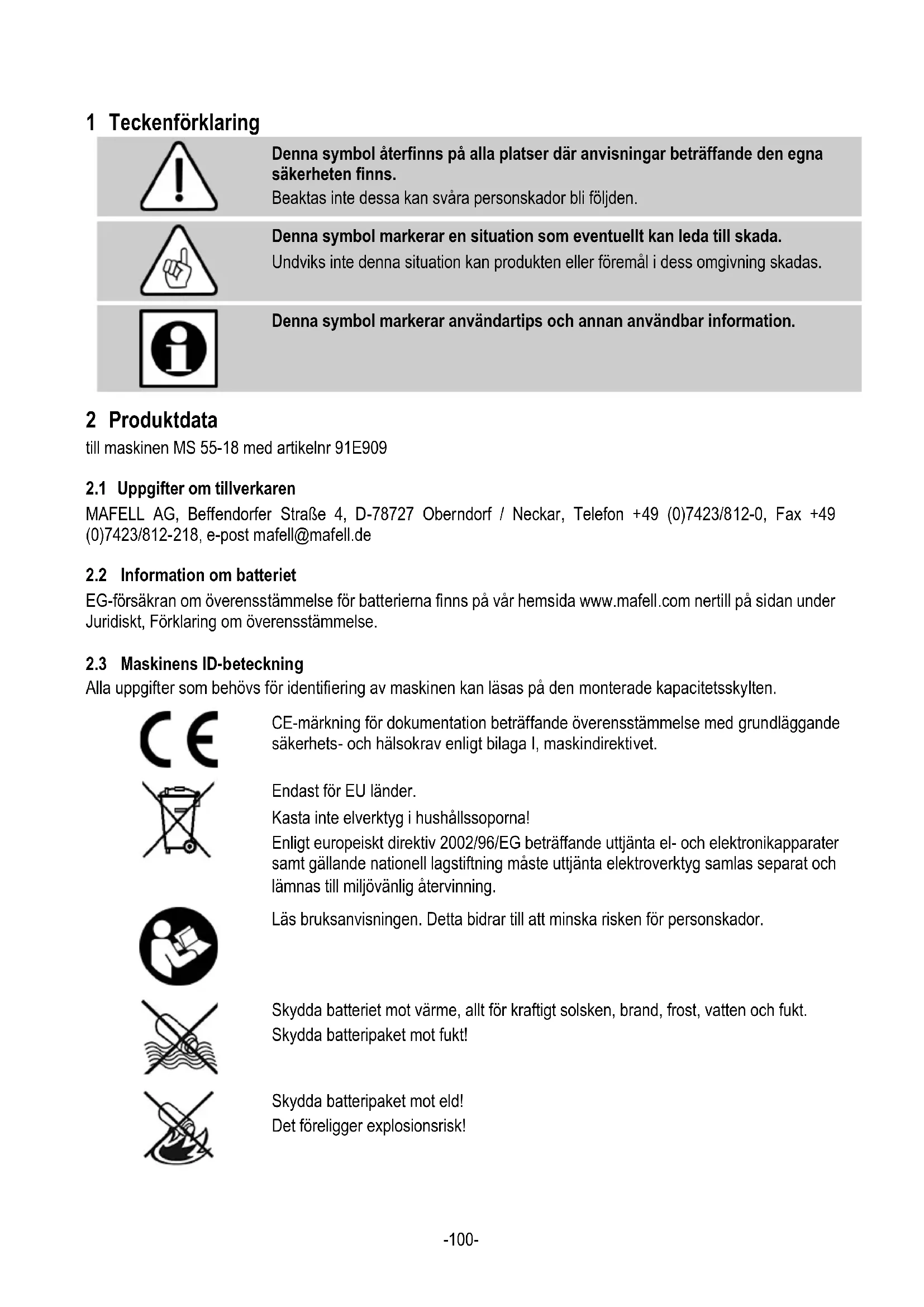

Denna symbol återfinns på alla platser där anvisningar beträffande den egna säkerheten finns. Beaktas inte dessa kan svåra personskador bli följden.

Denna symbol markerar en situation som eventuellt kan leda till skada. Undviks inte denna situation kan produkten eller föremål i dess omgivning skadas.

Denna symbol markerar användartips och annan användbar information. 2 Produktdata till maskinen MS 55-18 med artikelnr 91E909

2.1 Uppgifter om tillverkaren

EG-försäkran om överensstämmelse för batterierna finns på vår hemsida www.mafell.com nertill på sidan under Juridiskt, Förklaring om överensstämmelse.

2.3 Maskinens ID-beteckning

Alla uppgifter som behövs för identifiering av maskinen kan läsas på den monterade kapacitetsskylten.

CE-märkning för dokumentation beträffande överensstämmelse med grundläggande säkerhets- och hälsokrav enligt bilaga I, maskindirektivet.

Endast för EU länder. Kasta inte elverktyg i hushållssoporna! Enligt europeiskt direktiv 2002/96/EG beträffande uttjänta el- och elektronikapparater samt gällande nationell lagstiftning måste uttjänta elektroverktyg samlas separat och lämnas till miljövänlig återvinning.

Läs bruksanvisningen. Detta bidrar till att minska risken för personskador.

Skydda batteriet mot värme, allt för kraftigt solsken, brand, frost, vatten och fukt. Skydda batteripaket mot fukt!

Skydda batteripaket mot eld! Det föreligger explosionsrisk!-101-

Cordless Alliance System (=CAS) är ett tillverkarövergripande system för uppladdningsbara batterier. Mer information hittar du på www.cordless-alliance- system.com

18 V DC Varvtal vid tomgång

Sågskärsdjup 0°/30°/45°

55/50/42 mm Sågaggregat svängbart

1,4 mm Sågbladsmonteringshål

De angivna ljudemissionsvärdena har uppmätts enligt EN 62841-1 och EN 62841-2-5 och kan användas för jämförelse av elverktyget med andra elverktyg samt för en preliminär bedömning av belastningen.

Fara Vid praktisk användning av elverktyget kan ljudemissionsvärdena avvika från de angivna värdena beroende på hur elverktyget används och i synnerhet beroende på vilken typ av detalj som bearbetas. Använd därför alltid hörselskydd, även när elverktyget går utan last.

2.5.1 Uppgifter om ljudemission

Bulleremissionsvärden har mätts enligt EN 62841-1 och EN 62841-2-5 och uppgår till: Ljudtrycksnivå

Bullernivåmätning genomfördes med seriemässigt levererad sågklinga.

2.5.2 Uppgifter om vibration

Den typiska hand-arm-rörelsen är mindre än 2,5 m/s

2.6 Leveransinnehåll

Handcirkelsåg MS 55-18 komplett med: 1 cirkelsågblad med hårdmetallyta Ø 160 mm, 32 tänder 1 klyvkil (grovlek 1,2 mm) 1 inställningsverktyg 1 bruksanvisning 1 häfte ”Säkerhetsanvisningar”-102-

2.7 Säkerhetsanordningar

Risk Dessa anordningar är nödvändiga för säker maskindrift och får inte tas bort eller göras overksamma. Kontrollera före användning av maskinen att säkerhetsanordningar fungerar och är intakta. Använd inte maskinen om säkerhetsanordningar saknas eller är ur funktion. Maskinen är utrustad med följande säkerhetsanordningar: - Övre fast skyddskåpa - Undre rörlig skyddskåpa - Stor basplatta - Handtag - Klyvkil - Kopplingsanordning och elektrisk broms - Utsugsstuts

2.8 Avsedd användning

Handcirkelsågen är endast avsedd för längd- och tvärkapning av massivt trä. Även träbaserat material som spånplattor, lamellträ och MDF-skivor kan bearbetas. Använd endast de av Mafell godkända sågbladen enligt EN 847-1 i det angivna ø-området. En annan användning än vad som beskrivs ovan är inte tillåten. Tillverkaren frånsäger sig allt ansvar för skador som kan härledas till sådan avvikande användning. Följ de riktlinjer beträffande användning, service och underhåll som lämnas av MAFELL för korrekt användning av maskinen. Använd endast sågblad med varvtalsmärkning som motsvarar eller är högre det varvtal som är angivet på elverktyget. Använd endast original Mafell/CAS batterier och tillbehör. Med CAS-märkta batteripaket är till 100 % kompatibla med CAS-enheter (Cordless Alliance System).

2.9 Kvarvarande risker

Risk Vid avsedd användning och trots att säkerhetsföreskrifter följs finns på grund av användningsändamålet orsakade restrisker vilka kan leda till hälsofarliga följder. - Beröring av sågklingan i området vid öppningen under grundplattan. - Beröring av den del av sågklingan som skjuter ut under arbetsstycket vid kapning. - Beröring av roterande delar från sidan: sågklinga, klämfläns och flänsskruv. - Rekyl hos maskinen vid fastklämning i arbetsstycke. - Brott på, och utslungning av, sågklingan eller delar av denna. - Oavsiktlig start när batteri sitter kvar. - Påverkan på hörsel vid långvariga arbeten utan hörselskydd. - Emission av hälsovådligt trädamm vid längre användning utan uppsugning. 3 Säkerhetsanvisningar Risk Beakta alltid följande säkerhetshänvisningar och de säkerhetsbestämmelser som gäller i repsektive användarland! Läs även säkerhetsanvisningarna i det bifogade häftet "Säkerhetsanvisningar". Allmänna anvisningar: - Barn och ungdomar får inte hantera denna maskin. Detta gäller dock inte ungdomar som arbetar under uppsikt av fackman inom ramen för sin utbildning. - Arbeta aldrig utan de skyddsanordningar som föreskrivs för aktuellt arbetsförlopp och ändra inget på maskinen som kan påverka säkerheten. - Kontrollera arbetsstycket så att det inte innehåller främmande material. Såga inte i metalldelar, ex. spik. - Skydda maskinen och batteriet mot fukt! - Kastas inte de uppladdningsbara batterierna i eld!-103- - Använd inga defekta eller deformerade uppladdningsbara batterier! - Öppna inte de uppladdningsbara batterierna! - Rör inte vid kontakterna på de uppladdningsbara batterierna eller kortslut inte kontakterna! - Ur defekta li-jon batterier kan en lätt sur, brännbar vätska tränga ut! Om batterivätska tränger ut och kommer i beröring med huden spolar du omedelbart med rikligt med vatten. Om batterivätska hamnar i ögonen tvättar du ur dem med rent vatten och tar omedelbart kontakt med läkare! - Ta ur de uppladdningsbara batterierna ut maskinen innan du utför någon typ av inställning, ombyggnad, underhåll eller rengöring. - Försäkra dig om att maskinen är avstängd innan du sätter i de uppladdningsbara batterierna. - Om maskinen läggs ner utan uppsikt, transporteras eller lagras ska batteriet tas ut ur maskinen. Följande sågklingor får inte användas: - Hackiga sågklingor och sådana som ändrat form. - Sågklingor av snabbstål med hög legering (SS- sågklinga). - Trubbiga sågklingor på grund av för hög belastning på motorn. - Sågklingor vars huvudmassa är kraftigare, eller vars snittbredd (vridning) är mindre, än bredden på klyvkilen. - Sågklingor som inte är lämpliga till sågklingevarvtalet vid tomgång. - Slipplattor Anvisningar för användning av personliga skyddsutrustningar: - Bär alltid hörselskydd under arbetet. - Bär alltid en dammskyddsmask under arbetet. - Bär skyddsglasögon vid alla arbeten. Anvisningar för driften: Sågning

- För inte in händerna i sågområdet och ta inte på sågbladet. Håll i extrahandtaget eller i motorhöljet med den andra handen. Om du håller båda händerna på sågen kan händerna inte skadas av sågbladet. - För inte in handen under arbetsstycket. Skyddskåpan kan inte skydda dig mot sågbladet under arbetsstycket. - Anpassa snittdjupet till arbetsstyckets grovlek. Mindre än en hel tandhöjd ska vara synlig under arbetsstycket. - Håll aldrig fast det arbetsstycke som ska kapas med händerna och placera det inte heller över benet. Säkra arbetsstycket vid ett stabilt fäste. Det är viktigt att arbetsstycket sätts fast ordentlig för att minimera risken för kroppskontakt, fastklämning av sågbladet eller att du förlorar kontrollen. - Håll bara i elverktyget med de isolerade greppytorna när arbeten ska utföras där verktyget kan träffa på gömda elledningar eller den egna sladden. Kontakt med en spänningsförande ledning gör att elverktygets metalldelar också sätts under spänning och orsakar en elektrisk stöt. - Använd alltid ett anslag, eller kantstyrning, vid längskapning. Det förbättrar noggrannheten vid kapningen och minskar risken för att sågbladet kläms fast. - Använd alltid sågblad med rätt storlek och med passande monteringshål (t.ex. stjärnformat eller runt). Sågblad som inte passar till sågens monteringsdelar går ojämnt och leder till att du förlorar kontrollen. - Använd aldrig skadade eller felaktiga sågbladsbrickor eller sågbladsskruvar. Sågbladsbrickorna och - skruvarna har konstruerats särskilt för din såg, för optimal effekt och säkerhet. Rekyl – orsaker och säkerhetsanvisningar - En rekyl är den plötsliga reaktionen som sker på grund av att ett sågblad hakar fast, kläms fast eller är felaktigt inriktad. Detta gör att en okontrollerad såg lyfter och rör sig ut ur arbetsstycket i riktning mot personen som arbetar med sågen. - Om sågbladet hakar fast eller klämmer i sågspalten som försluts blockerar sågbladet och motorkraften slår tillbaka sågen mot personer som arbetar med den. - Om sågbladet vrids eller riktas in fel i sågsnittet kan tänderna i den bakre kanten på sågbladet haka fast i träytan så att sågbladet rör sig ut ur sågspalten och-104- sågen hoppar tillbaka mot personen som arbetar med den. En rekyl inträffar till följd av fel eller felaktig användning av sågen. Den kan förhindras med hjälp av lämpliga försiktighetsåtgärder som beskrivs nedan. - Håll fast sågen med båda händerna och håll armarna på sådant sätt att de kan fånga upp emot rekylkraften. Man bör alltid stå vid sidan om sågbladet, aldrig ha det i linje med kroppen. Vid en rekyl kan cirkelsågen hoppa bakåt men personen som arbetar med sågen kan behärska rekylkrafterna med hjälp av lämpliga försiktighetsåtgärder. - Om sågbladet klämmer eller om du avbryter arbetet, stäng av sågen och håll den stilla i arbetsstycket tills sågbladet har stannat helt. Försök aldrig ta bort sågen från arbetsstycket, eller dra den baklänges, så länge sågbladet rör sig, annars finns risk för rekyl. Ta reda på och avhjälp orsaken till att sågbladet klämmer. - Om man vill starta om en såg som befinner sig i ett arbetsstycke så ska sågbladet centreras i sågspalten och man måste kontrollera att sågbladets tänder inte har hakat fast i arbetsstycket. Om sågbladet hakar fast kan den föra sig ut ur arbetsstycket eller orsaka en rekyl om sågen startas igen. - Stöd upp stora skivor för att förhindra rekyl på grund av sågblad som sitter fast. Stora skivor kan böjas ner på grund av den stora egna vikten. Skivor måste stödjas upp på båda sidorna, både nära sågspalten och vid kanterna. - Använd inga slöa eller skadade sågblad. Sågblad med slöa eller fel inriktade tänder orsakar på grund av en för trång sågspalt en ökad friktion, fastklämning av sågbladet och rekyl. - Dra innan sågningen fast inställningarna för sågdjup och kapningsvinkel. Om inställningarna förändras under sågningen kan sågbladet klämmas fast och en rekyl kan inträffa. - Var särskilt försiktig när du sågar i existerande väggar eller andra områden där man inte ser baksidan. Sågbladet som sänks in i materialet kan blockeras i dolda föremål och orsaka en rekyl. Den undre skyddskåpans funktion - Kontrollera före varje användning att den undre skyddskåpan stänger utan problem. Använd inte sågen om inte rörligheten hos den undre skyddskåpan fungerar och den inte stänger direkt. Kläm eller bind aldrig fast den undre skyddskåpan i den öppna positionen. Om sågen oavsiktligt skulle falla ner på golvet kan den underskyddskåpan böjas. Öppna skyddskåpan med dragspaken och säkerställ att den rör sig fritt och inte rör vid varken sågblad eller andra delar oavsett kapningsvinkel eller sågdjup. - Kontrollera att fjädern för den undre skyddskåpan fungerar. Låt utföra service på sågen före användningen om den undre skyddskåpan eller fjädern inte fungerar felfritt. Skadade delar, kladdiga avlagringar eller spånansamlingar gör att skyddskåpan arbetar med fördröjning. - Öppna bara den undre skyddskåpan manuellt vid särskilda snitt såsom ”djup- och vinkelsnitt”. Öppna den undre skyddskåpan med dragspaken och släpp spaken så snart sågbladet tränger in i arbetsstycket. Vid alla andra sågningsarbeten ska den undre skyddskåpan arbeta automatiskt. - Lägg inte ner sågen på arbetsbänken eller golvet utan att den undre skyddskåpan täcker sågbladet. Ett oskyddat sågblad som fortsätter rotera förflyttar sågen mot kapningsriktningen och sågar allt som kommer i dess väg. Observera sågbladets eftergångstid. Klyvkilens funktions - Använd det sågblad som passar till klyvkilen. För att klyvkilen ska verka måste sågbladets stamblad vara tunnare än klyvkilen och tandbredden måste vara bredare än klyvkilens tjocklek. - Justera klyvkilen på det sätt som beskrivs i bruksanvisningen. Felaktiga avstånd, fel position och inriktning kan vara orsaken till att klyvkilen inte förhindrar en rekyl på ett verksamt sätt. - Använd alltid klyvkilen, utom vid "djupkapning". Montera tillbaka klyvkilen efter djupsågningen Klyvkilen stör vid djupsågning och kan orsaka en rekyl. Detta avsnitt gäller bara för handcirkelsågar utan MAFELL-flippkil.-105- - För att klyvkilen ska fungera måste den befinna sig i sågspalten. Vid korta kapningar är klyvkilen overksam när det gäller att förhindra en rekyl. - Använd inte sågen med missformad klyvkil. Redan en liten störning kan göra att skyddskåpan stängs långsamt. Anvisningar för servcie och underhåll: - Regelbunden rengöring av maskinen, framför allt av justeringsanordningar och styrfunktioner, är en viktig säkerhetsaspekt. - Endast original MAFELL reservdelar och tillbehör får användas. I annat fall föreligger inga anspråk på garantiåtaganden och inget ansvar från tillverkarens sida. 4 Förbereda/ställa in

Kontrollera om batteriets märkspänning överensstämmer med uppgifterna på maskinen. Batteri och laddare är anpassade till varandra. Använd bara MAFELL – APS 18 laddare för att ladda batterier. Börja med att ladda batteriet när du har en ny maskin. Hur man gör när man börjar använda APS 18 och hur uppladdningen görs finns beskrivet i den bifogade bruksanvisningen ”APS 18 Akku – Power – Station”. Batteriet är utrustat med en temperaturövervakning. Den garanterar att batteriet bara laddas inom temperaturområdet 0°C och 50°C. Detta förlänger batteriets livslängd. En väsentligt förkortad driftstid per uppladdning tyder på att batteriet är förbrukat och behöver bytas ut.

Fara Explosionsrisk Skydda batteriet mot värme, brand och väta. Lägg inte batteriet på element och utsätt det inte för kraftigt solsken under längre period. Temperaturer över 50°C skadar batteriet. Låt ett uppvärmt batteri kylas av före laddningen. Den optimala förvaringstemperaturen ligger mellan 10°C och 30°C.

Öppna inte batteriet och skydda det mot stötar. Förvara batteriet torrt och frostsäkert.

Fara Täck över batterikontakterna vid förvaring utanför laddaren. Vid kortslutning genom metallisk överbryggning finns brand- och explosionsrisk.

Beakta hänvisningarna beträffande miljöskydd.

Kontrollera att batteriet sitter korrekt i maskinen innan denna används.

Släpp batteriet genom att trycka på spärren 21 (Bild 1) och dra ut det ur batteristyrningen.

Risk Hälsovådligt damm måste suga upp med en M-sugare. Maskinen ska anslutas till en lämplig, extern suganordning vid alla arbeten där en stor mängd damm skapas. Lufthastigheten måste vara minst 20 m/s. Invändig diameter på sughållare 8 (bild 2) är 35 mm.

Använd ett vasst verktyg för att bibehålla bra snittkvalitet. Välj ett verktyg som passar material och aktuell användning i följande lista:-106- Kapning av barr- och lövträ speciellt tvärs emot och längs med fiberriktning: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 24 tänder - HM-cirkelsågklinga Ø 160 x 1,4 x 20 mm, 32 tänder Kapning av barr- och lövträ speciellt längs med fiberriktning: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 16 tänder Kapning av barr- och lövträ speciellt tvärs emot fiberriktning: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 32 tänder

Risk Dra ur batteriet vid alla underhållsarbeten

• Tryck på tryckknappen 2 (bild 2) och dra spärrspaken 1 (bild 2) uppåt. Nu är sågaxeln låst och kopplingsspaken spärrad.

• Lossa flänsskruven 5 (bild 1) motsols med den medföljande insexskruvmejseln (bild 2). Ta nu bort skruven samt den främre klämflänsen 6 (Bild 2).

• Sågbladet kan nu tas bort när den rörliga skyddskåpan öppnats.

• Klämflänsarna måste vara fria från vidhäftande delar.

• Var noga med rotationsriktningen när sågbladet sätts i.

• Sätt sedan klämflänsen på plats, sätt i flänsskruven och drag fast genom att vrida medurs.

Risk Dra ur batteriet vid alla underhållsarbeten Klyvkilen 7 (Bild. 2) förhindrar att sågbladet kläms fast vid sågning i längsriktningen. Rätt avstånd till sågblad visas i bild 4.

• Lossa de båda cylinderskruvarna 4 (bild 2) med den medföljande insexskruvmejseln för justeringen.

• Justera klyvkilen genom att förskjuta den i dess längsgående öppning och dra sedan fast de båda cylinderskruvarna igen. 5 Användning Under vissa förhållanden – i synnerhet torr luft, material som t.ex. grovspånskivor eller laminatskivor och utan antistatisk utsugningsslang – kan elektrostatiska urladdningar via operatören inträffa. Elektronikens skyddsfunktion aktiveras och maskinen går till ett säkert läge. Maskinen stängs av automatiskt.

Innehållet i denna bruksanvisning måste vara känt av alla som ska hantera maskinen, med speciell hänvisning till kapitlet "Säkerhetsanvisningar".

5.2 Till- och frånkoppling

• Starta: tryck startspärren 9 (Bild 1) framåt för att låsa upp. Håll in startspärren och tryck in startknappen 10 (Bild 1). Eftersom det är en omkopplare som saknar spärr går maskinen bara så länge som startknappen hålls intryckt. Den inbyggda elektroniken ser vid starten till att accelerationen sker utan ryck och reglerar vid belastning varvtalet till det fast inställda värdet. Dessutom reglerar denna elektronik motorn vid överbelastning, vilket betyder att sågbladet stannar. Stäng sedan av sågen. Starta den därefter igen och fortsätt såga men med reducerad matningshastighet. En varm maskin leder snabbare till en överlastavstängning. Med hjälp av inställningsratten 11 (bild 2) kan sågklingans varvtal ställas in mellan 2450 och 5450 min

• Avstängning: För att stänga av släpper du startknappen 10 (bild 1). Med hjälp av den inbyggda automatiska bromsen begränsas sågklingans eftergångstid till ca 1-2 s. Startspärren aktiveras igen automatiskt och säkrar handcirkelsågen mot oavsiktlig start.

5.3 Inställning av snittdjup

Snittdjupet kan ställas in steglöst inom ett område mellan 10 och 55 mm. Gör då på följande sätt: - Släpp spärrspaken 3 (bild 2) när justering ska utföras. Den lossade spärrspaken gör att det blir möjligt att se djupskalan genom en öppning i den fasta skyddskåpan. Det inställda djupet kan avläsas på kanten av öppningen, markerat med en pil.

• Ställ in snittdjupet med en saxformad rörelse mellan den fasta skyddskåpan och basplattan.

Ställ alltid in snittdjupet så att det är ca. 2 till 5 mm större än tjockleken på det material som skall kapas.

5.4 Inställning för sneda snitt

Sågaggregatet kan ställas in på valfri vinkel från 0 till 45° för sneda snitt.

• Släpp vingskruven 15 (bild 1).

• Ställ in vinkeln enligt skalan på svängfästet.

Basplattan har tre mallkanter 12 (bild 2) för 0°, 30° och 45°. Dessa mallkanter motsvarar sågklingans insida. Sneda snitt kan ses genom öppning på övre skyddskåpas vänstra sida.

• Håll maskinen i handtagen och placera basplattans främre kant på arbetsstycket.

• Starta handcirkelsågen (se kapitel 5.2) och skjut maskinen med jämna rörelser i snittriktningen.

• Efter avslutad kapning stänger man av maskinen genom att släppa startreglaget 10 (bild 1). 6 Underhåll och service

Risk Dra ur batteriet vid alla underhållsarbeten MAFELL-maskiner är konstruerade för lågfrekvent servicenivå. Använda kullager har smörjning som gäller för lagrets livstid. Efter längre användning rekommenderar vi att låta en auktoriserad MAFELL-kundtjänstverkstad gå igenom maskinen. Endast vårt specialsmörjmedel, beställnr. 049040 (1 kg - burk), skall användas, gäller samtliga smörjpunkter.

Rengör elverktyget noggrant om elverktyget inte används under en längre tid. Spreja in blanka metalldelar med rostskyddsmedel.

De ingående litiumjonbatterierna faller under föreskrifterna för farligt gods. Användaren får transportera batterierna på vägen utan ytterligare krav. Vid sändning genom tredje part (t.ex. luft- eller sjötransport) ska särskilda krav angående förpackning och märkning iakttas. Tillkalla en expert för transport av farligt gods vid förberedelse av kollit. Sänd batterier endast om kapslingen är oskadad. Täck öppna kontakter med tejp och förpacka batteriet så att det inte förskjuts i förpackningen. Beakta även eventuella nationella föreskrifter.-108-

6.3 Avfallshantering batterier/uppladdningsbara

Elverktyg, batterier, tillbehör och förpackningar bör omhändertas för miljöriktig återvinning. Kasta inte elverktyg och batterier i hushållssoporna! Endast för EU länder:

Gamla elverktyg och defekta/förbrukade batterier ska enligt direktivet 2002/96/EG resp. enligt direktivet 2006/66/EG samlas separat och omhändertas för miljöriktig återvinning. Lämna defekta/förbrukade batterier direkt hos: Tyskland Stiftung GRS Batterien Heidenkampsweg 44 20097 Hamburg Tyskland Batterier/uppladdningsbara batterier

Li-jon: Beakta anvisningarna i avsnittet ”Transport” på sidan 107. Ändringar förbehålles. 7 Åtgärdande av störning

Risk Felsökning efter orsak till föreliggande störning och åtgärdande av denna kräver alltid största uppmärksamhet och försiktighet. Dra ur batteriet först! Nedan återfinns några av de vanligast förekommande störningarna samt orsaken till dessa. Om andra störningar uppstår, kontakta din återförsäljare eller MAFELL kundservice direkt. Störning Orsak Åtgärd Maskinen startar inte Ladda ur batteri Ladda batteri Batteriet har inte hakat fast i ändläget Haka fast batteriet ordentligt Batteriet nästan tomt, en LED på batteriet blinkar. Elektroniken skyddar batteriet mot djupurladdning. Kontrollera, tryck på knapp 22 (Bild 1 + 3). Om bara en LED lyser, ladda batteriet. Överbelastning, maskinen stängs av. På grund av en långvarig belastning har maskinen eller batteriet överhettats. En varningssignal ljuder (pipton). Så länge maskinen eller batteriet inte har svalnat, hörs en pipton vid varje nya påslagningsförsök. Låt maskinen och batteriet svalna. Batteriet svalnar snabbare i en laddare med luftkylning. Maskinen svalnar också snabbare om den körs på tomgång med ett annat batteri.-109- Störning Orsak Åtgärd Maskinen stängs plötsligt av när belastningen ökar. När belastningen ökar, ökar även den ström som krävs för maskinen plötsligt. En varningssignal ljuder (pipton). Denna ökning som inträffar vid en plötslig blockering eller en rekyl mäts och leder till att maskinen stängs av. Stäng av maskinen genom att släppa avtryckaren. Sedan kan du starta maskinen igen och fortsätta arbetet som vanligt. Försök att undvika ytterligare blockering. Maskinen stängs av under drift Elektrostatisk uppladdning. Elektronikens skyddsfunktion aktiveras och maskinen går till ett säkert läge. Maskinen stängs av. Använd en antistatisk utsugningsslang Sågbladet klämmer när maskinen förflyttas framåt För hög matningshastighet Sänk matningshastigheten Slött sågblad Släpp genast brytaren. Tag bort maskinen från arbetsstycket och byt ut sågbladet Spänningar i arbetsstycket Bredda snittfogen med en kil Dålig maskinstyrning Sätt i parallellfäste Ojämn yta på arbetsstycke Jämna ut ytan Brännmärken på snittytor Sågklingan olämplig för arbetsmomentet eller slött. Byt sågklinga Spånutkast tilltäppt Trä för fuktigt Använd torrt trä Rengör spånutkastet Länge pågående sågning utan utsug Anslut maskinen till ett externt utsug, t.ex. ett litet mobilt utsug Plötslig rökutveckling från motorhuset Överbelastning av maskinens elektronik Avbryt energitillförseln genom att ta ur batteripaketet. Rökutvecklingen upphör. Sätt inte i något batteri! Undvik att andas in röken! Sågbladet står still - motorn fortsätter köra Sågbladet är inte korrekt fastsatt Dra åt sågbladet Sågbladet vibrerar i arbetsstycket Sågbladet är inte korrekt justerat Dra åt sågbladet Arbetsstycket är inte fastsatt Sätt fast arbetsstycket med klämmor Den nedre flyttbara skyddskåpa stängs inte eller stängs bara långsamt Spån och träbitar i den nedre flyttbara skyddskåpan Ta bort spån och träbitar-110- 8 Extra tillbehör

Svampgrepp (kan monteras fram på grundplattan) Beställningsnr 201451 - Sågblad - HM Ø 160 x 1,8 x 20, 16 tänder (längskapning) Beställningsnr 092539 - Sågblad - HM Ø 160 x 1,4 x 20, 32 tänder (längs- och tvärkapning) Beställningsnr 092610

Sågblad - HM ø 160 x 1,8 x 20, 24 tänder (längs- och tvärkapning) Beställningsnr 092533

Sågblad - HM Ø 160 x 1,8 x 20, 32 tänder (tvärkapning) Beställningsnr 092552 - Styrskena F 80, 800 mm lång Beställningsnr 204380 - Styrskena F 110, 1100 mm lång Beställningsnr 204381 - Styrskena F 160, 1600 mm lång Beställningsnr 204365

Styrskena F 210, 2100 mm lång Beställningsnr 204382

Styrskena F 310, 3100 mm lång Beställningsnr 204383 - Vinkelanslag F-WA Beställningsnr 205357

Tillbehör för styrskena:

Skarvstycke F-VS Art.nr 204363

Sats med skenfodral F80/160 med vinkelanslag bestående av: F80 + F160 + skarvstycke + vinkelanslag + två skruvtvingar + skenfodral Art.nr 204749 - Sats med skenfodral F160/160 bestående av: 2 x F160 + skarvstycke + två skruvtvingar + skenfodral Art.nr 204805 - Akku-PowerStation APS M Art.nr 094492 - Akku-PowerStation APS M GB Art.nr 094493

- Sug-spänn-system Aerofix F-AF 1 bestående av: 1,3 m skena, adapter för uppe och nere, flexslang Art. nr. 204770
