KÄYTTÖOHJE MS 5518 Mafell

Käsisirkkeli Käännös alkuperäiskäyttöohjeesta

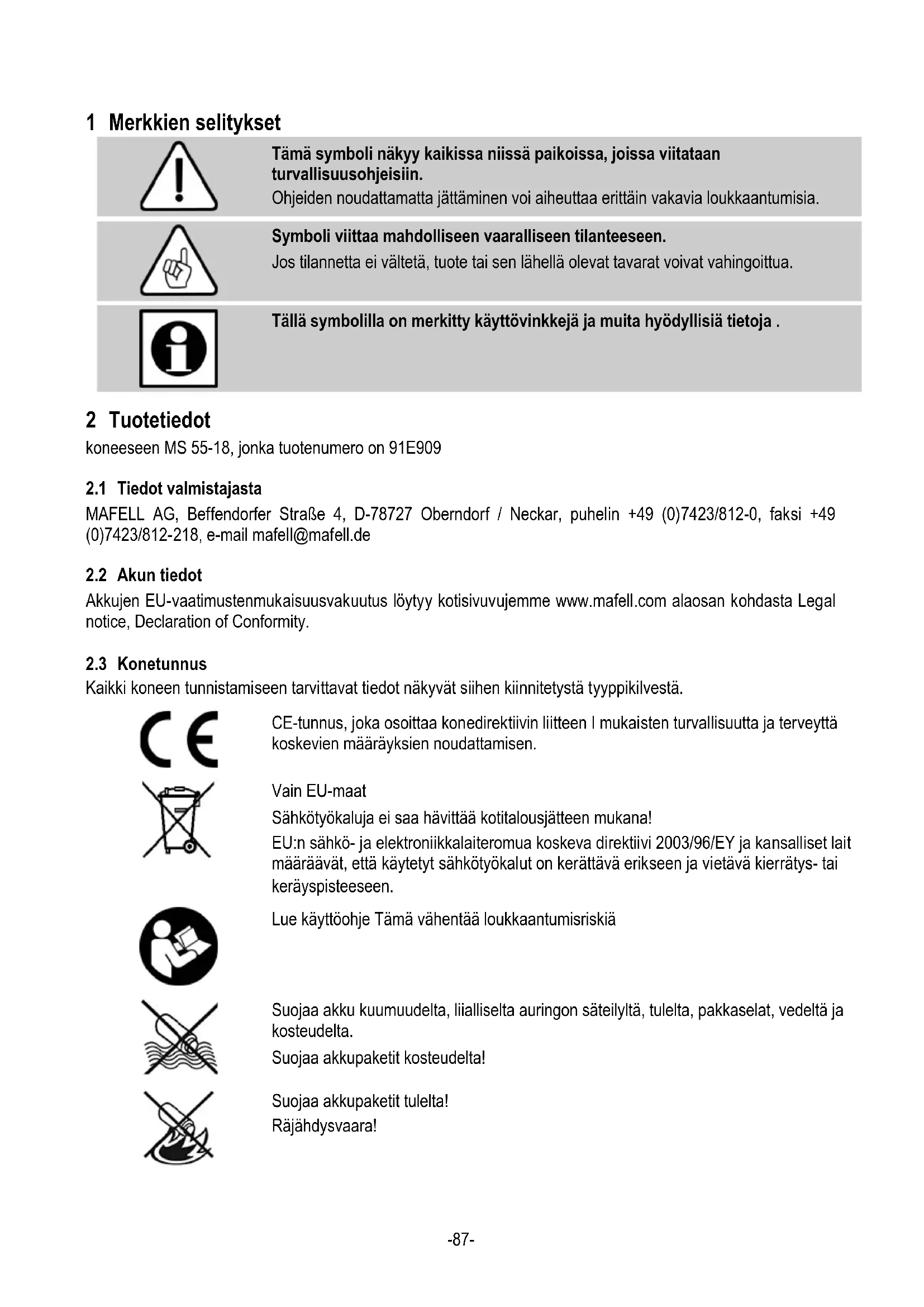

Tämä symboli näkyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin. Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen. Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja . 2 Tuotetiedot koneeseen MS 55-18, jonka tuotenumero on 91E909

2.1 Tiedot valmistajasta

Akkujen EU-vaatimustenmukaisuusvakuutus löytyy kotisivuvujemme www.mafell.com alaosan kohdasta Legal notice, Declaration of Conformity.

Kaikki koneen tunnistamiseen tarvittavat tiedot näkyvät siihen kiinnitetystä tyyppikilvestä.

CE-tunnus, joka osoittaa konedirektiivin liitteen I mukaisten turvallisuutta ja terveyttä koskevien määräyksien noudattamisen.

Vain EU-maat Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana! EU:n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2003/96/EY ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätys- tai keräyspisteeseen.

Lue käyttöohje Tämä vähentää loukkaantumisriskiä

Suojaa akku kuumuudelta, liialliselta auringon säteilyltä, tulelta, pakkaselat, vedeltä ja kosteudelta. Suojaa akkupaketit kosteudelta!

Suojaa akkupaketit tulelta! Räjähdysvaara!-88-

Cordless Alliance System (=CAS) on valmistajille yhteinen akkujärjestelmä. Lisää informaatiota saat osoitteesta www.cordless-alliance-system.com.

harjaton Käyttöjännite

18 V DC Kierrosluku joutokäynnissä

Leikkuusyvyys 0°/30°/45°

55/50/42 mm Sahakoneikko, käännettävä

Sahanterän läpimitta maks./min.

160/149 mm Sahanterän peruspaksuus

1,2 mm Työkalun sahausleveys

1,4 mm Sahanterän kiinnitysaukko

20 mm Imuliitännän läpimitta 35 mm Akun paino

Annetut meluemissiot on mitattu normin EN 62841-1 ja EN 62841-2-5 mukaisesti ja niitä voi käyttää vertailemiseen ja muun sähkötyökalun välillä sekä kuormituksen alustavaan arviointiin.

Vaara Meluemissiot voivat poiketa annetuista arvoista sähkötyökalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sähkötyökalua käytetään, erityisesti siitä, minkälaista työkappaletta työstetään. Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyökalu käy ilman kuormitusta!

2.5.1 Melupäästötiedot

Standardien EN 62841-1 ja EN 62841-2-5 mukaan määritellyt meluarvot ovat: Äänenpainetaso

Äänimittaukset on tehty vakiovarustukseen kuuluvalla sahanterällä.

2.5.2 Tärinää koskevat tiedot

Tyypillinen käsiin ja käsivarsiin kohdistuva tärinä on alle 2,5 m/s

Käsisirkkeli MS 55-18, täydellinen: 1 kovapala-sirkkeliterä ø 160 mm, 32 hammasta 1 halkaisukiila (paksuus 1,2 mm) 1 käyttötyökalu 1 käyttöohje 1 "Turvallisuusohjeet"-vihko-89-

Vaara Nämä laitteet ovat tarpeellisia koneen turvallisessa käytössä. Niitä ei saa poistaa eikä niiden toimintaa estää. Tarkasta ennen käyttöä turvalaitteiden toiminta ja mahdolliset vauriot. Älä käytä konetta, jos turvalaitteita puuttuu tai jokin niistä on tehoton. Koneessa ovat seuraavat turvalaitteet: - Ylempi kiinteä suojakupu - Alempi liikkuva suojakupu - Suuri pohjalaatta - Käsikahvat - Halkaisuveitsi - Kytkentälaite ja sähkötoiminen jarru - Imuistukka

2.8 Käyttötarkoituksenmukainen käyttö

Käsisirkkeli soveltuu ainoastaan täyspuun pituus- ja poikittaissuuntaiseen sahaamiseen. Sillä voidaan kuitenkin työstää myös lastulevyn, rimalevyn ja MDF-kuitulevyjen tyyppisiä levyjä. Käytä vain Mafell:in hyväksymiä, EN 847-1 mukaisia, sahanteriä annetulla ø-alueella. Muunlainen kuin yllä kuvattu käyttö on kiellettyä. Valmistaja ei vastaa muunlaisen käytön aiheuttamista vahingoista. Koneen käyttötarkoituksen mukaiseen käyttööön kuuluu myös Mafellin antamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen. Käytä vain kierrosluku-merkinnällä varustettuja sahanteriä, jotka vastaavat sähkötyökalussa annettua, tai sitä korkeampaa kierroslukua. Käytä vain alkuperäisä Mafell / CAS-Akkupakkauksia ja lisätarvikkeita. CAS-merkityt akut ovat 100-prosenttisesti yhteensopivia CAS-laitteiden (Cordless Alliance System) kanssa.

Vaara Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jäännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen. - Sahaterään koskettaminen pohjalaatan alapuolella olevan aukon alueella. - Työkappaleen alta näkyvään sahanterän osaan koskettaminen sahauksen aikana. - Pyöriviin osiin koskettaminen sivulta: sahanterä, kiristyslaippa ja laipparuuvi. - Koneesta tuleva isku sahan juuttuessa kiinni työkappaleeseen. - Sahanterän tai sahanterän osien murtuminen tai irtoaminen. - Tahaton käynnistäminen akun ollessa paikallaan. - Kuulovauriot pitempään kestävässä työskentelyssä ilman kuulosuojaimia. - Terveydelle vahingollisen puupölyn emissio pitkäaikaisessa käytössä ilman imulaitteita. 3 Turvallisuusohjeet Vaara Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä! Lue myös turvallisuusohjeita liitteenä olevasta kirjasesta "Turvallisuusohjeet". Yleiset ohjeet: - Lapset ja nuoret eivät saa käyttää tätä konetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret. - Älä koskaan työskentele ilman määräysten mukaisia turvalaitteita äläkä muuta koneessa mitään, millä olisi vaikutus turvallisuuteen. - Tarkista, ettei työkappaleessa ole vieraita esineitä. Älä sahaa metalliosia, kuten esim. nauloja. - Suojaa kone ja akut kosteudelta! - Älä heitä akkuja tuleen!-90- - Älä käytä rikkinäisiä tai muotonsa muuttaneita akkuja! - Älä avaa akkuja! - Älä kosketa akkujen kontakteja tai oikosulje niitä! - Rikkinäisistä li-ion-akuista voi valua lievästi hapanta, palamiskelpoista nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä pääsee silmiin, pese ne puhtaalla vedellä ja mene välittömästi lääkärin tutkittavaksi!x - Ota akut koneesta, ennen minkään asetuksen, varusteiden muuttamisen, huollon tai puhdistuksen suorittamista. - Varmista, että kone on kytketty pois päältä akkuja paikalleen asetettaessa. - Jos kone on käyttämättä ilman valvontaa, sitä kuljetetaan tai varastoidaan, poista akut koneesta. Älä käytä: - viallisia tai alkuperäisen muotonsa menettäneitä sahanteriä. - runsasseosteisesta pikateräksestä (HSS) valmistettuja sahanteriä. - tylsiä sahanteriä niiden moottorille aiheuttaman suuren kuormituksen vuoksi. - sahanteriä, joiden runko on paksumpi tai sahausleveys (sahanterän haritus) on pienempi kuin halkaisuveitsen paksuus. - Sahanteriä, joiden sahanterän kierrosluku ei sovi tyhjäkäyntiin. - Hiontalaikat Henkilökohtaisten turvavarusteiden käyttö: - Käytä aina käytön aikana kuulosuojaimia. - Käytä aina käytön aikana pölynsuojamaskia. - Käytä aina kaikissa töissä suojalaseja. Käyttöä koskevat ohjeet: Sahausmenetelmä

- Älä vie käsiäsi lähelle sahausaluetta ja sahanterää. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin suojakotelosta. Kun pidät molemmilla käsillä kiinni sahasta, sahanterä ei voi vahingoittaa niitä. - Älä vie kättäsi työkappaleen alapuolelle. Suojakupu ei voi suojata sinua sahanterältä työkappaleen alapuolella. - Säädä sahaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alapuolella tulee olla näkyvissä vähemmän kuin yksi täysi sahampaan korkeus. - Älä missään tapauksessa pidä sahattavaa kappaletta kädessä tai jalan yläpuolella. Kiinnitä työkappale tukevaan pidikkeeseen. On tärkeää kiinnittää työkappale kunnolla tukevasti, kehokosketuksen, sahanterän kiinnijuuttumisen tai hallinnan menettämisen vaara minimoituu. - Pidä laitteesta kiinni eristetyiltä kahvapinnoilta, kun teet töitä, joissa käytettävä työkalu voi osua piilossa oleviin sähköjohtoihin tai omaan virransyöttöjohtoon. Kosketus jännitteelliseen johtoon asettaa myös sähkötyökalun metalliosat jännitteellisiksi ja aiheuttaa siten sähköiskun. - Käytä pitkittäissahauksissa aina vastetta tai suoraa reunaohjainta. Tämä parantaa sahaustarkkuutta ja pienentää sahanterän kiinnijuuttumisen mahdollisuutta. - Käytä aina oikean kokoisia sahanteriä ja oikeanlaista kiinnitysreikää (esim. neljäkäs tai pyöreä). Sahanterät, jotka eivät sovellu sahan kiinnitysosiin, käyvät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen. - Älä koskaan käytä viallisia tai vääränlaisia sahanterän kiinnityslaippoja tai ruuveja. Sahanterän kiinnityslaipat ja ruuvit on suunniteltu erityisesti sahaasi varten, optimaalisen tehon ja käyttöturvallisuuden saavuttamiseksi. Takaisku – aiheuttajat ja vastaavat turvaohjeet - Takaisku on sahan äkillinen potkaisureaktio johtuen sahanterän osumisestä esteeseen, juuttumisesta kiinni tai asennoitumisesta väärin, mikä johtaa siihen, että saha ponnahtaa hallitsettomasti irti työkappaleesta liikkuen kohti käyttäjää. - Kun sahanterä takertuu tai juuttuu kiinni itestään sulkeutuvaan sahausuraan, terän pyöriminen estyy ja moottorivoima lyö sahaa taaksepäin käyttäjän suuntaan. - Jos sahanterää väännetään tai suunnataan väärin sahausurassa, sahanterän takareunan hampaat-91- voivat takertua puun pintaan, jolloin sahanterä nousee ylös sahausurasta ja saha hyppää taaksepäin käyttäjän suuntaan. Takaisku on seuraus sahan vääränlaisesta tai virheellisestä käyttämisestä. Tämä voidaan estää soveltuvilla, kuten seuraavana kuvataan, varotoimenpiteillä. - Pidä sahasta tukevasti kiinni kaksin käsin ja pidä käsivarret sellaisessa asennossa, että pystyt hallitsemaan takaiskun aiheuttamat voimat. Pysyttele aina sahanterän sivulla, älä koskaan kohdista sahanterää itseesi päin. Käsisirkkeli voi takaiskun yhteydessä hypätä taaksepäin, käyttäjä voi kuitenkin soveltuvin varotoimenpitein hallita takaiskuvoimat. - Jos sahanterä juuttuu kiinni tai keskeytät työskentelyn, kytke sähkö pois sahasta ja pidä sahasta rauhallisesti kiinni kunnes sahanterä on pysähtänyt. Älä koskaan yritä irrottaa sahaa työkappaleesta tai vetää sitä taaksepäin niin kauan kuin sahanterä liikkuu, muuten takaisku on mahdollinen. Selvitä sahanterän kiinnijuuttumisen aiheuttaja ja poista se. - Jos haluat käynnistää uudelleen työkappaleessa kiinni olevan sahan, kohdista sahanterä sahausuran keskelle ja varmista, etteivät sahan hampaat ole takertuneet kiinni työkappaleeseen. Jos sahanterä takertuu kiinni, se voi irrota työkappaleesta tai aiheuttaa takaiskun, kun saha käynnistetään uudelleen. - Tue suuret levyt, jotta sahanterän kiinnijuuttumisen aiheuttama takaiskuvaara on mahdollisimman pieni. Suuret levyt voivat taipua omasta painostaan. Levyt pitää tukea molemmilta puoliltaan, sekä sahausuran läheisyydestä että myös levyn reunoilta. - Älä käytä tylsiä tai vaurioituneita sahanteriä. Sahanterät, joissa on tylsät tai väärin kohdistetut hampaat, aiheuttavat liian ahtaassa sahausurassa suurentunutta kitkaa, sahanterän kiinnijuuttumista ja takaiskuja. - Kiristä sahaussyvyyden ja sahauskulman säätimet ennen kuin aloitat sahauksen. Jos asetukset muuttuvat sahaamisen aikana, sahanterä voi juuttua kiinni ja aiheuttaa takaiskun. - Ole erityisen varovainen jo olemassa olevia seiniä tai muita ei tunnistettavissa olevia alueita sahattaessa. Sisäänuppoava sahanterä voi sahattaessa juuttua piilossa oleviin kohteisiin ja aiheuttaa takaiskun. Alemman suojakuvun toiminta - Tarkista aina ennen käyttöä, sulkeutuuko alempi suojakupu kunnolla. Sahaa ei saa käyttää, jos alempi suojakupu ei liiku vapaasti ja sulkeudu välittömästi. Alempaa suojakupua ei saa missään tapauksessa kiinnittää avoimeen asentoon. Jos saha putoaa vahingossa lattialle, alempi suojakupu voi taipua vääränmuotoiseksi. Avaa suojakupu aukivetovivulla ja varmista, että se liikkuu vapaasti ja kaikilla sahauskulmilla ja – syvyyksillä eikä kosketa sahanterää tai muita osia. - Tarkista alemman suojakuvun jousien toiminta. Anna huoltaa laite ennen käyttämistä, jos suojakupu ja jousi eivät toimi kunnolla. Vaurioituneet osat, tahmeat kerrostumat tai sahanpurukerääntymät antavat suojakuvun toimia vain hidastetusti. - Avaa alempi suojakupu käsin vain erikoistapauksissa, esim. upotus- ja kulmasahauksissa. Avaa alempi suojakupu aukivetovivusta vetämällä ja päästä vipu irti, kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alemman suojakuvun tulee toimia automaattisesti. - Älä laske sahaa työpenkille tai maahan, jos alempi suojakupu ei peitä sahanterää. Suojaamaton, jälkikäyvä sahanterä siirtää sahaa vastoin sahaussuuntaa ja sahaa kaikkea tielleosuvaa. Huomioi tällöin sahanterän jälkikäyntiaika. Rakokiilan toiminta - Käytä rakokiilaan sopivaa sahanterää. Jotta rakokiila toimii, sahanterälevyn tulee olla ohuempi rakokiila ja hammasleveyden tulee olla suurempi kuin rakokiilan paksuus. - Säädä rakokiila kuten käyttöohjeessa on kuvattu. Väärät etäisyydet, positiot ja suuntaus voivat olla peruste sille, että rakokiila ei estä tehokkaasti takaiskua. - Käytä rakokiilaa kaikissa töissä paitsi "upotussahauksissa". Aseta rakokiila takaisin paikalleen upotussahauksen jälkeen. Rakokiila häiritsee upotussahauksia ja voi aiheuttaa-92- takaiskun. Tämä kohta koskee käsisirkkeleitä, joissa ei ole MAFELL-flippkiilaa. - Rakokiilan on oltava sahausurassa, jotta se voi toimia. Lyhyissä sahauksissa rakokiila on tehoton takaiskun estämisessä. - Älä käytä sahaa, jos rakokiila on vääntynyt. Jo pieni häiriö voi hidastaa suojakuvun sulkeutumista. Huoltoa ja kunnossapitoa koskevat ohjeet: - Koko koneen ja varsinkin sen säätölaitteiden ja ohjaimien säännöllinen puhdistus on tärkeä turvallisuustekijä. - Ainoastaan alkuperäisten MAFELL-varaosien ja - tarvikkeiden käyttö on sallittua. Muuten valmistajan takuu ja vastuu raukeaa. 4 Varustelu/säätö

Tarkasta onko akun nimellisjännite sama kuin koneessa on ilmoitettu. Akku ja latauslaite on valmistettu toisilleen sopiviksi. Käytä lataamiseen vain MAFELL – APS 18 latauslaitteita. Kun sinulla on uusi kone, lataa ensiksi akku. Latauslaitteen APS 18 käyttöönoton ja lataustoimenpiteen kuvauksen saat mukana tulleesta käyttöohjeesta „APS 18 Akku – Power – Station“. Akku on varustettu lämpötilavalvonnalla. Valvonta takaa sen, että akkua ladataan vain lämpötila-alueella 0 C ... 50 C. Tämä parantaa akun kestoikää. Olennaisesti lyhentynyt käyttöaika latausten välillä ilmaisee, että akku on kulunut ja se pitää vaihtaa uuteen.

Vaara Räjähdysvaara Suojaa akku kuumuudelta, tulelta ja kosteudelta. Älä aseta akkua lämpöpatterin päälle äläkä aseta akkua pitemmäksi aikaa alttiiksi suoralle auringon säteilylle. Yli 50°C lämpötilat vahingoittavat akkua. Anna lämmenneen akun jäähtyä ennen lataamista. Optimaalinen säilyslämpötila-alue on 10 C ... 30 C.

Älä avaa akkua ja suojaa sitä iskuilta. Säilytä akkua kuivassa ja pakkaselta suojatussa tilassa.

Vaara Suojaa akun kontaktit, kun sitä säilytetään latauslaitteen ulkopuolella. Metallisen siltauksen aiheuttama oikosulku aiheuttaa palo- ja räjähdysvaaran.

Noudat ympäristönsuojelua koskevia ohjeita.

4.2 Akun asettaminen paikalleen

Työnnä ladattu akku käsikahvan vieressä olevaan akkujohteeseen, kunnes se napsahtaa tuntuvasti lukitukseen.

Ennen koneen käyttöä on varmistettava, että akku on tukevasti paikallaan.

Vapauta akku lukituksesta painamalla salpaa 21 (kuva

1) ja vedä akku ulos akkujohteesta.

Älä käytä väkivaltaa.

Vaara Terveydelle vaaralliset pölyt tulee imuroida pois M-imurilla. Koneeseen on liitettävä ulkopuolinen imulaite kaikkien sellaisten töiden yhteydessä, joissa syntyy runsaasti pölyä. Ilman virtausnopeuden on oltava vähintään 20 m/s. Imuriliitännän 8 sisäläpimitta (kuva 2) on 35 mm.

4.5 Sahanterän valinta

Hyvä sahauslaatu edellyttää terävää työkalua, joka valitaan materiaalin ja käyttötarkoituksen mukaan seuraavan luettelon avulla:-93- Pehmeän ja kovan puun sahaukseen puunsyihin nähden poikittais- ja pitkittäissuunnassa: - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 24 hammasta - HM-pyörösahanterä Ø 160 x 1,4 x 20 mm, 32 hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden pitkittäissuunnassa: - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 16 hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden poikittaissuunnassa: - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 32 hammasta

4.6 Sahanterän vaihto

Vaara Poista akku ennen kaikkia huoltotöitä.

• Paina painiketta 2 (kuva 1) ja vedä estovipu 1 (kuva

1) ylös. Sahan akseli ja kytkinvipu ovat nyt lukittuna.

• Löysää kuusiokoloavaimella laipparuuvi 5 (kuva 2) vastapäivään kiertämällä. Poista sitten ruuvi ja etummainen kiristyslaippa 6 (kuva 2).

• Voit nyt poistaa sahanterän liikkuvan suojakuvun avaamisen jälkeen.

• Varmista, että kiristyslaippaan ei ole tarttunut likaa.

• Tarkista pyörimissuunta, kun kiinnität sahanterää.

• Aseta tämän jälkeen kiristyslaippa ja laipparuuvi paikalleen ja kiristä ne kiertämällä myötäpäivään.

Vaara Poista akku ennen kaikkia huoltotöitä. Halkaisukiila 7 (kuva 2) estää sahanterän kiinnijuuttumisen pitkittäissahauksessa. Halkaisukiilan ja sahanterän oikea väli on esitetty kuvassa 4.

• Löysää säätöä varten molemmat lieriöruuvit 4 (kuva

2) mukana toimitetulla kuusiokoloavaimella.

• Säädä halkaisukiilaa työntämällä sitä pitkässä urassa ja kiristä sitten kumpikin lieriöruuvi uudelleen. 5 Käyttö Käytössä voi tietyissä olosuhteissa – erityisesti kuivassa ilmassa, tietyissä materiaaleissa (esim. päällystetyt levyt) ja ilman antistaattista imuletkua – muodostua käyttäjän kautta sähköstaattisia varauksia. Elektroniikan suojatoiminto aktivoituu ja kone siirtyy turvalliseen tilaan. Kone sammuu itsestään.

Tämä käyttöohje on annettava tiedoksi kaikille konetta käyttäville henkilöille. Erityistä huomiota on kiinnitettävä kappaleeseen "Turvallisuusohjeet".

5.2 Käynnistäminen ja poiskytkentä

• Kytkeminen päälle: Vapauta lukitus painamalla käynnistyksenestin 9 (kuva 1) eteenpäin. Paina senjälkeen, käynnistykseneston ollessa painettuna, kytkinpainiketta 10 (kuva 1). Koska kyseessä on ei päälle jäävä kytkin, kone käy vain niin pitkään, kuin tätä kytkinpainiketta painetaan. Elektroniikka huolehtii siitä, että koneen nopeus kiihtyy nykäyksittä, ja säätää kierrosluvun asetettuun arvoon konetta kuormitettaessa. Tämän lisäksi ylikuormituselektroniikka säätää moottoria ylikuormitustilanteessa siten, että sahanterä pysähtyy. Kytke tällöin kone pois päältä. Kytke kone uudelleen päälle ja sahaa pienemmällä syöttönopeudella. Koneen lämpeneminen johtaa nopeampaan ylikuormituksen sammumiseen. Säätöpyörällä 11 (kuva 2) voit säätää sahanterän kierroslukua 2450 ja 5450 min

välillä.-94- Taso Kierrosluku min

Mateiaaliryhmät - PVC, Plexi, PA - Taso: 1 - 6 - Kovapuu, pehmytpuu, kerrospuuaines - Taso: 3 - 6 - Pinnoitetut levyt - Taso: 4 - 6 - Kuitusementtilevyt - Taso: 3 - 5

• Kytkeminen pois päältä: Vapauta kytkinpainike 10 (kuva 1) pois päältä kytkemiseksi. Siisäänrakennettu automaattinen jarru rajoittaa sahanterän pysähtymisajan n. 1 - 2 sekuntiin. Turvakytkin aktivoituu automaattisesti ja varmistaa käsisirkkelin siten, ettei sitä voida käynnistää tahattomasti.

5.3 Sahaussyvyyden säätö

Säädä sahaussyvyys aina n. 2 - 5 mm leikattavan materiaalin vahvuutta suuremmaksi.

5.4 Viistosahauksen säätö

Saha voidaan asettaa mihin tahansa haluttuun viistokulmaan 0 - 45° alueella.

• Löysää siipiruuvi 15 (kuva 1).

• Säädä kulma kääntösegmentin asteikon avulla.

• Tämän jälkeen kiristä siipiruuvi 15.

5.5 Sahaus piirtolinjaa pitkin

Pohjalaatassa on kolme piirtolinjaa 12 (kuva 2), 0°, 30° ja 45°. Piirtolinjat vastaavat sahanterän sisäpuolta. Vinoleikkaukseen piirtolinja näkyy ylemmän suojakannen vasemmanpuoleisen aukon läpi.

• Pidä konetta kiinni käsikahvoista ja aseta pohjalaatan etuosa työkappaleen päälle.

• Kytke käsisirkkeli päälle (ks. luku 5.2) ja työnnä konetta tasaisesti sahaussuuntaan.

• Kun sahaus on päättynyt, kytke kone välittömästi pois päältä löysäämällä kytkinpainike 10 (kuva 1). 6 Huolto ja kunnossapito

Vaara Poista akku ennen kaikkia huoltotöitä. MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa. Niissä käytettävät kuulalaakerit on rasvattu koneen koko eliniäksi. Pitemmän käyttöajan jälkeen jälkeen MAFELL suosittelee antamaan koneen valtuutetun MAFELL-asiakaspalvelun tarkastettavaksi. Käytä kaikkiin voitelukohtiin ainoastaan valmistajan erikoisrasvaa, tilausnro 049040 (1 kg:n rasia).

Puhdista kone huolellisesti, jos kone on ollut pitemmän aikaa käyttämättä. Ruiskuta paljaat metalliosat ruostesuoja-aineella.-95-

Mukana olevat Li-Ioni-akut ovat vaara-ainelain alaisia. Käyttäjä voi kuljettaa akkuja kadulla ilman muita velvoitteita. Lähetettäessä kolmatta osapuolta käyttäen (esim.: ilmakuljetus tai kuljetusfirma) on huomioitava erityisvaatimukset pakkausta ja merkintää koskien. Tällöin pitää lähetyspakkausta valmisteltaessa pyydettävä apua vaara-aine-asiantuntijalta. Lähetä akkuja vain, kun niiden kotelo on vaurioitumaton. Liimaa avoimet kontaktit peittoon ja pakkaa akku siten, että se ei pääse liikkumaan pakkauksessa. Huomioi myös mahdollisesti pitemmälle menevät kansalliset määräykset.

6.3 Akkujen/paristojen hävittäminen

Sähkötyökalut, akut, varusteet ja pakkausmateriaalit pitää johdattaa ympäristöystävälliseen jälleenkäyttöön. Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana! Vain EU-maat:

Eurooppalaisen direktiivin 2002/96/EY mukaan ei enää käyttökelpoiset sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EG mukaan vialliset tai käytetyt akut/paristot ptitää kerätä erikseen ja luovuttaa ympäristöystävälliseen jälleenkäyttöön. Luovuta ei enää käyttökelpoiset akut/paristot suoraan osoitteeseen: Saksassa Stiftung GRS Batterien Heidenkampsweg 44 20097 Hamburg Deutschland Akut/paristot:

Li-Ion: Huomioi ohjeet kappaleessa „kuljetus“, sivu 95. Varaus muutoksiin. 7 Häiriöiden poisto

Vaara Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Poista ensin akku! Seuraavassa on lueteltu joitakin yleisimpiä häiriöitä ja niiden syitä. Joidenkin muiden häiriöiden ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun. Häiriö Syy Poisto Konetta ei voi kytkeä päälle Akku on tyhjentynyt Lataa akku Akku ei ole lukkiutunut päätyasentoon Paina akku lukitukseen asti Akku melkein tyhjä, yksi LED akussa vilkkuu. Elektroniikka suojaa akkua syvätyhjennykseltä. Tarkasta, paina painiketta 22 (kuva 1 + 3). Jos vain yksi LED palaa, lataa akku.-96- Häiriö Syy Poisto Ylikuormitus, kone kytkeytyy pois päältä. Pitkään kestänyt kuormitus on ylikuumentanut koneen tai akun. Kuuluu varoitusääni (piippaus). Kun kone tai akku eivät ole jäähtyneet, jokaisen seuraavan päällekytkentäyrityksen aikana kuuluu piippaus. Anna koneen ja akun jäähtyä. Akun voi jäähdyttää nopeammin ilmajäähdytyksellä varustetussa latauslaitteessa. Koneen voi myös jäähdyttää nopeammin toisella akulla tyhjäkäynnillä. Kone kytkeytyy pois päältä kuormituksen noustessa äkillisesti. Kuormituksen noustessa äkillisesti nousee myös koneen tarvitsema virta äkillisesti. Kuuluu varoitusääni (piippaus). Tämä nousu, joka johtuu äkillisestä kiinni juuttumisesta tai takaiskusta, mitataan ja johtaa poiskytkeytymiseen. Kytke kone pois päältä vapauttamalla kytkinpainike. Tämän jälkeen voit kytkeä koneen uudelleen päälle ja työskennellä edelleen normaalisti. Yritä välttää lisäjuuttumisia. Kone sammuu käytön aikana Sähköstaattinen varaus. Elektroniikan suojatoiminto aktivoituu ja kone siirtyy turvalliseen tilaan. Kone kytkeytyy pois päältä. Käytä antistaattista imuletkua Sahanterä jumiutuu, kun konetta työnnetään eteenpäin Syöttöliike liian voimakas Vähennä syöttönopeutta Tylsä sahanterä Päästä kytkin heti vapaaksi. Irrota kone työkappaleesta ja vaihda sahanterä Työkappaleessa on jännitteitä Laajenna saumaa kiilalla Huono koneen ohjaus Käytä rinnakkaisvastetta Työkappaleen pinta epätasainen Tasoita pinta Paloläiskiä sahauskohdissa Työhön sopimaton tai tylsä sahanterä Vaihda sahanterä Lastunpoistolaite tukossa Puu liian kosteaa Käytä kuivaa puuta Puhdista lastunpoistoaukko On sahattu pitkään ilman imulaitetta Liitä kone ulkopuoliseen imulaitteeseen, esim. pölynimuriin Äkillinen savun kehittyminen moottorikotelosta Koneen elektroniikan ylikuormitus Keskeytä energiansyöttö poistamalla akkupaketti. Savun kehittyminen loppuu. Älä aseta mitään akkua enää paikalleen! Vältä savun sisäänhengittämistä!-97- Häiriö Syy Poisto Sahanterä pysähtyy - moottori pyörii edelleen Sahanterää ei ole kiinnitetty kunnolla Kiristä sahanterä Sahanterä värähtelee työkappaleessa Sahanterää ei ole säädetty oikein Kiristä sahanterä Työkappaletta ei ole kiinnitetty Kiinnitä työkappale puristimilla Alempi liikkuva suojakotelo ei sulkeudu tai sulkeutuu vain hitaasti Lastuja ja puunpalasia alemmassa siirrettävässä suojakotelossa Poista lastut ja puunpalat 8 Erikoistarvikkeet

Sienikahva (eteen asennettava) Til.nro 201451 - Sahanterä - HM ø 160 x 1,8 x 20, 16 hammasta (pitkittäissahaus) Til.nro 092539 - Sahanterä - HM ø 160 x 1,4 x 20, 32 hammasta (pitkittäis- ja poikittaissahaus) Til.nro 092610

Sahanterä - HM Ø 160 x 1,8 x 20, 24 hammasta (pitkittäis- ja poikittaissahaus) Til.nro 092533 - Sahanterä - HM ø 160 x 1,8 x 20, 32 hammasta (poikittaissahaus) Til.nro 092552 - Johdekisko F 80, pituus 800 mm Til.nro 204380

Johdekisko F 310, pituus 3100 mm Til.nro 204383 - Kulmapysäytin F-WA Til.nro 205357 - Ohjauskiskon lisävarusteet:

Kiinnitin F-SZ180MM (2 kpl) Til.nro 207770

Liitoskappale F-VS Til.nro 204363

Kiskolaukkusarja F80/160 kulmavasteella, sisältö: F80 + F160 + yhdyskappale + kulmavaste + 2 ruuvipuristinta + kiskolaukku Til.nro 204749

Kiskopakkaussarja F160/160, sisältö: 2 x F160 + yhdyskappale + 2 ruuvipuristinta + kiskolaukku Til.nro 204805 - Akku-PowerStation APS M Til.-nro 094492 - Akku-PowerStation APS M GB Til.-nro 094493

Power Set 3: 2x 18 M 144 LiHD + APS M+ Til.-nro 209598-98- - Imu-kiristysjärjestelmä Aerofix F-AF 1, sisältö: Kisko 1,3 m, ylä- ja ala-adapteri, Flex-letku Til.-nro 204770

Päätykapselit, pakkaus F-EK Til.-nro 205400
