NÁVOD K OBSLUZE MS 5518 Mafell

Ruční kotoučová pila Překlad původního provozního návodu

2.8 Užívání výrobku v souladu s jeho určením ................................................................... 154

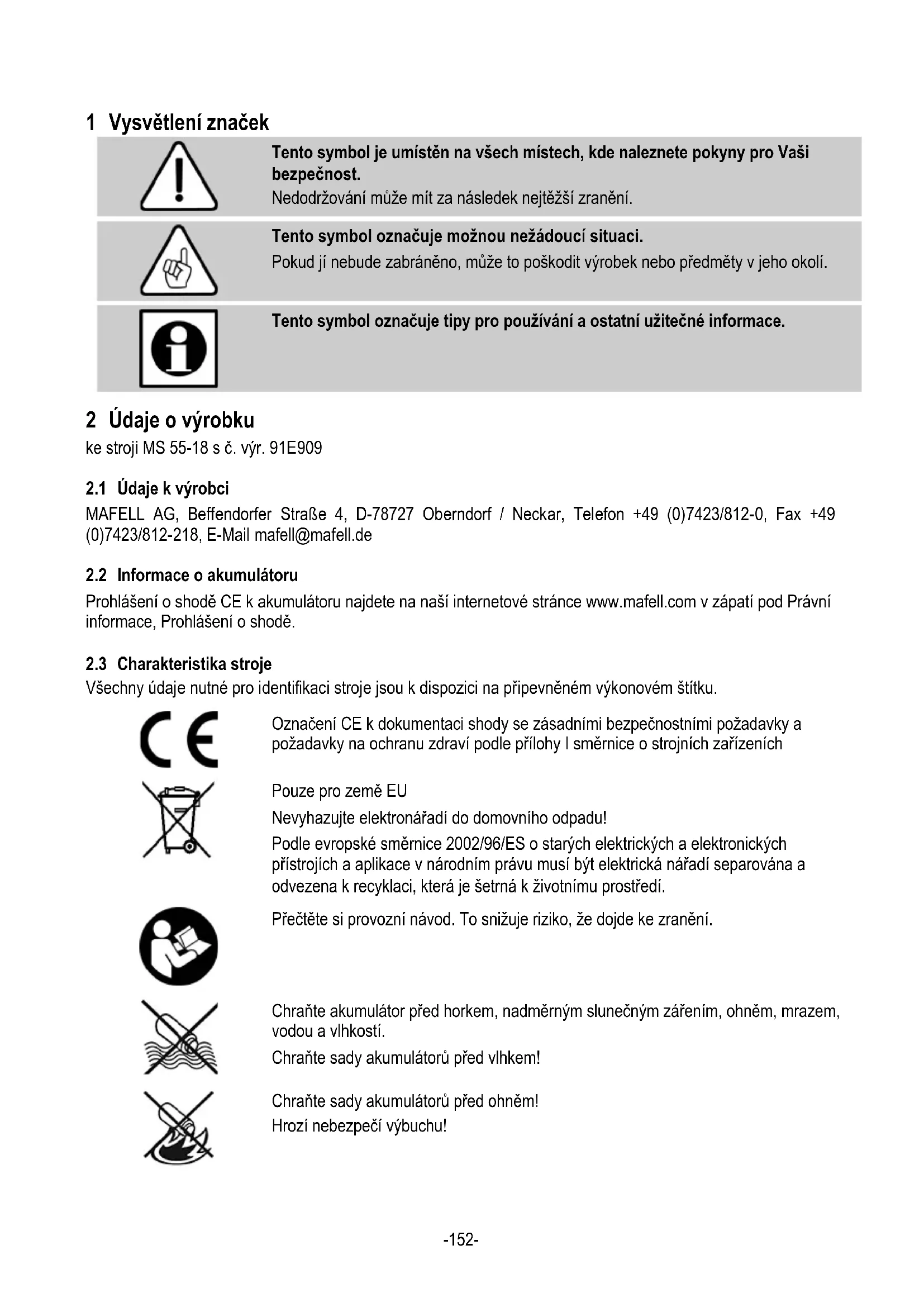

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost. Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci. Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace. 2 Údaje o výrobku ke stroji MS 55-18 s č. výr. 91E909

Prohlášení o shodě CE k akumulátoru najdete na naší internetové stránce www.mafell.com v zápatí pod Právní informace, Prohlášení o shodě.

2.3 Charakteristika stroje

Všechny údaje nutné pro identifikaci stroje jsou k dispozici na připevněném výkonovém štítku.

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU Nevyhazujte elektronářadí do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod. To snižuje riziko, že dojde ke zranění.

Chraňte akumulátor před horkem, nadměrným slunečným zářením, ohněm, mrazem, vodou a vlhkostí. Chraňte sady akumulátorů před vlhkem!

Chraňte sady akumulátorů před ohněm! Hrozí nebezpečí výbuchu!-153-

Cordless Alliance System (=CAS) je univerzální akumulátorový systém. Další informace najdete na www.cordless-alliance-system.com

bez kartáčů Provozní napětí

18 V DC Otáčky při volnoběhu

Hloubka řezu 0°/30°/45°

55/50/42 mm Sklopitelný řezací agregát

Průměr pilového kotouče max./min.

160/149 mm Tloušťka základního pilového listu

1,2 mm Šířka řezu nástroje

1,4 mm Upínací otvor pro pilové kotouče

20 mm Průměr odsávacího hrdla 35 mm Hmotnost včetně akumulátoru

4,2 kg Rozměry (š x d x v)

Uvedené emise hluku byly naměřeny dle EN 62841-1 a EN 62841-2-5 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn. Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.5.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěné podle EN 62841-1 a EN 62841-2-5 činí: Hladina hluku L

= 3 dB (A) Měření hluku bylo provedeno za použití sériově dodávaného pilového kotouče.

2.5.2 Údaje o vibraci

Typické kmitání ruky a paže je nižší než 2,5 m/s

Ruční kotoučová pila MS 55-18 kompletní s: 1 pilový kotouč Ø 160 mm z tvrdokovu, 32 zubů 1 rozrážecí klín (tloušťka 1,2 mm) 1 nářadí pro obsluhu-154- 1 provozní návod 1 sešit „Bezpečnostní pokyny“

2.7 Bezpečnostní zařízení

Nebezpečí Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci. Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození. Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení. Stroj je vybaven následujícími bezpečnostními zařízeními: - Horní pevný ochranný kryt - Spodní pohyblivý ochranný kryt - Velká základní deska - Madla - Klínový rozrážeč - Spínací zařízení a elektrická brzda - Hrdlo odsávání

2.8 Užívání výrobku v souladu s jeho určením

Ruční kotoučová pila je vhodná výhradně k podélnému a příčnému řezání masivního dřeva. Deskové hmoty jako třískové desky, stolové desky a středně tvrdé vláknité desky je taktéž možné opracovávat. Používejte pouze pilové kotouče dle EN 847-1 povolené firmou Mafell v uvedeném rozsahu ø. Jiné použití než výše uvedené není povoleno. Výrobce neručí za škodu, která vyplyne z takového jiného použití. Aby bylo zajištěno použití stroje v souladu s určením, dodržujte provozní podmínky, podmínky údržby a servisní podmínky, které jsou předepsány firmou Mafell. Používejte pouze pilové kotouče s vyznačenými otáčkami, které odpovídají otáčkám uvedeným na elektrickém nástroji nebo jsou vyšší. Používejte pouze originální sady akumulátorů Mafell / CAS a příslušenství. Sady akumulátorů označené CAS jsou 100% kompatibilní se zařízeními CAS (Cordless Alliance System).

Nebezpečí Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky. - Dotyk pilového kotouče v oblasti najížděcího otvoru pod základní deskou. - Manipulaci s částí kotouče pily pod vyčnívajícím obrobkem při řezu. - Manipulace s otáčejícími se díly ze strany: Pilový kotouč, upínací příruba a přírubový šroub. - Zpětný ráz stroje při sevření obrobku. - Zlomení nebo vymrštění pilového kotouče nebo jeho částí. - Neúmyslné zapnutí při nevytaženém akumulátoru. - Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu. - Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání. 3 Bezpečnostní pokyny Nebezpečí Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán! Přečtěte si také bezpečnostní pokyny v přiložené brožuře "Bezpečnostní pokyny".-155- Všeobecné pokyny: - Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání. - Nikdy nepracujte bez ochranných zařízení, která jsou pro příslušný úkon předepsána, ani na stroji neměňte nic, co by mohlo omezit bezpečnost. - Zkontrolujte, zda na obráběném kusu nejsou cizí předměty. Neřežte do kovových dílů, např. hřebíků. - Chraňte stroj a akumulátory před vlhkostí! - Nevhazujte akumulátory do ohně! - Nepoužívejte defektní či deformované akumulátory! - Akumulátory neotvírejte! - Nedotýkejte se kontaktů akumulátorů ani je nezkratujte! - Z defektních lithiových baterií může vytékat lehce žíravá, hořlavá kapalina! Pokud vyteče kapalina obsažená v baterii a dostane se do styku s pokožkou, opláchněte postižené místo okamžitě dostatečným množstvím vody. Pokud s kapalina z akumulátorů dostane do vašeho oka, vyplachujte ho dostatečným množstvím vody a neprodleně vyhledejte lékařskou pomoc! - Před prováděním nastavení, změny vybavení, údržby či čištění vyjměte akumulátory ze zařízení. - Ujistěte se, že je zařízení při vkládání akumulátorů vypnuté. - Pokud je stroj uložen, transportován nebo uskladněn bez dohledu, vyjměte ze stroje akumulátor. Nesmí být používáno: - Praskající pilové kotouče a kotouče, jejichž tvar se změnil. - Pilové kotouče z vysoce legované rychlořezné oceli (pilové kotouče HSS). - Tupé pilové kotouče z důvodu příliš velikého zatížení motoru. - Pilové kotouče, jejichž základní tělo vykazuje větší tloušťku nebo jejichž šířka řezu (rozvod) je menší než tloušťka klínového rozrážeče. - Pilové kotouče, které nejsou vhodné pro počet otáček pilového kotouče ve volnoběhu. - Brusné kotouče Pokyny pro použití osobních ochranných pomůcek: - Při práci vždy používejte ochranu sluchu. - Při práci vždy používejte respirátor. - Při práci proto noste ochranné brýle. Pokyny k provozu: Postupy řezání

Nebezpečí - Nepřibližujte ruce do oblasti řezání a pilového listu. Druhou rukou držte přídavné madlo na motorovém pouzdru. Pokud držíte pilu oběma rukama, nemůže dojít k jejich poranění pilovým listem. - Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nechrání před pilovým listem. - Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by mělo být vidět méně než jeden celý zub pily. - Nikdy nedržte zpracovávaný obrobek rukou nebo přes nohu. Zabezpečte obrobek stabilním úchytem. Je důležité obrobek dobře upevnit, aby se snížilo riziko styku s částmi těla, zaseknutí pilového listu nebo ztráty kontroly. - Při práci, kde může nástroj zasáhnout skryté elektrické vedení nebo vlastní síťový kabel, držte elektrický nástroj za izolovaný držák. Kontakt s vedením vedoucím proud způsobí to, že také kovové části elektrického nářadí budou pod napětím a toto vede k úderu elektrickým proudem. - Při dlouhém podélném řezu používejte vždy doraz nebo přímé vedení po hraně. Zlepšujete to přesnost řezu a snižuje možnost zaseknutí pilového listu. - Vždy používejte pilové kotouče správné velikosti a se správným úchytným otvorem (např. kosočtvercový nebo kulatý). Pilové kotouče, které nepasují k montážním dílům pily, nemají pravidelnou rotaci a způsobují ztrátu kontroly. - Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového kotouče. Podložky pilového listu a šrouby byly speciálně-156- vyvinuty pro Vaši pilu, pro optimální výkon a provozní bezpečnost. Zpětný ráz - Příčiny a příslušné bezpečnostní pokyny - Zpětný ráz je náhlá reakce pilového listu, který se zahákl, zasekl nebo který není správně vyrovnán, a vede k náhlému nekontrolovanému zvednutí pily a pohybu z obrobku směrem k obsluhující osobě. - Pokud se pilový list, který je ve svírajícím se řezném otvoru, zasekne nebo zahákne, dojde k zablokování, a síla motoru vymrští pilu směrem k obsluhující osobě. - Pokud se pilový list v řezném otvoru přetočí nebo je nesprávně vyrovnán, může dojít k zaseknutí zubů zadní hrany pilového listu, čímž je pilový list vysunut z řezného otvoru a pila poskočí zpět směrem k obsluhující osobě. Zpětný ráz je důsledkem chybného nebo nesprávného použití pily. Může mu být zabráněno prostřednictvím vhodných bezpečnostních opatření, která jsou následně popsána. - Držte pilu pevně oběma rukama a paže uveďte do polohy, ve které udržíte zpětné nárazy. Vždy zaujměte polohu bočně od pilového kotouče, nikdy neuvádějte pilový kotouč do stejné roviny s vaším tělem. Při zpětném rázu může kotoučová pila poskočit směrem zpátky, avšak je obsluhující osoba schopná sílu zpětného rázu v případě patřičných bezpečnostních opatření ovládat. - Pokud je pilový list zablokován nebo přerušíte práci, vypněte pilu a ponechte ji klidně v obrobku, dokud není pilový list v klidu. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji vytáhnout směrem zpět, dokud se pilový list pohybuje, jinak může dojít ke zpětnému nárazu. Zjistěte a odstraňte příčiny zaseknutí pilového listu. - Pokud chcete opět spustit pilu, která je umístěna v obrobku, umístěte pilový list do středu řezného otvoru a zkontrolujte, zda nedošlo k zaseknutí zubů pily v obrobku. Pokud se pilový list zasekne, může dojít k pohybu mimo obrobek nebo k zpětnému rázu při opětovném spuštění pily. - Velké desky podepřete, kvůli snížení rizika zpětného nárazu při zaseknutí pilového listu. Velké desky se mohou pod vlastní hmotností prohýbat. Desky je nutné na obou stranách podložit, a to jak v blízkosti řezného otvoru, tak i na hraně. - Nepoužívejte tupé ani poškozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnanými zuby způsobí u příliš tenkého řezného otvoru zvýšené tření, zaseknutí pilového listu a zpětný ráz. - Před řezáním dotáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může dojít k zaseknutí pilového listu a zpětnému rázu. - Buďte zvláště opatrní při řezání do stěn nebo jiných nepřehledných částí. Zasouvající se pilový list může být při řezání zablokovaný skrytými objekty a způsobit zpětný ráz. Funkce spodního ochranného krytu - Před každým použitím zkontrolujte, zda se bezpečně zavírá dolní ochranný kryt. Nepoužívejte pilu, pokud není možné dolním ochranným krytem volně pohybovat a pokud jej nelze okamžitě zavřít. Nikdy neupínejte nebo nesvazujte dolní ochranný kryt v otevřené poloze. Pokud dojde k neúmyslnému upadnutí pily, může se spodní ochranný kryt ohnout. Otevřete ochranný kryt pomocí zpětné tažné páky a zajistěte, aby se mohl volně pohybovat a při všech řezných úhlech a hloubkách nepřišel do styku s pilovým listem ani s jinými díly. - Přezkoušejte fungování pružiny dolního ochranného krytu. Nechte pilu před použitím prověřit v servisu, pokud dolní ochranný kryt a pero nepracují bezvadně. Poškozené díly, lepivé usazeniny nebo shluky pilin způsobují zpomalení spodního ochranného krytu. - Dolní ochranný kryt otvírejte rukou pouze při zvláštním řezání, jako „ponorné a úhlové řezání“. Otevřete dolní ochranný kryt pomocí zpětné tažné páky a pak ji povolte, jakmile dojde k vniknutí pilového kotouče do obrobku. Při všech ostatních řezáních by měl dolní ochranný kryt pracovat automaticky. - Nepokládejte pilu na pracovní lavici ani na podlahu, aniž by dolní ochranný kryt zakrýval pilový kotouč. Nezakrytý, dobíhající pilový list pohybuje pilou proti směru řezání a řeže vše, co mu přijde do cesty. Dbejte přitom dobu doběhu pilového listu.-157- Funkce klínového rozrážeče - Použijte pilový kotouč vhodný pro klínový rozrážeč Aby byl klínový rozrážeč funkční, musí být kmenový list pilového listu tenčí než klínový rozrážeč a šířka zubu větší než tloušťka klínového rozrážeče. - Dolaďte klínový rozrážeč podle popisu v tomto provozním návodu. Nesprávné odstupy, polohy a vyrovnání mohou být příčinou, že klínový rozrážeč nezabrání účinně zpětnému rázu. - Vždy používejte klínový rozrážeč, kromě u „ponorných řezů“. Po dokončení ponorného řezu znovu přimontujte klínový rozrážeč. Při ponorném řezu je klínový rozrážeč rušivý a může způsobit zpětný ráz. Tento odstavec je platný pouze pro ruční kotoučové pily bez vyklápěcího klínu MAFELL. - Aby by mohl klínový rozrážeč funkční, musí se nacházet v řezné mezeře. Při krátkém řezání je klínový rozrážeč jako chránič proti zpětnému rázu neúčinný. - Neprovozujte pilu s klínovým rozrážečem, pokud je ohnutý. Již malá porucha může zpomalit zavírání ochranného krytu. Pokyny pro servis a opravy: - Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor. - Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce. 4 Výbava / nastavení

4.1 Nabít akumulátor

Zkontrolujte, zda se shoduje jmenovité napětí akumulátoru s údaji na stroji. Akumulátor a nabíječka jsou navzájem sladěné. Používejte k nabíjení pouze nabíjecí stanici MAFELL - APS 18 nabíječek. U nového stroje nabijte nejprve akumulátor. Uvedení APS 18 do provozu a popis nabíjecího procesu naleznete v přiloženém návodu „APS 18 Akku – Power – Station“. Akumulátor je vybaven hlídáním teploty. To zajišťuje, že nabíjení akumulátoru probíhá pouze při teplotách mezi 0°C a 50°C. Tím je dosažena vysoká trvanlivost akumulátoru. Podstatně kratší provozní doba po nabití akumulátoru indikuje, že je akumulátor opotřebován a musí být vyměněn.

Nebezpečí Nebezpečí výbuchu Chraňte akumulátor před horkem, ohněm a vlhkostí. Nepokládejte akumulátor na topná tělesa a nevystavujte akumulátor po delší dobu silnému slunečnímu záření. Teploty nad 50°C akumulátoru škodí. Zahřátý akumulátor nechte před nabíjením vychladnout. Optimální skladovací teplota leží mezi 10°C a 30°C.

Neotevírejte akumulátor a chraňte jej před nárazy. Udržujte akumulátor v suchu a chraňte jej před mrazem.

Nebezpečí Při uchovávání akumulátoru mimo nabíječku zakryjte kontakty. V případě zkratu při kovovém přemostění hrozí nebezpečí požáru a výbuchu.

Dbejte na pokyny na ochranu životního prostředí.

4.2 Vložit akumulátor

Nabitý akumulátor zasuňte do vodítek pro akumulátor vedle rukojeti tak, aby bylo slyšet zaklapnutí.

Před použitím se přesvědčte, zda je akumulátor ve stroji bezpečně usazen.

4.3 Vyjmout akumulátor

Odjistěte akumulátor stisknutím aretace 21 (obr. 1) a vytáhněte jej z vodítek pro akumulátor.

Nepoužívejte sílu.-158-

Nebezpečí Zdraví škodlivé prachy musí být odsávány M-vysavačem. Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s. Vnitřní průměr hrdla odsávání 8 (obr. 2) činí 35 mm.

4.5 Výběr pilových kotoučů

Abyste dosáhli dobré kvality řezu, používejte ostrý nástroj a podle materiálu a procesu si zvolte nástroj z následujícího seznamu: Řezání měkkého a tvrdého dřeva příčně a podélně vůči směru vlákna: - pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 24 zubů - pilový kotouč - tvrdokov ø 160 x 1,4 x 20 mm, 32 zubů Řezání měkkého a tvrdého dřeva zvlášť podél vlákna: - pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 16 zubů Řezání měkkého a tvrdého dřeva zvlášť kolmo k vláknu: - pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 32 zubů

4.6 Výměna pilových listů

Nebezpečí Při provádění všech údržbových prací vyjměte akumulátor.

• Stiskněte tlačítko 2 (obr. 1) a vytáhněte zajišťovací páku (obr. 1) směrem nahoru. Nyní je hřídel pily zajištěn aretací a zablokována spínací páka.

• Pomocí přiloženého šestihranného šroubováku uvolněte šroubovou přírubu 5 (obr. 2) proti směru hodinových ručiček. Nyní sejměte šroub a příslušnou přední upínací přírubu 6 (obr. 2).

• Nyní po otevření pohyblivého ochranného krytu můžete pilový list odstranit.

• Na upínacích přírubách nesmí být nalepeny částice.

• Při nasazování pilového kotouče dbejte na směr otáčení.

• Následně nasaďte upínací přírubu, nasaďte přírubový šroub a utáhněte jej otáčením ve směru hodinek.

Nebezpečí Při provádění všech údržbových prací vyjměte akumulátor. Klínový rozrážeč 7 (obr. 2) zabraňuje zaseknutí pilového kotouče při podélném řezání. Správná vzdálenost od pilového kotouče je zobrazena na obr.

• Ke změně nastavení povolte oba šrouby s válcovou hlavou 4 (obr. 2) pomocí přiloženého šestihranného klíče.

• Změňte nastavení rozrážecího klínu posunutím v podélné mezeře a následně opět utáhněte oba šrouby s válcovou hlavou. 5 Provoz Při provozu může za určitých podmínek – především při suchém vzduchu, materiálech jako např. deskových materiálech s povrchovou úpravou a bez antistatické odsávací hadice – docházet k elektrostatickým výbojům přes obsluhujícího. Ochranná funkce elektroniky se aktivuje a stroj se přepne do zabezpečeného stavu. Stroj se samostatně vypne.

5.1 Uvedení do provozu

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.

5.2 Zapnutí a vypnutí

• Zapnutí: Odjistěte aretaci zapínání 9 (obr. 1) zatlačením vpřed. Pak stiskněte při zatlačené aretaci zapínání spínací tlačítko 10 (obr. 1).-159- Protože se jedná o spínač bez aretace, běží stroj pouze tak dlouho, dokud je stlačena tato spínací tlačítko. Vestavěná elektronika zajišťuje při zapnutí bezpečné zrychlení a při zatížení reguluje počet otáček na pevně nastavenou hodnotu. Navíc reguluje tato elektronika motor v případě přetížení, tzn. pilový kotouč zůstane stát. Poté stroj vypněte. Následně stroj znovu zapněte a řežte za snížené rychlosti posuvu dále. Zahřívání stroje vede k rychlejšímu vypnutí z důvodu přetížení. Pomocí stavěcího kolečka 11 (obr. 2) můžete nastavit počet otáček pilového kotouče mezi 2450 a 5450 min

Skupiny materiálů - PVC, Plexi, PA - Stupeň: 1 - 6 - Tvrdé dřevo, měkké dřevo, vrstvené dřevo - Stupeň: 3 - 6 - Potahované deskové materiály - Stupeň: 4 - 6 - Cementovláknité desky - Stupeň: 3 - 5

• Vypnutí: Pro vypnutí uvolněte spínací tlačítko 10 (obr. 1). Díky zabudované automatické brzdy je doba doběhu pilového kotouče omezena na cca. 1 - 2 s. Aretace zapínání je automaticky opět aktivní a zajišťuje ruční kotoučovou pilu proti náhodnému zapnutí.

5.3 Nastavení hloubky řezu

Hloubku řezu je možné nastavit plynule v rozmezí 10 až 55 mm. Za tímto účelem postupujte, jak je uvedeno následovně: - Uvolněte upínací páku 3 (obr. 2). Uvolněná upínací páka umožňuje díky výřezu v pevném ochranné krytu pohled na hloubkovou stupnici. Na hraně výřezu označené šipkou si můžete přečíst nastavenou hloubku.

• Nastavte hloubku řezu pomocí nůžkovitého pohybu mezi pevných ochranným krytem a základní deskou.

• Opět utáhněte upínací páku.

Hloubku řezu nastavte vždy o cca 2 až 5 mm větší než je síla řezaného materiálu.

5.4 Nastavení pro šikmé řezy

Řezací agregát je možné nastavit na šikmé řezy pod libovolným úhlem od 0 do 45°.

• Povolte okřídlený šroub 15 (obr. 1).

• Úhel nastavte podle stupnice na sklopné části.

• Následně okřídlený šroub 15 utáhněte.

5.5 Řezání podle rysky

Základní deska disponuje třemi rysnými hranami 12 (obr. 2) pro 0°, 30° a 45°. Rysné hrany odpovídají vnitřní straně pilového kotouče. K provádění šikmých řezů je možné vidět rysku skrz otvor na levé straně horního ochranného krytu.

• Držte stroj pevně za rukojeti a uložte jej přední částí základní desky na obrobek.

• Zapněte ruční kotoučovou pilu (viz kapitola 5.2) a rovnoměrně posouvejte stroj ve směru řezu.

• Po ukončení řezu vypněte pilu uvolněním tlačítka spínače 10 (obr. 1).-160- 6 Servis a opravy

Nebezpečí Při provádění všech údržbových prací vyjměte akumulátor. Stroje MAFELL jsou koncipovány jako bezúdržbové. Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku. Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

Není-li stroj delší dobu používán, je nutno ho pečlivě vyčistit. Neošetřené kovy postříkejte antikorozním prostředkem.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici. Při zasílání prostřednictvím třetí osoby (např: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dbejte prosím i případných navazujících národních předpisů.

Elektrické přístroje, akumulátory, příslušenství a obaly je nutno dát k recyklaci, která proběhne způsobem šetrným k životnímu prostředí. Nevyhazujte elektrického přístroj a akumulátory/baterie do domovního odpadu! Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musí být elektrické přístroje, které již nejsou provozuschopné, a dle evropské směrnice 2006/66/ES také vadné nebo opotřebené akumulátory/baterie sbírány odděleně a ekologicky recyklovány. Již nepoužitelné akumulátory/baterie odevzdejte přímo u: Německo Nadace GRS Batterien Heidenkampsweg 44 20097 Hamburg Německo Akumulátory/baterie:

Li-Ion: Prosím dbejte upozornění v odstavci „Přeprava“, strana 160. Změny vyhrazeny.-161- 7 Odstranění závad

Nebezpečí Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Nejprve vyjměte akumulátor! Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL. Závada Příčina Odstranění Stroj nelze zapnout Vybít akumulátor Nabít akumulátor Akumulátor nezaklapl v koncové poloze Zcela zasuňte akumulátor Akumulátor je téměř prázdný, na akumulátoru bliká LED. Elektronika chrání akumulátor před úplným vybitím. Zkontrolujte, stiskněte tlačítko 22 (obr. 1 + 3). Pokud svítí již pouze jedna LED, nabijte akumulátor. Přetížení, stroj se vypne. Z důvodu dlouhého přetížení se stroj nebo akumulátor přehřál. Zazní výstražný signál (pípnutí). Dokud nedojde k ochlazení stroje nebo akumulátoru, zazní při každém pokusu o zapnutí znovu pínutí. Nechte stroj a akumulátor vychladnout. Akumulátor může rychleji vychladnout v nabíječce se vzduchovým chlazením. Zařízení můžete rovněž rychleji ochladit s jiným akumulátorem při chodu naprázdno. Zařízení se při náhlém zvýšení zatížení vypne. Při náhlém zvýšení zátěže stoupne také razantně požadovaný proud na stroji. Zazní výstražný signál (pípnutí). Tento nárůst, ke kterému dojde při náhlém zablokování nebo zpětném rázu, se změří a má za následek vypnutí. Zapněte stroj povolením tlačítka na spínači. Poté můžete zařízení opět zapnout a pracovat dále. Pokuste se zamezit dalšímu blokování vrtačky. Stroj se během provozu vypne Elektrostatický náboj. Ochranná funkce elektroniky se aktivuje a stroj se přepne do zabezpečeného stavu. Stroj se vypne. Používat antistatickou odsávací hadici-162- Závada Příčina Odstranění Pilový kotouč se při posouvání stroje vpřed zasekává Příliš velký posuv Zmenšete rychlost posuvu Tupý pilový kotouč Ihned uvolněte spínač. Odstranit stroj z obrobku a vyměnit pilový kotouč Napětí na obrobku Rozšíření zářezu pomocí klínu Špatné vedení stroje Nasaďte paralelní doraz Nerovná svrchní plocha obrobku Vyrovnejte plochu Spálené skvrny na místech řezu Pilový list není vhodný pro daný pracovní úkon nebo je tupý Vyměňte pilový list Ucpaný výhoz hoblin Dřevo je příliš vlhké Použití suchého dřeva Vyčistěte výhoz hoblin Dlouhotrvající řez bez odsávání Napojte stroj na externí odsávání, případně odsávač prachu s jemnými částicemi Náhlé unikání kouře z krytu motoru Přetížení strojní elektroniky Přerušení přívodu energie vyjmutím sady akumulátorů. Unikání kouře přestane. Nenasazujte akumulátor! Zabraňte vdechování kouře! Pilový kotouč se zastavuje - motor se dál točí Pilový kotouč není správně upevněný Dotáhněte pilový kotouč Pilový kotouč vibruje v obrobku Pilový kotouč není správně vyladěný Dotáhněte pilový kotouč Obrobek není upevněn Upevněte obrobek pomocí svorek Spodní ochranný kryt se nezavírá nebo jen pomalu Ve spodním ochranném krytu se nachází piliny a kusy dřeva Odstraňte piliny a kusy dřeva-163- 8 Zvláštní příslušenství

Houbovitá rukojeť (lze namontovat na základní desku vpředu) Obj. č. 201451 - Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 16 zubů (podélný řez) Obj. č. 092539 - řezný kotouč - HM ø 160 x 1,4 x 20, 32 zubů (podélný a příčný řez) Obj. č. 092610

řezný kotouč - HM ø 160 x 1,8 x 20, 24 zubů (podélný a příčný řez) Obj. č. 092533

řezný kotouč - HM ø 160 x 1,8 x 20, 32 zubů (příčný řez) Obj. č. 092552 - Vodicí kolejnice F 80, 800 mm dlouhé Obj. č. 204380 - Vodicí kolejnice F 110, 1100 mm dlouhé Obj. č. 204381 - Vodicí kolejnice F 160, 1600 mm dlouhé Obj. č. 204365

Vodicí kolejnice F 210, 2100 mm dlouhé Obj. č. 204382

Vodicí kolejnice F 310, 3100 mm dlouhé Obj. č. 204383 - Úhlový doraz F-WA Obj. č. 205357

Příslušenství k vodicím kolejnicím:

Šroubové utahováky F-SZ180MM (2 ks) Obj. č. 207770

Spojka F-VS Obj. č. 204363

Vak na kolejnice F 160 Obj. č. 204626

Sada vaku na kolejnice F80/160 s úhlovým dorazem se skládá z: F80 + F160 + spojka + úhlový doraz + 2 šroubové utahováky + vak Obj. č. 204749 - Sada vaku na kolejnice F160/160 se skládá z: 2 x F160 + spojka + 2 šroubové utahováky + vak Obj. č. 204805 - Akku-PowerStation APS M Obj. č. 094492 - Akku-PowerStation APS M GB Obj. č. 094493

- Systém sání a upínání Aerofix F-AF 1 se skládá z: 1,3 m kolejnice, adaptéru nahoře a dole, pružné hadice Obj. č. 204770
