GEBRUIKSAANWIJZING MS 5518 Mafell

Handcirkelzaag Vertaling van de originele gebruiksaanwijzing

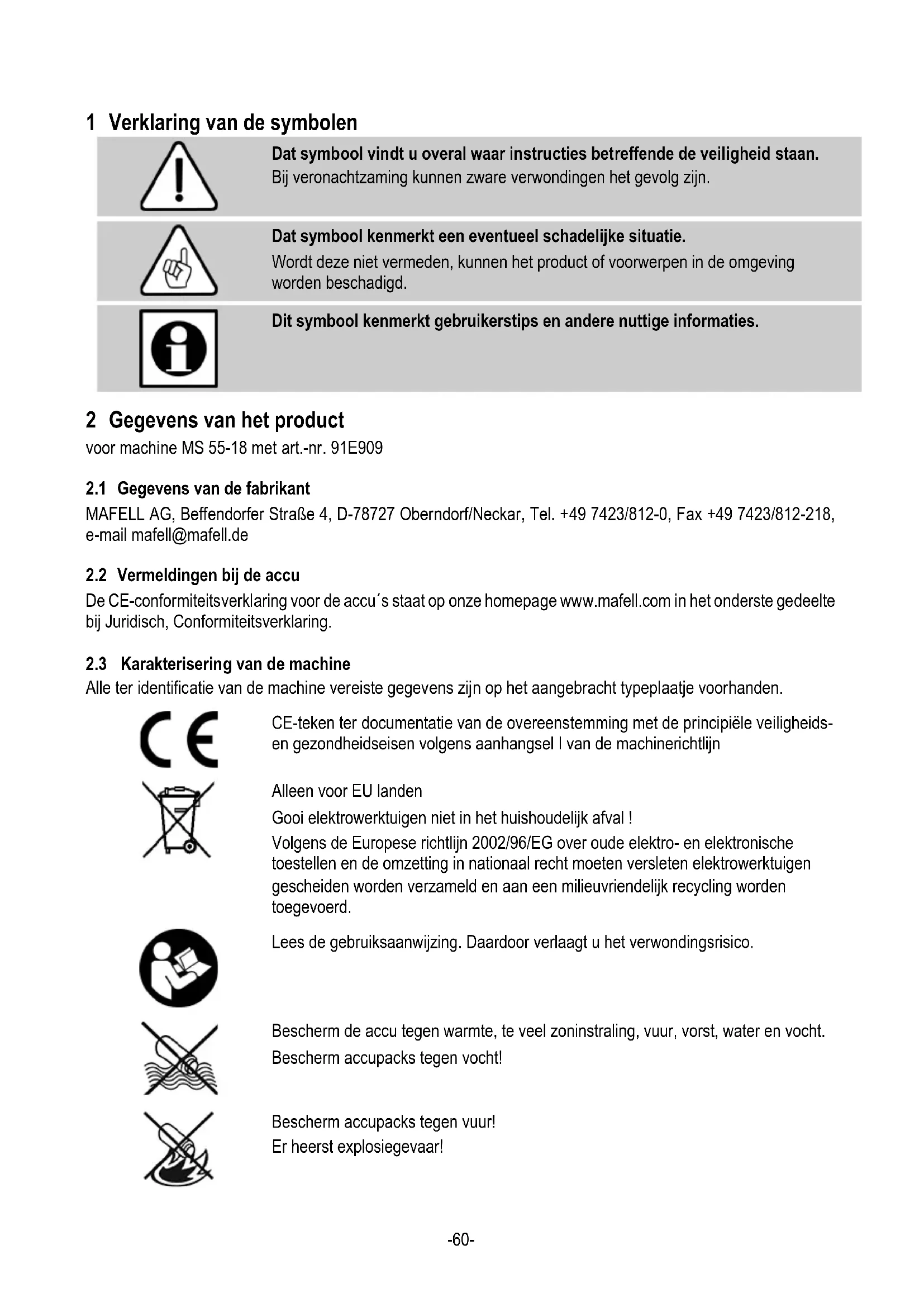

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan. Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie. Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties. 2 Gegevens van het product voor machine MS 55-18 met art.-nr. 91E909

2.1 Gegevens van de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. +49 7423/812-0, Fax +49 7423/812-218, e-mail mafell@mafell.de

2.2 Vermeldingen bij de accu

De CE-conformiteitsverklaring voor de accu´s staat op onze homepage www.mafell.com in het onderste gedeelte bij Juridisch, Conformiteitsverklaring.

2.3 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

CE-teken ter documentatie van de overeenstemming met de principiële veiligheids- en gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen Gooi elektrowerktuigen niet in het huishoudelijk afval ! Volgens de Europese richtlijn 2002/96/EG over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees de gebruiksaanwijzing. Daardoor verlaagt u het verwondingsrisico.

Cordless Alliance System (=CAS) is een producent overkoepelend accusysteem. Meer informatie vindt u onder www.cordless-alliance-system.com

zonder borstel Bedrijfsspanning

18 V DC Toerental in de leegloop

Snijdiepte 0°/30°/45°

55/50/42 mm Zaagaggregaat zwenkbaar

160/149 mm Grootste dikte van het zaagblad

1,2 mm Snijbreedte van het werktuig

20 mm Diameter afzuigopening 35 mm Gewicht met accu

De geluidsemissiemeting gebeurde conform EN 62841-1 en EN 62841-2-5 en is handig om het elektronische gereedschap te vergelijken met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar In functie van hoe het elektronisch gereedschap gebruikt wordt, in het bijzonder het bewerkte werkstuk, kunnen de geluidsemissiewaarden tijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden. Draag daarom altijd gehoorbescherming, ook als het elektronisch gereedschap onbelast draait!

2.5.1 Gegevens van de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-5 berekende geluidsemissiewaarden bedragen: Geluidsniveau L

= 3 dB (A) De geluidmeting werd met het standaard meegeleverde zaagblad doorgevoerd.

2.5.2 Gegevens van de trilling

Handcirkelzaag MS 55- 18 compleet met: 1 hardmetalen cirkelzaagblad Ø 160 mm, 32 tanden 1 spouwmes (dikte 1,2 mm) 1 bediengereedschap 1 gebruiksaanwijzing-62- 1 folder "Veiligheidsinstructies"

2.7 Veiligheidsvoorzieningen

Gevaar Deze voorzieningen zijn voor het veilig bedrijf van de machine noodzakelijk en mogen niet worden verwijderd of ongeldig worden gemaakt. Controleer de veiligheidsvoorzieningen voor het bedrijf op een goede werking en eventuele beschadigingen. Gebruik de machine niet als veiligheidsvoorzieningen ontbreken of niet goed werken. De machine is van de volgende veiligheidsvoorzieningen voorzien: - bovenste vaste beschermkap - onderste beweeglijke beschermkap - grote grondplaat - Handgrepen - Spouwmes - Schakelvoorziening en elektrische rem - Afzuigstuk

2.8 Reglementair gebruik

De handcirkelzaag is uitsluitend voor het langs- en dwarssnijden van massief hout geschikt. Plaatwerkstoffen zoals spaanplaten, meubelplaten en vezelplaten kunnen eveneens worden bewerkt. Gebruik enkel door Mafell toegestane zaagbladen conform EN 847-1 in het vermelde diameterbereik. Een ander gebruik dan boven beschreven, is niet toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant niet aansprakelijk. Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden op. Gebruik enkel zaagbladen met toerentalindicatie die overeenstemt met of hoger is dan het toerental op het elektrisch gereedschap. Gebruik alleen originele Mafell-/CAS-accupacks en toebehoren. Met CAS gemarkeerde accupacks zijn 100% compatibel met CAS-apparaten (Cordless Alliance System).

Gevaar Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico’s bestaan die gevolgen kunnen hebben voor de gezondheid. - Aanraken van het zaagblad in het bereik van de aanrijopening onder de grondplaat. - Aanraken van het onder het werkstuk uitstekend gedeelte van het zaagblad bij het snijden. - Aanraken van zich draaiende onderdelen van opzij: zaagblad, spanflens en flens-schroef. - Terugslag van de machine bij verklemmen in het werkstuk. - Breuk en uitslingeren van het zaagblad of van delen van het zaagblad. - Per ongeluk inschakelen bij een niet uitgetrokken accu. - Vermindering van het gehoor bij langer durende werkzaamheden zonder gehoorbeveiliging. - Emissie van de gezondheid bedreigende houtstoffen bij langer durend bedrijf zonder afzuiging. 3 Veiligheidsinstructies Gevaar Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies! Lees ook de veiligheidsinstructies in het bijgevoegde boekje "Veiligheidsinstructies". Algemene instructies: - Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder-63- toezicht van een deskundige in het kader van hun opleiding. - Werkt u nooit zonder de voor het desbetreffend werkproces voor-geschreven veiligheidsvoorzieningen en verandert u aan de machine niets, wat de veiligheid zou kunnen belemmeren. - Controleer het werkstuk op vreemde voorwerpen. Zaag niet in metalen onderdelen, bv. nagels. - Bescherm de machine en accu's tegen nattigheid! - Gooi de accu niet in vuur! - Gebruik geen defecte of vervormde accu's! - Open de accu's niet! - Raak de contacten van de accu's niet aan of breng geen kortsluiting tot stand! - Uit defecte Li-ion-accu's kan een licht zure, brandbare vloeistof komen! Spoel onmiddellijk met overvloedig water als accuvloeistof ontsnapt en met de huid in contact komt. Was uw ogen bij contact met accuvloeistof met zuiver water uit en raadpleeg onmiddellijk een arts. - Neem de accu's uit de machine vooraleer u een instelling, aanpassing, onderhoud of reiniging uitvoert. - Vergewis u ervan dat de machine bij het insteken van de accu uitgeschakeld is. - Als de machine onbewaakt neergelegd, getransporteerd of opgeslagen wordt, moet de accu uit de machine genomen worden. Niet toegepast mogen worden: - Gescheurde zaagbladen en zulke, die hun vorm hebben veranderd. - Zaagbladen uit hooggelegeerd snelstaal (HSS- zaagbladen). - Stompe zaagbladen wegens de te hoge motorbelasting. - Zaagbladen, waarvan de dikte groter is of waarvan de snijbreedte (verzet) kleiner is dan de dikte van het spouwmes. - Zaagbladen die niet voor het zaagblad-toerental in de leegloop zijn geschikt. - Slijpschijven Instructies met betrekking tot het gebruik van persoonlijke veiligheidsuitrustingen: - Draag bij het werk altijd een gehoorbescherming. - Draag bij het werk altijd een stofmasker. - Draag bij alle werkzaamheden altijd een veiligheidsbril. Aanwijzingen met betrekking tot het bedrijf: Zaagmethoden

- Kom met uw handen niet in het zaagbereik en aan het zaagblad. Houd met uw tweede hand de extra greep of de motorbehuizing vast. Als u de zaag met beide handen vasthoudt, kunnen ze niet door het zaagblad gewond raken. - Grijp niet onder het werkstuk. Onder het werkstuk wordt u niet tegen het zaagblad beschermd door de beschermkap. - Pas de snijdiepte aan de dikte van het werkstuk aan. Er moet moet minder dan een volledige tandhoogte onder het werkstuk zichtbaar zijn. - Houd het te zagen werkstuk nooit in de hand of boven het been vast. Beveilig het werkstuk op een stabiele steun. Het is belangrijk dat het werkstuk goed bevestigd wordt om het gevaar van lichaamscontact, vastklemmen van het zaagblad of verlies van controle te minimaliseren. - Houd het elektrisch gereedschap aan de geïsoleerde grepen vast als u werkzaamheden uitvoert waarbij het gereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Bij contact met een spanningvoerende leiding staan ook de metalen onderdelen van het elektrisch gereedschap onder spanning en wordt een elektrische schok veroorzaakt. - Gebruik bij het langssnijden steeds een aanslag of een rechte kantgeleiding. Daardoor wordt de snijnauwkeurigheid verbeterd en de kans dat het zaagblad vastgeklemd wordt, verkleind. - Gebruik altijd zaagbladen van het juiste formaat en met de passende opnameboring (bijv. ruitvormig of rond). Zaagbladen die niet bij de-64- montagedelen van de zaag passen, lopen niet rond en leiden tot controleverlies. - Gebruik nooit beschadigde of verkeerde zaagblad-onderlegringen of -schroeven. De onderlegschijven en schroeven van het zaagblad werden speciaal voor uw zaag gemaakt, voor een optimale capaciteit en bedrijfsveiligheid. Terugslag – oorzaken en overeenkomstige veiligheidsinstructies - Een terugslag is de plotse reactie ten gevolge van een vasthakend, vastklemmend of verkeerd uitgericht zaagblad waardoor een ongecontroleerde zaag naar boven komt en vanuit het werkstuk in de richting van de bediener beweegt. - Als het zaagbald in de sluitende zaagopening vasthaakt of vastklemt, blokkeert het en wordt de zaag door de motorkracht in de richting van de bediener teruggeslagen. - Als het zaagblad in de zaagsnede draait of verkeerd uitgericht wordt, kunnen de tanden van de achterkant van het zaagblad in het houtoppervlak vasthaken, waardoor het zaagblad uit de zaagspleet komt en de zaag in de richting van de bediener springt. Een terugslag ontstaat door een verkeerd gebruik van de zaag. Dat kan vermeden worden door middel van gepaste voorzorgsmaatregelen, zoals hierna beschreven. - Houd de zaag met beide handen vast en breng uw armen in een positie, waarin u de terugslagkrachten kunt opvangen. Houdt u zich steeds zijdelings van het zaagblad, nooit het zaagblad in één lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag naar achteren springen, maar de bediener kan door geschikte voorzorgsmaatregelen de terugslagkrachten beheersen. - Als het zaagblad vastgeklemd is of u het werk onderbreekt, moet u de zaag uitschakelen en het materiaal stil houden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of ze achterwaarts te trekken, zo lang het zaagblad beweegt, anders kan een terugslag plaatsvinden. Bepaal en verhelp de oorzaak van het vastklemmen van het zaagblad. - Wilt u een zaag die in het werkstuk steekt weer starten, centreer het zaagblad in de zaagspleet en controleer, of de zaagtanden niet in het werkstuk zijn vastgehaakt. Als het zaagblad vastgehaakt is, kan het uit het werkstuk bewegen of een terugslag veroorzaken als de zaag opnieuw gestart wordt. - Steun grote platen af, om het risico van een terugslag door een vastzittend zaagblad te voorkomen. Grote platen kunnen door het eigen gewicht doorbuigen. Platen moeten aan beide kanten ondersteund worden, zowel in de buurt van de zaagspleet als aan de zijkant. - Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd uitgerichte tanden veroorzaken door de te kleine zaagspleet een verhoogde wrijving, klemming van het zaagblad en terugslag. - Trek vóór het zagen de instellingen voor snijdiepte en snijhoek vast. Als de instellingen tijdens het zagen veranderen, kan het zaagblad klemmen en kan een terugslag optreden. - Wees bijzonder voorzichtig bij het zagen in bestaande muren of andere niet-inkijkbare zones. Het zakkende zaagblad kan bij het zagen in verborgen objecten blokkeren en een terugslag veroorzaken. Functie van de onderste beschermkap - Controleer vóór ieder gebruik, of de onderste beschermkap foutvrij sluit. Gebruik de zaag niet, wanneer de onderste beschermkap niet vrij beweeglijk is en zich niet meteen sluit. Klem of bindt de onderste beschermkap nooit in geopende positie vast. Als de zaag onverwacht op de grond valt, kan de onderste beschermkap gebogen worden. Open de beschermkap met de trekhendel en vergewis u ervan dat deze vrij beweegt en bij alle snijhoeken en -dieptes noch het zaagblad noch andere delen raakt. - Controleer de werking van de veer voor de onderste beschermkap. Laat de zaag voor het gebruik onderhouden als de onderste beschermkap en de veer niet perfect functioneren. Beschadigde delen, kleverige afzettingen of opeenhopingen van spanen leiden tot een vertraagde werking van de onderste beschermkap.-65- - Open de onderste beschermkap met de hand alleen bij bijzondere sneden, zoals "inval- en hoeksneden". Open de onderste beschermkap met de terugtrekhendel en laat deze los, zodra het zaagblad in het werkstuk is binnengedrongen. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken. - Leg de zaag niet op de werkbank of op de grond neer, zonder dat de onderste beschermkap het zaagblad bedekt. Een onbeschermd, nalopend zaagblad beweegt de zaag tegen de snijrichting en zaagt alles wat in de weg ligt. Neem daarbij de nalooptijd van het zaagblad in acht. Functie van het spouwmes - Gebruik het voor het spouwmes passende zaagblad. Opdat het spouwmes zou werken, moet het stamblad van het zaagblad dunner zijn dan het spouwmes en moet de tandbreedte groter zijn dan de dikte van het spouwmes. - Stel het spouwmes af zoals beschreven in de gebruiksaanwijzing. Verkeerde afstanden, posities en uitrichtingen kunnen ertoe leiden dat het spouwmes een terugslag niet efficiënt tegenhoudt. - Gebruik steeds het spouwmes, behalve bij "invalsneden“. Monteer het spouwmes na de invalsnede opnieuw. Het spouwmes stoort bij invalsneden en kan een terugslag veroorzaken. Deze paragraaf geldt enkel voor handcirkelzagen zonder MAFELL-flipsnede. - Opdat het spouwmes kan werken, moet het zich in de zaagspleet bevinden. Bij korte sneden is het spouwmes niet efficiënt bij het vermijden van een terugslag. - Run de zaag niet met verbogen spouwmes. Al een kleine storing kan vertraging veroorzaken bij het sluiten van de beschermkap. Opmerkingen met betrekking tot onderhoud en reparatie: - De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor. - Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant. 4 Voorbereiden / Instellen

Controleer of de nominale spanning van de accu met de gegevens op de machine overeenstemt. Accu en laadtoestel zijn op elkaar afgestemd. Gebruik voor het opladen enkel het MAFELL – APS 18 oplaadapparaat. Laad bij een nieuwe machine eerst de accu op. De inbedrijfstelling van de APS 18 en de beschrijving van het laadproces vindt u in de bijgevoegde handleiding „APS 18 accu-power-station“. De accu is met een temperatuursensor uitgevoerd. Deze sensor garandeert dat de accu alleen bij temperaturen tussen 0°C en 50°C wordt opgeladen. Daardoor wordt een hoge levensduur van de accu bereikt. Een aanzienlijk kortere werkingstijd per oplading geeft aan dat de accu verbruikt is en vervangen moet worden.

Gevaar Explosiegevaar Bescherm de accu tegen te veel warmte, vuur en vocht. Leg de accu niet op radiatoren en stel de accu niet voor een langere periode bloot aan sterke zoninstraling. Temperaturen van meer dan 50°C veroorzaken schade aan de accu. Laat een verwarmde accu afkoelen alvorens hem op te laden. De optimale opbergtemperatuur ligt tussen 10°C en 30°C.

Open de accu niet en bescherm hem tegen stoten. Bewaar de accu droog en vorstveilig.

Gevaar Dek de contacten van de accu bij opslag buiten het laadtoestel af. Bij kortsluiting door metalen overbrugging is er gevaar voor brand en explosie.

Neem de aanwijzingen voor de milieubescherming in acht.-66-

Schuif de opgeladen accu in de accugeleiding naast de handgreep tot deze voelbaar vastklikt.

Overtuigt u zich vóór gebruik van de zekere zitting van de accu in de machine.

Ontgrendel de accu door op de grendelnok 21 (afb. 1) te drukken en neem hem uit de accugeleiding.

Oefen geen kracht uit.

4.4 Afzuigen van de spanen

Gevaar Stoffen die schadelijk zijn voor de gezondheid moeten met een M- zuiger afgezogen worden. Bij alle werkzaamheden, waarbij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorziening aan. De luchtsnelheid moet ten minste 20 m/s bedragen. De binnendoorsnede van de afzuigaansluiting 8 (afb.

4.5 Keuze van het zaagblad

Om een goede snijkwaliteit te behalen, maak alstublieft gebruik van scherp werktuig en kiest in overeenstemming met materiaal en toepassing een werktuig uit de volgende lijst: Snijden van zacht- en hardhout dwars en langs ten opzichte van de vezelrichting: - HM-cirkelzaagblad Ø 160 x 1,8 x 20 mm, 24 tanden - HM-cirkelzaagblad Ø 160 x 1,4 x 20 mm, 32 tanden Snijden van zacht- en hardhout speciaal in de lengterichting van de vezel: - HM-cirkelzaagblad Ø 160 x 1,8 x 20 mm, 16 tanden Snijden van zacht- en hardhout vooral dwars op de vezelrichting: - HM-cirkelzaagblad Ø 160 x 1,8 x 20 mm, 32 tanden

Gevaar Trek bij alle onderhoudswerkzaamheden de accu uit.

• Bedien de drukknop 2 (afb. 1) en trek de palhefboom 1 (afb. 1) naar boven. Nu is de zaagas vastgezet en de schakelhefboom vergrendeld.

• Met de meegeleverde zeskantschroevendraaier draait u de flensbout 5 (afb. 2) tegen de wijzers van de klok los. Neem nu de schroef en de voorste spanflens 6 (afb. 2) weg.

• U kunt nu het zaagblad verwijderen nadat de beweeglijke beschermkap werd geopend.

• De spanflenzen moeten vrij van vastplakkende delen zijn.

• Let bij het inzetten van het zaagblad op de draairichting.

• Vervolgens steekt u de spanflens op, zet u de flensschroef aan en trekt u haar door draaien in richting van de wijzers van de klok vast.

Gevaar Trek bij alle onderhoudswerkzaamheden de accu uit. Het spouwmes 7 (afb. 2) voorkomt het klemmen van het zaagblad bij het langssnijden. De juiste afstand ten opzichte van het zaagblad is in afb. 4 weergegeven.

• Draai voor het verstellen de twee cilinderbouten 4 (afb. 2) met de meegeleverde zeskantschroevendraaier los.

• Verstel het spouwmes door het in de langsgleuf te verschuiven en span beide cilinderbouten vervolgens opnieuw aan.-67- 5 Bedrijf Bij de werking kunnen er onder bepaalde omstandigheden - met name bij droge lucht, materiaal als bijv. gecoat plaatmateriaal en zonder antistatische afzuigslang - elektrostatische ontladingen via de operator optreden. De beschermingsfunctie van de elektronica wordt geactiveerd en de machine schakelt om naar een veilige hoedanigheid. De machine schakelt vanzelf uit.

Deze gebruiksaanwijzing moet iedere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waarbij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

5.2 In- en uitschakelen

• Inschakelen: Duw de inschakelblokkering 9 (afb. 1) naar voor om te ontgrendelen. Daarna bedient u de drukschakelaar bij een ingedrukte inschakelblokkering 10 (afb. 1). Omdat het gaat om een schakelaar zonder blokkering, draait de machine zo lang deze schakelaar wordt bediend. De ingebouwde elektronica zorgt bij het inschakelen voor een schokvrije versnelling en regelt bij belasting het toerental op de vast ingestelde waarde. Bovendien regelt deze elektronica de motor bij overbelasting terug, d.w.z. het zaagblad blijft staan. Schalten Sie die Maschine dann aus. Daarna schakelt u de machine weer in en zaagt met gereduceerde aanvoersnelheid verder. Opwarming van de machine leidt tot een sneller overstroomuitschakeling. Met het stelwiel 11 (afb. 2) kunt u het toerental van het zaagblad tussen 2450 en 5450 min

Materiaalgroepen - PVC, Plexi, PA - Niveau:1 - 6 - hard hout, zacht hout, gelaagd hout - Niveau: 3 - 6 - gecoate plaatmaterialen - Niveau: 4 - 6 - vezelbetonplaten - Niveau: 3 - 5

• Uitschakelen: Om uit te schakelen, laat u de drukschakelaar 10 (afb. 1) los. Door de ingebouwde automatische rem wordt de uitlooptijd van het zaagblad op ca. 1 - 2 s beperkt. De inschakelblokkering wordt automatisch weer actief en beveiligt de handcirkelzaag tegen een onopzettelijk inschakelen.

5.3 Instelling van de snijdiepte

De snijdiepte laat zich in een bereik tussen 10 en 55 mm traploos instellen. Hiervoor gaat u op de volgende manier te werk: - Maak de klemhendel 3 los (afb. 2) los. De losgemaakte klemhendel geeft door een uitsparing in de vaste beschermkap de blik op de diepteschaal vrij. Aan de met een pijl gekenmerkte kant van de uitsparing kunt u de ingestelde diepte afgelezen.

• De snijdiepte door een schaarvormige beweging tussen vaste beschermkap en grondplaat instellen.

Stel de snijdiepte steeds ca. 2 tot 5 mm groter dan de te snijden materiaaldikte in.-68-

5.4 Instelling voor schuine sneden

Het zaagaggregaat laat zich voor schuinsneden op iedere willekeurige hoek van 0 tot 45° instellen.

• Maak vleugelschroef 15 los (afb. 1).

• In overeenstemming met de schaal op het zwenksegment stelt u de hoek in.

• Vervolgens trekt u de vleugelschroef 15 vast.

5.5 Zagen volgens tekening

De grondplaat bezit drie tekenkanten 12 (afb. 2) voor 0°, 30° en 45°. Deze tekenkanten stemmen met de binnenzijde van het zaagblad overeen. Voor schuinsneden kan de tekening door de opening op de linker zijde van de bovenste beschermkap worden bekeken.

• Houdt de machine aan de handgrepen vast en zet ze met het voorste gedeelte van de grondplaat op het werkstuk neer.

• Schakel de handcirkelzaag aan (zie hoofdstuk 5.2) en schuif de machine gelijkmatig in snijrichting voor.

• Na het snijeinde schakel de zaag door loslaten van schakelaar 10 (afb. 1) uit. 6 Onderhoud en reparatie Gevaar Trek bij alle onderhoudswerkzaamheden de accu uit. MAFELL-machines werden onderhoudsvriendelijk geconstrueerd. De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geautoriseerde klantenservice van MAFELL ter inspectie te geven. Voor alle smeerplaatsen slechts onze speciale vet, bestel-nr. 049040 (1 kg - blik), gebruiken.

Reinig de machine zorgvuldig als u ze lange tijd niet gebruikt. Spuit blanke metaaldelen in met roestwerend middel.

De ingebouwde Li-ionen-accu’s zijn onderworpen aan de eisen van de wet op gevaarlijke goederen. De accu’s kunnen door de eigenaar zonder extra verplichtingen op de weg getransporteerd worden. Bij verzending door derden (bv.: luchttransport of vervoer) moet u rekening houden met bijzondere eisen aan de verpakking en de kenmerking. Hier moet bij de voorbereiding van de zending een beroep gedaan worden op een luchtvrachtexpert. Verzend accu’s alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zodanig dat hij niet kan bewegen in de verpakking. Neem ook eventuele andere nationale voorschriften in acht.

Elektrogereedschap, accu’s, toebehoren en verpakkingen moeten milieuvriendelijk gerecycleerd worden. Gooi elektrogereedschap en accu’s/batterijen niet bij het huisafval! Alleen voor EU-landen:

Volgens de Europese richtlijn 2002/96/EG moeten onbruikbaar geworden elektrogereedschappen en conform de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu’s/batterijen gescheiden verzameld en milieuvriendelijk gerecycleerd worden. Dien onbruikbaar geworden accu’s/batterijen direct in bij: Duitsland Stiftung GRS Batterien Heidenkampsweg 44 20097 Hamburg Duitsland-69- Accu’s/batterijen:

Li-Ion: Neem de instructies in de paragraaf „Transport“ in acht, pagina 68. Technische wijzigingen voorbehouden

7 Verhelpen van storingen

Gevaar De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Vooraf accu uittrekken! Hieronder vindt u de meest voorkomende storingen en hun oorzaak. Bij andere storingen wendt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice. Storing Oorzaak Remedie Machine kan niet ingeschakeld worden Accu ontladen Accu laden Accu niet in eindpositie vastgeklikt Accu geheel vastklikken Accu bijna leeg, een led op accu knippert. Elektronica beschermt de accu tegen volledige ontlading. Controleren, toets 22 indrukken (afb. 1 + 3). Er brandt nog slechts één led, laad de accu op. Overbelasting, machine schakelt uit. Door een langdurige belasting werd de machine of de accu oververhit. Er weerklinkt een waarschuwingssignaal (piepen). Zolang de machine of de accu niet afgekoeld zijn, weerklinkt bij elke nieuwe inschakelpoging een nieuwe pieptoon. Laat de machine en de accu afkoelen. De accu kunt u in een oplaadapparaat met luchtkoeling sneller afkoelen. De machine kunt u met een andere accu in leegloop eveneens sneller laten afkoelen. Machine schakelt uit bij plotse verhoging van de belasting. Door die plotse verhoging van de belasting stijgt ook de benodigde stroom van de machine. Er weerklinkt een waarschuwingssignaal (piepen). Die verhoging die optreedt bij plots blokkeren of terugslag, wordt gemeten en leidt tot de uitschakeling. Schakel de machine uit door de drukschakelaar los te laten. Vervolgens kunt u de machine opnieuw inschakelen en normaal verderwerken. Probeer om verdere blokkeringen te vermijden.-70- Storing Oorzaak Remedie Machine schakelt uit tijdens de werking Elektrostatische oplading. De beschermingsfunctie van de elektronica wordt geactiveerd en de machine schakelt om naar een veilige hoedanigheid. De machine schakelt uit. Antistatische afzuigslang gebruiken Zaagblad klemt bij het vooruitschuiven van de machine Te grote aanvoer Aanvoersnelheid verlagen Stomp zaagblad Schakelaar direct loslaten Machine uit het werkstuk verwijderen en zaagblad vervangen Spanningen in het werkstuk Maak de zaagsnede breder met een wig Slechte machinevoering Parallelle aanslag inzetten Oneffen werkstukoppervlakte Vlakte uitrichten Brandvlekken aan de snijplekken. Voor het werkproces ongeschikt of stomp zaagblad Zaagblad vervangen Spaanuitworp verstopt Hout te vochtig Gebruik droog hout Spaanderafvoer reinigen Lang durend snijden zonder afzuigen Machine aan een externe afzuiging, bv stofvanger, aansluiten Plotse rookontwikkeling uit de motorbehuizing Overbelasting van de elektronica van de machine Onderbreken van de energietoevoer door wegnemen van het accupack De rookontwikkeling stopt. Geen accu meer plaatsen! Inademen van de rook vermijden! Zaagblad blijft stilstaan - motor draait verder Zaagblad niet correct bevestigd Zaagblad vastzetten Zaagblad trilt in het werkstuk Zaagblad niet correct afgesteld Zaagblad vastzetten Werkstuk niet bevestigd Werkstuk met klemmen bevestigen Onderste beweegbare beschermkap sluit niet of slechts langzaam Spaanders en houten delen liggen onder de bewegende beschermkap Spaanders en houten delen verwijderen-71- 8 Extra toebehoren

Bolkop (kan vooraan op de grondplaat gemonteerd worden) Best.-nr. 201451 - Zaagblad- HM Ø 160 x 1,8 x 20, 16 tanden (langssnede) Best.-nr. 092539 - Zaagblad-HM ø 160 x 1,4 x 20, 32 tanden (langs- en dwarssnede) Best.-nr. 092610

Geleidingsrail F 310, 3100 mm lang Best.-nr. 204383 - Hoekaanslag F-WA Best.-nr. 205357

Toebehoren voor geleidingsrail:

Set railtassen F80/160 met hoekaanslag bestaande uit: F80 + F160 + verbindingsstuk + hoekaanslag + 2 klemmen + railtas Best.-nr. 204749 - Set railtassen F160/160 bestaande uit: 2 x F160 + verbindingsstuk + 2 klemmen + railtas Best.-nr. 204805 - Accu-PowerStation APS M Best.-nr. 094492 - Accu-PowerStation APS M GB Best.-nr. 094493

- Aerofix zuig-span-systeem F-AF 1 bestaand uit: rail 1,3 m, adapter bovenaan en onderaan, Flex-slang Best.-nr. 204770
