MANUALE UTENTE PSS 3100 SE Mafell

Sistema di sezionatura per pannelli Traduzione delle istruzioni d’uso originali

5.5 Regolazione della velocità di avanzamento ................................................................... 58

5.12 Tagli paralleli con l'accessorio speciale – battuta trasversale (sono necessari 2

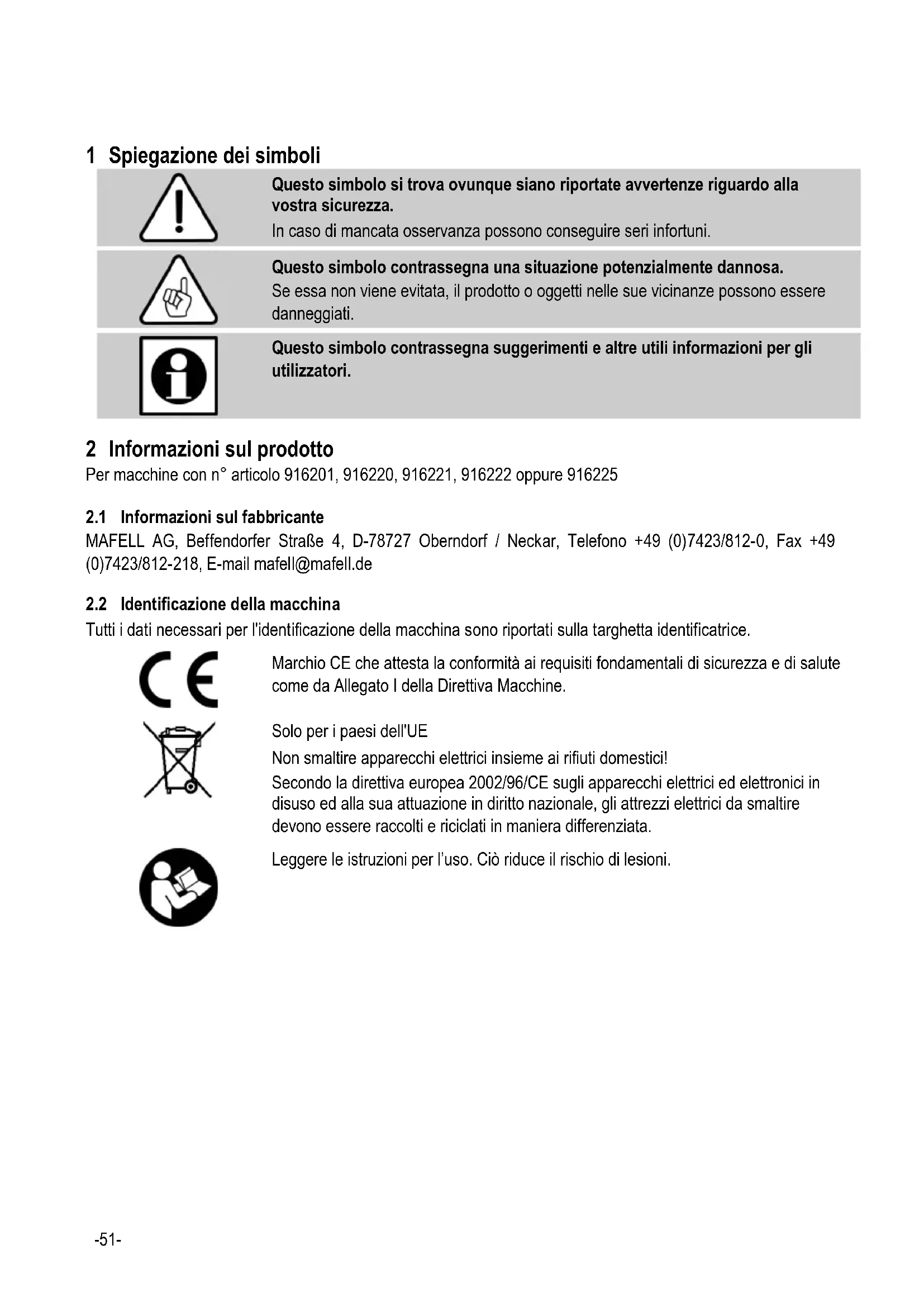

Questo simbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza. In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa. Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori. 2 Informazioni sul prodotto Per macchine con n° articolo 916201, 916220, 916221, 916222 oppure 916225

2.1 Informazioni sul fabbricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax +49 (0)7423/812-218, E-mail mafell@mafell.de

2.2 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi dell'UE Non smaltire apparecchi elettrici insieme ai rifiuti domestici! Secondo la direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Leggere le istruzioni per l’uso. Ciò riduce il rischio di lesioni.-52-

230 V AC 110 V AC Frequenza di rete

50 Hz 50 Hz Potenza assorbita nel funzionamento continuo

Corrente assorbita nel funzionamento continuo

6,5 A 13,5 A Numero di giri a vuoto

Velocità di avanzamento senza carico 4 – 20 m/min Velocità di ritorno

25 m/min Profondità di taglio 0 - 45 mm Diametro della lama di taglio max/min 160/149 mm Spessore massimo del corpo di base della lama di taglio

1,2 mm Larghezza di taglio della lama 1,8 mm Foro di inserimento della lama di taglio 20 mm Diametro del bocchettone di aspirazione

35 mm Lunghezza di taglio senza prolunga 1300 mm Lunghezza di taglio con prolunga 3100 mm Superficie di appoggio con guida

3770 x 225 mm Dimensioni (larghezza x lunghezza x altezza) senza prolunga 340 x 1980 x 230 mm Peso senza cavo di rete e senza prolunga

14 kg Peso della prolunga 4,5 kg Peso totale senza cavo di rete 18,3 kg

Le emissioni di rumore indicate sono state misurate secondo la norma DIN EN 62841-1 ed DIN EN 62841-2-5 e possono essere utilizzate per confrontare l'elettroutensile con un altro e per fare una valutazione preliminare del carico.

Pericolo Le emissioni di rumore durante il reale utilizzo dell'elettroutensile possono differire dai valori indicati, a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare. Perciò, indossare sempre una protezione dell'udito, anche quando l'elettroutensile funziona senza carico!-53-

2.4.1 Informazioni sull'emissione dei rumori

I valori di rumorosità determinati secondo EN 62841-1 ed EN 62841-2-5 sono: Livello di pressione acustica L

= 100 dB (A) Incertezza K

= 4 dB (A) Livello di potenza sonora

= 108 dB (A) Incertezza K

= 4 dB (A) Lama da taglio: lama da taglio circolare in metallo duro Ø 160 mm, 32 denti Pezzo in lavorazione: pannello di truciolato non rivestito 16 mm, lunghezza 1200 mm, Ausgangsbreite 700 mm und Schneiden von 40 mm breiten Streifen Vorschubgeschwindigkeit: 17 m/min Misurazione della rumorosità di esercizio: corsa di taglio + ritorno del gruppo sega con azionamento sega acceso Posizione del microfono sul posto di lavoro: 300 mm dietro il lato traverso della macchina, posizionato al centro della macchina 1,5 m s opra il pavimento

2.5 Volume della fornitura

Sistema di sezionatura per pannelli PSS 3100 SE completo di: 1 prolunga per guida 1 lama da taglio circolare in metallo duro Ø 160 mm, 24 denti 1 cuneo divaricatore (spessore 1,2 mm) 1 impugnatura 1 utensile d'uso alloggiato nel supporto dell'alloggiamento motore 1 lubrificante 1 istruzioni per l'uso 1 libretto "Norme di sicurezza"

2.6 Dispositivi di sicurezza

Pericolo I dispositivi descritti sono indispensabili per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi. Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzare la macchina con dispositivi di sicurezza mancanti o inefficaci. La macchina è dotata dei seguenti dispositivi di sicurezza: - Cappe di protezione fisse sulla lama da taglio. - Grandi superfici di appoggio delle guide con protezioni antiscivolo. - Comando dell'avanzamento e dell'azionamento sega da un punto di comando. - Dispositivi di commutazione senza autotenuta - Cuneo divaricatore - Dispositivo di aspirazione - Finecorsa - Terminale guida-54-

2.7 Impiego conforme alla destinazione

Il sistema di sezionatura per pannelli MAFELL PSS 3100 SE è destinato esclusivamente al taglio dei seguenti materiali: - legno massiccio - pannelli di truciolato rivestiti e non rivestiti, pannelli di legno massiccio e compensati multristrato - pannelli MDF, HDF e OSB - laminati HPL - pannelli gessofibra - lastre cementizie - lastre in fibrocemento insieme alla lama da taglio diamantata Lo spessore massimo del pezzo da tagliare non deve superare 45 mm. Usare lame da taglio approvate secondo EN 847-1. Ogni altro tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo. Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.

Pericolo Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute. - Contatto con la parte della lama da taglio sporgente da sotto alla guida in posizione iniziale quando si inizia a tagliare. - Contatto con la parte della lama da taglio sporgente da sotto al pezzo in fase di taglio e dopo aver terminato il taglio con l'elemento scorrevole per il ritorno automatico in posizione di riposo regolato in modo errato. - Ribaltamento della macchina in caso di supporto insufficiente della guida sporgente da sotto al pezzo da tagliare. - Contatto con le seguenti parti girevoli dal lato: corpo di base della lama da taglio, flangia di serraggio e vite della flangia. - Rottura e fuoriuscita della lama da taglio o di sue parti. - Contatto con pezzi sotto tensione con alloggiamento aperto e spina elettrica non estratta. - Ferite a causa dei denti aguzzi della lama durante il cambio della lama. - Danneggiamento dell'udito in caso di lavori prolungati senza cuffie protettive. - Emissione di polveri di legno nocive alla salute in caso di lavoro prolungato senza impianto di aspirazione. 3 Avvertenze di sicurezza Pericolo Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione! Leggere anche le avvertenze di sicurezza contenute nell'opuscolo allegato «Avvertenze di sicurezza». Avvertenze di carattere generale: - È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione. - Non lavorate mai senza i dispositivi di protezione prescritti per il lavoro in questione e non modificate nessun componente della macchina che ne possa compromettere la sicurezza. - Se si usa la macchina all'aperto si raccomanda l'uso di un interruttore magnetotermico di sicurezza per correnti di guasto. - Cavi o spine difettosi devono essere sostituiti immediatamente. La sostituzione deve essere eseguita solo da Mafell o da un’officina di assistenza clienti MAFELL autorizzata, per così evitare pericoli in materia di sicurezza. - Evitate di schiacciare o piegare fortemente il cavo. Non avvolgete il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina.-55- È vietato utilizzare: - lame da taglio crepate e lame dalla forma alterata; - lame da taglio in acciaio rapido altamente legato (lame in acciaio superrapido); - lame da taglio che non tagliano a causa dell'eccessiva sollecitazione del motore; - lame da taglio con uno spessore del corpo di base maggiore o con una larghezza di taglio minore dello spessore del cuneo divaricatore; - lame da taglio non adatte per la velocità della lama a vuoto. Avvertenze per l'impiego dei dispositivi di protezione individuale - Indossare sempre il dispositivo di protezione individuale quando si lavora con la macchina: protezione dell’udito, mascherina antipolvere, occhiali di protezione e guanti di protezione Avvertenze relative al funzionamento: - Fare attenzione che nessun'altra persona si trovi nella zona di taglio quando la macchina è in funzione. - Non avvicinare le mani alla zona della sega e della lama. Con la seconda mano, afferrare l'impugnatura supplementare o il carter del motore. - Non mettere le mani sotto il pezzo. - Adattare la profondità di taglio allo spessore del pezzo. - Non tenere mai il pezzo da lavorare nella mano né appoggiarlo sulla gamba. Fissare il pezzo su un appoggio stabile. - Afferrare l'apparecchio solo dai manici isolati quando si eseguono lavori in cui l'utensile di taglio potrebbe venire a contatto con dei cavi elettrici nascosti o con il cavo di alimentazione dell'apparecchio stesso. - Utilizzare sempre lame di sega della giusta grandezza e con foro di alloggio adatto (p.e. a forma di rombo o tondo). - Non utilizzare mai rondelle o viti della lama di sega danneggiate o non adatte. - Tenere forte la sega con entrambe le mani e posizionare i bracci in modo da supportare le forze di ritorno (contraccolpo). Tenersi sempre lateralmente della lama di sega, mai portare la lama di sega in linea con il vostro corpo. - Rilasciare l'interruttore di ON/OFF nel caso la lama di sega si incastra oppure la lavorazione viene interrotta per altro motivo e mantenere ferma la sega nel materiale finché la lama di sega si è completamente fermata. Mai tentare di rimuovere la sega dal pezzo o di tirarla indietro mentre la lama si muove o se potrebbe avvenire un contraccolpo. - Se volete riavviare una sega che è incastrata nel pezzo, centrare la lama di sega nella fessura di taglio e verificare se i denti della lama sono incastrati/bloccati nel pezzo. - Sostenere i pannelli di grandi dimensioni per ridurre il rischio di contraccolpo a causa dell'inceppamento della lama di sega. - Non utilizzare lame di sega ottuse o danneggiate. - Prima di iniziare a segare, serrare a fondo gli elementi per la regolazione di profondità e di angolo di taglio. - Usare la massima prudenza per eseguire un «taglio ad immersione» in una zona nascosta o non in vista. - Utilizzare una lama di sega adatta al cuneo divaricatore. - Registrare il cuneo divaricatore come descritto nelle istruzioni per l'uso. - Utilizzare sempre il cuneo divaricatore, eccetto per «tagli ad immersione». - Per poter agire, il cuneo divaricatore deve trovarsi nella fessura di taglio. - Non fare funzionare la sega con cuneo divaricatore curvato. - Controllare che nel pezzo da lavorare non vi siano corpi estranei. Non tagliare in pezzi metallici, p.e. nei chiodi. - Scegliete la lama e la velocità di avanzamento corretta con l'aiuto del diagramma riportato sul banco di comando in base al materiale da tagliare. - Regolate l'elemento scorrevole per il comando dell'interruzione del movimento di avanzamento e del ritorno automatico del gruppo sega in posizione di riposo in modo corretto sul pezzo in lavorazione (lunghezza del pezzo da tagliare + 120 mm). - Non mettete mai le mani sotto il pezzo durante la fase di taglio (pericolo di ferirsi!). - Far sì che il cavo di alimentazione sia posato sempre dietro dalla macchina durante la fase di taglio.-56- - Non arrestate mai la macchina con interruttore premuto tirando semplicemente la spina. - Togliete il sistema dal pezzo in lavorazione solo quando la lama da taglio si è fermata completamente e il gruppo sega è ritornato nella sua posizione iniziale. - Per truciolare lastre in fibrocemento è necessario usare una lama da taglio diamantata. Avvertenze circa la manutenzione e riparazione: - Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide. - Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti. 4 Attrezzaggio / Regolazione

4.1 Collocazione / Trasporto

Il sistema di sezionatura per pannelli PSS 3100 SE viene fornito in un cartone da trasporto. Prima di lavorare con il sistema è necessario controllare se abbia subito danni dovuti al trasporto. L'imballaggio danneggiato potrebbe già dare indicazioni su un trasporto inappropriato. In caso di danni all'imballaggio dovuti al trasporto fate immediatamente reclamo presso il Vostro rivenditore. Controllate che tutti i seguenti pezzi siano nella posizione corretta e ben fissi: - lama da taglio - cuneo divaricatore - tubo di collegamento (cappa di protezione)

4.2 Collegamento alla rete

Prima della messa in funzione verificate che la tensione di rete corrisponda a quella riportata sulla targhetta identificatrice della macchina. Il sistema di sezionatura per pannelli PSS 3100 SE è collegato a terra secondo il livello I - EN 62841 e pertanto deve essere collegato esclusivamente a prese con conduttore di terra.

4.3 Aspirazione dei trucioli

Durante tutti i lavori in cui viene prodotta molta polvere, occorre collegare la macchina ad un idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20 m/s. Il diametro interno del bocchettone di aspirazione 1 (Fig. 1) è pari a 35 mm. L'uso della macchina senza impianto di aspirazione non è raccomandabile. Se non è disponibile un dispositivo di aspirazione esterno durante l'uso all'aperto o in ambienti sufficientemente ventilati, è necessario togliere il tubo di collegamento 10 (Fig. 4) tra il gruppo sega e il canale dei trucioli per evitare che il canale dei trucioli nella guida si otturi. In Germania per l'aspirazione di polveri di legno sono necessari dispositivi di aspirazione collaudati e omologati. Il rispetto dei valori limite per l'aria (2 mg/m3) è possibile esclusivamente collegando la macchina ad un dispositivo di aspirazione omologato (p. es. aspiratori industriali o apparecchi combinati). Per questo è necessario il seguente funzionamento: Effettuare tagli trasversali sui pannelli accatastati uno sopra l'altro, ed intagliare il pannello sottostante almeno 1 mm. Con questo modo di funzionamento il sistema ha ottenuto il marchio di controllo FPH "Polvere di legno controllato“.

4.4 Scelta della lama di sega

Per ottenere una buona qualità di taglio è necessario usare una lama da taglio affilata e scegliere un tipo di lama adatta al materiale e all’impiego dalla seguente tabella: Taglio di legno massiccio: - Lama da taglio in metallo duro Ø 160 x 1,8 x 20, 16 denti Taglio di pannelli di legno massiccio, pannelli di truciolato, pannelli di particelle legati con cemento, compensati multristrato: - Lama da taglio in metallo duro Ø 160 x 1,8 x 20, 24 denti Taglio di pannelli di legno massiccio, compensati multristrato, pannelli HDF, MDF e OSB, pannelli gessofibra: - Lama da taglio in metallo duro Ø 160 x 1,8 x 20, 32 denti Taglio di pannelli di truciolato, pannelli HDF, MDF e OSB, pannelli rivestiti, OSB, laminati HPL: - Lama da taglio in metallo duro Ø 160 x 1,8 x 20, 56 denti-57- Per tagliare lastre in fibrocemento è adatta la lama da taglio diamantata - Ø 160 x 3,0 x 20, 4 denti Queste indicazioni si possono trovare sul diagramma 2 (Fig. 1) riportato sul banco di comando. Da questo diagramma si possono rilevare le velocità di avanzamento adatte.

4.5 Sostituzione della lama di sega

Pericolo Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Indossare sempre il dispositivo di protezione individuale quando si lavora con la macchina.

  • Non premete il perno di arresto 4 (Fig. 2).
  • Con la chiave esagonale 3 (supporto Fig. 2) prima allentate la vite della flangia 5 (Fig. 3) in senso antiorario e poi togliete la vite e la flangia di serraggio anteriore 6.
  • La lama da taglio può essere rimossa, sollevandola in avanti ed estraendola verso il basso. È più facile estrarre la lama da taglio, se si abbassa il sistema fino a che la lama da taglio non si sblocchi automaticamente dal collare della flangia posteriore.
  • Le flange di serraggio devono essere prive di residui attaccati.
  • Osservate il senso di rotazione durante l'inserimento della lama da taglio.
  • Successivamente inserite la flangia di serraggio, applicate la vite della flangia e stringetela girandola in senso orario.
  • Tenete premuto il perno di arresto durante questa operazione.

Non premete il perno di arresto 8 (Fig. 2) mentre la macchina è in moto! La macchina può subire danni.

4.6 Cuneo divaricatore

Pericolo Tirate la spina elettrica prima di iniziare i lavori di manutenzione. Il cuneo divaricatore 8 (Fig. 3) impedisce il blocco della lama durante il taglio longitudinale. La giusta distanza dalla lama di taglio è rappresentata in Fig. 5.

  • Regolate la lama da taglio sulla profondità di taglio più grande possibile (vedi capitolo 5.3).
  • Per effettuare la regolazione allentate le due viti a testa cilindrica 9 (Fig. 4) con la chiave esagonale in dotazione 3 (Fig. 2).
  • Regolate il cuneo divaricatore facendolo scorrere quanto necessario nell'apposita fessura longitudinale e stringete poi entrambe le viti a testa cilindrica. 5 Funzionamento

Indossare sempre il dispositivo di protezione individuale quando si lavora con la macchina.

5.1 Messa in funzione

Tutte le persone addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contenuto del capitolo "Avvertenze di sicurezza".

5.2 Accensione e spegnimento

Pericolo Fate attenzione che la lama da taglio si possa muovere liberamente e non si trova a contatto con il pezzo. Il cavo di alimentazione e il tubo d'aspirazione devono trovarsi dietro la macchina.

  • Accensione: Per accendere la sega azionate l'interruttore basculante 22 (Fig. 1) in direzione e tenetelo premuto.
  • Spegnimento: Per spegnere la sega lasciate andare l'interruttore basculante 22. L'avanzamento e la sega si spengono immediatamente. La lama da taglio si ferma completamente in meno di 10 secondi.-58-

Pericolo La lama da taglio incomincia a girare dopo aver premuto l'interruttore, subito dopo inizia automaticamente l'avanzamento.

5.3 Regolazione della profondità di taglio

La profondità di taglio può essere regolata in modo continuo tra 0 e 45 mm. Per regolare la profondità di taglio procedete nel seguente modo:

  • Allentate il dado ad alette 12 (Fig. 2).
  • La profondità di taglio può essere regolata tramite la battuta di profondità 13 secondo la scala. La parte smussata 14 della scatola di trasmissione funge da indicatore.
  • Infine stringete nuovamente il dado ad alette.

Regolate sempre la profondità di taglio circa da 2 a 5 mm superiore allo spessore di materiale da tagliare.

5.4 Regolazione della lunghezza di taglio

La lunghezza di taglio si può regolare fino a 1300 mm con la guida normale. Dopo aver montato la prolunga per guida la lunghezza si può regolare in modo continuo fino a 3100 mm. La lunghezza di taglio può essere regolata come segue:

  • Allentate la vite a testa zigrinata 15 (Fig. 6) sull'elemento scorrevole di battuta 16.
  • Regolate l'elemento scorrevole di battuta 16 nella scanalatura della guida in modo tale da ottenere una posizione di ca. 120 mm superiore alla lunghezza di taglio desiderata.
  • Infine stringete nuovamente la vite a testa zigrinata 15.

Utilizzate sempre l'elemento scorrevole di battuta e regolatelo in modo corretto. Altrimenti la lama da taglio non ritorna automaticamente nella sua posizione di riposo dopo la fine del taglio. In questo caso la lama da taglio non è completamente coperta!

5.5 Regolazione della velocità di avanzamento

La velocità di avanzamento può essere regolata in modo continuo tra 4 e 20 m/min. Si può ottenere un bordo di taglio perfetto, se adattate anche la velocità di avanzamento al materiale da tagliare oltre alla scelta della lama da taglio adeguata. Le combinazioni adatte "Materiale – Lama da taglio – Velocità di avanzamento" sono riportate sul diagramma 2 (Fig. 1). La velocità di avanzamento desiderata si regola tramite l'interruttore rotante 17 sul banco di comando. Se si gira l'interruttore rotante a sinistra verso la battuta, l'avanzamento si ferma.

5.6 Elettronica di regolazione

Tramite la ruota regolatrice 38 (Fig. 2) è possibile effettuare una regolazione continua della velocità della lama da taglio tra 2600 e 5200 min

Quale velocità deve essere regolata con quale materiale, potete rilevarlo dalla tabella.-59-

5.7 Tagli longitudinali

Per effettuare un taglio longitudinale lungo la tracciatura procedete come segue:

  • Posate la macchina con il gruppo sega nella posizione iniziale sul pezzo in lavorazione posto orizzontalmente e fissato in modo da non scivolare. Facendo ciò il gruppo sega deve trovarsi davanti al bordo anteriore del pezzo da tagliare.
  • Regolate la macchina in modo che il bordo destro della guida segna il taglio desiderato.
  • Impostate la profondità di taglio (vedi capitolo 4.2).
  • Impostate la lunghezza di taglio (vedi capitolo 4.3).
  • Sbloccate il bloccaggio della lama da taglio in posizione di riposo premendo il manico per tagli a tuffo 20 (Fig. 6). Successivamente premete il gruppo sega nella posizione di taglio finché si blocca la leva di serraggio 21.
  • Scegliete la velocità di avanzamento desiderate (vedi capitolo 4.4) e accendete la sega (vedi capitolo 4.5).
  • Eseguite il taglio premendo l'interruttore basculante 22 (Fig. 1) in direzione finché il gruppo sega non passi attraverso l'elemento scorrevole di battuta 16 (Fig. 6) e fa sì che la lama da taglio ritorni automaticamente dalla posizione di taglio alla posizione di riposo.

Si prega di considerare che l'avanzamento funziona solo quando viene premuto l'interruttore basculante. Se si lascia andare l'interruttore l'avanzamento e la sega si spengono immediatamente. Fate ritornare il gruppo sega nella sua posizione iniziale premendo l'interruttore basculante in direzione . Una volta raggiunta la posizione di riposo il ritorno si spegne automaticamente.

Pericolo La lama da taglio si può girare anche durante la fase di ritorno.

Fate ritornare il gruppo sega solo quando la lama da taglio si trova in posizione di riposo. Altrimenti il bordo di taglio del pezzo può essere danneggiato! Se si interrompe l'avanzamento prima di raggiungere il cursore, prima del ritorno è necessario riportare la lama da taglio nella posizione di riposo azionando la leva di serraggio 21 (Fig. 6).

Con questo sistema si possono effettuare tagli a tuffo in modo sicuro. Con questa macchina non sussiste il pericolo di un contraccolpo durante l'esecuzione di tagli a tuffo.

Per eseguire un taglio ad immersione non è necessario rimuovere il cuneo divaricatore. Durante l’immersione, il cuneo viene spinto indietro nella cappa di protezione. Spostando la macchina in avanti, ritorna automaticamente alla sua posizione dietro la lama della sega. Per effettuare dei tagli a tuffo procedete come segue:

1. Spostate il gruppo sega premendo l'interruttore

basculante 22 (Fig. 1) in direzione finché la marcatura anteriore 23 (Fig. 6) corrisponde alla fine del taglio a tuffo desiderata e segnata sul pezzo da tagliare.

Pericolo Durante lo spostamento è accesa anche la sega.

Si prega di considerare che la marcatura corrisponde al punto di tuffo desiderato solo quando il gruppo sega è impostato sulla profondità di taglio più grande possibile.-60-

  • Regolate l'elemento scorrevole di battuta 16 nella scanalatura della guida in modo che la sua posizione si trovi 120 mm dietro la fine segnata del taglio a tuffo.
  • Fate tornare indietro il gruppo sega premendo l'interruttore di avanzamento in direzione finché la marcatura posteriore 24 corrisponde all'inizio del taglio a tuffo desiderato e segnato sul pezzo da tagliare.
  • Spegnete la velocità di avanzamento (vedi capitolo 4.4) e accendete la sega tramite l'interruttore basculante 22 (Fig. 1). (Vedi capitolo 4.5).
  • Sbloccate il bloccaggio della lama da taglio nella posizione di riposo premendo il manico per tagli a tuffo 20 e spingete il gruppo sega in posizione di taglio finché esso non scatti in posizione.
  • Eseguite il taglio premendo l'interruttore basculante 22 in direzione finché il gruppo sega non passi attraverso l'elemento scorrevole di battuta 16 (Fig. 6) e fa sì che la lama da taglio ritorni automaticamente dalla posizione di taglio alla posizione di riposo. Per far ciò è necessario accendere nuovamente l'avanzamento.
  • Spegnete la sega lasciando andare l'interruttore basculante.
  • Fate ritornare il gruppo sega nella sua posizione iniziale premendo l'interruttore basculante in direzione

Con il sistema di sezionatura per pannelli è anche possibile tagliare pannelli rivestiti senza scheggiarli, usando l'incisore integrato. Per regolare la profondità di taglio procedete nel seguente modo:

  • Girate la leva per l'incisione 25 (Fig. 7) in direzione della freccia 26 (in tal modo spostate la lama da taglio di ca. 0,15 mm nella posizione "Incisare").
  • Impostate la profondità di taglio su 2 mm (vedi capitolo 4.2).
  • Eseguite l'incisione. Fate tornare indietro il gruppo sega in posizione di partenza.
  • Girate la leva per l'incisione 25 nuovamente nella sua posizione iniziale.
  • Impostate la profondità di taglio adattandola allo spessore del pezzo da tagliare (vedi capitolo 4.2). Eseguite il taglio trasversale.

5.10 Uso della prolunga per guida

Per eseguire dei tagli longitudinali con una lunghezza oltre 1300 mm fino a massimo 3100 mm è necessario inserire la prolunga per guida fornita di serie.

Pericolo Si prega di considerare che durante il montaggio e lo smontaggio della prolunga, l'intera macchina deve essere assicurata contro un eventuale ribaltamento sostenendola con dei supporti sufficientemente lunghi! Per il montaggio proseguite come segue:

  • Togliete la chiave esagonale 3 (Fig. 2) dal supporto della macchina. Usando la chiave esagonale regolate entrambi gli elementi tenditori 27 (Fig. 8) in modo che le loro aperture indichino in direzione dell'estremità della guida.
  • Inserite la prolunga 28 con entrambi gli adattatori 29 fino all'arresto nelle apposite scanalature della guida.
  • Stringete entrambi gli elementi tenditori 27 in senso orario e inserite la chiave esagonale 3 (Fig. 2) nuovamente nell'apposito supporto dell'alloggiamento motore.

5.11 Tagli oltre una lunghezza di 3100 mm

Se si vogliono effettuare tagli longitudinale oltre una lunghezza di 3100 mm la macchina offre questa possibilità. Dopo aver terminato la prima parte del taglio è possibile reinserire la macchina alla fine della presente intaccatura taglio. In questo modo è possibile estendere il taglio in modo perfetto. Per estendere il taglio procedete come segue:

  • Dopo aver terminato il primo taglio premete in giù la levetta d'arresto 30 (Fig. 9). Inserite la macchina con la levetta d'arresto alla fine dell'intaccatura taglio in modo tale che anche il gruppo sega si trovi ancora sopra l'intaccatura taglio.-61-
  • Allineate la guida all'estremità opposta per l'allungamento diritto del taglio. Per far ciò è particolarmente adatto il sistema di battuta trasversale disponibile come accessorio speciale.
  • Eseguite il seguente taglio.

Pericolo Spegnete la sega prima dello spostamento per il prossimo taglio!

5.12 Tagli paralleli con l'accessorio speciale –

battuta trasversale (sono necessari 2 pezzi) La battuta trasversale disponibile come accessorio speciale (battuta per la larghezza di taglio) permette il taglio parallelo al bordo sinistro del pezzo da tagliare. È anche possibile regolare la larghezza di taglio desiderata. La battuta è composta da due binari con battute che sono regolabili tra 250 mm e 1250 mm. Inserite le battute come segue:

  • Agganciate entrambe le battute trasversali 31 (Fig. 10) incastrandoli da sopra nella scanalatura presente sul lato sinistro della guida.
  • Regolate la larghezza di taglio desiderata, allentando la levetta 32 e spostando la battuta scorrevole 33. La larghezza di taglio è indicata tramite l'indicatore 34. Successivamente stringete nuovamente la levetta 32.
  • Posizionate l'intera macchina sul pezzo da tagliare in modo che entrambe le battute scorrevoli siano a contatto con il bordo sinistro del pezzo. Successivamente eseguite il taglio parallelo come descritto in capitolo 4.7.

Per garantire un taglio parallelo preciso è necessario posizionare entrambe le battute trasversali con sufficiente distacco fra di loro. Tuttavia in modo tale da poterli regolare dalla posizione dell'operatore. 6 Trasporto e deposito

Smontate sempre la prolunga durante il trasporto! Per il trasporto per lunghi tratti la macchina è dotata di un'impugnatura 35 (Fig. 11). Per far ciò l'impugnatura deve essere regolata sulla posizione della guida che equivale al baricentro del sistema. Per effettuare la regolazione procedete come segue: - Smontate la prolunga se installata. - Allentate entrambi le viti a esagono incassato 36 con la chiave esagonale 3. - Spostate l'impugnatura 35 lungo la scanalatura della guida finché il contrassegno 37 non si trovi al centro dell'impugnatura. - Stringete nuovamente le viti a esagono incassato 36 e mettete la chiave esagonale nuovamente nel supporto sull'alloggiamento motore. - Dopo la regolazione dell'impugnatura è possibile trasportare la macchina in modo confortevole come mostrato in Fig. 12.

Per conservare la macchina usando poco spazio si può appoggiare il sistema di sezionatura per pannelli con il gruppo sega nella sua posizione iniziale verticalmente contro il muro. Il bordo d'appoggio del banco di comando è dotato di un rivestimento antiscivolo.

Prima di conservare la macchina smontate sempre la prolunga per evitare che i binari si pieghino. 7 Manutenzione e riparazione Pulire accuratamente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide.

7.1 Manutenzione macchina

Pericolo Tirate la spina elettrica prima di iniziare i lavori di manutenzione. Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.-62- I cuscinetti a sfera utilizzati sono lubrificati a vita. Dopo lunghi periodi di esercizio raccomandiamo di lasciar revisionare o controllare la macchina da un centro di assistenza clienti autorizzato MAFELL. Per tutti i punti di lubrificazione utilizzate solo il nostro grasso speciale, n° d’ordine 049040 (barattolo da 1 kg).

7.2 Tenuta a magazzino

La macchina deve essere pulita regolarmente dai residui di polvere accumulatisi (se si tagliano pannelli gessofibra è necessario pulirla ogni giorno). Gli elementi articolati e di guida in particolare quelli presenti nella guida e le aperture di ventilazione del motore devono essere puliti con un aspirapolvere. Per garantire che gli elementi articolati e di guida si muovano agevolmente, occorre spruzzare periodicamente queste parti con olio per macchine. 8 Visualizzazione ottica del segnale dello stato operativo Il colore della rotella regolatrice per il numero di giri mostra lo stato operativo della macchina. Finché la macchina non viene sovraccaricata nella sua potenza, durante il funzionamento la rotella regolatrice per il numero di giri è accesa permanentemente verde. Se la rotella regolatrice è accesa rosso, si è verificato un guasto (vedi a tal proposito il capitolo «Eliminazione dei guasti»). 9 Eliminazione dei guasti Pericolo L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica! Di seguito sono riportati alcuni dei guasti più frequenti e le rispettive cause. In caso di altri guasti, rivolgiti al tuo rivenditore o direttamente al servizio di assistenza clienti MAFELL. Guasto Causa Eliminazione La macchina non si lascia accendere e la rotella regolatrice per il numero di giri è accesa rosso Spegnimento per sovratemperatura Lasciare raffreddare la macchina Spegnimento per sovratensione Fare controllare l'alimentazione di tensione da un elettricista Spegnimento per sottotensione La macchina non si lascia accendere e la rotella regolatrice per il numero di giri non è accesa Manca la tensione di rete Fare controllare l'alimentazione di tensione da un elettricista Fusibile di rete guasto Lasciare sostituire i fusibili da un elettricista La macchina non si lascia accendere e la rotella regolatrice per il numero di giri è accesa verde Spazzole a carbone usurate Portare la macchina in una officina di assistenza clienti MAFELL La macchina si ferma durante il taglio e la rotella regolatrice per il numero di giri è accesa rosso Spegnimento per sovraccarico Ridurre la velocità di avanzamento Spegnimento per sovratensione Fare controllare l'alimentazione di tensione da un elettricista Spegnimento per sottotensione La macchina si ferma durante il taglio e la rotella regolatrice per il numero di giri non è accesa Mancanza di alimentazione di rete Fare controllare i fusibili ausiliari di rete da un elettricista-63- Disturbo Causa Rimedio Azionamento avanzamento non si accende Gruppo sega tamponato il finecorsa sull'elemento scorrevole di battuta o sul banco di comando Avviare il movimento contrario all'avanzamento Azionamento avanzamento non si spegne una volta raggiunta la posizione finale Finecorsa sull'elemento scorrevole di battuta o banco di comando guasto Consegnare la macchina ad un centro di assistenza clienti MAFELL La velocità di avanzamento non si lascia regolare Controllore (p.es. manopola di regolazione) guasto Consegnare la macchina ad un centro di assistenza clienti MAFELL Lama si inceppa durante l'avanzamento del gruppo sega Velocità di avanzamento impostata troppo alta Ridurre la velocità di avanzamento Lama non idonea al materiale o senza filo Arrestare immediatamente l'avanzamento lasciando andare il tasto e fermare azionamento sega. Rimuovere il gruppo sega dal pezzo in lavorazione e sostituire la lama Tensioni nel pezzo in lavorazione Cuneo divaricatore non presente contrario alle disposizioni. Arrestare il sistema come descritto sopra e usare assolutamente il cuneo divaricatore Bruciature in corrispondenza dei tagli Lama non idonea al tipo di taglio o senza filo Sostituire la lama Velocità di avanzamento troppo bassa Aumentare la velocità di avanzamento Espulsore trucioli intasato Legno troppo umido Pulire l'espulsione trucioli Tagliare senza impianto di aspirazione Impianto di aspirazione esterno, utilizzare p.es. un piccolo aspiratore portatile Impianto di aspirazione esterno troppo debole Usare un impianto di aspirazione esterno più potente Prima di accendere nuovamente la macchina è assolutamente necessario togliere e pulire il tubo di aspirazione tra scarico dei trucioli, gruppo sega e canale trucioli-64-

10 Accessori speciali - Battuta trasversale (battuta per la larghezza di taglio) n d’ordine 203353

Prolunga per guida per lunghezza taglio 2600 mm n d’ordine 203751
