NAVODILA ZA UPORABO PSS 3100 SE Mafell

Sistemska žaga za plošče Prevod izvirnih navodil za uporabo

5.12 Vzporedni rezi s prečnim omejevalnikom kot posebnim priborom (potrebna 2

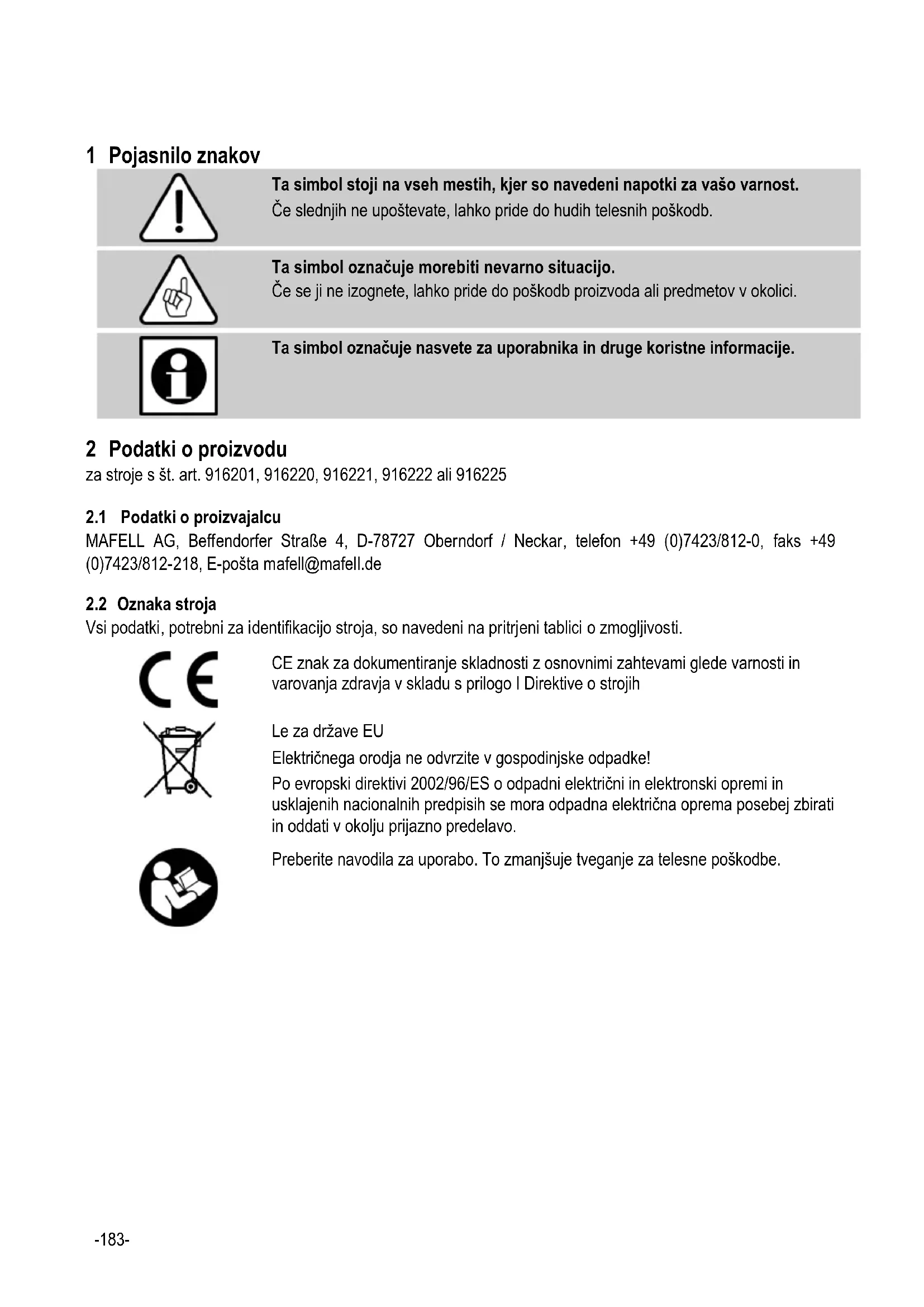

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost. Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo. Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

2.1 Podatki o proizvajalcu

Vsi podatki, potrebni za identifikacijo stroja, so navedeni na pritrjeni tablici o zmogljivosti.

Le za države EU Električnega orodja ne odvrzite v gospodinjske odpadke! Po evropski direktivi 2002/96/ES o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna električna oprema posebej zbirati in oddati v okolju prijazno predelavo.

2.3 Tehnični podatki

50 Hz 50 Hz Odvzemna moč pri neprekinjenem obratovanju

35 mm Dolžina reza brez podaljška 1300 mm Dolžina reza s podaljškom 3100 mm Podložna površina z vodilom

Navedene emisije hrupa so bile izmerjene v skladu z DIN EN 62841-1 in DIN EN 62841-2-5 in jih je mogoče uporabiti za primerjavo električnega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost Emisije hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki se obdeluje. Zato vedno nosite zaščito za sluh, tudi če električno orodje deluje brez obremenitve!-185-

2.4.1 Podatki o emisiji hrupa

Po EN 62841-1 in EN 62841-2-5 ugotovljene vrednosti emisije hrupa znašajo: Nivo zvočnega tlaka L

= 4 dB (A) List žage: list krožne žage iz karbidne trdine Ø 160 mm, 32 zob Obdelovanec: neprevlečena iverna plošča 16 mm, dolžina 1200 mm, začetna širina 700 mm in rezanje 40 mm širokih trakov Potisna hitrost: 17 m/min Meritev delovnega hrupa: rezalni hod + povratek sklopa za žaganje z vklopljenim pogonom lista žage Pozicija mikrofona na delovnem mestu: 300 mm za prečno stranjo stroja, sredinsko na stroj 1,5 m nad tlemi

Sistemska žaga za plošče PSS 3100 SE kompletna, sestavni deli: 1 podaljšek vodila 1 list krožne žage iz karbidne trdine Ø 160 mm, 24 zob 1 zagozda reže (debelina 1,2 mm) 1 ročaj 1 upravljalno orodje v držalu na ohišju motorja 1 mazivo 1 Navodilo za obratovanje 1 zvezek „Varnostni napotki“

2.6 Varnostna oprema

Nevarnost Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogočiti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poškodbe. Ne uporabljajte stroja z manjkajočimi ali nedelujočimi varnostnimi napravami. Stroj je opremljen z naslednjimi varnostnimi napravami: - Fiksni zaščitni pokrovi okrog lista žage. - Velike podložne površine vodil z zaščito pred zdrsom. - Upravljanje pomičnika in pogona lista žage z enega upravljalnega mesta. - Stikalne priprave brez samovoda - zagozda reže - Odsesovalna priprava - Mejno stikalo - Konec tirnice-186-

2.7 Namenska uporaba

MAFELL sistemska žaga za plošče PSS 3100 SE je namenjena izključno za rezanje sledečih materialov: - masivni les - neprevlečene in prevlečene iverne plošče, plošče iz masivnega lesa in multipleks plošče - srednje goste (MDF) in visoko goste (HDF) vlaknene plošče ter plošče iz drobljenih furnirjev (OSB) - visokotlačni melaminski laminat (HPL) - plošče iz mavčnih vlaken - cementno vezane plošče - plošče iz vlaknatega cementa v povezavi z diamantnim listom žage Maksimalna debelina obdelovanca ne sme presegati 45 mm. Uporabljajte dovoljene liste žage po EN 847-

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za škodo, ki je posledica drugačne uporabe, proizvajalec ne prevzema odgovornosti. Za namensko uporabo stroja upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podjetje Mafell.

2.8 Preostalo tveganje

Nevarnost Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic. - Ob začetku rezanja dotik lista žage, ki v izhodiščnem položaju štrli izpod vodila. - Pri rezanju dotik dela lista žage, ki štrli izpod obdelovanca in po koncu rezanja pri nepravilno nastavljenem drsniku za samodejni dvig v mirovalni položaj. - Prevrnitev stroja pri nezadostni podpori štrlečega vodila za obdelovancem, ki naj se prereže. - Stranski dotik sledečih vrtečih se delov: osnovnega telesa lista žage, natezne prirobnice in vijaka prirobnice. - Prelom in izmet lista žage ali delov lista žage. - Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtič pa ni izvlečen. - Poškodovanje z ostrimi zobmi pri zamenjavi lista žage. - Ogrožanje sluha pri daljšem delu brez zaščite za sluh. - Emisija zdravju nevarnega lesnega prahu pri daljšem obratovanju brez sesanja. 3 Varnostni napotki Nevarnost Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe! Preberite tudi varnostne napotke v priloženi knjižici "Varnostni napotki". Splošni napotki: - Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe. - Nikoli ne delajte brez zaščitne opreme, ki je predpisana za določen delovni postopek, in na stroju nikoli ne spreminjajte ničesar, kar lahko vpliva na varnost. - Pri uporabi stroja na prostem priporočamo uporabo zaščitnega stikala za okvarni tok. - Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreči ogrožanje varnosti, sme zamenjavo izvesti le podjetje Mafell ali pooblaščeni servis MAFELL. - Preprečite ostre pregibe kabla. Predvsem pri transportu in skladiščenju stroja ne smete ovijati kabla okoli stroja. Prepovedana je uporaba: - listov žage, ki so počeni ali imajo spremenjeno obliko. - listov žage iz visoko legiranega hitroreznega jekla (HSS listi žage).-187- - topih listov žage zaradi prevelike obremenitve motorja. - listov žage, ki so debelejši od zagozde reže ali katerih rezalna širina (razpor) je manjša od debeline zagozde reže. - listov žage, ki niso primerni za število vrtljajev lista žage v praznem teku. Napotki za uporabo osebne varovalne opreme - Pri vseh delih s strojem vedno nosite osebno varovalno opremo: zaščito sluha, masko proti prahu, zaščitna očala in zaščitne rokavice. Napotki za obratovanje: - Pazite, da se med delovanjem stroja v območju žage ne nahajajo druge osebe. - Z rokami ne posegajte v območje žaganja in se ne dotikajte žaginega lista. Z drugo roko držite dodatni ročaj ali ohišje motorja. - Ne posegajte pod obdelovanec. - Globino reza prilagodite debelini obdelovanca. - Obdelovanca pri rezanju nikoli ne držite v roki ali preko noge. Obdelovanec položite na stabilno podlago. - Če izvajate dela, pri katerih lahko rezalno orodje zadene ob prikrite električne vodnike ali ob lasten omrežni kabel, napravo držite le za izolirane držalne ploskve. - Vedno uporabljajte liste žage pravilne velikosti in s primerno izvrtino za pritrditev (npr. zvezdasto ali okroglo). - Nikoli ne uporabljajte poškodovanih ali napačnih podložk ali vijakov lista žage. - Žago čvrsto držite z obema rokama in pri tem pazite, da roke držite v položaju, v katerem lahko vzdržite silo morebitnega udarca nazaj. Vedno se držite stransko ob listu žage, vaše telo se ne sme nikoli nahajati v liniji z listom žage. - Če se list žage zatakne ali pa žaganje prekinete iz kakšnega drugega razloga, spustite stikalo za vklop-izklop in žago držite mirno v obdelovancu, dokler se list žage popolnoma ne ustavi. Nikoli ne skušajte odstraniti žage iz obdelovanca ali pa je potegniti v smeri nazaj, ko se list žage še premika ali pa obstaja možnost udarca nazaj. - Če želite zagnati žago, ki je še zataknjena v obdelovancu, list žage centrirajte v reži žage in se prepričajte, da zobci žage niso zataknjeni v obdelovancu. - Velike plošče podprite, da preprečite tveganje udarca nazaj zaradi zataknjenega lista žage. - Ne uporabljajte topih ali poškodovanih listov žage. - Pred žaganjem pritegnite nastavitve globine in kota reza. - Posebej previdni morate biti pri izvajanju „potopnega reza“ v skrito območje. - Uporabite list žage, ki ustreza cepilnemu klinu. - Cepilni klin justirajte, kot je opisano v Navodilu za obratovanje. - Vedno uporabite cepilni klin, razen pri "potopnih rezih". - Da cepilni klin lahko učinkuje, se mora nahajati v reži žage. - Žage ne uporabljajte, če je cepilni klin ukrivljen. - Preverite, da se na obdelovancu ne nahajajo tujki. Ne režite v kovinske dele, npr. žeblje. - Na osnovi diagrama na upravljalnem pultu izberite glede na obdelovalni material pravilen list žage in potisno hitrost. - Drsnik za krmiljenje prekinitve gibanja pomičnika in samodejnega dviga sklopa za žaganje v mirovalni položaj pravilno nastavite na obdelovanec (dolžina obdelovanca + 120 mm). - Med rezanjem, nikoli ne posegajte pod obdelovanec (nevarnost poškodb!). - Pri žaganju priključni kabel vedno speljite v smeri nazaj, stran od stroja. - Stroja pri pritisnjenem vklopnem stikalu ne smete izklopiti tako, da izvlečete vtič. - Sistemsko žago odstranite z obdelovanca šele, ko se list žage povsem ustavi in sklop za žaganje povrne v izhodiščni položaj. - Za razreje potreben diamantni list žage. Napotki za servisiranje in vzdrževanje: - Pomemben varnostni faktor predstavlja redno čiščenje stroja, predvsem priprav za nastavitev in vodil. - Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca.-188- 4 Opremljanje / nastavitev

4.1 Postavitev / transport

Sistemska žaga za plošče PSS 3100 SE je dobavljena v transportni lepenki. Najprej morate preverite, ali obstajajo morebitne transportne poškodbe. Poškodovana embalaža je lahko znak nestrokovno izvedenega transporta. Če opazite transportne poškodbe, takoj reklamirajte pri dobavitelju stroja. Preverite,ali so sledeči deli pravilno in čvrsto pritrjeni: - list žage - zagozda reže - povezovalna gibka cev (zaščitni pokrov)

4.2 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici o zmogljivosti stroja. Sistemska žaga za plošče PSS 3100 SE je zaščitno ozemljena po razredu I - EN 62841 in se sme zato priključiti le na vtičnice z zaščitnim vodnikom.

4.3 Sesanje ostružkov

Pri vseh delih, pri katerih nastaja velika količina prahu, morate stroj priklopiti na eksterno sesalno napravo. Hitrost zraka mora znašati najmanj 20 m/s. Notranji premer sesalnega nastavka 1 (sl. 1) znaša 35 mm. Načeloma ne priporočamo obratovanja brez odsesavanja. Če pri uporabi na prostem ali v dovolj zračenih prostorih ni na voljo eksterne odsesovalne priprave, morate za preprečitev zamašitve kanala za ostružke v vodilu odstraniti povezovalno gibko cev 10 (sl. 4) med sklopom za žaganje in kanalom za ostružke. V Nemčiji se za odsesavanje lesnega prahu zahtevajo preverjene odsesovalne priprave. Zanesljivo ohranjanje mejnih vrednosti za zrak (2 mg/m³) je zagotovljeno le pri priključitvi sistemske žage za plošče na preverjeno odsesovalno pripravo (npr. industrijski sesalnik ali kombinirana naprava). V ta namen se zahteva naslednji delovni postopek: izvedite ločilne reze na kupu plošč, pri čemer v spodaj ležečo ploščo zarežite najmanj 1 mm. S tem načinom dela je sistem pridobil znak preverjanja FPH „Preverjeno glede lesnega prahu“.

4.4 Izbira lista žage

Za doseganje dobre kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledečega seznama: Rezanje masivnega lesa: - list krožne žage HM Ø 160 x 1,8 x 20, 16 zob Rezanje plošč iz masivnega lesa, ivernih plošč, cementno vezanih ivernih plošč, Multiplex: - list krožne žage HM Ø 160 x 1,8 x 20, 24 zob Rezanje plošč iz masivnega lesa, ivernih plošč Multiplex, HDF, MDF in OSB plošč, plošč iz mavčnih vlaken: - list krožne žage HM Ø 160 x 1,8 x 20, 32 zob Rezanje ivernih plošč, HDF, MDF in OSB plošč, prevlečenih plošč, OSB, visokotlačnih melaminskih laminatov (HPL): - list krožne žage HM Ø 160 x 1,8 x 20, 56 zob Za plošče iz vlaknatega cementa je primeren diamantni list žage - Ø 160 x 3,0 x 20, 4 zobi Te podatke najdete tudi na diagramu 2, ki je nameščen na upravljalnem pultu (sl.1). Iz tega diagrama odčitajte ustrezne potisne hitrosti.

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič.

Pri vseh delih s strojem vedno nosite osebno varovalno opremo.

• Zdaj lahko list žage odstranite, tako da ga privzdignete v smeri naprej povlečete navzdol. List žage boste lažje sneli, če sistem nagnete do te mere, da se list žage sam loči od spoja zadnje prirobnice.-189-

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič. Zagozda reže 8 (sl. 3) prepreči zatikanje lista žage pri vzdolžnem rezanju. Pravilen razmik do lista žage je prikazan na sl. 5.

• Zagozdo reže nastavite tako, da jo premikate v njeni vzdolžni špranji in nato pritegnete oba cilindrska vijaka. 5 Obratovanje

Pri vseh delih s strojem vedno nosite osebno varovalno opremo.

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblaščene za delo na stroju, pri čemer jih je treba posebej opozoriti na poglavje „Varnostni napotki“.

Nevarnost List žage zažene takoj ob pritisku stikala, po kratkem času pa se avtomatsko sproži tudi pomičnik.

5.3 Nastavitev globine reza

Globino reza lahko zvezno nastavite v območju med 0 in 45 mm. V ta namen postopajte na sledeč način:

• Popustite krilno matico 12 (sl. 2).

• Globino reza nastavite z globinskim omejevalnikom 13 po lestvici. Kot kazalec služi zašiljen rob 14 pogonskega ohišja.

Globino reza vedno nastavite pribl. 2 do 5 mm več, kot je debelina materiala, ki se reže.

5.4 Nastavitev dolžine reza

Dolžino reza lahko nastavite z običajnim vodilom do 1300 mm. Po montaži podaljška vodila lahko dolžino reza zvezno nastavite do 3100 mm.-190- Dolžino reza nastavite na sledeč način:

• Popustite narebričen vijak 15 (sl. 6) na drsniku omejevalnika 16.

• Drsnik omejevalnika 16 v utoru vodila nastavite tako, da njegova pozicija znaša pribl. 120 mm več od želene dolžine reza.

Z vrtljivim stikalom 38 (sl. 2) lahko število vrtljajev lista žage zvezno nastavite med 2600 in 5200 min

Iz tabele odčitajte, katero štev. vrtljajev morate nastaviti pri katerem materialu.

Za izvedbo vzdolžnega reza po zarisu postopajte na sledeč način:

• Stroj s sklopom za žaganje, ki se nahaja v izhodiščnem položaju, položite na vodoravno ležeč in proti zdrsu zavarovan obdelovanec. Sklop za žaganje se mora pri tem nahajati pred sprednjim robom obdelovanca.

• Nastavite dolžino reza (glejte razdelek 4.3).

• Popustite blokado lista žage v mirovalnem položaju, tako da pritisnete pogrezni ročaj 20 (sl. 6). Nato sklop za žaganje pritisnite v rezalno pozicijo, da zaskoči na zatični ročici 21.

Upoštevajte, da pomičnik teče le tako dolgo, dokler pritiskate klecno stikalo. Ko ga spustite se pomičnik in pogon žage takoj izklopita. Sklop za žaganje premaknite nazaj v izhodiščni položaj tako, da klecno stikalo pritisnete v smeri . Ko je dosežen mirovalni položaj, se povratek samodejno izklopi.

Nevarnost Tudi v povratku se lahko list žage še vrti.-191- Sklop za žaganje premaknite nazaj le, ko se list žage nahaja v mirovalnem položaju. V nasprotnem primeru lahko poškodujete rezalni rob na obdelovancu! Če pomičnik prekinete preden je dosežen drsnik, morate pred povratkom list žage premakniti v mirovalni položaj, tako da pritisnete zatično ročico 21 (sl. 6).

Za izvajanje potopnega reza ni potrebno, da odstranite cepilni klin. Le-ta se pri potopu potisne nazaj v zaščitni pokrov. Pri premikanju stroja naprej se samodejno vrne v položaj za žaginim listom. Potopne reze izvedite na sledeč način:

Nevarnost Pri premiku je vklopljen tudi pogon lista žage.

Upoštevajte, da se oznaka ujema z želeno pogrezno točko le, če je sklop za žaganje nastavljen na največjo globino reza.

S sistemsko žago za plošče je možno tudi rezanje prevlečenih plošč brez trganja s pomočjo integrirane priprave za zarez. V ta namen postopajte na sledeč način:

• Izvedite zarez. Sklop za žaganje premaknite nazaj v izhodiščni položaj.

5.10 Uporaba podaljška vodila

Za več kot 1300 mm do maksimalno 3100 mm dolge vzdolžne reze je serijsko sodobavljen podaljšek vodila.

Nevarnost Zagotovite, da je tako pri montiranju kot tudi pri demontiranju podaljška celoten stroj z dovolj dolgo podporo zavarovan pred prevrnitvijo! Montažo izvedite na sledeč način:

• Iz držala na stroju vzemite inbus ključ 3 (sl. 2). Z njim nastavite oba napenjalna dela 27 (sl. 8) tako, da njuna odprtina kaže v smer konca vodila.

• Podaljšek 28 z obema adapterjema 29 vstavite v za to predvidene utore vodila do omejevalnika.

Če želite izvesti vzdolžno rezanje preko dolžine 3100 mm, stroj tudo to omogoča. Po končanem prvem delu reza lahko stroj ponovno zastavite na konec obstoječe zarezne fuge. Tako izvedete podaljšanje reza brez odstavljanja. Za podaljšanje reza postopajte na sledeč način:

• Po končanem prvem rezu pritisnite dodatni omejevalnik za dodatni omejevalnik 30 (sl. 9) navzdol. Stroj z dodatnim omejevalnikom namestite na konec zarezne fuge tako, da se tudi sklop za žaganje nahaja nad zarezno fugo befindet.

• Vodilo na drugem koncu naravnajte za ravno podaljšanje reza. V ta namen se je posebej izkazal sistem prečnega omejevalnika, ki je dobavljiv kot poseben pribor.

Nevarnost Pred prestavitvijo za naslednji rez izklopite pogon lista žage!

5.12 Vzporedni rezi s prečnim omejevalnikom kot

posebnim priborom (potrebna 2 kosa) Kot poseben pribor dobavljiv prečni omejevalnik (omejevalnik širine reza) omogoča vzporeden rez na levi rob obdelovanca. Nastavite lahko tudi želeno rezalno širino. Omejevalnik je sestavljen iz dveh tirnic z omejevali, ki jih lahko nastavite od 250 mm do 1250 mm. Omejevalnike uporabite na sledeč način:

• Oba prečna omejevalnika 31 (sl. 10) z zasukom od zgoraj obesite v utor, ki se nahaja na levem robu vodila.

Nato vzvodni ročaj 32 znova čvrsto vpnite.

• Celoten stroj namestite na obdelovanec tako, da oba potisna omejevala nalegata na levi rob obdelovanca. Nato izvedite vzporedni rez, kot je opisano v razdelku 4.7.

Da zagotovite natančen vzporedni rez, oba prečna omejevalnika namestite z zadostnim medsebovnim razmikom. Vendar najbolje tako, da se lahko oba nastavita mesta, na katerem stoji operater. 6 Transport in shranjevanje

Za transport vedno snemite podaljšek! Za transport na dolge razdalje je predviden poseben ročaj 35 (sl. 11). V ta namen ga morate nastaviti na pozicijo na vodilu, ki ustreza težišču sistema. Za nastavitev postopajte na sledeč način: - Če je montiran podaljšek, ga snemite. - Oba inbus vijaka 36 popustite s pomočjo šestrobega izvijača 3. - Ročaj 35 premikajte v utoru vodila, dokler se oznaka 37 ne nahaja na sredi ročaja.-193- - Znova pritegnite inbus vijake 36 in šestrobi izvijač vrnite v njegovo držalo na ohišju motorja. - Po tej nastavitvi ročaja je možen ergonomsko ugoden prenos stroja, kot je prikazano na sl. 12.

Za prostorsko varčno shranjevanje priporočamo, da sistemsko žago za plošče s sklopom za žaganje naslonite navpično na steno v njenem izhodiščnem položaju. Postavitveni rob na upravljalnem pultu je opremljen s protizdrsno oblogo.

Pred shranjevanjem vedno snemite podaljšek, da preprečite upogibanje tirnic. 7 Servisiranje in vzdrževanje Če stroja ne boste uporabljali dlje časa, ga skrbno očistite. Napršite gole kovinske dele s sredstvom proti rji.

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič. MAFELL stroji so zasnovani za obratovanje z malo vzdrževanja. Vstavljeni kroglični ležaji so namazani za celotno življenjsko dobo. Po daljšem času obratovanja priporočamo, da stroj oddate v pregled pooblaščenem MAFELL servisu. Za vsa mazalna mesta uporabite le naše specialno mazivo, naroč. št. 049040 (1 kg doza).

S stroja morate redno čistiti prah (pri obdelavi plošč iz mavčnih vlaken vsak dan). Pri tem morate tečaje in vodilne dele predvsem v vodilu ter odprtine za zračenje na motorju posesati s sesalnikom za prah. Občasno poškropite s strojnim opljem, da tečaji in vodilni deli ostanejo dobro gibljivi. 8 Optični signalni prikaz stanja delovanja Barva nastavitvenega kolesca za število vrtljajev označuje stanje delovanja stroja. Dokler stroj ni preobremenjen z vidika zmogljivosti, nastavitveno kolesce za število vrtljajev med delovanjem sveti zeleno. Če nastavitveno kolesce sveti rdeče, je prišlo do motnje (glejte poglavje Odprava motenj). 9 Odprava motenj

Nevarnost Ugotavljanje vzrokov in odprava obstoječih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič! V nadaljevanju so navedene najpogostejše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno službo MAFELL. Motnja Vzrok Odprava Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev sveti rdeče Izklop zaradi previsoke temperature Pustite, da se stroj ohladi Izklop zaradi prenapetosti Napajanje naj preveri električar Izklop zaradi podnapetosti Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev ne sveti Ni omrežne napetosti Napajanje naj preveri električar Omrežna varovalka v okvari Varovalko naj zamenja električar-194- Motnja Vzrok Odprava Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev sveti zeleno Grafitne ščetke obrabljene Stroj odnesite v MAFELL servisno delavnico Stroj se med rezanjem ustavi in nastavitveno kolesce za število vrtljajev sveti rdeče Izklop zaradi preobremenitve Zmanjšajte potisno hitrost Izklop zaradi prenapetosti Napajanje naj preveri električar Izklop zaradi podnapetosti Stroj se med rezanjem ustavi in nastavitveno kolesce za število vrtljajev ne sveti Izpad omrežja Omrežne predvarovalke naj preveri električar Pogona pomičnika ni možno vklopiti Sklop za žaganje naletel na mejno stikalo na drsniku omejevalnika oz. na upravljalni pult Sprožite nasprotno premikanje pomičnika Pogon pomičnika se ob dosegu končnega položaja ne izklopi Mejno stikalo na drsniku omejevalnika oz. upravljalnem pultu v okvari Stroj odnesite v MAFELL servisno delavnico Potisne hitrosti ni možno regulirati Krmilje (npr. vrtljivi regulator) v okvari Stroj odnesite v MAFELL servisno delavnico List žage se ob vteku sklopa za žaganje zatika Izbrana potisna hitrost previsoka Znižajte potisno hitrost Za material neprimeren ali top list žage Takoj ustavite pomičnik, tako da spustite gumb, in pogon lista žage. Sklop za žaganje odstranite iz obdelovanca in zamenjajte list žage Napetost v obdelovancu V nasprotju z določili ni montirana zagozda reže. Sistem ustavite, kot je opisano zgoraj in obvezno uporabite zagozdo reže Ožgana mesta na rezalnih mestih Za delovni postopek neprimeren ali top list žage Zamenjajte list žage Potisna hitrost prenizka Povečajte potisno hitrost-195- Motnja Vzrok Odprava Zamašen izmet ostružkov Preveč vlažen les Očistite izmet ostružkov Rezanje brez odsesavanja Uporabite eksterno odsesavanje, npr. mali odpraševalnik Eksterno odsesavanje prešibko Uporabite močnejše eksterno odsesavanje Pred ponovnim vklopom obvezno snemite in očistite gibko cev za odsesavanje med izhodom za ostružke, sklopom za žaganje in kanalom za ostružke

10 Poseben pribor - prečni omejevalnik (omejevalnik širine reza) naroč. št. 203353

list žage - HM ø 160 x 1,8 x 20, 16 zob naroč. št. 092539 - list žage - HM ø 160 x 1,8 x 20, 24 zob naroč. št. 092533 - list žage - HM ø 160 x 1,8 x 20, 32 zob naroč. št. 092552

list žage - HM ø 160 x 1,8 x 20, 48 zob FZ/TR za žaganje Trespa (vezanih plošč) naroč. št. 092569 - list žage - HM ø 160 x 1,8 x 20, 56 zob naroč. št. 092553

list žage - DIA ø 160 x 3,0 x 20, 4 zobje naroč. št. 092474 - komplet diamantnih listov žage (list žage DIA in zagozda reže) naroč. št. 203640 - podaljšek vodila za dolžino žage 1600 mm naroč. št. 203752

podaljšek vodila za dolžino žage 2600 mm naroč. št. 203751
