BRUKSANVISNING ASB 10 8 Li 3 set BOSCH

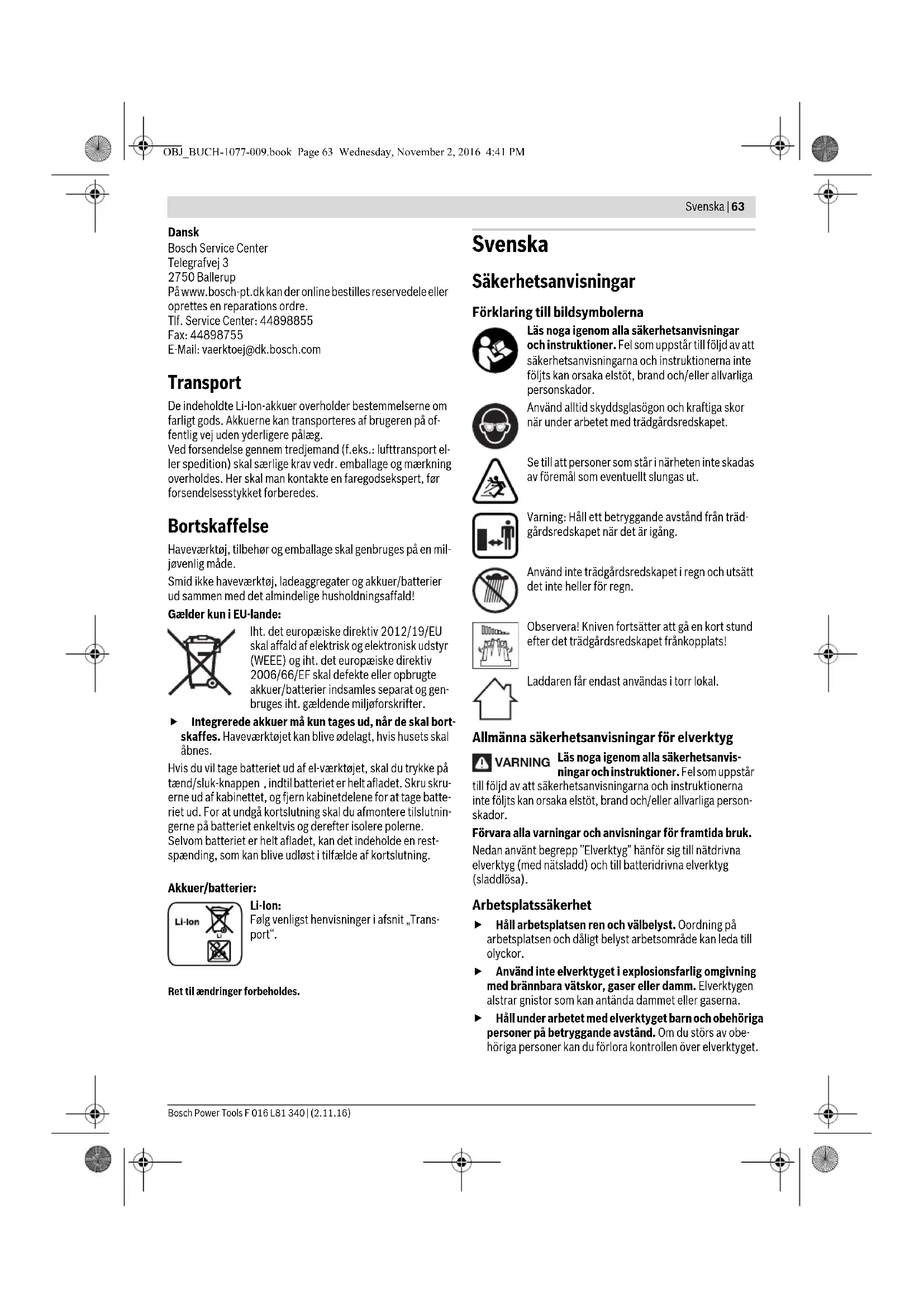

Förklaring till bildsymbolerna

Las noga igenom alla sakerhetsanvisiningar och instruktioner. Fel som uppsttil foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.

Anvand alltid skyddsglasogon och kraftiga skor nar under arbetet med tradgardsredskapet.

Se till att personer som stär i narheten inte skadas av foremal som eventuelt slungas ut.

Varning: Hallett betryggandeavstandfrantradgardsredskapetnaretdetarigang.

Anvand inte tradgardsredskapetiregn och utsatt detinte heller for regn.

Observera! Kniven fortsetter att gän kort stund after det tradgardsredskapet frankopplats!

Laddaren fār endast användas i torr likal.

Allmanna sakerhetsanvisningar for elverktyg

VARNING Läs noga igenom alla sakerhetsanvis- ningar och instruktioner.Fel som uppSTAR

till foljd av att sakerhetsanvisingarna och instruktionerna inte folits kan orsaka elstot, brand och/eller allvariga personskador.

Förvara alla varninger och anvisninger for framtida bruk.

Nedan anvant begrepp "Elverktyg" hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dalgit belyst arbetsomrade kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser erler damm. Elverktygen alstrar gnistor som kan anteanda dammetller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störns av obehöriga personer kan du forlora kontrollen over elverktyget.

64 | Svenska

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyget mot regnoch vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden och använd den inte for att bara eller hänga upp elverktyget och inte Heller for att dra stickproppen ur vagguttaget. Häll natsladden pa avstand frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elstöt.
Nar du arbetar med ett elverktyg utomhus anvend endast forlangningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlangningssladdr for utomhusbruk anvands minskar risken for elstot.
Användettfelströmskyddomdetinteärmöjglittattundvika elverktygets användning i fuktig miljo.Felströmskyddet minskar risiken for elstot.

Personsakerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyg nar du artrött aller om du arpaverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Använding av personlig skyddsutrustning som t.ex. damffiltermask, halkfria sakerhetsskor, skyddsjalm och hörskdydd reducerar alltefter elverktygets typ och använding risken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen til vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar ber elverktyget. Om du bar elverktyget med fingret pa stromstallaren erer ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
Ta bort alla inställningsverktyg och skruvnycklar innan du koplar pa elverktyget. Ett verktyg eller en nyckel i en roterande component kan medfora kroppsskada.
- Undvik onormala kroppställningar. Se till att du står stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder erller smycken. Håll haret, kläderna och handskarna pa avstand frän rörliga delar. Lõst hängande kläder, langt帽子 smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings och-uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Använd for aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbata bättre och sakrare inom angivet effektomrade.
Ett elverktyg med defekt stromstallare farr inte langre anvandas. Ett elverktyg som inte kan koplas in ellr ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan installninger utfors, tillbehorsdilar byts ut ell er leverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomliga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrognamed dess anvanding ether inte lastenna anvising.Elverktygen ar farliga om de anvands av oerfarna personer.
Skot elverkyget omsorgsfullt. Kontrollera att rorliga komponente fungerar felfritt och inte karvar, att komponente inte brustit aller skadats; orsaker som kan leda till att elverkygetsFUNKtioner paverkas menigt. Lat skadade delar repareras innan elverkyget tas i bruk. Manganese orsakas av daltigt skotta elverkyg.
Häll skärverktygenskarpa och rena. Omsorgsfullt sköttä skärverktyg med skarpa eggarkommen inte sä lätt i kläm och gar lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren ocharbetsmomenten. Om elverktyget används pääett satt som det inte ar avsett for kan farliga situationer uppsta.

Omsorgsfull hantering och användning av sladdösa elverktyg

Ladda batterierna endast i de laddare som tilverkaren rekommenderat. Om en laddare som ar avsedd for en visst typ av batterier anvands for andra batterityper finns risk for brand.
Anvendastbatteriemoraravseddaforaktuellt elverktyg.Anvandsandabracteri finnsriskforkroppskadaochbrand.
Häll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål avstand frän reservbatterier for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador erlor brand.
Om batteriet anvands pa fel satt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlg kontakt spel a med vatten. Om vatska kommer i kontakt med ogonen uppsok dessutom lakare. Batterivatskan kan medfora hudirritation och brannskada.

Service

Lat endast kualificerad fackpersonal reparera elverktyget och endast med originalreservdilar.Detta garan-terar att elverktygets sakerhet upprathalls.

Svenska|65

Sakerhetsanvisningar for hacksaxar

Häll knivarna på avständ frän kroppen. Forsök inte ta bort klipppt material eller hulla i material som skä klippas nar kniven ar inkopplad. Ta på franslaget trädgardsredskap bort klipppt material somkommen i kläm. Under användning av hacksaxen kan även en kort ooppmärksamhet leda till allvarliga kroppsskador.
Bär häcksaxen i handtaget med stillastaende kniv. For transport och lagring av häcksaxen sk skyddet vara pasatt. En omsorgsfull hantering av tradgardsredskapet minskar risken for kroppsskada som kniv kan orsaka.
Häll tag i elverktyget endast pa isolerade greppytor da risk finns att knivarnakommenikontakt med dolda strömledninger. Knivenskontakt med en spanningsforande ledning kan satta redskapets metalldilar under spanning och leda till elstot.

Sakerhetsanvisiningar for busk-/ grassax

• Trädgårdsredskapet fär inte användas av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk formåga och/eller som saknarden erfarenhet och kunskap somkravs for hantering. Undantag gösrom personen overvakas av en ansvarig person som kan undervisa i tradgårdsredskapets användning. Barn bör overvakas for att sakerställa att deinte leker med tradgårdsredskapet.
  Låt aldrig barn eller personer som inte År fortrogna medBruksanvis- ningen anvanda tradgardsredskapet. Nationella foreskrifter begransar eventuellt tillaten alder for använd- ning.Nar tradgardsredskapet inte anvandska det forvaras oatkomligt for barn.
  Anvandaren ellr agaren ansvarar for olyckor och skador som drabbar andra manniskor eller deras egen dom.

Använd aldrig tradgårdsvredskapet\ när personer, spezialt dã barn ellen\ husdjur, uppehäller sig i narheten.
Häll anslutningskabeln på betryg-gande avständ frän skärknivarna.
Anvand alltid skyddsglasogon och kraftiga skor nar under arbetet med tradgardsredskapet.
- Trimmainte under daltigt vader och speciellt inte da nar askvader ar i antagande.
Anvand tradgardsredskapet endast i dagsljus aller vid god belysning.
Kontrollera att skyddskaporna och skyddsutrustningen ar oskadade och korrekt monterade. Fore driftstart sha nodvandiga underhallsatgarden och reparationer utforas.
Koppla pa tradgardsredskapet forst sedan handerna och fotterna ar pa betryggande avstand fran knivarna.
Frankoppla tradgardsredskapet fran natstrommen (t. ex. genom att dra ur stickproppen eller trycka ned inkoppingsparren):

• alltid när tradgårdsredskapet lamnas utan uppsikt.
• innan blockeringar atgardas,
  -när kontroll, rengöring ell er arbeten utfors pa tradgardsredskapet,
• after kontakt med främande foremål. Kontrollera genast tradgårdsredskapet avseende skada och lát det vid behov repareras,
  -nar tradgardsredskapet borjar vibrerar pa ovenligt satt (kontrolera genast).
  Skydda fotterna och handerna mot skador som kniven kan orsaka.

66 | Svenska

Skydda elverktyget mot hog varme som t. ex. langre solbestralning, eld, vatten och fukt. Explosionsrisk kan uppsta.

Oppna inte redskapet. Om batteriet kortsluts kan det explodera.
I skadat aller felanvant batteri kan angor uppsta. Tillfor friskluft och uppsok likare vid akommor. Angorna kan leda till irritation i andningsvagarna.
Fränettdefektbatterikanvatskarinnautochvataforemalinarhen.Kontroleraberorda delar. Rengorllerbytutdemvidbehov.

Sakerhetsanvisiningar for laddare

Skydda laddaren mot regn och vata. Tranger vatten in i laddaren okar risken for elektrisk stot.

Ladda inte batterimoduler av frammande fabrikat. Laddaren arlamligendast for laddning av Bosch li-jonbatterimodulermed den spanning som anges i Tekniska data.Iannat fall finns risk for brand och explosion.
Häll laddaren ren. Förorening kan leda till elektrisk stöt.
Kontrollera laddare, kabel och stickkontaktFore varje använding. En skadad laddare fär inte anvandas.Du fär själv aldrig öppnaladdaren, lat den repareras av kvalificerad fackman och endast med originalreservdelar. Skadade laddare, ledninger erer stickkontakter ökar risken forelektrisk stöt.

Använd inte laddaren på lättantändigt underlag (t. ex. papper, textilier mm) resp. i brännbar omgivning. Vid laddningen varms laddaren upp vilket kan medfora brandrisk.
Häll barn under uppsikt vid användning, rengöring och underhall. På säatt sakerställs att barn inte leker med laddaren.
Laddaren fär inte användas av barn eller personer med begränsad fysisk, sensorisk eller psykisk formaga eller som saknar den erfarenhet och kunskap som kravs for saker hantering. Undantag gors om personen overvakas av en ansvarig person som även kan undervisa i laddarens användning. I annat fall finns risk for felhantering och personskada.

Symboler

Symbolerna nedan ar viktiga for att kunna lasa och forsta brauksanvisningen. Lagg symbolerna och deras betydelse pa minnet. Korrekt tokning av symbolerna hjalper till att bättre och säkrare anvanda elverktyget.

Symbol Betydelse

Bär skyddshandskar

Använd skyddsglasogon.

Reaktionsriktning

Röelseriktning

koppling

Tillaten hantering

Svenska | 67

Symbol Betydelse

X	Förbjuden handling
CLICK!	Hörbart ljud
	Tillbehör

Ändamälsenlig användning

Trädgårdsrédskapet År avsett for lätt klippning av buskar och graskanter.

Tekniska data

	Grässax(*)inkl. teleskopskafmd hjul)			Busksax Busk-/grässaxset
	AGS 7,2 LI	AGS 10,8 LI	ASB 10,8 LI	ASB 10,8 LI SetASB 10,8 LI 2-Set
Produktnummer	3600 H56 0.. 3600 H56 1.. 3600 H56 3.. 3600 H56 3..
Gräskniv	●	● - ●
Knivbredd	mm 80 100 - 100
Busknav		-	●	●
Knivländg	mm	-	-	200	120***
	mm	-	-	-	200
Antiblockeringsfungtion		-	●	●
Vikt enligt EPTA-Procedure 01:2014	kg	0,75 (1,4*)	0,78 (1,4*)	0,90	0,78 (100 mm)0,90 (200 mm)
Batteri	Li-jon		Li-jon	Li-jon	Li-jon
Märkspanning	V=	7,2	10,8	10,8	10,8
Kapacitet	Ah	1,5	1,5	1,5	1,5
Laddningstid (batteriet urldaddat)	h	3,25	3,25	3,25	3,25
Antal battericeller		2 3	3		3
Drifftid med en batteriladdning (upp till)	min	80 (70)*	100 (85)*	100	100
Laddare
Produktnummer	EU	2609 003 916	2609 003 916	2609 003 916	2609 003 916
		2609 007 262	2609 007 262	2609 007 262	2609 007 262
	UK	2609 003 932	2609 003 932	2609 003 932	2609 003 932
	AU	2609 004 762	2609 004 762	2609 004 762	2609 004 762
Inspanning	V	100 - 240	100 - 240	100 - 240	100 - 240
Laddningsström	mA 500 500		500 500
Tillätet temperaturområde für laddning	°C	0 - 45	0 - 45	0 - 45	0 - 45
Vikt enligt EPTA-Procedure 01:2014	kg	0,088 (EU)	0,088 (EU)	0,088 (EU)	0,088 (EU)
	kg	0,093 (UK)	0,093 (UK)	0,093 (UK)	0,093 (UK)
	kg	0,085 (AU)	0,085 (AU)	0,085 (AU)	0,085 (AU)

Beakta produktnumret pa tradgardsredskapets typsklt. Handelsbeteckningarna for enskilda tradgardsredskap kan variera.

genomsnittlig drifttd

``

68 | Svenska

Buller-/vibrationsdata

Grassax

Bullernivāvara de formedlas enligt EN 50636-2-94.

Redskapets A-vägda Ijudtrycksnivå underskrider i typiska fall 70 dB(A).

Totala vibrationsemissionsvarden a_h (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enigt EN 50636-2-94:

a_h = 2,5m / s,K = 1,5m / s^2

Vibrationsniva

Busksax

Bullernivävärde formedlas enligt EN 60745-2-15.

Redskapets A-vagda Ijudniva uppnar itypiska fall: Ljudtrycksniva 66 dB(A); Ijudeffektniva 76 dB(A). Onoggrannhet K = 1 dB.

Totala vibrationsemissionsvarden a_h (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enligt EN 60745-2-15:

a_h = 2.5m / s^2 K = 1,5m / s^2

Vibrationsnivhat

1) Matningen av den vibrationsnivā som anges i denna anvis- ning har utforts enligt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jamforelse av olica elverk-tyg. Matmetoden ar även lamplig for preliminar bedomning av vibrationsbelastningen.

Den angivna vibrationsnivan representar den huvudsakliga. anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med olica tillbehör, med andra insatsverktyg erler inte underhällits ordentigt kan vibrationsnivan avvika. Harvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

For en exakt bedomning av vibrationsbelastningen bor även de tider beaktas nar elverktyget ar frankopplat ullar igang, men inte anvands.Detta reducerar tydligt vibrationsbelastninger for den totala arbetsperioden.

Bestam extra sakerhetsatgder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbeitsforloppen.

Forsakranom

überensstammelse CC

Grassax

Vi intygur under ansamt ansvar att den produit som beskrivs under "Tekniska data" uppyfylla alla gallande bestammelser i direktiven 2014/35/EU, 2011/65/EU, till 19 april 2016: 2004/108/EG, fran 20 april 2016: 2014/30/EU, 2006/42/EG inklusive andringar och stammer overens med foljande standarder: EN 60335-1, EN 50636-2-94 (batteri), EN 50581, EN 60335-1, EN 60335-2-29 (batteriladdare).

Busksax

Vi intygar under ensamt ansvar att den produit som beskrivs under "Tekniska data" uppfyller alla gällande bestammelser i

2006/42/EG, 2000/14/EG inklusive andringar och stämmer overens med foljande standarder:

EN 60745-1, EN 60745-2-15 (battery), EN 50581,

EN 60335-1, EN 60335-2-29 (batteriladdare).

2000/14/EG: Garanterad ljudeffektniva 77 dB(A). Bedömningsmetod for overensstammelse enligt bilaga V.

Handlingsmål Figur Sida
Leveransen omfattar	1 224
Batteriets laddning	2 224
Demontering	3 224
Montering	4 225
In-/urkoppling	5 225
Montera teleskopskaft med hjul	6 225
Inställning av skaftets长期以来	7 226
Låge für kantklippning	8 226
Service	9 226
Tillbehör	10 227

Häckklippning

Kontrolera innan arbetet paborjas att hacken inte innehaller frammande foremal som t. ex. tradgardsstaket.

Användning

Häll fast tradgårdsredskapet regelratt i handtaget, for att inte Förlora kontrollen. Felaktig hantering kann leda till personskada.

Satt after avsutat arbete upp transportskyddet pa kniven.

Teleskopskaft

Använd teleskopskafet for gräs- och häcksaxtillbehör. Innanskaftet används med häcksaxtillbehör maste hjulen tas bort.

Svenska

69

Antiblockeringsfungtion

Om knivarna blockeras i materialet okar motorns belastning. Den intelligenta mikroelektroniken registrar der nenna overbelastning och koplar flera ganger om motorn for att hindra knivarna fran att blockera och for att fmaterialiet klippt. Den hörbara omkopplingen kan ta upp till 3 s.

After klippning fungerar tradgardsredskapet normaler s stannar kniven automatiskt i oppet lage om overbelastninger kvarStar (t. ex. om ett stycke tradstangsel blockerar tradgardsredskapet).

Batteriets laddningsindikator visar batteriets laddningstill-stand vid halvt eller fullstandigt nedtryckt stromstellare Till/Fran foragra sekunder.

Lysiod Kapacitet

Kontinuerlicht grontl jus 35 - 100%

Gront blink 15 - 35%

Rott blink 5 - 15%

Kontinuerligt rott Ijus 0 - 5%

Batteriets laddningsindikering

Batteriladdningsindikatorn visar hur laddningen fortskrider. Under laddning blinkar indikatorn grön. När batteriladdningsindikatorn lyser permanent grön ar batteriet fullstandigt laddat.

Felsökning

Symptom Möjllg orsak Åtgård

Upladdad batterimodul har für låg klippkapacitet	Batteriets bruksid loper ut	Uppsök kundservicen
Laddningsindikatorn lyser kontinuierigt	Batteriet ardefekt Uppsök kundservicen
Laddning inte möglich

Underhäll och rengöring

Obs! Sla fran tradgardsredskapet innan underhallsarbeten aller rengoring utfors. Efter frankoppling av tradgardsredkapet rors knivarna annu nagra sekunder. Var forsiktig! Beror inte knivarna sa lange de ror pa sig.
Häll trädgårdsredskapet rent for bra och säkert arbete.
Använd alltid skyddshandskar när arbeten utförs med tradgårdsredskapet eller vid underhäll/rengöring.

Undersök tradgardsredskapet regelbundet avseende brister som losa faden och nedslitna aller skadade komponenter.

Kundtjanst och anvandarradgivning

Ange alltid vid forfragrningar och reservdelsbestallninger det 10-sifriga produktnumret som finns pa elverktygets typskylt.

Svenska

Vid transport genom tredje person (t. ex. flygfrakt erller spedition) ska speiella villkor for forpackning och markning beaktas. I detta fall bor vid forberedelse av transport en expert for farligt gods konsulteras.

Avfallshantering

Trädgardsredskap, tillbehör och Förpackning ska omhändertas pa miljövänligt satt for atervinning.

Släng inte tradgårdsvredskap, laddare och inte heller batterier i hushålsayfall!

Endast for EU-länder:

Enligt europeiska direktivet 2012/19/EU maste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga aller forbrukade batterier separat omhandertas och pa miljovänlig satt lamnas in for atervinning.

Inbyggda batterier far demonteras endast for avfalls- hantering. Om kapan oppnas finns risk for att tradgardsredskapet forstors.

70|Norsk

For att ta ut batteriet ur elverktyget, tryck pa strombrytaren tills batteriet ar helt urladdat. Skruva ur skruvarna pa kapan och ta av den for att ta ut batteriet. For att undvika kortsluting ske batteriets ansluttingar koplas fran Separate after varandra och polerna isoleras. Aven vid fullstandig urladdning finns det reststrom i batteriet som kan frigoras vid kortsluting.

Li-jon: Beakta anvisingarna i avsnittet "Transport".

Ändringar forbehalles.
