Produkttype	Hekksaks og trimmeklipper 2-i-1 trådløs
Merke	Bosch
Modell	ASB 10 8 Li 3 sett
Kategori	Trådløst hageverktøy
Merkespenning	10,8 V
Batteritype	Innebygd litium-ion
Batterikapasitet	1,5 Ah
Ladetid	3,25 t
Maksimal driftstid	Opptil 100 min
Vekt (med batteri)	0,90 kg
Klippebredde (trimmeklipper)	100 mm
Klippelengde (hekksaks)	200 mm
Antiblokkeringsmekanisme	Ja, automatisk omvend rotasjonsretning
Lydtrykknivå (hekksaks)	66 dB(A)
Garantiert lydeffektnivå	77 dB(A)
Vibrasjoner	2,5 m/s² (usikkerhet K = 1,5 m/s²)
Medfølgende tilbehør	Trimmeklipperblad, hekksaksblad, lader, transportbeskyttelse, teleskopskaft med hjul, guide
Batteriladeindikator	Innebygd trefarget LED
Håndtakstype	Ergonomisk håndtak med integrert bryter
Vedlikehold	Rengjøring etter bruk, regelmessig kontroll av blader
Reservedeler	Tilgjengelig via Bosch kundeservice

Ofte stilte spørsmål - ASB 10 8 Li 3 set BOSCH

Hvordan lader jeg batteriet til Bosch ASB 10 8 Li 3 sett?

Koble den medfølgende laderen til en stikkontakt (100-240 V) og koble den til verktøyet. LED-en blinker grønt under lading og blir fast grønt når batteriet er fulladet (ca. 3,25 t). Bruk kun egnet Bosch-lader.

Hvordan monterer jeg hekksaksen og trimmeklipperen?

Se figurene i bruksanvisningen (side 224-225). Settet inneholder utskiftbare blader. For hekksaksen, fest 200 mm-bladet; for trimmeklipperen, fest 100 mm-bladet. Teleskopskaftet med hjul monteres deretter.

Hva gjør jeg hvis bladet setter seg fast?

Antiblokkeringsmekanismen oppdager overbelastning og reverserer automatisk rotasjonsretningen i maks. 3 sekunder for å løsne materialet. Hvis blokkeringen vedvarer, stopp verktøyet og fjern rusk manuelt etter å ha koblet fra batteriet.

Hvordan tolker jeg batteriets LED-indikator?

Trykk bryteren halvveis eller helt inn: fast grønn (35-100%), blinkende grønn (15-35%), blinkende rød (5-15%), fast rød (0-5%). Under lading blinker indikatoren grønt og blir fast når ladingen er fullført.

Kan jeg bruke hekksaksen i regn?

Nei. Verktøyet må ikke utsettes for regn eller fuktighet. Bruk det kun i tørt vær og helst om dagen eller med godt kunstig lys.

Hvordan rengjør og vedlikeholder jeg verktøyet?

Før ethvert vedlikehold, slå av verktøyet og vent til bladene har stoppet helt. Bruk hansker. Rengjør bladene og huset med en tørr eller lett fuktig klut. Kontroller regelmessig for skader eller slitasje.

Hvilket sikkerhetsutstyr anbefales?

Bruk alltid vernebriller og solide sko. Unngå løse klær. Hold verktøyet i de isolerte gripeflatene for å unngå elektrisk støt ved kontakt med en skjult kabel.

Hvordan justerer jeg lengden på teleskopskaftet?

Lås opp justeringshjulet, still inn ønsket lengde (illustrasjon side 226), og skru deretter godt til. Skaftet med hjul er designet for trimmeklipperen; fjern hjulene før du bruker hekksaksen.

Hvor finner jeg reservedeler eller kundeservice?

Kontakt Bosch kundeservice i Frankrike på 0811 360 122 (lokal takst) eller bestill online på www.bosch-pt.fr. Oppgi 10-sifret artikkelnummer som står på typeskiltet.

Hvordan kaster jeg batteriet ved utløpt levetid?

Ikke kast batteriet i husholdningsavfallet. Tøm det helt, demonter huset, koble fra tilkoblinger og isoler polene. Lever det til et innsamlingssted for litium-ion-batterier eller følg lokale forskrifter.

BRUKSANVISNING ASB 10 8 Li 3 set BOSCH

Vedligeholdelse og rengøring

Sikkerhetsinformasjon

Forklaring av bildesymbolene

Les gjennom alle advarslene og anvisingene. Feil ved overholdelsen av advarslene og nedenstaende anvisninger kan medfrole elektriske stot, brann og/eller alvorlige skader.

Bruk alltid beskyttelsesbriller og solide skonar du arbeider med hageredskapet.

Pass pata personer som star i nærheten ikke skades av fremmedlegemer som slynges bort.

Adversel: Pass pà ð Holde sikker avstand til hage-redskapet mens du arbeider.

Ikke bruk hageredskapetiregnellera den stute i regnvaer.

OBS: Kniven roterer en stund til etter at hageredskapet er slatt av!

Bruk ladeapparatet kun i tRe rom.

Generelle advarsler for elektroverktoy

ADVARSEL

Les giennom alle advarslene og anvisinngene. Feil ved overholdelsen av ad

varslene og nedenstaende anvisninger kan medfere elektriske st,brann og/eller alvorlige skader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvende uttrykkek «elektroverktoy» gjelder for stromdrevne elektroverktoy (med ledning) og batteridrevne elektroverktoy (uten ledning).

Sikkerhet pa arbeidsplassen

Hold arbeidsomraret rent og ryddig og sorg for bra belysning.Rotete arbeidsomrderller arbeidsomrader uten lys kan fore til ulykker.
Ike arbeid med elektroverktoyet ieksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass ell stov. Elektroverktoylager gnister som kan ante- tenne stov ell damper.
Hold barn og andre personer unna nár elektroverktoy et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktayet.

Elektrisk sikkerhet

Stöpselet til elektroverktøyet mæ passerinn i stikkontakten. Stöpselet mæ ikke forandres på noen som helst mæte. Ilkke bruk adapterstopslerammen med jordee elektroverktøy. Bruk av stöpsler som违法犯罪 er forandret pa og passende stikkontakter reduserer risikoen for elektriske stot.
Unngka kroppskontakt med jordee overflater sik som ror,ovner,komfyrer og kjaeskap.Det er storre fare ved elektriske stat hvis kroppen din er jordet.
Hold elektroverktøyet unna regn aller fuktigkeit. Der som detkommen vann i etelektroverktøy, oker risikoen for elektriske støt.
Ikke bruk ledningen til andre formal, f. eks. til a bare elektroverktyet, henge det opp erller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktydeler som beveger seg. Med skade der opphopede ledninger oker risikoen for elektriske stot.
Nar du arbeider utendors med etelektroverktoy, ma du kun bruke en skjoteledning som er egnet til utendors bred. Nar du bruker en skjoteledning som er egnet for utendors bred, reduseres risikoen for elektriske stot.
Hvis det ikke kan unngas Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske stot.

Personsikkerhet

Vær oppmerksom, pass pa hva du gjør,ga fornuftig frem nár du arbeider med et elektroverktoy. Ikkebru kvelekroverktoy nár du er trett ell er pavirket av narkotika, alkohol ell merikamenter. Et oyebliks uoppemerksomhet ved bruk av elektroverktoyet kan fore til alvorlige skader.
Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilfasste arbeidssko, hjelm erller horselvern - avhengig av type og bruik av elektroverktyet - reduserer risikoen for skader.

Norsk 71

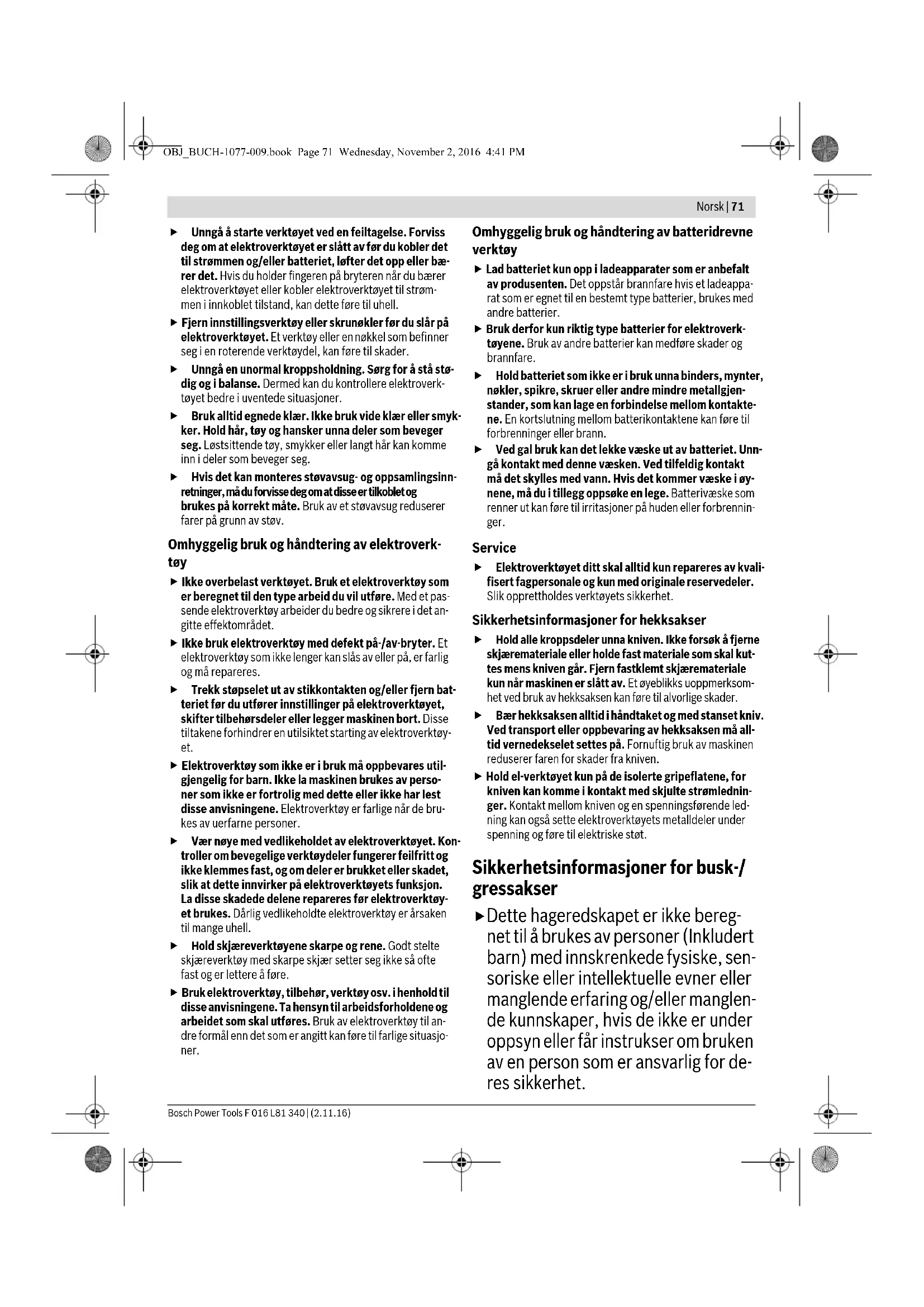

Unnga a starte verktoyet ved en feiltagelse. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strommen og/eller batteriet, Ifter det opp ell berer det. Hvis du holder fingeren pa bryteren nar du bærer elektroverktoyet ell kobler elektroverktoyet til strmen iinnkoblet tilstand, kan dette fore til uhell.
Fjern instillingsverktoy ell skrunokler for du slar pa elektroverktoyet. Et verktoy ell en nokkel som befinner seg i en roterende verktoydel, kan fore til skader.
Unnga en unormal kroppsholdning. Sorg for a sta stadig og i balanse.Dermed kan du kontrollere elektroverktoyet bedre i uventede sitausjoner.
▶ Bruk alltid egnede klær. Ikke bruk vide klær erller smykker. Hold har, toy og hansker unna deler som beveger seg. Løstsittende toy, smykker erler langt här kan kommeinn i deler som beveger seg.
Hvis det kan monteres stovavsug- og oppsamlingsinnretninger, mdu forvisse deg om at disse er tlikobletog brukes pa korrekt mate. Bruk av et stovavsug reduserer farer p grunn av stov.

Omhyggelig bruk og händtering av elektroverk-tøy

Ilke overbelast verktoyet. Bruke et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et pas-sende elektroverktoy arbeider du bedre og sikrere i det an-gitte effektomradet.
Ikke bruk elektroverktoy med defekt pa-/av-bryter. Et elektroverktoy som ikke longer kan slas av eller pa, er farlig og ma repareres.
Trekk stopelet ut av stikkontakten og/eller fjern batteriet for du utforer innstlinger pa elektroverktoyet, skifter tilbehorsdeler erler legger maskinen bort. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktoy som ikke er i bruk på oppbevaresutil gjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisingene.Elektroverktoy er farlige nár de brukes av uerfarne personer.
Vær naye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelle verktøydeler fungerer feilfritt og/DDIkke klemmes fast, og om deler er brukket aller skadet, sik at dette innvirker pa elektroverktoyets funksjon. La disse skadede delene repareres for elektroverktoyet brakes. Darylig vedlikeholdte elektroverktoy er arsaken til mange uhell.
Hold skjareverktoyene skarpe og rene. Godt stelte skjareverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere afore.
▶ Bruke elektronverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektronverktoy til andre formal enn det som er angitt kan fore til farlige situjasjoner.

Omhyggelig bruk og handtering av batteridrevne verktoy

Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstär brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
▶ Bruk derfor kun riktig type batterier for elektroverktoyene. Bruk av andre batterier kan medfore skader ogbrannfare.
Hold batteriet som ikke er i bruk unna binders, mynter, nkker, spikre, skruer eller andreindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutting mellom batterikkontaktene kan fore til forbrenninger eller brann.

Ved gal bruk kan det lekke vaeske ut av batteriet. Unnga kontakt med donne vaesken. Ved tilfeldig kontakt ma det skyles med vann. Hvis det kommer vaeske i oyene, ma du itillegg oppsoke en lege. Batterivaeske som renner ut kan fore til irritasjoner pa huden erller forbrenninger.

Service

Elektroverktoyet ditt skal alltid kun repareres av kvalisert fagpersonale og kun med originale reservereder. Slik opprettholdes verktayets sikkerhet.

Sikkerhetsinformasjoner for hekksakser

Hold alle kroppsdeler unna kniven. Ikke forsok a fjerne skjaremateriale ell holde fast materiale som skal kutes mens kniven gär. Fjern fastklemt skjaremateriale kun nár maskinen er slatt av. Et oyeblikns uoppmerksomhet ved bruk av hekksaksen kan fore til alvorlige skader.
Baehekksaksen alltid i handtaket og med stanset kniv. Ved transport erer oppbevaring av hekksaksen ma alltid vervedekselet settes pa. Fornuftig bruk av maskinen reduserer faren for skader fra kniven.
Hold el-verktoyet kun pa de isolerte gripeflatene, for kniven kan komme i kontakt med skjulte stromledninger. Kontakt mellom kniven og en spenningsfarende ledning kan ogsa sette elektroverktoyets metalldeler under spentning og fore til elektriske stot.

Sikkerhetsinformasjoner for busk-/ gressakser

Dette hageredskapet er/DDke beregnet til abrukes av personer (Inkludert barn) med innskrenkede fysiske, sensoriske ell intellektuelle evner ell manglende erfaring og/eller manglende kunnskaper, hvis de/DDke er under oppsyn ell far instrukser ombruken av en person som er ansvarlig for deres sikkerhet.

72 | Norsk

Barn mä vare under oppsyn for a for-hindre at de leker med hageredska-pet.

La aldri barn eller personer som ikke er kjent medppe instruksene fá lov til a bruke hageredskapet. Nasjonale forskrifter innskrenker eventuelt brukeres alder.Oppbevar hageredskapetutilgengelig for barn nár det ikke er iBruk.
Brukeren er ansvarlig for uhell ellerskader pa andre mensesker ellderes eiendom.
Bruk aldri hageredskapet när det oppholder seg personer, saerskilt barn ell her husdyr, like i nærhen.

Hold ledningen unna knivene.
Bruk alltid beskyttelsesbriller og solide sko nár du arbeider med hageredskapet.
Klippiekidarligvær,spesieltikkeit tordenvaer.
▶Bruk hageredskapet kun i daglys el-ler godt kunstig lys.
Sjekk at deksler og beskyttelsessinnretninger ikke er skadet og er plassert riktig. Utfør eventuelle ndvendige vedlikeholds-ller reparasjonsarbeider før bruk.
▶Sla hageredskapet først pa'nar hendene og fottene er tilstrekkelig langt unna skjareknivene.
Du ma alltid adskille hageredskapet fra stromtilforselen (f. eks. trekke ut stopselet aller trykke pa innkopingsperren):
- alltid nár du forlater hageredska-pet,
- for blokkeringer fjernes,

• nár du sjekker, rengjørller arbeider på hageredskapet,
  -etter kollisjon med et fremmedlegeme. Sjekk straks om hageredskapeter skadet og la det om nodvendig repareres,
• hvis hageredskapet begyinner a vibre uvanlig sterkt (ma straks sjekkes).
  Beskytt deg selv mot skader fra skjæreknivene på føtter og hender.

Beskytt elektroverktøyet mot varme, f. eks. ogsa mot permanent solinnvirkning, ild, vannoguktighet.Deterfareforeksplosjoner.

• Ikke Åpne redskapet. Hvis batteriet kortsluttes, kan det eksplodere.

  Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere Åndedrettsorganene.
  Ved defekt batteri kan det lekke ut vaeske som fukter gjenstander i nærhen. Sjekk de aktuelle delene. Rengjor disse eller bytt dem eventuelt ut.

Sikkerhetsinformasjoner for ladeapparater

Hold ladeapparatet unna regn erler fuktighet. Dersom det kommerr vann i et ladeapparat, oker risikoen for elektriske stot.

Ikke lad opp oppladbare batterier fra andre produsenter. Ladeapparatet er kun egnet til opplading av Bosch li-ion-batterier med spenninger som angitti Tekniske data. Ellers er det fare for brann og eksplosjoner.

Norsk 73

Hold ladeapparatet rent. Smuss fører til fare for elektriske stot.
Før haver bruk ma du kontrollere ladeapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrarer skader. Du ma ikke apne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originarereservedeler. Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt.
- Ikke bruk ladeapparatet pålett brennbar undergrunn (f. eks. papir, tekstiler etc.) aller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann.
Hold tilsyn med barn ved bruk, ren-gjaring og vedlikehold. Demed er du sikker pa at barn ikke leker med la-deren.
Barn og personer, som pa grunn av sine fysiske, sensoriske erler ndelige evner ell er sin uerfarenhet erer manglende kunnskaper icke er i stand til a betjene ladeapparatet sikkert, ma icke bruke dette ladeap

paratet uten oppsyn ell er anvisning av en ansvarlig person. Ellers er det fare for feil betjening og skader.

Symboler

Nedenstäende symboler er viktige for lesing og forstaelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig toknng av symbolene hjelper deg a bruke elektoverktoyet pa en bedre og sikrere mate.

Symbol Betydning

Bruk vernehansker

Bruk vernebriller.

Reaksjonsretning

Bevegelsesretning

/ minkobling/Utkobling

Tillatt aktsjon

Dette er forbidt

Hörbar støy

Tilbehør

Formalsmessig bruk

Hageredskapet er bestemt for lette klippearbeider pa busker og plenkanter.

Tekniske data

	Gressaks(inkl. teleskopstang med hjul)		Busksaks Busk-/gressaks-sett
	AGS 7,2 LI	AGS 10,8 LI	ASB 10,8 LI	ASB 10,8 LI SetASB 10,8 LI 2-Set
Produktnummer	3600 H56 0.. 3600 H56 1.. 3600 H56 3.. 3600 H56 3..
Gress-skjaerekniv	● ● - ●
Knivbredde	mm 80	100 -	100
Busk-skjaerekniv	- - ● ●
Legg merke til produktnummeret på typeskitet til hageredskapet ditt. Handelsbetegnelsene for de enkelter hageredskapene kan variere.
"giennomsnittelig driftstid
"***kun for settet «ASB 10,8 LI Set»

Bosch Power Tools F016 L81340|2.11.16)

74 Norsk

	Gressaks(inkl. teleskopstang med hjul)		Busksaks Busk-/gressaks-sett
	AGS 7,2 LI	AGS 10,8 LI	ASB 10,8 LI	ASB 10,8 LI SetASB 10,8 LI 2-Set
Knivlengde	mm	-	200	120***
	mm	-	-	200
Anti-blokkerings-mekanisme	-- ● ●
Vekt tilsvarende EPTA-Procedure 01:2014	kg 0,75 (1,4*)	0,78 (1,4*)	0,90	0,78 (100 mm)
				0,90 (200 mm)
Batteri	Li-IONer Li-IONer Li-IONer Li-IONer
Nominell speening	V= 7,2 10,8 10,8 10,8
Kapasitet	Ah 1,5 1,5 1,5	1,5
Ladetid (utladet batteri)	h	3,25	3,25	3,25
Antall battericeller	2 3		3	3
Driftsid pr. batteriopplading (opp til)	min	80 (70**)	100 (85**)	100
Ladeapparat
Produktnummer	EU	2 609 003 916	2 609 003 916	2 609 003 916
		2 609 007 262	2 609 007 262	2 609 007 262
	UK	2 609 003 932	2 609 003 932	2 609 003 932
	AU	2 609 004 762	2 609 004 762	2 609 004 762
Inngangsspenning	V	100 - 240	100 - 240	100 - 240
Ladestrom	mA	500	500	500
Godkjent ladetemperaturområde	°C	0 - 45	0 - 45	0 - 45
Vekt tilsvarende EPTA-Procedure 01:2014	kg	0,088 (EU)	0,088 (EU)	0,088 (EU)
	kg	0,093 (UK)	0,093 (UK)	0,093 (UK)
	kg	0,085 (AU)	0,085 (AU)	0,085 (AU)

Leggerk t i p k t h e n l g
gennomnittelig driftstid
**kun for settet «ASB 10,8 LI Set»

Stoy-/vibrasjonsinformasjon

Gressaks

Stoyutslippsverdier malt i henhold til EN 50636-2-94.

Stoyutslippsverdier malt i henhold til EN 60745-2-15.

Maskinens A-bedomte typiske stynivare Lydtrykkniva 66 dB(A); lydeffektniva 76 dB(A). Usikkerhet K = 1 dB.

Totale svingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-15:

a_h = 2,5m / s²,K = 1,5m / s²

Vibrasjonsniva

1) Vibrasjonsnivaet som er angitt i disse anvisingene, er malt iht. en malmetode som er standardisert i EN 60745 og kan brakes til sammenliging av elektroverktoy med haverandre.

Det egner seg ogsa til en forelopig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivæt representerer de hovedsakelige anwendelsene til elektroverktayet. Men hvis elektroverktayet brukes til andre anwendelseer, med forskjellig tilbehør erller utilstrekkerig vedlikehold, kan vibrasjonsnivæt avvike. Dette kan føre til en tydelig økng av vibrasjonsbelastningen over hele arbeitsstdisrommet.

Til en noyaktig vurdering av vibrasjonsbelastningen skal det ogsa tas hensyn til de tidene maskinen er slatt av uller gär, men/DDke virkelig brukes. Dette kan tydelig redumere vibrasjonsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstilt ak beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempe! Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Norsk 75

Samsvarserklaring

Gressaks

Vi erklær under eneansvar atprodukter som er beskrevet under «Tekniske data» er i overensstammelse med alle relevante bestemmelser i direktivene 2014/35/EU, 2011/65/EU, til 19. april 2016: 2004/108/EC, fra 20. april 2016: 2014/30/EU, 2006/42/EC inkludert endringer, og falgende standarder: EN 60335-1, EN 50636-2-94 (batteridrevet utsty), EN 50581, EN 60335-1, EN 60335-2-29 (batterilader).

Busksaks

Vi erklær under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstammelse med alle relevante bestemmelse i direktivene 2014/35/EU, 2011/65/EU, til 19. april 2016: 2004/108/EC, fra 20. april 2016: 2014/30/EU, 2006/42/EC, 2000/14/CE inkludert endringer, og ffolgende standarder: EN 60745-1, EN 60745-2-15 (batteridrevet utstyr), EN 50581, EN 60335-1, EN 60335-2-29 (batterilader). 2000/14/EF: Garantert hydeffektniva 77 dB(A). Bedommelsesmetode for konformiteten jf. vedlegg V. Produkttkategori: 25 Tekniske data (2006/42/EC, 2000/14/EC) hos: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England

Henk Becker

For arbeidsstart sjekker du om det finnes skjulte fremmedlegemer som f. eks. gjerder i hekken.

Bruk

Hold hageredskapet forskriftsmessig på handtaket for/DDi miste kontrollen. Feil handtering kan fore til skader.

Sett på transportbeskyttelsen for kniven etter bruk.

Teleskopskaft

Bruk teleskopskaftet sammen med tilbehoret for gress- og busksaksen. Fd du bruker handataket med tilbehoret for busksaksen, ma du fjerne hjulene.

Anti-blokkerings-mekanisme

Hvis kniven blokker er motstandsdyktig materiale, oker motorbelastningen. Den intelligente mikroelektronikken registreer overlastituasonen og gientar omkoplingen av motoren flere ganger, for aforhindre en blokkering av knivene og fora kappe materialet.

Denne hørbare omkobligen kan ta opp til 3 sekunder. Etter kappingen arbeider hageredskapet videre i normal drift aller kniven stanser automatisk i apnet posisjon ved en per- manent overbelastning (f. eks. hvis et stykke av et tradgjerde blokkerer hageredskapet).

Batteri-ladeindikator

Batteri-ladetilstandsindikatoren viser fremskritt ved ladin-gen. Ved ladeprosessen blinker indikatoren gront. Lyser batteri-ladetilstandsindikatoren kontinueregnt, er batteriet ladet fullstendig opp.

Batteri-ladetilstandsindikatoren viser ved halveis ellert inntrykket pa-/av-bryter batteriets ladetilstand i noen sek-under.

LED Kapasitet

Kontinuereg grønt lys 35 - 100%

Blinklys grønt 15 - 35%

Blinklys rødt 5 - 15%

Kontinuereg rødt lys 0 - 5%

76|Norsk

Feilsøking

Symptomer Mulig ásak Utbedring

For kort klippetid pr. batteriopplading

Batteriet nærmer seg slutten på levetiden.

Ta Kontakt med kundeservice

Batteri-ladeindikator lyser kontinuereg Ingen opplading mulig

Batteriet er defekt Ta Kontakt med kundeservice

Vedlikehold og rengjøring

OBS! Slav hageredskapet fdrutfroer vedlikeholds-eller rengjoringsarbeid. Etter at hageredskapet er slatt av, fortsetter knivene a bevege seg i noen fa sekunder. OBS! Du ma icke bergre kniver som beveger seg.
Hold hageredskapet rent, for a kunne arbeide bra og sikkert.
▶ Bruk alltid sikkerhetshansker nár du arbeider med ha-geredskapet eller utfører vedlikeholds-/rengjøringsar-beider.

Sjekk hageredskapet med jevne mellomrom mht. synlige feil, sik som lose fester og slitte erller skadede deler.

Kundeservice og rådgivning ved bruk

Ved alle forsporsler og resededsbestlinger m du oppgi det 10-sifrede produknummeret som er angitt pa elektroverktoyets typeskit.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF ma defekte aller oppbrukte batterijor/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig re-sirkulering.

Integrerte batterier mag kun fjernes til deponering. Der som huset apnes kan hageredskapet odelegges.

Nar du skal ta batteriet ut av elektroverktoyet, aktiverer du av/pa-bryteren til batteriet er helt utladet. Skru ut skruene pa huset og ta av husdekselet for a ta ut batteriet. For a hindre kortslutng kobler du fra de enkelte tilkoblingene pa batteriet etter tur, og isolerer polene til disse. Det er fortsatt restkapasitet i batteriet ogsa etter fullstendig utlading, og donne kan frigjores his det oppstar en kortslutng.

Batterier/oppladbare batterier:

Li-Ion:

Ta hensyn til informasjonene i avsnittet «Transport».

Rett til endringer forbeholds.

Transport

Li-ion-batteriene i verktoyet underligger kravene for farlig gods. Batteriene kan transporteres pa veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom treadje personer (f. eks.: lufttransport aller spedisjon) ma det oppfylles speielle krav til emballase og merking. Du ma da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Deponering

Hageredskaper, tilbehoret og emballasjen ma leveres inn til miljavennlig gjenvinning.

Hageredskaper, ladeapparater og batterier mä ikke kastes i vanlig soppel!

F 016 L81340| (2.11.16) Bosch Power Tools

Suomi 77

Suomi

Turvallisuusohjeita
