BRUKSANVISNING 4190DB MAKITA

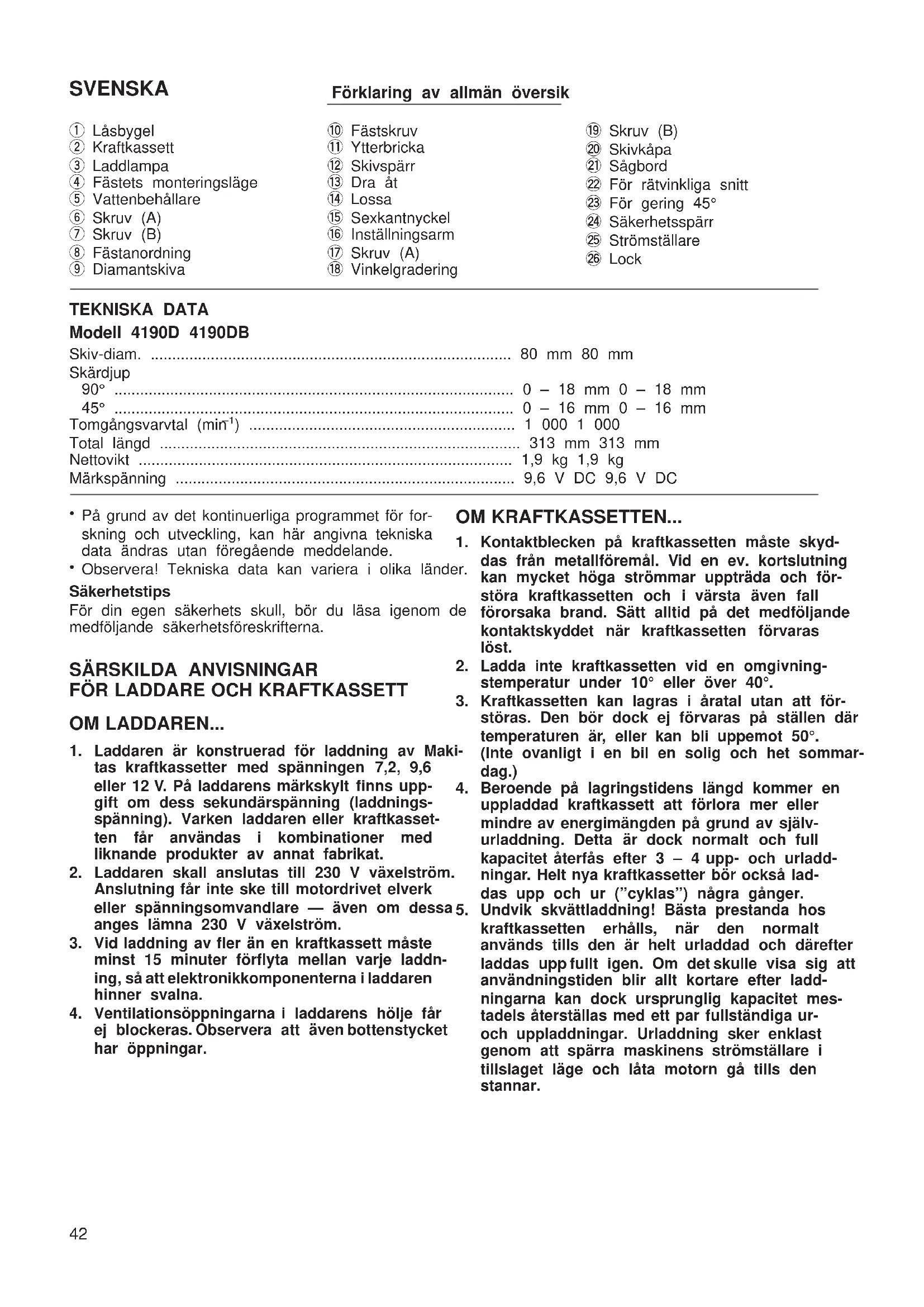

SVENSKA
Förklaring av allmän översik

1 Låsbygel2 Kraftkassett3 Laddlampa4 Fästets monteringsläge5 Vattenbehållare6 Skruv (A)7 Skruv (B)8 Fästanordning9 Diamantskiva

10 Fästskruv11 Ytterbricka12 Skivspärr13 Dra åt14 Lossa15 Sexkantnyckel16 Inställningsarm17 Skruv (A)18 Vinkelgradering

19 Skruv (B)20 Skivkåpa21 Sågbord22 För rätvinkliga snitt23 För gering 45°24 Säkerhetsspärr25 Strömställare26 Lock

TEKNISKA DATA

Modell 4190D 4190DB

Skiv-diam.	80 mm 80 mm
Skärdjup
90°	0 – 18 mm 0 – 18 mm
45°	0 – 16 mm 0 – 16 mm
Tomgångsvarvtal (min ^-1 )	1 000 1 000
Total längd	313 mm 313 mm
Nettovikt	1,9 kg 1,9 kg
Märkspänning	9,6 V DC 9,6 V DC

För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna.

- På grund av det kontinuerliga programmet för forskning och utveckling, kan här angivna tekniska data ändras utan föregående meddelande.

- Observera! Tekniska data kan variera i olika länder.

Säkerhetstips

SÄRSKILDA ANVISNINGAR FÖR LADDARE OCH KRAFTKASSETT

OM LADDAREN...

1. Laddaren är konstruerad för laddning av Makitas kraftkassetter med spänningen 7,2, 9,6 eller 12 V. På laddarens märkskylt finns upp-gift om dess sekundärspänning (laddnings-spänning). Varken laddaren eller kraftkassetten får användas i kombinationer med liknande produkter av annat fabrikat.
2. Laddaren skall anslutas till 230 V växelström. Anslutning får inte ske till motordrivet elverk eller spänningsomvandlare — även om dessa 5. anges lämna 230 V växelström.
3. Vid laddning av fler än en kraftkassett måste minst 15 minuter förflyta mellan varje laddning, så att elektronikkomponenterna i laddaren hinner svalna.
4. Ventilationsöppningarna i laddarens hölje får ej blockeras. Observera att även bottenstycket har öppningar.

OM KRAFTKASSETTEN...

1. Kontaktblecken på kraftkassetten måste skyddas från metallföremål. Vid en ev. kortslutning kan mycket höga strömmar uppträda och förstöra kraftkassetten och i värsta även fall förorsaka brand. Sätt alltid på det medföljande kontaktskyddet när kraftkassetten förvaras löst.
2. Ladda inte kraftkassetten vid en omgivningstemperatur under 10° eller över 40°.
3. Kraftkassetten kan lagras i åratal utan att förstöras. Den bör dock ej förvaras på ställen där temperaturen är, eller kan bli uppemot 50°. i- (Inte ovanligt i en bil en solig och het sommardag.)
4. Beroende på lagringstidens längd kommer en uppladdad kraftkassett att förlora mer eller mindre av energimängden på grund av självurladdning. Detta är dock normalt och full kapacitet återfås efter 3 – 4 upp- och urladdningar. Helt nya kraftkassetter bör också laddas upp och ur ("cyklas") några gånger.
5. Undvik skvättladdning! Bästa prestanda hos kraftkassetten erhålls, när den normalt används tills den är helt urladdad och därefter laddas upp fullt igen. Om det skulle visa sig att användningstiden blir allt kortare efter laddningarna kan dock ursprunglig kapacitet mestadels återställas med ett par fullständiga ur- och uppladdningar. Urladdning sker enklast genom att spärra maskinens strömställare i tillslaget läge och låta motorn gå tills den stannar.

OM MILJÖN...

Battericellerna i kraftkassetten innehåller som aktiv komponent den miljöfarliga tungmetallen kadmium och skall enligt lag tas om hand för återvinning, när de är förbrukade.

Lämna in kraftkassetten till inköpsstället eller vilken annan butik som helst med försäljning av uppladdningsbara batterier eller apparater. I landets kommuner finns dessutom återvinnings- 3 eller miljöstationer (bensinstationer, sopstationer m fl), som bl a tar emot Nickel-kadmiumbatterier.

TILLÄGGSANVISNINGAR FÖR 4190DW

1. VARNING! Tänk på att den här maskinen, till skillnad från en nätansluten, alltid är startklar5.
2. Kontrollera diamantskivan innan start med avseende på sprickor eller andra skador. Byt ut skadad skiva omedelbart.
3. Kontrollera också att skivbrickan och spindeln ^6 . (utgående axeln) är felfria.
4. Se till att skivan går fri från arbetsstycket i startögonblicket.
5. Blockera aldrig strömställaren i tillslaget läge.
6. Vänd ej på maskinen för att använda den stationärt. Ett sådant användningsätt är MYCKET riskabelt.
7. Låt skivan stanna HELT innan maskinen ställs ner.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

• Kassetten laddas upp via laddarna DC9700 för 230 V eller DC9112 avsedd för 12 V likström från ex ett bilbatteri.
• Om kraftkassetten ej skall användas under en längre period, bör den förvaras svalt – laddad eller oladdad är av underordnad betydelse. Om kassetten under lång tid varit oladdad, kan det däremot inträffa att den ej förmår ta emot full laddning med en gång. Detta är dock normalt, och full laddning å åter möjlig efter att kassetten laddats ur ett par gånger. Se även avsnittet 'Om kraftkassetten...'.

Laddaren

För 4190D (Fig. 3)

1. Koppla batteriladdaren till strömkällan.
2. Sätt i batteripaketet så att plus- och minuskontakterna på batteripaketet är på samma sida som respektive markeringar på batteriladdaren. Skjut in batteripaketet helt i laddningskammaren så att det vilar mot dess botten.
3. När batteripaketet sätts i kommer laddningslampan att börja blinka med rött ljus, och laddningen påbörjas.

4. När laddningen är avslutad slocknar laddningslampan. Laddningstiden är enligt följande: Batteri 7000, 7100, 7120, 9000, 9100, 9100A, 9120; cirka 60 minuter

5. Om du låter batterikassetten sitta kvar i laddaren efter att laddningen har avslutats, övergår laddaren till läget för "ströladdning (underhållsladdning)".

6. Ta bort batteriet från laddaren efter avslutad laddning, och dra ut laddarens kontakt ur strömkällans uttag (nätuttaget).

Batterityp	Kapacitet (mAh)	Antal celler
9000	1 300	8

FÖSIKTIGHET!

• Batteriladdaren är endast avsedd för uppladdning av Makitas batteripaket. Använd den aldrig för några andra ändamål eller för uppladdning av batteripaket av andra fabrikat.
• Vid uppladdning av ett helt nytt batteripaket, eller ett batteripaket som inte använts på länge, kan det hända att det inte går att ladda upp det helt. Detta dock normalt, och tyder inte på något fel. När väl batteripaketet laddats ur helt och sedan laddats upp igen ett par gånger går det att ladda upp helt och hålllet.

När du laddar ett batteripaket från en maskin som nyss har använts, eller ett batteripaket som har legat på en plats som är utsatt för direkt solljus eller annan värme under en längre tid, bör du låta det få svalna först. Sätt sedan i det igen och försök ladda det på nytt.

- Det inträffar ibland att laddningslampan slocknar strax efter att laddningen har börjat, vid uppladdning av ett nytt batteri och batterier som inte har använts på länge. Ta bort batteriet om detta skulle inträffa, och sätt sedan i det igen. Om laddningslampan slocknar inom en minut även efter att denna procedur har upprepats några gånger betyder det att batteriet är dött. Byt ut det mot ett nytt.

För 4190DB (Fig. 4)

Koppla batteriladdaren till strömkällan. Sätt i batteri- Montera fästanordningen över den streckade delen paketet så att plus- och minusterminalerna på batte-av behållaren enligt bilden och dra år skruven (A), ripaketet är på samma sida som respektive marke- men ej hårdare än att behållaren kan vridas runt inuti ringar på batteriladdaren. Skjut in batteripaketet helt fästet. (Fig. 5)

laddningskammaren så att det vilar mot dess botten. När batteripaketet är isatt tänds laddningslampan, och laddningen påbörjas. Laddningslampan lyser med starkare och starkare sken under laddningen. När laddningen är avslutad slocknar laddningslampan. Laddningstiden är ungefär 100 minuter. Koppla ur laddaren från strömkällan efter avslutad laddning.

Batterityp	Kapacitet (mAh)	Antal celler
9033 2 20	0 8

FÖSIKTIGHET!

- Vid laddning av ett batteripaket som just har Viktigt! använts i ett maskin, eller ett batteripaket som legåt ta ur kraftkassetten först. en längre tid på en plats som är utsatt för direkt Skruva loss fästskruven och ta bort ytterbrickan. solljus, kan det inträffa att laddningslampan blinkar Montera skivan och ytterbrickan och gånga in fäst- med rött sken. Vänta i så fall ett litet tag. Laddniskruven igen. Observera att skivan ska vändas så att gen påbörjas efter att batteripaketet har svalnat. Makita-namnet kommer utåt.

- Om något av följande tillständ skulle uppstå tyder det på att laddaren och/eller batteripaketet är ska dat(dade). Lämna enheterna till Makitas fabriksserviceverkstad eller till din Makita-auktoriserade serviceverkstad för kontroll.

1) Laddningslampan varken tänds, eller blinkar (rött) när batteriet skjutits in i laddningskammaren.
2) Laddningen är inte avslutad ens efter tre timmar efter att den röda lampan tänts vid laddningens början.

Ströladdning (underhållsladdning)

Laddaren övergår till läget för "ströladdning (underhållsladdning)" om du lämnar kvar batteripaketet i laddaren, för att förhindra att batteriet laddas ur spontant efter en fulladdning, och batteripaketet kan därmed hållas fräscht och fulladdat.

Tips för att upprätthålla maximal livslängd för batteriet

1. Ladda upp batteripaketet innan det är fullständigt urladdat. Avbryt alltid arbetet som du utför med maskinen och ladda upp batteripaketet, när du märker att kraften i maskinen minskar.
2. Ladda aldrig ett fulladdat batteripaket. Överladdning minskar batteriets livslängd.
3. Ladda batteripaketet i rumstemperatur vid 10°C - 40°C. Låt ett batteripaket, som har blivit varmt, svalna innan det laddas.

Montering av vattenbehållare

^1 Därefter monteras den andra delen av fästanordningen på motorhuset och skruven (B) dras åt. (Fig. 6)

Sluitligen monteras behållaren ihop med locket på plastslangen. Håll locket still och skruva fast behållaren genom att vrida den medurs. Dra sedan åt skruven (A) ordentligt. (Fig. 7)

WARNING!

Om slangen böjts eller sträckts vid monteringen av vattenbehållaren så att vattnets passage hindras eller förvåras, lossa skruv B och behållaren vrids tills slangen återfår sin ursprungliga runda form.

Montering av diamantskiva (Fig. 8 och 9)

Viktigt!

Ta ur kraftkassetten först.

Skruva loss fästskruven och ta bort ytterbrickan. rMontera skivan och ytterbrickan och gänga in fästiskruven igen. Observera att skivan ska vändas så att Makita-namnet kommer utåt.

Tryck sedan på skivspärren och vrid skivan tills spärren hakar i. I detta läge dras fästskruven åt slutgiltigt.

WARNING!

• Se till att fästskruven för ytterbrickan dras åt ordentligt.
• Använd endast Makita original sexkantnyckel vid ar montering eller demontering av skiva.

^3 Förvaring av sexkantnyckel (Fig. 10)

Använd urtaget i handtagets främre del till att förvara nyckeln.

Inställning av skärdjup (Fig. 11)

Lossa skruven (A) på inställningsarmen och skjut bordet uppåt eller nedåt till önskat läge. Dra sedan åt skruven igen.

Gering (Fig. 12)

Bordet kan vinkelställas mellan 0° och 45°. Lossa skruvarna (A, B) och ställ in önskad vinkel. Dra åt skruvarna ordentligt igen.

WARNING!

Kontrollera alltid innan arbetet påbörjas, att de båda skruvarna (A, B) är säkert åtdragna.

Siktmedel för snittet (Fig. 13)

Vid rätvinkliga snitt följs märklinjen med maskinbordets högerkant och vid gering 45° används siktskåran i bordets främre del.

WARNING!

För att kunna utföra ett snitt med så stor precision som möjligt, fokuseras snittlinjen bäst genom öppningen i skivkåpan. Om vattenbehållaren skulle skymma, vrids den något bakåt.

Strömställare (Fig. 14)

WARNING!

Kontrollera innan kraftkassetten monteras att strömställaren, efter att ha tyckts in, obehindrat återgår frånläget igen.

För att undvika oavsiktlig start av maskinen, är strö ställaren försedd med en säkerhets spärr. Innan strömställaren kan tryckas in måste spärren skjutas framåt i pilens riktning.

Vattenbehållare (Fig. 15)

Vatten fylls genom, öppningen i övre delen av behållaren. Se till att doseringsventilen stängts innan påfyllning.

WARNING!

Använd en tratt vid påfyllning, så att inte vatten spills kassett. över maskinen.

Användning (Fig. 16)

Håll maskinen stadigt och sätt ner den med bordet mot arbetsstycket men utan att skivan när ytan på detta. Starta maskinen och reglera doseringsventilen så att ett lagom och jämnt vattenflöde erhålls och sedan maskinen sakta och stadigt framåt tills snitte är avslutat. Försök utföra snittet så rakt som möjlig och med konstant matningshastighet.

För fina snitt krävs låg matningshastighet. Rekommenderad matning vid skärning av 5 mm glas är o 250 mm/min och i 10 mm kakel omkring 300 mm/r Strax innan snittet slutförs, skall matningshastigheter minskas för att undvika kantsplittring.

WARNING!

• Arbetsstycket måste hållas ner mot underlaget ordentligt under hela arbetsoperationen.
• Vrid eller vicka inte maskinen i ett pågående snitt Risk finns då att diamantbanan skadas, arbetsstycket spräcks eller motorn överbelastas.
• Använd aldrig maskinen med skivan vänd uppåt eller åt sidan.
• Vid skärning av glas bör en gummiduk fästas på maskinbordets undersida för att undvika repor.
• Om skärförmågan märkbart avtar, kan skärpan i diamantbanan återställas, om skivans yterkant (under rotation) trycks lätt mot ett stycke betong eller en förbrukad bänkslipskiva med stor korngrovlek. På så vis rivs bindemedel bort och blottar nya diamantkorn.

Kapacitet

Exemplen i nedanstående tabell visar maskinens ungefärliga kapacitet med en fulladdad kraftkassett.

Material Tjocklek		Snittlängd (90°)
		4190D 4190DB
Glas	3 m m	5 m	8 m
	5 m m	2 m	3 m
Kakel	5 m m	4 m	6 m
	10 mm	3,5 m	5,5 m

WARNING!

Om maskinen används kontinuerligt tills kraftkassetten urladdats, bör ett uppehåll på 15 minuter göras, innan maskinen används på nytt med en uppladdad kassett.

UNDERHÅLL

WARNING!

Tillse alltid att maskinen är frånkopplad och att batteriet tagits ur maskinen innan Du utför arbete på denna.

för. För att bibehålla produktens säkerhet och tillförlitlig- thet, bör alltid reparationer, underhållsservice och tjusteringar utföras av auktoriserad Makita serviceverkstad.

GARANTI

Vn-ger garantier för MAKITA's maskiner enligt lagstad- gade föreskrifter i olika länder. Skador och felaktigheter som kan hänföras till normal förslitning, överbelastning och felaktig hantering omfattas ej av denna garanti. Vid reklamation skall du sända in hela maskinen, icke isärtagen, tillsammans med det bifogade GARANTIBEVISET (och kvitto/faktura), till din återför-säljare eller till en auktoriserad MAKITA serviceverkstad.

Dryppladning (vedlikeholdsladning)

Sørg for å stenge kranen när tanken fylles opp med vann.

NB!

Undertecknad, Yasuhiko Kanzaki, auktoriserad av Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan deklarerar att denna produkt

(serienummer: serieproduktion)

tillverkad av Makita Corporation i Japan, uppfyller kraven i följande standard eller standardiserade dokument,

EN50260, EN55014

i enlighet med EG-direktiven 89/336/EEC och 98/37/EC.

ΕΛΛΗΝΙΚΑ

tillverkad av Makita Da Hong Transformer Factory i China, uppfyller kraven i följande standard eller standardiserade dokument.

i enlighet med EG-direktiven 73/23/EEC och 89/336/EEC.

NORSK

EUs SAMSVARS-ERKLÆRING

Undertegnede, Yasuhiko Kanzaki, med fullmakt fra Da Hong Transformer Factory, First building, First Row, Stock Investment Co. Factory Building First industry Zone, Ban Tian, Pu Ji Town, Long Gang Qu Shenzhen, Guangdong, China bekrefter herved at dette produktet (Serienr.: serieproduksjon)

fabrikert av Da Hong Transformer Factory, China, er i overensstemmelse med følgende standarder eller standardiserte dokumenter:

EN60335, EN55014, EN61000*,

i samsvar med Råds-direktivene, 73/23/EEC og 89/336/EEC.

*1. januar 2001

SUOMI

VAKUUTUS EC-VASTAAVUUDESTA

Buller och vibration hos modell 4190D

Den typiska A-vägda ljudtrycksnivån är 78 dB (A).

Bullernivån under pågående arbete kan överstiga 85 dB (A).

- Använd hörselskydd -

Det typiskt vägda effektivvärdet för acceleration överstiger inte 2,5 m/s².
