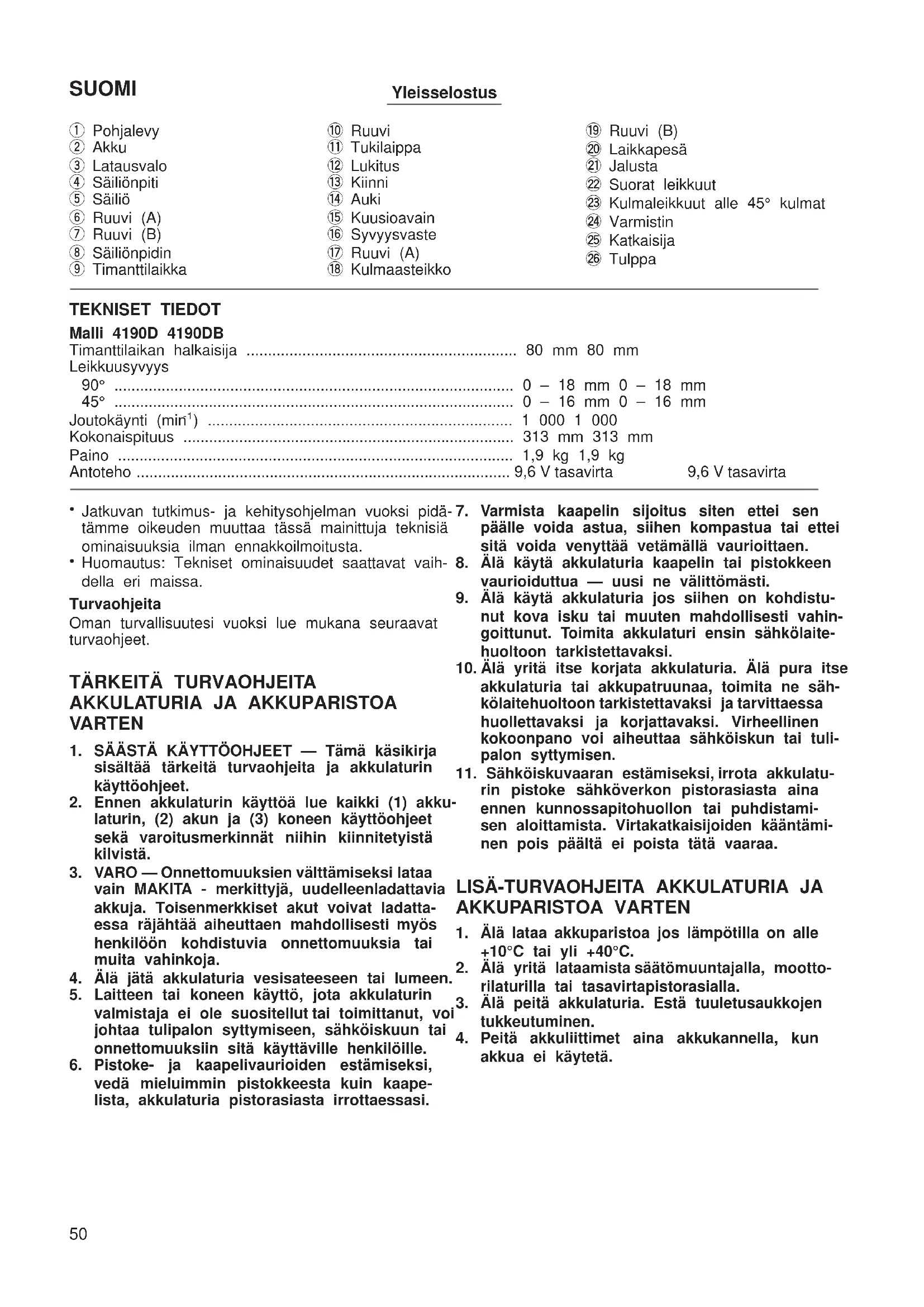

KÄYTTÖOHJE 4190DB MAKITA

1 Pohjalevy2 Akku3 Latausvalo4 Säiliönpiti5 Säiliö6 Ruuvi (A)7 Ruuvi (B)8 Säiliönpidin9 Timanttilaikka

10 Ruuvi11 Tukilaippa12 Lukitus13 Kiinni14 Auki15 Kuusioavain16 Syvyysvaste17 Ruuvi (A)18 Kulmaasteikko

19 Ruuvi (B)20 Laikkapesä21 Jalusta22 Suorat leikkuut23 Kulmaleikkuut alle 45° kulmat24 Varmistin25 Katkaisija26 Tulppa

TEKNISET TIEDOT

Malli 4190D 4190DB

Timanttilaikan halkaisija	80 mm 80 mm
Leikkuusyvyys
90°	0 - 18 mm 0 - 18 mm
45°	0 - 16 mm 0 - 16 mm
Joutokäynti (min ^1 )	1 000 1 000
Kokonaispituus	313 mm 313 mm
Paino	1,9 kg 1,9 kg
Antoteho	9,6 V tasavirta 9,6 V tasavirta

- Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä tämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta.

- Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa.

Turvaohjeita

Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

1. SÄÄSTÄ KÄYTTÖOHJEET — Tämä käsikirja sisältää tärkeitä turvaohjeita ja akkulaturin käyttöohjeet.
2. Ennen akkulaturin käyttöä lue kaikki (1) akkulaturin, (2) akun ja (3) koneen käyttöohjeet sekä varoitusmerkinnät niihin kiinnitetyistä kilvistä.
3. VARO — Onnettomuuksien välttämiseksi lataa vain MAKITA - merkittyjä, uudelleenladattavia akkuja. Toisenmerkkiset akut voivat ladattaessa räjähtää aiheuttaen mahdollisesti myös henkilöön kohdistuvia onnettomuuksia tai muita vahinkoja.
4. Älä jätä akkulaturia vesisateeseen tai lumeen.
5. Laitteen tai koneen käyttö, jota akkulaturin valmistaja ei ole suositellut tai toimittanut, voi johtaa tulipalon syttymiseen, sähköiskuun tai onnettomuuksiin sitä käyttäville henkilöille.

6. Pistoke- ja kaapelivaurioiden estämiseksi, vedä mieluimmin pistokkeesta kuin kaapelista, akkulaturia pistorasiasta irrottaessasi.

7. Varmista kaapelin sijoitus siten ettei sen päälle voida astua, siihen kompastua tai ettei sitä voida venyttää vetämällä vaurioittaen.

8. Älä käytä akkulaturia kaapelin tai pistokkeen vaurioiduttua — uusi ne välittömästi.
9. Älä käytä akkulaturia jos siihen on kohdistunut kova isku tai muuten mahdollisesti vahingoittunut. Toimita akkulaturi ensin sähkölaitehuoltoon tarkistettavaksi.
10. Älä yritä itse korjata akkulaturia. Älä pura itse akkulaturia tai akkupatruunaa, toimita ne sähkölaitehuoltoon tarkistettavaksi ja tarvittaessa huollettavaksi ja korjattavaksi. Virheellinen kokoonpano voi aiheuttaa sähköiskun tai tulipalon syttymisen.
11. Sähköiskuvaaran estämiseksi, irrota akkulaturin pistoke sähköverkon pistorasiasta aina ennen kunnossapitohuollon tai puhdistamisen aloittamista. Virtakatkaisijoiden kääntäminen pois päältä ei poista tätä vaaraa.

1. Älä lataa akkuparistoa jos lämpötilla on alle +10°C tai yli +40°C.
2. Älä yritä lataamista säätömuuntajalla, moottorilaturilla tai tasavirtapistorasialla.
3. Älä peitä akkulaturia. Estä tuuletusaukkojen tukkeutuminen.

4. Peitä akkuliittimet aina akkukannella, kun akkua ei käytetä.

5. Älä kytke akkua oikosulkuun:

(1) Älä kosketa napoja sähköä johtavilla esineillä.
(2) Älä säilytä akkua muiden metalliesineiden joukossa, kuten naulat, kolikot, työkalut, jne.
(3) Älä jätä akkua veteen tai sateeseen. Oikosulku akussa voi aiheuttaa suuren virtahäviön, ylikuumenemisen, mahdollisia palovammoja sekä rikkoutumisen.

1. Älä säilytä konetta ja akkuparistoa kohteissa, joissa lämpötila voi nousta tai ylittää +50°C.

2. Älä hävitä akkuparistoa polttamalla vaikka se olisikin pahoin vaurioitunut tai täydellisesti loppuunkulunut. Akkuparisto voi räjähtää tulessa.

3. Varo pudottamasta, ravistamasta tai iskemästä akkua.

4. Älä säilytä akkua laatikossa tai muussa sulje-1 tussa tilassa. Akun on oltava latauksen aikanä tilassa, jossa on hyvä ilmanvaihto.

LISÄTURVAOHJEITA

1. Huolehdi että tämä kone on aina käyttökunnossa, koska sitä ei tarvitse liittää sähköverkon pistorasiaan.
2. Tarkista laikka huolellisesti aina ennen käyttöä hiushalkeamilta tai vaurioitumisilta. Vaihda murtunut tai vahingoittunut laikka heti.
3. Käytä vain niitä tukilaippoja jotka kuuluvat tähän koneeseen.

4. Huolehdi ettei kara, tukilaipat (erityisesti kiinnityspinta) tai ruuvi ole vahingoittunut. Näide osien vauriot voivat johtaa laikan murtumiseen.

5. Pidä kiinni koneesta tukevasti.

6. Älä pidä käsiä pyörivien osien lähellä.

7. Varmista ettei laikka kosketa työkappaleeseen ennen käynnistystä.

8. Odota kunnes laikka on saavuttanut täyden pyörimisnopeutensa, ennen leikkaamisen aloittamista.

9. Lopeta käyttö heti jos havaitset jotain epäta-vallista.

10. Älä yritä hirttää katkaisijaa asentoon "Päälle" (ON).

11. Älä yritä leikata koneella ylösalaisin käännettynä. Tässä asennossa kone on erittäin vaarallinen työskentelylle ja voi johtaa pahoihin • onnettomuuksiin. Katso kuva. (Kuva 1)

12. Älä irrota otettasi koneesta työsuorituksen jälkeen, ennen kuin laikka on täysin pysähtynyt.

SÄILYTÄ NÄMÄ OHJEET.

KÄYTTÖOHJEET

Akun asentaminen tai poistaminen (Kuva 2)

• Kytke kone aina POIS päältä ennen akun asentamista tai poistamista.
• Akkua irrottaessassi avaa ensin koneen pohjalevy. Tartu akkuun molemmilta puolilta ja vedä se ulos koneesta.
• Akkua asentaessasi työnnä akku koneeseen kielekkeen asettuessa kahvan sisäpuoliseen uraan. Sulje pohjalevy. Varmista, että pohjalevy on täydellisesti sulkeutunut ennen koneen käynnistämistä.
• Älä käytä voimaa asentaessasi akkua. Jos akku ei mene sisään herkästi, se ei ole oikeassa asen-nossa.

Lataaminen

4190D (Kuva 3)

1. Liitä akkulataajan virtajohto pistorasiaan.
   Aseta akku siten, että sen plus- ja miinusnavat tulevat samalle puolelle kuin akkulataajan vastaavat merkinnät. Työnnä akku kokonaan aukkoon siten, että se lepää lataajan aukon pohjalla.
2. Kun akku on asetettu paikalleen, latausvalo vilkkuu punaisena ja lataus alkaa.
3. Kun lataus on valmis, latausvalo sammuu. Latausaika on:
   Akku 7000, 7100, 7120, 9000, 9100, 9100A, 9120: noin 60 minuuttia
4. Jos jätät akun akkulataajaan latauksen päätyttyä, lataaja siirtyy heikkovirtalatausmuodolle (jatkuvalle lataukselle).
5. Irrota akku lataajasta ja lataajan virtajohto pisto- rasiasta latauksen jälkeen.

Akkutyyppi	Kapasiteetti (mAh)	Kennojen lukumäärä
9000	1 300	8

VARO:

• Akkulataaja on tarkoitettu Makitan akkujen lataamiseen. Älä koskaan käytä sitä muiden valmistajien akkujen lataamiseen.
• Kun lataat uutta akkua tai akkua, jota ei ole ladattu pitkään aikaan, sitä ei ehkä voida ladata täyteen. Tämä on normaalia ei ole oire viasta. Akku voidaan ladata täyteen, kun se on purettu kokonaan ja - ladattu muutamia kertoja.

- Kun lataat akkua, jolla on juuri käytetty laitetta tai akkua, joka on ollut auringonvalolle tai kuumuudelle I-alttiina pitkän aikaa, anna sen jäähtyä. Aseta akku takaisin paikalleen ja yritä latausta uudelleen.

- Kun lataa uutta akkua tai akkua, jota ei ole käytetty pitkään aikaan, latausvalo saattaa toisinaan sammua pian. Jos näin käy, irrota akku ja aseta se takaisin paikalleen. Jos latausvalo sammuu minuutin kuluessa toistettuasi tämän muutamia kertoja, akku on kulunut loppuun. Vaihda akku uuteen.

4190DB (Kuva 4)

Liitä akkulataajan virtajohto pistorasiaan. Aseta akku siten, että sen plus- ja miinusnavat tulevat samalle puolelle kuin akkulataajan vastaavat merkinnät. Työnnä akku kokonaan aukkoon siten, että se lepä lataajan aukon pohjalla.

Kun akku on asetettu paikalleen, latausvalo syttyy lataus alkaa. Latausvalo palaa tasaisesti latauksen aikana. Kun lataus on valmis, latausvalo sammuu. Latausaika on noin 100 minuuttia.

Irrota lataajan virtajohto pistorasiasta latauksen jälkeen.

Akkutyyppi	Kapasiteetti (mAh)	Kennojen lukumäärä
9033 2 200 8

VARO:

• Kun lataat juuri käytetyn työkalun akkua tai akkua, joka on ollut pitkään auringonvalossa, latausvalo saattaa vilkkua punaisena. Jos näin käy, odota hetki. Lataus alkaa akun jäähdyttyä.
• Seuraavat tilat merkitsevät, että lataaja ja/tai akku on vioittunut. Pyydä Makitan valtuuttamaa huoltoliikettä tai tehtaan huoltoa tutkimaan ne.

1) Latausvalo ei syty eikä vilku (punaisena), kun akku on asetettu lataajan aukkoon.

2) Lataus ei ole valmis, vaikka punaisen valon sy tymisestä latauksen alussa on kulunut yli kolme tuntia.

Heikkovirtalataus

Jos jätät akun laturiin estääksesi akun tyhjenemisen itsestään täyteen lataamisen jälkeen, laturi kytkeytyy heikkovirtalatausmuodolle, joka pitää akun jatkuvasti täydessä latauksessa.

Vinkkejä akun käyttöiän maksimoimiseksi

1. Lataa akku, ennen kuin se on kokonaan tyhjenn. Lopeta aina laitteella työskentely ja lataa akku, ju huomaat voiman vähenevän laitteesta.
2. Älä koskaan lataa täyteen ladattua akkua. Liiallinen lataaminen lyhentää akun käyttöikää.
3. Lataa akku huoneenlämmössä 10°C – 40°C. Anna kuuman akun viilentyä ennen sen lataamista.

Jäähdytysnestelaitteen kiinnittäminen

Aseta säiliönpidin säiliön yläreunaan. Säiliönpitimen kiinnityskohta on merkitty säiliöön viivoitettuna. Kiristä ruuvia (A) vain sen verran että, säiliö kiertyy pitimessään. (Kuva 5)

Kiinnitä säiliönpidin moottoripesään. Kiristä ruuvi (B) täysin. (Kuva 6)

Yhdistä muoviletkun liitin säiliön kierteeseen. Kierrä säiliötä myötäpäivään jolloin liitos valmistuu. Kiristä ruuvi (A) säiliön lukitsemiseksi. (Kuva 7)

VARO:

Jos huomaat muoviletkun taipuneen "V" kulmaan tai sen ollessa liian kireällä säiliön kiinnittämisen jälkeen

avaa ruuvia (B) ja aseta säiliö asentoon jossa letkun taive suoristuu ja liiallinen kireys poistuu.

Timanttilaikan kiinnitys ja irrotus (Kuva 8 ja 9)

Tärkeää:

Ennen laikan kiinnitystä tai irrotusta on varmistettava että kone on kytkettynä pois päältä ja akku on poistet- tuna.

Laikkaa kiinnitettäessä avaa ensin kuusiokoloruuvi ja poista ruuvi ja tukilaippa. Kiinnitä laikka, laippa ja ruuvi. Laikan tulee olla siten kiinnitettynä että "Makita"-nimi on luettavissa tukilaipan vieressä, laikan etusivulla.

Paina lukitsemislaite laikan reikään, siten ettei laikka voi kiertyä. Kiristä kuusiokoloruuvi täysin.

Laikka irroitetaan vastakkaisessa järjestyksessä.

VARO:

• Laikkaa kiinnitettäessä on varmistettava että kuusiokoloruuvi kiristetään tiukaksi.
• Käytä vain koneeseen kuuluvaa Makita – kuusioavainta laikkaa kiinnittäessäsi tai irrottaessasi.

Avainpidin (Kuva 10)

Oikeallä olevasta kuvasta näkyy kuinka avain voidaan kätevästi säilyttää kun sitä ei käytetä.

Leikkuusyvyyden asetus (Kuva 11)

Avaa ruuvi (A) syvyysvasteessa kuusioavaimella ja siirrä jalustaa ylös- tai alapäin. Halutulla leikkuusyvyy-dellä lukitse jalusta kiertäen kiinni ruuvi (A).

Viisteleikkaukset (Kuva 12)

Avaa ruuvi (A) syvyysvasteessa ja ruuvi (B) kulma-asteikossa kuusioavaimella. Aseta halutuu kulma (0 – 45°) vastaavasti jalustaa kallistamalla, sekä kierrä kiinni ruuvit (A) ja (B) täysin.

VARO:

Leikuusyvyyden ja kulma-asetuksen säädön jälkeen varmista että ruuvit (A) ja (B) ovat täysin tiukatut.

Alotukset (Kuva 13)

yuorilla leikkuilla aseta jalustan reuna työkappalee- jeen esimerkityn viivan mukaiseksi. Alle 45° kulmia leikattaessa suuntaa vastaavasti jalustan etureu- nassa oleva lovi työkappaleeseen esimerkityn viivan mukaiseksi.

VARO:

Viisteitä leikattaessa tulee työkappaleeseen esimerkityn leikkuuviivan näkyä leikkuuterän kotelossa olevasta ikkunasta, jotta tarkka leikkuu saavutetaan. Vesisäiliön estäessä leikkuuviivan näkyvyyden, korjaa säiliön asento taivuttaen sitä hieman taaksepäin.

Katkaisijan käyttö (Kuva 14)

VARO:

Ennen akun kiinnittämistä koneeseen, varmista että kytkentäpainike toimii moitteettomasti ja vapautettaessa palutuu POIS-asentoon.

Katkaisijan tahattoman käytön estämiseksi, on kone varustettu turvallisuuden takaavalla varmistimella. Kone kytketään päälle siirtämällä varmistinta nuolen

isuuntaan ja painamalla liipaisinta. Vapautettaessa liipaisin kone pysähtyy.

Leikkuunesteen tulo (Kuva 15)

Poista tulppa ja täytä säiliö materiaalille sopivalla leikkuunesteellä tai vedellä. Sulje säiliö. Vesihanan tulee olla suljettuna täyntön aikana.

VARO:

Säiliötä vedellä täytettäessä on huomattava että kon ei saa kastua.

Käyttö (Kuva 16)

Pidä konetta tukevassa otteessa. Aseta jalustalevy leikattavaa työkappaletta kohti, laikan sitä koskettamatta. Käynnistä kone ja odota kunnes laikka on saavuttanut täyden pyörimisnopeutensa. Säädä leikkuunesteen tulo laikkaan asettamalla vesihana siten että syntyy hidas nestevirtaus. Siirrä konetta työkap paleen tason päällä eteenpäin, hitaasti etenemällä, kunnes leikuu on valmis. Pidä leikkuuviiva suorassa ja siirrä konetta tasaisella nopeudella eteenpäin. Hienot ja hyvät leikkuut on leikattava hitaasti. (Leika taessa 5 mm vahvuisia lasilevyjä, leikataan noin 250 mm/min nopeudella. Jos leikkaat 10 mm vahvuisia tiilikiviä, tulee nopeuden olla noin 300 mm/min.) Hidasta syöttönopeutta ennen leikkuun lopettamista, laikan murtumisen tai lohkeamisen estämiseksi.

VARO:

• Pidä työkappale kiinteästi ja tasaisesti tukevalla pöydällä tai penkkiin kiinnitettynä työstön aikana.
• Älä käännä tai paina konetta leikkuun aikana, sillä moottori voi ylikuormittua ja työkappale voi murtua.
• Älä käytä konetta laikka käännettynä pysty- tai poikittaisasentoon.
• Lasilevyjä leikattaessa suositellaan kumilevyn liittämistä jalustaan, estämään työkappaleen pinnan naarmuttumisen. (Lisävaruste)
• Konemallin 4190D/DB timanttilaikka on märkämalli lasi- ja tiilikäyttöön. Varmista siksi että käytön aikana riittävästi leikkuunestettä (vettä) siirtyy laikalle.
• Laikan leikkuutehon laskiessa, hio laikan sivureunat (kyljet) vanhalla, käytöstä poistetulla, karkealla hiomalaikalla tai betonilohkareen avulla. Hio hiomalaikan ulkosivulla (kyljellä) hyvin kevyesti painaen.

Sahausteho

Seuraavasta taulukosta ilmenevät kertalatauksella saatavat likimääräiset sahaustehot.

Materiaali	Ainevahvuus	Leikkuupituus 90°
		4190D 4190DB
Lasi	3 m m	5 m 8 m
	5 m m	2 m 3 m
Lasitiili	5 m m	4 m 6 m
	10 mm	3,5 m	5,5 m

VARO:

Jos konetta käytetään jatkuvasti kunnes akku purkautuu, anna koneen levätä 15 minuuttia ennen kuin jatkat käyttöa uudella akulla.

HUOLTO

VARO:

Varmistaudu aina ennen kaikkia koneelle suoritettavia töitä, että kone on pysäytetty ja akku irrotettu.

eaitteen käyttövarmuuden ja turvallisuuden vuoksi korjaukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

TAKUU

Takaamme Makita-laitteet kunkin maan lakisääteisten määräysten mukaisesti. Takuu ei kata normaalista kulumisesta, ylikuormituksesta tai virheellisestä käsit-telystä johtuvia vaurioita. Jos valittamisen aihetta ilmenee, pyydämme lähettämään purkamattoman laitteen yhdessä oheisen TAKUUTODISTUKSEN kanssa kauppiaallesi tai Makitan huoltokeskukseen.

ΕΛΛΗΝΙΚΑ

Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan valtuuttamana allekirjoittanut, Yasuhiko Kanzaki, vakuuttaa että tämä tuote

(Sarja nro : sarjan tuotantoa)

valmistanut Makita Corporation Japanissa vastaa seuraavia standardeja tai standardoituja asiakirjoja EN50260, EN55014

neuvoston direktiivien 89/336/EEC ja 98/37/EC mukaisesti.

SVENSKA

EG-DEKLARATION OM ÖVERENSSTÄMMELSE

Da Hong Transformer Factory, First building, First Row, Stock Investment Co. Factory Building First industry Zone, Ban Tian, Pu Ji Town, Long Gang Qu Shenzhen, Guangdong, China valtuuttamana allekirjoittanut, Yasuhiko Kanzaki, vakuuttaa että tämä tuote

(Sarja nro : sarjan tuotantoa)

valmistanut Da Hong Transformer Factory in China vastaa seuraavia standardeja tai standardoituja asiakirjoja

neuvoston direktiivien 73/23/EEC ja 89/336/EEC mukaisesti.

*1. tammikuuta 2001

ΕΛΛΗΝΙΚΑ

Mallin melutaso ja tärinä 4190D

Tyypillinen A-painotettu äänenpainetaso on 78 dB (A).

Melutaso työpaikalla saattaa ylittää 85 dB (A).

— Käytä kuulosuojaimia. —

Tyypillinen kiihtyvyyden painotettu tehollisarvo ei ylitä 2,5 m/s².
