KÄYTTÖOHJE 4340T MAKITA

Alla on esitetty koneessa kaytetyt symbolit. Opettele naiden merkitys,ennen kuin kaytat konetta.

Σμβλa

Ta akólaouθa δεixvouv ta ouβoλa nou xρησιμοιούντai γia to μnxávnμa. Bεβaiωθεite oti kataλaβaivεte tn σημασia touc πiν ano tn xρησι.

Semboller

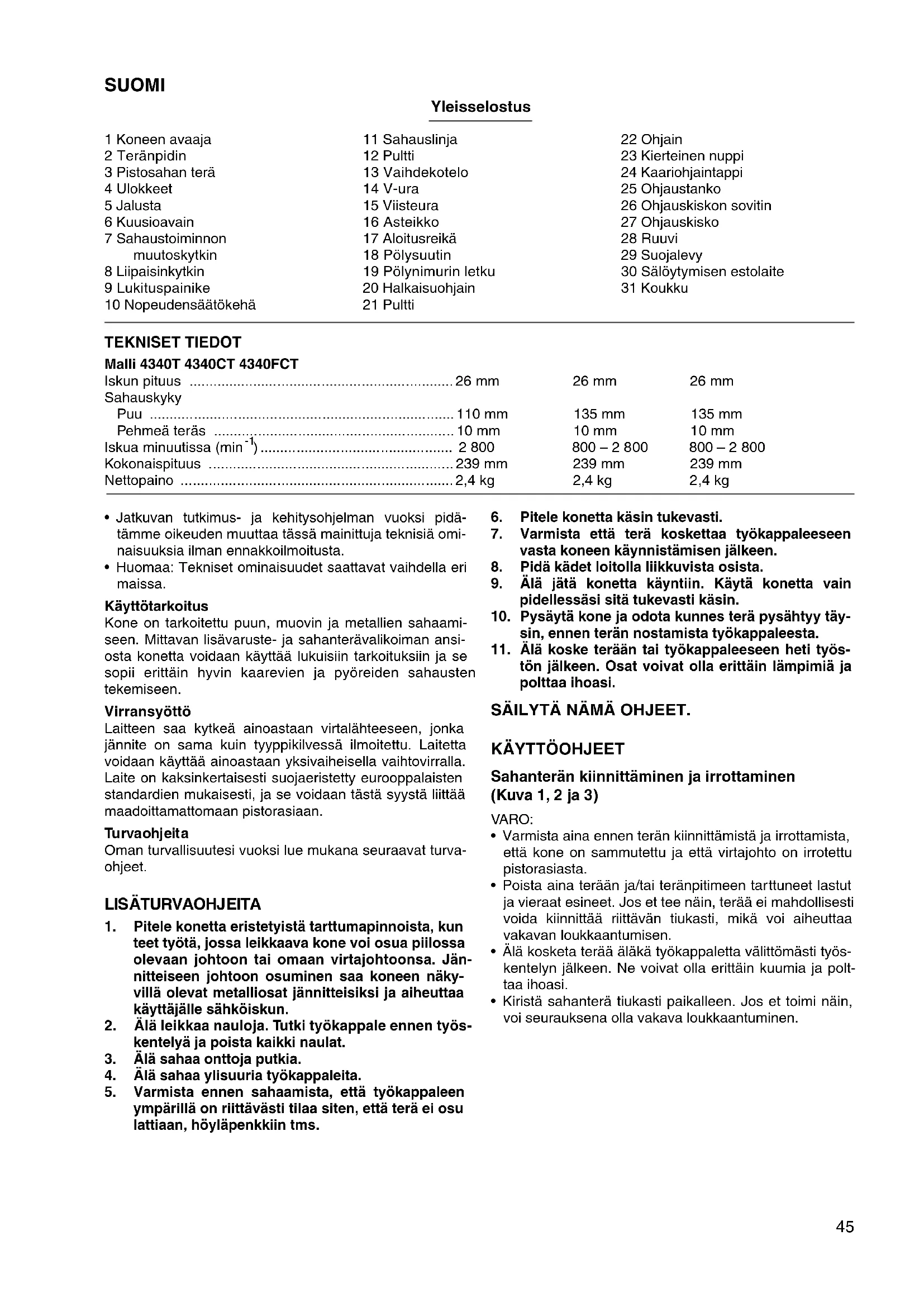

1 Koneen avaaja	11 Sahauslinja	22 Ohjain
2 Teränpidin	12 Pultti	23 Kierteinen nuppi
3 Pistosahan terä	13 Vaihdekotelo	24 Kaariohjaintappi
4 Ulokkeet	14 V-ura	25 Ohjaustanko
5 Jalusta	15 Viisteura	26 Ohjauskiskon sovitin
6 Kuusioavain	16 Asteikko	27 Ohjauskisko
7 Sahaustoiminnon	17 Aloitusreikä	28 Ruuvi
muotoskytkin	18 Polysuutin	29 Suojalevy
8 Liipaisinkytkin	19 Polynimurin letku	30 Sälöytymisen estolaite
9 Lukituspainike	20 Halkaisuohjain	31 Koukku
10 Nopeudensäätokehä	21 Pultti

TEKNISET TIEDOT

Malli 4340T 4340CT 4340FCT

Iskun pituus	26 mm	26 mm	26 mm
Sahauskyk
Puu	110 mm	135 mm	135 mm
Pehmeä teräs	10 mm	10 mm	10 mm
Iskua minuutissa (min-1)	2800	800 - 2800	800 - 2800
Kokonaispituus	239 mm	239 mm	239 mm
Nettopaino	2,4 kg	2,4 kg	2,4 kg

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätamme oikeuden muuttaa tassä mainittuja teknisä ominaisuksia ilman ennakkoilmoitusta.
• Huomaa: Tekniset ominaisuudet saattavat vaihdella eri maissa.

Käytötarkoitus

Kone on tarkoitettu puun, muovin ja metallien sahaamiseen. Mittavan lisavaruste- ja sahanteravalikoiman ansosta konetta voidaan kayttaa lukuisiin tarkoituksiin ja sesopii erittain hyvin kaarevien ja pyoreiden sahaustenkemiseen.

Virransyöttö

Laitteen saa kytkeä ainoastaan virtalähteeseen, jonka jannite on sama kuin typpikilvessä ilmoitettu. Laitetta voidaan käytää ainoastaan yksivaiheisella vaittovirralla. Laite on kaksinkertaisesti suojaeristety eurooppalaisten standardien mukaisesti, ja se voidaan tastä syystä liittäa maadoittamattomaan pistorasiaan.

Turvaohjeita

Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

LISÄTURVAOHJEITA

1. Pitele konetta eristetyistä tarttumapinnoista, kun teet työta, jossa leikkaava kone voi osua piilossa olevaan johtoon tai omaan virtajohtoonsa. Jännitteiseen johtoon osuminen saa koneen nakyvilla olevat metalliosat jännitteisiksi ja aiheuttaa käytäjälle sahköiskun.
2. Älä leikkaa nauloja. Tutki työkappale ennen työskentelyä ja poista kaikkin naulat.
3. Alā sahaa onttoja putkia.
4. Alā sahaa ylisuuria tyokappaleita.

5. Varmista ennen sahaamista, etta tyokappaleen ymparilla on riittavasti tilaa siten, etta tera ei osu lattiaan, hoylapenkkiin tms.

6. Pitele konetta käsin tukevasti.

7. Varmista etta tera koskettaa tyokappaleeseen vasta koneen kaynnistamisen jälkeen.
8. Pida kädet loitolla liikkuvista osista.
9. Alä jatä konetta kayntiin. Kayta konetta vain pidellessäsi sitä tukevasti kasin.
10. Pysäytä kone ja odota kunnes terä pysahtyy taysin, ennen terän dostamista tyokappaleesta.
11. Alä koske terään tai työkappaleeseen heti työstön jälkeen. Osat voivat olla erittäin lampimiä ja polttaa ihoasi.

SÄLYTÄ NÄMÄ OHJEET.

KAYTTOOHJEET

Sahanterän kiinnittäminen ja irrottaminen (Kuva 1, 2 ja 3)

VARO:

• Varmista aina ennen teran kiinnittämistä ja irrottamista, etta kone on sammutettu ja etta virtajohto on irrotettu pistorasiasta.
• Poista aina teraan ja/tai teränpitimeen tarttuneet lastut ja vieraat esineet. Jos et tee nain, teraa ei mahdollisesti voida kiinnittaa riittävän tiukasti, mikä voi aiheuttaa yakavan loukkaantumisen.
• Alä kosketa terää aläka työkappaletta valittomästi työskentelyn jälleen. Ne voivat olla erittäin kuumia ja polttaa ihoasi.
• Kiristä sahanterä tiukasti paikalleen. Jos et toimi nain, voi seurauksena ollavakava loukkaantuminen.

Sahanterän kiinnittäminen

Avaa koneenavaaja kuvan osoittamaan asentoon. (Kuva 1)

Pida se tassa asennossa ja tyonnà sahanterä teranpitimeen niin syvalle, etta terän kaksi ulkonemaa eivat jäänakyviin. (Kuva 2)

Palauta koneenavaaja alkuperäiseen asentoonsa.Kun oletkiinnittanyt sahanteran, varmista vetamalla, etta tera on tiukasti paikallaan.

VARO:

Alä avaa koneen avaaaja liian paljon, koska täm voi vioittaa konetta.

Sahanteran irrottaminen

VARO:

Kun irrotat sahanteran, varo ettet satuta sormiasi teran ylaosaan etkä tyokappaleen kärkin.

Avaa koneen avaaja kuvan osoittamaan asentoon. Vedā sahantera ulos jalustaa kohti. (Kuva 3)

HUOMAUTUS:

Voitele rulla ajoittain.

Kusioavaimen sailytys (Kuva 4)

Kun kuusioavain ei ole kaytossa, sita voidaan sailyttakatevasti.

Sahaustoiminnon valitseminen (Kuva 5)

Tata laitetta voidaan kayttaa pyoreiden muotojen tai suorien linjoen (ylos ja alas) sahaamiseen. Pyoreiden muotojen sahaustoiminto tyontaa teraa eteenpain sahauksen yhteydessa ja lisaa huomattavasti sahausnopeutta.

Vaihda sahaustoimintoa käantämälä sahaustoiminnon vaihtokytkin halumaasi sahaustoimintoasentoon. Valitse sahaustoiminto alla olevan taulukon avulla.

Asento Saha	ustoiminto Käytötarkoitukset
0 Suoran linjan sahaaminen		Pehmeän teräksen, ruostumattoman teräksen ja muovin sahaaminen. Siistien sahausten tekeminen puuhun ja vaneriin.
I	Pienen pyöreän muodon saha-minen	Pehmeän teräksen, alumiinin ja kovapuun sahaaminen.
II	Keskikokoisen pyöreän muodon sahaaminen	Puun ja vanerin sahaaminen. Alumiinin ja pehmeän teräksen nopea sahaaminen.
III	Suuren pyöreän muodon saha-minen	Puun ja vanerin nopea sahaaminen.

Kytkimen kayttäminen (Kuva 6)

VARO:

Varmista aina ennen koneen käynnistämista, etta liipaisinkytkin toimii moitteettomasti ja etta se palautuu vapautettaessa "OFF" asentoon.

Kone käynistetaan yksinkertaisesti painamalla liipaisinta. Kone pysaytetaan vapauttamalla liipaisin.

Kone saadaan käymän jatkuvasti painamalla liipaisinta ja painamalla lukituspainike sisään. Kone vapautetaan tasta lukitusasennosta painamalla liipaisin kokonaan sisään ja vapauttamalla se.

Nopeudensaatokeha (Kuva 7)

Koneen nopeutta voidaan saataa vapaasti valillä 800-2800 iskua minuutissa kaantamalla nopeudensaatokehaa. Nopeus kasvaa, kun kehaa kannetaan numero 5 suuntaan. Vastaavasti nopeus pienenee, kun kehaa kannetaan numero 1 suuntaan. Valitse sahattavalle tyokappaleelle sopiva nopeus alla olevasta taulukosta. Oikea nopeus saattaa kutenkin vaihdella tyokappaleen tyypin ja paksuuden mukaan. Yleisesti ottaan suurempi nopeus mahdollistaa tyokappaleen nopeamman sahaamisen, mutta lyhentaa teran kayttioikaa.

Sahattava työkappale Säätökehän lukema
Puu	4
Pehmeä teräs 3 – 5
Ruostumaton teräs 3 – 4
Alumniini	3
Muovit 1 – 4

VARO:

Nopeudensaatokehaa voidaan kaantaa ainoastaan numeroon 5 saakka ja takaisin numeroon 1. Alapakota kehaa numero 5 tai 1 ohi. Muutoin nopeudensaatotoiminto saattaa lakata toimimasta.

Mallille 4340CT, 4340FCT

Elektronisilla toiminnoilla varustettujen koneiden käytto on seuraavien ominaisuksien ansiosta helppoa.

Vakionopeudensäedin

Elektroninen nopeudensaatomahdollistaa vakionopeu den kayton. Tamahdollistaa hienovaraisen viimeistely, koska pyorimisnopeus pysyyvakiona myoskuormituksella.

Sujuva käynistys

Vaimennetun käynnistysnykäyksen ansiosta käynnistäminen on turvallista ja sujuvaa.

Lamppujen sytyttäminen (Vain malli 4340FCT)

VARO:

Alda katso suoraan valoon tai valonlahteseen.

Lamppu sytytetaan painamalla liipaisinta. Lamppu sammutetaan vapauttamalla liipaisin.

HUOMAUTUS:

Pyyhi Ika lampun linssiltä kuivalla liinalla. Varo naarmuttamasta lamppua, sillä tämä voi heikentä valotehoa.

Koneen käytäminen (Kuva 8)

VARO:

Pida koneen jalusta aina suorassa tyokappaletta vasten. Jos et toimi nain, tera saattaa murtua aiheuttaenvakavan loukkaantumisen.

Käynnista kone ja odota, kunnes tera on saavuttanut tayden käyntinopeuden. Aseta kone sitten tasaisesti tyokappaleen paalle ja liikuta konetta kevesty aiemmin merkittya sahauslinjaa pitkin. Liikuta konetta erittain hitaasti, kun saahaat kaarevia linjoja.

Viestesahaus

VARO:

Varmista aina ennen koneen jalustan kallistamista, etta kone on sammutetu ja etta virtajohto on sammutetu pistorasiasta.

Kun koneen jalusta on kallistettuna, voit viistesahata missa tahansa kulmassa 0^ ja 45^ valillä (vasemmalle tai oikealle). (Kuva 9)

Löysennä jalustan takao sassa olevaa ruuvia kuusioavaimella. Siirra jalustaa siten, etta ruuvi tulee jalustan viisteaukon keskelle. (Kuvat 10 ja 11)

Kallista jalusta haluamaasi kulmaan. Vaihdekotelon V-ura osoittaa viistekulman steikolla. Varmista sitten jalustan kiinnitys kiristamalla ruvi tiukasti. (Kuva 11)

Liitosreunan sahaaminen (Kuva 12)

Avaa koneen jalustan takana oleva pultti kuusioavaimella ja siirra sitten koneen jalusta kokonaan taakse. Varmista Ilopuksi koneen jalustan kiinnitys kiristamalla pultti.

Katkaisu

Katkaisu voidaan tehdä kahdella eri tavalla A tai B.

A) Poraamalla aloitusreikä: Kun haluat tehdä katkaisun sahaamatta tulouraa reunasta saakka, poraa lapimitaalan vahintään 12 mm suuruinen aloitusreikä. Aloita sahaaminen asettamalla terä tähän reikään. (Kuva 13)

B) Pistosahaus: Aloitusreikäe iikä tulouraa tarvita, kun toimit seuraavasti:

1. Kallista konetta ylos jalustan etureunasta siten,
   että terän kärki asettuu juuri työkappaleen yläpuoelle. (Kuva 14)
2. Paina konetta siten, etta jalustan etureuna ei liiku, kun kaynnistat koneen ja lasket koneen takapaa titaasti ja varovasti.
3. Kun tera lapäisee tyokappaleen, laske koneen jalustaa hitaasti tyokappaleen pintaan.
4. Pääta sahaus normaalin tupan.

Reunojen viimeistely (Kuva 15)

Reunojen viimeistely ja mittojen hienosaat to tehdaan likkuttamalla teraa varovasti sahausreunaa pitkin.

Metallin sahaaminen

Käytä aina tarkoitukseen sopivaa lastuamisnestettä metallia sahatessasi. Jos et toimi nain, terä kuluu huomattavasti nopeammin. Lastuamisnesteen sijaan voidaan käyttaa tyokappaleen alapintaan siveltävää rasvaa.

Pölyn poistaminen

Puhtaan tyoskentelytuloksen saamiseksi suosittelemme polysuuttimen (lisavaruste) kayttoa. Polysuutin kiinnitetaan koneeseen tyontamalla sen koukku jalustan aukkoon.

(Kuvat 16 ja 17)

Pölsuutin voidaan kiinnittä joko jalustan vasemmalle tai oikealle puolle. Kiinnitta sitten Makitan polynimuri polysuuttmean. Pölsuutin irrotetaan tekemällä kiinnystoimet painvastaisessa järjestyksessä. (Kuva 18)

VARO:

Jos yritat irrottaa polysuuttimen vakisin, polysuuttimen koukku voi supistua ja irrota vahingossa kayton aikana.

Halkaisuohjainsarja (lisavaruste)

VARO:

Varmista aina ennen lisälatteiden kiinnittämä ja irrottamista, etta kone on sammutetu ja etta virtajohto on irrotetu pistorasiasta.

1) Suora sahaus (Kuva 19 ja 20)

Kun teet useita 160 mm tai kapeampia sahauksia, halkaisuohjaimen kayttö mahdollistaa nopeiden ja siistien suorien sahausten tekemisen. Halkaisuohjain kiinnitetaan tyontamalla se koneen jalustan sivussa olevaan nelikulmaiseen aukkoon siten, etta halkaisuohjain osoittaa alaspain. Siirra halkaisuohjain haluamaasi sahausleveyttä vastaavaan asentoon ja varmista sen kiinnitys kiristamalla pultti.

2) Pyörea sahaus (Kuva 21 ja 22)

Kun saaha lapimitaltaan enintaan 170 mm:n ympyroitta tai kaaria, kiinnita halkaisuohjain seuraavasti. Tyonnahalkaisuohjain koneen jalustan sivussa olevaan nelikulmaiseen aukkoon siten, etta halkaisuohjain osoittaa ylospain. Tyonnakairoihjaintappi jommankumman ohjaimessa olevan reian lapi. Varmista tapin kiinnitysr uruvaamalla kierteinen nuppi kiinnpuikkoon.Siirra sitten halkaisuohjain haluamaasi sahattavaa lapimittaa vastaavaan asentoon ja kiristapulttpaikalleen.Siirra lopuksi koneen jalusta kokonaan eteen.

HUOMAA:

Käytä aina teria B-17, B-18, B-26 tai B-27 sahatessasi ympyröitä tai kaaria.

Ohjauskiskon sovitinsarja (lisävaruste)

Samansuntaisten ja -pituisten tai suorien sahausten tekeminen sujuu nopeammin ja siistimmin, kun kaytata ohjauskiskoa ja ohjauskiskon sovitinsarjaa. (Kuva 23) Kiinnita ohjauskisko tyontamalla ohjaustanko jalustassa olevaan neliomäiseen reikaan niin syvalle kuin se menee. Kiinnitta ruvi tiukasti kuusioavaimella. (Kuva 24) Kiinnita ohjauskiskon sovitin ohjauskiskon kiskoon. Tyonnna ohjaustanko ohjauskiskossa olevaan neliomä seen reikaan. Aseta jalusta ohjauskiskon ja kirista ruvi tiukasti. (Kuva 25)

VARO:

Käytä aina teria nro. B-8, B-13, B-16, B-17 tai 58, kun käytät ohjauskiskoja ja ohjauskiskon sovitinta.

Suojalevy (Kuva 26)

Käytä suojalevyä, kun saahaat koristeellista vaneria, muovia tms. Tämä suojaa arkoja ja herkkiä pintoja vahingoitumiselta. Sovita suojalevy koneen jalustan takaosaan.

Säloytymisen estolaite (Kuva 27)

Käytä salöytymisen estolaitetta estaaksesi tyokappaleen salöytymista. Kiinnitä salöytymisen estolaite siirtamälla koneen jalusta kokonaan eteen ja sovita laite paikalleen koneen jalustan takakautta. Kun käytat suojalevyä, kiinitä salöytymisen estolaite suojaleyn paälle.

VARO:

Säöytymisen estolaitetta ei voida käyttaa viistesahauksa tehtäessä.

HUOLTO

VARO:

Ennen koneelle tehtävi haoltotoimia on varmistettava,
että se on sammutetu ja irrotetu virtalähteesti.

Laitteen käytövarmuuden ja turvallisuuden vuoksi korjaukset ja muut huolto- ja saätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

EAAHNIKA

Tässä käytöohjeessa mainitun Makita-koneen kanssa suositellaan seuraavien lisälitteiden ja -varusteiden käytöä. Minkä tahansa muun lisäliteiten tai -varusteen käytäminen saattaa aiheuttaa loukkaantumisvaaran. Lisäliteita ja -varusteita tulee käyttaa ainoastaan niille sopivalla ravall.

GR EAPTHMATA

PPOEOXH:

Auta ta eApntnata n npooapntnata ouviotwvrai yia xpnon me to unxavna tnc MaKita nou nepiypaefai oTo eYxepio auto. H xpnon aAwwv eApntnata w npooaptnataw v npopei va eivai etnikovny ia tpaumatioo atouwv. Ta eApntnata n npooaptnata npenla va xnpoiopoiovvta movo e To oawto kai npotiEevo tpono.

Yksinomaisesti vastuullisina ilmoitamme, etta täm tuote on seuraavien standardien ja standardoitujen dokumenttien mukainen,

HD400, EN50144, EN55014, EN61000

neuvoston direktivien 73/23/EEC, 89/336/EEC ja 98/37/EC mukaisesti.

EAAHNIKA

△HAΩΣH ΣYMMOPΦΩΞHΣEK

Anawoume uno tvn movadikn ma euvn otuotoc npoiov bioketai oe uphiwvia me ta akoloutheta npotuna n tunonoineva evyppa,

HD400, EN50144, EN55014, EN61000

Tyypillinen A-painotetu aenpainetaso on 83 dB (A).

Melutasop tyopaikalla saattaa yittaa 85dB (A).

Käytä kuulosuojaimia. -

Tyypillinen kihtyvydyden painotettu tehollisarvo on 8m / s^2
