Tuotetyyppi	Sähköinen palapeli
Merkki	Makita
Malli	4322
Kategoria	Sähkösaha
Iskunpituus	18 mm
Iskuja/min	3 100 min⁻¹
Puun leikkuukapasiteetti	65 mm
Pehmeän teräksen leikkuukapasiteetti	6 mm
Kokonaispituus	207 mm
Nettopaino	1,8 kg
Virtalähde	Yksivaiheinen, kaksoiseristys (ei maadoitusta)
Nimellisjännite	230 V ~ (arvio)
Viistoleikkauskulma	0° - 45° (oikea ja vasen)
Turvalaite	Laukaisukytkin lukituspainikkeella
Terän kiinnitysjärjestelmä	Pultti kuusiokoloavaimella
Yhdensuuntainen ohjain	Valinnainen lisävaruste
Sirpalesuojus	Valinnainen lisävaruste
Pölynimurin liitäntä	Kyllä
Suojaus	Lastunsuoja
Säädettävä nopeus	Ei (malli 4322)
Huolto	Säännöllinen puhdistus, rullan voitelu
Takuu	Paikallisten määräysten mukaan

Usein kysytyt kysymykset - 4322 MAKITA

Kuinka vaihtaa Makita 4322 -palapelin terä?

Ennen toimenpidettä irrota työkalu verkkovirrasta. Löysää teräpidikkeen pulttia kuusiokoloavaimella. Aseta terä hampaat eteenpäin pidikkeen pohjaan asti varmistaen, että terän takaosa lepää rullassa. Kiristä pultti terän kiinnittämiseksi.

Kuinka säätää viistoleikkauskulma?

Irrota työkalu verkkovirrasta. Löysää pohjan takana olevaa pulttia kuusiokoloavaimella. Kallista pohjaa haluttuun kulmaan (0° - 45°). Moottorikotelon alareuna osoittaa kulman. Varmista, että terä koskettaa kevyesti rullaa, ja kiristä pultti.

Voinko käyttää sahaa metallin leikkaamiseen?

Kyllä, mutta käytä aina jäähdytysnestettä (leikkuuöljyä) estääksesi terän nopeaa kulumista. Voit myös voidella materiaalin sisäpinnan rasvalla. Pehmeän teräksen leikkuukapasiteetti on 6 mm.

Kuinka säätää nopeutta mallissa 4323?

Mallissa 4322 ei ole nopeudensäätiö. Mallissa 4323 käännä nopeudensäätöpyörää (kuva 7) säätääksesi 500 - 3100 iskua/min. Käännä kohti numeroa 6 lisätäksesi nopeutta, kohti 1 vähentääksesi. Älä väännä yli rajojen.

Kuinka liittää pölynimuri pölynkeräystä varten?

Työnnä pölynimurin letku työkalun takana olevaan aukkoon. Laske suojus (pölysuoja) ennen aloitusta. Keräys ei ole mahdollista viistoleikkauksessa.

Mitä tehdä, jos terä juuttuu leikkauksen aikana?

Vapauta heti liipaisin ja irrota työkalu verkkovirrasta. Odota terän täydellistä pysähtymistä ennen sen irrottamista. Älä koskaan väännä terää irti. Tarkista, että terä on hyvässä kunnossa ja että leikkuukapasiteettia ei ole ylitetty.

Kuinka käyttää yhdensuuntaista ohjainta suoriin leikkauksiin?

Yhdensuuntainen ohjain on valinnainen lisävaruste. Aseta se pohjan sivulla olevaan suorakaiteen muotoiseen aukkoon, kanta alaspäin. Säädä haluttu leikkuuleveys (enintään 160 mm) ja kiristä pultti. Ympyräleikkauksissa aseta kanta ylöspäin ja käytä keskiöpiikkiä.

Kuinka tehdä sisäleikkaus ilman aloitusreikää?

Kallista työkalun etuosaa eteenpäin pohjan reunalla siten, että terä on juuri pinnan yläpuolella. Käynnistä työkalu ja laske työkalun takaosaa hitaasti, kunnes terä läpäisee materiaalin. Tätä tekniikkaa kutsutaan täyspuuhyökkäykseksi.

Mitkä ovat suositellut lisävarusteet?

Suositeltuja lisävarusteita ovat yhdensuuntainen ohjain, sirpalesuojus siistejä leikkauksia varten ja Makita-pölynimuri pölynkeräykseen. Käytä vain tälle mallille suunniteltuja lisävarusteita.

Kuinka huoltaa sahaa pitkän käyttöiän varmistamiseksi?

Ennen huoltoa irrota työkalu verkkovirrasta. Puhdista säännöllisesti lastut ja vieraat esineet. Voitele rullaa ajoittain sujuvan liikkeen varmistamiseksi. Korjaukset ja säädöt tulee teettää valtuutetussa Makita-huoltokeskuksessa.

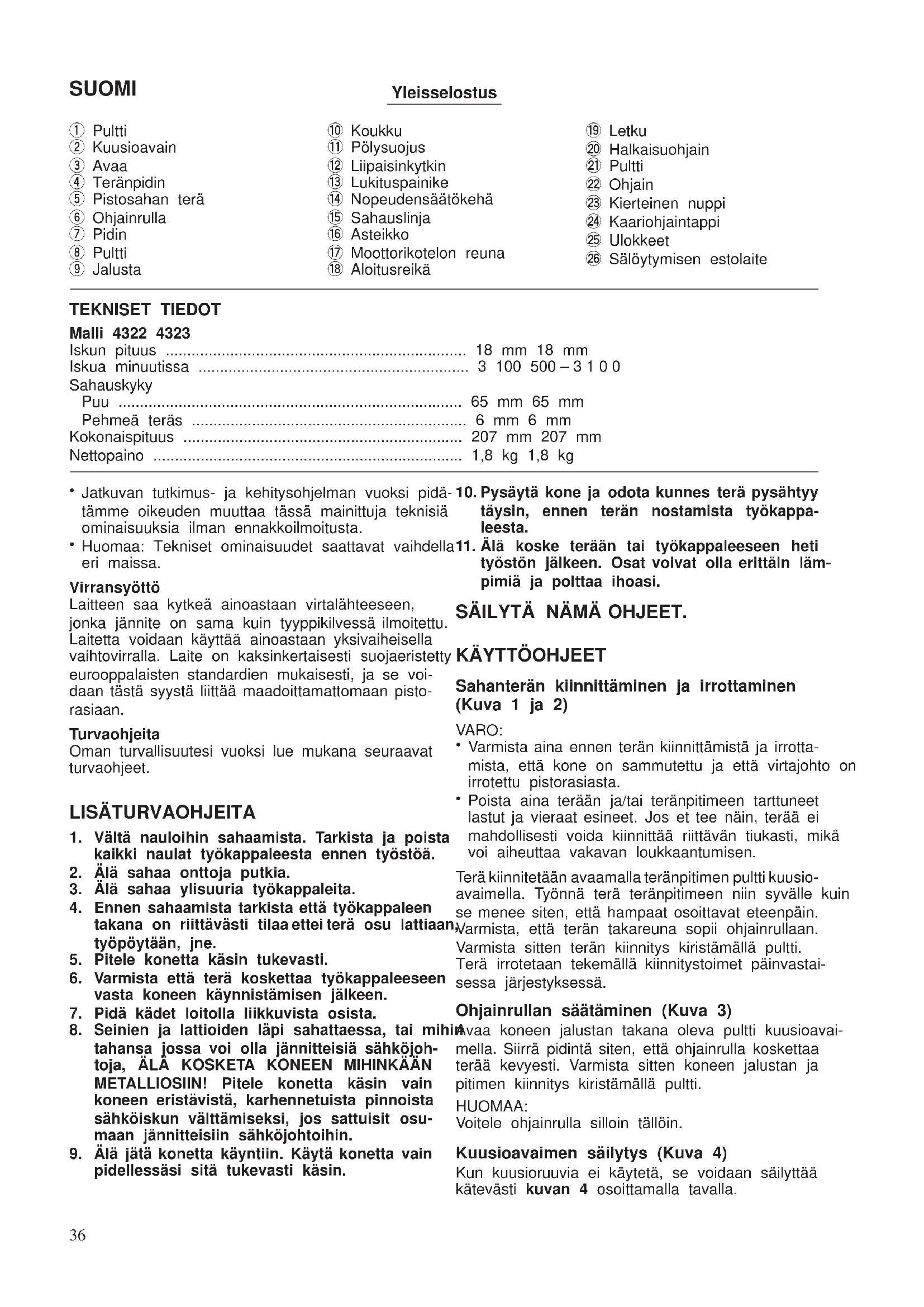

KÄYTTÖOHJE 4322 MAKITA

Alla on esitetty koneessa kaytetyt symbolit. Opetele naiden merkitys, ennen kuin kaytat konetta.

Σμβλa

Ta akoloutheta 8eivouv ta oumbola nou xpoiopoiouovtai yia to mnxavma. Bebaowte otkataaiaiveTn onmaia touc npiv ano tn xpno.

Read instruction manual.
Lire le mode d'emploi.
□ Bittie Bedienungsanleitung lessen.
Leggete il manuale di istruzioni.
Lees de gebruiksaanwijzing.
Lea el manual de instrucciones.

Leia o manual de instrufoes.
Laes brugsanvisingen.
Las brausanvisingen.
Les bruksanvisingen.
Katso kayttoohjeita.
□△iaβαoTeTic oyniexc xponc.

DOUBLE INSULATION
DOUBLE ISOLATION
DOPPELT SCHUTZISOLIERT
DOPPIO ISOLAMENTO
DUBBELE ISOLATIE
DOBLE AISLAMIENTO

□ DUPLO ISOLAMENTO
DOBBELT ISOLERET
DUBBEL ISOLERING
DOBBEL ISOLERING
KAKSINKERTAINEN ERISTYS
□△INAHMONΩ∑H

ENGLISH

① Pultti
② Kuusioavain
③ Avaa
④ Teränpidin
⑤ Pistosahan tera
⑥ Ohjainrulla
⑦ Pidin
8 Pultti
9 Jalusta

10 Koukku
1 Pólysuojus
12 Liipaisinkytkin
⑬ Lukituspainike
14 Nopeudensaatokehã
15 Sahauslinja
16Asteikko
⑰ Moottorikotel reuna
18 Aloitusreikä

19 Letku
20 Halkaisuohjain
21 Pultti
2 Ohjain
23 Kierteinen nuppi
24 Kaariohjaintappi
25 Ulokkeet
26 Saloytymisen estolaite

TEKNISET TIEDOT

Malli 4322 4323

Iskun pituus 18 mm 18 mm Iskua minuutissa 3 100 500-3 1 0 0

Sahauskyky

Puu 65 mm 65 mm

Pehmea teras 6 mm 6 mm

Kokonaispituus 207 mm 207 mm

Nettopaino 1,8 kg 1,8 kg

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidātämme oikeuden muuttaa tassā mainittuja teknisä ominaisuksia ilman ennakkoilmoitusta.
  Huomaa: Tekniset ominaisuudet saattavat vaihdella eri maissa.

Virransyöttö

Laitteen saa kytkea ainoastaan virtalähteseen, Jonka jannite on sama kuin typpikilvessä ilmoitettu. Laitetta voidaan kayttä ainoastaan yksivaiheisella vaihtoviralla. Laite on kaksinkertaisesti suojaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan tastä syystä liittä maadoittamattomaan pistorasiaan.

Turvaohjelita

Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

LISATURVAOHJEITA

1. Välta nauloihin sahaamista. Tarkista ja poista kaikki naulat työkappaleesta ennen työstöä.
2. Alā sahaa onttoja putkia.
3. Alä sahaa ylisuuria työkappaleita.
4. Ennen sahaamista tarkista etta tyokappaleen takana on riittavasti tilaa ettei tera osu lattiaan tyopoytaan, jne.
5. Pitele konetta käsin tukevasti.
6. Varmista etta tera koskettaa tyokappaleeseen vasta koneen kaynnistamisen jalkeen.
7. Pida kdet loitolla liikkuvista osista.
8. Seinien ja lattioiden lapi sahattaessa, tai mi tahansa jossa voi olla jännitteisia sahköjtoja, ALA KOSKETA KONEEN MIHINKÄN METALLIOSIIN! Pitele konetta kasin vain koneen eristävista, karhennetuista pinnoista sahköiskun välttämiseksi, jos sattuisit osumaan jännitteisiiin sahköjohtoihin.

9. Alä jatä konetta kayntiin. Kaytä konetta vain pidellessäsi sitä tukevasti kasin.

10. Pysäytä kone ja odota kunnes terä pysahtyy täysin, ennen terän nostramista työkappaleesta.

11. Alä koske teraan tai työkappaleeseen heti tyostön jälkeen. Osat voivat olla erittain lampimia ja polttaa ihoasi.

SÄLYTÄ NÄMÄ OHJEET.

KÄYTTÖOHJEET

Sahanterän kiinnittäminen ja irrottaminen (Kuva 1 ja 2)

VARO:

• Varmista aina ennen terän kiinnittämista ja irrottamista,etta kone on sammutetu ja etta virtajohto on irrotetu pistorasiasta.
• Poista aina teraan ja/tai teränpitimeen tarttuneet lastut ja vieraat esineet. Jos et tee nain, teraa ei mahdollisesti voida kiinnittaa riittavan tiukasti, mikä voi aiheuttaavakavan loukkaantumisen.

Tera kiinnitetaanavaamalla teranpitimen pultt kuusioavaimella. Tyonnata tera teranpitimeen niin syvalle kuins e menee siten, etta hampaat osoittavat eteenpain. Varmista, etta teran takareuna sopii ohjainrullaan.

Varmista sitten teran kiinnitys kiristamalla pultti.
Tera irrotetaan tekemalla kiinnitystoimet painvastaisessa järjestyksessä.

Ohjainrullan saataminen (Kuva 3)

in vaa koneen jalustan takana oleva pultti kuusioavaimella. Siirra pidintä siten, etta ohjainrulla koskettaa teraa kevyesti. Varmista sitten koneen jalustan ja pitimen kiinnitys kiristamalla pultti.

HUOMAA:

Voitele ohjainrulla silloin talloin.

Kuusioavaimen sailytys (Kuva 4)

Kun kuusioruuvia ei kayteta, se voidaan sailyttakatevasti kuvan 4 osoittamalla tavalla.

Pólysuojus (Kuva 5)

VARO:

Käytä aina suojalaseja, vaikka käyttaisit konetta polysuojus alhaalle laskettuna.

Laske polyssusus alas estaaksesi lastuja sinkkoamasta ymparistoon. Nosta se kuitenkin kokonaanylos tehdessasi viistesahauksia.

Kytkimen käytäminen (Kuva 6)

VARO:

Varmista aina ennen koneen kaynnistamista, etta liipaisinkytkin toimii moitteettomasti ja etta se palautuu vapautettaessa "OFF" asentoon.

Kone käynistetaan yksinkertaisesti painamalla liipaisinta. Kone pysaytetaan vapauttamalla liipaisin. Kone saadaan käymän jatkuvasti painamalla liipaisinta ja painamalla lukituspainike sisän. Kone vapautetaan tasta lukitusasennosta painamalla liipaisin kokonaan sisän ja vapauttamalla se.

Nopeudensaatokeha (Kuva 7)

Ainoastaan malli 4323

Koneen nopeutta voidaan saataa vapaasti valillä 500 - 3 100 iskua minuutissa kaantamalla nopeude saatokehää. Nopeus kasvaa, kun kehää kaannetaan numeron 6 suuntaan. Vastaavasti nopeus pienenee, kun kehää kaannetaan numeron 1 suuntaan. Valitse sahattavalle tyokappaleelle sopiva nopeus alla olevasta taulukosta. Oikea nopeus saattaa kuitenkin vaihdella tyokappaleen tyypin ja paksuuden mukaan. Yleisesti otaen suurempi nopeus mahdollistaa tyokappaleen nopeamman sahaamisen, mutta lyhentä terän kayttöikää.

Sahattava työkappale	Säätökehän lukema
Puu 5 - 6
Pehmeä teräs 3 -	6
Ruostumaton teräs 3	- 4
Alumiini	3 - 6
Muovit	1 - 4

VARO:

Nopeudensaatokehaa voidaan kaantaa ainoastaan numeroon 6 saakka ja takaisin numeroon 1. Alapakota kehaa numeron 6 tai 1 ohi. Muutoin nopeudensaatotoiminto saattaa lakata toimimasta.

Koneen käytäminen (Kuva 8)

VARO:

Pida koneen jalusta aina suorassa tyokappaletta vsten. Jos et toimi nain, tera saattaa murtua aiheuttaenvakavan loukkaantumisen.

Käynnista kone ja odota, kunnes tera on saavuttanut tayden käyntinopeuden. Aseta kone sitten tasaisesti tyokappaleen paalle ja liikuta konetta kevyesti aiem-min merkittya sahauslinjaa pitkin. Liikuta konetta erittain hitaasti, kun saaat kaarevia linjoja.

Viistesahaus

VARO:

• Varmista aina ennen koneen jalustan kallistamista, etta kone on sammutetu ja etta virtajohto on sammutetu pistorasiasta.
  Nosta polysuojus kokonaan ylos ennen viistesaha- uksen tekemista.

Koneen jalustaa kallistamalla voidaan tehdä millainen 0^ - 45^ (vasempaan tai oikeaan) valillä oleva viistesahaus tahansa. (Kuva 9)

Avaa koneen jalustan takana oleva pultti kuusioavaimella. Siirra koneen jalustaa siten, etta pultti on koneen jalustassa olevan ristin muotoisen aukon keskella. (Kuva 10)

Kallista koneen jalusta haluamaasi kulmaan. Moottorikotelon reuna osoittaa viistekulman. Tarkista teran takareunan ja ohjainrullan valinen kosketus ja varmista sitten koneen jalustan kiinnitys kiristamalla ruuvi. (Kuva 11)

Liitosreunan sahaaminen (Kuva 12)

Avaa koneen jalustan takana oleva pultti kuusioavaimella ja siirra sitten koneen jalusta kokonaan taakse. Varmista lopuksi koneen jalustan kiinnitys kiristamallä

Katkaisu

eKatkaisu voidaan tehdä kahdella eri ravalla A tai B.

A) Poraamalla aloitusreikä: Kun haluat tehdä katkaisun sahaamatta tulouraa reunasta saakka, poraa lapimitaltaan vahintään 12 mm suuruinen aloitusreikä. Aloita sahaaminen asettamalla terä tahan reikään. (Kuva 13)
B) Pistosahaus: Aloitusreikaa eika tulouraa tarvita, kun toimit seuraavasti:

1. Kallista konetta ylos jalustan etureunastasitten,ettarenan karki asettuu juuri tyokappaleen ylapuolle.(Kuva 14)
2. Paina konetta siten, etta jalustan etureuna ei liiku, kun kaynnistat koneen ja lasket koneen takapaata hitaasti ja varovasti.
3. Kun tera lapäisee työkappaleen, laske koneen jalustaa hitaasti työkappaleen pintaan.
4. Pääta sahaus normaalin tupaan.

Reunojen viimeistely (Kuva 15)

Reunojen viemeistely ja mittojen hienosaat to tehdaan liikuttamalla tera varovasti sahausreunaa pitkin.

Metallin sahaaminen

Käytä aina tarkoitukseen sopivaa lastuamisnestettä metallia sahatessasi. Jos et toimi nain, terä kuluu huomattavasti nopeammin. Lastuamisnesteen sijaan voidaan käyttaa tyokappaleen alapintaan siveltävää rasvaa.

Roskien poistaminen (Kuva 16)

Työskentelystä tulee siistä, kun koneseen liitetään VARO:

Makitan polynimuri. Tyonnä polynimurin letku koneenSäöytymisen estolaitetta ei voida käyttaa viistesatakaosassa olevaan aukkoon. Laske polysuojus hauksia tehtäessä.

VARO:

Roskien poistamista ei voida käyttaa tehtäessä viistu sahauksia.

Halkaisuohjainsarja

(erikseen myytävä lisävaruste)

VARO:

Varmista aina ennen lisälitteiden kiinnittämista ja irrottamista, etta kone on sammutetu ja etta virtajol on irrotetu pistorasiasta.

Säloytymisen estolaite

(erikseen myytäv lisavaruste) (Kuva 21)

Tyokappaleen saloytyminen voidaan estaa kayttamalla saloytymisen estolaitetta. Saloytymisen estolaite kiinnitetaan siirtamalla koneen jalusta kokonaan eteen ja tyontamalla laite koneen jalustassa olevien kahden ulokkeen valin.

VARO:

Säloytymisen estolaitetta i voida käyttaa viistesa-hauksia tehtäessä.

HUOLTO

VARO:

Ennen koneelle tehtävi haultotoimia on varmistettava, etta se on sammutetu ja irrotetu virtalähteesti.

Laitteen käytövarmuuden ja turvallisuuden vuoksi korjaukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

1) Suora sahaus (Kuva 17 ja 18)

TAKUU

Takaamme Makita-laitteet kunkin maan lakisaateisten
märäysten mukaisesti. Takuu ei mata normalista
kulumisesta, ylikuormituksesta tai virheellisestä käsittelysta johtuvia vaurioita. Jos valittamisen aihetta
ilmenee, pyydämme lahettäaan purkamattoman
laitteen yhdessä oheisen TAKUUTODISTUKSEN
kanssa kauppialesi tai Makitan huoltokesukseen.

2) Pyorea sahaus (Kuva 19 ja 20)

Kun sahaat lapimitaltaan enintaan 170 mm:nympyroita tai kaaria, kiinnitta halkaisuohjain seuraavasti.

Työnnä halkaisuohjain koneen jalustan sivussa olevaan nelikulmaiseen aukkoon siten, etta halkaisuohjain osoittaa ylospain. Työnnä kaariohjaintappi jommankumman ohjaimessa olevan reian lapi. Varmista tapin kiinitys ruvaamalla kierteinen nuppi kiinn puikkoon. Siirä sitten halkaisuohjain haluamaasi sahattavaa lapimittaa vastaavaan asentoon ja kirstä pultti paikalleen. Siirä lopuksi koneen jalusta kokonaan eteen.

EAAHNIKA

Tassä käyttoohjeessa mainitun Makita-koneen kanssa suositellaan seuraavien lisälaitteiden ja -varusteiden käyttoa. Minkä tahansa muun lisälaitteen tai -varusteen käytäminen saattaa aiheuttaa loukkaantumisvaaran. Lisälaitteita ja -varusteita tulee käyttaa ainoastaan niille sopivalla ravall.

GR EAPTHMATA

PPOEOXH:

Auta ta aptnata n npoaptnmuata ouviotwta yia xpno n e to unxavna tnc MaKita nou
Tepiypadetai oto exyeipidio auto. H xpn an aaawv eaptnatwv n npoaptnatwv npopei va evau
Enikivuvnyia tpaumato atouw. Ta eaptnata n npoaptnmuata npenla va xpnoiopoiouvtai
movo e to owoTo kai npotiOevo tpono.

• Rip fence set • Ensemble de guide parallele • Parallelanschlagsatz • Gruppo guía de apoyo • Conjunto de vedações para escaricação • Parallelanslagssæt • Parallellanslagssats • Ripevernsett • Halkaisuohjainsarja • Προστατευτικό σύνολo σχιοματος
• Hex wrench • Clé hexagonale • Innensechskantschlüssel • Chiave esagonale • Inbussleutel • Lleave hexagonal • Chave hexagonal • Unbrakonøgle • Sexkantsnýckel • Sekskantnøkkel • Kuusioavain • Eξayωνικό κλειδί
• Hose 28 • Tuyau 28 • Schlauch 28 • Manicotto 28 • Slang 28 • Manguera 28 • Mangeira 28 • Slang 28 • Slang 28 • Letku 28 • Σωλήνα 28
• Anti-splintering device • Dispositif anti-éclat • Spanreiβschutz • Dispositivo antischeggiamento • Antisplinterinrichting • Dispositivo antiastillas • Mechanismo de anti-fragmentação • Oprift-stopper • Flisningssskydd • Antiflisinnretning • Säljytymisen estolaite • Σισκευή αποφυγής σκληθρών
·Jig saw blade ·Lame de scie sauteuse ·Sägeblatt ·Lama seghetto alternatively ·Figuurzaagblad ·Hoja de sierra de calar ·Lámina da serra de vaivém ·Stiksavsklinge ·Sticksågsblad ·Stikksagblad ·Pistosahan terä ·Λαμa παλινδρομικόη πριονιου
Blade type Teeth per inch Cutting length
No. 51 24 65 mm
No. 58 8 80 mm
No. 59 8 80 mm
No. B-10 9 80 mm
No. B-11 9 75 mm
No. B-12 6 80 mm
No. B-13 8 80 mm
No. B-14 18 50 mm
No. B-15 12 50 mm
No. B-16 6 80 mm
No. B-17 6 70 mm
No. B-18 14 45 mm
No. B-19 12 65 mm
No. B-21 12 75 mm
No. B-22 24 50 mm
No. B-23 14 50 mm
No. B-24 32 50 mm
No. B-25 9 75 mm
No. B-26 9 70 mm
No. B-27 24 50 mm
No. B-16L 6 150 mm
No. BR-13 9 64 mm

ENGLISH

Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan valtuuttamana allekirjoittanut, Yasuhiko Kanzaki, vakuuttaa etta tamä tuote

(Sarjanro:sarjan tuotantoa)

valmistanut Makita Corporation Japanissa vastaa seuraavia standardeja tai stardaroituja asiakirjoja

HD400, EN50144, EN55014, EN61000*

neuvoston direktiivien 73/23/EEC, 89/336/EEC ja 98/37/EC mukaisesti.

*1. tammikuuta 2001

EAAHNIKA

AHANJSEH SYMMOPQENEK

O unoypaphy, Yasuhiko Kanzaki, Eouiootnevoos ano Tny eapia Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan, oTu auto to npoiov

(AuivAp.:napaywnoipac)

kataokeuaopevo ano tvn Etaipeia Makita otny Ianwvia, Bioketai oe ouuowvia pe ta akolouba npotuna n Tunonoinpeva eyypaa,

HD400, EN50144, EN55014, EN61000*, ouΦwva με TIG Oδnyiε tsou Σuβouλfou, 73/23/EEC, 89/336/EEC kai 98/37/KE.

*1 januari 2001

*1ns lavouapiou 2001

Yasuhiko Kanzaki

CE 98

Director Direktor

Direktor Johtaja

Direktor AieuOuvtns

MAKITA INTERNATIONAL EUROPE LTD.

Mallin melutaso ja tärinä 4322 / 4323

Tyypillinen A-painotettu aanenpainetaso on 83 dB (A).

Melutasoyopakalla saattaa ylltt85dB(A).

• Kayta kuulosuojaimia.

Tyypillinen kihtyvydyden painotettu tehollisarvo on 5m / s^2

EAAHNIKA

O6puBos Kai Kpa8aoutou movTeAou 4322/4323

H tumikn A-epoupeyn nxtiin nion eiva 83 dB (A).

H Evtaon nXou uno ouvOKeC epyaiaoc npopei va unepbei ta 85 dB (A).

-Φopate wtoaonifεs.

H tumikn aia tnc metpouevns piac tou mecou tetpayuvou nts eniraxuvonc eivai 5 m/s2.

Makita Corporation

Anjo, Aichi, Japan

Made in Japan

884187A991
