Produkttyp	Elektrisk sticksåg
Märke	Makita
Modell	4322
Kategori	Elektrisk såg
Slaglängd	18 mm
Slag/min	3 100 min⁻¹
Träkapacitet	65 mm
Mjukstålskapacitet	6 mm
Total längd	207 mm
Nettovikt	1,8 kg
Strömförsörjning	Enfas, dubbelisolerad (utan jordning)
Märkspänning	230 V ~ (uppskattning)
Geringsvinkel	0° till 45° (höger och vänster)
Säkerhetsanordning	Avtryckare med spärrknapp
Bladfästessystem	Bult med insexnyckel
Parallellanslag	Tillbehör (extra)
Splitterskydd	Tillbehör (extra)
Dammsugaranslutning	Ja
Skydd	Spånskydd
Variabel hastighet	Nej (modell 4322)
Underhåll	Regelbunden rengöring, smörjning av löprulle
Garanti	Enligt lokala bestämmelser

Vanliga frågor - 4322 MAKITA

Hur byter man bladet på sticksågen Makita 4322?

Innan något ingrepp, koppla bort maskinen. Lossa bulten på bladhållarstången med hjälp av insexnyckeln. Sätt i bladet med tänderna framåt ända ner i stången, se till att bladets baksida vilar mot löprullen. Dra åt bulten för att fästa bladet.

Hur ställer man in geringsvinkeln?

Koppla bort maskinen. Lossa bulten på baksidan av basen med insexnyckeln. Luta basen till önskad vinkel (0° till 45°). Motorkroppens nedre kant visar vinkeln. Se till att bladet lätt vidrör löprullen, dra sedan åt bulten.

Kan jag använda sågen för att skära i metall?

Ja, men använd alltid kylvätska (skärvätska) för att undvika snabbt slitage på bladet. Du kan även smörja materialets insida med fett. Kapaciteten för mjukstål är 6 mm.

Hur justerar man hastigheten på modell 4323?

Modell 4322 har ingen hastighetsvariation. För modell 4323, vrid hastighetsregleringsratten (fig. 7) för att justera mellan 500 och 3 100 slag/min. Vrid mot siffran 6 för ökad hastighet, mot 1 för minskad. Forcera inte förbi stoppena.

Hur ansluter man en dammsugare för dammuppsamling?

Sätt dammsugarslangen i öppningen på maskinens baksida. Sänk skyddet (dammskyddet) innan du börjar. Uppsamling är inte möjlig vid geringssågning.

Vad gör man om bladet fastnar under sågning?

Släpp omedelbart avtryckaren och koppla bort maskinen. Vänta tills bladet stannat helt innan du lossar det. Forcera aldrig för att ta bort bladet. Kontrollera att bladet är i gott skick och att kapaciteten inte överskrids.

Hur använder man parallellanslaget för raka snitt?

Parallellanslaget är ett tillbehör (extra). Sätt det i det rektangulära hålet på sidan av basen med hälen nedåt. Justera önskad snittbredd (upp till 160 mm) och skruva åt bulten för att fästa det. För cirkelsnitt, placera hälen uppåt och använd spikaxeln.

Hur gör man ett inre snitt utan starthål?

Luta maskinens framsida framåt så att basens kant är på underlaget och bladet precis ovanför ytan. Starta maskinen och sänk långsamt baksidan tills bladet går genom materialet. Denna teknik kallas angrepp i massivt trä.

Vilka tillbehör (extra) rekommenderas?

Rekommenderade tillbehör inkluderar parallellanslaget, splitterskyddet för rena snitt, och Makita-dammsugaren för dammuppsamling. Använd endast tillbehör avsedda för denna modell.

Hur underhåller man sågen för lång livslängd?

Före allt underhåll, koppla bort maskinen. Rengör regelbundet spån och främmande föremål. Smörj löprullen då och då för smidig rörelse. Reparationer och justeringar bör utföras av en auktoriserad Makita-verkstad.

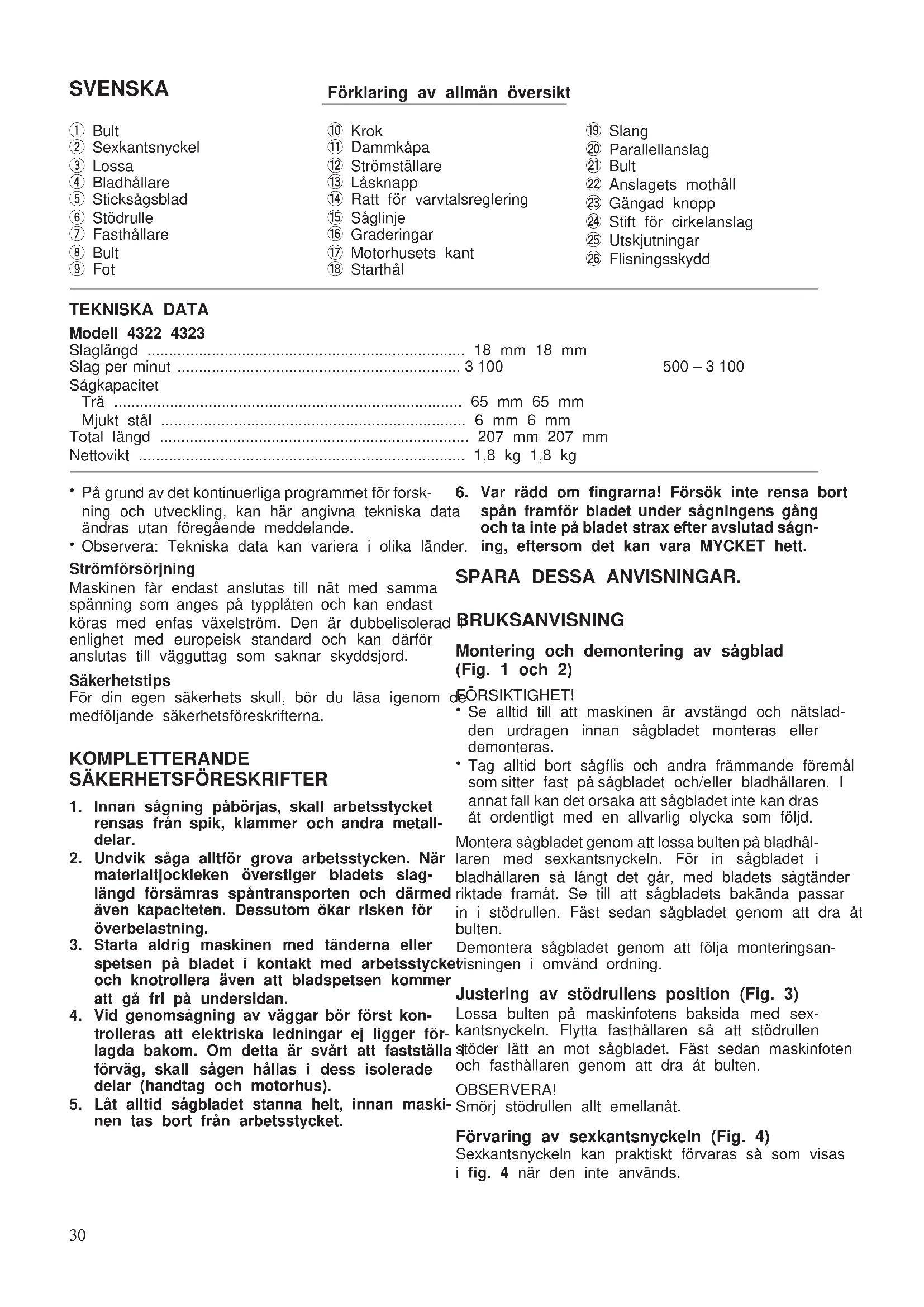

BRUKSANVISNING 4322 MAKITA

Det foljande visar de symboler som anvands for den har maskinen. Se noga till att du forstar deras inne innan maskinen anvands.

Symbolene

Förklaring av allmän översikt

① Bullt
② Sexkantsnyckel
③ Lossa
④ Bladhällare
⑤ Sticksågsblad
6 Stodrulle
⑦Fasthãllare
Bult
⑨ Fot

10Krok
Dammkapa
⑫ Strömställare
13 Lasknapp
Ratt for varvtalsreglering
15 Saglinje
16 Graderingar
17 Motorhusets kant
18 Starthal

19 Slang
20 Parallelanslag
② Bult
2 Anslagets mothall
23 Gangad knopp
24 Stift for cirkelanslag
25 Utskjutningar
26 Flisningsskydd

TEKNISKA DATA

Modell 4322 4323

Slagländ

Slag per minut

Sagkapacitet

Tra

Mjukt stal

Total langd

Nettovikt

• På grund av det kontinueregiga programmet För forskning och utveckling, kan har angivna tekniiska dataändras utan foregående meddelande.
• Observera: Tekniska data kan variera i olikaalander.

18 mm 18 mm
3100

500-3100

65 mm 65 mm
6mm 6 mm
207 mm 207 mm
1,8 kg 1,8 kg

Strömförsörjning

Maskinen fär endast anslutas till nat med sama spanning som anges på typplaten och kan endast koras med enfas vaxelström. Den ar dubbelisolerad enlighem med europeisk standard och kan dārfor anslutas till vagguttag som saknar skyddsjord.

Sakerhetstips

For din egen sakerhets skull, bör du lasaigenom medfoljande sakerhetsforeskrifterna.

KOMPLETTERANDE SÄKERHETSFORESKRIFTER

1. Innan sāgning pāborjas, skall arbetsstycket rensas fran spik, klammer och andra metall-delar.
2. Undvik saga alltfor grova arbetsstycken. Nar materialtjockleken overstiger cladets slaglangd forsamras spanstransporten och darmed även kapaciteten. Dessutom ökar risken for overbelastning.
3. Starta aldrig maskinen med tänderna eller spetsen på bladet i kontakt med arbetsstycke och knotrollera även att bladspetsen kommt att gå fri på undersidan.
4. Vid genomsågning av vaggar bør forst kontrolleras att elektriska ledninger ej ligger forlagda bakom. Om detta ar svart att faststalla forvag, skall sagen hallas i dess isolerade delar (handtag och motorhus).

5. Lat alltid sagbladet stanna helt, innan maskinen tas bort fran arbetsstycket.

6. Var radd om fingrarna! Försök inte rensa bort
   a span framfor bladet under sängingensgang
   och ta inte på bladet strax after avslutad sagn-
   er, eftersom det kan vara MYCKET hett.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

Montering och demontering av sagblad (Fig. 1 och 2)

dORsIKTIGHET!

• Se alltid till att maskinen ar avstangd och natsladen urdragen innan sagbladet monteras eller demonteras.
• Tag alltid bort sagflis och andra främande foremål som sitter fast på sagbladet och/eller bladhällaren. I annat fall kan det ansaka att sagbladet inte kan dras Åt ordentligt med en allvarlg olycka som följd.

Montera sāgbladet genom att lossa bulten på bladhällaren med sexkantsnyckeln. För in sāgbladet i bladhällaren sä langt det gär, med bladets sāgtänderriktade framåt. Se till att sāgbladets bakända passar in i stödrullen. Fäst sedan sāgbladet genom att dra at bulten.

1. Demontera sagbladet genom att folja monteringsan-1, Petisningen i omvänd ordning.

Justering av stödrullens position (Fig. 3)

Lossa bulten pa maskinfotens baksida med sexkantsnyckeln. Flytta fasthällaren sa att stödrullen stoder latt an mot sagbladet. Fust sedan maskinfoten och fasthällaren genom att dra at bulten.

OBSERVERA!

Smorj stodrullen allt emellanat.

Förvaring av sexkantsnyckeln (Fig. 4)

Sexkantsnyckeln kan praktiskfforvaras sa som visasi fig.4 nar den inte anvands.

Dammkapa (Fig. 5)

FÖRSIKTIGHET!

Använd alltid skyddsglasögon även om maskinen används med dammkápan nedsänkt.

Sank dammkapan for att forhindra att flis och span flyger ivag. Dammkapan maste dock hojas hela vagen vid vinkelsagning.

Strömställarens Funktion (Fig. 6)

FÖRSIKTIGHET!

Kontrollera alltid att stromstellaren fungerar felfritt oc atergar till det avstangda laget "OFF" nar den slapinnan natsladden sats i.

Tryck helt enkelt på strömställaren für att starta maskinen. Slapp strömställaren für att stanna. Tryck på strömställaren och tryck sedan in lasknappen for kontinuierlig drift. Tryck in strömställaren helt och slapp den sedan für att stanna maskinen från det lästa laget.

Ratt for varvtalsreglering (Fig. 7)

Endast for 4323

Maskinens varvthal kan stallas in steglost mellan 500 och 3 100 slag per minut genom att vrida ratten for varvitalsreglering. Hogre varvthal erhalles om ratten U vrids i riktning mot siffran 6. Lagre varvthal erhalles o ratten vrids i riktning mot siffran 1. Se i tabellen ne for att valja det varvthal som bast passar det arbetsstycke som sha sagas. Det lampliga varvtalet kan dock variera beroende pa arbetsstcyckets tjocklek. Generell sett kan du genomfora sagningen snabbare med ett hogre varvthal, men sagbladets livslangd reduceras.

Arbetsstycke som skasågas	Siffra på ratten für varvntsreglering
Trä 5-6
Mjukt stål 3 - 6
Rostfritt stål 3 - 4
Aluminium 3 - 6
Plast	1 - 4

FÖRSIKTIGHET!

Ratten for varvtsreglering kan endast vridas till 6 och tillbaka till 1. Om ratten vrids forbi 6 aller 1 vald kan varvtsregleringen upphora att fungera.

Drift (Fig. 8)

FÖRSIKTIGHET!

Häll alltid maskinfoten plant mot arbetsstycket. I annat fall kan sagbladet brytas av med en allvarlig olycka som följd.

Satt pa maskinen och vanta tills sagbladet uppnatt full hastighet. Vila sedan maskinfoten plant mot arbetsstycket, och for maskinen langsamt framat langs den i forvag utmärkta saglinjen. For maskinen mycket langsamt framat vid kurvsagning.

Vinkelsågning

FÖRSIKTIGHET!

• Se alltid till att maskinen ar avstängd och natsladden urdragen innan maskinfoten lutas at sidan.
• Höj dammkāpan hela vägen före vinkelsågning.

Med maskinfoten lutad kan du utfora vinkelsågning vid valfri vinkel mellan 0^ och 45^ (vänster eller hoger). (Fig. 9)

Lossa bulten pa maskinfotens baksida med sex-kantsnyckeln. Flytta maskinfoten sa att bulten ar i

position mitt i den korsformade skaran i maskinfoten. (Fig. 10)

Luta maskifoten tills den onskade vinkeln ar installd. Motorhusets kant indikerar vinkeln. Kontrollera att sagbladets bakre kant ligger an mot stodrullen, och ffast sedan maskifoten genom att dra at bulten.

(Fig. 11)

Sångning mot vagg (Fig. 12)

Lossa bulten på maskinfotens baksida med sexkantsnyckeln, och skjut sedan maskinfoten helt bakat. Fäst sedan maskinfoten genom att dra at bulten.

Jtsagning

Borra 12 mm i diameter for att gora en utsagning utan att behova saga in fran kanten av arbetsstycket. Satt i sagbladet i halet och genomfor utsagningen. (Fig. 13)

B) Hålsågning: Du behöver inte förborra ett hal ellersaga dig in frän kanten om du försiktigt gör enligt följande.

1. Luta maskinen framat mot fotens fremkant med sagbladets spets i position rakt ovenfor arbetsstyckets yta. (Fig. 14)
2. Tryck mot maskinen sa att fotens framkant inter ror sig nar maskinen satts pa, och sank maskinens bakanda langsamt och forsiktigt.
3. Sank sakta maskinens fot mot arbetsstyckets yta nar sagbladet borja sagaigenom arbetsstycket.
4. Genomfor sagningen pa vanligt satt.

Att jämna till kanter (Fig. 15)

Iat sagbladet latt folja kanterna for att jämna till dem ell er for att gora smärre justeringar av arbetsstykcts storlek.

Metallsågning

Använd alltid att lampligt kylmedel (skärolja) vid sängning i metall. I annat fallkommen sāgbladet att slita kraftigt. Istället for att använda att kylmedel kan arbetsstykcts undersida fettes in.

Dammutsugning (Fig. 16)

Genom att ansluta maskinen till en Makita dammsugare fardu en ren arbetsmiljo vid sagarbetet. Satt dammsugarslangen i hallet som finns i maskinens bakanda. Sank dammkapan fore drift.

FÖRSIKTIGHETI!

Det gär inte att ansluta en dammsugare vid vinkel-sägning.

Parallellanslagssats (extra tillbehör)

FÖRSIKTIGHET!

Se alltid till att maskinen ar avstangd och natsladden urdragen innan tillbehör monteras aller demonteras.

1) Rak sāgning (Fig. 17 och 18)

1. Ett parallellanslag kan anvandas vid upprepad sa
   sagning av arbetsstycken som ar mindre an sta
   160 mm breda for att f snabb, ren och rak
   sagning. Montera parallellanslaget genom att fora
   in det i det fyrkantiga halet pa maskinfotens sida
   med anslagets mothall riktat nerat. Skjut parallell
   anslaget till den onskade sagbredden och fast det
   sedan i lage genom att dra at bulten.

2) Cirkelsågning (Fig. 19 och 20)

Montera parallellanslaget enigt nedan vid sagning av cirklar eller bagar med en radie pa minredan 170~mm For in parallellanslaget i det fyrkantiga halet pa maskinfotens sida med anslagens mothall riktat uppat. Satt i cirkelanslagets stift i det ena av de två halen i anslagens mothall. Skruva fast den gängade knoppen pa stiftet for att fasta stiftet. Skjut sedan parallellanslaget till den onskade sagradien, och fasp det i lage genom att dra at bulten. Skjut direfter maskinfoten anda framat.

Flisinngsskydd (extra tillbehör) (Fig. 21)

Flisningsskyddet anvands for att fä ett flis- och splitterfritt sāgarbete. Montera flisningsskyddet genom attfora maskinfoten hela vagen framat och sedan skjuta in det mellan de tvà utskjutninqarna pa maskinfoten. FÖRSIKTIGHET! Flisningsskydd kan inte anvandas vid vinkelsågning.

UNDERHÄLL

FÖRSIKTIGHET!

Förvissa dig alltid om att nätkabeln dragits ut ur vagguttaget och att maskinen ar frankopplad innan nagot arbete utförs på maskinen.

For att bibehalla Produkten sakerhet och tillforlitig- het, bor alltid reparationer, underhalssservice och Justeringar utforas av auktoriserad Makita serviceverkstad.

GARANTI

Vi ger garantier for MAKITA's maskiner enigt lagstadgade foreskrifter i olika lander. Skador och felaktigher som kan hanforas till normal forslitning, overbelastning och felaktig hantering omfattas ej av denna garanti. Vid reklamation skull du sanda in hela maskinen, icke isarragen, tillsammans med det bifogade GARANTIBEVISET (och kvitto/faktura), till din aterforsäjare aller till en auktoriserad MAKITA serviceverkstad.

NORSK

Hastighetsskive (Fig. 7)

Gjelder kun modell 4323

Maskinens hastighet kan justeres trinnlost mellom til

500 og 3 100 slag per minutt ved á dreie pa I hastighetsskiven. Hastigheten øker narr skiven dreies

1. Innstikskjaerig kan gjores med en av to metoder, A. Søller B.

Einpussing av kanter (Fig. 15)

For a trimme kantene ellgore dimensjonelle justeringer, lar du bladet g langsnittkantene.

Metallskjæring

Bruk alltid en egnet kjolevæske (smoreolje) ved skjaering av metall. Hvis dette不克 gjores kan det forarsake stor slitasje på bladet. Undersiden av emnet kan smores med fett istedet for a bruke kjolevæske.

Dessa tillbehör eller tillsatser rekommenderas endast for användning tillsammans med din Makita maskin som specifieras ienna bruksanvisning. Användning av andra tillbehörller tillsatser kan medfora risk for personskador. Tillbehören och tillsatserna fär endast användas på lampligt och där for avsett satt.

N TILBEHØR

NB!

Buller och vibration hos modell 4322/4323

Den typiska A-vagda ljudtrycksnivan ar 83 dB (A).

Bullernivān under págāende arbete kan överstiga 85 dB (A).

Anvand horselskydd

Det typiskt vägda effektivvardet for acceleration ar 5 m/s².
