Produkttype	Elektrisk stikksag
Merke	Makita
Modell	4340T
Slaglengde	26 mm
Tomgangshastighet	2800 slag/min (fast)
Maksimal skjæredybde i tre	110 mm
Maksimal skjæredybde i stål	10 mm
Vekt	2,4 kg
Total lengde	239 mm
Strømforsyning	Enfase, 230 V~ (dobbeltisolert, uten jording)
Orbital bevegelse	4 posisjoner (0, I, II, III) for forskjellige kuttetyper
Skråskjæring	Base kan vippes opp til 45° (venstre og høyre)
Antispaltanordning	Ja (avtakbar)
Støvavsugstilkobling	Ja (tilbehør) for støvoppsamling
Parallellanslag	Ja (tilbehør) for rette kutt opp til 160 mm
Sirkelanslag	Ja (tilbehør) for sirkulære kutt opp til radius 170 mm
Bladskiftesystem	Verktøyløs (åpning av verktøyet)
Lydtrykksnivå	83 dB(A)
Vibrasjon	8 m/s²
Dobbeltisolering	Ja, i samsvar med europeiske standarder (HD400, EN50144, etc.)

Ofte stilte spørsmål - 4340T MAKITA

Hvordan bytte sagblad på Makita 4340T stikksag?

For å bytte blad, åpne verktøyåpningen til angitt posisjon (Fig. 1). Sett bladet inn i klemkragen til de to fremspringene ikke lenger er synlige (Fig. 2). Sett åpningen tilbake i opprinnelig posisjon. Trekk i bladet for å verifisere at det er godt festet. For å fjerne bladet, åpne åpningen og trekk bladet mot basen.

Hvordan justere skjærehastigheten?

Modell 4340T har en fast hastighet på 2800 slag/min. For modellene 4340CT og 4340FCT kan du justere hastigheten fra 800 til 2800 slag/min ved å dreie på justeringshjulet. Drei mot tall 5 for maksimal hastighet og mot 1 for minimum.

Hvordan utføre et skråkutt?

Løsne bolten bak på basen med unbrakonøkkelen. Flytt basen slik at bolten er i midten av vinkelslissen. Vipp basen til ønsket vinkel (0° til 45° mot venstre eller høyre). V-hakket på girkassen viser vinkelen. Stram bolten godt.

Hvordan bruke parallellanslaget?

Sett parallellanslaget inn i det rektangulære hullet på siden av basen, med anslaget vendt nedover. Plasser det i ønsket skjærebredde (opp til 160 mm) og stram bolten. For sirkulære kutt, monter parallellanslaget vendt oppover og bruk sirkelanslagsstiften.

Hvordan bruke sirkelanslaget?

Sett parallellanslaget inn i det rektangulære hullet på basen, vendt oppover. Sett sirkelanslagsstiften inn i et av hullene på beskyttelsesguiden. Skru den gjengede bolten på stiften for å feste den. Plasser parallellanslaget på ønsket skjæreradius (opp til 170 mm) og stram bolten. Skyv basen helt frem.

Hvordan installere støvavsugstilkoblingen?

Sett kroken på støvavsugstilkoblingen inn i hullet på basen (Fig. 16 og 17). Tilkoblingen kan monteres på begge sider. Koble deretter til en Makita støvsuger. For å fjerne den, følg motsatt prosedyre uten å bruke makt for å unngå å skade kroken.

Hvilke bladtyper anbefales for å kutte metall?

For å kutte metall, bruk egnede blad (for eksempel referansene B-8, B-13, B-16, B-17 eller 58 for retteskjøringsguiden). For sirkulære kutt, bruk blad B-17, B-18, B-26 eller B-27. Se bruksanvisningen for spesifikke anbefalinger.

Hvordan utføre et innvendig kutt uten start hull?

Plasser verktøyet med forkanten av basen like over materialets overflate. Trykk på verktøyet slik at forkanten ikke beveger seg, slå på, senk deretter langsomt baksiden av verktøyet. Når bladet trenger gjennom materialet, senk basen ned på overflaten. Fullfør kuttet som normalt.

Hvordan vedlikeholde stikksagen?

Før noe vedlikehold, koble verktøyet fra strømmen. Rengjør lampelinsen med en tørr klut. Smør rullen av og til. Reparasjoner og justeringer må utføres av et Makita-serviceverksted for å sikre sikkerhet og pålitelighet.

Hva gjør jeg hvis sagen ikke starter?

Sjekk at verktøyet er koblet til og at avtrekkeren fungerer som den skal. Forsikre deg om at låseknappen ikke er aktivert. Hvis problemet vedvarer, få verktøyet kontrollert av et Makita-serviceverksted. Ikke forsøk å reparere det selv.

BRUKSANVISNING 4340T MAKITA

Folgende viser de symblene som brukes for maskinen. Det er viktig Å forstå betydningen av disse før maskinen tas i bred.

Symbolit

Slaglaengde 26 mm 26 mm 26 mm

Skarekapacitet

Laengde 239 mm 239 mm

Vægt 2,4 kg 2,4 kg 2,4 kg

Denne maskine er beregnet til savning i trea, plast- og metalmaterialer. Takket vare det omfattende udvalg i tilbehør og savklinger, kan maskinen anvendes til mange formal og er velegnet til at save buer og cirkler.

Netsspanding

Smør styrevevalsen med mellelemrum.

Opbevaring af unbrakonglen (Fig. 4)

Sikker og blod start, da startchok forebygges.

Kontroller altid, at maskinen er slæt fra, og at netstikket er trukket ud af stikkontakten, for maskinens sal skråstilles.

Montering av sagbladet

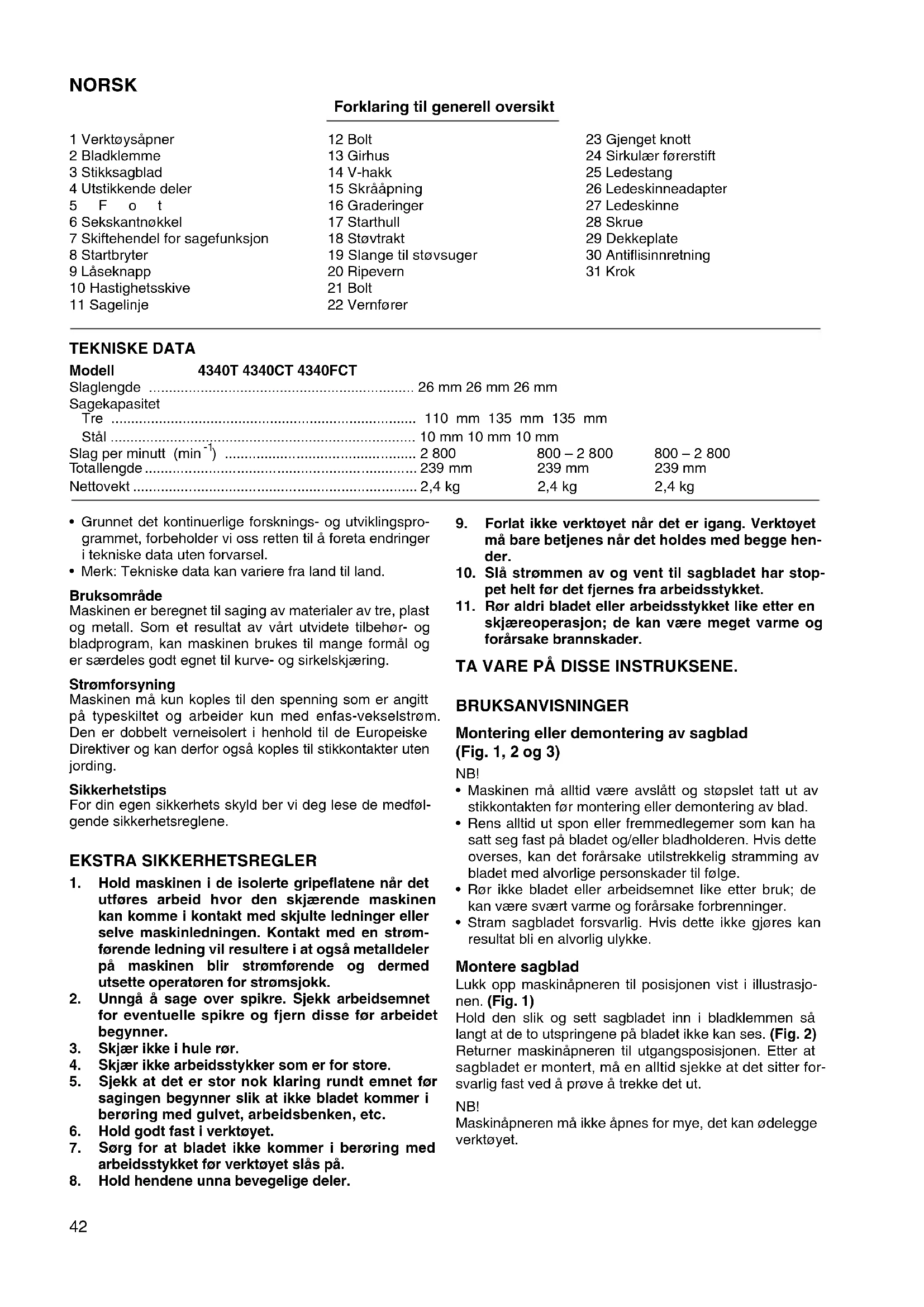

	Forklaring til generell oversikt
1 Verktøysåpner	12 Bolt	23 Gjenget knott
2 Blackklemme	13 Girhus	24 Sirkulær førerstift
3 Stikksagblad	14 V-hakk	25 Ledestang
4 Utstikkende deler	15 Skrååpning	26 Ledeskinneadapter
5 F 0 t	16 Graderinger	27 Ledeskinne
6 Sekskantnøkkel	17 Starthull	28 Skrue
7 Skiftehendel for sagefunksjon	18 Støvtrakt	29 Dekkeplate
8 Startbryter	19 Slange til støvsuger	30 Antifisinnretning
9 Låseknapp	20 Ripevern	31 Krok
10 Hastighetsskive	21 Bolt
11 Sagelinje	22 Vernforer

TEKNISKE DATA

Modell	4340T	4340CT	4340FCT
Slaglengde		26 mm	26 mm 26 mm
Sagekapasitet
Tre		110 mm	135 mm 135 mm
Stål		10 mm	10 mm 10 mm
Slag per minut (min-1)		2800	800 - 2800
Totalengde		239 mm	239 mm
Nettovekt		2,4 kg	2,4 kg

• Grunnet det kontinuierlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til Å foreta endringer i tekniske data uten forvarsel.
• Merk: Tekniske data kan variere fra land til land.

Bruksomrade

Maskinen er beregnet til saging av materialer av tre, plast og metall. Som et resultat av vart utvidete tilbehør- og bladprogram, kan maskinen brukes til mange formal og er saerdeles godt egnet til kurve- og sirkelskjæring.

Stromforsyning

Maskinen mä kun kuples til den spenning som er angitt på typeskiltet og arbeider kun med enfas-vekselstrøm. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor øgså kuples til stikkontakter uten jording.

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

EKSTRA SIKKERHETSREGLER

1. Hold maskinen i de isolerte gripeflatene när det utføres arbeid hvor den skjærende maskinen kankommen ikontakt med skjulte ledninger ellere delve maskinledningen. Kontakt med en stromforende ledning vil resultere i at ogsa metalldeler pa maskinen blir stromforende og dermed utsette operatoren for stromsjokk.
2. Unngå a sage over spikre. Sjekk arbeidsemnet for eventuelle spikre og fjernppe for arbeidet begynner.
3. Skjaer ikke i hule ror.
4. Skjaer ikke arbeidsstykker som er for store.
5. Sjekk at det er stor nok klaring rundt emnet for sagingen begynner sikat/DDke bladet kommer i beroring med gulvet, arbeidsbenken, etc.
6. Hold godt fast i verktoyet.
7. Sorg for at bladet ikkekommen i berøring med arbeitsstykket for verktøyet slås på.

8. Hold hendene unna bevegelige deler.

9. Forlat/DD ke verktoyet nar det er igang. Verktoyet ma bare betjenes nard t holds med begge hender.

10. Sla strommen av og vent til sagbladet har stoppet helt for det fjernes fra arbeidsstykket.
11. Rør aldri bladet eller arbeidsstykket like etter en skjæreoperasjon; de kan vare meget varme og forårsake brannskader.

TA VARE PÄ DISSE INSTRUKSENE.

BRUKSANVISNINGER

Montering ellert demontering av sagblad (Fig. 1, 2 og 3)

NB!

• Maskinen må alltid vare avslätt og stopslet tatt ut av stikkontakten for montering eller demontering av blad.
• Rens alltid ut spon eller fremmedlegemer som kan ha satt seg fast på bladet og/eller bladholderen. Hvis dette overses, kan det forårsake utilstrekkelig stramming av bladet med alvorlige personskader til fölge.
• Rør ikke bladet eller arbeidsemnet like但它 bruk; de kanærve svaert varme og forårsake forbrenninger.
• Stram sagbladet forsvarlig. Hvis dette ikke gjores kanresultat bl en alvorlig ulykke.

Montere sagblad

Lukk opp maskinapneren til posisjonen vist i illustrasjonen. (Fig. 1)

Hold den sik og sett sagbladet inn i bladklemmen sā langt at de to utspringene på bladet ikke kan ses. (Fig. 2) Returning maskinapneren til utgangsposisjonen. Etter at sagbladet er montert, m en alltid sjekke at det sitter for-svarlig fast ved a prove a trekke det ut.

NB!

Maskinapneren mä ikke apnes for mye, det kan ødelegge verktøyet.

Demontere sagbladet

NB!

Ved demontering av bladet mä en passer pa at/DDke fingre skjaeres opp av bladspissen aller spissen pa arbeidsemnet.

Apne maskinapneren som vist i figuren. Trekk sagbladet ut mot foten. (Fig. 3)

MERKNAD:

Smor trinsen regelmessig.

Velge sagefunksjon (Fig. 5)

Denne maskinen kan betjenes med en sirkulerende eller en rettlinjet (opp og ned) sagefunksjon. Den sirkulerende sagefunksjonen stoter bladet fremover pa sagslaget og øker sagehastigheten betydelig.

For a endre sagefunksjonen er det bare a vri sagefunksjonens skiftehendel til onsket sagefunksjon. Se tabellen under for valg av sagefunksjon.

Posisjon Sagefunksjon Anvendelse
0 Rettlinjet	sagefunksjon	Til saging av blätt stål, rustfrritt stå og plast. For rene skjæreflater i tre og finer.
I Liten sirkelfunksjon Til saging av blätt stål, aluminium og hardt tre.
II Middels	sirkelfunksjon	Til saging av tre og finer. Til rask saging i aluminium og blätt stål.
III Stor sirkelfunksjon Til rask saging i tre og finer.

Bryter (Fig. 6)

NB!

Før stopslet settes i stikkontakten ma det sjekkes at bry-teren fungerer som den skal og gär tilbake til "OFF" nár den slippes.

Maskinen startes ved à klemme inn startbryteren. Slipp bryteren for à stoppe. Nár kontinuereg drift er onskelig, klem inn bryteren og trykk pa laseknappen. Den laste posisjonen frigjores ved klemme startbryteren helt inn og sa slippe den.

Hastighetsskiven kan bare dreies til 5 og tilbake til 1. Den ma ikke forseres forbi 5 eller 1, det kan ødelegge—hele funksjonen for justering av hastighet.

Oppbevaring av sekskantnokkelen (Fig. 4)

När sekskantnokkelen ikke er i bruk, finnes det et praktisk oppbevaringssted til den.

For 4340CT, 4340FCT

Elektronisk hastighetskontroll sik at konstant hastigkeit kan opprettholdes. Dette gir en fin fisish pa arbeidet sider rotasjonshastigheten holdes konstant selv när verktøyet arbeider under belastning.

Myk start

En trygg og myk start på grunn av at oppstartingstøtete dempes.

Lampen tennes ved a trykke inn funksjonsbryteren og slukkes ved a slippe den igjen.

MERKNAD:

Bruk en torr klut til a törke skitt av lampelinsen med. Pass à at ilke linsen ripes opp widen dette kan redusere belysningseffekten.

Bruk (Fig. 8)

NB!

Maskinen mä holdes vinkelrett pa materialet ellers kan bladet brekke og forarsake alvorlige persorskader.

Slå maskinen på og vent til bladet oppnär full hastighet. La deretter maskinfoten hvile flatt på materialet og beveg maskinen forsiktig fremover langs den opptegnede sagelinjen. Ved saging av kurver, ma maskinen beveges meget langsomt.

Skråskjæring

NB!

Front planskjering (Fig. 12)

Lösne bolten på baksiden av maskinfoten med sekskantnokkelen, og skyv maskinfoten helt tilbake. Stram bolten sa foten sitter forsvarlig fast.

Innstikkskjaering

Innstikkskjaering kan gjores med en av to metoder, A ell B.

A) Bore et starthull: For utskjaering uten at det sages inn fra en av sidene, bores det forst et starthull pa 12mm ell er mer i diameter. Sett bladet inn i dette hullet og start sagingen. (Fig. 13)
B) Plungerskjæring: Det er ikke nødvendig á bore et starthull eller sage inn fra kanten hvis du nøye folger denen prosedyren.

1. Vipp maskinen opp på frontkanten av foten, og med bladspissen like over materialeflaten. (Fig. 14)
2. Legg trykk på maskinen slick at frontkanten av foten ikke flytter seg nár du slár maskinen på og varsomt og langsomt senker bakreende av maskinen.
3. Idet bladet sager igjennom emnet, senkes maskinfoten ned pa emnet.
4. Fortsett sagingen pa vanlig vis.

Det anbefales à bruke stovtrakten (tilbehör) for renere sageoperasjoner. Monter stovtrakten på maskinen, sett kroken på trakten inn i hullet i foten. (Fig. 16 og 17)

Stovtrakten kan monteres pa enten venstre erler hoyre side av foten. Kople deretter en Makita stovsuger til stovtrakten. Folg omvendt installeringsprosedyre for a demontere stovtrakten. Utfor monteringsprosedyren i omvendt rekfefolge for a demontere stovtrakten.

(Fig. 18)

NB!

Dersom du forsøker á demontere stovtrakten med makt kan krozen på trakten bl forminsket og demonterp på en utilisitet matemens maskinen er i bruk.

Ved gjentatt saging av emner med bredde pa 160 mm aller mindre, bor du bruke ripevernet som sikrer raske, rene og rette snittflater. Vernet monteres ved a sette det inn i det rektangulare hullet pa sideren av maskinfoten med vernforeren pekende ned. Skyv ripevernet til onsket skjarebredde og stram bolten sa det sitter fast.

2) Sirkelskjæring (Fig. 21 og 22)

Ved saging av sirkler eller buer pa 170 mm eller mindre i radius, monteres ripevernet pa ffolgende mate. Sett ripevernet inn i det rektangulare hullet pa sideren av maskinfoten med vernforeren pekende opp. For den sirkulare forerstifen gjennom ett av de to hullene pa vernforeren. Skru knotten med gjenger fast pa stiften sa den sitter fast. Skyv ripevernet til onsket skjaereradius og stram bolten sa det sitter fast. Skyv maskinfoten hele veien frem.

MERKNAD:

Bruk alltid blad Nr. B-17, B-18, B-26 eller B-27 ved saging av sirkler eller buer.

Adaptersett til ledeskinne (tilbehør)

Ved skjaering av parallelle emner av samme bredde ell er ved rettlinjet skjaering, vil arbeidet utfores bade raskere pg rensligere ved bruk av ledeskinne og adaptersett til ledeskinnen. (Fig. 23)

Ledeskinneadapteren monteres ved à sette ledestangeninn i firkanthullet pa foten sa langt den kan komme. Stram bolten forsvarlig med sekskantbolten. (Fig. 24)

Monter ledeskinnedapteren på ledeskinnen. Sett ledestangen inn i firkanthullet på ledeskinneadapteren. Still foten på sideran av ledeskinnen og stram bolten forsvarlig. (Fig. 25)

NB!

Bruk alltid blad Nr. B-8, B-13, B16, B-17 eller 58 nr ledeskinnen og ledeskinneadapteren brukes.

Dekkeplate (Fig. 26)

Bruk dekkeplaten nár du skal sage dekorasjonsfiner, plast, etc. Den beskytter skjore og tynne overflater mot skader. Fest platen bak pa maskinfoten.

Antiflisinnretning (Fig. 27)

Flisfrie snittflater kan oppnas ved a bruke antiflissinnrettingen. Innrettingen monteres ved a skyve maskinfoten hele veien frem og sette den inn fra pa foten bakfra. Nar dekkeplaten brukes, monteres antiflissinnrettingen fast pa dekkeplaten.

NB!

Antiflissinnretningen kan/DDke brukes under skraskjaering.

SERVICE

NB!

För servicearbeiter utføres på maskinen ma det passes på at denen er slätt av og at stopselet er trukket ut av stikkontakten.

For a garantere at maskinen arbeider sikkert og palielig bor reparasjoner, servicearbeider ullinstlinger utfores av et autorisert Makita-serviceverksted.

Yleisselostus

Dette tilbehoret eller utstyret anbefales til Å brakes sama n med din Makita maskin som er spesifisert i dette bra克斯anvisingen. Bruk av annet tilbehør eller utstyr kan medfere en risiko for personskader. Tilbehør og utstyr må bare brakes som spesifisert og bare til det det er beregnet til.

SF LISÄVARUSTEET

VARO:
