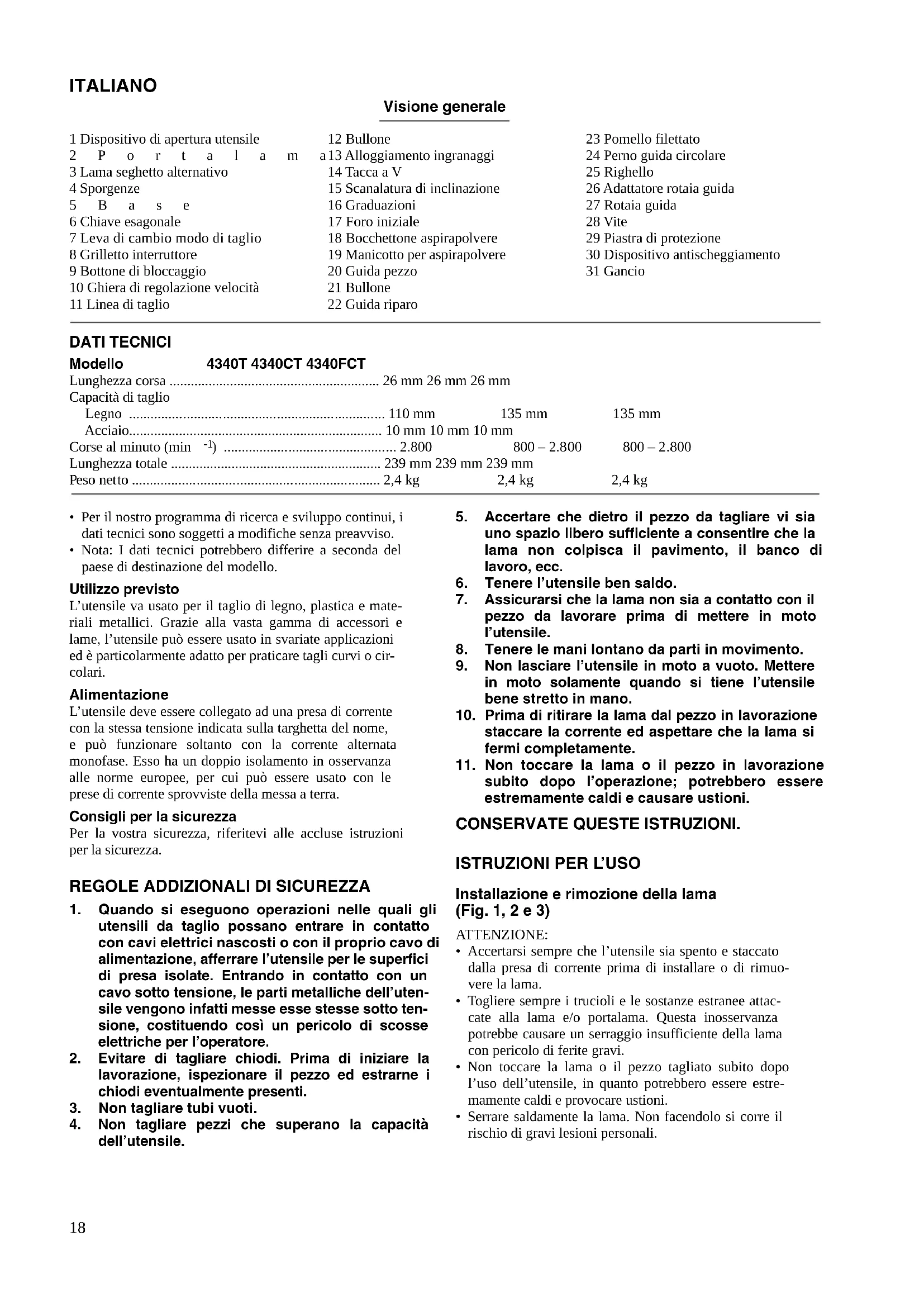

MANUALE UTENTE 4340T MAKITA

Per Anything utensile vengono usati i symboli seguenti. Bisognacapire il loro significato prima di usare l'utensile.

Symbolen

1 Dispositivo di aperture utensile	12 Bullone	23 Pomello filettato
2 P o r t a l a m	a13 Alloggiamento ingranaggi	24 Perno guida circolare
3 Lama seghetto alternative	14 Tacca a V	25 Righello
4 Sporgenze	15 Scanalatura di inclinazione	26 Adattatore rotaia guida
5 B a s e	16 Graduazioni	27 Rotaia guida
6 Chiave esagonale	17 Foro iniziale	28 Vite
7 Leva dichio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio:chio	18 Bocchettone aspirapolvere	29 Piastra di protezione
8 Grilletto interruptore	19 Manicotto per aspirapolvere	30 Dispositivo antischeggiamento
9 Bottone di bloccaggio	20 Guida pezzo	31 Gancio
10 Ghiera di regolazione velocità	21 Bullone
11 Linea di taglio	22 Guida riparo

DATI TECHNICI

Modello	4340T	4340CT	4340FCT
Lunghezza corsa			26 mm 26 mm 26 mm
Capacità di taglio
Legno		110 mm	135 mm	135 mm
Acciaio		10 mm 10 mm 10 mm
Corse al minuto (min-1)		2.800	800 - 2.800	800 - 2.800
Lunghezza totale		239 mm 239 mm 239 mm
Peso netto		2,4 kg	2,4 kg	2,4 kg

• Per il nostro programma di ricerca e sviluppo continuui, i dati tecnici sono soggetti a modificheenza preavviso.
• Nota: I dati tecnici potrebbero diferire a seconda del paese di destinazione del modello.

Utilizzo previsto

L'utensile va usato per il taglio di legno, plastica e materiali metallici. Grazie alla vasta gamma di accessori e lame, l'utensile può essere usato in sviate applicazioni ed è particolarmente adatto per praticare tagli curvi o circolari.

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e cui funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui cui quod asseere usato con le prese di corrente sprovviste della messa a terra.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA

1. Quando si eseguono operazioni nelle quali gli utensili da taglio possano entrare in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione, afferrare l'utensile per le superfici di presa isolate. Entrando in contatto con un cavo sotto tensione, le parti metalliche dell'utensile vengono infatti messe esse stesse sotto tensione, costituendo così un pericolo di scosse elettriche per l'operatore.
2. Evitare di tagliare chiodi. Prima di iniziare la lavorazione, ispezionare il pezzo ed estrarne i chiodi eventualmente presenti.
3. Non tagliare tubi vuoti.

4. Non tagliare pezzi che superano la capacité dell'utensile.

5. Accertare che dietro il pezzo da tagliare vi sia uno spazio libero sufficiente a consentire che la lama non colpisce il pavimento, il banco di lavoro, ecc.

6. Tenere l'utensile ben saldo.
7. Assicurarsi che la lama non sia a contatto con il pezzo da lavorare prima di mettere in moto l'utensile.
8. Tenere le mani lontano da parti in movimento.
9. Non lasciare l'utensile in moto a vuoto. Mettere in moto solamente quando si tiene l'utensile bene stretto in mano.
10. Prima di ritirare la lama dal pezzo in lavorazione staccare la corrente ed aspettare che la lama si fermi completeness.
11. Non toccare la lama o il pezzo in lavorazione subito dopo l'operazione; potrebbero essere extremamente caldi e causare uszioni.

CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI PER L'uso

Installazione e rimozione della lama (Fig. 1, 2 e 3)

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di installare o di rimuovere la lama.
• Togliere sempre i trucoli e le sostanze estranee attaccate alla lama e/o portalama. Questa inosservanza potrebbe causare un serraggio insufficiente della lama con pericolo di ferite gravi.
• Non toccare la lama o il pezzo tagliato subito durante l'uso dell'utensile, in quanto potrebbero essere estremamente caldi e provocare usstioni.
• Serrare saldamente la lama. Non facendolo si corre il rischio di gravi lesioni personali.

Installazione della lama

Apriere il disposativo di apertura dell'utensile nella posizione illustrata nella figura. (Fig. 1)

Mantenendo tale posizione, inseire la lama nel portalama, introducendolo fino al punto in cui le due spor-genze della lama non siano più visibili. (Fig. 2)

Riportare il dispositivo di aperture dell'utensile nella posizione iniziale. Dopao aver installato la lama, accertare sempre che sua saldamente fissata in posizione cercando di tirarla fuori.

ATTENZIONE:

Non après eccessivamente il disposativo di aperture dell'utensile, in quanto ciò potrebbe danneggiare l'utensile stesso.

Rimozione della lama

ATTENZIONE:

Nel rimuovere la lama, fare attenzione a non feriri se le dita con l'estremità della lama stessa o con le punte del pezzo tagliato.

Apriere il disposativo di apertura dell'utensile nella posizione illustrata nella figura. Estrarre la lama tirandola verso la base dell'utensile. (Fig. 3)

NOTA:

Di tanto in tanto lubricificare il rullino.

Conservazione della chiave esagonale (Fig. 4)

Quando non si usa, la chiave esagonale cui èssere comodamente riposta.

Selezione del modo di taglio (Fig. 5)

Questo utensile pue essere fatto funzionare nel modo di taglio orbite o in linea retta (su e giu). Il modo di taglio orbite spinge la lama in avanti nella corsa di taglio e aumento grandamente la velocità di taglio.

Per cancellare il modo di taglio, girare semplicamente la leva dichio mode di taglio sulla posizione di taglio desiderata. Per selezioneare il modo di taglio, riferirsi alla tabella fatto.

Posizione Modo di taglio Applicazioni
0 Linea retta	Per tagliare l'acciaio dolce, l'acciaio inossidabile e la plastica.Per il taglio pulito del legno e del compensato.
I Orbita piccola Per tagliare l'acciaio dolce, l'alluminio e il legno duro.
II Orbita media	Per tagliare il legno e il compensato.Per tagliare velocemente l'alluminio e l'acciaio dolce.
III Orbita grande Per tagliare velocamente e il legno e il compensato.

Funzionamento dell'interruttore (Fig. 6)

ATTENZIONE:

Prima di collegare l'utensile alla rete, accertarsi sempre che il grilletto interruptatore funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato.

Per mettere in moto l'utensile, schiacciare semplicamente il grilletto interruptore. Rilasciarlo per fermarlo. Per il funzionamento continuo, schiacciare il grilletto interruptore e spingere poi dentro il bottone di bloccaggio. Per fermare l'utensile alla posizione di bloccaggio, schiacciare completamente il grilletto interruptore e rilasciarlo.

Ghiera di regolazione velocità (Fig. 7)

La velocità dell'utensile più essere regolata liberamente tra i 800 e i 2.800 giri al minuto girando la ghiera di regolazione. Le velocità più alte si ottengono girando la ghiera nella direzione del numero 5, e quella piùasse girandola nella direzione del numero 1. Per selezionare la velocità corretta per il pezzo da tagliare, riferirsi alla tabella sotto. La velocità appropriata potrebbe perché differire secondo il tipo e lo spessore del pezzo da lavorare. Generalmente, le velocità più alto consentono di tagliare i pezzi da lavorare più velocamente, ma in quello modo la vita di servizio della lama si riduce.

Pezzo da tagliare	Numero sulla ghiera di regolazione
Legno 4 – 5
Acciaio dolce 3 – 5
Acciaio inossidabile 3 – 4
Alluminio	3 – 5
Plastica	1 – 4

ATTENZIONE:

La ghiera di regolazione della velocità può essere girata in avanti soltanto fino a 5 e indietro fino a 1. Non forzarla或者其他 5 o 1, perché altrimenti potrebbe divertare inutilizzabile.

Perimodelli 4340CT, 4340FCT

Gli utensili provvisti di regolazione elettronica sono facili da usare grazie alle seguenti funzioni.

Controllo velocità costante

Controllo elettronico della velocità per il funzionamento dell'utensile a velocità costante.

Cio consente di ottenera una finitura precisa, poiché la velocità di rotazione viene mantenuta costante although in condizioni di carico.

Funzione di avvio graduale

Avvio di sicurezza e graduale grazie all'eliminazione dello strappo all'avviamento.

Accensione delle luci (Solo modello 4340FCT)

ATTENZIONE:

Non guardare la luce o guardare direttamente la fonte di luce.

Per accendere la lampadina, schiacciare il grilletto. Rilasciare il grilletto per spegnerla.

NOTA:

Usare un panno asciutto per togliere lo sporco alla lente della lampadina. Fare attenzione a non graffiare la lente della lampadina, perché ciò potrebbe ridurre l'illumina-zione.

Funzionamemo (Fig.8)

ATTENZIONE:

Tenere sempre la base dell'utensile a livello con il pezzo da lavorare. Questa inosservanza potrebbe causare la rottura della lama con pericolò di ferite gravi.

Accendere l'utensile e aspettare finché la lama non ha raggiunto la velocità massima. Posare poi la base piana sul pezzo da lavorare e spingerla delicatamente in avanti seguating la linea di taglio fattà precedentemente. Per tagliare delle curve, spingere l'utensile molto lentamente.

Tagli inclinati

ATTENZIONE:

Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di installare o di rimuovere la lama.

Con la base dell'utensile inclinata, è possible praticare tagli inclinati a qualsiasi angolazione tra 0^ e 45^ (a sinistra o a destra). (Fig. 9)

Allentare il bullone sul retro della base servendosi della chiave esagonale. Spostare la base in modo che il bullone sia posizionato al centro della scanalatura di inclinazione nella base. (Fig. 10 e 11)

Inclinare la base fino ad ottener e'angolo di inclinazione desiderato. La tacco a V dell'alloggiamento ingranaggi indica l'angolo di inclinazione per gradi. Serrare quindi saldamente il bullone per fissare la base. (Fig. 11)

Tagli frontalli della stessa altezza (Fig. 12)

Allentare il bullone sulla parte posteriore della base dell'utensile usando la chiave esagonale, e spostare poi completamente indietro la base. Stringere poi il bullone per fissare la base dell'utensile.

Sfinestrature

Le sfinestrature posso n o essere fatte con i due metodi A e B.

A) Trapanazione di un foro iniziale: Per le sfinestrature interne alla un taglio di ingressso dal bordo, trapanare un foro iniziale di 12mm o più di diametro. Per cominciare a tagliare, insere la lama in quello foro. (Fig. 13)
B) Taglio a tuffo: Se si procede con cura come segue, non è necessario trapanare un foro iniziale o fare un taglio di ingressso.
1. Inclinare in su l'utensile sul bordo anteriore della base, con la punta della lama posizionata subito sopra la superficie del pezzo da lavorare. (Fig. 14)
2. Esercitare una pressione sull'utensile in modo che il bordo anteriore della base non si muova quando lo si accende e si abbassa poi delicatamente e lentamente l'estremità posteriore della base.
3. Mention la lama fora il pezzo da lavorare, abbassare lentamente la base dell'utensile sulla superficie del pezzo da lavorare.
4. Completare il taglio nel modo normale.

Bordi di finitura (Fig. 15)

Per rifinire i bordi o fare regolazioni dimensionali, passare leggermente la lama lungo i bordi di taglio.

Taglio dei metalli

Per tagliare i metalli, usare sempre un refrigerante (olio da taglio) adatto. Questa inosservanza può causare un veloce consumo della lama. Invece di usare un refrigerante, si può spalmare di grasso la parte inferiore del pezzo da lavorare.

Rimozione della polvere

Per eseguire lavorazioni di taglio pulite è consigliabile l'utilizzo del bocchettone aspirapolvere (accessorio). Per fissare il bocchettone aspirapolvere all'utensile, insere il gancio del bocchettone aspirapolvere nell'apposto foro presente sulla base dell'utensile. (Fig. 16 e 17)

Il bocchettone aspirapolvere può essere installato sul lato destro o sinistro della base. Collegare quindi un aspi-rapolvere Makita al bocchettone aspirapolvere.Per rimuovere il bocchettone della polvere, seguire il procedimento opposoto di installmente. (Fig. 18)

ATTENZIONE:

Se si cercà di rimuovere il bocchettone della polvere usando forza, il gancio del bocchettone potrebbe ridursi e venire involontariamente rimioso durante il lavoro.

Gruppo guida pezzo (accessorio)

ATTENZIONE:

Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di installare o di rimuovere gli accessori.

1) Tagli diritti (Fig. 19 e 20)

Se si devono fare ripetutamente dei tagli di 160 mm o meno di larghezza, l'uso della guida pezzo assicura dei tagli diritti veloci e puliti. Per installarla, inserire la guida pezzo nel foro rettangolare sul fianco della base dell'utensile, con la guida riparo rivolta in giu. Spingere la guida pezzo sulla posizione della larghezza di taglio desiderata, e stringere poi il bullone per fissarla.

2) Tagli circolari (Fig. 21 e 22)

Per tagliare cerchi o archi con un raggio di 170mm o meno, installare la guida pezzo come segue.

Inserire la guida pezzo nel foro rettangolare sul bianco della base dell'utensile, con la guida riparo rivolta in su. Inserire il perno della guida circolare in uno dei due fori della guida riparo. Avvitare il pomello filettato nel perno per fissarlo. Spingere ora la guida pezzo sul raggio di taglio desiderato, e stringere il bullone per fissarla in posizione. Spostare poi completeness in avanti la base dell'utensile.

NOTA:

Per tagliare icerchi e gli archi, usare sempre le lame No.B-17,B-18,B-26 o B-27.

Gruppo adattatore rotaia guida (accessorio)

Quando si fanno dei tagli paralleli e uniformi o diritti, I'impiego della rotaia guida e dell'adattatore rotaia guida assicura dei tagli veloci e puliti. (Fig. 23)

Per installare l'adattatore rotaia guida, inserire il righello nel foro quadrato della base finché non più andare autre. Fissare saldamente il bullone con la chiave esagonale. (Fig. 24)

Installare l'adattatore rotaia guida sulla rotaia della rotaia guida. Inserire il righello nel foro quadrato dell'adattatore rotaia guida. Mettere la base sul bianco della rotaia guida e stringere saldamente il bullone. (Flg. 25)

ATTENZIONE:

Usando il rotaia guida e l'adattatore rotaia guida, usare sempre le lame No. B-8, B-13, B-16, B-17 o 58.

Piastra di protezione (Fig. 26)

Utilizzare la piastra di protezione per tagliare impiallacciature decorative o materiali in plastica, ecc. In quello modo si protegnono dal danneggiamento le superfici più sensibili o delicate. Fissare la piastra di protezione sul retro della base dell'utensile.

Dispositivo antischeggiamento (Fig. 27)

Per ottenere dei tagli privi di schegge, è possible usare il dispositivo antischeggiamento. Per installare il dispositivo antischeggiamento, spostare del tutto in avanti la base dell'utensile ed installare il dispositivo dal retro della base dell'utensile. Quando si utilizzaanche la piastra di protezione, installare il dispositivo antischeggiamento sulla piastra di protezione.

PRECAUZIONE:

Il disposativo antischeggiamento non più essere usato quando si fanno tagli inclinati.

MANUTENZIONE

ATTENZIONE:

Prima di eseguire qualsiasi lavoro sull'utensile, accerta tevi sempre che sua spenta e staccata alla presa di corrente.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.

NEDERLANDS

Gli accessori o raccordi seguenti sono raccomandati per l'uso con l'utensile Makita specificato in quello manuale. L'uso di qualsiasi altri accessorio o raccordo potrebbe causare pericoli di ferite alle persone. Gli accessori o raccordi devono essere usati soltanto nel modo corretto e specificato.

NL ACCESSORIES

LET OP:

DICHIARAZIONE DI CONFORMITA

CON LE NORME DELLA COMUNITA EUROPEA

Dichiariamo sotto la nostra sola responsabilità che questo prodotto è conforme agli standard o documenti standardizzati seguenti:

HD400, EN50144, EN55014, EN61000

secondo le direttive del Consiglio 73/23/CEE, 89/336/CEE e 98/37/CE.

NEDERLANDS

EG-VERKLARING VAN CONFORMITEIT

Director Amministratore

Directeur Directeur

Direktor Director

MAKITA INTERNATIONAL EUROPE LTD.

Il livello di pressione sonora pesata secondo la curva A è di 83 dB (A).

Il livello di rumore durante il lavoro potrebbe superare gli 85 dB (A).

• Indossare i paraorecchi. -

Il valore quadratico medio di accellerazione è di 8 m/s².
