ENGLISH

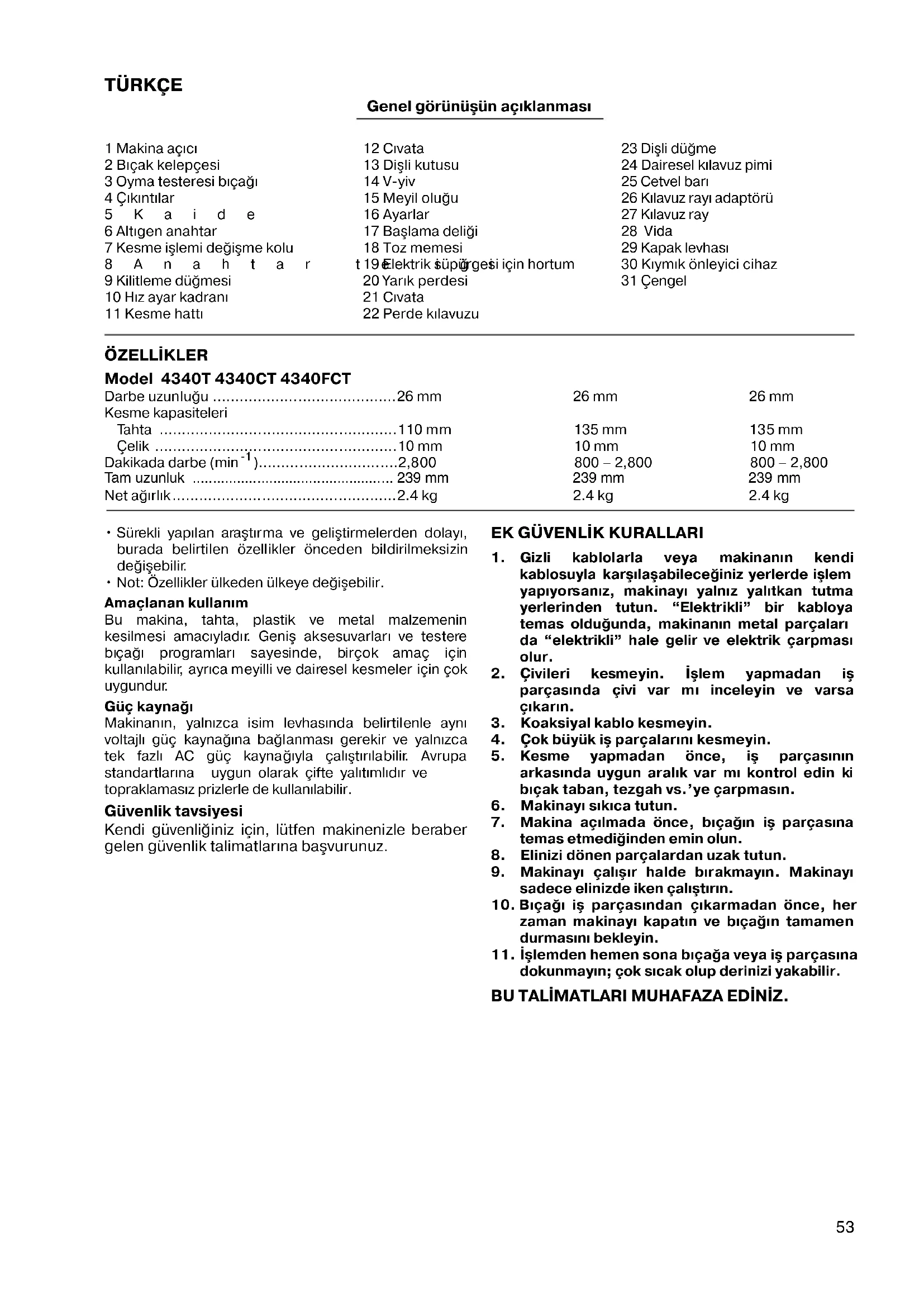

Genel gürünusün aciklanması

1 Makina aci ci	12 Civata	23 Disli Düğme
2 Biçak kelepçesi	13 Disli kutusu	24 Dairesel kilavuz pimi
3 Oyma testeresi biçagı	14 V-yiv	25 Cetvel barı
4 Çıkntlar	15 Meyil olugu	26 Kilavuz rayi adaptörü
5 K a i d e	16 Ayarlar	27 Kilavuz ray
6 Altügen anahtar	17 Başlama deligi	28 Vida
7 Kesme ilelmidehylse kolu	18 Toz memesi	29 Kapak levHASİ
8 A n a h t a r	t 19 Elektrik üpçügesi icin hortum	30 Kıyilmük onleyici cihaz
9 Kilitleme duğmesi	20 Yarık perdesi	31 Çengel
10 Hz ayar kadrani	21 Civata
11 Kesmehattı	22 Perde kilavuzu

ÖZELLİKLER

Model 4340T 4340CT 4340FCT

Darbe uzunluğu	26 mm	26 mm	26 mm
Kesme kapasiteri
Tahta	110 mm	135 mm	135 mm
Çelik	10 mm	10 mm	10 mm
Dakikada darbe (min-1)	2,800	800 - 2,800	800 - 2,800
Tam uzunluk	239 mm	239 mm	239 mm
Net a关键字	2.4 kg	2.4 kg	2.4 kg

• Surekli yapilan arastirma ve geleistirmelerden dolayi, burada belirtilen özellikler önceden bildirilmeksizindehyigkeit bilir.
• Not: Özellikler ükden ülkeyedehyişebilir.

Amaclanan kullanim

Bu makina, tahta, plastik ve metal malzemenin kesilmesi amaciyladir. Genis aksesuvarlar ve testere bicaigi programlari saysinde, bircok amaç icin kullanilabilir, ayrica meyilli ve dairesel kesmeler icin cok uygundur.

Güç kaynagi

Makinanin, yalnizca isim levhasinda belirtilenle ayni voltajigc kaynagina baglanmasi gerekir ve yalnizcatek fazl AC guc kaynaglya calistirilabilir. Avrupa standartlarina uygun olarak cifte yalitmidir ve topraklamasiz prizlerde kullanilabilir.

Güvenlik taviyesi

Kendi güvenliginiz icin, lütfen makinenizle beraber gelen güvenlik talimatlarna basvurunuz.

EK GÜVENLIK KURALLARI

1. Gizli kablolarla veya makinanin kendi kablosuyla karilasaibileceginiz yerlerde islem yapiyorsaniz, makinayi yaliniz yaltkan tutma yerlerinden tutun. "Elektrikli" bir kabloya temas oldugunda, makinanin metal parcalari da "elektrikli" hale gelir ve elektrik carpmasi olur.
2. Civileri keskemyin. Islem yapmadan is parcasinda civi var mi inceleyin ve varsa cikarin.
3. Koaksiyal kablo kesmeyin.
4. Cok buyuk is parcalarini kesmeyin.
5. Kesme yapmadan once, is parcasinin arkasinda uygun aralik var mi kontrl edin ki bicak taban, tezgah vs.ye carpmasin.
6. Makinayi sikica tutun.
7. Makina açilmada ici, bicağın is parçasina temas etmediğinden emin olun.
8. Elinizi donen parcalardan uzak tutun.
9. Makinayi calisir halde birakmayin. Makinayi sadece elinizde iken calistirin.
10. Biçagl is parcasindan cikarmadan once, her zaman makinayi kapatin ve biçagin tamamen durmasini bekleyin.
11. Islemden hemen sona biçaga veya is parcasina dokunmayin;;cok sicut olup derinizi yakabilir.

BU TALIMATLARI MUHAFAZA EDINIZ.

KULLANMA TALIMATLARI

Testere bicaiginin takilmasi ve cikarilmasi (Sekil 1, 2 ve 3)

DIKKAT:

• Bicagit takmadan ve cikarmadan once, makinanin kapali ve fistencekili oldugundan emin olun.
• Bicaga ve/veyaabicak tutucuya yapismis butun kymik vye yabancimaddeleritemizleyin. bicagintam sikstirilamamasina sebep olup, ciddi yaralanmaya yol acabilir.
• Islemden hemen sonra, biçaga veya is parcasina dokunmayin;icensicak olup derinizi yakabilir.
• Testere bicaagini saglamca sikistirin. Boyle yapmamak ciddi yaralanmaya sebep olabilir.

Testere bicaiginin takilmasi

Makina açicisini sekilde gösterilen pozisyö (Sekil 1)

O durumu koruyarak, testere bicaagini testere kelepcesinin icine gidebildigi kadar, bicagin iki cikintisi gorulmeyeck sekilde, yerlestirin. (Sekil 2)

Makina aciisini ilk pozisyonuna geri getirin. Her zaman testere biagini takitktan sonra, biagin yerine eaglamcaatpkndagmdah, biagl disariya dogru cekerek emin olun.

DIKKAT:

Makina açisini gereğinden fazla açmayin, aksi halde makinaya zarar verebilir.

Testere biçagininçikarilmasi

DIKKAT:

Testere biagini cikarirken, biagin ust tarafinin vya is parcasinin sivri uclarin Parmaklarinza zarar vermemesine dokkat edin.

Makina aciisini sekilde gosterilen pozisyona getirin. Testere biagini disariya, kaideye dogru cekin. (Sekil 3)

NOT:

Ara sira silindiri yağlayin.

Altigen anahtar muhafazasi (Sekil 4)

Kullanmazken, altigen anahtar muhafaza edilebilir.

Kesme isleminin seil5

Bu makina yorungesel ve diz (yukari ve asaği) kese me islemi yapabilir. Yorungesel kese, bicaği kese darbesi yonunde saplar ve kese me hizin oldukca artirir. Kemse islemini degistirmek icin, kese me islemi degis istediginiz kesepezisyonuna getirin. Asagidaki tabloya bakip kese me isleminizi segin.

Pozisyon	Kesme ilelemi	Uygulama
0	Düz hatta kesme ilelmi	Yumusak Çelik, paslanmaz Çelik ve plastik kesmek icin. Tahta ve kontrplakta temiz kesme icin.
I	Kılıçuk yırüngesel kesme ilelmi	Yumusak Çelik, alüminyum ve sert tahta kesmek icin.
II	Orta yırüngesel kesme ilelmi	Tahta ve kontrplak kesmek icin. Alüminyum ve yumusak Çeligi Higgins kesemek icin.
III	Büyük yırüngesel kesme ilelmi	Tahta ve kontrplaşa Higgins kesemek icin.

Anahtar hareketi (Sekil 6)

DIKKAT:

Makinayi fise takmadan once anahtar tetiginin duzgün calistigindan ve birakildigi zaman 'OFF' pozisyonuna dondugunden emin olun.

Makinayi baslatmakiçin tetigiçekin tetigi birakin. Surekli islem icin, tetigiçekin ve kilitlemedugmesine basin. Makinayi kilitl pozisyondan kurtarmak icin, tetigi tamamençekin ve sonra birakin.

Hiz ayar kadrani (Sekil 7)

Makinanin hizini hiz ayar kadranini cevirerek, 800 ila 2,800 darbe/dakikaarasinda ayarlayabilirsiniz. Kadran 5 yonune cevrilerek yuksek hiz, 1 yonune cevrilerek dedusuk hiz elde edilebilir. Kesilecek is parcasina uygun hizi secmek iacin asagidaki tabloya bakin. R hiz, is parcasinin tipi ve kalinigina gore degisiklik gosterebilir. Genelde yuksek hiz daha hizl kesim yapmaniz saclar, ancak biagin servis omru kshalir.

Kesilecek,is parçası	Ayar kadranındaki numara
Tahta	4-5
Yumusak Çelik	3-5
D u Pâslanımaz Çelikçi n	3-4
Alüminyum	3-5
Plastik	1-4

DIKKAT:

Hiz ayar kadrani ancak 1 ila 5arasindaki num ayarlanabilir. 5 veya 1 numaranin otesine ayar yapmaya calismayin, aksi halde hiz ayar ozelligi kaybolabilir.

Fakat uygun

4340CT ve 4340FCT icin

Elektronik fonksiyonlari olan makinalar, asaigidaki özellikleri saysinde kolaylikla kullanilabilirler.

Sabit híz kontrolü

Sabit hiz elde etmek icin elektronik hiz kontrlu.

Zorlamada iken bile donme hizi sabit kaldiigi icin, detay mumkun olur.

Yumusak baslatma özelliği

Baslatma dokuno onleyerek, güvenli ve yumusak
baspatma saglar.

Lambalarin yakilmasi (Sadece 4340FCT icin)

DIKKAT:

Isiqa veya isik kaynagina doogrudan bakmayin.

Lambayi açmak icin, tetigi Çekin, Kapatmak icin de tetigi birakin.

NOT:

Işgün Lenslerindeki kırleri gidermek icin, kuru bir bez kullanın. Lensleri Çizmemeye dikkat edin, aksi halde aydinlanma azalabilir.

Islem (Sekil 8)

DIKKAT:

Makina kidesini, is parcasina degecek sekilde tutun.
Aksi durum biçagın kırilmasina sebep olup,
yaralanmalara sebep olabilir.

Makinayi açip ve bicağın:tüm hizina ulasmasini bekleyin. Sonra makina kidesini is parcasinin üzerine)düz olarak yerleşirin ve daha once isaretlediginizkesmehatti uzerinde nazikç ileeri hareket ettirin. Kavislikesim yapiyorsaniz, makinayi oldukça yavaş hareketettirin.

Meyilli kesme

DIKKAT:

Makina kidesine eigim vermeden once, anahtar tetiginin dizgün calistigindan ve birakildigi zaman 'OFF' pozisyonuna dondugunden emin olun.

Makina kidesi egimli iken, 0^ ve 45^ arasindaki herhangi bir aida (saga ve sola) meyilli kesim yapabilirsiniz. (Sekil 9)

Altigen anahtar ile kaidenin arkasindaki civatayi gesetin. Kaideyi, civata kaidedeki meyil olugunun merkezine gelecek sekilde, hareket ettin.

(Sekil 10 ve 11)

Kaideye, istenilen meyil aci elde edilinceye kadar, egim verin. Disli kutusunun V-yivi, kademeler ile meyil aciini gosterir. Sonra kaideyi tespit etmek icin, civatayi saglamca sikistirin. (Sekil 11)

Ön gömme kesimler (Sekil 12)

Makida kidesinin arka tarafindaki altigen civatayi, altigen anahtar ile gevsetin ve kaideyi gidebilecegi kadar gerije hareket ettin. Sonra makina kidesini tespit etmek icin civatayi sikistirin.

Kesip atmalar

Kesip atmalar A veya B metotlari ile yapilabilir.

A) Bāslama deligi acma: Bir kenardan giris kesigi olmayan iç keskemerde, capi 12 mm veya daha fazla alan bir bāslama deligi acin. Kesiminize bāslamak üzelcin biçagü bu delige yerleştinir. (Sekil 13)

B) Dalma kesme: Eger asaigidakileri itina ile uygularsaniz, daß l deligi veya giri kesiğine ihtiyaciniz olmaz.

1. Bicak noktasinin is parcasinin yüzeyinin hemen uzerisinde oldugu durumda, makinaya kaidenin on tarafindan eigim verin. (Sekil 14)

2. Makinayi aktiginzda kaidenin on tarafi hareket etmeyecek sekilde, makinaya basinc uygulayin ve yavaça ve nazikce makinanin arka tarafini da indirin.

3. Bicak is parcasini delerken, makinanin kidesini yavaça is parcasinin yüzeyine indirin.

4. Kesimi normal sekilde tamamlayin.

Bitirme kendarli (Sekil 15)

Kenarlari almak veya cesisli boyutta ayarlar yapmak isterseniz, biçagı kesme kenanlar boyunca bir sure calistirin.

Metalkesme

Metal keserken her zaman uygun bir soğutucu (kesme yagi) kullanin. Boyle yapmamak onemli biçak yipranmasina sebep olur. Soğutucu kullanma yerine, is parçasin in alt tarafi da greslenebilir.

Toz toplama

Temiz kesme islemleri yapmak icin, toz memesi (aksesuar) tavsiye edilir. Toz memesini makinaya baglamak icin, toz memesinin cengelini kaideke delige takin.

(Sekil 16 ve 17)

Tozmemesi, kaidenin sag veya sol tarafina takilabilir. Sonra Makita elektrik supurgesini tozmemesine baglayin.Tozmemesini cikarmak icin,takma isleminin tersini uygulayin. (Sekil 18)

DIKKAT:

Tozmemesini zorla cikarmaya calisirsaniz,tozmemesinin cengeli islem sirasinda istenmeden kuculupcikabilir.

Yarma perdesi seti (aksesuar)

DIKKAT:

Akesesuarlari takmadan ve cikarmadan once, makinanin kapali ve fistencekili oldugundan emin olun.

1. Düz kosimler (Sekil 19 ve 20)

160 mm veya daha az genislikteki kesimleri tekrarlyorsaniz, yarma perdesinin kullanimi hizli, temiz ve duz kesim saglar. Ta perdesini makina kidesinin yan tarafindaki dokdortgen delige, perde kilavuzu asagi bakacak sekilde yerlestirin. Yarma perdesini, istenilen kesme genisligine kadar kaydirin ve sonra tespit etmek icin civatayi sikistirin.

2. Dairesel kosimler (Sekil 21 ve 22)

Yaricapi 170 mm veya daha az olan daireler keserken, yarma perdesini asagidaki gibi takin. Yarma perdesini makina kidesinin yan tarafindaki dkdortgen delige, perde klavuzu yukari bakacak sekilde yerlestirin. Dairesel klavuzu, perde klavuzunun uzerindeki iki delikten birine yerlestirin. Pimi tespit etmek icin, disli duymeyi pime vidalayin. Simdi yarma perdesini istenilen kesme yaricapina ayarlayin veyerinde tespi sikistirin. Sonra makina kidesini gidebilecegi kadar ileri hareket ettirin.

NOT:

Daire ve ark keserken, her zaman B-17, B-18, B-26

veya B-27 numarali biçaklari kullanin.

Kilavuz ray adaptor seti (aksesuar)

Paralel ve ayni genislikte veya diz kesimler
yapiyoransiz, kilavuz rayin ve kilavuz rayi adaptor setinin
kullanilmasi, daha hizli ve temiz kosim yapilmasini
saglar. (Sekil 23)

Kilavuz ray adaptörünü takmak icin, cetvel barini kaidenin kare deligi gidebildigi kadar yerleştinir. Civatayl altigen anahtar ile sağlamca tespit edin.

(Sekil 24)

Kilavuz ray adaptörünü, kilavuz rayin rayina yerleştinir.

Cetvel barini, kilavuz rayi adaptororunkare deligiine

yerleşirin. Kaideyi kilavuz rayin tarafina getirin ve civatayı salıkca tespit edin. (Sekil 25)

DIKKAT:

Kilavuz rayi ve kilavuz rayi adaptoru kullandiginizda, her zaman B-8, B-13, B-16, B-17 veya 58 numarali biçaklar kullanin.

Kapak levhasi (Sekil 26)

Dekoratif kontrplak, plastik vs. keserken kapak levhasini kullanin. Hassas yüeyleri zarardan korur. Makina kaidesinin arka tarafina takin.

Kiymik onleyici cihaz (Sekil 27)

Kiymiksiz kesimler icin, kiymk onleyici cihaz kullanilabilir. Kiymk onleyici cihazi takmak icin, makina kidesini gidebilecegi kadir ileri hareket ettirip, cihaz makina kidesinin arka tarafina takin. Kapak levhasini kullanirken, kiymk onleyici cihazi kapak levhasinin uzerine takin.

DIKKAT:

Kiymik onleyici cihaz, meyilli kesme sirasinda kullanilamaz.

BAKIM

DIKKAT:

Makinaniz üzerinde herhangi bir islem yapmadan once, makinanan kapali ve pil kartrjinin Çikarilmış oludgünandan emin olunuz.

Urün guvenligi,—in, makinanin tamir, bakimi ve ayarlamı, islemleri Makita Yetkili Servislerince yapilmaldir.
maki,—in, yarma

etmek için civatay

GB ACCESSORIES

CAUTION:

Bu el kitabinda belirtilen Makita makinaniz ile kullanilmasi tavsiye edilen yardimci ve ek malzemeler sunlardir. Belirtilenlerin disinda yardimci ve ek malzemeler kullanmak, sahislarda yaralanma riski olusturabilir. Yardimci ve ek malzemeler yanizca uygun sekilde ve bilinci olarak kullanilmalidir.

Jig saw blade Lame de scie sauteuse Sägeblatt Lama seghetto alternative Figuurzaagblad Hoja de sierra de calar Lâmina da serra de vaivém Stiksavsklinge Sticksågsblad Stikksagblad Pistosahan terä Âàμa παλινδρομικόι πριονιου Oyma testeresi bicaği
Blade type Teeth per inch Cutting length
No. 51 24 65 mm
No. 58 8 80 mm
No. 59 8 80 mm
No. B-10 9 80 mm
No. B-11 9 75 mm
No. B-12 6 80 mm
No. B-13 8 80 mm
No. B-14 18 50 mm
No. B-15 12 50 mm
No. B-16 6 80 mm
No. B-17 6 70 mm
No. B-18 14 45 mm
No. B-19 12 65 mm
No. B-21 12 75 mm
No. B-22 24 50 mm
No. B-23 14 50 mm
No. B-24 32 50 mm
No. B-25 9 75 mm
No. B-26 9 70 mm
No. B-27 24 50 mm
No. B-16L 6 150 mm
No. BR-13 9 64 mm

Rip fence set Ensemble de guide parallele Parallelanschlagsatz Gruppo guida pezzo Breedtegeleider-set Conjunto de guía de apoyo Conjunto de vedações para escaricação Parallelanslagssaet Parallellanslagssats Ripevernsett Halkaisuohjainsarja Προστατειτικό σύνολο σχισιματος Kenar kafes takimi
Hex wrench Clé hexagonale Innensechskantschlüssel Chiave esagonale Inbussleutel Llave hexagonal Chave hexagonal Unbrakonøgle Ssexkantsnyckel Sekskantnøkkel Kuusioavain Εξαγωνικό κλειδί Altigien anahta
Cover plate Plaque de recouvrement Gleitplatte Piastra di protezione Dekplaat Placa de Rozamento Placa de cobertura Fodplade Skyddsplatta Dekkeplate Suojalevy Πλάκα καλύμματος Kapak levhasi
Hose Tuyau Schlauch Manicotto Slang Manguera Mangueira Slange Slang Slange Letku Σωλήνα Hortum
Dust nozzle Raccord d'aspiration Absaugstutzen Bocchettone aspirapolvere Stofziguimondstuk Tubo de aspiracion Bocal do pô Stovstuds Dammstos Stovtrakt Pólysuutin AkrpoΦúαιο σκόνης Tozmemesi
Anti-splintering device Dispositif anti-éclat Spanreiβschutz Dispositivo antischeggiamento Antisplinterinrichting Dispositivo antiastillas Mecanismo de anti-fragmentação Antiflossse-anordning Flisningssskydd Antifislinnretting Sälöytymisen estolaite Συσεύη αποφύγης σκληθρών Kiymk önleyici cihaz
Guide rail adapter set (193517-1) Ensemble d'adaptateur pour guide de délignage (193517-1) Führungsanschlagsatz (193517-1) Gruppo adattatore rotaia guida (193517-1) Geleiderailadapter (193517-1) Conjunto de adaptorador para carril de guía (193517-1) Conjunto de adaptorador de carril de guía (193517-1) Föringsanslagssæt (193517-1) Sats med parallellanslag (193517-1) Adaptersett til ledeskinne (193517-1) Ohjauskison sovitarsja (193517-1) Σύνολo προσαρμοστή οδηγου σιδηροτροχιάς (193517-1) Kilavuz rayi adaptor tör seti (193517-1)
Guide rail set (192516-0) Ensemble de guide de délignage (192516-0) Führungsschienensatz (192516-0) Gruppo rotaia guida (192516-0) Geleiderail (192516-0) Conjunto de carril de guía (192516-0) Conjunto de carril de guía (192516-0) Föringsskinnesæt (192516-0) Sats med ledskena (192516-0) Ledeskinnesett (192516-0) Ohjauskiskosarja (192516-0) Σύνολo σθηγου σιδηροτροχιάς (192516-0) Kilavuz rayi seti (192516-0)

ENGLISH

Bütün sorumluluğ uzerimize alarak, bu urünün, Avrupa Konseyi Yönergeleri, 73/23EEC, 89/336/EEC ve 98/37/EC uyarınca, asaqidaki standart dokumanları uygünluğuna bayan ederiz:

Gürültü ve titresimi

Tipik A-agrliki ses basinc seviyesi 83 dB (A)'dir.

Islem sirasinda gurultu seviyesi 85 dB (A)'yi gecebilar.

Kulak koruyucusu takin.

Tipik aigrlik karekok ortalama ivme 8m / s^2 dir.
