BRUKSANVISNING 4334D MAKITA

Batteridrevet løvsag Bruksanvisning

3. Tjek emnet of fjern søm, skruer og andre

stoppet, før De fjerner klingen fra emnet.

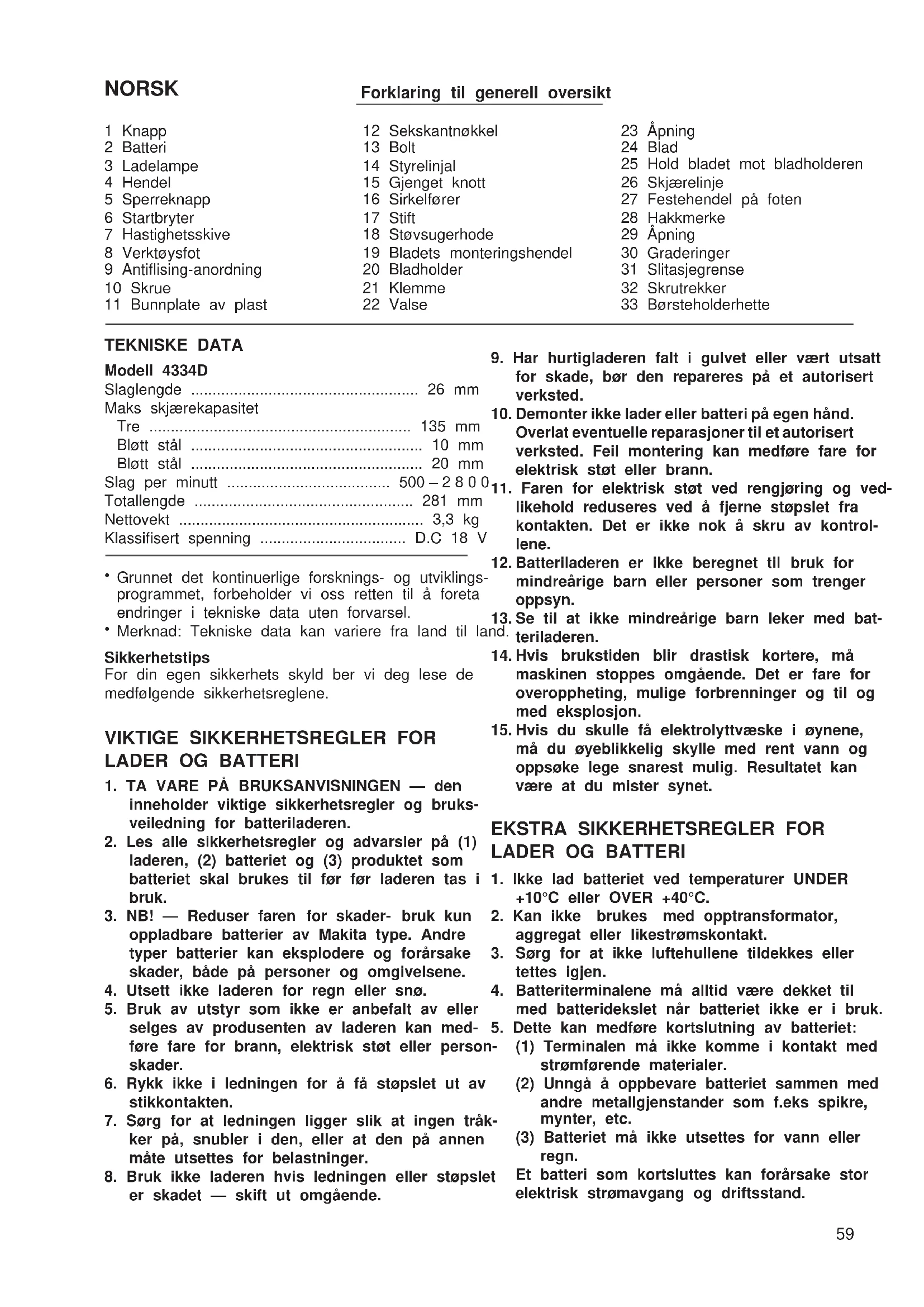

Grunnet det kontinuerlige forsknings- og utviklings- programmet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.

Merknad: Tekniske data kan variere fra land til land. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medfølgende sikkerhetsreglene.

inneholder viktige sikkerhetsregler og bruks- veiledning for batteriladeren.

2. Les alle sikkerhetsregler og advarsler på (1)

laderen, (2) batteriet og (3) produktet som batteriet skal brukes til før før laderen tas i bruk.

5. Bruk av utstyr som ikke er anbefalt av eller

selges av produsenten av laderen kan med- føre fare for brann, elektrisk støt eller person- skader.

6. Rykk ikke i ledningen for å få støpslet ut av

7. Sørg for at ledningen ligger slik at ingen tråk-

ker på, snubler i den, eller at den på annen måte utsettes for belastninger.

9. Har hurtigladeren falt i gulvet eller vært utsatt

Overlat eventuelle reparasjoner til et autorisert verksted. Feil montering kan medføre fare for elektrisk støt eller brann.

11. Faren for elektrisk støt ved rengjøring og ved-

likehold reduseres ved å fjerne støpslet fra kontakten. Det er ikke nok å skru av kontrol- lene.

14. Hvis brukstiden blir drastisk kortere, må

maskinen stoppes omgående. Det er fare for overoppheting, mulige forbrenninger og til og med eksplosjon.

15. Hvis du skulle få elektrolyttvæske i øynene,

må du øyeblikkelig skylle med rent vann og oppsøke lege snarest mulig. Resultatet kan være at du mister synet.

2. Kan ikke brukes med opptransformator,

med batteridekslet når batteriet ikke er i bruk.

5. Dette kan medføre kortslutning av batteriet:

(1) Terminalen må ikke komme i kontakt med strømførende materialer. (2) Unngå å oppbevare batteriet sammen med andre metallgjenstander som f.eks spikre, mynter, etc. (3) Batteriet må ikke utsettes for vann eller regn. Et batteri som kortsluttes kan forårsake stor elektrisk strømavgang og driftsstand. 4334D (Nor) (’100. 8. 30)

596. Hverken maskin eller batteri må oppbevares

på steder hvor temperaturen kan nå eller over- skride 50°C.

7. Kast ikke batteriet på åpen ild, selv om det er

ødelagt eller totalt utslitt. Batteriet kan eksplo- dere i flammene.

noe slag. Opplading av batteriet må foregå på et sted hvor ventilasjonen er god.

1. Vær oppmerksom på at maskinen alltid vil

være i startposisjon siden den ikke skal koples til strømnettet.

2. Hold verktøyet i de isolerte gripeflatene når

arbeid utføres på steder hvor verktøyet kan komme i kontakt med skjulte ledninger. Kon- takt med en strømførende ledning vil gjøre at eksponerte metalldeler på verktøyet også blir strømførende og dermed utsette operatøren for elektrisk støt.

3. Unngå skjæring av spikre. Kontroller

5. Skjær ikke arbeidsstykker som er for store.

6. Se etter at det er klaring under arbeidsstykket

før arbeidet påbegynnes slik at sagbladet ikke treffer gulv, arbeidsbenk, etc.

arbeidsstykket før verktøyet slås på.

tøyet må bare betjenes når det holdes med begge hender.

11. Slå strømmen av og vent til sagbladet har

stoppet helt før det fjernes fra arbeidsstykket.

12. Rør aldri bladet eller arbeidsstykket like etter

Batteriet fjernes fra maskinen ved å trekke det ut samtidig som knappene på begge sider trykkes inn.

Batteriet settes i ved å passe tungen på batteriet inn etter sporet i kammeret og så skyve det på plass. Batteriet må føres helt inn til det låses på plass med et lite klikk. Hvis dette ikke gjøres kan det falle ut mens maskinen er i bruk og påføre brukeren eller eventuelle tilstedeværende legemsskader.

Batterilader modell DC1801 er til lading av Makita batteri. Den må ikke brukes til andre formål eller til batterier av annet fabrikat.

Ved lading av et nytt batteri eller et som ikke har vært i bruk på en stund, kan det være vanskelig å lade det helt opp. Dette er normalt og ikke tegn på noe galt. Batteriet lar seg lade fullt opp etter at det har vært helt utladet og oppladet igjen et par ganger.

Hvis du lader opp et batteri fra en maskin som nettopp har vært i bruk, eller et batteri som har vært utsatt for direkte sol eller annen varme, vil ladelampen blinke rødt. Hvis dette skjer, venter du en stund. Ladingen starter når batteriet er avkjølt. Batteriet avkjøles raskere hvis det fjernes fra batteriladeren.

1. Lad batteriet opp før det blir helt utladet.

Stans maskinen og lad opp batteriet så snart du merker at maskinseffekten begynner å synke.

Et varmt batteri bør avkjøles før det lades opp.

4. Nikkelmetallhydrid -batteriet må lades opp når det ikke skal brukes på mer enn 6 måneder.

Velge sagefunksjon (Fig. 3) Dette verktøyet kan brukes til enten sirkel- eller rettlinjet skjæring. Skjærefunksjonen endres ved å dreie hendelen til ønsket skjæreposisjon. Se tabellen under for å finne best egnet skjærefunksjon. Posisjon Sagefunksjon Anvendelse

Rettlinjet sagefunksjon Til saging av bløtt stål, rustfritt stå og plast. For rene skjæreflater i tre og finer. I Liten sirkelfunksjon Til saging av bløtt stål, aluminium og hardt tre.

Middels sirkelfunksjon Til saging av tre og finer. Til rask saging i aluminium og bløtt stål. III Stor sirkelfunksjon Til rask saging i tre og finer. Bryter (Fig. 4) NB! Før batteriet settes inn i verktøyet, påse at startbry- teren fungerer som den skal og går tilbake til ‘‘OFF’’ når den slippes. For å forhindre at startbryteren trykkes inn ved et uhell, er den utstyrt med en sperreknapp. Verktøyet startes ved trykke inn sperreknappen og deretter startbryteren. Slipp startberyteren for å stoppe. Hastighetsskive (Fig. 5) Verktøyets hastighet kan justeres og vedlikeholdes til mellom 500 og 2 800 slag per minutt ved å dreie justeringsskiven. Skiven er merket med tallverdier fra 1 (laveste hastighet) til 5 (høyeste hastighet). Se tabellen under for å finne riktig hastighet til emnet som skal sages. Men korrekt hastighet kan variere avhen- gig av typen eller tykkelsen på emnet. Generelt vil høyere hastighet gi raskere saging, men bladet slites også hurtigere ned. Arbeidsemne som skal sages Tall på hastighetsskiven Tre 3–5 Bløtt stål 3 – 5 Rustfritt stål 3 – 4 Aluminium 2 – 3 Plast 1 – 4 NB! Hastighetsskiven må bare justeres mellom tallene 1 og 5. Skiven må ikke dreies med makt forbi disse verdiene, det kan ødelegge verktøyet. 4334D (Nor) (’100. 8. 28) 61Antiflising-anordning (Fig. 6) For å redusere risikoen for at emnet fliser seg opp, kan du bruke en antiflising-anordning. Monter anord- ningen fast på foten fra undersiden slik at den omkranser bladsidene. Bunnplate av plast (tilleggsutstyr) (Fig. 7) Bruk bunnplaten av plast ved skjæring av dekorative belegg, plast, etc. Platen beskytter flatene mot ska- der. Plastplaten skiftes ut ved å fjerne de fire skruene. Styrelinjal (Ripevern; ekstrautstyr) (Fig. 8) Ved saging av bredder på under 150 mm gjentatte ganger, vil bruk av styrelinjalen sikre raske, rene og rette snitt. Det monteres ved å skru løs bolten foran på foten. Smett styrelinjalen inn og trekk bolten til. Sirkelfører (ekstrautstyr) (Fig. 9) Bruk av sirkelføreren sikrer rene, glatte sirkelsnitt (radius: under 200 mm). Før stiften inn gjennom senterhullet og fest med den med knotten med gjen- ger. Flytt maskinfoten helt fram. Monter så sirkelføre- ren på foten på samme måte som ripevernet (styre- linjalen). Støvsugerhode (tilleggsutstyr) (Fig.10 og 11) Vi anbefaler å bruke støvsugerhodet for renere arbeid. Monter plastdekslet på verktøyet ved å sette det inn i hakkene på verktøyet. Støvsugerhodet festes ved å sette kroken på støvsugerhodet inn i hullet på foten. Det kan montertes enten på venstre eller høyre side av foten. Kople en Makita-støvsuger til støvsu- gerhodet. Montere eller demontere sagbladet NB!

Se alltid til at verktøyet er slått av og batteriet tatt ut før bladet monteres eller demonteres.

Rengjør alltid bladet og bladholderen før bladet monteres. Spon og fremmelegemer som har satt seg fast på bladet, kan føre til at bladet ikke lar seg stramme skikkelig og dermed forårsake at bladet knekker eller at det skjer en alvorlig ulykke. Montering

1. Skyv bladets monteringshendel i retning (1) for å

stanser med et lite klikk. Hvis det er vanskelig å trekke bladet ut, prøv å vrikke det litt frem og tilbake i retning (3) samtidig som det trekkes ut.

3. Roter bladets monteringshendel i retning (4) til

klemmen stikker 5–7mm ut fra bladholderen. (Fig. 13). NB! Hvis hendelen dreies for langt, vil klemmen også rotere og til sist løsne. Hvis dette skulle skje, monteres klemmen igjen som beskrevet under ‘‘Montere klemmen’’.

stillingen, skyves den i retning (6). Roter deretter monteringshendelen tilbake i utgangsposi- sjon.(Fig. 16) Demontering

1. Skyv bladets monteringshendel i retning (1) for å

stanser med et lite klikk. Hvis det er vanskelig å trekke det ut, kan du prøve å vrikke det litt frem og tilbake i retning (3).

stillingen, skyves den i retning (6). Roter deretter monteringshendelen tilbake i utgangsposisjon. (Fig. 20) BRUK Skjæring NB!

Verktøyet må alltid holdes slik at foten er kant i kant med arbeidsemnet. Hvis ikke vil resultat bli skjevt og bladet muligens knekke.

Beveg verktøyet langsomt forover ved skjæring av kurver eller snirkler. Hvis det legges for stort press på verktøyet vil resultatet bli skjevt og bladet kan knekke. Slå verktøyet på uten at det berører emnet. La foten hvile flatt på emnet og beveg verktøyet varsomt fremover langs skjærelinjen som er oppmerket på forhånd. (Fig. 21) Skråskjæring (Fig. 22 og 23) NB! Ta alltid batteriet ut av verktøyet før eventuelle juste- ringer utføres. Med oppvippet fot kan det utføres skråskjæringer i en hvilken som helst vinkel mellom 0° og 45° (venstre eller høyre). Skru løs festehendelen på foten og beveg foten slik at hakkmerket på motorhuset flukter med åpningen på foten. Vipp foten til ønsket skråvin- kel. Kanten på motorhuset angir skråvinkelen ved hjelp av graderinger. Stram festehendelen så foten sitter forsvarlig fast. MERKNAD: Plastdekslet (sponvern) må alltid fjernes fra verktøyet før eventuelle skråskjæringer ved hjelp av ekstra styrelinjal (ripevern) eller sirkelfører utføres. Planskjæring (Fig. 24) Løsne fotens festehendel og skyv foten helt tilbake. Stram deretter festehendelen så foten sitter forsvarlig fast.

4334D (Nor) (’100. 8. 30)Utskjæringer (Fig. 25 og 26) Det er to metoder å utføre utskjæringer på, A eller B. A) Bore et starthull: Til utskjæringer uten innføringskutt fra kanten, bores det et hull på minst 12 mm i diameter. Sett bladet inn i dette hullet og hold verktøyet godt fast mot emnet når skjæringen begynner. B) Plungerskjæring: Det er ikke nødvendig å bore et starthull eller skjære et innføringskutt hvis følgende prosedyre følges så nøye så mulig:

2. Legg trykk på verktøyet slik at fremre kant av

foten ikke flytter seg når verktøyet slås på og senk bakre ende av verktøyet forsiktig.

3. Etterhvert som bladet skjærer seg inn i emnet,

senkes verktøysfoten ned på emneoverflaten.

4. Utfør skjæringen på vanlig måte.

Finpussing av kanter (Fig. 27) La bladet gå forsiktig langs kanter som allerede er skåret, for å finpusse snittflaten eller utføre små dimensjonale justeringer. Metallskjæring Bruk alltid en egnet kjølevæske (maskinolje) ved skjæring av metall for å unngå unødig slitasje på bladet. Arbeidsemnets underside kan også smøres med fett eller kjølevæske. SERVICE NB! Før det utføres arbeider på maskinen må du alltid forvisse seg om at maskinen er slått av og akkumu- latoren er tatt ut. Rengjøre klemmen på bladholderen Hvis spon eller fremmedlegemer trenger inn i klem- men på bladholderen, må klemmen renses etter at den er demontert fra bladholderen. Demontere klemmen

1. Skyv bladets monteringshendel i retning (1) for å

løsne den. (Fig. 28)

2. Trekk monteringshendelen i retning (2) til den

stanser med et lite klikk. Hvis det er vanskelig å trekke den ut, kan du prøve å vrikke den frem og tilbake i retning (3).

4. Fjern klemmen fra bladholderen ved å dreie den i

res i retning (6) en kvart til en hel omgang slik at åpningen peker fremover. (Fig. 33) NB! Klemmen må ikke dreies mer enn en hel omgang når den settes inn i bladholderen siden det kan resultere i bladet strammes for mye.

TILBEHØR NB! Dette tilbehøret eller utstyret anbefales til å brukes sammen med din Makita maskin som er spesifisert i denne bruksanvisningen. Bruk av annet tilbehør eller utstyr kan medføre en risiko for personskader. Tilbehør og utstyr må bare brukes som spesifisert og bare til det det er beregnet til.

Bottenplatta av plast

Underlagsplate av plast

Stikksagblad (Pakke med 5 stk.)

NORSK Støy og vibrasjon fra modell 4334D De vanlige A-belastede støynivå er lydtrykksnivå: 85 dB (A) lydstyrkenivå: 98 dB (A) – Benytt hørselvern. – Den vanlig belastede effektiv-verdi for akselerasjon er 6 m/s
