GEBRUIKSAANWIJZING 4190DB MAKITA

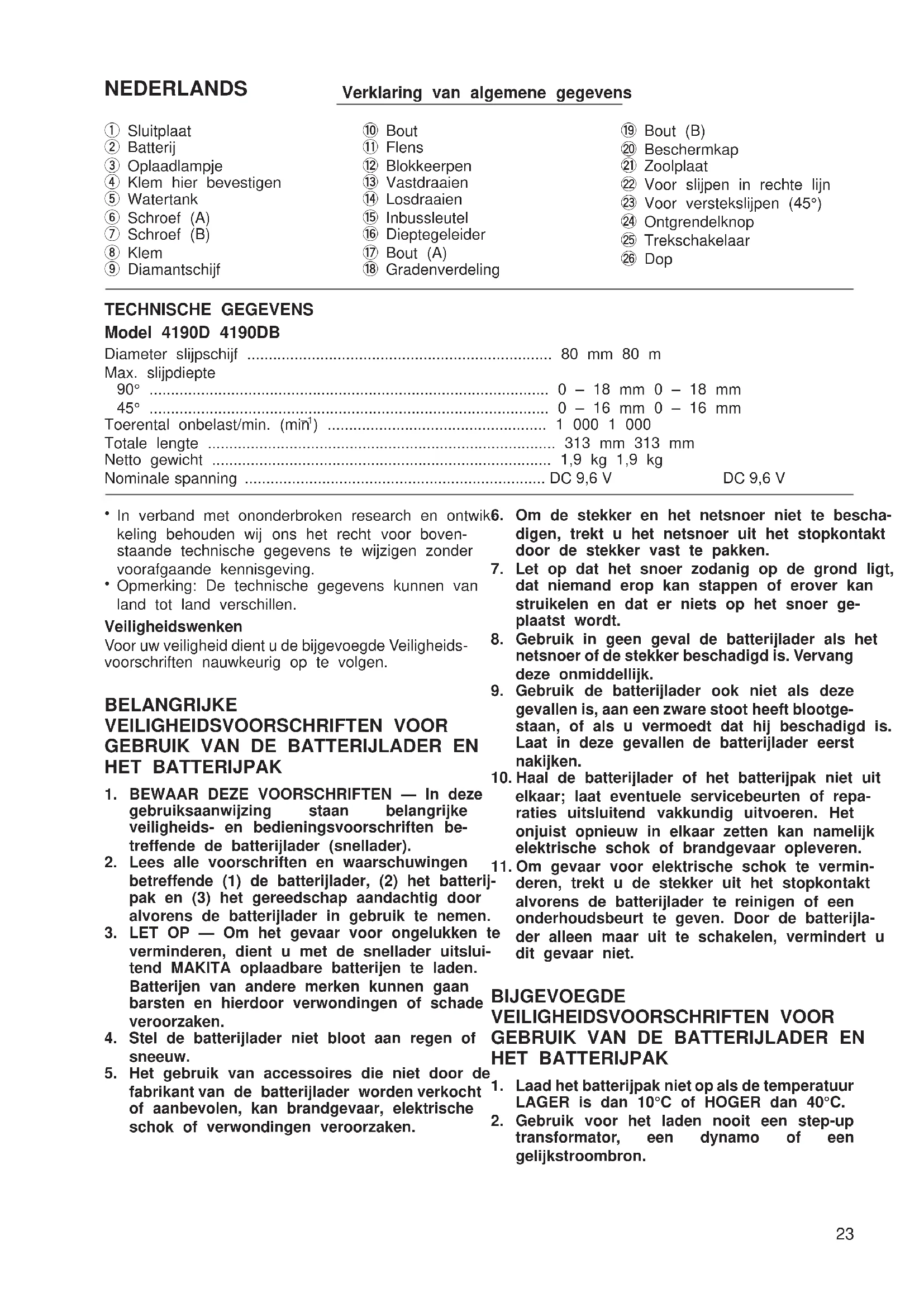

NEDERLANDS
Verklaring van algemene gegevens

1 Sluitplaat2 Batterij3 Oplaadlampje4 Klem hier bevestigen5 Watertank6 Schroef (A)7 Schroef (B)8 Klem9 Diamantschijf

10 Bout11 Flens12 Blokkeerpen13 Vastdraaien14 Losdraaien15 Inbussleutel16 Dieptegeleider17 Bout (A)18 Gradenverdeling

19 Bout (B)20 Beschermkap21 Zoolplaat22 Voor slijpen in rechte lijn23 Voor verstekslijpen (45°)24 Ontgrendelknop25 Trekschakelaar26 Dop

TECHNISCHE GEGEVENS

Model 4190D 4190DB

Diameter slijpschijf	80 mm 80 m
Max. slijpdiepte
90°	0 - 18 mm 0 - 18 mm
45°	0 - 16 mm 0 - 16 mm
Toerental onbelast/min. (min ^1 )	1 000 1 000
Totale lengte	313 mm 313 mm
Netto gewicht	1,9 kg 1,9 kg
Nominale spanning	DC 9,6 V DC 9,6 V

- In verband met ononderbroken research en ontwik6. keling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving. 7.

- Opmerking: De technische gegevens kunnen van land tot land verschillen.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN VOOR GEBRUIK VAN DE BATTERIJLADER EN HET BATTERIJPAK

1. BEWAAR DEZE VOORSCHRIFTEN — In deze gebruiksaanwijzing staan belangrijke veiligheids- en bedieningsvoorschriften betreffende de batterijlader (snellader).
2. Lees alle voorschriften en waarschuwingen 1 betreffende (1) de batterijlader, (2) het batterijpak en (3) het gereedschap aandachtig door alvorens de batterijlader in gebruik te nemen.

3. LET OP — Om het gevaar voor ongelukken te verminderen, dient u met de snellader uitsluitend MAKITA oplaadbare batterijen te laden. Batterijen van andere merken kunnen gaan barsten en hierdoor verwondingen of schade veroorzaken.

4. Stel de batterijlader niet bloot aan regen of sneeuw.

5. Het gebruik van accessoires die niet door de fabrikant van de batterijlader worden verkocht of aanbevolen, kan brandgevaar, elektrische schok of verwondingen veroorzaken.

Om de stekker en het netsnoer niet te beschadigen, trekt u het netsnoer uit het stopkontakt door de stekker vast te pakken.
7. Let op dat het snoer zodanig op de grond ligt, dat niemand erop kan stappen of erover kan struikelen en dat er niets op het snoer geplaatst wordt.
8. Gebruik in geen geval de batterijlader als het netsnoer of de stekker beschadigd is. Vervang deze onmiddellijk.
9. Gebruik de batterijlader ook niet als deze gevallen is, aan een zware stoot heeft blootgestaan, of als u vermoedt dat hij beschadigd is. Laat in deze gevallen de batterijlader eerst nakijken.
10. Haal de batterijlader of het batterijpak niet uit elkaar; laat eventuele servicebeurten of reparaties uitsluitend vakkundig uitvoeren. Het onjuist opnieuw in elkaar zetten kan namelijk elektrische schok of brandgevaar opleveren.
11. Om gevaar voor elektrische schok te verminderen, trekt u de stekker uit het stopkontakt alvorens de batterijlader te reinigen of een onderhoudsbeurt te geven. Door de batterijlader alleen maar uit te schakelen, vermindert u dit gevaar niet.

BIJGEVOEGDE

VEILIGHEIDSVOORSCHRIFTEN VOOR GEBRUIK VAN DE BATTERIJLADER EN HET BATTERIJPAK

1. Laad het batterijpak niet op als de temperatuur LAGER is dan 10°C of HOGER dan 40°C.

2. Gebruik voor het laden nooit een step-up transformator, een dynamo of een gelijkstroombron.

3. Zorg dat de ventilatiegaten van de batterijlade! niet afgesloten worden of verstopt raken.

4. Bedek altijd de polen van de accu met het accudeksel wanneer u de accu niet gebruikt.

5. Voorkom kortsluiting van het batterijpak:

(1) Raak de aansluitklemmen nooit aan met geleidend materiaal.
(2) Bewaar het batterijpak niet op een plaats waar ook andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.

(3) Stel het batterijpak niet bloot aan water of regen.

Kortsluiting van het batterijpak kan leiden tot een grote stroomafgifte, oververhitting, brand- wonden of zelfs tot defecten.

1. Bewaar de batterijlader en het batterijpak niet op plaatsen waar de temperatuur tot 50°C of hoger kan oplopen.
2. Werp zwaar beschadigde of volledig uitgeputte batterijpakken niet in het vuur, omdat een gevaarlijke explosie er het gevolg van kan zijn.
3. Wees voorzichtig dat u het batterijpak niet laa vallen en het niet aan schokken of stoten blootstelt.
4. Laad het batterijpak niet op in een kist, een container e.d. Om het batterijpak op te laden,-dient u dit in een goed geventileerde ruimte t plaatsen.

BIJGEVOEGDE VEILIGHEIDSVOORSCHRIFTEN VOOR DE MACHINE

1. Denk eraan dat dit gereedschap altijd gebruiksklaar is, aangezien het niet op een stopkontakt hoeft te worden aangesloten.
2. Kontroleer de snijschijf zorgvuldig op barsten of beschadigingen, alvorens het gereedschap te gebruiken. Vervang een gebarsten of beschadigde schijf onmiddellijk.
3. Gebruik uitsluitend de voorgeschreven flenzen.
4. Zorg ervoor dat de as, de flenzen (vooral de flens aan de buitenkant), of de bout geen beschadiging oploopt. Beschadiging aan deze delen kan breken van de schijf tot gevolg hebben.
5. Houd het gereedschap stevig vast.
6. Houd uw handen altijd uit de buurt van de roterende delen.
7. Alvorens het gereedschap in te schakelen, dient u even te kontroleren dat de schijf geen kontakt maakt met het werkstuk.
8. Wacht alvorens te slijpen tot de schijf op vol toeren is gekomen.
9. Stop onmiddellijk het slijpen als u iets abnormaals bespeurt.

10. Zet de trekschakelaar nooit vast in de "ON" positie.

11. Probeer ook nooit te slijpen met het gereedschap ondersteboven vastgezet op een bankschroef. Dit is buitengewoon gevaarlijk en kan aanleiding geven tot zeer ernstige ongelukken. (Fig. 1)

12. Wacht na het slijpen tot de schijf volledig tot stilstand is gekomen, alvorens het gereedschap neer te zetten.

BEWAAR DEZE VOORSCHRIFTEN.

°BEDIENINGSVOORSCHRIFTEN

Plaatsen en uithalen van batterij (Fig. 2)

Schakel de machine altijd uit voordat een batterij geplaatst of verwijdert wordt.

Om het batterijpak te verwijderen, trek eerst de sluitplaat uit de machine, pak dan het batterijpak aan beide zijden vast en verwijder het uit de machine.

• Voor het plaatsen van de batterij zorgt u ervoor dat hande rug op de batterij in de groef van het batterijkom- partiment komt, waarna u de batterij naar binnen at schuift. Klap alvorens het gereedschap te gebruiken de stelplaat oftewel deksel weer dicht, kontroleer of de stelplaat goed vast geklemd zit en niet gemak- kelijk opengaat.
  • Als het batterijpak moeilijk in de houder komt, te probeer het dan niet met geweld in te duwen. Indien het batterijpak er niet gemakkelijk ingaat, dan houdt u het verkeerd.

Opladen

Voor 4190D (Fig. 3)

1. Sluit de oplader aan op een stopcontact.
   Plaats de batterij in de oplader zodat de plus en min klemmen van de batterij overeenkomen met de plus en min markeringen op de oplader. Schuif de batterij zo ver mogelijk in de opening, zodat deze op de bodem van de laderopening rust.
2. Eens de batterij erin zit, zal het oplaadlampje rood knipperen en zal het opladen beginnen.
3. Nadat het opladen is voltooid, zal het oplaadlampje uitgaan. De oplaadtijd is als volgt: Batterij 7000, 7100, 7120, 9000, 9100, 9100A, 9120: ca. 60 minuten
4. Indien u de batterij in de oplader laat zitten nadat het opladen is voltooid, zal de oplader overschakelen naar de “bijladen (handhaven van de lading)” stand.
5. Verwijder de batterij van de oplader en trek de stekker van de oplader uit het stopcontact nadat het opladen is voltooid.

e Accu-model	Capaciteit (mAh)	Aantal cellen
9000 1 300	8

LET OP:

• De oplader is uitsluitend bestemd voor het laden van Makita batterijen. Gebruik deze nooit voor andere doeleinden of voor het laden van batterijen van andere fabrikanten.
• Een nieuwe batterij of een batterij die gedurende lange tijd niet werd gebruikt, kan soms niet volledig worden geladen. Dit is normaal en wijst niet op de defect. Nadat de batterij een paar keer volledig is ontladen en herladen, kunt u deze weer volledig laden.
• Wanneer u de batterij van een zojuist gebruikt gereedschap wilt laden, of een batterij die voor langere tijd aan direct zonlicht of hitte werd bloot-gesteld, moet u deze eerst laten afkoelen. Steek daarna de batterij erin en laad hem op.
• Bij het laden van een nieuwe batterij of een batterij die gedurende lange tijd niet werd gebruikt, gebeurt het soms dat het oplaadlampje na korte tijd uitgaat. Neem in zo'n geval de batterij eruit en steek deze weer erin. Indien het oplaadlampje binnen één minuut uitgaat zelfs nadat deze procedure een paar malen werd herhaald, is de batterij versleten. Vervang deze door een nieuwe.

Voor 4190DB (Fig. 4)

Sluit de acculader aan op een stopcontact. Plaats accu in de acculader zodat de plus en min klemm van de accu overeenkomen met de plus en min markeringen op de acculader. Schuif de accu zo v mogelijk in de opening, zodat deze op de bodem de laderopening rust.

Wanneer de accu erin zit, zal het oplaadlampje aa gaan en zal het opladen beginnen. Tijdens het opladen zal het oplaadlampje blijven branden. Nadat het opladen is voltooid, zal het oplaadlampje uitgaan. De oplaadtijd is ongeveer 100 minuten.

Trek de stekker van de lader uit het stopcontact n het opladen is voltooid.

Accu-type	Capaciteit (mAh)	Aantal cellen
9033 2 20	0 8

LET OP:

• Wanneer u de accu van een zojuist gebruikt gere schap oplaadt, of een accu die voor langere tijd direct zonlicht werd blootgesteld, gebeurt het som dat het oplaadlampje in rood knippert. Wacht in z geval een tijdje. Het opladen zal beginnen nadat accu is afgekoeld.
• Elk van de onderstaande condities wijst op besch diging van de lader en/of accu. Laat deze nakijke in een erkend Makita-servicecentrum of Fabriek-servicecentrum.

1) Het oplaadlampje gaat niet aan of knippert ni (in rood) wanneer de accu in de laderopening wordt geplaatst.

2) Het opladen is nog niet voltooid, hoewel reeds meer dan drie uur zijn verstreken nadat het rolampje is aangegaan bij het begin van het opladen.

Bijladen (Handhaven van de lading)

Wanneer u een volledig opgeladen batterij in de oplader laat zitten om spontaan ontladen te voorkomen, zal de oplader overschakelen naar de “Bijladen (Handhaven van de lading)” stand waardoor de batterij vers en in volledig opgeladen toestand wordt gehouden.

Wenken om een maximale levensduur van de batterij te handhaven

1. Laad de batterij op alvorens deze volledig is ontladen.

Stop het gebruik van het gereedschap en laad de batterij op telkens wanneer u vaststelt dat het vermogen van het gereedschap verminderd is.

1. Laad een volledig opgeladen batterij nooit erij opnieuw op.

urt Wanneer u de batterij te veel oplaadt, zal deze at. minder lang meegaan.

1. Laad de batterij op bij een kamertemperatuur tussen 10°C en 40°C.

ar Laat een warme batterij afkoelen alvorens deze op te laden.

Installeren van de watertank

Bevestig de klem op de tank, op het met de stippellij dangegeven gedeelte zoals afgebeeld. Draai de schroef (A) zo vast, dat u de tank nog om kan draai (Fig. 5)

Bevestig vervolgens de klem op het motorhuis. De /schroef (B) stevig vastdraaien. (Fig. 6)

Plaats de dop aan het uiteinde van de polyvinyl slang op het mondstuk van de watertank. Draai de tank naar rechts om tijdens het maken van de verbinding. Draai vervolgens de schroef (A) vast voor het vastzetten van de tank. (Fig. 7)

doEAT OP:

Wanneer u na het installeren van de watertank merkt dat de polyvinyl slang te scherp is verbogen of overmatig is gerekt, dient u de schroef (B) los te draaien en de stand van de tank bij te stellen, zodat de slang goed aangesloten zit.

Installeren of verwijderen van de diamantschijf (Fig. 8 en 9)

ed Belangrijk:

Kontroleer altijd of het gereedschap uitgeschakeld en de batterij verwijderd is, alvorens de schijf te installeren of te verwijderen.

Voor het installeren van de schijf dient u met een inbussleutel de bout los te draaien om de bout en de flens te verwijderen. Vervolgens bevestigt u de schijf, de flens en de bout op het gereedschap. De schijf dient u te bevestigen met het Makita merk aan de buitenkant.

Druk de blokkeerpen in het gaatje in de schijf zodat deze niet rond kan draaien en draai met de inbussleu

de voor het verwijderen van de schijf volgt u de boven- beschreven procedure in omgekeerde volgorde.

LET OP:

• Zorg dat u bij het installeren van de schijf de bo altijd stevig vastdraait.
• Gebruik uitsluitend de inbussleutel van Makita voo het installeren of verwijderen van de schijf.

Opbergen van de inbussleutel (Fig. 10)

De inbussleutel zet u na gebruik terug op de daarv bestemde plaats zoals afgebeeld.

Instellen van de snijdiepte (Fig. 11)

Draai met de inbussleutel de bout (A) op de dieptegeleider los en zet vervolgens de voetplaat hoger of lager. Zet de voetplaat op de gewenste snijdiepte vast door de bout (A) stevig vast te draa

Schuin slijpen (Fig. 12)

Draai met de inbussleutel de bout (A) op de dieptegeleider en de bout (B) op de gradenverdeling los. Stel het gereedschap in onder de gewenste ho (0° - 45°) en draai vervolgens de bouten (A) en (B) weer stevig vast.

LET OP:

Zorg dat u na het instellen van de snijdiepte en de hoek voor schuin slijpen, de bouten (A) en (B) altijd stevig vastdraait.

Voor slijpen in een rechte lijn dient de rand van het voetstuk altijd samen te vallen met de snijlijn op het werkstuk. Voor slijpen (45°) dient de insnijding vooraan op het voetstuk met de snijlijn samen te vallen.

LET OP:

Bij schuin slijpen dient u om preciezer te kunnen slijpen, de snijlijn op het werkstuk in de gaten te houden. Deze lijn kunt u door het venster in de bescherm kap van de snijschijf gadeslaan. Wanneer u wegens de stand van de watertank de lijn niet ku zien, stel de stand van de tank bij door deze een beetje naar achteren te kantelen.

Werking van de schakelaar (Fig. 14)

LET OP:

Alvorens het batterijpak in het gereedschap te plaatsen, kontroleert u altijd eerst even of de trekschake; laar behoorlijk funktioneert en bij het loslaten naar o "OFF" positie terugkeert.

Om te voorkomen dat de trekschakelaar per ongelu wordt ingedrukt, is deze voorzien van een ontgren- delknop.

Om de machine te starten, schuif de ontgrendelknop in de richting van de pijl en druk dan de trekschaklaar in. Om de machine te stoppen, laat u de trekschakelaar los.

Bijvullen van de watertank (Fig. 15)

Verwijder de dop en vul de tank met water bij. Zetp dop vervolgens terug op de tank. Kontroleer alvoren te vullen of de kraan dicht is.

LET OP:

Zorg dat u tijdens het vullen van de tank, geen wat op het gereedschap morst.

Bediening (Fig. 16)

Houd het gereedschap stevig vast. Zet de voetplaat op het werkstuk maar zorg dat de schijf er nog geen kontakt mee maakt. Schakel vervolgens het gereedschap in en wacht tot de schijf op volle toeren draait. Doe het waterkaantje open en laat een kleine stroom over de schijf vloeien. Beweeg het gereedschap voorwaarts over het werkstuk, ervoorzorgend dat het volkomen vlak op het werkstuk ligt, en blijf het regelmatig voortbewegen tot de snede is voltooid. Zorg dat u de snijlijn op het werkstuk blijft volgen en dat u de snelheid regelmatig houdt. Voor een fijn afgewerkte snede, dient u langzaam te slijpen. (Voor het slijpen van bijvoorbeeld een glazen plaat van 5 mm dikte, dient u de snelheid op ongeveer 250 mm per minuut te houden.) Voor het slijpen van een tegel van 10 mm dikte, op ongeveer 300 mm per minuut. Verminder de snelheid wanneer u het einde van de snede nadert, om te voorkomen dat het werkstuk afbrokkelt of dat er barsten in komen.

LET OP:

• Zorg dat u tijdens het slijpen het werkstuk stevig op de werkbank of tafel vasthoudt.
  d Zorg dat u het gereedschap niet scheef houdt of forceert, aangezien hierdoor de motor overbelast raakt en het werkstuk kan breken.
• Gebruik het gereedschap nooit met de schijf naar et boven of naar opzij gericht.
  et Voor het slijpen van glas, verdient het aanbeveling onder het voetstuk een rubber onderlegger (los verkrijgbaar) te bevestigen om te voorkomen dat het werkstuk krassen oploopt.
• De schijf voor Model 4190D/DB is van het "natte" type, bestemd voor het snijden van glas en tegels. Zorg er dus voor dat u tijdens het slijpen konstant water over de schijf laat vloeien.
  • Wanneer het snijvermogen van de schijf begint te verminderen, dient u de snijkant bij te scherpen met de schijf van een tafelslijpmachine (met ruwe korrels) of met een stuk beton, die u dan lichtjes tegen de buitenrand van de schijf drukt.

Zaagcapaciteit

In de onderstaande tabel zijn de approximatieve tzaagcapaciteiten voor één volledige batterijlading Päangegeven. de

Materiaal	Dikte	Afzaaglengte (90°)
		4190D	4190DB
Glas	3 mm	5 m	8 m
	5 mm	2 m	3 m
Keram-ische tegel	5 mm	4 m	6 m
	10 mm	3,5 m	5,5 m

LET OP:

Indien u het gereedschap zonder onderbreking heeft gebruikt totdat het batterijpak is uitgeput, laat u het 15 minuten met rust voordat u het weer ter hand neemt. Het uitgeputte batterijpak dient vanzelfsprekend te

verden vervangen of opgeladen.

ONDERHOUD

LET OP:

Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uite voeren aan de machine.

Na gebruik

Het op de voetplaat verzamelde stof afborstelen.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

GARANTIE

Wij garanderen dat Makita machines voldoen aan de wettelijke voorschriften van uw land. Uitgesloten van de garantie zijn beschadigingen veroorzaakt door normale slijtage, overbelasting of misbruik. In geval van klachten wordt u verzocht de machine, ongedemonteerd, op te sturen naar uw handelaar of Makita service centrum, samen met het bijgesloten GARANTIEBEWIJS.

ESPAN\~ OL

De ondergetekende, Yasuhiko Kanzaki, gevolmachtigd door Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan verklaart dat dit produkt

(Serienr. : serieproduktie)

vervaardigd door Makita Corporation in Japan voldoet aan de volgende normen of genormaliseerde documenten,

EN50260, EN55014

in overeenstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC.

DEUTSCH

vervaardigd door Da Hong Transformer Factory in China voldoet aan de volgende normen of genormaliseerde documenten,

in overeenstemming met de richtlijnen van de Raad 73/23/EEC en 89/336/EEC.

*1 januari, 2001

ESPAÑOL

Geluidsniveau en trilling van het model 4190D

Het typische A-gewogen geluidsdrukniveau is 78 dB (A).

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

- Draag oorbeschermers. -

De typische gewogen effectieve versnellingswaarde is niet meer dan 2,5 m/s ^2 .
