| Merk | Makita |
| Model | UC100D |
| Producttype | Draadloze takkenzaag |
| Totale lengte (zonder geleiderail en accu) | 350 mm |
| Netto gewicht (zonder accessoires) | 1,0 kg |
| Gewicht met accu (EPTA) | 1,5 - 1,6 kg |
| Voeding | Lithium-ion accu 10,8 V - 12 V max |
| Compatibele accu's | BL1016, BL1021B, BL1041B |
| Compatibele opladers | DC10SA, DC10SB, DC10WC, DC10WD, DC18RE |
| Standaard geleideraillengte | 100 mm |
| Kettingtype | 80TXL (26 aandrijfschakels) |
| Kettingsnelheid | 0 - 8,0 m/s (0 - 480 m/min) |
| Oliereservoircapaciteit | 55 cm³ |
| Geluidsdrukniveau (LpA) | 76 dB(A) |
| Geluidsvermogensniveau (LWA) | 87 dB(A) |
| Trillingen (houtzagen) | 4,8 m/s² |
| Hoofdfuncties | Takken en struiken zagen |
| Veiligheid | Kettingrem, veiligheidshendel, terugslagbeveiliging |
| Onderhoud | Kettingslijpen, reinigen van geleiderail en tandwiel, automatische smering |
| Beschikbare reserveonderdelen | Ketting, geleiderail, tandwiel, kettingbeschermer, accu's, opladers |
| Garantie | Raadpleeg het erkende Makita servicecenter |
Veelgestelde vragen - UC100D MAKITA
Gebruikersvragen over UC100D MAKITA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische zaag in PDF-formaat gratis! Vind uw handleiding UC100D - MAKITA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. UC100D van het merk MAKITA.

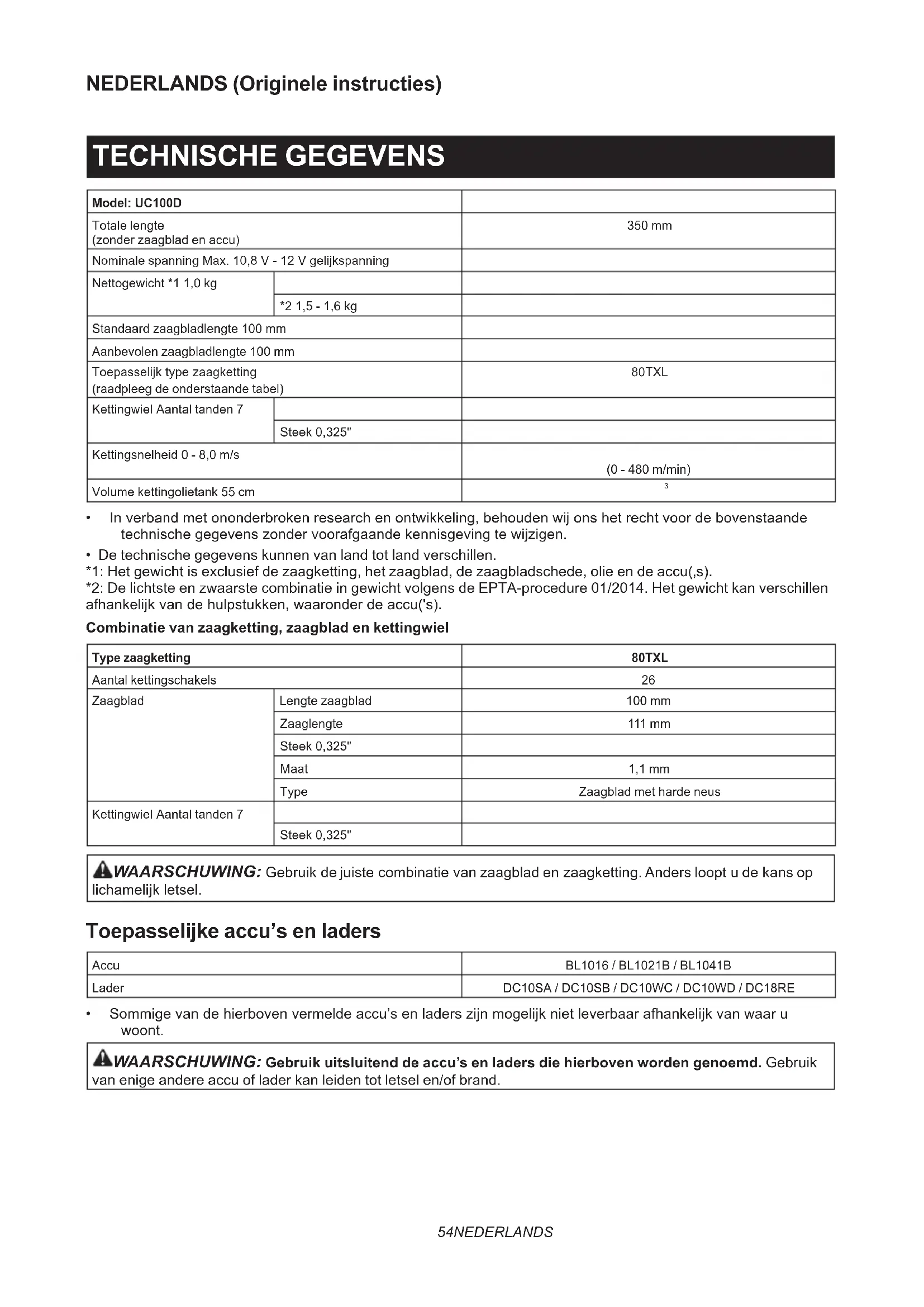

GEBRUIKSAANWIJZING UC100D MAKITA
| Model: UC100D | ||
| Totale lengte (zonder zaagblad en accu) | 350 mm | |
| Nominale spanning Max. 10,8 V - 12 V gelijkspanning | ||
| Nettogewicht *1 1,0 kg | ||
| *2 1,5 - 1,6 kg | ||
| Standaard zaagbladlengte 100 mm | ||
| Aanbevolen zaagbladlengte 100 mm | ||
| Toepasselijk type zaagketting (raadpleeg de onderstaande tabel) | 80TXL | |
| Kettingwiel Aantal tanden 7 | ||
| Steek 0,325" | ||
| Kettingsnelheid 0 - 8,0 m/s | (0 - 480 m/min) | |
| Volume kettingolietank 55 cm | ^3 | |
- In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
- De technische gegevens kunnen van land tot land verschillen.
*1: Het gewicht is exclusief de zaagketting, het zaagblad, de zaagbladschede, olie en de accu(s).
*2: De lichtste en zwaarste combinatie in gewicht volgens de EPTA-procedure 01/2014. Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu('s).
Combinatie van zaagketting, zaagblad en kettingwiel
| Type zaagketting | 80TXL | |
| Aantal kettingschakels | 26 | |
| Zaagblad | Lengte zaagblad | 100 mm |
| Zaaglengte | 111 mm | |
| Steek 0,325" | ||
| Maat | 1,1 mm | |
| Type | Zaagblad met harde neus | |
| Kettingwiel Aantal tanden 7 | ||
| Steek 0,325" | ||
⚠ WAARSCHUWING: Gebruik de juiste combinatie van zaagblad en zaagketting. Anders loopt u de kans op lichamelijk letsel.
Toepasselijke accu's en laders
| Accu | BL1016 / BL1021B / BL1041B |
| Lader | DC10SA / DC10SB / DC10WC / DC10WD / DC18RE |
- Sommige van de hierboven vermelde accu's en laders zijn mogelijk niet leverbaar afhankelijk van waar u woont.
⚠ WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand.
Symbolen
Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.
| Lees de gebruiksaanwijzing. | |
| Draag een veiligheidsbril en gehoorbescherming. | |
| Gebruik altijd twee handen om het gereedschap te bedienen. | |
| Wees bedacht op terugslag en vermijd zagen met de punt van het zaagblad. | |
| Stel niet bloot aan vocht. | |
| Maximaal toegestane zaaglengte | |
| Draairichting van de ketting |
| Ni-MH Li-ion | Alleen voor EU-landenAls gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.Gooi elektrische en elektronische apparaten en accu's niet met het huisvuil weg!In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt.Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer. |
| Gegarandeerd geluidsvermogenniveau conform EU-richtlijn inzake geluidsemissie buitenhuis. | |
| Geluidsvermogenniveau conform de Regelgeving Geluidsregeling van NSW, Australië |
Gebruiksdoeleinden
Dit gereedschap is bedoeld voor het afzagen van takken van bomen of struiken door middel van een zaagketting.
Geluidsniveau
De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-4-1:
Geluidsdrukniveau ( L_pA ): 76 dB (A)
Geluidsvermogenniveau (LWA): 87 dB (A)
Onzekerheid (K): 3 dB (A)
OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.
OPMERKING: De opgegeven geluidsemissiewaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.
⚠ WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.
⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).
Trilling
De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-4-1:
Gebruikstoepassing: zagen van hout
Trillingsemissie (a _n,w ): 4,8 m/s ^2
Onzekerheid (K): 1,5 m/s²
OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.
OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.
⚠ WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.
⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).
Verklaringen van conformiteit
Alleen voor Europese landen
De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing.
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
⚠ WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.
De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).
Algemene veiligheidswaarschuwingen voor een snoeizaag
- Houd alle lichaamsdelen uit de buurt van de zaagketting terwijl de snoeizaag in gebruik is. Alvorens de snoeizaag te starten, verzekert u zichzelf ervan dat de zaagketting niets raakt. In slechts een kort moment van onoplettendheid tijdens het gebruik van de snoeizaag kan uw kleding of lichaam in aanraking komen met de zaagketting.
- Houd de snoeizaag altijd vast met de ene hand aan de achterhandgreep en met de andere hand aan de extra handgreep.
- Houd de snoeizaag alleen vast aan de geïsoleerde vlakken omdat de zaagketting met verborgen bedrading in aanraking kan komen. Wanneer de zaagketting in aanraking komt met onder spanning staande draden, zullen de niet-ge-isoleerde metalen delen van de snoeizaag onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
- Draag oogbescherming. Verdere beschermingsmiddelen voor oren, hoofd, handen, benen en voeten worden aanbevolen. Afdoende beschermingsmiddelen verkleinen de kans op persoonlijk letsel als gevolg van rondvliegend afval of onbedoelde aanraking van de zaagketting.
- Bedien de snoeizaag niet in een boom, op een ladder, op het dak of enige instabiele ondergrond. Als de snoeizaag op deze manier wordt bediend, kan dat leiden tot ernstig persoonlijk letsel.
-
Zorg altijd voor een stevige stand en bedien de snoeizaag alleen terwijl u op een vaste, sta-biele en horizontale ondergrond staat. Op een gladde of instabiele ondergrond kunt u uw even-wicht of de controle over de snoeizaag verliezen.
-
Bij het afzagen van een tak die onder spanning staat, let u goed op eventuele terugslag. Wanneer de spanning in de houtvezels vrij komt, kan de onder spanning staande tak de gebruiker een terugslag geven en/of de controle over de snoeizaag doen verliezen.
- Wees uiterst voorzichtig bij het zagen van struiken en jonge boompjes. Het dunne materiaal kan zich vasthaken aan de zaagketting en naar u toe geslingerd worden of u uit balans brengen.
- Draag de snoeizaag terwijl deze uitgeschakeld is en houd hem uit de buurt van uw lichaam. Bij het transporteren of opbergen van de snoeizaag moet altijd de zaagbladschede om het zaagblad worden gedaan. Een juiste behandeling van de snoeizaag verkleint de kans op het per ongeluk aanraken van de bewegende zaagketting.
- Volg de instructies voor het smeren, ketting spannen en verwisselen van het zaagblad en de zaagketting. Een verkeerd gespannen of gesmeerde zaagketting kan breken of de kans op terugslag verhogen.
- Zaag uitsluitend hout. Gebruik de snoeizaag niet voor doeleinden waarvoor deze niet bedoeld is. Bijvoorbeeld: gebruik de snoeizaag niet om kunststof, steen of bouwmaterialen anders dan hout te zagen. Het gebruik van de snoeizaag voor andere werkzaamheden dan waarvoor deze bedoeld is, kan leiden tot gevaarlijke situaties.
- Deze snoeizaag is niet bedoeld om bomen om te zagen. Het gebruik van de snoeizaag voor andere werkzaamheden dan waarvoor deze bedoeld is, kan leiden tot ernstig letsel van de gebruiker of omstanders.
- Houd u aan alle instructies bij het verwijderen van vastgelopen materiaal, opbergen of onderhouden van de snoeizaag. Verzeker u ervan dat de schakelaar uit staat en de accu is verwijderd.
- Oorzaken van terugslag en wat de gebruiker hieraan kan doen:
Terugslag kan optreden wanneer de neus of voorrand van het zaagblad een voorwerp raakt, of wanneer het hout zich sluit en de zaagketting in de zaagsnede vastklemt.
Zagen met alleen de punt van het zaagblad kan een plotselinge, omgekeerde reactie veroorzaken waardoor het zaagblad omhoog geworpen wordt in de richting van de gebruiker.
Het beknellen van de zaagketting langs de bovenrand van het zaagblad kan het zaagblad snel terugwerpen in de richting van de gebruiker.
Deze beide reacties kunnen ertoe leiden dat u de controle over de zaag verliest waardoor ernstig lichamelijk letsel kan ontstaan. Wees niet afhankelijk van alleen de veiligheidsvoorzieningen die in uw zaag ingebouwd. Als gebruiker van de snoeizaag moet u meerdere stappen ondernemen om ervoor te zorgen dat uw zaagwerkzaamheden zonder ongelukken of letsel verlopen.
Terugslag is het gevolg van misbruik van de snoeizaag en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:
- Houd de snoeizaag stevig met beide handen vast, met uw duimen en vingers rondom de handgrepen van de snoeizaag, en positioneer uw lichaam en armen zodanig dat u een eventuele terugslag kan opvangen. De kracht van een terugslag kan worden opgevangen door de gebruiker mits de juiste voorzorgsmaatregelen zijn getroffen. Laat de snoeizaag nooit los.
▶ Fig.1
- Reik niet te ver en zaag nooit boven schouderhoogte. Dit helpt te voorkomen dat de punt van het zaagblad per ongeluk iets raakt en biedt een betere controle over de snoeizaag in onverwachte situaties.
- Gebruik bij het vervangen van het zaagblad of de zaagketting uitsluitend onderdelen die zijn opgegeven door de fabrikant. Vervanging door een verkeerd zaagblad of zaagketting kan ertoe leiden dat de zaagketting breekt en/of het zaagblad terugslaat.
- Volg de instructies van de fabrikant over het slijpen en onderhouden van de zaagketting. Het verlagen van de hoogte van de dieptevoeler kan leiden tot meer terugslag.
- Houd u aan alle instructies bij het verwijderen van vastgelopen materiaal, opbergen of onderhouden van de snoeizaag. Verzeker u ervan dat de schakelaar uit staat en de accu is verwijderd.
Aanvullende veiligheidsinstructies
Persoonlijke-beschermingsmiddelen
-
Kleding moet nauwsluitend zijn, maar de bewegelijkheid niet belemmeren.
-
Draag de volgende beschermende kleding tijdens het werk:
- een goedgekeurde veiligheidshelm, als er gevaar bestaat voor vallende takken en dergelijke;
- een gezichtsmasker of veiligheidsbril;
- geschikte gehoorbescherming (oorschelpen, of aangepaste of kneedbare oordoppen). octaafbandanalyse is op verzoek beschikbaar;
- stevige, lederen veiligheidshandschoenen;
- een lange broek gemaakt van een sterke stof;
• een veiligheidsoverall van snijbestendige stof;
- veiligheidsschoenen of -laarzen met antislip-zolen, stalen neus en snijbestendige, stoffen voering;
- een mondmasker, indien tijdens het werk stof wordt geproduceerd (bijvoorbeeld bij het zagen van droog hout).
Bediening
- Alvorens met het werk te beginnen, controleert u of het gereedschap zich in goede werkende staat bevindt, en dat deze voldoet aan de veiligheidsregels. Controleer met name of:
- De uitlooprem goed werkt;
- Het zaagblad en de afdekking van het kettingwiel goed zijn gemonteerd;
- De ketting is geslepen en gespannen overeenkomstig de regels.
- Start het gereedschap niet terwijl de schede om het zaagblad is geplaatst. Als het gereedschap wordt gestart terwijl de schede om het zaagblad is geplaatst, kan de schede naar voren worden weggeworpen, waardoor lichamelijk letsel en materiële schade aan voorwerpen in de buurt van de gebruiker kan worden veroorzaakt.
- Ga niet recht onder de tak staan die wordt afgezaagd. Let goed op vallende takken.
- Bedien het gereedschap niet tijdens slecht weer of als de kans op bliksem bestaat.
- Als u het gereedschap op een modderige ondergrond, natte helling of gladde plaats gebruikt, let u erop dat u stevig staat.
Elektrische veiligheid en accu
- Vermijd gevaarlijke omgevingen. Gebruik het gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Als water binnendringt in het gereedschap, wordt de kans op een elektrische schok groter.
- Werp de accu(s) niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.
- Open of vervorm de accu('s) niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.
- Laad de accu niet op in de regen of op een natte plaats.
- Laad de accu niet buitenshuis op.
- Raak de lader, inclusief de stekker en de contacten van de lader, niet met natte handen aan.
- Vervang de accu niet met natte handen.
- Laat de accu niet in de regen liggen en laad of berg de accu niet op een vochtige of natte plaats op.
- Laat de aansluitpunten van de accu niet nat worden met een vloeistof, zoals water, en dompel de accu niet onder. Als de aansluitpunten nat worden of vloeistof binnendringt in de accu, kan kortsluiting ontstaan in de accu en bestaat de kans op oververhitting, brand of explosie.
- Nadat de accu vanaf het gereedschap of de acculader is verwijderd, vergeet u niet het accudeksel op de accu te bevestigen en deze op een droge plaats op te bergen.
- Als de accu nat wordt, laat u het water eruit lopen en veegt u hem af met een droge doek. Laat de accu volledig drogen op een droge plaats voordat u hem gebruikt.
BEWAAR DEZE GEBRUIKSAANWIJZING.
⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig letsel.
Belangrijke veiligheidsinstructies voor een accu
- Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.
- Haal de accu niet uit elkaar en saboteer hem niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
- Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
- Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
- Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.
-
Bewaar en gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.
-
Werp de accu nooit in het vuur, ook niet wan- neer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
- Laat de accu niet vallen, sla er geen spijker in, snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp. Dergelijke handelingen kunnen leiden tot brand, buitensporige hitte of een explosie.
- Gebruik nooit een beschadigde accu.
- De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.
Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.
Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving.
Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.
-
Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.
-
Gebruik de accu's uitsluitend met de gereedschappen die door Makita zijn aanbevolen. Als de accu's worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
- Als u het gereedschap gedurende een lange tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
- Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.
- Raak de aansluitpunten van het gereedschap niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.
- Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel kunnen ontstaan.
- Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
- Houd de accu uit de buurt van kinderen.
BEWAAR DEZE INSTRUCTIES.
LET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.
Tips voor een maximale levensduur van de accu
- Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.
- Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.
- Laad de accu op bij een omgevingstemperatuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.
- Als de accu niet wordt gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
BESCHRIJVING VAN DE ONDERDELEN
▶ Fig.2
| 1 | Extra handgreep | 2 | Veiligheidskap | 3 | Zaagketting |
| 4 | Zaagblad | 5 | Olietankdop | 6 | Zaagbladschede |
| 7 | Afdekking van het kettingwiel | 8 | Uit-vergrendelknop | 9 | Achterhandgreep |
| 10 | Trekkerschakelaar 11 Hendel 12 Accu |
BESCHRIJVING VAN DE FUNCTIES
ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.
De accu aanbrengen en verwijderen
ALET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel worden veroorzaakt.
▶ Fig.3: 1. Rood deel 2. Knop 3. Accu
Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu uit het gereedschap.
Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort. Wanneer het rode deel zichtbaar is, zoals aangegeven in de afbeelding, is de accu niet geheel vergrendeld.
▲LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
⚠LET OP: Breng de accu niet met kracht aan.
Als de accu niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze niet goed aangebracht.
De resterende acculading controleren
Alleen voor accu's met indicatorlampjes
▶ Fig.4: 1. Indicatorlampjes 2. Testknop
Druk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedurende enkele seconden.
| Indicatielampjes Resterende | capaciteit | |
| Brandt Uit |  | |
 | 75% tot 100% | |
 | 50% tot 75% | |
 | 25% tot 50% | |
 | 0% tot 25% | |
OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.
Gereedschap-/accubeveiligingssysteem
Het gereedschap is voorzien van een gereedschap-/accubeveiligingssysteem. Dit systeem schakelt automatisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld:
Overbelasting:
Als het gereedschap wordt gebruikt op een manier die een abnormaal hoge stroomsterkte vergt. In die situatie schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om het weer te starten.
Als het gereedschap niet start, kan de accu oververhit zijn. In die situatie laat u de accu eerst afkoelen voordat u het gereedschap opnieuw inschakelt.
Onvoldoende accuspanning:
Als de resterende acculading onvoldoende is, zal het gereedschap niet starten. Als u het gereedschap inschakelt, draait de motor weer, maar stopt spoedig. In dit geval verwijdert u de accu en laadt u deze op.
De trekkerschakelaar gebruiken
⚠ WAARSCHUWING: Voor uw veiligheid is dit gereedschap uitgerust met een uit-vergren-delknop die voorkomt dat het gereedschap onbedoeld start. Gebruik het gereedschap NOOIT wanneer het start door alleen de trekkerschake-laar in te knijpen zonder de uit-vergrendelknop in te drukken. Stuur het gereedschap naar ons erkende servicecentrum voor deugdelijke reparatie ZONDER het verder te gebruiken.
A WAARSCHUWING: U mag NOOIT het doel of de werking van de uit-vergrendelknop teniet doen of deze vastplakken.
⚠LET OP: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand "OFF".
KENNISGEVING: Knijp de trekkerschakelaar niet hard in zonder de uit-vergrendelknop in te drukken. Hierdoor kan de schakelaar kapot gaan.
Om te voorkomen dat de trekkerschakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, duwt u de uit-vergren-delknop omlaag en knijpt u de trekkerschakelaar in. Laat de trekkerschakelaar los om te stoppen.
▶ Fig.5: 1. Trekkerschakelaar 2. Uit-vergrendelknop
De uitlooprem controleren
ALET OP: Als de zaagketting bij deze controle niet binnen enkele seconden tot stilstand komt, stopt u met het gebruik van het gereedschap en neemt u contact op met ons erkende servicecentrum.
Laat het gereedschap draaien en laat daarna de trek- kerschakelaar helemaal los. De zaagketting moet bin- nen enkele seconden tot stilstand komen.
MONTAGE
ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.
ALET OP: Raak de zaagketting niet met blote handen aan. Draag altijd handschoenen wanneer u de zaagketting hanteert.
De zaagketting aanbrengen of verwijderen
▲LET OP: De zaagketting en het zaagblad zijn kort na gebruik nog heet. Laat ze eerst afkoelen, voordat u enige werkzaamheden aan het gereedschap uitvoert.
ALET OP: Voer de procedure voor het aanbrengen of verwijderen van de zaagketting uit in een schone omgeving, vrij van zaagsel en dergelijke.
Het zaagketting verwijderen
Om de zaagketting te verwijderen, gaat u als volgt te werk:
- Trek de hendel omhoog.
▶ Fig.6: 1. Hendel
- Draai de hendel linksom tot de afdekking van het kettingwiel los komt.
▶ Fig.7: 1. Afdekking van het kettingwiel 2. Hendel
- Verwijder de afdekking van het kettingwiel en verwijder daarna de zaagketting en het zaagblad vanaf het gereedschapshuis.
De zaagketting aanbrengen
Om de zaagketting aan te brengen, gaat u als volgt te werk:
- Trek de hendel omhoog.
▶ Fig.8: 1. Hendel
- Draai de hendel linksom tot de afdekking van het kettingwiel los komt.
▶ Fig.9: 1. Hendel 2. Afdekking van het kettingwiel
-
Verwijder de afdekking van het kettingwiel.
-
Lijn het gat in het zaagblad uit met de pen op het gereedschapshuis en plaats daarna het zaagblad zoals aangegeven in de afbeelding.
▶ Fig.10: 1. Zaagblad 2. Gat 3. Pen
- Schuif het zaagblad naar het kettingwiel om de pen te vergrendelen.
▶ Fig.11: 1. Zaagblad 2. Pen
-
Verwijder het zaagblad vanaf het gereedschapshuis.
-
Controleer de richting van de zaagketting. Zorg ervoor dat de richting van de zaagketting hetzelfde is als die van de markering op het gereedschapshuis.
▶ Fig.12: 1. Markering op het gereedschapshuis
-
Leg één kant van de zaagketting op de bovenkant van het zaagblad.
-
Leg de andere kant van de zaagketting rond het kettingwiel, en bevestig daarna het zaagblad aan het gereedschapshuis zodanig dat het gat in het zaagblad is uitgelijnd met de pen op het gereedschapshuis.
▶ Fig.13: 1. Kettingwiel
Druk het zaagblad tegen het gereedschapshuis om de pen te ontgrendelen. De kettingspanning wordt automatisch afgesteld.
- Breng de afdekking van het kettingwiel aan zodat de bout en pen op het gereedschapshuis op hun plaats in de afdekking van het kettingwiel vallen.
▶ Fig.15: 1. Afdekking van het kettingwiel 2. Bout 3. Pen
- Draai de hendel rechtsom tot de afdekking van het kettingwiel vast zit en zet hem daarna terug in zijn oorspronkelijke stand.
▶ Fig.16: 1. Hendel 2. Afdekking van het kettingwiel
Verzeker u ervan dat de zaagketting niet los zit en de zaagketting soepel heen en weer kan bewegen. Stel zo nodig de kettingspanning af door het tekstdeel over het afstellen van de kettingspanning te raadplegen.
De kettingspanning afstellen
ALET OP: Een zaagketting die te los zit kan van het zaagblad af springen en een ongeluk of letsel veroorzaken.
De zaagketting kan na vele gebruiksuren los gaan zitten. Controleer regelmatig de kettingspanning vóór gebruik.
Als de zaagketting los zit, stelt u de kettingspanning af.
- Trek de hendel omhoog.
▶ Fig.17: 1. Hendel
- Draai de hendel een beetje linksom om de afdekking van het kettingwiel iets los te zetten. De kettingspanning wordt automatisch afgesteld.
▶ Fig.18: 1. Afdekking van het kettingwiel 2. Hendel
- Draai de hendel rechtsom tot de afdekking van het kettingwiel vast zit en zet hem daarna terug in zijn oorspronkelijke stand.
▶ Fig.19: 1. Hendel 2. Afdekking van het kettingwiel
BEDIENING
Smering
ALET OP: Bedien het gereedschap niet wan- neer de olietank leeg is. Vul tijdig olie bij voordat de olietank leeg is.
⚠LET OP: Voorkom dat de olie op uw huid of in uw ogen komt. Olie in het oog veroorzaakt irritatie. In het geval de olie in het oog komt, moet u het betreffende oog onmiddellijk spoelen met schoon water en direct een huisarts raadplegen.
▲LET OP: Gebruik nooit afgewerkte olie. Afgewerkte olie bevat kankerverwekkende bestanddelen. De verontreinigingen in afgewerkte olie veroorzaken een versnelde slijtage van de oliepomp, het zaagblad en de zaagketting. Afgewerkte olie is schadelijk voor het milieu.
KENNISGEVING: Als het gereedschap voor het eerst wordt gebruikt, kan het maximaal twee minuten duren voordat de zaagkettingolie het zaagmechanisme begint te smeren. Laat gedurende deze tijd de zaag onbelast draaien.
KENNISGEVING: Wanneer u voor het eerst kettingolie bijvult, of de olietank bijvult nadat deze geheel leeg is geraakt, vult u olie bij tot aan de onderrand van de vulnek. Anders kan de olietoevoer gehinderd worden.
KENNISGEVING: Gebruik zaagkettingolie exclusief voor Makita-gereedschappen of een in de winkel verkrijgbare gelijkwaardige kettingolie.
KENNISGEVING: Gebruik nooit olie die is verontreinigd met vuil- en stofdeeltjes of vluchtige olie.
KENNISGEVING: Gebruik botanische olie voor het snoeien van bomen. Minerale olie kan schadelijk zijn voor bomen.
KENNISGEVING: Voordat u begint te zagen, contro-leert u of de bijgeleverde olietankdop erop is gedraaid.
De zaagketting wordt automatisch gesmeerd tijdens het gebruik van het gereedschap. Controleer regelmatig hoeveel olie er nog in de olietank zit door het oliepeilglas.
▶ Fig.20: 1. Oliepeilglas 2. Olietankdop
Om olie bij te vullen, voert u de volgende stappen uit:
- Reinig het gebied rondom de olietankdop zorgvuldig om te voorkomen dat vuil in de olietank kan komen.
- Leg het gereedschap op zijn zijkant.
- Duw op de knop van de olietankdop zodat de knop aan de ander kant omhoog gaat staan, en verwijder de olietankdop door deze te draaien.
▶ Fig.21: 1. Olietankdop 2. Vastdraaien 3. Losdraaien - Vul olie bij in de olietank. De correcte hoeveelheid olie is 55 ml.
- Draai de olietankdop stevig terug op zijn plaats.
- Veeg eventueel gemorste zaagkettingolie zorgvuldig af.
OPMERKING: Als het moeilijk is om de olietankdop te verwijderen, steekt u de punt van een platkop-schroevendraaier in de gleuf van de olietankdop en verwijdert u de olietankdop door hem linksom te draaien.
▶ Fig.22: 1. Gleuf 2. Platkopschroevendraaier
Houd na het bijvullen het gereedschap uit de buurt van het materiaal dat wordt gezaagd. Start hem en wacht tot de zaagketting voldoende gesmeerd is.
▶ Fig.23
Werken met het gereedschap
ALET OP: Houd alle delen van uw lichaam uit de buurt van de zaagketting wanneer het gereedschap draait.
⚠ LET OP: Houd het gereedschap stevig vast met beide handen wanneer het gereedschap draait.
⚠ LET OP: Reik niet te ver. Zorg ervoor dat u altijd stevige steun voor de voeten hebt en uw evenwicht behoudt.
KENNISGEVING: Gooi nooit met het gereedschap en laat het niet vallen.
KENNISGEVING: Dek de luchtuitstroomopeningen van het gereedschap niet af.
Voordat u het gereedschap start plaatst u het beginpunt van het zaagblad en het steundeel van het gereedschapshuis tegen de tak die u wilt afzagen, zoals aangegeven in de afbeelding. Terwijl de tak tegen het gereedschapshuis en het zaagblad komt, start u het gereedschap en zaagt u de tak af door het gereedschap omlaag te bewegen door de tak heen.
▶ Fig.24
ALET OP: Alvorens te zagen, verzekert u zich ervan dat de tak die u wilt afzagen tegen het beginpunt van het zaagblad en het steundeel van het gereedschapshuis komt. Anders kan het gereedschap in de richting van de punt van het zaagblad worden getrokken en kan het zaagblad wiebe- len, waardoor letsel kan ontstaan.
Het gereedschap dragen
Alvorens het gereedschap te dragen, haalt u de accu van het gereedschap af. Breng vervolgens de zaagbladschede aan. Plaats ook het accudeksel op de accu.
▶ Fig.25: 1. Zaagbladschede 2. Accudeksel
ONDERHOUD
⚠LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.
ALET OP: Draag bij inspectie- of onderhoudswerkzaamheden altijd handschoenen.
KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.
Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.
De zaagketting slijpen
Slijp de zaagketting als:
- Poederachtig zaagsel wordt geproduceerd tijdens het zagen van vochtig hout;
- De zaagketting moeizaam in het hout binnendringt, zelfs wanneer hoge druk wordt uitgeoefend;
- De zaagsnijrand duidelijk beschadigd is;
- De kettingzaag naar links of rechts trekt in het hout. (veroorzaakt door een ongelijkmatige scherpte van de zaagketting, of een beschadiging aan slechts een kant)
Slijp de zaagketting veelvuldig, maar iedere keer slechts weinig. Twee of drie bewegingen met een vijl zijn door gaans voldoende voor regelmatig bijslijpen. Als de zaagketting meerdere malen is bijgeslepen, laat u deze een keer slijpen door een in ons erkende servicecentrum.
Criteria bij het slijpen:
⚠ WAARSCHUWING: Een buitensporige afstand tussen de zaagsnijrand en de dieptevoeler vergroot de kans op terugslag.
▶ Fig.26: 1. Lengte van het mes 2. Afstand tussen de zaagsnijrand en de dieptevoeler 3. Minimumlengte van het mes (3 mm)
— Alle messen moeten gelijk van lengte zijn. Door een verschillende lengten van messen kan de zaagketting niet gelijkmatig lopen en kan de zaagketting breken.
— Slijp de zaagketting niet verder als de lengte van de messen 3 mm of korter is. De zaagketting moet worden vervangen door een nieuwe.
— De dikte van spaanders wordt bepaald door de afstand tussen de zaagsnijrand en de dieptevoeler (ronde neus).
— De beste zaagresultaten verkrijgt u met de volgende afstand tussen de zaagsnijrand en de dieptevoeler.
• Kettingmes 80TXL: 0,65 mm
▶ Fig.27
— De slijphoek van 30° moet voor alle messen gelijk zijn. Bij verschillende slijphoeken zal de zaagketting ruw en ongelijkmatig lopen, de slijtage toenemen en de zaagketting kunnen breken.
— Gebruik een geschikte ronde vijl tegen de tanden zodat een correcte slijphoek behouden blijft.
- Kettingmes 80TXL: 55°
Vijl en vijlbeweging
— Gebruik een speciale ronde zaagkettingvijl (optioneel accessoire) voor het slijpen van de ketting. Een gewone ronde vijl is niet geschikt.
— De doorsnede van de ronde vijl voor elke zaagketting is als volgt:
• Kettingmes 80TXL: 4,0 mm
— De vijl mag het mes alleen in voorwaartse richting raken. Haal de vijl van het mes voor de terugwaartse beweging.
— Slijp eerst het kortste mes. De lengte van dit mes wordt dan de maatstaf voor alle andere messen op de zaagketting.
— Beweeg de vijl zoals aangegeven in de afbeelding.
— De vijl kan gemakkelijker worden bewogen als een vijlhouder (optioneel accessoire) wordt gebruikt. Op de vijlhouder staan merktekens voor de juiste slijphoek van 30° (lijn de merktekens parallel uit met de zaagketting) en beperkt de diepte waartoe de vijl doordringt (tot 4/5 van de vijldiameter).
— Nadat de zaagketting is geslepen, controleert u de hoogte van de dieptevoeler met behulp van het kettingmeetgereedschap (optioneel accessoire).
▶ Fig.30
— Verwijder eventueel uitstekend materiaal, ongeacht hoe klein, met een speciale vlakke vijl (optioneel accessoire).
— Maak de voorkant van de dieptevoeler weer rond.
Het zaagblad schoonmaken
Spaanders en zaagsel zullen zich in de groef van het zaagblad ophopen. Deze kunnen de groef verstoppen en de oliestroom belemmeren. Verwijder de spaanders en het zaagsel elke keer wanneer u de zaagketting slijpt of vervangt.
▶ Fig.31
De afdekking van het kettingwiel schoonmaken
Spaanders en zaagsel zullen zich binnenin de afdekking van het kettingwiel ophopen. Verwijder de afdekking van het kettingwiel en de zaagketting vanaf het gereedschap, en verwijder vervolgens de spaanders en het zaagsel.
▶ Fig.32
De olie-uitstroomopening schoonmaken
Kleine vuil- of stofdeeltjes kunnen zich tijdens gebruik ophopen in de olie-uitstroomopening. Deze vuil- of stofdeeltjes kunnen het uitstromen van de olie belemmeren waardoor de hele zaagketting onvoldoende wordt gesmeerd. Wanneer onvoldoende toevoer van ketting-golie optreedt aan het uiteinde van het zaagblad, maakt u de olie-uitstroomopening als volgt schoon.
- Verwijder de afdekking van het kettingwiel en de zaagketting vanaf het gereedschap.
- Verwijder de kleine vuil- of stofdeeltjes met een platkopschroevendraaier of iets dergelijks.
▶ Fig.33: 1. Platkopschroevendraaier
-
Olie-uitstroomopening
-
Plaats de accu in het gereedschap. Knijp de trekkerschakelaar in om opgehoopte vuil- en stofdeeltjes uit de olie-uitstroomopening te persen door kettingolie eruit te laten stromen.
- Verwijder de accu vanaf het gereedschap. Monteer de afdekking van het kettingwiel en het zaagblad met de zaagketting weer op het gereedschap.
Het kettingwiel vervangen
A LET OP: Een versleten kettingwiel zal de nieuwe zaagketting beschadigen. Laat in dat geval het kettingwiel vervangen.
Controleer de staat van het kettingwiel voordat u een nieuwe zaagketting monteert.
▶ Fig.34: 1. Kettingwiel 2. Plaatsen die slijten
Monteer bij het vervangen van het kettingwiel altijd een nieuwe borgring.
▶ Fig.35: 1. Borgring 2. Kettingwiel
KENNISGEVING: Verzeker u ervan dat het kettingwiel wordt gemonteerd zoals aangegeven in de afbeelding.
Het gereedschap opbergen
- Maak het gereedschap schoon voordat u het opbergt. Haal de afdekking van het kettingwiel eraf en verwijder alle spaanders en zaagsel vanaf het gereedschap.
- Laat na het schoonmaken het gereedschap onbelast draaien om de zaagketting en het zaagblad te smeren.
- Plaats de zaagbladschede over het zaagblad.
- Maak de olietank leeg.
Instructies voor periodiek onderhoud
Om zeker te zijn van een lange levensduur, om schade te voorkomen en om zeker te zijn van de volledige werking van de veiligheidsvoorzieningen, moet het volgende onderhoud regelmatig worden uitgevoerd. Garantieclaims kunnen alleen worden geaccepteerd als deze werkzaamheden regelmatig en correct worden uitgevoerd. Als deze voorgeschreven onderhoudswerkzaamheden niet worden uitgevoerd, kan dat ongelukken veroorzaken! De gebruiker van het gereedschap mag echter geen werkzaamheden uitvoeren die niet worden beschreven in de gebruiksaanwijzing. Dergelijke werkzaamheden moeten worden uitgevoerd door ons erkende servicecentrum.
| Controlepunt / Bedrijfstijd Vóór het gebruik | Elke dag Elke week Elke 3 | maanden | Jaarlijks Vóór opbergen | |
| Complete gereedschap | Inspecteren. | √ | ---- | |
| Schoonmaken. | √ | ---- | ||
| Laten controleren door een erkend servicecentrum. | ---- | √ | ||
| Zaagketting Inspecteren. ---- | √ | |||
| Slijpen indien nodig. | ---- | |||
| Zaagblad Inspecteren. ---- | √ | √ | ||
| Verwijderen vanaf het gereedschap. | ---- | |||
| Kettingsmering | Controleren van de olietoevoersnelheid. | √ | ---- | |
| Trekkerscha-kelaar | Inspecteren. | √ | ---- | |
| Uit-vergren-delknop | Inspecteren. | √ | ---- | |
| Olietankdop Controleren op vastzitten. | √ | ---- | ||
| Bouten en moeren | Inspecteren. -- | √ | --- | |
PROBLEMEN OPLOSSEN
Alvorens u verzoekt om reparatie, kunt u zelf als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding niet wordt beschreven, probeer dan niet het gereedschap te demonteren. Laat reparaties over aan een erkend Makita-servicecentrum, uitsluitend met gebruik van originele Makita-vervangingsonderdelen.
| Symptoom of storing Oorzaak Handeling | ||
| Het gereedschap start niet. De accu is niet ge | eplaatst. Plaats een opgeladen accu. | |
| Probleem met de accu (onvoldoende spanning). | Laad de accu op. Als het opladen geen verbetering brengt, vervangt u de accu door een nieuwe. | |
| De motor slaat al na korte tijd af. | De lading van de accu is bijna op. | Laad de accu op. Als het opladen geen verbetering brengt, vervangt u de accu door een nieuwe. |
| Geen olie op de zaagketting. De olietank is leeg. Vul de olietank. | ||
| De olietoevoergroef is verstopt. Maak de groef schoon. | ||
| Het gereedschap bereikt niet zijn maximumtoerental. | De accu is verkeerd aangebracht. Breng de accu aan zoals beschreven in deze handleiding. | |
| De accuspanning wordt minder. Laad de accu op. Als het opladen geen verbetering brengt, vervangt u de accu door een nieuwe. | ||
| Het aandrijfsysteem werkt niet goed. Vraag een erkend servicecentrum in uw regio het gereedschap te repareren. | ||
| Abnormale trillingen: Schakel onmiddellijk het gereedschap uit! | Losgeraakt zaagblad of zaagketting. Stel het zaagblad en de kettingspanning af. | |
| Het gereedschap is defect. Vraag een erkend servicecentrum in uw regio het gereedschap te repareren. | ||
| De zaagketting kan niet worden aangebracht. | De combinatie van zaagketting en ketting-wiel is niet juist. | Gebruik de juiste combinatie van zaagket-ting en kettingwiel door het hoofdstuk met technische gegevens te raadplegen. |
ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.
Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita-servicecentrum.
- Zaagketting
- Zaagblad
• Zaagbladschede
• Vijl
• Gereedschapszak
• Originele Makita-accu en -acculader
OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Deze kunnen van land tot land verschillen.
ESPECIFICACIONES
