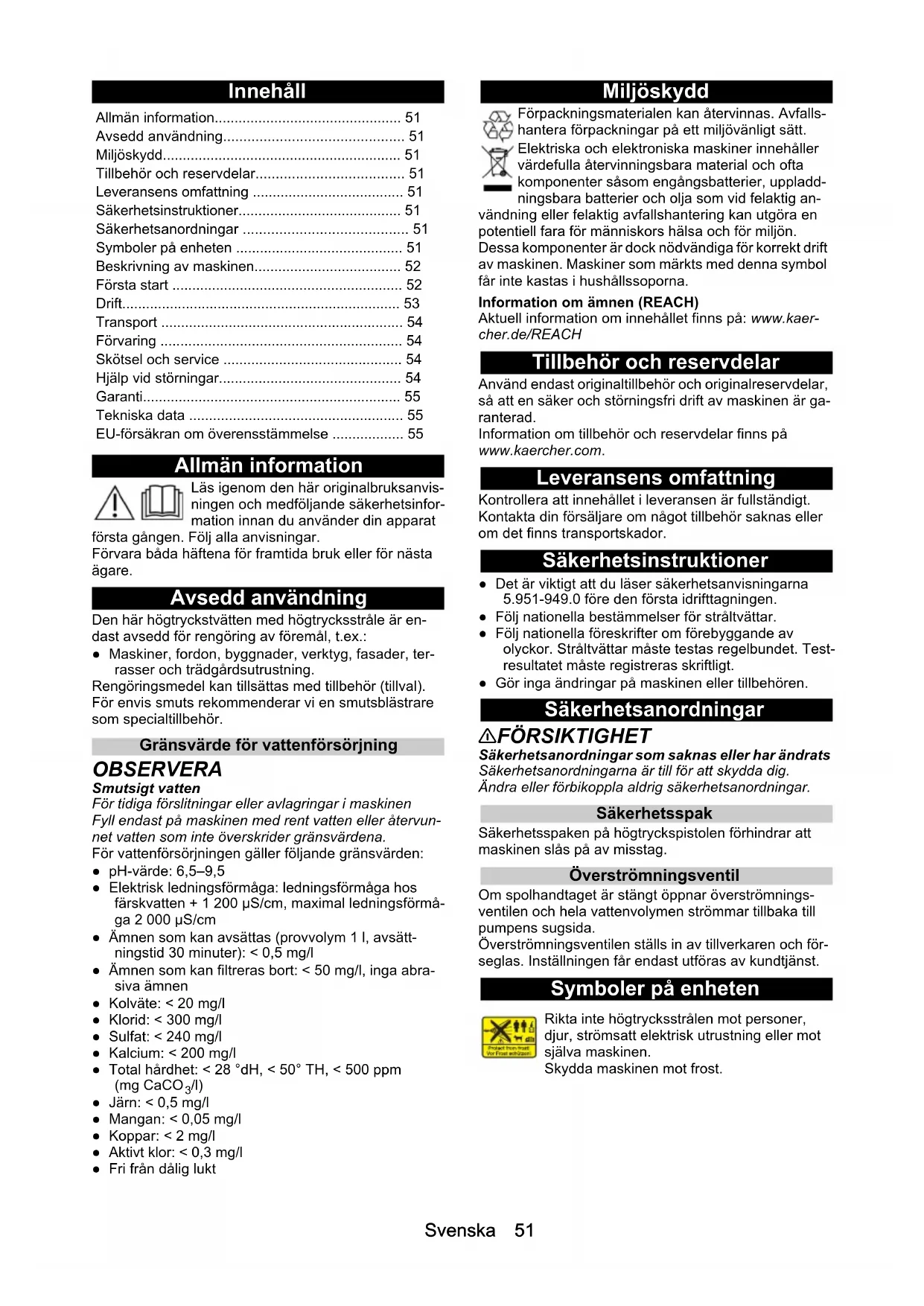

BRUKSANVISNING HD 513 E Classic Kärcher

Tillbehör och reservdilar. 51

Leveransensomfattning 51

Sakerhetsinstruktioner 51

Sakerhetsanordninger 51

Symboler paenheten 51

Beskrivning av maskinen. 52

Första start 52

Drift. 53

Transport 54

Förvaring 54

Skötsel och service 54

Hjälp vid störningar. 54

Garanti. 55

Tekniska data 55

EU-forsakran om overensstammelse 55

Allman information

Läsigenom den har originalbruksanvis- ningen och medfoljande sakerhetsinfor- mation innan du anvander din apparat

forsta gangen. Folj alla anvisningar.

Den har hogtryckstvatten med hogtrycksstrale ar endast avsedd for rengöring av foremal, t.ex.:

• Maskiner, fordon, byggnader, verktyg, fasader, terrasser och trädgårdsustrustning.

Rengöringsmedel kan tillsattas med tillbehör (tillval).

For envis smuts rekommenderar vi en smutsblastrare som specialtillbehör.

Gränsvärde für vattenförsörjning

OBSERVERA

Smutsigt vatten

För tidiga forslitningar eller avlagringar i maskinen Fyll endast på maskinen med rent vatten aller atervunnet vatten som inte överskrider gransvärdena.

For vattenforsörjningen gäller foljande gransvärden:

pH-vere:6,5-9,5
- Elektrisk ledningsförmåga: ledningsförmåga hos färskvatten + 1 200 μS/cm, maximal ledningsförmåga 2 000 μS/cm
- Amnen som kan avsattas (provolym 1 I, avsattingsid 30 minutes): < 0.5 mg / l
- Amnen som kan filtreras bort: < 50 mg/l , inga abrasiva amnen
- Kolvate: < 20 mg/l
- Klorid: < 300 mg/l
- Sulfat: < 240 mg/l
- Calcium: < 200mg/l
Total hardsht: < 28^, < 50^, < 500ppm (mg CaCO_3/I )
Järn: < 0,5 mg/l
- Mangan: < 0.05mg/l
- Koppar: < 2mg/l
Aktiv klor: < 0.3mg / l
- Fri frän daligluck

Miljöskydd

Förpackningsmaterialen kan Återvinnas. Avfalls hantera forpackninger på att miljövänligt satt.

Elektriska och elektroniska maskiner innehäller vardefulla ätervinningsbara material och ofterkomponenter sasom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en potentiell fara for manniskors halsa och for miljon.

Dessa komponenter ar dock nödvändiga for korrekt drift av maskinen. Maskiner som Märkts medenna symbol fär inte kastas i hushállssoporna.

Information om ämnen (REACH)

Aktuell information om innehålet finns på: www.kaercher.de/REACH

Tillbehör och reservdeler

Använd endast originaltillbehör och originalreservdelar, sa att en saker och störningsfri drift av maskinen ar garanterad.

Information om tillbehör och reservdilar finns paa www.kaercher.com.

Leveransens omfattning

Kontrollera att innehallet i leveransen ar fullstandigt. Kontakta din forsäljare om nagot tillbehör saknas aller om det finns transportskador.

Sakerhetsinstruktioner

• Det ar viktigt att du lasser sakerhetsanvisingarna 5.951-949.0 fore den forsta idrifttagningen.
  Folj nationella bestammelser for straltvattar.
  Följ nationella foreskrifter om forebyggande av olyckor. Straltvattar maste testas regelbundet. Testresultatet maste registrareras skriftigt.
  Gör ingaändringar pā maskinen aller tillbehören.

Sakerhetsanordninger

△FÖRSIKTIGHET

Sakerhetsanordningar som saknas aller har andrats

Sakerhetsanordningarna ar till for att skydda dig.

Andra aller forbikoppla aldrig sakerhetsanordninger.

Sakerhetsspak

Sakerhetsspaken på hogtryckspistolen forhindrar att maskinen slas på av misstag.

Overströmningsventil

Om spolhandtaget ar stangt oppnar overstromningsventilen och hela vattenvolymen strommar tillbaka till pumpensugsida.

Överströmningsventilen ställs in av tillverkaren och föseglas. Installingen fär endast utföras av kundtjanst.

Symboler paenheten

Rikta inte hogtrycksstralen mot personer, djur, stromsatt elektrisk utrustning aller mot själva maskinen.

Skydda maskinen mot frost.

Enligt gällande foreskrifter fär maskinen inte användas kopplad till dricksvattennätet utan etterströmningssskydd. Se till att anslutningen till ditt vattensystem, dar högtrycksrengöraren används, ar utrustad med en systemsepararerare enligt EN 12729 konstruktionstyp BA. Vatten som har runnit genom en systemsepararerare klassificeras som icke drickbart. Anslut alltid aterströmningsskyddet till vatteninloppet och aldrig direkt till maskinen.

VARNING

Den hoga utloppshastigheten for hogtrycksvattenstralen resulterari en hog bullerniva som kan orsaka obehag ether horselskador (t.ex. tinnitus) hos personer i den omedelbara omgivningen. En kontinuierligt hog bullerniva kan resultera i dovhet.

• Använd foreskriven personlig skyddsutrustning.

Hoga bullernivaer kan forsamura den vokala kommunikationen och forsamura eler forhindra din formaga att uppfatta akustiska varningsssignaler. Arbeta aldrig ensam. En andra person maste varar narvarande utanfor arbetsomradet.

Beskrivning av maskinen

Översikt über HD 5/11 E Classic och HD 5/13 E Classic

Bild A

①Munstyckssskruvar
② Hogtrycksmunstycke
③Strärlör
4 Sakerhetslas
5 Spruthandtag
6 Avtryckare
7 Hogtrycksslang
⑧ Sprutkrok
9Extra handtag
10 Kabelkrok
(1)Vattenfilter
12Koger forforvaring av stralror (for langt stralror)
③ Vatteninloppsansluting
14Vattenutlopp
(15)Strombrytare
Handtag, upptill (utdraget)

Översikt over HD 5/11 EX Plus Classic och HD 5/13 EX Plus Classic

Bild B

1Munstycksskruvar
② Hogtrycksmunstycke
(3)Strärlör
4 Sakerhetslås

5 Spruthandtag
6 Avtryckare
⑦ Hogtrycksslang
8 Handtag, uptilt (utdraget)
9Extra handtag
10Kabelkrok
1Vattenfilter
12Koger forforvaring av stralr (for langt stralr)
(13)Vatteninloppsanslutning
Vattenutlopp
15Strombrytare
Handvev
17Stralrorshallare
18Smutsbläster

Första start

△FARA

Risk for personskador på grund av elstotar

Lat endast behörig yrkespersonal installera vattenförsörjning, elansluttingar och hogtrycksnätet.

Färgkodning

1. Kontrollera forpackningsinnehallet vid uppackningen.
2. Informera Återförsäljaren vid transportskador.

Installera tillbehör

1. Satt i korhandtaget i maskinen och satt i skruvarna i handtaget.

Bild C

1. Installera munstycket med munstycksskruvarna pa stralroret.
2. Anslut stralroret till spruthandtaget.

Bild D

1. Skruva fast hogtrycksslangen på spruthandtaget.
2. Endast HD 5/11 E Classic och HD 5/13 E Classic, fasp hogtrycksslangen vid vattenutloppet.
3. Endast HD 5/11 E Classic och HD 5/13 E Classic, tryck in handveven i帽子 pa slangvindan och se till att handveven sitter fast ordentlich.

Bild E

Elanslutting

AFARA

Anslut maskinen till elnätet med en stickkontakt. Perma
nent anslutning till elnätet ar forbjuden. Stickkontakten
anvands for att koppla bort maskinen fran elnätet.
For anslutningsvärden, se typskylten erler tekiska data.

1. Rulla av nätkabeln och lagg den på marken.
2. Satt i nataktoni uttaget.

Vattenanslutting

Ansluta till en vattenledning

VARNING

Hälsorisk vid äterflöde av Förorenat vatten till dricksvattennätet.

Följ foreskriftna frän ditt vattenbolag.

1. Kontrollera matningstrycket, inmatningstemperaturen och inmatningsmängden frän ledningsnätet. Se kapitlet Tekniska data for kraven.

2. Anslut Återströmningsskyddet och vattenanslutningen till maskinen med en slang (minsta langd 7,5 m, minsta diameter 3/4 ).

Matningssslangen ingar inte i leveransen.

1. Oppna vatteninloppet.

Avluftning av maskinen

1. Oppna vatteninloppet.
2. Ta bort hogtrycksmunstycket.
3. Satt paskinen.
4. Lat maskinen gà tills det utrinnande vattnet ar fritt fran luftbubblor.
5. Stäng av maskinen.
6. Montera hogtrycksmunstycket.

Drift

△FARA

Risk for explosion!

Spruta inte lättantändiga vätskor.

Om maskinen ske används i riskområden (t.ex. tankstationer) maste sakerhetsföreskrifterna på platsen följas.

Öppna/stänga spruthandtaget

1. Tryck tillbaka sakerhetslaset och tryck pa avtrycka- ren.

Bild F

Spruthandtaget öppnas.

1. Slapp avtryckaren och tryck sakerhetsåset framåt. Spruthandtaget stångs.

Hogtrycksdrift

Hanvisning

• Maskinen kan användas vertikalt.
• Maskinen ar utrustad med en tryckbrytare. Motorn startup endast nar spruthandtaget ar oppet.
• Lat inte högtrycksslangen komma i kontakt med vassa kanter.
• Pá maskiner med slangvinda: Rulla av hela hogtrycksslangen—from slangvindan.
• Oppna vattenforsorjningen.
• Ställ strömbrytaren på "1".
• Oppna spruthandtagets sakerhetslas.
• Spruthandtaget öppnas.
• Rikta hogtryckssprutan mot foremalet som ska rengoras och paborja rengöringen.

Drift med rengöringsmedel

Hänvisning

En skumstralr (tilval) behovs for att arbeta med ren-goringsmedel.

VARNING

Felaktigt rengöringsmedel

Skador på maskinen och rengöringsobjekten

Använd endast rengöringsmedel som ar tillatna av KÄRCHER.

Observera de doseringsrekommendationer och anvisninger som medfoljer rengöringsmedlet.

Var sparsam med rengöringsmedel für att skydda mil-jön.

Med KÄRCHER:s rengöringsmedel fãr du en problemfri drift. Kontakta oss for rãdgivning ell er for att bestäla var katalog ell vara informationsblad om rengöringsmedel.

1. Fyll pa rengöringsmedlet i skumstrårlörets behällare. (Följ doseringsanvisingarna pa rengöringsmedelsflaskan.)

Bild G

Rekommenderad rengöringsmetod

1. Spruta sparsamt med rengöringsmedel på den torrayan och lát verka (inte torka).
2. Spola bort den upplosta smutsen med hogtrycksstralen.

After drift med rengöringsmedel

1. Spola skumstrårlöret med rent vatten i ca 30 sekunder.

Byta munstycke

△FARA

Risk for personskador!

Stäng av maskinen innan du byter munstycke och aktivera inte handsprutan forran maskinen ar trycklos.

1 Säkra högtryckspistol. För att göra detta trycker du sakerhetsspaken framåt.
2 Skruva loss munstycksskruvarna och ta bort mun-stycket.
3 Skruva på smutsblæstern och dra Åt dem für hand.
4 Endast HD 5/11 EX Plus Classic och HD 5/13 EX Plus Classic, skruva på smutsblæstern och dra at for hand.

Förvaring av smutsbläster

När maskinen stängs av reduceras vattentrycket, vilket kan minska högtryckssprutans sprutkraft och forbättra utrustningens livsländg.

1. Stäng spruthandtaget, maskinen avbryter driften.
2. Tryck sakerhetslaset framat for att stanga spruthandtagets sakerhetslås.
3. Tryck tillbaka sakerhetslaset for att oppna spruthandtagets sakerhetslas.
4. Oppna spruthandtaget, maskinen tillkopplas igen.

Avsluta driften

1. Stäng av vattentillforseln.
2. Spruthandtaget öppnas.
3. Ställ strömbrytaren på "1" och låt maskinen gå i 5 till 10 sekunder.
4. Ställ strömbrytaren på "0".
5. Stang spruthandtaget.
6. Dra ut stromforsorjningen fran maskinen med torra hander.
7. Ta bort vatteninloppet.
8. Stäng spruthandtagets sakerhetsspak och tryck sakerhetslaset framat.

Transport

△FÖRSIKTIGHET

Bristande hansyn till vikt

Risk for personskador och materialskador

Ta hansyn till maskinens vikt vid transport.

1. Hang up stråröret med spruthandtaget i krokarna.
2. Linda strömkabeln runt kabelkrokarna.
3. Utan slangvinda: Rulla ihop hogtrycksslangen och hang den over kroken.

Med slangvinda: Rulla upp hogtrycksslangen paa slangvindan.

1. När du transporterar maskinen i fordon maste den sakras sa att den inte glider aller valter.
2. För korta transporter kan maskinen dras i teleskophandtaget.

Bild I

1. När du gär i trappor, häll i det extra handtaget och lyft maskinen.

Bild J

Förvaring

△FÖRSIKTIGHET

Bristande hansyn till vikt

Enheten kan välta pa lutande ytor.

Ta hansiyn till maskinens vikt vid forvaring.

Forvara endast maskinen inomhus.

Frostskydd

OBSERVERA

Frost Förstör maskinen om den inte ar helt tomd på vatten.

Förvara maskinen på en frostfri plats.

Om frostfri forvaring inte ar mojlig:

1. Tom überflödt vatten.
2. Pumpa vanligt frysskyddsmedel genom maskinen.
3. Låt maskinen gå i högst 1 minut tills pumpen och ledningarna ar tomma.

Hanvisning

Använd vanligt, glykolbaserat frysskyddsmedel. Observera hanteringsinstruktionerna是从 tillverkaren av frostskyddsmedlet.

Skötsel och service

△FARA

Starta maskinen av misstag

Risk for personskador, elstotar

Stäng omedelbart av maskinen och dra ur stickkontakten innan du utfor arbete.

Hanvisning

Begagnad olja maste omhändertas och lamnas till en atervinningsstation. Begagnad olja skal alltid lamnas till en atervinningsstation. Att fororena miljon med begagnad olja ar straffbart enligt lag.

Sakerhetsinspektion/underhalsavtal

Du kan komma overens om en regelbunden sakerhetsinspektion med din aterforsäljare aller inga ett underhallsavtal. Lat oss ge dig rãd.

Underhällsintervaller

Färe användning

1. Kontrollera om anslutningskabeln ar skadad och se till att kundtjänst eller en elektriker omedelbart byter ut en skadad kabel.
2. Kontrollera om hogtrycksslangen ar skadad och byt omedelbart ut en skadad hogtrycksslang.
3. Kontrollera maskinens tathet. 3 droppar vatten per minut ar tillatna. Kontakta kundtjänst vid större lackage.

Varje vecka

1. Rengör vattenfiltret, se kapitlet Rengöra vattenfil-tret.

Var 500:e drifttimme, minst en gang per ar

Lat kundservice byta oljan.

Underhallsarbeten

Rengöra vattenfiltret

OBSERVERA

Skadat vattenfilterivattenanslutningen

Skada pà maskinen p.g.a. fororenat vatten

Kontrolera att vattenfiltret inte ar skadat innan du satter in det i vattenanslutningen.

1. Dra ut vattenfiltret.
2. Rengör vattenfiltret under rinnande vatten.
3. Satt tillbaka vattenfiltret i vattenanslutningen.

Hjälp vid störningar

△FARA

Risk for skador om maskinen startup plotsligt och på grund av elektrisk stöt.

Stäng av maskinen fore alla arbeten och dra ur nätkontakten.

Elkomponenter fär bara kontrolleras och repareras av en auktoriserad kundtjanst.

Uppsök en auktoriserad kundtjänst vid störningar som inte namns i detta kapitel, om du är osäker aller om det uttryckligen anges.

Fel Åtgård
Maskinen startup inte	● Kontrollera om strömkabeln är skadad. ● Kontrollera nätspänningen. ● Om maskinen överhettas: a Ställ strömbrytaren på "0". b Låt maskinen svalna i minst 15 minutes. c Ställ strömbrytaren på "1". ● Kontakte kundtjänst vid elfel.
Maskinen.bygger inte upp tryck	● Montera standardmunstycket (med specificerad storlek, se kapitlet Tekniska data). ● Rengör/byt ut högtrycksmunstycket. ● Avlufta maskinen (se kapitlet Avluftning av maskinen). ● Rengör vattenfiltret (se kapitlet Rengöravattenfiltret). ● Rengör alla inloppsrör till pumpen. ● Kontrollera vattenförsörjningens volym (se kapitlet Tekniska data).
Pumpen otätUpp till 3 droppars vatten-utträde per minut är tillåt.	Låt kundtjänst kontrollera maskinen vid större lackage.
Pumpen knacker ◆ Reng	ör vattenfiltret.Kontrollera om vattenförsörnjningsledningarna lacked.Avlufta maskinen (se kapitlet Avluftning av maskinen).Kontakta kundtjänst vid behov.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel pa maskinen repareras utan kostnad inom garantitiden, under forutsättning att de orsakats avett material-ller tillverkningsfel. Vid frägor som gäller garantin skadu

vanda dig med kvitto till inkopsstallet aller narmaste, auktoriserad kundtjanst.

(Se baksidan for adress)

Ytterligare garantiinformation (om tillganglig) finns i serviceområdet på din lokala Kärcher-webplats under

"Nedladdningar".

Tekniska data

		HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Elanslutting
Spanning V 220 - 240 220 - 240 220 - 240 220 - 240
F a s	~	1	1	1
Frekvens Hz 50 50 50 50
Anslutningseffekt kW	2.2	2,2		2.4	2.4
Kapslingsklass		IPX5	IPX5	IPX5	IPX5
Nätsakring (trög)	A	15	15	15	15
Förlängningskabel 30 m	mm²	2.5	2,5	2.5	2.5
Vattenanslutting
Tilloppstryck (max.)	MPa (bar)	1.0 (10)	1,0 (10)	1.0 (10)	1.0 (10)
Tilloppstemperatur (max.)	°C	40	40	40	40
Tilloppsmängd (min.)	I/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Insugningshöjd (max.)	m	1.0	1,0	1.0	1.0
Effektdata maskin
Standardmunstyckets munstycksstorlek		036	036	032	032
Transportmängd, vatten	I/h (l/min)	500 (8.4)	500 (8.4)	500 (8.4)	500 (8.4)
Drifttryck	MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Driftsövertryck (max.)	MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Spolhandtagets rekylkraft	N	20.4	20,4	22.4	22.4
Mätt ochvikter
Vikt (utan tillbehör)	kg	18	21	18.3	21.3
Längd x bredd x höjd mm	350 x 330 x 8		350 x 330 x 8	350 x 330 x 8	350 x 330 x 8
		80	80	80	80
Faststälda varden enligt EN 60335-2-79
Hand-arm-vibrationsvärde spolhandtag	m/s²	2.27	2,27	3.1	3.1
Osäkerhet K	m/s²	1.5	1,5	1.5	1.5
Ljudtrycksnivå LpA	dB(A)	76	76	80	80
Osäkerhet KpA	dB(A)	2.5	2,5	2.5	2.5
Ljudeffektsnivå LWA + Osäkerhet KWA	dB(A)	91	91	96	96

Med forbehall for tekiska andringar.

EU-forsakran om overensstammelse

Härmed förklarvi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utforande som marknadsfors av oss uppfyller gällande grundläg-

gande sakerhets- och hällskrav i EU-direktivet. Denna fösakran upphör att gälla om maskinen andras utan att detta har godkänts av oss.

Produkt: Hogtryckstvatt

Typ: 1,520-xxx

Tillampad(e) for ordning(ar)

(EU) 2019/1781

Tillampade harmoniserade standarder

EN 60335-1

EN 60335-2-79

ENIEC63000:2018

EN 55014-1:2017 + A11:2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Tillampad konformitetsbedömningsprocedur

2000/14/EG: Bilaga V

Tillampade nationella standarder

Ljudeffektsniva dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Uppmatt:89

Garanterad: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Uppmatt: 93

Garanterad: 96

Undertecknande agerar på uppdrag av och med styrel-sens godkannande.

H.Jenner
