BRUKSANVISNING RSH2845T RYOBI

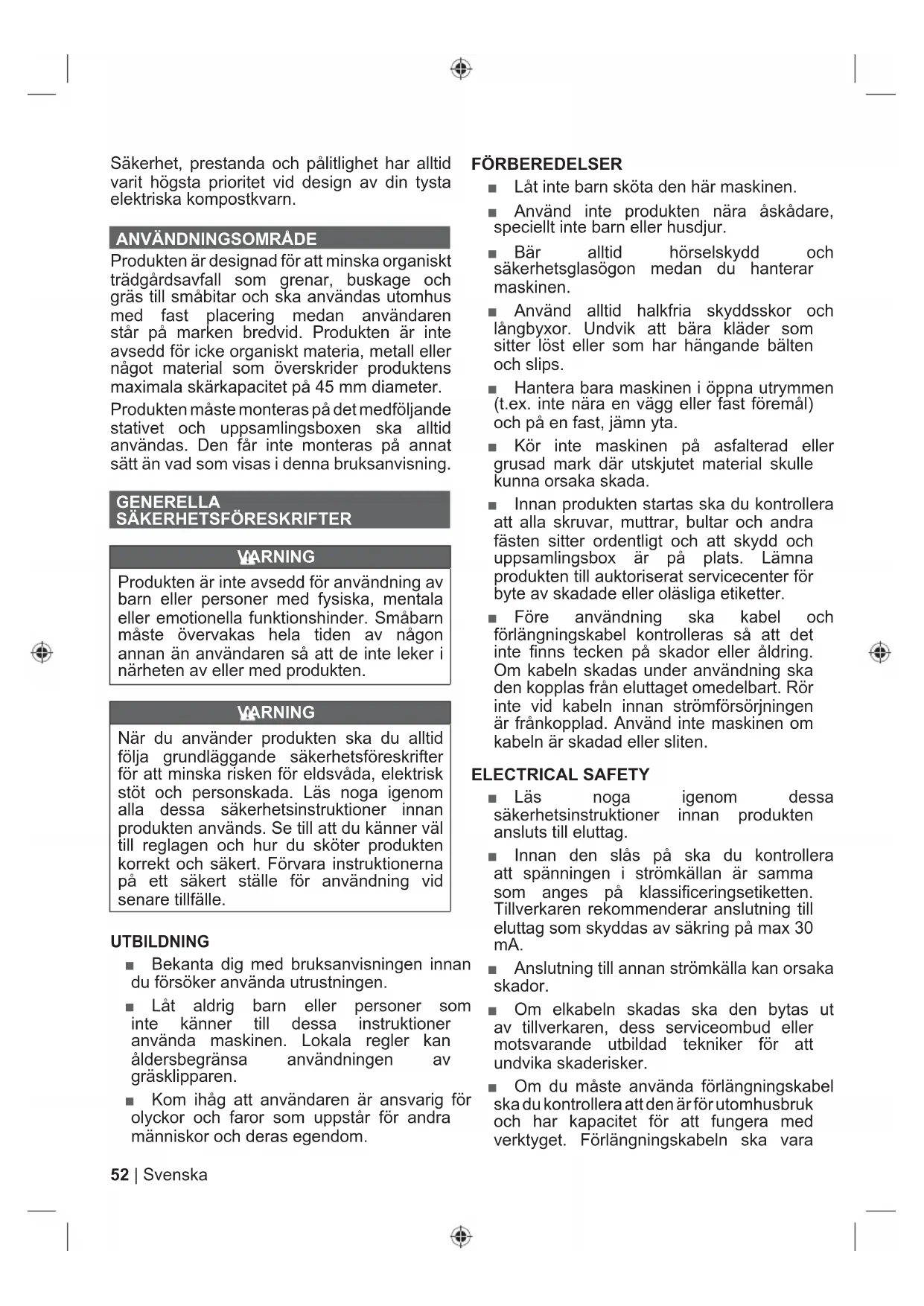

Produkten är designad för att minska organiskt trädgårdsavfall som grenar, buskage och gräs till småbitar och ska användas utomhus med fast placering medan användaren står på marken bredvid. Produkten är inte avsedd för icke organiskt materia, metall eller något material som överskrider produktens maximala skärkapacitet på 45 mm diameter. Produkten måste monteras på det medföljande stativet och uppsamlingsboxen ska alltid användas. Den får inte monteras på annat sätt än vad som visas i denna bruksanvisning. GENERELLA

SÄKERHETSFÖRESKRIFTER

VARNING Produkten är inte avsedd för användning av barn eller personer med fysiska, mentala eller emotionella funktionshinder. Småbarn måste övervakas hela tiden av någon annan än användaren så att de inte leker i närheten av eller med produkten. VARNING När du använder produkten ska du alltid följa grundläggande säkerhetsföreskrifter för att minska risken för eldsvåda, elektrisk stöt och personskada. Läs noga igenom alla dessa säkerhetsinstruktioner innan produkten används. Se till att du känner väl till reglagen och hur du sköter produkten korrekt och säkert. Förvara instruktionerna på ett säkert ställe för användning vid senare tillfälle. UTBILDNING ■ Bekanta dig med bruksanvisningen innan du försöker använda utrustningen. ■ Låt aldrig barn eller personer som inte känner till dessa instruktioner använda maskinen. Lokala regler kan åldersbegränsa användningen av gräsklipparen. ■ Kom ihåg att användaren är ansvarig för olyckor och faror som uppstår för andra människor och deras egendom. FÖRBEREDELSER ■ Låt inte barn sköta den här maskinen. ■ Använd inte produkten nära åskådare, speciellt inte barn eller husdjur. ■ Bär alltid hörselskydd och säkerhetsglasögon medan du hanterar maskinen. ■ Använd alltid halkfria skyddsskor och långbyxor. Undvik att bära kläder som sitter löst eller som har hängande bälten och slips. ■ Hantera bara maskinen i öppna utrymmen (t.ex. inte nära en vägg eller fast föremål) och på en fast, jämn yta. ■ Kör inte maskinen på asfalterad eller grusad mark där utskjutet material skulle kunna orsaka skada. ■ Innan produkten startas ska du kontrollera att alla skruvar, muttrar, bultar och andra fästen sitter ordentligt och att skydd och uppsamlingsbox är på plats. Lämna produkten till auktoriserat servicecenter för byte av skadade eller oläsliga etiketter. ■ Före användning ska kabel och förlängningskabel kontrolleras så att det inte finns tecken på skador eller åldring. Om kabeln skadas under användning ska den kopplas från eluttaget omedelbart. Rör inte vid kabeln innan strömförsörjningen är frånkopplad. Använd inte maskinen om kabeln är skadad eller sliten. ELECTRICAL SAFETY ■ Läs noga igenom dessa säkerhetsinstruktioner innan produkten ansluts till eluttag. ■ Innan den slås på ska du kontrollera att spänningen i strömkällan är samma som anges på klassificeringsetiketten. Tillverkaren rekommenderar anslutning till eluttag som skyddas av säkring på max 30 mA. ■ Anslutning till annan strömkälla kan orsaka skador. ■ Om elkabeln skadas ska den bytas ut av tillverkaren, dess serviceombud eller motsvarande utbildad tekniker för att undvika skaderisker. ■ Om du måste använda förlängningskabel ska du kontrollera att den är för utomhusbruk och har kapacitet för att fungera med verktyget. Förlängningskabeln ska vara53 Svenska |

märkt med antingen "H05 RN F" eller "H05 VV F". Kontrollera om det finns skador inför varje användning, rulla ut den under användning eftersom hoprullade kablar kan överhettas. Skadade förlängningskablar får inte repareras, de ska ersättas med motsvarande typ. ■ En spänningstopp kan ge spänningsvariationer och påverka andra elektriska produkter i samma elkrets. Anslut verktyget till strömkälla med motstånd motsvarande högst 0,404 för att minimera spänningsvariation. Kontakta din eltekniker för ytterligare klargöranden.

ANVÄNDNING ■ Kontrollera att matarkammaren är tom innan du startar maskinen. ■ Håll ansiktet och kroppen borta från matningsöppningen. ■ Håll aldrig händer eller andra kroppsdelar eller klädesdelar inuti matarkammaren, utblåsningsröret eller i nätheten av någon rörlig del. ■ Var försiktig med balansen när du klipper. Bibehåll ett bra fotfäste och bra balans. Sträck dig inte. Stå aldrig på en högre nivå än maskinens bas när du matar in material i den. ■ Håll dig alltid borta från utkastområdet när du hanterar den här maskinen. ■ När material matas in i maskinen måste man vara extremt försiktig så att metall, sten, flaskor, burkar och andra främmande föremål inte följer med. ■ Om sågmekanismen träffar ett främmande föremål eller om maskinen skulle starta med ovanligt ljud eller vibrationer, stäng då av kraftkällan och låt maskinen stanna. Koppla bort produkten från strömkälla och vidta följande åtgärder: ● inspektera för ev. skador ● kontrollera och sätt fast ev. lösa delar ● Eventuella skador ska repareras ordentligt eller bytas ut av ett auktoriserat servicecenter. ■ Se till att inte bearbetat material ansamlas vid utblåset eftersom det kan förhindra utblåsning och ge kickback av material genom matningsöppningen. ■ Om produkten sätts igen ska den stängas av och skärbladen ska stanna helt. Koppla bort produkten från strömkälla innan skräp rensas bort. ■ Använd inte produkten om skydd, luckor, uppsamlingsbox eller andra säkerhetsanordningar är defekta, inte på plats eller inte fungerar som de ska. ■ Om det bildas damm vid malningen ska du använda en passande dammask för att inte skada dina luftvägar. ■ Flytta eller transportera inte produkten när motorn är igång. ■ Stäng av produkten och koppla bort den från elkällan när du lämnar arbetsområdet. ■ Luta inte produkten när motorn är igång. ■ Du får aldrig modifiera delar på produkten eller använda delar som inte rekommenderas av Ryobi eftersom det kan öka risken för allvarliga skador på dig eller andra. ■ Säkerställ alltid att ventilationsöppningarna är rena från skräp; i annat fall kan motorn överhettas vilket kan skada produkten och öka brandrisken. ■ Stäng av maskinen innan uppsamlingsboxen sätts fast eller tas av. ■ Använd inte produkten i dåligt väder, speciellt inte om det finns risk för åskoväder. VARNING Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

Se till att produkten är ordentligt rengjord innan den förvaras på en torr, ren plats utom räckhåll för barn. ■ Låt produkten svalna ordentligt före transport eller förvaring. ■ När du transporterar produkten ska du se till att den är säkrad så att den inte faller eller rör sig i fordonet.54 | Svenska UNDERHÅLL Före rengöring, översyn eller servicearbete på produkten ska den stängas av och bladen stanna helt. Koppla bort elkällan. Efter en tids malning blir skärmekanismen väldigt het. Låt den svalna ordentligt före rengöring, översyn och justering. VARNING Skärbladen är extremt vassa. Undvik skador genom att vara extremt noga och försiktig vid rengöring eller arbete i närheten av bladen eller i höljets öppning när uppsamlingsboxen är borttagen. Använd grova skyddshandskar. ■ Var uppmärksam på att skärbladen fortfarande kan röras när motorn är av eller om interlockbrytaren är aktiverad. ■ För att få bästa möjliga resultat från produkten måste den hållas ren. ■ Rengör alltid produkten efter användning. Där det är möjligt ska du använda en styv borste i matningen och utkastet och en torr trasa för produktens utsida. ■ För optimalt malningsresultat ska du inte låta material torka fast på någon del av produktens ytor, speciellt inte på bladen. Detta påverkar malningsresultatet direkt. ■ Se till att matningen och utkastet är rena och fria från avfallsmaterial. ■ Se till att alla muttrar, bultar och skruvar (förutom justeringsskruven) är ordentligt åtdragna. ■ Se till att skadade delar repareras eller byts ut av kvalificerad personal på auktoriserat servicecenter. ■ Förbikoppla inte interlockbrytarna på uppsamlingsboxen eller främre luckan på skärmekanismen. VARNING Låt aldrig bromsvätska, bensin, bensinbaserade produkter, penetrerande oljor, etc., komma i kontakt med plastdelarna. Använd aldrig bromsvätskor, bensin, petroleumbaserade produkter eller några lösningsmedel för att rengöra verktyget. De fl esta plasterna är mottagliga för skador från olika varianter av kommersiella lösningsmedel och kan skadas om sådana används. ■ Det är tillåtet att utföra sådant underhållsarbete som finns beskrivet i denna bruksanvisning. För andra reparationer eller för råd ska du alltid vända till auktoriserat servicecenter.

JUSTERING AV SKÄRPLATTA

■ Produkten fungerar bäst om du följer dessa steg. Kontrollera alltid före användning att bladen inte är i kontakt med skärplattan. Optimal prestanda fås med 1 mm mellanrum mellan bladen och skärplattan. ■ Om produkten inte maler materialet kan skärplattan behöva justeras eller bladen behöva vässas. ■ Med tiden behöver bladen på produkten justeras. Det kan göras genom att justera skärplattan så att den får lätt kontakt med bladen. Se till att kvarnen är påslagen och fungerar i normal riktning framåt. Justering av skärplattan medan motorn är avstängd kan leda till allvarlig skada på kvarnen. NOTERA: Justering av skärplattan får inte göras om det inte är absolut nödvändigt. Justering av skärplattan alltför ofta och alltför mycket kan göra att kvarnen helt slutar att fungera. ■ Med produkten igång ska du vrida det yttre låsvredet moturs för att låsa upp. ■ Justera skärplattan genom att vrida skärplattans justeringsskruv med en sexkantnyckel. När du hör att metall är i kontakt med metall eller det syns små aluminiumspån i botten på uppsamlingsbehållaren ska du avbryta justeringen och låta produkten gå i 30 sekunder för att bladen ska vässas. När bladen är vässade vrider du justeringsskruven moturs tills bladen inte längre är i kontakt med skärplattan utan i stället ett mellanrum på 1 mm.55 Svenska |

■ Vrid yttre låsvredet medurs för att låsa inställningen. NOTERA: Att vässa bladen kräver ytterst lite kontakt med skärplattan. Gör alla justeringar långsamt och försiktigt för att inte skada produkten. Överjustering av skärplattan kan orsaka allvarliga skador på produkten.

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppkomma under bruk och användaren ska vara extra uppmärksam för att undvika följande: ■ Exponering för buller kan orsaka hörselskador. Använd hörselskydd och begränsa exponeringen. ■ Skador orsakade av inandning av damm eller andra partiklar. Använd en ansiktsmask om det dammar mycket. ■ Kontakt med skäraggregatet. Se till att oskyddade kroppsdelar aldrig kommer i närheten av skärbladen.

2. Överbelastningsskyddsbrytare

7. Justeringsskruv för skärplattan

MALNINGSGUIDE För bästa resultat vid malning ska du följa riktlinjerna i tabellen nedan. MATERIAL MALNINGSMETOD Grenar och upp till 6 mm i diameter Fyll på i matningen i den takt som produkten accepterar utan att överbelastas. Grenar och upp till 45 mm i diameter Klipp av all sidoväxtlighet med sekatör före inmatning. Blomsterrabatter, buskage och vildvuxet Knacka bort jord och sten från rötter så att inte bladen skadas. Nyklippt lövverk, häck och köksavfall (som salladsblad, grönsaksskal etc.) Med material som har hög fukthalt rekommenderar vi regelbunden inmatning av några torra grenar för att driva igenom materialet genom skärmekanismen så att den inte sätts igen. Torra pinnar och kvistar Stoppar du i dessa i slutet av malningsarbetet hjälper det till att rensa ut fukt och växtsafter från produktens insida och skärmekanismen. ■ Se till att trädgårdsavfall inte ansamlas före malning eftersom det kommer att börja komposteras, bli alltför fuktigt och sätta igen malningsmekanismen. Torrt material hjälper till att rensa bort från utblåset. Spara några torra grenar till slutet att använda för att rengöra bladen. ■ Kontrollera regelbundet ansamling/ uppsamling av malet material. ■ Utkastet måste alltid vara rensat för att hindra blockeringar. ■ När uppsamlingsboxen är full ska produkten slås av, "OFF", innan den töms. VARNING Stoppa inte in händerna i malningsutblåset för att rensa malet material när produkten är påslagen eller ansluten till strömkälla. Bladen är vassa. Använd grova arbetshandskar och iaktta extrem försiktighet vid rengöring och rensning av stopp. VARNING Vis inmatning av långa buskiga grenar i produkten ska du vara uppmärksam på pisksnärtar och vibrationer när de fångas upp av skärmekanismen. Operatören ska alltid bära skyddsglasögon vid användning av produkten.56 | Svenska VARNING Skärenheten har en tendens att dra in grenar/stjälkar i produkten. Hindra inte inmatning av material som ska malas när matningen har påbörjats. Använd alltid handskar för att skydda huden mot rispor vid inmatning av material i produkten. NOTERA: Under normal användning ska inte produkten stängas av innan allt malet material har gått igenom skärmekanismen. Om produkten stängs av för snabbt kan kvarvarande material sätta igen bladen och sedan stoppa motorn när produkten slås på igen.

SYMBOLER PÅ PRODUKTEN

Läs igenom och var införstådd med alla instruktioner före användning av produkten, var uppmärksam på alla varningar och säkerhetsinstruktioner. Se upp med kringkastade eller fl ygande föremål. Håll alla åskådare, barn och husdjur på minst 15 meters avstånd från arbetsområdet. Fara - Roterande blad. Se till att hålla händer och fötter borta från öppningarna när produkten är igång. Stäng av och ta ur kontakten ur eluttaget före underhåll eller om kabeln är skadad. Bär skydd för ögon och öron. Använd inte att stå på. Vänta tills samtliga maskindelar har stannat helt innan du rör vid dem. Används halkfria, grova skyddshandskar. Detta verktyg uppfyller alla standarder i de EU-länder där det kan köpas. EurAsian överensstämmelsesymbol Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter fi nns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

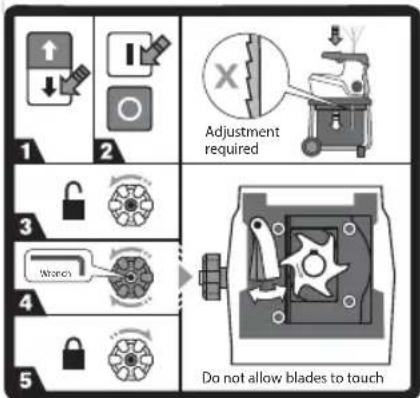

Garanterad ljudnivå är 102 dB Lyser Släckt Framåt Bakåt Tryck för att återställa Adjustment required Do not allow blades to touch Wrench Om produkten inte maler material som den ska kanske skärplattan måste justeras.

1. Se till att brytaren är i sitt främre läge.

2. Slå på produkten.

3. Vrid moturs för att låsa upp.

4. Justera skärplattans läge genom att

vrida skärplattans justeringsskruv med en 8 mm sexkantnyckel.

5. Vrid medurs för att låsa.57 Svenska |

Koppla den till ett väggurtag Urkoppling från väggurtag Delar och utrustning säljs separat Notera Varning Lås Lås upp Håll händerna borta från bladen. Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt. FARA Indikerar en överhängande farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada. VARNING Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada. PÅMINNELSE Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i mindre eller medelstora skador. PÅMINNELSE Utan säkerhetssymbol Visar på en situation som kan orsaka skada på egendom.58 | Suomi Hiljaisen sähkösilppurin suunnittelussa on pidetty etusijalla turvallisuutta, suorituskykyä ja luotettavuutta.

2. Slå på produktet.

Motorn startar inte Överbelastningsskyddet aktiveras. Vänta tills motorn har svalnat och tryck på återställningsknappen. Slå på produkten. Fel på elnät Kontrollera strömkabeln, kontakten och säkringen för nätuttaget. Materialet som ska malas dras inte in. Materialet har trasslat in sig i matningen. Följ instruktionerna i bruksanvisningen för att rensa bort hindrande föremål. Skärplattan är för långt från skärbladen. Följ instruktionerna i bruksanvisningen för att justera skärplattan. Suomi VIANHAKU

en laddningsprofi l på fyra minuter med belastning och sex minuter på tomgång. För praktiska applikationer (som insamling och malning av avfall) kan man låta produkten vara igång kontinuerligt.

beror på träets hårdhet. HUOMAUTUS:

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, täcks den här produkten av en garanti som anges nedan.

1. Garantiperioden är 24 månader för konsumenter och börjar gälla från

det datum då produkten köptes. Detta datum måste dokumenteras på en faktura eller annat köpbevis. Produkten är utformad och avsedd för konsumenter och privat bruk. Därmed tillhandahålls ingen garanti vid yrkesmässigt eller kommersiellt bruk.

2. Det nns möjlighet att förlänga garantiperioden för en del av utbudet för

trädgårdsverktyg (AC/DC) under den period som anges ovan genom att använda registreringen på webbplatsen www.ryobitools.eu. De verktyg som är berättigade till en förlängning av garantiperioden visas tydligt i butiker och/eller på förpackningen/och anges i produktdokumentationen. Slutanvändaren behöver registrera hans/hennes nyförvärvade verktyg online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet nns angivet i registreringsformuläret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot för registreringen som skickas ut via e-post och originalfakturan som visar köpdatumet kommer att gälla som bevis för den förlängda garantin.

3. Garantin täcker alla produktdefekter under garantiperioden som beror på

brister i utförande eller material vid köpdatumet. Garantin är begränsad gällande reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller följdskador. Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte anslutits på rätt sätt. Denna garanti täcker inte: – eventuella skador på produkten som uppstått till följd av felaktigt underhåll – produkter som har ändrats eller modifierats – produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort – eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts – alla icke CE-produkter – eventuella produkter som har försökts repareras av en icke- kvalificerad yrkesman eller utan föregående medgivande från Techtronic Industries. – eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens) – eventuella produkter som använts med olämplig bränsleblandning (bränsle, olja, oljeprocent) – eventuella skador som uppstått till följd av yttre påverkan (kemisk, fysisk, stötar) eller främmande ämnen – normalt slitage av reservdelar – olämplig användning, överbelastning av verktyget – användningen av icke-godkända tillbehör eller delar – Eventuella periodiska justeringar av eller vid underhållsrengöring av förgasare – Komponenter (delar och tillbehör) är föremål för naturligt slitage, inklusive men inte begränsat till tryckknappar, drivremmar, koppling, blad till kanttrimrar eller gräsklippare, sele, gasreglagevajer, kolborstar, strömsladd, spetsar, filtbrickor, kopplingssprint, blåsfläkt, blås- och sugrör, sugpåse och remmar, styrskenor, sågkedjor, slangar, anslutningsdonrördel, spraymunstycken, hjul, spraystavar, innerrullar, ytterspolar, skärtråd, tändstift, luftfilter, gasfilter, sönderdelningsblad osv.

4. Vid service måste produkten skickas eller uppvisas för en RYOBI-

auktoriserad servicestation som står angiven för varje land i följande adresslista över servicestationer. I vissa länder tar din lokala RYOBI- återförsäljare på sig ansvaret att skicka produkten till RYOBI- serviceorganisationen. När en produkt skickas till en RYOBI-servicestation, ska produkten paketeras säkert utan något farligt innehåll såsom bensin, markeras med avsändarens adress samt en kort beskrivning av felet.

5. En reparation/ett utbyte under denna garanti är kostnadsfri. Det utgör

inte en förlängning eller förnyelse av garantiperioden. Utbyta delar eller verktyg blir vår egendom. I vissa länder måste leveranskostnader eller porto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från köpet av verktyget förblir opåverkade

6. Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Island,

Norge, Liechtenstein, Turkiet och Ryssland. Utanför dessa länder, kontakta din auktoriserade RYOBI-återförsäljare för att avgöra om en annan garanti gäller. AUKTORISERAT SERVICECENTER Du hittar närmaste auktoriserade servicecenter genom att gå till http:// uk.ryobitools.eu/header/service-and-support/service-agents.RU УСЛОВИЯ ПРИМЕНЕНИЯ ГАРАНТИИ НА ПРОДУКЦИЮ RYOBI

EC-KONFORMITETSDEKLARATION Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Härmed deklarerar vi att produkterna Tyst elektrisk kompostkvarn Märke: Ryobi Modellnummer: RSH2845T Serienummerintervall: 44436701000001 - 44436701999999 är i enlighet med följande EU-direktiv och harmoniserade standarder 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 2011/65/EU, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-11:2000, EN 60335- 1:2012+A11:2014, EN 50434:2014, EN 50581:2012 Uppmätt ljudeffektsnivå: 99.3 dB(A) Garanterad ljudeffektsnivå: 102 dB(A) Konformitetsbedömning gjord enligt metod i V Direktiv 2000/14/EC samt tilläggen i 2005/88/EC. Andrew John Eyre (BEng, CEng, MIET) Vice President, Regelverk och Säkerhet Winnenden, June 16, 2016 Godkänd att sammanställa den tekniska filen: Alexander Krug, VD Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, GermanyRO
