INNEHÅLLSFÖRTECKNING

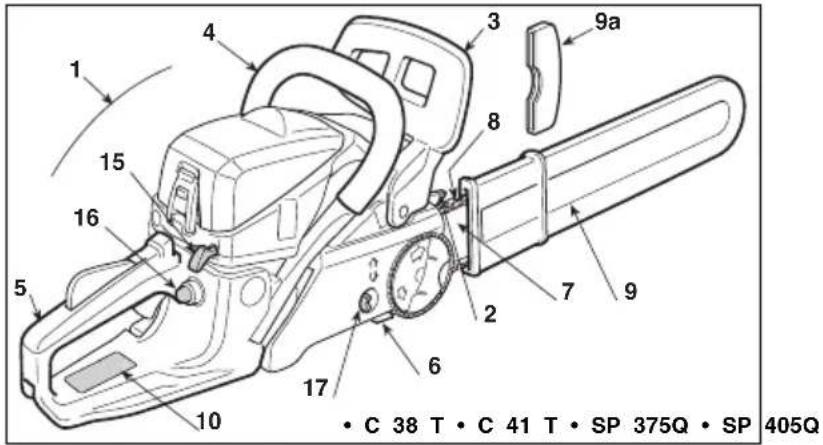

1. Identifiering av maskinen och dess delar...................................... 2

6. Start - Användning – Stopp av motorn........................................ 10

7. Användning av maskinen............................................................ 12

8. Underhåll och förvaring............................................................... 14

9a. Skydd av mothållet (ska tas bort under arbetet)

17. Snabb kedjespännare

10.1) CE-märkt enligt maskindirektiv 2006/42/EG 10.2) Tillverkarens namn och adress 10.3) Ljudeffektnivå LWA enligt direktivet 2000/14/EG 10.5) Maskinmodell 10.6) Serienummer 10.7) Tillverkningsår 10.8) Artikelnummer 10.9) Emissionsdatum

1) Varning! Fara. Denna maskin är om den inte an-

vänds på ett riktigt farlig i sig och för andra.

2) Fara för kast (kickback)! Kast orsakar en plöts-

lig och okontrollerbar reaktion av motorkedjeså- gen mot användaren. Arbeta alltid på ett säkert sätt Använd kedjor som är utrustade med säkra länkar för kastreduktion.

3) Greppa aldrig maskinen med bara en hand!

Greppa maskinen fast med båda händerna för kon- troll av maskinen och för att minska risken för kast.

4) Läs igenom bruksanvisningen innan du använ-

5) Den som dagligen och kontinuerligt använder

denna maskin under normala förhållanden kan ut- sättas för buller på 85 dB (A) eller mer. Använd hör- sel- och ögonskydd och bär skyddshjälm.

6) Använd skyddshandskar och skyddsskor!

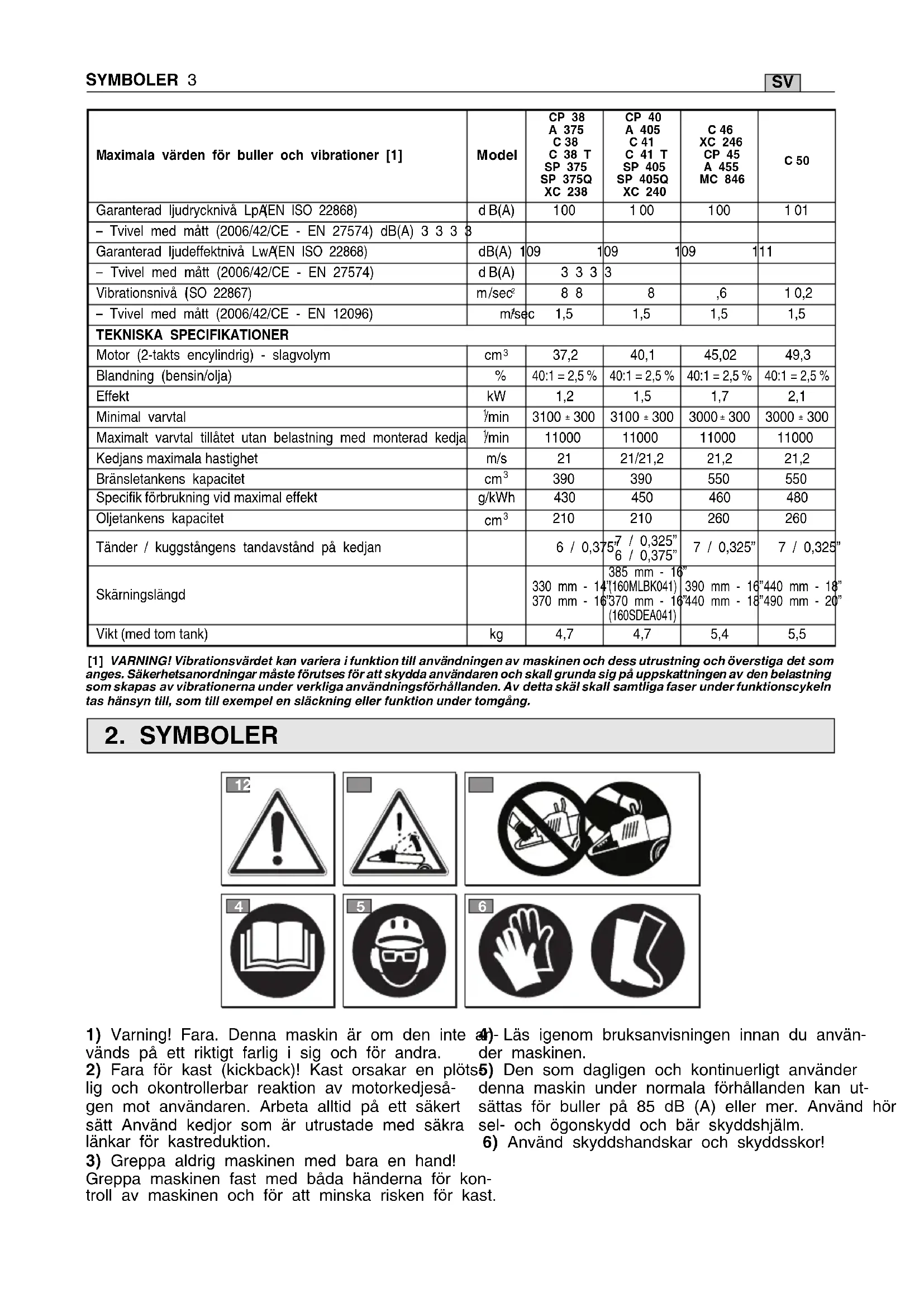

aximala värden för buller och vibrationer [1]

aranterad ljudrycknivå LpA

Maximalt varvtal tillåtet utan belastning med monterad kedja

Specifik förbrukning vid maximal effekt g/kWh 430 450 460 480 Oljetankens kapacitet

Tänder / kuggstångens tandavstånd på kedjan 6 / 0,375” 7 / 0,325” 6 / 0,375” 7 / 0,325” 7 / 0,325” Skärningslängd 330 mm - 14” 370 mm - 16” 385 mm - 16” (160MLBK041) 370 mm - 16” (160SDEA041) 390 mm - 16” 440 mm - 18” 440 mm - 18” 490 mm - 20” Vikt (med tom tank) kg 4,7 4,7 5,4 5,5 [1] VARNING! Vibrationsvärdet kan variera i funktion till användningen av maskinen och dess utrustning och överstiga det som anges. Säkerhetsanordningar måste förutses för att skydda användaren och skall grunda sig på uppskattningen av den belastning som skapas av vibrationerna under verkliga användningsförhållanden. Av detta skäl skall samtliga faser under funktionscykeln tas hänsyn till, som till exempel en släckning eller funktion under tomgång.SV

AVSEDD ANVÄNDNING / FELAKTIG ANVÄNDNING

2) Använd maskinen för det den är avsedd för, dvs. ”fäll-

ning, kapning och kvistning av träd med dimensioner som är avsedda för svärdets längd” eller föremål i trä med lika egenskaper. All annan användning kan vara farlig och skada maskinen. Följande anses som felaktig användning (som exempel, men inte uteslutande): – trimma buskar; – beskärningar; – kapa bänkar, lådor och förpackningar i allmänhet; – kapa möbler eller övrigt som kan innehålla spikar, skruvar ell- ler alla typer av metalldelar; – slakteriarbeten; – använda maskinen som hävarm för att lyfta, flytta eller flytta föremål; – använda maskinen blockerad på fasta stöd. Använd inte kedjesågen för att skära plastmaterial, bygg- nadsmaterial eller annat material än trä. Användningen av kedjesågen för andra arbeten än de förutsedda kan orsaka far- liga situationer. A) UTBILDNING

1) Läs noggrant igenom instruktionerna. Lär dig att känna

igen kontrollkommandona och använd maskinen på lämpligt sätt. Lär Er att snabbt stoppa motorn.

2) Tillåt aldrig att maskinen används av barn eller av personer

som inte känner till instruktionerna tillräckligt. Lokala be- stämmmelser kan ange en minimiålder för dess användning.

3) Maskinen får endast användas av en person.

4) Använd aldrig maskinen:

– i närheten av personer, speciellt barn, eller djur; – om användaren är trött eller mår dåligt, eller har tagit medi- cin, droger, alkohol eller andra ämnen som kan påverka ditt omdöme och uppmärksamhet; – om användaren inte är i grad att hålla i maskinen med ett sta- digt tag med båda händerna och/eller stå stadigt på benen under arbetet.

5) Glöm inte, att operatören eller användaren är ansvarig för

eventuella olycksfall och oförutsedda händelser gentemot an- dra personer och deras egendom.

1) Under arbetet så är det nödvändigt att bära lämplig

klädsel som inte hindrar arbetet. – Bär åtsittande kläder med sågskydd. – Bär skyddshjälm, skyddshandskar, skyddsglasögon, skydd- dsmask och skyddsskor med sågskydd och halkfri sula. – Använd hörselskydd för att skydda hörseln. – Bär inte sjalar, skjortor, halsband och andra hängande eller vida föremål som kan fastna i maskinen eller föremål och material som finns på arbetsplatsen. – Samla ihop långt hår.

2) VARNING: FARA! Bensinen är lättantändlig.

– förvara bränslet i därtill avsedd godkänd behållare; – rök inte när ni håller på med bränslet; – öppna bränslelocket långsamt så att det inre trycket gradvis töms ut; – påfyllning av bränsle får endast ske utomhus med hjälp av en tratt; – fyll på innan motorn startas; fyll inte på med bränsle eller

12) Kedjeoljetank och skruv för inställning av

13) Justering av förgasare

L = Högvarvmunstycke H = Lågvarvmunstycke T = justerskruv för tomgång

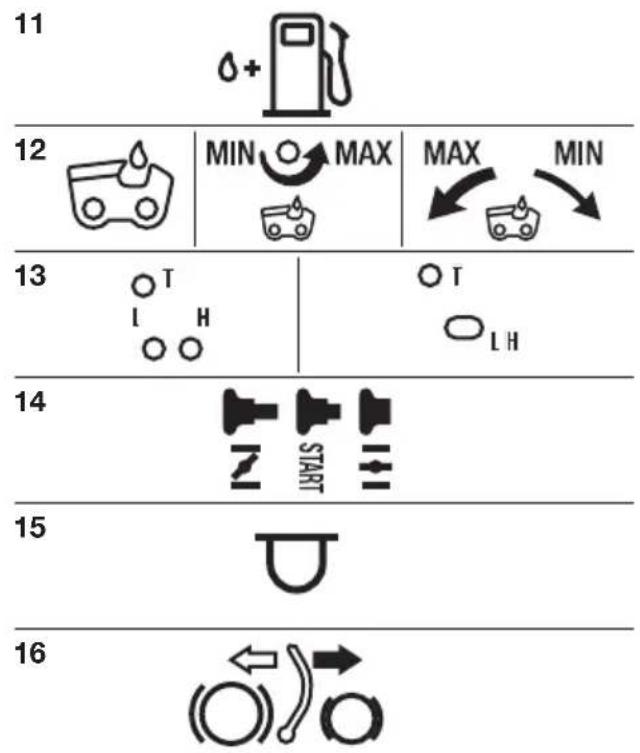

positionen som bromsen är utlöst i) FÖRKLARING AV SYMBOLER PÅ MASKINEN (om det ingår)

16t a bort locket när motorn är i funktion eller är varm; – sätt inte på motorn om det läcker bensin och för att inte or-

aka brandrisk så ta bort maskinen från området där bräns- let har spillts och vänta tills bränslet har avdunstat och ben- sinångorna har lösts upp;

en eller marken; – starta inte maskinen på nytt på den plats där påfyllningen genomförts;

undvik att spilla bränsle på kläderna, om detta skulle in- träffa så byt kläder innan man startar motorn;

sätt alltid tillbaka och dra åt locken för tanken och bensin- behållaren.

) Innan man använder den så utför en allmän kontroll av maskinen och då särskilt:

gasreglaget och gasreglagespärren skall ha en fri rörelse utan att vara trög och när man släpper dem så skall de auto- matiskt och snabbt gå tillbaka till neutral position; – gasreglaget skall vara blockerat om man inte trycker på gasreglagespärren; – motorns stoppkontakt skall lätt flytta sig från en position till en annan; – elkablar och särskilt tändstiftets kabel skall var hela för att undvika att det uppstår gnistor och kåpan skall vara korrekt monterat på tändstiftet; – handtag och skydd på maskinen skall hållas rena och torra och fast fixerade till maskinen; – kedjebromsen skall fungera perfekt och effektivt; – svärdet och kedjan skall vara riktigt monterade; – lkedjan skall vara riktigt sträckt.

5) Innan man påbörjar arbetet så se till att alla skydd sitter korr-

1) Starta inte motorn inomhus där farliga koloxidgaser kan ut-

vecklas. Se till att luftombyte finns vid arbete i gropar, hålrum eller liknande.

2) Arbeta endast i dagsljus eller med en god belysning.

3) Inta en stilla och stabil ställning:

– så länge det är möjligt så undvik att arbeta på våt eller hal- kig mark eller på en farofylld eller brant mark som inte ga- ranterar stabilitet för operatören under arbetet; – undvik att använda stegar och ostabila plattformer; – arbeta inte med maskinen ovanför axelhöjd; – spring aldrig utan gå och se upp för alla ojämnheter på mar- ken och om det finns några hinder i vägen. – undvik att arbeta ensam eller isolerat för att underlätta att ropa efter hjälp om en olycka skulle uppstå..

4) Starta motorn med maskinen blockerad ordentligt:

– starta motorn åtminstone 3 meter från den plats där man fyllt på med bränsle; – kontrollera så att det inte finns några obehöriga inom ma- skinens arbetsområde; – rikta aldrig ljuddämparen och därmed avgas mot lättan- tändligt material: – se upp för kast från flygande material som uppstår av ked- jans rörelse, speciellt om kedjan stöter på ett hinder eller främmande föremål.

5) Ändra inte motorns inställningar och låt den inte uppnå

ett alltför högt motorvarvtal.

6) Driv inte maskinen för mycket och använd inte en liten ma-

skin för hårda arbeten; användning av en anpassad maskin minskar riskerna och förbättrar arbetskvaliteten.

) Kontrollera att maskinens varvtal inte påverkare kedjans rö- relse och att man efter att ha gasat ser till att motorn snabbt

8) Se till att svärdet inte slår emot främmande föremål och se

upp för föremål som kan slungas iväg på grund av kedjans rö-

) Stoppa motorn: – var gång motorn står obevakad. – innan bränsle fylls på.

0) Stoppa motorn och dra av tändstiftskabeln:

– innan du kontrollerar, rengör eller utför arbeten på maskinen;

efter att ha slagit emot ett främmande föremål. Kontrollera ef- ter ev. skador och reparera om nödvändigt, innan maskinen används på nytt;

om maskinen börjar vibrera på onormalt sätt (sök omedel- bart efter orsaken till vibrationerna och utför de nödvändiga

ontrollerna hos ett specialiserat center). – när maskinen inte skall användas.

D) UNDERHÅLL OCH FÖRVARING

1) Se till att muttrar och skruvar är åtdragna för att alltid ha en

maskin med säkra funktionsförhållanden. Ett regelmässigt underhåll är väsentligt för säkerheten och för att upp- rättthålla prestationsnivån.

2) Förvara aldrig maskinen med bensin i tanken i ett rum, där

bensinångorna kan nås av eldslåga, gnista eller stark värme- källa.

3) Låt motorn kallna innan maskinen ställs inomhus.

4) För att minska brandrisken ska motorn, utloppet samt ljudd-

dämparen och bensinförvaringsstället vara fria från sågspån, grenar, löv eller överflödigt fett. Lämna inte behållare med materialet som kapats inomhus.

5) Om tanken måste tömmas, så skall detta göras utomhus

6) Bär skyddshandskar för alla typer av ingrepp på kap-

7) Håll kedjan skarp. Allt arbete som gäller kedjan och svär-

det är arbeten som kräver en specifik kompetens förutom an- vändning av rätta redskap, för att utföra detta enligt konstens alla regler och av säkerhetsskäl så är det bäst att vända sig till återförsäljaren.

8) För säkerhets skull så använd aldrig maskinen om de-

lar av den är utslitna eller trasiga. Trasiga delar måsta by- tas ut, aldrig repareras. Använd endast originalreserv- delar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.

9) Innan man ställer undan maskinen så se till att man tagit bort

nycklar eller verktyg som använts för underhållsarbetet.

10) Ställ maskinen utom räckhåll för barn!

11) Undvik att utsättas för damm och sågspån som skapas av

kedjan under skärningen.

E) TRANSPORT OCH FÖRFLYTTNING

1) Var gång som man måste förflytta eller transportera ma-

skinen så måste man: – stänga av motorn, vänta tills kedjan stoppat och ta bort tändstiftets kåpa; – sätt dit svärdskyddet; – håll enbart maskinen i handtagen och rikta svärdet i motsatt riktning än den för drift.

2) När man transporterar maskinen med ett fordon, så måste

man placera den så att den inte utgör fara för någon och sätta fast den ordentligt så att den inte välter, vilket kan göra att den går sönder och att bränsle rinner ut.

• Håll alla kroppsdelar på avstånd från kuggkedjan me- dan kedjesågen är i funktion. Innan kedjesågen startas,

e till att kuggkedjan inte är i kontakt med något. Ett ögonblick av ouppmärksamhet medan kedjesågen används kan medföra att kläder eller en kroppsdel fastnar i kugg-

• Höger hand skall alltid hålla i det bakre handtaget och vänster hand i det främre. Håll aldrig kedjesågen på nå-

ot annat sätt eftersom det ökar risken för olyckor för dig själv.

Använd skyddsglasögon och hörselskydd. Även skydd för huvud, händer och fötter rekommenderas. Bär lämp- liga skyddskläder för att minska kroppsskador som orsakas

v flygande flisor samt oavsiktlig kontakt med kuggkedjan.

• Använd inte en kedjesåg i ett träd. En igångsättning av en kedjesåg medan du befinner dig i ett träd kan orsaka kropp- psskador.

• Se alltid till att foten har en bra stödpunkt och sätt en- dast igång kedjesågen om du står på en stabil, säker och jämn ytan. Hala eller instabila ytor, som trappor, kan medföra att du förlorar balansen eller kontrollen över kedje- sågen.

• När du skär en gren som är spänd se till att det inte finns risk för motslag. När spänningen i trädfibrerna frigörs, kan grenen slå till operatören och/eller medföra att operatö- ren tappar kontrollen över kedjesågen.

• Var mycket försiktig vid en beskärning av buskar och unga träd. Tunna material kan fastna i kuggkedjan och slungas i din riktning och/eller medföra att du tappar ba- lansen.

• Transportera kedjesågen avstängd och håll den i det främre handtaget och långt ifrån kroppen. Sätt alltid skyddet för styrstången på plats när kedjesågen trans- porteras eller ställs undan. En hantering av kedjesågen på rätt sätt minskar möjligheten för oavsiktlig kontakt med den rörliga kuggkedjan.

• Håll dig till instruktionerna ifråga om smörjning, ked- jans spänning och reservdelar. En kedja som är dåligt spänd och smörjad kan gå sönder och öka risken för mot- slag.

• Håll handtagen torra, rena och utan spår av olja och fett. Feta, oljiga handtag är hala och kan medföra en förlust av kontrollen.

• Denna maskins startanordning ger upphov till ett elek- tromagnetiskt fält av måttlig kraft som är av sådan typ att man inte kan utesluta möjligheten av störningar hos aktiva eller passiva medicinska utrustningar som har implanterats hos operatören. Detta kan medföra allvarliga risker för ope- ratörens hälsa. Vi rekommenderar därför att bärare av liknande medicinsk utrustning rådfrågar sin läkare eller ut- rustningens tillverkare innan de använder maskinen.

Ett motslag kan inträffa när spetsen eller ändan på styrstången vidrör ett föremål, eller när trät sluter sig runt kuggkedjan vid skärningen. En kontakt med ändan kan i vissa fall medföra att styrstången trycks uppåt och bakåt mot operatören. Åtdragningen av kuggkedjan på styrstångens övre del kan snabbt trycka kuggkedjan bakåt mot operatören. En av dessa reaktioner kan medföra en förlust av kontrollen ö- ver sågen och orsaka allvarliga personolyckor. Det går inte att

ara räkna med de säkerhetsanordningar som sågen har. An- vändaren av en kedjesåg skall vidtaga olika försiktighetsåt-

ärder för att förhindra risker för olyckor eller skador under ar- betet. Ett motslag beror på en dålig användning av verktyget och/eller felaktiga funktionsprocedurer eller villkor och kan

ndvikas genom att iaktta följande försiktighetsåtgärder:

• Håll sågen stadigt med båda händer, med tummarna och fingarna runt kedjesågens handtag. Stå i en ställ-

ning och håll armarna på lämpligt sätt som gör att du kan motstå ett motslag. Krafterna vid ett motslag kan kon-

rolleras av operatören om motsvarande försiktighetsåt- gärder tagits. Låt inte kedjesågen rusa.

• Sträck inte armarna för långt och skär inte över axel-

öjd. Det gör att du undviker oavsiktliga kontakter med ar- mar och ben och medför en bättre kontroll av kedjesågen

oförutsedda situationer.

• Använd endast specifika styrstänger och kedjor från tillverkaren. Olämpliga skenor och kedjor som reservde- lar kan orsaka att kedjan går sönder och/eller motslag.

• Håll dig till tillverkarens instruktioner ifråga om slip- ningen och underhållet av kedjesågen. En minskning av djupet kan medföra en ökning av motslagen.

H) TANVÄNDNINGSTEKNIK AV MOTORSÅGEN

Observera alltid säkerhetsföreskrifterna och använd den såg- teknik som är anpassad till typen av arbete som skall utföras i enlighet med instruktionerna som återges i bruksanvisningen (se kap. 7).

J) REKOMMENDATIONER FÖR NYBÖRJARE

Innan man utför en fällning för första gången eller kvistning så är det lämpligt att: – genomgått en specifik utbildning för användning av denna typ av utrustning; – noggrant ha läst igenom säkerhetsföreskrifterna och bruks- anvisningarna i denna bruksanvisning; – träna sig på stockar på marken eller bockar, så man kan träna upp sig och lära känna maskinen och mest lämplig sågteknik.

K) HUR DU LÄSER BRUKSANVISNINGEN

I bruksanvisningens text så finns det några paragrafer av sär- skild vikt som markerats efter graden av vikt och vars innebörd är den följande: eller Föreskrifter eller annat som tidigare indikerats och är till för att undvika att maskinen skadas eller orsakar skada. Försummelse innebär risk för åverkan på egen eller annan person. Försummelse innebär risk för all- lvarlig åverkan, med dödlig fara, på egen eller annan person. VIKTIGT ANMÄRKNING FARA! VARNING!

6 SÄKERHETSFÖRESKRIFTER

SVMaskinen levereras med svärd och kedja bortmonterade och med bränsle- och oljetanken tomma. Uppackningen och slut- förandet av monteringen skall utföras på en plan och stabil yta, med utrymme som är till- räckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaffandet av emballagen skall göras en- ligt gällande lokala bestämmelser. Bär alltid kraftiga arbets- handskar vid hantering av svärdet och kedjan. Var alltid väldigt försiktig vid hantering av svärdet och kedjan så att man inte utsätts för risker och påverkar maskinens effektivitet; vid tvekan så kontakta Eran återförsäljare. Innan man monterar dit svärdet så se till att kedje- bromsen inte är i utlöst läge; detta uppnås när det främre handskyddet är helt tillbakadraget, mot ma- skinkroppen. Utför alla arbetsuppgifter med släckt motor.

MONTERING AV STÅNG OCH KEDJA

• Maskiner med standard kedjespännarskruv – Lossa på muttrarna och ta bort kopplingskåpan för att komma åt kedjedrivhjulet och svärdspåret (Bild 1). – Ta bort distansbrickan av plast (1). Denna distansbricka används endast vid transport av emballerad maskin och behöver inte användas därefter (Bild 1). – Montera dit svärdet (2) genom att sätta svärds- bultarna i spåret och skjut det mot maskink- ropppens bakre del (Bild 2). – Montera kedjan runt kedjedrivhjulet och längs svärdspåret och se till att den man respekterar drivriktningen (Bild 3); om svärdspetsen är ut- rustad med noshjul så se till att kedjans drivlän- kar sätts ordenligt på hjulet. VARNING! VARNING! VARNING! VIKTIGT – Montera tillbaka kåpan utan att dra åt muttrarna. – Se till att kedjespännartappen (3) för koppling- ens hölje sitter korrekt i stångens hål. Om så inte är fallet, använd en skruvmejsel och skruva på kedjespännarskruven (4) ända tills tappen förts in ordentligt (Bild 4). – Ingrip lämpligt på kedjespännarskruven (4) ända tills man fått rätt spänning av kedjan (Bild 4 och 4). – Genom att hålla svärdet lyft så dra åt kåpans muttrar ända in med hjälp av nyckeln som ingår (Bild 5).

• Maskiner med snabb kedjespänning (SP 375Q, SP 405Q, C 38 T, C 41 T) – Lossa på handtaget (11) och ta bort kåpan för att kunna komma åt kedjedrivhjulet och svärdspå- ret (Bild 1A). – Ta bort distansbrickan av plast (12). Denna distansbricka används endast vid transport av emballerad maskin och behöver inte användas därefter (Bild 1A). – Montera dit svärdet (2) genom att sätta svärds- bultarna i spåret och skjut det mot maskink- ropppens bakre del (Bild 2) – Montera kedjan runt kedjedrivhjulet och längs svärdspåret och se till att den man respekterar drivriktningen (Bild 3); om svärdspetsen är ut- rustad med noshjul så se till att kedjans drivlän- kar sätts ordenligt på hjulet. – Montera tillbaka kåpan utan att dra åt handtaget (11). Se till att kedjespännartappen (14) sitter korrekt i svärdets uttag; om så inte är fallet skruva på kulringen (15) ända tills tappen förts in ordentligt (Bild 4A). – Använd kulringen (15) ända tills man fått rätt spänning av kedjan (Bild 4A). – Håll stången upplyft och dra åt handtaget (11) i botten (Bild 5A).

• Kontroll av kedjans spänning Kontrollera kedjans spänning. Spänning är riktig om när man håller i kedjan på mitten av svärdet så hoppar inte länkarna ur spåret (Bild 7).

Denna maskin är utrustad med en tvåtaktsmotor som kräver en bränsleblandning av bensin och smörjolja. Att använda enbart bensin skadar motorn vilket medför att garantin upphör att gälla. Använd endast bränsle och smörjmedel som bibehåller prestationerna och ga- ranterar att de mekaniska enheterna varar med ti- den.

• Egenskaper för bensinen Använd endast blyfri bensin (grön) med minst 90 oktan. Grön bensin avger belägg- ningar i behållaren om den bevaras där i mer än 2 månader. Använd alltid färsk bensin!

• Egenskaper av oljan Använd endast syntetisk olja av bästa kvalitet, spe- cifik för tvåtaktsmotorer. Hos er återförsäljare finns olja som är avsedd för denna typ av motor, som är i grad att garantera ett bra skydd. Användning av dessa oljor gör det möjligt med en blandning på 2,5 % som består av en del olja var 40:e del bensin.

• Förberedelse och bevaring av bränsleblandningen Bensinen och bränsleblandningen är flamfar- liga! – Bevara bensinen och bränsleblandningen i en godkänd behållare för bränsle, på en sä- ker plats, långt från värmekällor eller fria flammor. – Lämna inte behållaren så att barn kan komma åt den. – Rök inte under förberedelse av blandningen och undvik att andas in bensinångorna. Tabellen indikerar mängden bensin och olja som skall användas för att förbereda blandningen i funk- tion till typen av olja som används. FARA! VIKTIGT VIKTIGT VIKTIGT Vid förberedelse av blandningen: – Häll cirka hälften av bensinen i en godkänd be- hållare. – Häll på all olja, enligt tabellen. – Fyll på med resten av bensinen. – Stäng locket och skaka energiskt. Bränsleblandning åldras. Förbered inte för mycket bränsleblandning för att undvika beläggningar. Ställ behållarna med bräns- leblandningen och bensinen åtskilda åt och gör så att de är identifierbara så att de inte förväxlas vid användningstillfället. Gör regelbundet rent behål- larna från bensinen och bränsleblandningen så att eventuella beläggningar avlägsnas.

2. PÅFYLLNING AV BRÄNSLE

Rök inte under påfyllnin- gen och undvik att andas in bensinångorna. Ffyll på innan motorn star- tas; fyll inte på med bränsle eller ta bort locket när motorn är i funktion eller är varm. Öppna varsamt locket på dunken då det kan ha bildats tryck inuti. Innan man utför påfyllningen: – Skaka energiskt dunken med blandningen. – Ställ maskinen plant i en stabil position med tanklocket uppåt. – Gör rent tanklocket och området runtomkring så att man inte smutsar ner under påfyllningen. – Öppna varsamt tanklocket för att gradvis tömma trycket. Fyll på med hjälp av en tratt och undvik att fylla på tanken ända upp. FARA! VARNING! FARA! VIKTIGT VIKTIGT VIKTIGT

ensin Syntetisk olja 2 Takts

Tanklocket skall alltid stängas och skruvas åt ända in. Gör genast rent alla spår av bränsleblandningen som hamnat på ma- skinen eller marken och starta inte motorn förrän bensinångorna har avdunstat.

3. SMÖRJNING AV KEDJAN

Använd endast specifik olja för motorsågar eller vidhäftande olja för motorså- gar. Använd inte smutsig olja så att tankfiltret inte täpps till och på så vis undviker man att oljepumpen kommer till skada. Den specifika oljan för att smörja kedjan är biologiskt nedbrytbar. Användning av mineralolja eller olja för motorer orsakar skador på miljön. Användning av en olja av bra kvalitet är funda- mentalt för att få en effektiv smörjning av skärut- rustningen; en redan använd olja eller en av dålig kvalitet påverkar och reducerar livslängden av ked- jan och svärdet. Det är lämpligt att fylla oljetanken helt och hållet (med hjälp av en tratt) var gång som man fyller på med bränsle; då oljetankens kapacitet är beräknad så att bränslet tar slut innan oljan för att på så vis se till att maskinen inte sätts i funktion utan smörj- medel.

4. KONTROLL AV MASKINEN

Innan man påbörjar arbetet så måste man: – fyll på blandningen och olja i respektive tank; – kontrollera att det inte finns några lösa skruvar på maskinen och svärdet; – kontrollera att kedjan är skarp och utan skador – kontrollera att luftfiltret är rent; – kontrollera att maskinens handtag och skydd är rena och torra, och rätt monterade och ordentligt fastsatta till maskinen; – kontrollera att handtagen sitter fast ordentligt; – kontrollera att kedjebromsen är effektiv; – kontrollera kedjans spänning; – kontrollera att kopplingen fungerar ordentligt: innan en användning, se först till att kedjan inte rör sig när maskinen står på minimalt varvtal.

5. KONTROLL AV KEDJANS SPÄNNING

Utför alla arbetsuppgifter med släckt motor. VARNING! VIKTIGT VIKTIGT VARNING! VARNING! Spänning är riktig om när man håller i kedjan på mitten av svärdet så hoppar inte länkarna ur spå- ret (Bild 7).

• Maskiner med standard kedjespännarskruv – Lossa på kåpans mutter med hjälp av nyckeln som medföljer (Bild 4). – Ingrip lämpligt på kedjespännarskruven (4) ända tills man fått rätt spänning av kedjan (Bild 4). – Genom att hålla svärdet lyft, dra åt kåpans mutt- trar ända in med hjälp av nyckeln som ingår (Bild 5).

• Maskiner med snabb kedjespänning (SP 375Q, SP 405Q, C 38 T, C 41 T) – Lossa på handtaget (11) (Bild 4A). – Använd kulringen (15) ända tills man fått rätt spänning av kedjan (Bild 5A). – Håll stången upplyft och dra åt handtaget (11) i botten (Bild 5A).

6. KONTROLL AV KEDJEBROMS

Denna maskin har ett säkerhetsbromssystem. Vid backslag under arbetet, efter en onormal kon- takt med värdets ända, som skapar en våldsam för- flyttning uppåt som gör att handen slår emot det främre skyddet. I detta fall blockerar bromsen ked- jans rörelse och måste manuellt frigöras för att in- aktivera den. Denna broms kan även aktiveras manuellt genom att skjuta det främre skyddet framåt. För att fri- ställa bromsen så dra det främre skyddet mot handtaget ända tills det klickar till. För att kontrollera bromsens effektivitet så måste man: – Starta motorn och tag ett stadigt grepp om hand- taget med båda händerna. – Aktivera gasreglaget för att hålla kedjan i rö- relse. Tryck bromsspaken framåt med hjälp av den vänstra handens ovansida. Kedjan bör stoppas omedelbart. – När kedjan har stoppats måste du genast släppa gasreglaget. – Släpp bromsen. Använd inte maskinen om bromskedjan inte fungerar riktigt och kontakta er återförsäljare för nödvändig kontroll. VARNING!SV Starta aldrig motorsågen genom att låta den falla nedåt medan du håller i startlinan. Denna metod är extremt farlig eftersom man helt förlorar kontrollen över ma- skinen och kedjan. Dra inte ut linan helt och håll- let så att den går sönder och låt den inte släpa längs kanten av linhjulet. Släpp sedan handtaget gradvis och undvik att linan åker tillbaka på ett okontrollerat sätt.

7. Låt vredet på choken åka tillbaka in ungefär

8. Dra på nytt i starthandtaget ända tills motorn

startar på ett riktigt sätt. Om handtaget för startlinan aktiveras flera gånger med chokereglaget inkopp- lat så kan det komma för mycket bränsle till motorn vilket gör att det kan vara svårt att starta. Om mo- torn fått för mycket bränsle så montera bort tänd- stiftet och dra sakta i startlinans handtag för att få bort överflödet av bränsle, torka därefter av elek- troderna på tändstiftet och montera tillbaka det på motorn.

9. Så fort motorn har startat så gasa lite för att

kopplar bort startgasen och återställa motorn på lågvarv. Undvik att motorn går på högvarv med kedjebromsen tillslagen då detta kan orsaka överhettning och skada kopplingen.

10. Dra det främre handskyddet mot det främre

handtaget för att släppa bromsen. Låt motorn gå på lågvarv i åtminstone 1 minut innan man använder maskinen.

• Varmstart För varmstart (omedelbart efter stopp av motorn) så följ punkterna 1 - 2 - 5 - 6 - 9 - 10 i förgående pro- cedur. ANVÄNDNING AV MOTORN (Bild 10) Koppla alltid bort kedje- bromsen genom att dra spaken mot operatören innan gasen aktiveras. VIKTIGT FARA! VIKTIGT ANMÄRKNING VIKTIGT

Start av motorn skall ut- föras på åtminstone 3 meters avstånd från tankningsstället. Innan man startar motorn: – Ställ maskinen i en stabil position på marken. – Ta bort svärdskyddet. – Se till att svärdet inte snuddar vid marken eller andra föremål. – Se till att kedjan inte vidrör något föremål innan motorn startas. Se till att kedjebromsen aktive- rats innan maskinen startas.

• Kallstart Med ”kallstart” så menas start som utförs åtminstone 5 minuter efter att mo- torn stoppat eller efter påfyllning av bränsle. För att starta motorn (Bild 8):

1. Se till att kedjebromsen är tillslagen (främre

handskyddet skjutet framåt).

2. Ställ stoppkontakten (1) i positionen «START».

3. Aktivera starthandtaget genom att dra knoppen

ned till botten (2).

4. Flödare (primer) (3) så tryck på knappen för

denna 3-4 gånger för att underlätta tillförseln av bränslet.

5. Håll maskinen fast på marken med en hand på

handtaget och en fot isatt i det bakre handtaget för att inte förlora kontrollen under starten (Bild 9). Om maskinen inte hålls med ett fast tag så kan motorns kraft göra att operatören tappar balansen eller att svärdet kastas mot ett föremål eller mot själva opera- tören.

6. Dra långsamt ut starthandtaget cirka 10-15 cm

ända tills man känner på ett lätt motstånd och därefter några snabba och kraftigare ryck tills den startar. Linda aldrig startlinan runt handen. VARNING! VARNING! ANMÄRKNING VARNING! 10 START - ANVÄNDNING – STOPP AV MOTORN

6. START - ANVÄNDNING – STOPP AV MOTORNSV

START - ANVÄNDNING – STOPP AV MOTORN 11 Kedjans hastighet regleras av gasreglaget (1), som finns på det bakre handtaget (2). Aktivering av detta reglage är endast möjligt om man samtidigt trycker på gasreglagespärren (3). Rörelse sänds från motorn till kedjan genom kopp- pling till centrifugerande krafter som hindrar att kedjan rör sig när motorn går på lågvarv. Använd inte maskinen om kedan rör sig med motorn på minimiläget. I detta fall ska du kontakta din återförsäljare. En korrekt arbetshastighet uppnås med gasregla- get (1) helt intryckt. Under de första 6-8 timmar- nas maskindrift så undvik att sätta motorn på max- imalt varvtal. STOPP AV MOTORN (Bild 10) För att stoppa motorn: – Släpp gasreglaget (1) och låt motorn gå på låg- varv under några sekunder. – Ställ stoppkontakten (4) i position «STOP». Efter att ha ställt gasre- glaget på lågvarv kan det ta någon sekund innan kedjan stoppas. Om maskinen inte stängs av, aktivera startern för att orsaka ett stopp av motorn pga för mycket bensin och kontakta omedelbart återförsäljaren för att kontrollera orsaken till pro- blemet och utföra nödvändiga reparationer.

ANVÄNDNING AV ANTI-FROST FUNKTIONEN

(exklusive Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 MC 846) (Bild 11) Om man använder motorsågen vid temperaturer på mellan 0 och 5°C och vid hög fuktighet så kan det bildas is inuti förgasaren villket kan medföra en reducering av motorns effekt eller medföra en ojämn funktion av motorn. VIKTIGT VARNING! VIKTIGT VARNING! För att förhindra detta så har maskinen utrustats med en ventilationslucka till höger på cylinder- locket så att det är möjligt för den varma luften att passera till motorn och förhindra att is bildas. Under normala förhållanden så använd maskinen med en normal funktion, dvs. så som reglerats vid leveranstillfället Hur som helst så om det finns risk för isbildning så ställ in antifrysläget innan man startar maskinen. För att gå över från funktionssättet ”Normal” till funktionssättet ”Anti-frost” (och viceversa) (Bild 11):

2. Ta bort luftfilterlocket (1) och luftfiltret (2).

3. Ta därefter bort knoppen (3) för luftcylinder-

cylindern (de tre skruvarna inuti och skruven på utsidan av locket) och ta bort cylinderlocket (4).

5. Tryck med fingrarna på anti-frost systemets

skyddshatt (5) som är placerad på den högra si- dan av cylinderlocket och dra ut den från dess plats.

6. Vrid på anti-frost systemets skyddshatt (5) så att

symbolen «SNÖ» är vänd uppåt och sätt där- efter tillbaka skyddshatten.

7. Sätt tillbaka cylinderlocket och alla andra delar

i deras ursprungliga position. Om maskinen används i anti-frost läge vid höga temperaturer kan det vara svårt att starta motorn och motorns hastighet kan vara felaktig. Kontrollera därför alltid att maskinen har återförts till funktionssättet normal (med sym- bolen "SOL" uppåt) ifall det inte längre finns risk för isbildning. ANMÄRKNINGKom alltid ihåg att en motor- såg som används felaktigt kan störa omgivningen och förstöra miljön. För respekt av andra och för miljön så: – Undvik att använda maskinen i miljöer och på tid- punkter då man kan störa. – Följ noggrant lokala bestämmelser för bortför- skaffande av material som finns kvar efter klipp- ningen. – Följ lokala bestämmelser noggrant för bortför- skaffande av olja, trasiga delar och andra enhe- ter som kan förstöra miljön. – Under arbetet så kommer en viss kvantitet olja hamna i miljön som är nödvändig för smörjning av kedjan, på grund av detta så använd endast biologiskt nedbrytbar olja. – För att undvika risk för brand så lämna inte ma- skinen med varm motor bland blad eller torkat gräs. Bär lämplig klädsel under arbetet. Er återförsäljare kan ge er information gällande mest lämplig säkerhetsutrustning för att förebygga olyckor och för att garantera sä- kerheten under arbetet. Använd anti-vibra- tionshandskar. Alla förebyggande åtgärder som har nämnts garanterar inte att man kan förhindra alla risker för Raynauds sjukdom eller karpaltunnelsyndrom. Vi rekommende- rar därför att personer som använder denna maskin under en längre tid regelbundet kon- trollerar tillståndet hos händer och fingrar. Om några av de ovan nämnda symtomen har uppstått måste du omedelbart kontakta en lä- kare. Användning av maskinen för fällning och kvistning kräver en specifik ut- bildning.

• Kontroll av kedjans spänning Under arbetet så frigörs kedjans spänning och där- med är det nödvändigt att regelbundet kontrollera dess spänning. VARNING! VIKTIGT VARNING! Under den första använd- ningsperioden (eller efter ett byte av kedjan) måste kontrollen göras oftare på grund av kedjans sätt- ning. Arbeta inte med slak kedja då farliga situationer kan uppstå om kedjan skulle hoppa ur spåret. För att reglera kedjans spänning så ingrip enligt in- dikationerna i Kap. 5.5.

• Kontroll av oljeflöde Använd inte maskinen utan smörjolja! Oljetanken kan vara nästan tom när bränslet tagit slut. Se till att fylla på med olja i tan- ken var gång som påfyllning utförs av motorkedje- sågen. Se till att svärdet och ked- jan är riktigt placerade när man kontrollerar ol- jeflödet. Starta motorn och håll den på ett medelvarvtal och kontrollera så att kedjeoljan sprids ut enligt indika- tionen i skissen (Bild 12). Så kan oljeflödet till kedjan regleras genom att med hjälp av en skruvmejsel skruva på skruven (1 eller 1a) för inställning av pumpen som sitter nere på maskinen (Bild 12).

Innan man skall utföra ett arbete med att fälla eller kvista för första gången så är det lämpligt att träna sig på stubbar på marken eller fastspända på bock, så att man får kännedom om maskinen och lämp- lig teknik för att såga. Under arbetet ska maski- nen alltid hållas stadigt med två händer med vänster hand om det främre handtaget och höger om det bakre, oberoende om operatören är vänsterhänt. VARNING! VARNING! VIKTIGT VARNING! VIKTIGT

bart om kedjan blockeras under arbetet. Se all- ltid upp för kast som kan inträffa om svärdet träffar ett hinder.

• Kvistning av ett träd (Bild 13) Se till att området där kvistarna trillar ner är fritt.

1. Ställ er på motsatt sida än kvisten som skall

2. Börja med kvistarna längst ned och fortsätt upp-

3. Kapa kvisten uppifrån och ned så att svärdet

• Fällning av ett träd (Bild 14) Vid lutning så måste man arbeta längst ned på trädet och se till att det fallande trädet inte kan orsaka skador om det skulle börja rulla.

1. Försäkra Er om i vilken riktning trädet faller med

hänsyn till vind, trädets lutning, position av tjock- are grenar, och var efterarbetet bäst kan utföras efter fällningen.

2. Området runt trädet skall vara fritt och se till att

ha bra stöd för fötterna.

3. Förbered en reträttväg som är fri från hinder; re-

trättvägarna skall förberedas cirka 45° i mot- satt riktning än trädets fallriktning och skall göra det möjligt för operatören att fly till en säker plats med ett avstånd på cirka 2,5 gånger höj- den av trädet som skall fällas.

4. Gör ett riktskär på cirka en tredjedel av trädets

diameter på trädets fallsida.

5. Såga trädet från andra sidan strax ovan rikt-

skäret genom att lämna kvar en brytmån (1) på cirka 5-10 cm.

6. Utan att dra ut svärdet så minska gradvis bryt-

månens tjocklek ända tills trädet faller.

7. Vid speciella förhållanden eller vid dålig stabilitet

så kan fällningen kompletteras genom att föra in fällkilar (2) i den motsatta riktningen än fällrikt- ningen och genom att slå på kilarna med en hammare ända tills trädet faller. VARNING! VARNING! VARNING!

• Kvistning efter fällning (Bild 15) Var uppmärksam på var kvistarna stöder mot marken, om de är i spänning, vilken riktning kvisten kan inta vid kapningen och om trädet kommer att ligga stabilt efter att kvisten kapats.

1. Observera riktningen som kvisten sitter i stamm-

2. Utför ett inledande sågsnitt från den sida där

den böjs och avsluta med att kapa från motsatt sida.

• Kapning av en stock (Bild 16) Kapning av en stock underlättas om man använder ett mothåll.

1. Sätt mothållet i stocken och utsätt mothållet för

tryck och låt motorsågen utföra en bågrörelse så att svärdet tränger in i trät.

2. Upprepa detta flera gånger och om det är nöd-

vändigt så flyta mothållets stödpunkt.

• Kapning av en stock på marken (Bild 17) Såga till cirka hälften av stockens diameter och vrid sedan på stocken och slutför sågningen från den motsatta sidan.

• Kapning av en upplyft stock (Bild 18)

1. Om kapningen sker på kanten utanför stöden

(A), så skär en tredjedel av diametern nedifrån och avsluta arbetet ovanför.

2. Om kapningen sker mellan två stödpunkter (B),

så skär en tredjedel av diametern uppifrån och avsluta därmed arbetet nedifrån. En användning av mothållet för att kapa träd och stora grenar garanterar din säkerhet och minskar arbetsbelastningen och vibrationsnivån.

3. NÄR ARBETET AVSLUTATS

När arbetet avslutats: – Så stoppa motorn enligt tidigare indikationer (Kap. 6). – Vänta tills kedjan har stoppat och låt maskinen kylas ner. – Lossa stångens fästmuttrar för att minska spänn- ningen på kedjan. – Ta bort alla spår av spån eller olja från kedjan. VARNING!

ANVÄNDNING AV MASKINEN 13

SVSV För er egen och andras säkerhet: – Ett korrekt underhåll är fundamentalt för att kunna bibehålla maskinens effektivitet och säkerhet under användningen. – Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funk- tionsförhållanden – Använd aldrig maskinen med utslitna eller skadade delar. Trasiga delar måsta bytas ut, aldrig repareras. – Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och på- verka säkerheten. Vid underhållsarbete: – Ta bort tändstiftets kåpa. – Vänta tills motorn har svalnat ordentligt. – Använd skyddshandskar vid arbete med svärdet och kedjan. – Håll skydden monterade på svärdet utom vid arbeten på själva svärdet eller kedjan. – Häll inte ut olja, bensin eller annat miljöför- störande material. CYLINDER OCH LJUDDÄMPARE (Bild 19) För att minska risken för brand så gör ofta rent flänsarna på cylindern med tryckluft och ta bort sågspån, grenar, löv och annat skräp runt omkring ljuddämparen. STARTAPPARAT För att undvika överhettning och skador på motorn så skall kylsystemet för luftintag alltid hållas rent och fritt från sågspån och skräp. VARNING! VARNING! Startlinan skall bytas ut vid minsta utslitning. KOPPLINGSTRUMMA (Bild 20) Håll kopplingstrumman ren från sågspån och skräp genom att ta bort skyddet (som i kap. 4.1) och montera sedan tillbaka det korrekt när åtgärden har slutförts. Var 30:e timma cirka så skall kopp- lingstrummans lager smörjas hor er återförsäljare. KEDJEBROMS Kontrollera regelbundet att kedjebromsen är eff- fektiv och att bromsbanden som spänns runt kopp- plingstrumman i metall är hela genom att ta bort skyddet (som i kap. 4.1) och montera sedan tillbaka det korrekt när åtgärden har slutförts. Bandet skall bytas ut när tjockleken vid den punkt som den kommer i kontakt med kopplingstrumman minskat till cirka hälften av den vid de två ändarna, som inte utsätts för utslitning. SÅGKEDJEDRIVHUL Kontrollera regelbundet drivhjulets skick hos er återförsäljare och byt ut det när slitaget överstiger de godkända gränserna. Montera inte dit en ny kedja med gammalt drivhjul eller tvärtom. SMÖRJNINGSHÅL (Bild 21) Ta regelbundet bort skyddet (som i kap. 4.1), mon- tera bort svärdet och kontrollera att smörjningshå- len på maskinen (1) och på svärdet (2) inte är till- täppta. 14 ANVÄNDNING AV MASKINEN / UNDERHÅLL OCH FÖRVARING

8. UNDERHÅLL OCH FÖRVARING

– Vid en kraftig nedsmutsning eller hartsbelägg- ningar, montera ner kedjan och placera den nå- gra timmar i en behållare med ett specifikt ren- göringsmedel. Skölj sedan kedjan med rent vatten och behandla med antikorrosionsmedel innan den monteras på maskinen. – Montera svärdets skydd innan maskinen läggs undan. Låt motorn kallna innan maskinen ställs inomhus. För att minska bran- drisken så gör rent maskinen från rester från sågspån, grenar, blad eller fett; lämna inte rester inomhus..

VARNING!KEDJEFÅNGARE

Denna anordning är en viktig säkerhetsanordning då den håller tillbaka kedjan om den skulle gå sön- der eller hoppar av. Kontrollera anordningen regelbundet och se till att den repareras om den är trasig. ÅTDRAGNING Kontrollera regelbundet att alla skruvar och muttrar är åtdragna och att handtagen sitter fast ordentligt. En daglig kontroll om det finns skador eller fel re- kommenderas innan en användning och efter ett fall eller kraftiga stötar. RENGÖRING AV LUFTFILTRET (Bild 22) Rengöring av luftfiltret är be- tydelsefullt för en bra funktion och varaktighet av maskinen. Arbeta inte utan filter eller med ett trasigt filter, detta kan orsaka skador på motorn för alltid. Rengöringen skall utföras var 8-10:e arbetstimma. För att göra rent filtret: – Skruva loss fjädern (1) och ta bort locket (2). – Skruva loss vredet (2a), ta bort den filterenheten (3) och slå lätt på den för att få bort smuts. Gör vid behov rent enheten med en borste. – Ifall filtret skulle vara helt tilltäppt måste du dela det i två delar (3a och 3b) med hjälp av en skift- nyckel. Rengör sedan delarna med ren bensin. Ifall tryckluft används måste luftstrålen riktas in- ifrån och utåt. – Montera tillbaka de två delarna av den filtre- rande enheten genom att trycka på kanterna tills du hör ett klick. – Montera tillbaka filterenheten (3) och dra or- dentligt åt vredet (2a). – Montera tillbaka locket (2) och fäst fjädern (1). KONTROLL AV TÄNDSTIFTET (Bild 23) Tändstiftet kan kommas åt genom att ta bort luftfil- trets lock. Man skall regelbundet ta bort tändstiftet och göra rent det genom att ta bort beläggningar med en metallborste. Kontrollera och återställ ett korrekt avstånd mellan elektroderna. Montera tillbaka tändstiftet och skruva åt ända in med nyckeln som medföljer. VIKTIGT Tändstiftet skall bytas ut mot ett med samma egen- skaper om det skulle finnas brända elektroder eller förstörd isolering och i vilket fall som helst var 100:e funktionstimme.

REGLERING AV FÖRGASARE

Förgasarna regleras i fabriken så att maximala pre- stationer skall uppnås under användningen och som avger minimalt med giftig avgas i enlighet med gällande standarder. Vid dåliga prestanda så kontrollera först och främst så att kedjan löper fritt och att svärdspåren inte är deformerade, därefter så vänd er till återförsäljaren för en kontroll av förgasaren och motorn.

• Justering av tomgång Kedjan ska inte röra sig med motorn på minimiläget. Om kedjan rör sig med motorn på minimiläget, kontakta din återförsäljare för en korrekt reglering av mo- torn.

På grund av säkerhetsskäl och effektivitet så är det mycket viktigt att såg- delarna är ordentligt skarpa. Skärpning är nödvändigt när:

• Sågspånet liknar damm.

• Det krävs mer kraft vid sågning.

• Sågningen inte är rätlinjig.

• Konsumtionen av bränsle ökar. Om kedjan inte är tillräck- ligt vass kan risken för bakslag (kickback) öka. Om arbetet för skärpning lämnas till en service- verkstad så kan detta utföras med avsedd utrust- ning som försäkrar att minsta möjligt med material tas bort och en konstant skärpning av skärutrust- ningen. Att utföra skärpningen själv av kedjorna utförs med hjälp av en fil med rund sektion där diametern är specifik för varje kedjetyp (se ”Tabell för underhåll av kedja”), och kräver god kännedom och erfaren- het så att inte skärutrustningen kommer till skada. VARNING! VARNING! VARNING!

UNDERHÅLL OCH FÖRVARING 15

SVFör att skärpa kedjan (Bild 25): – Stäng av motorn, och friställ kedjebromsen och blockera svärdet fast i lämplig klämma och se till att kedjan kan löpa fritt. – Spänn kedjan om den skulle vara för slak. – Sätt dit filen i den avsedda mallen och sätt sedan filen vid skärtänderna och ha en konstant lutning beroende på profilen av skärtänderna. – Ta endast några tag med filen, enbart framåt och upprepa ingreppet på alla skärtänder och i samma riktning (höger eller vänster). – vänd på svärdet i klämman och upprepa in- greppet på resten av skärtänderna. – Kontrollera att drivlänken inte sticker ut utanför instrumentet och slipa bort eventuella överskott med en plattfil, genom att runda av profilen. – Efter filningen så ta bort alla spår efter slipningen och all damm och smörj kedjan i oljebad. Kedjan skall bytas ut när: – Skärlängden reduceras till 5 mm eller mindre; – det är för mycket spelrum för länkarna på ni- tarna. UNDERHÅLL AV SVÄRDET (Bild 26) För att undvika en ojämn utslitning av svärdet så är det lämpligt att detta regelbundet vänds. För att bibehålla svärdet effektivt så måste man: – Smörj lagren på noshjulet (om det ingår) med en smörjspruta. – Gör rent svärdets spår med den avsedda skra- pan (kommer inte med vid leverans). – Gör rent smörjhålen. – Med en plattfil så fila bort överskott och jämna ut eventuella ojämnheter mellan spåren. Svärdet skall bytas ut när: – när skärdjupet är mindre än höjden av drivlän- karna (som aldrig skall snudda vid botten; – när spårets inre väggar är så utslitna att de gör så att kedjan lutar på sidan.

EXTRAORDINÄRA INGREPP

De underhållsingrepp som inte innesluts i denna bruksanvisning får endast utföras av er återförsäl- jare. Ingrepp som utförs vid en olämplig struktur eller av ej kvalificerade personer medför att all slags garanti upphör att gälla. FÖRVARING Då ett arbetspass avslutats så gör noggrant rent maskinen från damm, reparera eller byt ut defekta delar. Maskinen skall förvaras på en torr plats, skyddad från häftiga väderleksombyten och med svärd- skyddet korrekt monterat.

Tabell för underhåll av kedja Information gällande kedjans egenskaper och det typgodkända svärdet för denna maskin indikeras i “Eg-försäkran om överensstämmelse” som medföljer själva maski- nen. På grund av säkerhetsskäl så skall inga andra typer av kedjor eller svärd användas. Tabellen återger information gällande filning av olika typer av kedjor utan att detta represente- rar möjligheten att använda andra kedjor än en typgodkända. VARNING! Sågkedjedelning Drivlänksbredd (a) Diameter för fil (d) tum mm tum mm tum mm 3/8 Mini 9,32 0,018 0,45 5/32 4,0 0,325 8,25 0,026 0,65 3/16 4,8 3/8 9,32 0,026 0,65 13/64 5,2 0,404 10,26 0,031 0,80 7/32 5,6

dLÄNGRE TIDS UPPEHÅLL Om maskinen inte skall an- vändas på minst 2-3 månader så måste man vidta vissa åtgärder för att undvika svårigheter vid åter- upptagandet av arbetet eller så att det inte uppstår permanenta skador på motorn.

• Magasinering Innan man ställer undan maskinen: – Skruva loss de två muttrarna, montera ner kåpan och ta bort kedjan och stången. – Töm oljetanken, fyll på ungefär 100-120 cm

rengöringsmedel och sätt tillbaka pluggen. – Montera tillbaka kåpan utan att dra åt muttrarna. – Starta maskinen och håll motorn igång tills allt rengöringsmedel tagit slut. – Ställ motorn på tomgång och låt maskinen vara VIKTIGT igång tills allt bränsle tagit slut i tanken och i för- gasaren. – Ta bort tändstiftet när maskinen är kall. – Häll en tesked olja (ny) för tvåtaktsmotorer, i hå- let på tändstiftet. – Dra flera gånger i starthandtaget för att distribu- era olja i cylindern. – Montera tillbaka tändstiftet med kolven på den yttersta övre punkten (syns från skåran på tänd- stiftet när kolven är i maximal bana).

• Återuppta arbetet När man på nytt tar maskinen i funktion: – Ta bort tändstiftet. – Aktivera starthandtaget några gånger för att få bort överflöd av olja. – Kontrollera tändstiftet enligt beskrivningen i ka- pitel ”Kontroll av tändstiftet”. – Förbered maskinen enligt indikationerna i kapi- tel ”Förberedelse av arbetet”. UNDERHÅLL OCH FÖRVARING / FELSÖKNING 17

1) Motorn startar inte

5) Det kommer inte ut

någon olja – Felaktig startprocedur

Tändstiftet är smutsigt eller så är avståndet mellan elektroderna felaktigt – Tilltäppt luftfilter – Anti-frost systemet har inte monterats korrekt (exklusive Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 - MC 846) – Problem med förgasaren – Tilltäppt luftfilter – Problem med förgasaren

Tändstiftet är smutsigt eller så är avståndet mellan elektroderna felaktigt – Problem med förgasaren – Felaktig komposition av blandningen – Problem med förgasaren – Dålig kvalitet på oljan – Smörjningshålen är tilltäppta – Följ instruktionerna (se kap. 6) – Kontrollera tändstiftet (se kap. 8) – Gör rent och/eller byt ut filtret (se kap. 8) – Kontrollera monteringspositionen (se kap. 6) – Kontakta er återförsäljare – Gör rent och/eller byt ut filtret (se kap. 8) – Kontakta er återförsäljare – Kontrollera tändstiftet (se kap. 8) – Kontakta er återförsäljare – Förbered blandningen enligt instruktionerna (se kap. 5) – Kontakta er återförsäljare – Töm tanken, rensa den och ledningarna med rengöringsmedel och byt ut oljan – Rengör FEL MÖJLIG ORSAK ÅTGÄRD18 TILLBEHÖR

Tabellen innehåller en lista över alla möjliga kom- binationer mellan stång och kedja, med en indika- tion av de som används på varje maskin, marke- rade med symbolen “ ”. Med tanke på att valet, til- lämpningen och användningen av stången och VARNING! kedjan som skall monteras för de olika typerna av användning görs av användarna på eget omdömme, skall dessa även ansvara för föl- jande skador som beror på detta. Vid tvivel ell- ler om du inte känner till anvisningarna för varje stång och kedja, kontakta din å- terförsäljare eller en specialiserad trädgårds- förening.

Kombinationer av stång och kedja Steg STÅNG KEDJA Modell Tum Längd Tum / cm Rännans Bredd Tum / mm Kod Kod C 38
