BRUKSANVISNING A 455 ALPINA

3. Fjern luftkuglegrebet (3) fra cylinderens dæksel

3. Udfør opskæringen nedefra og opad for at

punens støttepunkt flyttes.

(21BPX078X) Anvend udelukkende de ovenfor nævnte kæder og sværd som reservedele. Brug af kombinationer, der ikke er godkendt, kan medføre alvorlige kvæstelser og beskadige maskinen. ADVARSEL!NO PRESENTASJON 1 Kjære kunde, Aller først vil vi takke for at du har valgt et av våre produkter. Vi håper at du blir fornøyd med denne maski- nen, og at den svarer til dine forventninger. Denne instruksjonsboken har blitt laget for at du skal gjøre deg kjent med vår maskin, og bruke den under sikre og effektive forhold. Instruksjonsboken er en del av maskinen. Ha den alltid tilgjengelig som oppslagsverk til enhver tid, og la den følge med maskinen der- som den blir solgt videre eller lånt bort til andre. Denne nye maskinen er blitt utviklet og konstruert i henhold til de gjeldende normer. Den er sikker og påli- telig dersom den brukes i full respekt for instruksjonene som finnes i denne bruksanvisningen (forutsett bruk). Enhver annen bruk, eller manglende overholdelse av de angitte sikkerhetsreglene for bruk, vedli- kehold og reparasjon, er å betrakte som “uriktig bruk”, og medfører bortfall av garantien og av fabrikan- tens ansvar. Byrder som følger av skader eller kvestelser på egen person eller tredjeperson, tilfatter der- som brukeren. Overhold alltid gjeldende lokale sikkerhetsbestemmelser som kan begrense maskinens bruk. Vårt produkt forbedres stadig, og informasjonene i denne instruksjonsboken vil derfor bli endret uten for- varsel eller krav om oppdatering. Karakteristikkene som gjelder sikkerhet og funksjon vil hele tiden forbli uforandret. Kontakt din forhandler i tvilstilfeller. Lykke til! INNHOLD

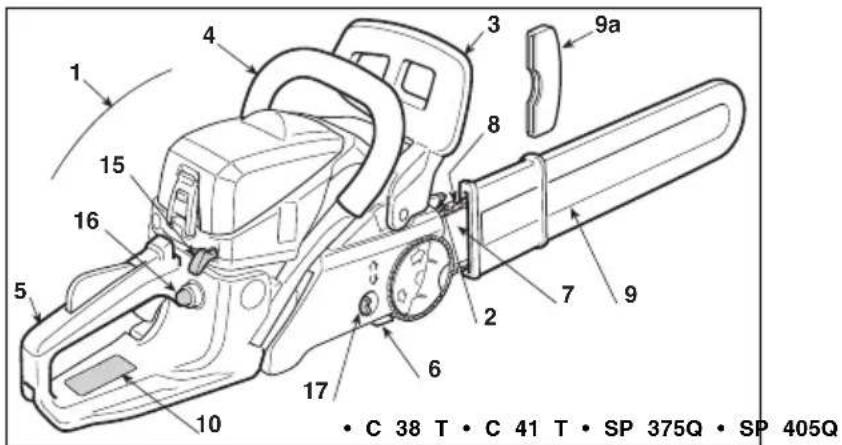

6. Tapp til blokkering av kjedet

11. Bryter for stans av motoren

22. Lokk til kjedeoljetanken

lig både for deg og andre dersom den ikke brukes riktig.

2) Fare for tilbakeslag (kickback)! Et tilbakeslag fø-

rer til et plutselig og ukontrollertbart rykk av motor- sagen i retning brukeren. Arbeid alltid på en sikker måte. Bruk kjede utstyrt med sikkerhetsledd som begrenser tilbakeslaget.

3) Grip aldri fatt i maskinen med bare en hånd!

Grip godt fatt i maskinen med begge hender for å kunne kontrollere maskinen og redusere risikoen for tilbakeslag.

4) Les gjennom håndboken før maskinen tas i

5) Enhver som bruker denne maskinen daglig over

lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A). Bruk hørselvern, vernebriller og hjelm.

aksimale verdier for støy og vibrasjoner [1]

ydtrykk som oppfattes av bruker LpA

Maks tillatt turtall uten belastning med montert kjede

Tannhjulets tenner / tagger 6 / 0,375” 7 / 0,325” 6 / 0,375” 7 / 0,325” 7 / 0,325” Kuttelengde 330 mm - 14” 370 mm - 16” 385 mm - 16” (160MLBK041) 370 mm - 16” (160SDEA041) 390 mm - 16” 440 mm - 18” 440 mm - 18” 490 mm - 20” Vekt (med tom tank) kg 4,7 4,7 5,4 5,5 [1] ADVARSEL! Vibrasjonsnivået kan variere avhengig av bruken av maskinen samt hvordan den er utstyrt, og det kan være høyere enn det angitte. Det er nødvendig å fastsette sikkerhetstiltak for beskyttelse av brukeren som må basere seg på et estimat av belastningen som skyl- des vibrasjoner under reelle bruksbetingelser. I den sammenheng må en ta i betraktning samtlige faser i funksjonssyklusen, herunder for ek- sempel avslåing om tomgang.NO

FORUTSETT BRUK / URIKTIG BRUK

Bruk maskinen kun til dét den er beregnet til, det vil si til “fel- ling, kutting og kvisting av trær av dimensjoner som står i forhold til lengden av sverdet” eller gjenstander av tre med lignende egenskaper. Annen bruk kan være farlig og kan skade maskinen. Uriktig bruk omfatter (for eksempel, men ikke begrenset til): – klipping av hekker; – fresearbeider; – kutte opp benker, kasser eller emballasje generelt; – kutte opp møbler eller alt annet som kan inneholdere, spi- kere, skruer eller hva som helst annet av metall; – utføre slaktearbeid; – bruke maskinen som vektstang til å løfte, flytte eller brekke gjenstander; – bruke maskinen låst til faste støtter. Ikke bruk kjedesagen til kutting av plastmaterialer, bygnings- materialer eller andre materialer enn tre. Bruk av kjedesagen til andre operasjoner enn de forutsatte, kan gi opphav til fare- situasjoner.

1) Les nøye gjennom instruksjonene. Gjør deg kjent med

betjeningskontrollene og riktig bruk av maskinen. Lær deg å stoppe motoren hurtig.

2) La aldri barn eller andre som ikke kjenner til disse bestem-

melsene bruke maskinen. Lokale bestemmelser kan angi en til- latt minstealder for bruk.

3) Maskinen må ikke brukes av mer enn én person

4) Bruk aldri maskinen:

– i nærheten av personer, spesielt barn eller dyr; – hvis brukeren er trett eller ikke føler seg vel, eller har tatt inn medisiner, narkotika, alkohol eller andre substanser som nedsetter vedkommendes reflekser eller oppmerksomhet; – hvis brukeren ikke er i stand til å holde maskinen fast med begge hender og/eller ikke forbli i stabil likevekt på bena un- der arbeidet.

5) Ikke glem at det er brukeren som er ansvarlig for uforutsette

ulykker som går ut over andre personer og deres eiendeler.

ikke kan skape noen vanskeligheter for brukeren. – Bruk tettsittende, beskyttende klær utstyrt med beskyttelser mot kutt. – Ta på hjelm, hansker, beskyttelsesbriller, støvmaske og ver- nesko med antiglisåle. – Bruk øreklokker for å beskytte hørselen. – Ta ikke på skjerf, frakk, halskjeder eller noen form for om- fangsrike eller hengende tilbehør som kan henge seg opp i maskinen eller i gjenstander eller materialer som befinner seg på stedet der det arbeides. – Samle opp langt hår på en passende måte.

2) ADVARSEL: FARE! Bensin er lett antennelig.

– oppbevar bensinen i en bensinkanne som er godkjent til slik bruk; – ikke røyk når du håndterer drivstoffet; – åpne bensinlokket forsiktig, slik at det indre trykket gradvis kan slippes ut; – drivstoff skal kun fylles utendørs og ved hjelp av en trakt; – fyll på før motoren startes; ikke fyll på drivstoff eller fjern tanklokket når motoren er i gang eller er varm; – ikke start motoren dersom det lekker ut bensin. Unngå å skape brannfare ved å fjerne maskinen fra det området hvor lekkasje har funnet sted, helt til drivstoffet er dunstet bort og 4 SYMBOLER / SIKKERHETSBESTEMMELSER

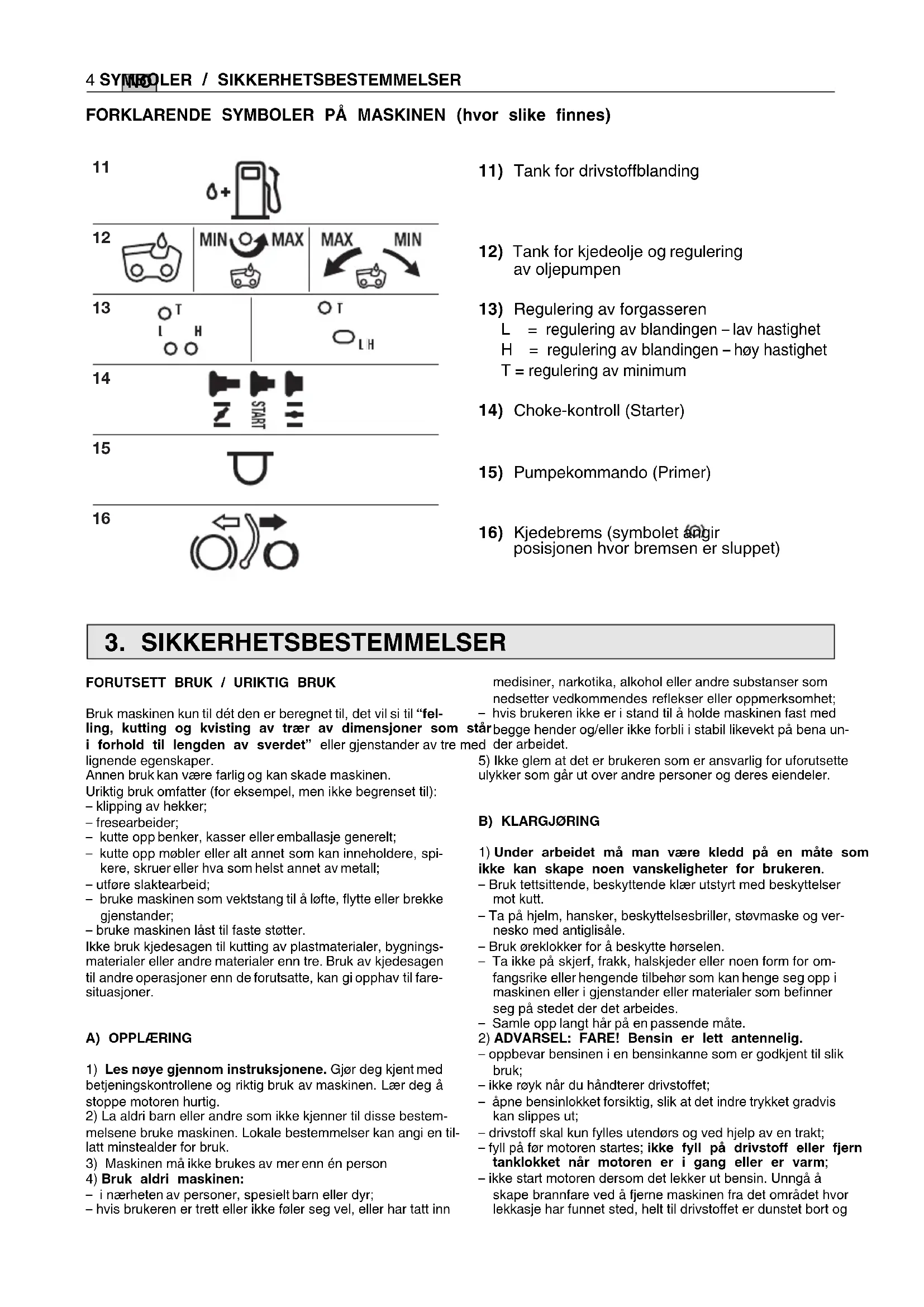

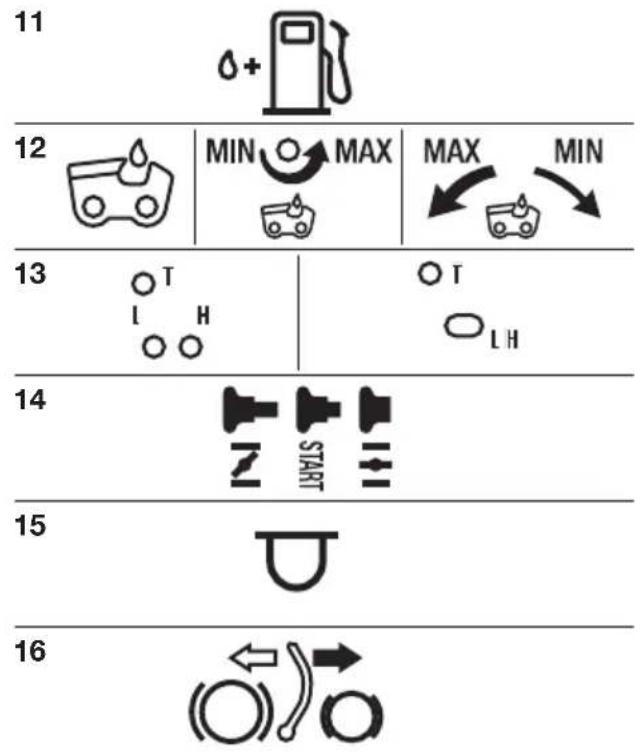

12) Tank for kjedeolje og regulering

L = regulering av blandingen – lav hastighet H = regulering av blandingen – høy hastighet T = regulering av minimum

16b ensingassene har løst seg opp;

tørk umiddelbart opp ethvert spor av bensin som søles på

ikke start opp maskinen på det stedet hvor påfyll av drivstoff fant sted; – unngå at drivstoffet kommer i kontakt med klærne, og skift i motsatt fall klær før motoren startes opp;

sett alltid lokkene på tanken og bensinkannen tilbake på

lass med en gang, og kontroller at lokkene er tette og skik-

) Foreta en generell kontroll av maskinen før bruk, og kont- roller spesielt følgende: – gasspaken og sikkerhetsspaken må kunne beveges fritt og utvungent, og idet de slippes må de hurtig og automatisk vende tilbake til nøytral posisjon; – gasspaken må forbli blokkert med mindre sikkerhetsspaken trykkes inn; – bryteren til stans av motoren må lett kunne flyttes fra en po- sisjon til den andre; – strømledningene, og i særdeleshet tennpluggledningen, må være hele for å unngå at det dannes gnister, og hetten må være korrekt montert på tennpluggen; – maskinens håndtak og beskyttelser må være rene og tørre, og sitte godt fast til maskinen; – kjedebremsen må fungere perfekt og med største effektivi- tet; – sverdet og kjedet må være montert riktig; – kjedet må være riktig strammet.

5) Før arbeidet starter, forviss deg om at alle beskyttelsene er

brenningsgasser kan samles. Pass på at det finnes skikkelig luftutveksling ved arbeid i nær- het av grøfter, hull e.l.

2) Arbeid kun i dagslys eller i tilsvarende god belysning.

3) Innta en fast og stabil posisjon:

– unngå så langt det er mulig å arbeide på vått eller glatt un- derlag, og uansett ikke i altfor bratt eller kupert terreng, som ikke garanterer brukerens stabilitet under arbeidet; – unngå bruk av ustabile trapper og plattformer; – ikke arbeid med maskinen over skulderhøyde; – løp aldri, men gå rolig og vær oppmerksom på terrengets uregelmessigheter og nærværet av eventuelle hindre. – unngå å arbeide alene eller langt fra folk, slik at det er lettere å be om hjelp i tilfelle det sulle skje en ulykke.

4) Start opp motoren mens du holder maskinen godt fast:

– start opp motoren minst 3 meter fra det stedet hvor påfyll av drivstoff fant sted; – se etter at det ikke befinner seg andre personer innenfor ma- skinens aksjonsradius; – ikke rett lydpotten, og dermed avgassene, mot brennbare materialer; – vær oppmerksom på muligheten for at det spruter materiale på grunn av kjedets bevegelse, spesielt idet kjedet møter hindringer eller fremmedlegemer.

6) Ikke utsett maskinen for overdrevne belastninger, og bruk

aldri en liten maskin til å utføre tunge arbeider; bruk av en eg- net maskin reduserer risikoene og forbedrer kvaliteten på ar- beidet.

7) Kontroller at maskinen ikke beveger kjedet på tomgang, og

at motoren hurtig vender tilbake til tomgangsdrift etter at gas- sen er blitt trykket inn og sluppet.

8) Vær forsiktig så du ikke rammer fremmedlegemer med

sverdet, og se opp for materiale som kan fyke av gårde på

runn av kjedets bevegelse.

hver gang maskinen står uten tilsyn.

– Før kontroll, rengjøring eller arbeid på maskinen; – etter å ha slått mot et fremmedlegeme. Kontroller eventuelle

hvis maskinen begynner å vibrere unormalt (Let straks etter

rsaken til vibrasjonene, og sørg for nødvendig kontroll ved

11) Unngå å bli utsatt for støv og sagflis som utvikles av kje-

1) Hold muttere og skruer godt tildratt, slik at maskinen alltid

er i god operativ stand. Et regelmessig vedlikehold er vik- tig for sikkerheten og for å opprettholde prestasjonsni- vået.

2) Maskinen må ikke oppbevares med bensin i tanken i et rom

hvor bensingassene kan nås av åpen ild, gnister eller utsettes for kraftige varmekilder.

3) La motoren få tid til avkjøling før lagring i lukket rom.

4) For å redusere brannfaren skal motoren, lyddemperen og

området rundt bensintanken holdes fri for sagflis, grenrester, løv og overflødig fett. Etterlat ikke beholdere med materiale fra klippingen innendørs.

5) Må tanken tømmes, skal det skje utendørs, og med kald

6) Ta på arbeidshansker ved ethvert inngrep på skjære-

7) Se til at kjedet er slipt. Samtlige operasjoner som vedrø-

rer kjedet og sverdet er arbeider som krever spesiell kompe- tanse utover bruk av bestemt utstyr for å kunne utføres etter alle kunstens regler; av sikkerhetsgrunner er det derfor en fordel å kontakte forhandleren din.

8) For sikkerhets skyld må ikke maskinen brukes dersom

noen av delene er utslitte eller skadet. Skadede deler må byttes ut, aldri repareres. Bruk originale reservedeler. De- ler med annen kvalitet kan skade maskinen og redusere sik- kerheten.

9) Innen du setter maskinen på plass, forviss deg om at du har

fjernet nøkler og redskaper brukt til vedlikeholdet.

10) Sett maskinen på et sted som er utilgjengelig for barn!

E) TRANSPORT OG FLYTTING

1) Hver gang maskinen skal flyttes eller transporteres, gjør føl-

gende: – slå av motoren, vent til kjedet stanser, og kople fra tenn- pluggens hette; – sett på beskyttelsen som dekker sverdet; – grip fatt i maskinen, bare i håndtakene, og rett sverdet bak- over i forhold til bevegelsesretningen.

2) Når man transporterer maskinen med et kjøretøy, må den

plasseres på en slik måte at den ikke utgjør noen fare, og fes- tes ordentlig for å unngå at den velter, med skader og driv- stofflekkasje som mulig resultat.

• Hold alle deler av kroppen langt unna sagkjedet mens sagen og kjedet er i funksjon. Før kjedesagen startes opp, forviss deg om at sagkjedet ikke er i kontakt med noenting. Et øyeblikks uoppmerksomhet mens man setter SIKKERHETSBESTEMMELSER 5 NOk jedesagen i funksjon, kan medføre at klær eller kroppsdeler

Den høyre hånden må alltid holde fatt i det bakre hånd-

aket og den venstre hånden i det fremre håndtaket. Man bør aldri la hendene bytte plass når man holder i kje- desagen, da det øker risikoen for ulykker som involverer ens egen person.

Ta på vernebriller og hørselvern. Det anbefales å bruke

nnet sikkerhetsutstyr for å beskytte hodet, hendene

g føttene. Bruk av egnede, beskyttende klær vil redusere

kadene på kroppen som følge av sprut av fliser eller kontakt

• Ikke bruk kjedesagen oppe i et tre. Bruk av kjedesag mens man befinner seg oppe i et tre, kan medføre kutt på kroppen.

• La alltid foten stå på et ordentlig støttepunkt, og bruk kun kjedesagen mens du står på et fast, sikkert og jevnt underlag. Glatte eller ustabile overflater, som trapper, kan føre til tap av likevekt eller herredømme over kjedesagen.

• Når man kutter av en gren som er i spenning, er det nødvendig å være oppmerksom på risikoen for tilba- keslag. Når spenningen i treverkets fibre utløses, kan den spente grenen på sin vei tilbake ramme operatøren og/eller slynge kjedesagen slik at man mister kontroll.

• Vis ekstrem forsiktighet ved kutting av busker og kratt. De tynne materialene kan bli sittende fast i sagkjedet, og slynges i din retning og/eller få deg til å miste likevekten.

• Transporter kjedesagen ved hjelp av det fremre hånd- taket når den er avslått, og hold den på avstand fra kroppen. Når kjedesagen transporteres eller legges på plass, må man alltid sette dekselet på sverdet. Ved å holde kjedesagen på korrekt måte, reduseres sannsynlig- heten for kontakt ved et uhell med det bevegelige sagkjedet.

• Hold deg til anvisningene vedrørende smøring, kje- dets spenning og utskiftbare deler. Et kjede uten riktig spenning og smøring kan både bli ødelagt og øke risikoen for tilbakeslag.

• Hold håndtakene tørre, rene og frie for spor etter olje og fett. Fettete og oljete håndtak er glatte, og medfører der- for tap av kontroll.

• Denne maskinens startanordning genererer et elekt- romagnetisk felt av beskjeden styrke, men muligheten kan likevel ikke utelukkes for forstyrrelser av funksjonen til aktivt og passivt medisinsk utstyr som bæres av operatøren, med påfølgende mulig alvorlig risiko for vedkommendes helse. Bærere av slikt medisinsk utstyr anbefales derfor å konsul- tere lege eller utstyrsfabrikanten før bruk av maskinen.

G) ÅRSAKER TIL TILBAKESLAG OG SIKKERHETS-

FORANSTALTNINGER FOR OPERATØREN: Tilbakeslag kan forekomme når sverdets spiss eller ende kom- mer i berøring med en gjenstand, eller når treverket lukker seg og blokkerer sagkjedet i skjæresporet. Kontakt med enden kan i visse tilfeller plutselig avstedkomme en motsatt reaksjon, slik at sverdet skyves oppover og bakover i retning operatøren. Fastklemming av sagkjedet på den øvre delen av sverdet, kan få sagkjedet til å skyves hurtig bakover i retning operatøren. Begge de nevnte reaksjonene kan medføre tap av kontroll over sagen, hvilket kan føre til alvorlige personskader. Man må ikke stole blindt på sagens innebygde sikkerhetsanordninger. For brukeren av en kjedesag lønner det seg å ta en rekke for- holdsregler for å eliminere risikoen for skader og ulykker under kuttearbeidet. Tilbakeslag er et resultat av feil bruk av verktøyet og/eller feilaktige prosedyrer eller betingelser for bruk, hvilket kan unngås ved å følge de egnede forsiktighetsreglene som er angitt i det følgende:

g de andre fingrene rundt kjedesagens håndtak, og

old kroppen og armene i en stilling som gjør det mu-

• Ikke strekk armene for langt, og ikke kutt ovenfor skul-

erhøyde. Det bidrar til å unngå ufrivillig kontakt med enden,

antens spesifikasjoner. Hvis man skifter til sverd eller kje- der som ikke er egnede, kan det gi opphav til ødelagt kjede og/eller tilbakeslag.

Legg alltid merke til sikkerhetsmerknadene, og bruk de kutte- teknikkene som passer best til den typen arbeid som skal ut- føres, i samsvar med anvisningene og eksemplene som er gjengitt i bruksanvisningen (se kap. 7).

J) TIPS TIL NYBEGYNNERE

Før du tar fatt på felle– eller kvistearbeid for første gang, er det en fordel å: – ha gjennomgått spesiell opplæring i bruken av denne typen utstyr; – ha lest nøye sikkerhetsmerknadene og bruksanvisningene som er inneholdt i denne håndboken; – øve på vedpinner på bakken eller festet til en bukk, slik at du får nødvendig kjennskap til maskinen og de mest passende kutteteknikkene.

K) HVORDAN LESE INSTRUKSJONSBOKEN

I instruksjonsboken er noen avsnitt som inneholder særlig vik- tig informasjon merket med forskjellige typer markeringer, hvis betydning er som følger: eller De presiserer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det opp- står skader. Mulighet for personlige skader, eller skader på tredjemann hvis regelen ikke overhol- des. Mulighet for alvorlige personlige skader, eller skader på tredjemann med fare for død, hvis regelen ikke overholdes. FARE! ADVARSEL! VIKTIG MERK 6 SIKKERHETSBESTEMMELSER NOMaskinen leveres med sver- det og kjedet demontert, og med tankene for driv- stoffblanding og olje tomme. Utpakking og fullføring av monteringen må foretas på en plan og solid overflate, med tilstrekkelig plass til flytting av maskinen og emballasjen, idet en hele tiden benytter egnet utstyr. Avfallshåndtering av emballasjen må skje i samsvar med gjeldende lokale bestemmelser. Ta alltid på solide arbeid- shansker når du håndterer sverdet og kjedet. Vis den aller største forsiktighet ved montering og sverdet og kjedet for ikke å sette maski- nens sikkerhet og effektivitet i fare; kontakt din forhandler i tvilstilfeller. Før sverdet monteres, forviss deg om at kjede- bremsen ikke er satt på; dette kan oppnås ved å dra den fremre beskyttelsen for hånden helt til- bake, i retning motorenheten. Utfør alt arbeid med av- slått motor.

MONTERING AV SVERDET OG KJEDET

• Maskiner med standard kjedestrammer – Skru av mutrene og fjern koplingens deksel for å komme til tannhjulet som drar kjedet og til sverdets ende (Fig. 1). – Fjern avstandsstykket i plast (1). Dette av- standsstykket tjener kun ved transport av den emballerte maskinen, og skal ikke brukes mer (Fig. 1). – Monter sverdet (2) ved å sette pinneskruene i åpningen og skyve sverdet bakover i retning motorenheten (Fig. 2). – Monter kjedet omkring tannhjulet som drar kje- det og langs sverdets spor, idet du passer på at kjedet beveger seg i riktig retning (Fig. 3). Hvis sverdets tipp er utstyrt med et tannhjul for vide- resending av kjedet, se til at de leddene på kje- det som det dras i, føres riktig inn i tannhjulets mellomrom. ADVARSEL! ADVARSEL! ADVARSEL! VIKTIG – Sett dekselet på igjen uten å stramme til murene. – Kontroller at kjedestrammerens tapp (3) tilhø- rende koblingens deksel er korrekt ført inn i det dertil egnede hullet på sverdet. I motsatt fall, bruk en skrutrekker til å bevege på kjedestram- merens skrue (4), helt til tappen er ført helt inn (Fig. 4). – Beveg kjedestrammerens skrue (4) helt til du oppnår den riktige strammingen av kjedet (Fig. 4). – Hold sverdet løftet og skru dekselets muttere helt fast ved hjelp av nøkkelen som følger med (Fig. 5).

• Maskiner med hurtig kjedestrammer (SP 375Q, SP 405Q, C 38 T, C 41 T) – Skru løs knotten (11) og fjern dekselet for å komme til tannhjulet som drar kjedet og til sver- dets ende (Fig. 1A). – Fjern avstandsstykket i plast (12). Dette av- standsstykket tjener kun ved transport av den emballerte maskinen, og skal ikke brukes mer (Fig. 1A). – Monter sverdet (2) ved å sette pinneskruene i åpningen og skyve sverdet bakover i retning motorenheten (Fig. 2). – Monter kjedet omkring tannhjulet som drar kje- det og langs sverdets spor, idet du passer på at kjedet beveger seg i riktig retning (Fig. 3). Hvis sverdets tipp er utstyrt med et tannhjul for vide- resending av kjedet, se til at de leddene på kje- det som det dras i, føres riktig inn i tannhjulets mellomrom. – Sett dekselet på igjen uten å stramme knotten (11). Kontroller at kjedestrammerens tapp (14) er korrekt ført inn i det dertil egnede hullet på sver- det. I motsatt fall, beveg kjedestrammerens mut- ter (15) på egnet måte, helt til tappen er ført helt inn (Fig. 4A). – Beveg kjedestrammerens mutter (15) på egnet måte helt til du oppnår den riktige strammingen av kjedet (Fig. 4A). – Hold opp sverdet og skru knotten (11) helt fast (Fig. 5A).

• Kontroll med kjedets spenning Kontroller kjedets stramming. Strammingen er kor- rekt når leddene som det dras i ikke går ut av spo- ret når man griper fatt i kjedet midt på sverdet (Fig. 7).

AV DRIVSTOFFBLANDINGEN Denne maskinen er utstyrt med en totaktsmotor som krever en drivstoffblanding bestående av ben- sin og olje. Bruk av bare bensin skader motoren, og innebærer at garantien opphører. Bruk kun bensin og olje av høy kvalitet for å opprettholde ytelsene og garan- tere de bevegelige delenes levetid.

• Bensinens karakteristika Bruk kun blyfri bensin (grønn bensin) med et ok- tantall som ikke er lavere enn 90 N.O. Grønn bensin har en ten- dens til å lage avsetninger i beholderen dersom den lagres i mer enn 2 måneder. Bruk alltid ny bensin!

• Oljens karakteriska Bruk kun syntetisk olje av topp kvalitet som er spe- sielt beregnet på totaktsmotorer. Hos forhandleren finnes det oljer som er laget med tanke på denne typen motorer, og som er i stand til å garantere høy beskyttelse. Bruk av slike oljer tillater en å bruke en 2,5% bland- ing, som altså består av 1 del olje og 40 deler ben- sin.

• Preparering og oppbevaring av drivstoffblandingen Bensinen og drivstoffblandingen er brenn- bare! – Oppbevar bensinen og drivstoffblandingen i beholdere som er godkjent til slike formål, på et sikkert sted langt fra varmekilder og åpen ild. – Ikke la beholderne være tilgjengelig for barn. – Ikke røyk under prepareringen av drivstoff- blandingen, og unngå å inhalere bensin- damp. Tabellen viser hvilke kvanta bensin og olje som skal brukes til preparering av drivstoffblandingen, som funksjon av hvilken type olje som brukes. FARE! VIKTIG VIKTIG VIKTIG For preparering av drivstoffblandingen – Tøm ca. halvparten av bensinmengden i en god- kjent kanne – Ha i all oljen, slik tabellen angir – Ha i resten av bensinen. – Sett på lokket og rist godt. Drivstoffblandingen taper seg med tiden. Ikke lag i stand altfor store mengder drivstoffblanding, slik at danning av avsetninger kan unngås. Hold beholderne med bensin og drivstoffblanding adskilt og godt merket for å unngå at de forveksles idet de skal brukes. Rengjør med jevne mellom- rom beholderne med bensin og drivstoffblanding for å fjerne eventuelle avsetninger.

2. PÅFYLLING AV DRIVSTOFF

Ikke røyk under påfylling, og unngå å inhalere bensindamp. Ffyll på før motoren star- tes; ikke fyll på drivstoff eller fjern tanklokket når motoren er i gang eller er varm. Åpne lokket på kannen med forsiktighet, da det kan ha oppstått trykk på innsiden. Før påfylling: – Rist kannen med drivstoffblandingen godt. – Sett maskinen i en stabil posisjon på et flatt un- derlag, med bensinlokket opp. – Rengjør bensinlokket og området rundt for å unngå at urenheter følger med under påfylling. – Åpne bensinlokket med forsiktighet for å slippe ut trykket gradvis. Foreta påfyllingen ved hjelp av en trakt, og unngå å fylle opp tanken helt til ran- den. FARE! ADVARSEL! FARE! VIKTIG VIKTIG VIKTIG

Sett alltid på igjen bensin- lokket, og skru det helt fast. Tørk umiddelbart opp eventuelle drivstoffrester som måtte ha blitt sølt på maskinen eller på bakken, og ikke start opp motoren før bensindampen er oppløst.

3. SMØRING AV KJEDET

Bruk kun spesialolje for mot- orsager eller klebrig olje for motorsager. Ikke bruk olje som inneholder urenheter for ikke å tilstoppe fil- teret i tanken og for å unngå å gjøre uopprettelig skade på oljepumpen. Spesialoljen for smøring av kjedet er biologisk nedbrytbar. Bruk av mineralolje eller motorolje påfører miljøet alvorlig skade. Bruk av olje av god kvalitet er av største betydning for å oppnå effektiv smøring av skjære-elemen- tene. Brukt olje eller olje av lav kvalitet forhindrer smøringen og reduserer kjedets og sverdets leve- tid. Det er alltid en fordel å fylle oljetanken helt (ved hjelp av en trakt) hver gang man foretar etterfylling av drivstoff. Gitt at oljetankens kapasitet er bereg- net slik at drivstoffet brukes opp før oljen, vil man på denne måten unngå risiko for at maskinen settes i drift uten smøremiddel.

Utfør alt arbeid med av- slått motor. ADVARSEL! VIKTIG VIKTIG ADVARSEL! ADVARSEL! Strammingen er korrekt når leddene som det dras i ikke går ut av sporet når man griper fatt i kjedet midt på sverdet (Fig. 7).

• Maskiner med standard kjedestrammer – Løsne beskytterens mutrer med nøkkelen som følger med (fig. 4). – Beveg kjedestrammerens skrue (4) helt til du oppnår den riktige strammingen av kjedet (Fig. 4). – Hold sverdet løftet, og skru beskytterens mutrer helt fast med nøkkelen som følger med (fig. 5).

• Maskiner med hurtig kjedestrammer (SP 375Q, SP 405Q, C 38 T, C 41 T) – Løsne på knotten (11) (Fig. 4A). – Beveg kjedestrammerens mutter (15) på egnet måte helt til du oppnår den riktige strammingen av kjedet (Fig. 5A). – Hold opp sverdet og skru knotten (11) helt fast (Fig. 5A ).

6. KONTROLL AV KJEDEBREMSEN

Maskinen er utstyrt med en kjedebremse med sik- kerhetsfunksjon. I tilfelle tilbakeslag under arbeidet, som følge av en uvanlig berøring av sverdspissen, med en vold- som bevegelse oppover som gjør at hånden slår mot den fremre beskyttelsen. I dette tilfellet vil bremsens inngripen blokkere kjedet, og det er nød- vendig å avblokkere det manuelt for å koble ut bremsen. Denne bremsen kan også brukes manuelt ved å skyve den fremre beskyttelsen fremover. For å løs- ne bremsen, dra den fremre beskyttelsen i retning håndtaket helt til det klikker. For å kontrollere bremsens effektivitet er det nød- vendig å: – Start opp motoren og ta godt fatt i håndtaket med begge hender. – Bruk gasskontrollen til å holde kjedet i beveg- else, og skyv bremsespaken fremover med den venstre håndbaken. Kjedet skal stanse umid- delbart. – Med en gang kjedet har stanset, skal gasspaken umiddelbart slippes. – Slipp bremsen. Ikke bruk maskinen der- som kjedebremsen ikke fungerer korrekt, og kontakt forhandleren din for de nødvendige kontroller. ADVARSEL!NO rundt hånden. Start aldri opp motorsa- gen ved å la den falle mens du holder den i startsnoren. Denne fremgangsmåten er ytterst farlig, da man mister fullstendig kontrollen over maskinen og kjedet. For å unngå å ødelegge, ikke dra snora ut i hele dens lengde, ikke la den dras langs kanten av hullet der snora kommer ut, og før håndtaket langsomt tilbake idet du unngår at den går inn igjen på ukontrollert vis.

7. Trekk inn knotten på startinnretningen omtrent

regelmessig måte. Hvis man drar gjentatte gan- ger i startsnoras håndtak med starteren inne, kan motoren få for mye drivstoff og bli vanskelig å starte opp. I tilfelle det er for mye bensin i forbrennings- kammeret, demonter tennpluggen og dra varsomt i håndtaket til startsnora for å fjerne overflødig driv- stoff, tørk deretter tennpluggens elektroder og mon- ter den på motoren igjen.

9. Så snart motoren starter opp, trykk kort på gas-

sen for å få ut starteren og sette motoren på tomgang. Unngå å la motoren gå med et høyt antall omdreininger med kjedebremsen inne. Dette kan forårsake overoppheting og skade koplingen.

• Varmstart Ved varmstart (straks etter at motoren er blitt stan- set), følg punktene 1 - 2 - 5 - 6 - 9 -10 i forrige pro- sedyre. BRUK AV MOTOREN (Fig. 10) Før betjening av gassen, ko- ble alltid fra kjedebremsen ved å dra spaken i ret- ning operatøren. VIKTIG FARE! VIKTIG MERK VIKTIG

Oppstart av motoren må finne sted i en distanse av minst 3 meter fra stedet der påfylling av drivstoff fant sted. Før motoren startes: – Sett maskinen i en stabil posisjon på bakken. – Fjern beskyttelsen som dekker sverdet. – Forviss deg om at sverdet ikke berører bakken eller andre objekter. – Kontroller at kjeden ikke berører noen gjenstan- der før motoren startes. Kontroller at kjede- bremsen er aktivert før maskinen startes.

• For oppstart Med “kaldstart” menes en oppstart som foretas minst 5 minutter etter at mot- oren er stanset, eller etter påfylling av drivstoff. Før motoren startes (Fig. 8):

1. Forviss deg om at kjedebremsen er på (den

fremre håndbeskyttelsen skjøvet frem).

2. Sett bryteren (1) i posisjonen «START».

3. Betjen starteren ved å trykke knotten (2) helt inn.

4. Trykk på pumpekommandoen (primeren) (3) 3-

4 ganger for å lette til rette for pumping til for- gasseren.

5. Hold maskinen godt fast til bakken med en hånd

på håndtaket og en fot satt inn i det bakre hånd- taket, for ikke å miste kontrollen under oppstart (Fig. 9). Dersom maskinen ikke holdes godt fast, kan rykket i motoren få bru- keren til å miste likevekten, eller bevege sver- det mot en hindring eller mot brukeren selv.

6. Dra langsomt startsnora 10-15 cm ut, helt til du

merker en viss motstand, og dra deretter bes- temt noen ganger helt til du merker de første motorlydene Vikle aldri startsnoren ADVARSEL! ADVARSEL! MERK ADVARSEL! 10 OPPSTART - BRUK - STANS AV MOTOREN

6. OPPSTART - BRUK - STANS AV MOTORENNO

OPPSTART - BRUK - STANS AV MOTOREN 11 Kjedets hastighet reguleres av gasskontrollen (1) som befinner seg på det bakre håndtaket (2). Det er kun mulig å bevege gassen dersom blok- keringsspaken (3) trykkes inn samtidig. Bevegelsen overføres fra motoren til kjedet ved hjelp av en sentrifugalclutch som forhindrer kje- dets bevegelse når motoren går på tomgang. Ikke bruk maskinen der- som kjedet beveger seg med motoren på tom- gang; i dette tilfellet er det nødvendig å kon- takte forhandleren. Den korrekte arbeidshastigheten oppnås med gasskontrollen (1) trykket helt til bunns. Unngå å bruke motoren med maksimalt antall omdreininger under maskinens 6-8 første arbeidstimer. STANS AV MOTOREN (Fig. 10) Før motoren stanses: – Slipp gasskontrollen (1) og la motoren dreie med det minimale antall omdreininger et par sekun- der. – Sett bryteren (1) i posisjon «STOP». Etter å ha satt gassen på minimumsnivå, kan det gå flere sekunder før kjedet stanser. Hvis maskinen ikke starter, bruk startinnretningen slik at motoren stoppes pga. oversvømmelse. Kontakt forhandleren omgående for kontroll av årsaken til problemet, og nødvendige reparasjoner.

BRUK AV ANTIFROST-ANORDNINGEN

(unntatt Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 MC 846) (Fig. 11) Ved bruk av motorsagen ved temperaturer i inter- vallet mellom 0 og 5°C, kan det ved høy fuktighet dannes is på innsiden av forgasseren, med påføl- gende reduksjon av motorkraften eller uregelmes- sig drift av motoren. VIKTIG ADVARSEL! VIKTIG ADVARSEL! For å unngå disse ulempene, er maskinen utstyrt med en del med rektangulær ventilasjonsåpning til høyre for sylinderlokket, på en måte som tillater passasje av varm luft til motoren og forhindre dann- else av is. Ved normale betingelser, bruk maskinen i normal driftsmodus, altså slik den var regulert i det øy- eblikk den ble sendt. Likevel, i tilfelle mulig dann- else av is, sett maskinen i anti-ismodus før den startes opp. For å gå over fra "normal" modus til "antifrost"-mo- dus (og omvendt) (Fig. 11):

2. Ta av lokket (1) på luftfilteret og selve luftfilteret

3. Fjern chokeknotten (3) fra lokket på sylinderen

4. Skru av skruene (5) som fester lokket til sylin-

deren (tre skruer på innsiden og en på utsiden av lokket) og fjern sylinderlokket (4).

5. Trykk med fingrene på antifrosthetten (5) plass-

ert på høyre side av sylinderlokket, og trekk den ut fra plassen sin.

6. Vri antifrosthetten (5) slik at symbolet "SNØ"

vender oppover, og sett på igjen hetten.

7. Sett sylinderlokket og alle de andre delene til-

bake på sine opprinnelige plasser. Ved bruk av maskinen i anti- frostmodus ved høyere temperaturer, kan det opp- stå vanskeligheter med å starte motoren, og mot- oren risikerer å fungere med gal hastighet. Kontroller derfor alltid at maskinen er satt tilbake i modus for normal funksjon (med symbolet "SOL" øverst) når det ikke lenger er fare for isdannelse. MERKHusk alltid at en motorsag som ikke brukes korrekt, kan være til forstyrrelse for andre, og ha en sterk virkning på miljøet. Av respekt for andre personer og miljøet: – Unngå å bruke maskinen på steder og tider hvor den kan være til forstyrrelse. – Følg omhyggelig de lokale bestemmelsene for kasting av materialet som resulterer av skjærin- gen. – Følg omhyggelig de lokale bestemmelsene for kasting av oljer, utslitte deler og ethvert annet mi- ljøskadelig objekt. – Under arbeidet spres det til omgivelsene en viss mengde olje, som er nødvendig for å smøre kje- det; bruk derfor kun biologisk nedbrytbare oljer som er spesielt egnet for denne typen bruk. – For å unngå brannfare, ikke etterlat maskinen med varm motor i løv eller tørt gress. Ta på passende klær un- der arbeidet. Forhandleren kan gi deg infor- masjon om de materialer til forebygging av uhell som er best egnet til å garantere sikker- heten ved arbeidet. Bruk antivibrasjonshans- ker. Ingen av de ovennevnte forholdsregler gir noen garanti for forebygging av risikoen for Raynauds fenomen eller karpal tunnelsynd- rom. Det anbefales derfor at enhver som bru- ker denne maskinen over lengre tid, regel- messig kontrollerer håndens og fingrenes tilstand. Dersom noen av de ovenfor nevnte sympto- mene skulle inntreffe, konsulter lege umiddel- bart. Bruk av maskinen til fel- ling og kvisting krever spesiell opplæring.

• Kontroll av kjedets spenning Under arbeidet utsettes kjedet for en gradvis for- lengelse, derfor er det nødvendig å kontrollere dets spenning ofte. ADVARSEL! VIKTIG ADVARSEL! I løpet av den første bruks- perioden (eller etter å ha skiftet ut kjedet) er det nødvendig å foreta denne kontrollen med større hyppighet, på grunn av innkjøring av kjedet. Ikke arbeid med slakt kje- de, dette for å unngå farlige situasjoner i tilfelle kjedet skulle komme ut av sporet. For å justere kjedets spenning, gå frem som anvist i kap. 5.5.

• Kontroll av oljeflyten Ikke bruk maskinen uten at den er smurt! Det kan hende at oljetanken tømmes nesten full- stendig når det går tomt for drivstoff. Pass på å fylle oljetanken helt opp hver gang du foretar påfylling av motorsagen. Forviss deg om at sverdet og kjedet er ordentlig på plass når du foretar kontroll av oljeflyten. Start opp på motoren, hold den på middels hastig- het, og kontroller at kjedeoljen skvetter slik som an- gitt på figuren (Fig. 12). Kan oljeflyten til kjedet reguleres ved å skru på pumpens dertil egnede reguleringsskrue (1 eller 1a) med en skrutrekker. Denne befinner seg på maskinens underside (Fig. 12).

2. BRUKSMÅTER OG KUTTETEKNIKKER

Innen du påbegynner arbeidet med felling eller kvisting, er det en fordel å øve seg på trestykker på bakken eller satt på en bukk. Slik oppnår du den nødvendige fortrolighet med maskinen og de mest passende kutteteknikkene. Under driften skal maski- nen holdes i fast grep med to hender, med venstre hånd på håndtaket i front og den høyre hånden på det bakre håndtaket, uavhengig av om brukeren er skeivhendt eller ei. ADVARSEL! ADVARSEL! VIKTIG ADVARSEL! VIKTIG

oren dersom kjedet blokkeres under arbeidet. Vær alltid på vakt mot tilbakelag (kickback) som kan forekomme hvis sverdet møter en hindring.

• Kvisting av et tre (Fig. 13) Forviss deg om at områ- det der grenene faller er ryddet.

1. Plasser deg på motsatt side i forhold til grenen

2. Begynn med de nederste grenene og fortsett

3. Foreta kuttingen ovenfra og ned for å unngå at

sverdet setter seg fast.

• Felling av et tre (Fig. 14) I helninger må man alltid arbeide på oversiden av treet, og forvisse seg om at stammen ikke kan forårsake skader ved rulling etter at den er falt ned.

1. Bestem treets fallretning idet du tar hensyn til

vinden, treets helning, de tyngste grenenes plassering, hvordan du lettest kan arbeide etter at treet er felt, osv.

2. Rydd området rundt treet og forviss deg om at

føttene står stødig.

3. Legg til rette for egnede fluktveier som er frie for

hindringer. Fluktveiene må ha en vinkel på ca. 45° i forhold til den den motsatte retningen av fallretningen, og de må tillate brukeren å komme seg til et sikkert sted, som ligger på en avstand av ca. 2,5 ganger høyden til treet som skal fel- les.

5. Kutt treet fra den andre siden, litt over bunnen

av hakket, og la det være igjen et opphold (1) på ca. 5-10 cm.

6. Uten å ta ut sverdet, reduser gradvis oppholdets

størrelse helt til treet faller.

7. Under spesielle betingelser eller ved mang-

lende stabilitet kan fellingen fullføres ved å føre inn kiler (2) på den motsatte siden i forhold til fallsiden, og ved å slå med en slegge på kilene helt til treet faller. ADVARSEL! ADVARSEL! ADVARSEL!

• Kvisting etter felling (Fig. 15) Vær oppmerksom på hvordan grenene ligger mot bakken samt på muligheten for at disse er i spenning, i hvilken retning grenen kan ta under kuttingen og den mulige ustabiliteten til treet etter etter at gre- nen er kuttet av.

1. Legg merke i hvilken retning grenen peker ut fra

bøyer seg, og fullfør kuttet fra den andre siden.

om kroken slik at den foretar en buebevegelse som lar sverdet trenge inn i treet.

2. Gjenta operasjonen flere ganger, og flytt om

1. Dersom kuttet finner sted utenfor støttepunk-

tene (A), kutt en tredjedel av diameteren fra un- desiden, og fullfør arbeidet fra oversiden.

2. Dersom kuttet finner sted mellom to støtte-

punkter (B), kutt en tredjedel av diameteren fra oversiden og fullfør kuttet fra undersiden. Bruk av kroken ved deling av trær og store grener garanterer din sikkerhet samtidig med at det redu- serer arbeidsbelastningen og vibrasjonsnivået.

3. VED ARBEIDETS SLUTT

Ved arbeidets slutt: – Stans motoren som angitt ovenfor (kap. 6). – Vent til kjedets bevegelse opphører, og la ma- skinen avkjøles. – Løsne sverdets festemutrer for å redusere kje- dens stramming. – Fjern ethvert spor av sagflis eller oljeavleiringer fra kjedet. ADVARSEL!

NONO For din og andres sikker- het: – Et korrekt vedlikehold er av største viktighet for over tid å opprettholde maskinens opp- rinnelige effektivitet og sikkerhet ved bruk. – Hold bolter, skruer og mutrer trukket godt til, slik at maskinen alltid er sikkert å bruke. – Maskinen må aldri brukes med slitte eller skadede deler. Skadede deler må byttes ut, aldri repareres. – Bruk originale reservedeler. Deler med an- nen kvalitet kan skade maskinen og redu- sere sikkerheten. Under vedlikeholdsopera- sjonene: – Dra ut tennpluggens hette. – Vent til motoren er tilstrekkelig avkjølt. – Bruk beskyttelseshansker når du foretar inngrep på sverdet eller kjedet. – La sverdets beskyttelse være påmontert, bortsett fra i tilfelle inngrep på kjedet eller på selve sverdet. – Tøm aldri brukt olje, bensin eller andre fo- rurensende stoffer i naturen. SYLINDER OG LYDDEMPER (Fig. 19) For å redusere risikoen for brann, rengjør ofte sy- lindervingene med trykkluft, og rengjør området rundt lyddemperen for sagflis, grenrester, løv og annet avfall. STARTENHET For å unngå overoppheting og skader på motoren, må gitteret ved inntaket av kjøleluft alltid holdes rent og fritt for sagflis og skitt. ADVARSEL! ADVARSEL! Startsnora må skiftes ut ved første tegn til slitasje. KOPLINGSENHET (Fig. 20) Hold la koplingshuset rent for sagflis og skitt, idet lokket fjernes (som angitt i kap. 4.1) og settes kor- rekt på igjen når operasjonen av fullført.Hver 30. time er det nødvendig å foreta smøring av det indre glidelageret hos forhandleren din. KJEDEBREMSE Kontroller ofte kjedebremsens effektivitet og at metallbåndet som omslutter koplingshuset er helt, idet lokket fjernes (som angitt i kap. 4.1) og settes korrekt på igjen når operasjonen av fullført. Båndet må skiftes ut når tykkelsen i kontaktpunk- tene mot koplingshuset reduseres til ca. halvpar- ten av tykkelsen på de to ytterpunktene, som ikke er utsatt for slitasje. TANNHJUL KJEDE Kontroller ofte tannhjulets tilstand hos forhandleren, og bytt det ut når slitasjen overstiger de aksep- table grensene. Ikke monter et nytt kjede med et slitt tannhjul, eller omvendt SMØREHULL (Fig. 21) Fjern lokket med jevne mellomrom (som angitt i kap. 4.1), demonter sverdet og kontroller at smø- rehullene på maskinen (1) og på sverdet (2) ikke er tilstoppet.

– I tilfelle sterk tilsøling eller harpiksdannelse, de- monter kjedet og legg det forsiktig ned noen ti- mer i en beholder med et spesialrensemiddel. Skyll det deretter med rent vann og behandle det med en egnet spray mot rust, innen det settes på maskinen igjen. – Sett på sverdbeskyttelsen før maskinen settes på plass. La motoren avkjøles før enhver oppbevaring. For å redusere brannfa- ren må rester av sagflis, smågrener, blader og overflødig fett fjernes fra maskinen; ikke la beholdere med materiale som blir til overs et- ter skjæringen bli igjen inne i et rom..

ADVARSEL!TAPP TIL BLOKKERING AV KJEDET

Denne tappen er et viktig sikkerhetselement, da den forhindrer ukontrollert bevegelse av kjedet i til- felle det ødelegges eller slakkes. Kontroller jevnlig stiftens tilstand, og sørg for at den byttes ut hvis den er skadet. FESTER Kontroller med jevne mellomrom at alle skruer og muttere er godt skrudd til og at alle håndtakene sit- ter godt fast. Det anbefales å foreta en daglig kontroll før bruk, og en kontroll etter et fall eller andre større støt for å bekrefte at det ikke har oppstått skader eller feil. RENGJØRING AV LUFTFILTERET (Fig. 22) Rengjøringen av luftfilteret er avgjørende for maskinens varighet og for at den skal fungere ordentlig. Ikke arbeid uten filter eller med skadet filter, slik at du unngår å påføre ma- skinen uopprettelig skade. Rengjøring må foretas for hver 8.-10. arbeidstime. Rengjøring av filteret: – Løsne fliken (1) og ta av dekselet (2). – Løsne hendelen (2a), ta ut filterelementet (3) og dunk det lett for å fjerne skitten, og rengjør det om nødvendig med en børste. – Dersom det skulle være fullstendig tilstoppet, ta fra hverandre de to delene (3a og 3b) ved hjelp av en skrutrekker, og vask dem med ren bensin. Brukes trykkluft må strålen rettes fra innsiden mot utsiden. – Sett filterelementets to deler sammen igjen ved å klemme langs kantene inntil du hører at de klikker på plass. – Sett på igjen filterelementet (3) og stram hende- len (2a). – Sett på dekselet (2) igjen, og fest fliken (1). KONTROLL AV TENNPLUGGEN (Fig. 23) Ta av dekselet til luftfilteret for tilgang til tennplug- gen. Demonter og rengjør tennpluggen med jevne mel- lomrom, og fjern eventuelle avsetninger med en metallbørste. Sjekk avstanden mellom elektrodene, og gjen- opprett eventuelt den korrekte avstanden. Monter tennpluggen på nytt ved å skru den fast med nøkkelen som følger med. VIKTIG Tennpluggen må skiftes ut med en annen med til- svarende karakteristika dersom elektrodene er brent eller isolasjonen er slitt, og uansett etter hver

Forgasseren er stilt inn hos fabrikken på en slik måte at maksimal ytelse oppnås i enhver brukssi- tuasjon, med minimale utslipp av giftige gasser, i respekt for gjeldende bestemmelser. I tilfelle dårlig ytelse, kontroller først og fremst at sverdet ikke har deformerte spor. Henvend deg deretter til forhandleren for en kontroll av motorens forgassing.

• Regulering av minimum Kjedet må ikke bevege seg med motoren på tomgang. Hvis kjedet be- veger seg med motoren på tomgang, er det nødvendig å kontakte forhandleren for kor- rekt innstilling av motoren.

Av hensyn til sikkerheten og effektiviteten, er det svært viktig at de skjæ- rende elementene er slipt. Sliping er nødvendig når:

• Sagfilsen ligner støv.

• Det kreves større kraft for å kutte.

• Forbruket av drivstoff øker. Hvis kjedet ikke er skarpt nok, øker risikoen for tilbakeslag (kickback). Dersom slipeoperasjonen betros et spesialisert verksted, kan den utføres med egnede apparater som sikrer minst mulig konsum av materiale og en konstant sliping over samtlige skjære-elementer. Sliping av kjedet på egenhånd utføres ved hjelp av egnede filer med rundt tverrsnitt, med en diameter som er tilpasset hver enkelt type kjede (se ”Tabell Vedlikehold Kjede”), og det krever godt håndlag og erfaring for å unngå å skade skjære-elementene. ADVARSEL! ADVARSEL! ADVARSEL!

VEDLIKEHOLD OG LAGRING 15

NOFor å slipe kjedet (Fig. 24): – Slå av motoren, frigjør kjedebremsen og blokker sverdet godt med kjedet påmontert ved hjelp av en klemme, idet du forvisser deg om at kjedet fritt kan bevege seg. – Sett kjedet i spenning dersom det er slakt. – Sett filen i det dertil egnede sporet og før den deretter inn i tannens mellomrom med en kons- tant helning som svarer til skjæreelementets pro- fil. – Dra filen over kun få ganger, kun fremover, og gjenta operasjonen for samtlige skjære-ele- menter i samme retning (høyre eller venstre). – Sett sverdet motsatt vei i klemmen, og gjenta operasjoner på den gjenværende skjære-ele- mentene. – Kontroller at tannen som begrenser skjærehøy- den ikke stikker lenger ut enn måleinstrumentet, og slip ned det som eventuelt overstiger med en flat fil, idet du runder av profilen. – Etter slipingen, fjern ethvert spor av filspon og støv, og smør kjedet i oljebad. Kjedet må skiftes ut når: – Skjære-elementets lengde reduseres til 5 mm el- ler mindre; – leddenes dødgang på naglene er overdreven. VEDLIKEHOLD AV SVERDET (Fig. 25) For å unngå usymmetrisk slitasje på sverdet, er det en fordel å snu det med jevne mellomrom. For å holde sverdet i effektiv stand er det nødven- dig å: – Smøre med den dertil egnede sprøyten i cusci- netti til tannhjulet som sender kjedet videre (der- som slik finnes). – Rengjør sverdets spor med den dertil egnede skrapen (medfølger ikke). – Rengjøre smørehullene. – Med en flat fil, fjerne ujevnhetene fra sidene og utligne eventuelle nivåforskjeller mellom spo- rene. Sverdet må skiftes ut når: – sporets dybde viser seg å være mindre enn høy- den til leddene som drar kjedet (som aldri må be- røre bunnen); – den indre veggen i sporet er så slitt at kjedet bøyes til siden. SPESIELLE INNGREP Ethvert vedlikeholdsinngrep som ikke er beskrevet denne veiledningen, må kun utføres hos forhand- leren. Inngrep som utføres ved uegnede verksteder eller av ukvalifiserte personer, bringer enhver form for garanti til opphør. OPPBEVARING Rengjør maskinen godt for støv og skitt ved slutten av hver arbeidsøkt, og reparer eller skift ut defekte deler. Maskinen må oppbevares på et tørt sted, beskyt- tet mot vær og vind, med beskyttelsen korrekt mon- tert på sverdet.

Tabell vedlikehold kjede De karakteristiske dataene til kjedet og sverdet som er godkjent til denne maskinen er angitt i “EU-overensstemmelseserklæringen” som følger med selve maskinen. Av sikkerhetsgrunner skal ikke andre typer kjede eller sverd brukes. Tabellen gjengir slipedataene for de forskjellige typer kjeder, uten at det innebærer noen mulig- het for å bruke andre kjeder enn de som er godkjent. ADVARSEL! Spor til kjedet

ivået til tannen som begrenser skjæredybden (a

dLENGER PERIODE UTEN BRUK Dersom man regner med at maskinen blir stående ubrukt i mer enn 2-3 måne- der, er enkelte tiltak nødvendige for å unngå van- skeligheter når arbeidet gjenopptas, eller perma- nente skader på motoren.

• Lagring Før maskinen settes vekk: – Løsne de to mutrene, ta av beskytteren og ta ut kjeden og sverdet. – Tøm oljetanken. Fyll den med ca. 100-120 cl flytende drivstoffrenser, og sett på lokket. – Sett beskytteren på igjen uten å stramme mu- trene. – Start maskinen og hold motoren i gang helt til det ikke er mer drivstoffrenser igjen. – La motoren gå på tomgang, og hold maskinen i VIKTIG funksjon helt til det ikke er mer drivstoff igjen i tanken og i forgasseren. – Ta ut tennpluggen når maskinen er nedkjølt. – Tøm en teskje (ny) olje for totaktsmotorer ned i tennplugghullet. – Dra flere ganger i håndtaket på startsnoren for å fordele oljen i sylinderen. – Gjenmonter tennpluggen med stempelet i øver- ste dødpunkt (synlig gjennom tennplugghullet når stempelet er i høyeste stilling).

• Gjenopptagelse av arbeidet Når maskinen skal settes i drift igjen: – Fjern tennpluggen. – Dra noen ganger i startsnoras håndtak for å fjerne overflødig olje. – Kontroller tennpluggen som beskrevet i kapitlet “Kontroll av tennpluggen”. – Forbered maskinen som angitt i kapitlet “Forbe- redelse til arbeidet”.

eller stanser etter kort tid

svært mye røyk fra motoren

Tabellen inneholder listen over alle mulige kombi- nasjoner av sverd og kjede, med angivelse av hva som kan brukes på hver maskin, merket med sym- bolet “ ”. Siden valg, påføring og bruk av sverdet og kjedet, er handlinger som ADVARSEL! utføres etter brukerens selvstendige forgodt- befinnende, har brukeren også ansvaret for alle slags skader som måtte skyldes disse handlingene. Ved tvil eller utilstrekkelig kjenn- skap til særegenhetene ved hvert sverd eller kjede, er det nødvendig å kontakte forhandle- ren eller et spesialisert hagesenter.

Kombinasjoner av sverd og kjede Mellomrom SVERD KJEDE Modell Tommer Lengde Tommer / cm Sporbredde Tommer / mm Kode Kode C 38
