BRUKSANVISNING Motion 70+ SUNTEC

Installera eller använd inte din klimatanläggning, innan du noggrant läst igenom denna bruksanvisning. Behåll bruksanvisningen för en ungefärlig produktgaranti och som referens.

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk och mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna inblandade. Rengöring och användarunderhåll ska inte göras av barn utan tillsyn.

• Enheten är endast avsedd för användning inomhus.
• Enheten får inte anslutas till ett defekt vägguttag. Kontrollera att enheten är korrekt installerad innan den tas i drift.
• Använd inte enheten i närheten av öppna eldhärdar.
• Använd inte enheten i en miljö där det kan spruta olja eller vatten.
• Exponera inte enheten för direkt solljus.
• Använd inte enheten i närheten av bad, dusch, simbassäng eller i en tvättstuga/tvättomat.
• För aldrig in fingrar, pennor eller andra föremål men vakten när nätkontakten är ansluten, speciellt när du kör.
• Klimatanläggningen måste alltid förvaras och Transporteras upprätt. Vid osäkerhet rekommenderar vi att vänta minst 24 timmar tills klimatanläggningen kopplas in.
• Hitta en uppställningsplats i direkt närhet till ett eluttag
• Säkerställ att enheten kopplats från och skiljts från elnätet innan rengöring av enheten eller dess filter.
• Töm ut vattnet som finns i enheten innan den transporteras.
• Säkerställ, att ventilationens in- och utlopp inte blockeras.
• Enheten måste installeras enligt nationella föreskrifter för elektriska anläggningar.
• Använd alltid enheten på en horisontell yta, för att undvika att vatten rinner ut.
• Håll ett fritt avständ på 30 cm kring enheten
• Använd aldrig stickkontakten som en omkopplare för att

30CM 30CM

starta och stänga

av luftkonditioneringen enhet. Använd den medföljande POWER på kontrollpanelen.

• Se till att strömsladden är korrekt jordad.
• Om nätkabeln är skadad måste den ersättas av säljaren eller dess serviceagent eller annan kvalificerad person för att undvika fara.

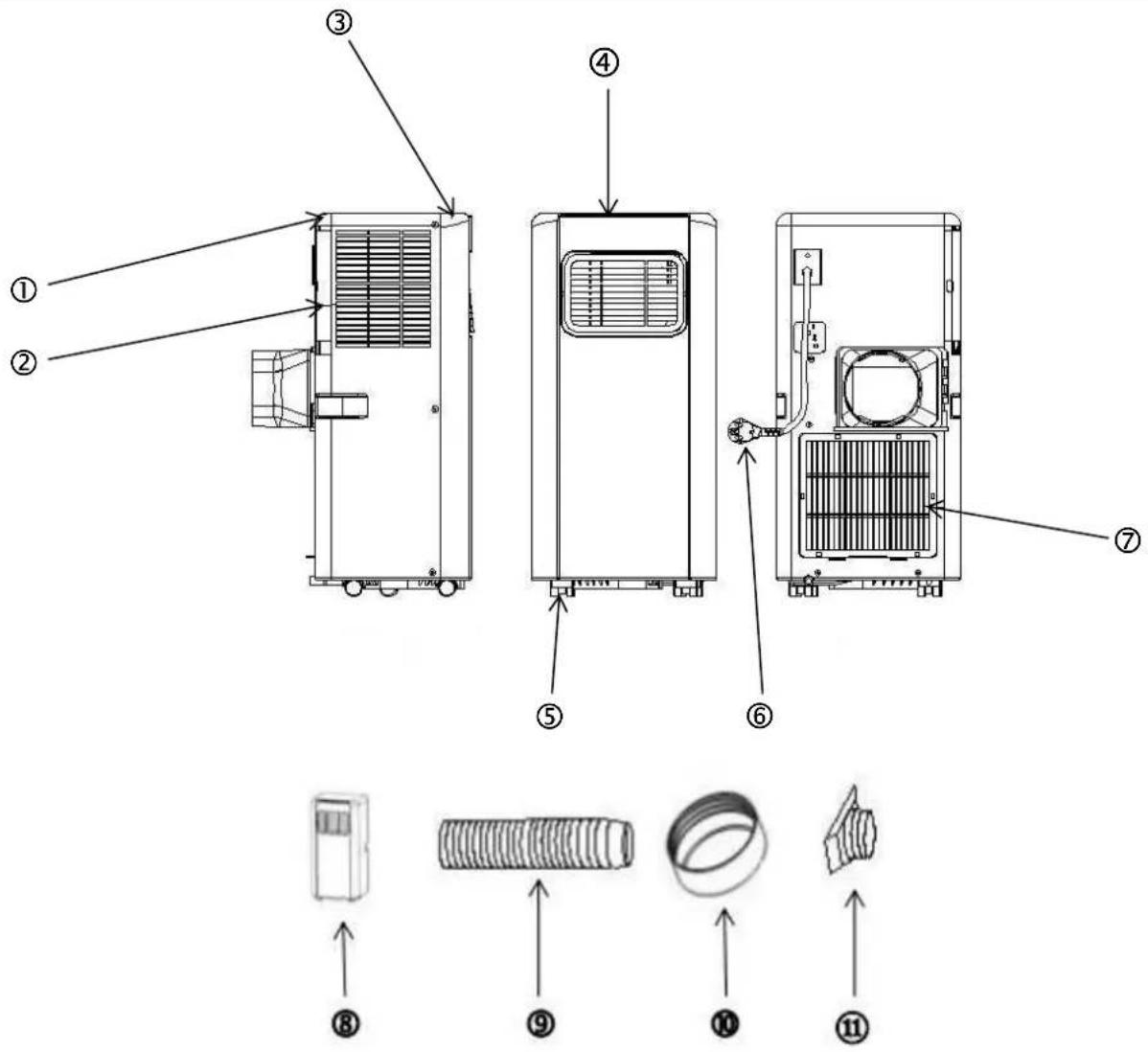

Beteckning på reservdelar och komponenter

1. Sidoskydd
2. Luftutloppsgaller
3. Frontskydd
4. Kontrollpanel
5. Hjul
6. Nätkabel
7. Luftutloppsgaller

8. Mobil luftkonditioneringsenhet

9. Frånluftsslang

10. Adapter till frånluftsslang, avrundad
11. Adapter till frånluftsslang, rektangulär

Installation

Varning: Låt enheten stå upprätt i minst 24 timmar Innan du använder den.

Även om enheten utan problem kan flyttas mellan olika rum ber vid dig beakta följande information:

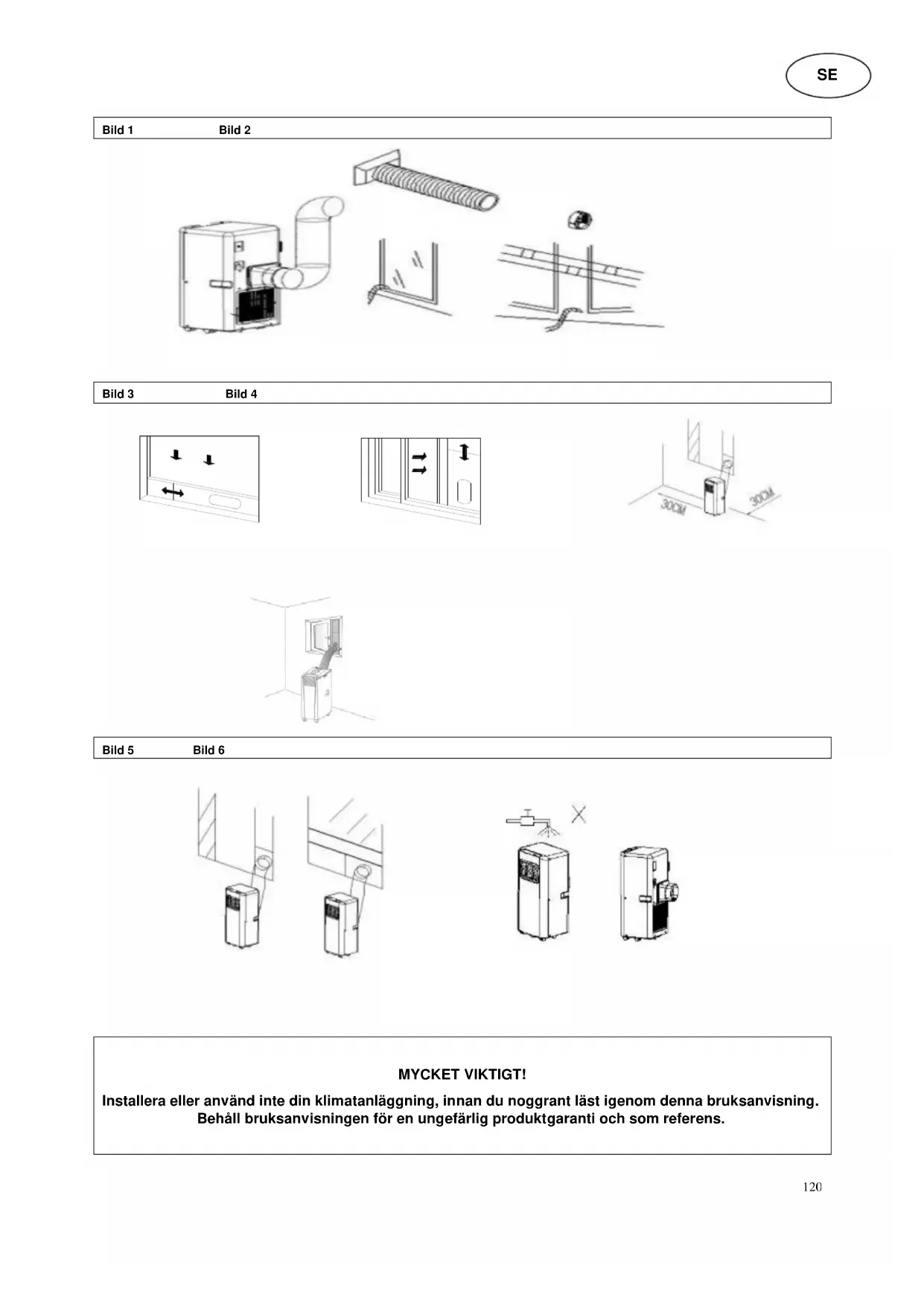

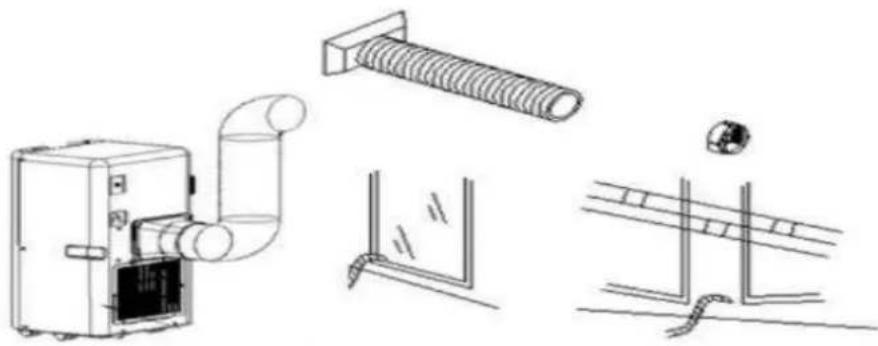

Installation av frånluftsslangen, bild 1 och 2

1) Fäst den avrundade adaptern i en ände och den rektangulära adaptern i den andra änden av frånluftsslangen.
2) Fäst den rektangulära adaptern i motsvarande öppning på baksidan av enheten.
3) Led ut den andra änden av frånluftsslangen utomhus.

Den här bärbara luftkonditioneringsenheten har tre funktioner: COOL, DEHUM, FAN.

Fläkten har två hastigheter: LOW och HIGH.

Möjliga inställningar ligger mellan 16–31 °C, 24h-timer samt överhettningsskydd.

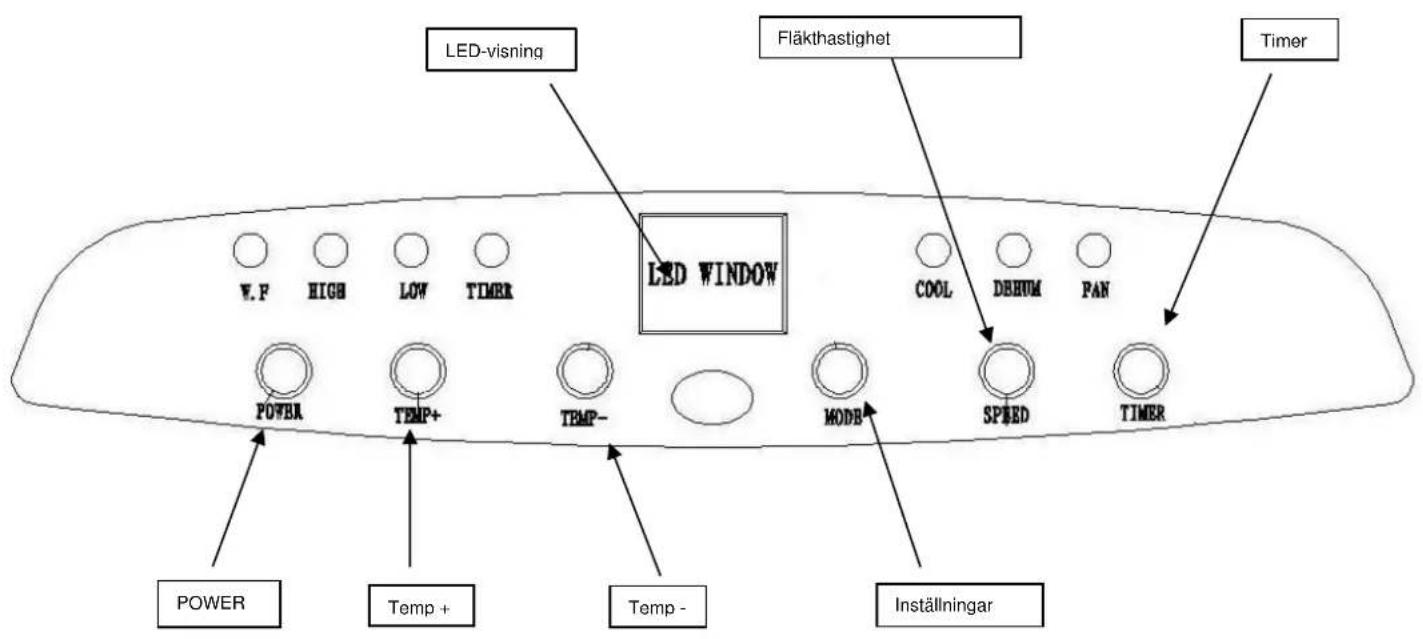

Kontrollpanel

LED-visning Fläkthastighet Timer V.F HIGH LOW TIMER LED WINDOW COOL DEHUM PAN POWER TEMP+ TEMP- MODB SPEED TIMER POWER Temp + Temp - Inställningar

1. När du ansluter enheten hörs en startsignal; enheten är nu i standby-läget.

2. POWER-knappen När du trycker på den här knappen ställer modellen in sig på kyldrift. (måltemperatur 25 °C). Den lägsta fläkthastigheten har valts som standard. Om du trycker på på/av-knappen igen stängs enheten av och en avstängningssignal ljuder.

3. Kylningsläge

- Tryck på MODE-tangenten tills visningen "COOL" visas.

• Tryck på TEMP+ eller TEMP-, för att ställa in den önskade rumstemperaturen (16 °C–31 °C).
• Tryck på SPEED-knappen för att ställa in fläktens hastighet.

4. Avfuktningsläge

• Tryck på MODE-tangenten tills indikatorlampan på visningen "DEHUM" visas.
• Fläktens hastighet ställs automatiskt på "low".

. Fläktläge

• Tryck på MODE-tangenten tills indikatorlampan på visningen "FAN" visas.
• Tryck på SPEED-knappen för att ställa in fläktens hastighet.

6. Timerfunktion

Timer för påslagning:

• Stäng av enheten. Tryck på TIMER-knappen och ställ in den önskade väntetiden fram till automatisk inkoppling (via knapparna "TEMP+" och "TEMP-").
• Antal timmar fram till påslagningen (väntetid) visas i LED-fönstret.
• Tryck en gång till på TIMER-knappen för att spara väntetiden. Indikatorlampan "Timer" tänds.
• Enhetens kopplas in automatiskt när den inställda väntetiden har förflutit.
• Den inställda tiden kan ändras när som helst (0-24h). Timern avaktiveras genom att du trycker en gång till på TIMER-knappen.

Timer för avstängning:

• Timern kan också ställas in så att den efter en bestämd tid stänger av en enhet som är igång.
• Stäng på enheten. Tryck på TIMER-knappen och ställ in den önskade drifttiden fram till automatisk avstängning (via knapparna "TEMP+" och "TEMP-").
• Tryck en gång till på TIMER-knappen för att spara drifttiden. Indikatorlampan för "Timer" tänds.
• Enhetens kopplas ur automatiskt när den inställda tiden har förflutit.

Den inställda tiden kan ändras när som helst (0-24h). Timern avaktiveras genom att du trycker en gång till på TIMER-knappen.

Fjärrkontroll

1. POWER: Knapp för påslagning respektive avstängning
   2.MODE Tryck på knappen för att välja mellan kylning, (LÄGE): avfuktning och ventilation.
2. TEMP+: Tryck på den här knappen för att höja temperaturen.
3. TEMP-: Tryck på den här knappen för att sänka temperaturen.
4. TIMER: Tryck på den här knappen för att slå på respektive stänga av timern.
5. SPEED: Tryck på den här knappen för att ställa in hastigheten på fläkten.

POWER TEMP~ SPEED TIMER TEMP~ MODE

Larmfunktion för full inre vattentank

Vattentanken inne i luftkonditioneringen har en säkerhetsbrytare som styrs av vattenståndet. När vattentanken är full lyser vattenständsindikatorn på kontrollpanelen. För att tömma vattentanken sätter du en behållare under avloppsproppen på undersidan av enheten, tar bort proppen och låter vattnet rinna ut i behållaren.

Rengöring bild. 6

Anvisning:

• Säkerställ att enheten kopplats från och skiljts från elnätet innan rengöring av enheten eller dess filter.
• Använd ingen bensin eller andra kemikalier för rengöring av enheten.
• Håll inte enheten under rinnande vatten, och doppa den inte i vatten

1. Luftfilter

• Filtret ska rengöras från damm med 14 dagars mellanrum, för att en felfri användning ska säkerställas.
• Demontering

Öppna gittret och ta ur filtret.

- Rengöring

Rengör filtret med ljummet vatten, och låt torka innan det sätts in igen.

Exponera inte filtret för sol.

Sätt in filtret i gittret igen, och slut höljet.

2. Rengöring av höljet

Rengör enheten med ljummet vatten och ev. med ett milt rengöringsmedel.

Ta en mjuk trasa till hjälp.

Förvaring

1. Dra ur kontakten och töm vattentanken eller tömma vattnet genom att luta apparaten något. Då du sätter enheten i driftläge. Tryck på fläktknappen (fan) och håll in knappen i 5 sekunder tills växlar enheten till låg fläkthastighet. Låt det här läget för halv dag tills raden har torkat. Sålunda är den inre enheten torka och inte mögligt.
2. Stäng av strömmen och dra ur nätsladden.
3. Böj inte kabeln och fäst den i bekvämligheten av fixering.
4. Koppla bort luftslangen från enheten och förvara den på ett säkert ställe.
5. Placera enheten i en låda och ta den till en torr plats
6. Ta ut batterierna ur fjärrkontrollen och hålla dem säkra.

Felmeddelande

Inte reparera eller ta isär apparaten själv, kan olämpliga reparation göra kvalitetsskyddade kort förgäves, och även orsaka skador på användaren eller hans / hennes ägo.

Felmeddelande	Orsak	Avhjälpande
1. Enheten startar inte efter tryck på knappen POWER	-Vattentanken full, alarmlampan blinkar	Töm vattentanken
	Rumstemperaturen är lägre än den angivna önskade temperaturen	Ändra din inställning
2. Enheten kyler inte tillräckligt	- Fönster eller dörrar är öppna	Försäkra dig om att alla fönster och dörrar är stängda
	-Värmeabsorberande apparater finns i rummet	Avlägsna alla värmeabsorberande apparater
	-Frånuftslangen är inte korrekt installerad eller är blockerad	Installera eller rengör frånluftsslangen
	Inställd temperatur är för hög	Ändra din inställning
	-Luftfiltret är förorenat	Rengör luftfiltret
3. Enheten stänger av sig automatiskt.	Överhettningsskydd som gör att enheten automatiskt stängs av när temperaturen i luftutloppet överstiger 70 °C	Starta enheten på nytt och ställ in en lägre temperatur
4. Enheten är för högljudd	Underlaget är inte jämnt	Placera enheten på en jämn uppställningsplats
	Bullret uppstår när kylmedlet flyter genom enhetens inre	Det är normalt
5. E0 Felmeddelande	Rumstemperatur givare är defekt	Kontakta din servicepartner
6. E2 Felmeddelande	Vattenpump defekt	Starta om enheten

Reservdelar och tillbehörsöverdrag (snabbt och bekvämt överdrag)

Reservdelar och tillbehör till din MOTION-enhet går bra att skaffa genom den lokala handeln. På vår hemsida http://www.suntec-wellnes.de

finns mer information om de olika tillbehörsprodukterna och information om våra snabba och bekväma reservdelsleveranser.

Där hittar du även ytterligare information (t.ex. FAQ, reservdelslistor, dokumentnedladdningar, etc) för din MOTION-enhet.

NamnEAN	Beskrivning	Funktionsskiss
Air-Block Klima-Sail4250058312099	Ett universelltinsättningsbart segel föralla slags fönster ochdörrar. Det fixeras medtejp som ett fluggalleroch används meddragkedja. Fönstreteller dörren kan alltidstängas.

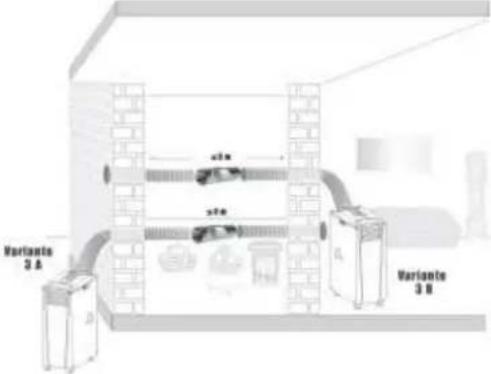

Air-Extension-Kit4250058312105	En världsnyhet medvilken du klimatiserarnäranog alla vrår i etthus, varvid det intespelar någon roll varklimatanläggningenplaceras. Du kan ävenförlängafrånluftsslangen 5meter med en speciellpropeller.

• Vill du klaga på enheten, kan du göra det inom 24 månader från inköpsdatum ( kvitto ).
• Ett fritt utbyte eller reparation kommer att uteslutas från den tidigare felaktiga ingrepp.
• Defekter på reservdelar och förbrukningsvaror, samt rengöring, underhåll eller utbyte av dessa delar är därför avgiftsbelagda.
• Om du vill göra ett påstående, så ta hela enheten i originalförpackningoch med inköpsbevis till din återförsäljare. För en snabb och bekväm betjäning, besök vår hemsida också www.suntec - wellness.de och lära sig mer.
• Inget inköpsbevis kommer i allmänhet inte gratis reparation eller utbyte.

• I händelse av att klagomålet fallet är analogt med våra användarvillkor, alla fel på enheten eller dess tillbehör på grund av material-eller tillverkningsfel genom reparation eller, efter vårt val, genom utbyte av anordningen.

• Skadan av tillbehör leder inte automatiskt till ett fritt utbyte av hela enheten. I dessa fall kan du kontakta din återförsäljare. Glas brott, eller brott av plastdelar är alltid en avgift.

• Återförsäljaren eller reparationer efter garantiservice kan utföra reparationer med kostnader.

EG - konformitetsförklaring

Enheten uppfyller de grundläggande kraven i EU: s hälso-och säkerhetskrav. EG-försäkran om överensstämmelse är grunden för CE-märkning av den här enheten.

Med publiceringen av denna handbok, allt tidigare är inte giltiga. SUNTEC, SUNTEC Wellness, KLIAMTRONIC och Sun-logotypen är registrerade varumärken. © 2016/01 SUNTEC WELLNESS GMBH

ERP Regulation

Vid slutet av sin livslängd får den här produkten inte avfallshanteras som vanligt hushållsavfall, utan måste lämnas vid en uppsamlingspunkt för återvinning av elektriska och elektroniska apparater. Det indikeras av symbolen på produkten, bruksanvisningen eller av förpackningen. Materialet ska återvinnas enligt sin märkning. Med återanvändning, materialåtervinning eller andra former av återvinning av gamla apparater åstadkommer du ett viktigt bidrag till skydd av vår miljö. Fråga dina lokala myndigheter om korrekt återvinningsplats.

© 2016 KLIMATRONIC® MOTION plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DÜSSELDORF / TYSKLAND
