Type de produit	Climatiseur mobile monocanal
Marque	Suntec
Modèle	Motion 70+
Fonctions principales	Refroidissement (COOL), Déshumidification (DEHUM), Ventilation (FAN)
Vitesses du ventilateur	2 vitesses : LOW et HIGH
Plage de température	16 °C à 31 °C
Minuterie	24 heures, programmable marche/arrêt
Affichage	DEL (LED)
Télécommande	Oui, incluse
Réservoir d'eau	Interne avec alarme de niveau plein (vidange manuelle par bouchon)
Réfrigérant	R410A (GWP: 2088, quantité < 1 kg, circuit fermé)
Entretien du filtre	Lavable à l'eau tiède tous les 14 jours
Distance minimale aux murs/meubles	30 cm
Alimentation électrique	Prise secteur standard (220-240 V, 50 Hz)
Câble d'alimentation	Avec fiche de terre
Accessoires inclus	Tuyau de sortie d'air (1,5 m), adaptateurs rond et rectangulaire
Accessoires optionnels	Air-Block Klima-Sail (voile universelle), Air-Extension-Kit (extension 5 m), Window-Kit (calfeutrage coulissant), Motion Wall-Kit (connexion murale)
Garantie	24 mois
Utilisation	Intérieur uniquement, sur surface horizontale
Stockage recommandé	Après séchage interne (mode ventilateur ½ journée), déconnecter, vider l'eau, enrouler le câble, ranger dans un sac plastique au sec
Protection anti-surchauffe	Arrêt automatique si température de sortie > 70 °C

FOIRE AUX QUESTIONS - Motion 70+ SUNTEC

Comment démarrer mon climatiseur Suntec Motion 70+ ?

Branchez l'appareil : un signal sonore retentit et l'écran s'allume en mode veille. Appuyez sur la touche POWER pour démarrer en mode refroidissement (25 °C par défaut). Vous pouvez ensuite changer de mode avec la touche MODE (COOL, DEHUM, FAN) et régler la température avec TEMP+ et TEMP-.

Comment nettoyer le filtre à air ?

Le filtre doit être nettoyé tous les 14 jours. Éteignez et débranchez l'appareil. Ouvrez la grille frontale, retirez le filtre et nettoyez-le à l'eau tiède (sans détergent agressif). Laissez-le sécher complètement à l'air libre (pas au soleil) avant de le remettre en place.

Que faire si le code d'erreur E0 ou E2 s'affiche ?

Le code E0 indique une sonde de température ambiante défectueuse : contactez votre SAV. Le code E2 signale une pompe à eau défectueuse : redémarrez l'appareil après l'avoir éteint quelques minutes. Si l'erreur persiste, faites appel à un professionnel.

Pourquoi le voyant du réservoir d'eau clignote-t-il ?

Cela signifie que le réservoir d'eau interne est plein. L'appareil s'arrête automatiquement. Pour vider l'eau, débranchez l'appareil, retirez le bouchon d'évacuation situé en partie inférieure et laissez l'eau s'écouler dans un récipient. Revissez le bouchon avant de redémarrer.

Mon climatiseur ne refroidit pas assez, quelles peuvent être les causes ?

Vérifiez les points suivants : fenêtres et portes fermées, absence d'appareils émettant de la chaleur à proximité, tuyau d'évacuation correctement installé et non obstrué, température souhaitée suffisamment basse (16-31 °C) et filtre à air propre. Si le problème persiste, consultez la notice.

Comment régler la minuterie (timer) ?

Pour un démarrage différé : appareil éteint, appuyez sur TIMER, réglez les heures (0-24) avec TEMP+/TEMP-, puis appuyez à nouveau sur TIMER pour valider. Pour un arrêt différé : appareil en marche, même procédure. Le voyant TIMER s'allume. Pour annuler, appuyez encore sur TIMER.

Comment préparer l'appareil pour un stockage prolongé ?

Après utilisation, videz le réservoir d'eau. Mettez l'appareil en mode FAN (ventilateur) et maintenez la touche enfoncée 5 secondes jusqu'à ce qu'il passe en faible ventilation. Laissez-le fonctionner ainsi une demi-journée pour sécher l'intérieur. Éteignez, débranchez, enroulez le câble, retirez le tuyau et rangez le tout dans un endroit sec. Retirez les piles de la télécommande.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont insérées correctement (type AAA, non fournies) et qu'elles ne sont pas usées. Dirigez la télécommande vers le récepteur de l'appareil. Si le problème persiste, remplacez les piles ou contactez le SAV.

Pourquoi mon climatiseur fait-il du bruit ?

Un bruit normal provient du flux du réfrigérant, du compresseur et de la ventilation. Si le bruit est anormal, vérifiez que l'appareil est bien posé sur une surface plane et stable (sol non incliné). Un bruit de cliquetis peut aussi venir du tuyau d'évacuation mal fixé.

Puis-je utiliser un tuyau d'extension plus long ?

Oui, Suntec propose l'Air-Extension-Kit (réf. 4250058312105) qui permet de rallonger le tuyau de sortie d'air jusqu'à 5 mètres grâce à une hélice spéciale. Cela permet de climatiser des pièces plus éloignées sans perte d'efficacité.

MODE D'EMPLOI Motion 70+ SUNTEC

1. El filtro de aire

S'il vous plaît lisez attentivement ce manuel avant d'installer ou d'utiliser votre climatiseur mobile. Gardez-le pour la garantie du produit et comme un ouvrage de référence.

Attention!

Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience ou de connaissance, à condition qu'ils soient surveillés ou qu'ils soient dûment instruits pour ce qui concerne l'utilisation de l'appareil et qu'ils aient compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

• Cet appareil est destiné exclusivement à l'exploitation à l'intérieur
• L'appareil ne doit pas être branché sur une prise défectueuse. Veuillez veiller à ce que l'appareil soit installé correctement, avant la mise en service
• Ne pas faire fonctionner à proximité de feux ouverts.
• N'utilisez pas l'appareil dans un environnement dans lequel peut être vaporisé du pétrole ou de l'eau.
• Évitez d'exposer l'appareil directement au soleil.
• N'utilisez pas l'appareil à proximité d'une baignoire, d'une douche, d'une piscine ou dans une buanderie.
• L'appareil est uniquement adapté à une utilisation à l'intérieur.
• Ne jamais mettre les doigts, stylos ou autres objets dans l'appareil, lorsque la fiche est branchée et surtout pas pendant le fonctionnement.
• Le climatiseur doit toujours être stockés et transporté debout. En cas de doute, nous recommandons d'attendre au moins 24 heures avant de mettre en route le climatiseur à nouveau.
• Trouver une place à proximité d'une prise électrique
• Retirez la fiche avant le montage, le démontage et avant le nettoyage de l'appareil.

- Assurez vous que l'appareil soit débranché et hors tension avant de le déplacer.

- Avant de transporter l'appareil, videz l'eau qu'il contient

- Ne bloquez pas la ventilation pendant le fonctionnement! S'il vous plaît assurez-vous que l'entrée et la sortie de la ventilation ne soient pas obstruées. Ne couvrez pas l'appareil. Orifices d'entrée ou de sorties obstruées ne permettent pas à l'appareil de fonctionner correctement et elles peuvent causer des dommages

• L'appareil doit être installé conformément aux prescriptions nationales relatives aux installations électriques

- Faire fonctionner l'appareil exclusivement sur une surface horizontale pour éviter les fuites d'eau.

- La distance minimale entre les meubles et le mur doit être de 30 cm.

- Ne jamais réparer votre appareil vous-même. Si une réparation est nécessaire, s'il vous plaît contactez votre revendeur.

- Assurez-vous que le cordon d'alimentation est correctement mis à la terre.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le vendeur ou son agent de service ou une personne de qualification similaire afin d'éviter un danger.

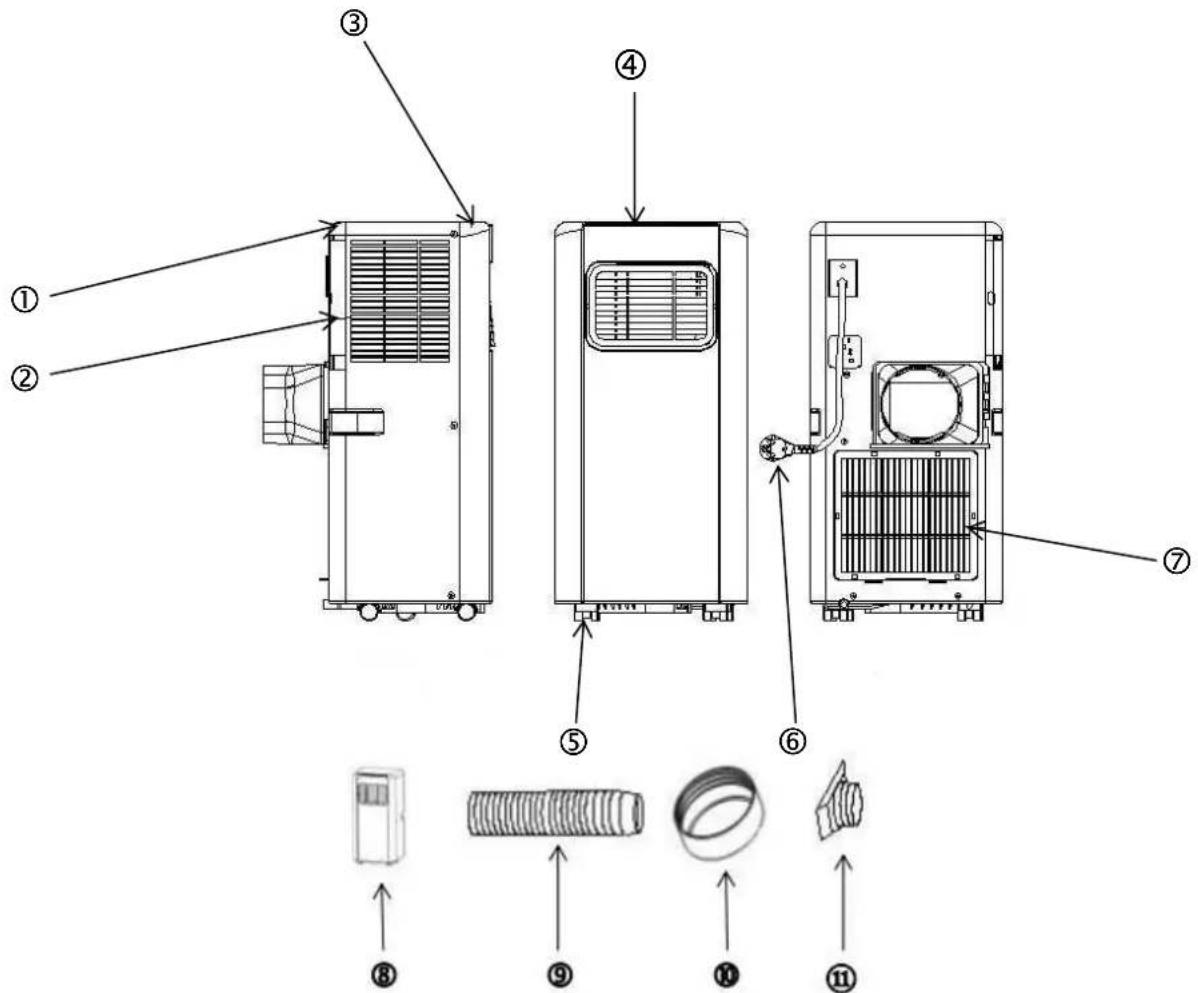

Description des pièces détachées / composants

1. Cache latéral
2. Grille de sortie d'air
3. Cache frontal
4. Panneau de commande
5. Rouleaux-guide
6. Câble d'alimentation
7. Grille d'évacuation d'air

8. Climatiseur mobile

9. Tuyau de sortie d'air

10. Adaptateur tuyau de sortie d'air, arrondi
11. Adaptateur tuyau de sortie d'air, rect.

Installation

Avertissement: avant d'utiliser cet appareil, vous devez le laisser debout pendant au-moins 24 heures.

L'appareil peut être déplacé sans aucun soucis, d'une pièce à l'autre, cependant veuillez respecter quelques consignes :

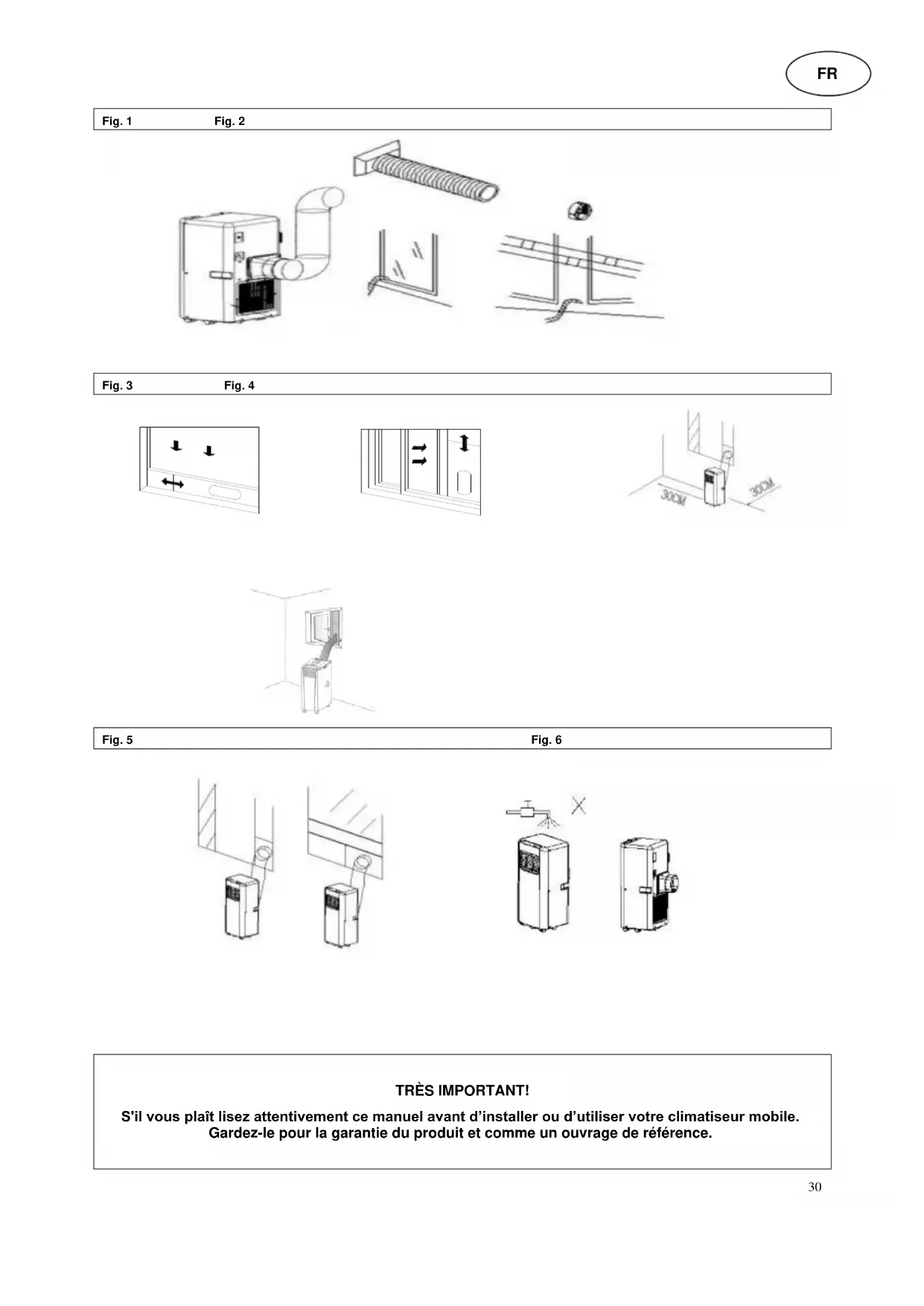

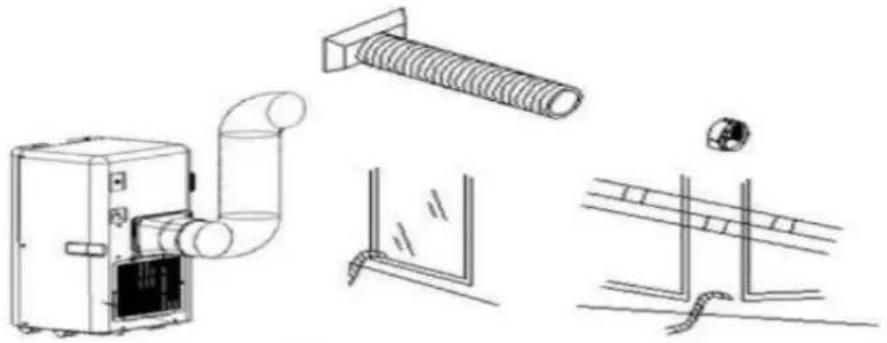

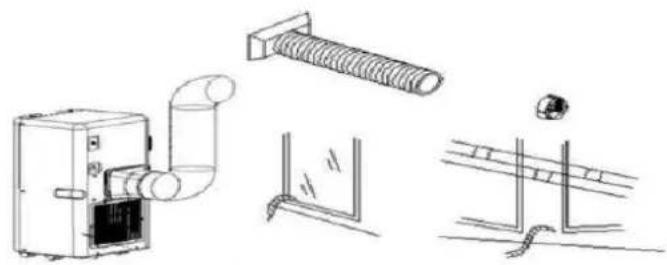

Installation du tuyau de sortie d'air, fig. 1 et 2

1) Fixez l'adaptateur arrondi à une extrémité et l'adaptateur rectangulaire à l'autre extrémité du tuyau de sortie d'air.
2) Fixez l'adaptateur rectangulaire dans l'orifice correspondant, à l'arrière de l'appareil.
3) Faites cheminer l'autre côté du tuyau de sortie d'air vers l'extérieur.

Description du mode de fonctionnement

Ce climatiseur portable possède 3 fonctions : COOL, DEHUM, FAN.

Le ventilateur possède deux vitesses : LOW et HIGH.

Le réglage possible se situe entre 16 et 31°C, avec horloge sur 24 heures, fonction anti-surchauffe.

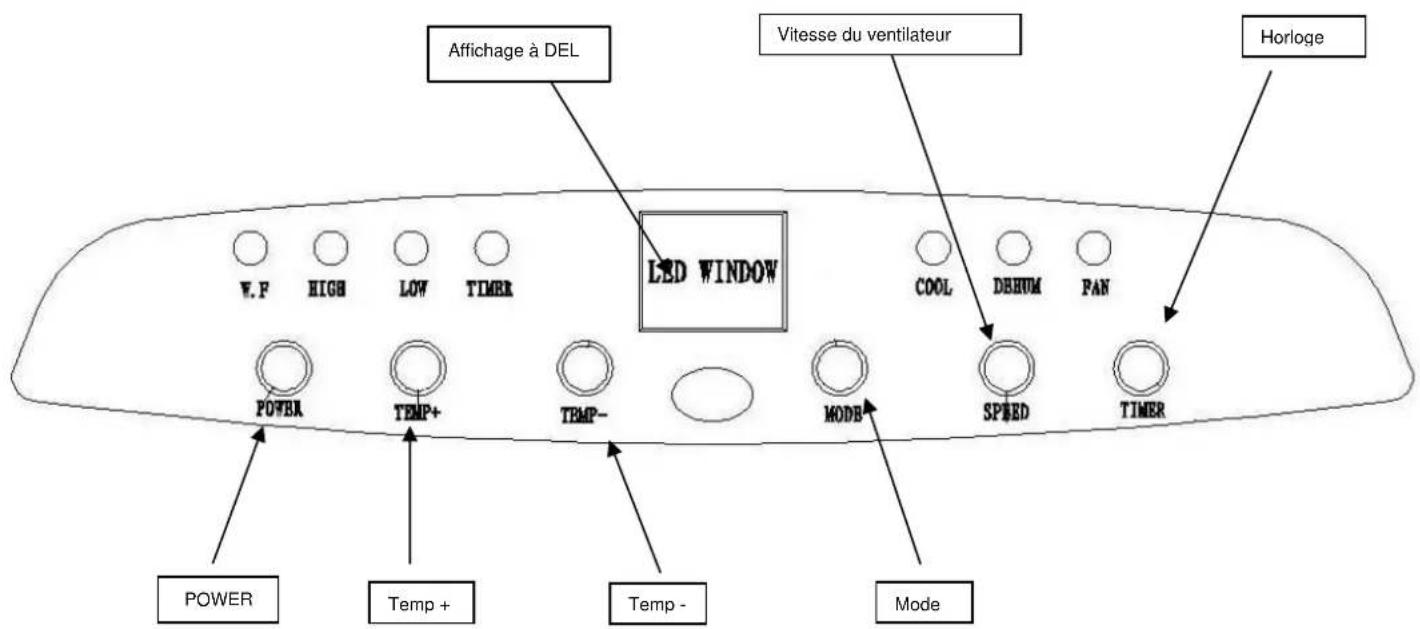

Panneau de commande

1. Lorsque vous branchez l'appareil, le signal sonore de démarrage retentit ; l'appareil se trouve en mode d'attente.

2. Touche de marche POWER: lorsque vous appuyez sur cette touche, le modèle passe en mode de refroidissement

(temperature-cible 25°C). Par défaut, la vitesse de ventilation la plus faible est sélectionnée. En appuyant à nouveau sur cette touche de marche, l'appareil est mis à l'arrêt et le signal sonore d'arrêt retentit.

1. Mode de refroidissement

2. Appuyez sur la touche MODE jusqu'à ce que « Cool » s'affiche.

3. Appuyez sur la touche TEMP+ ou TEMP- pour régler la température ambiante (de 16°C à 31°C).

4. Appuyez sur la touche SPEED pour régler la vitesse du ventilateur.

5. Mode de déshumidification

6. Appuyez sur la touche MODE jusqu'à ce que « DEHUM » s'affiche.

7. La vitesse du ventilateur se règle automatiquement sur « low ».

8. Fonction Ventilateur

9. Appuyez sur la touche MODE jusqu'à ce que « FAN » s'affiche.

10. Appuyez sur la touche SPEED pour régler la vitesse du ventilateur.

11. Fonction Horloge

Horloge On

• Arrêtez l'appareil. Appuyez sur la touche TIMER et régler le temps d'attente souhaité jusqu'au démarrage automatique (par le biais des touches « TEMP+ » et « TEMP- »).
• Le nombre d'heures d'attente (jusqu'au démarrage) s'affiche à l'écran DEL.
• En appuyant à nouveau sur la touche TIMER, vous enregistrez le temps d'attente. Le voyant de signalisation « TIMER » s'illumine.
• L'appareil se met en marche automatiquement, au bout du temps réglé.
• Le temps réglé peut être modifié à tout moment (de 0 à 24 h). En appuyant à nouveau sur la touche TIMER, l'horloge est désactivée.

Horloge Off

• L'horloge peut aussi est réglée de manière à ce que l'appareil en marche s'arrête au bout du temps d'attente réglé.
• Aiguillez l'appareil. Appuyez sur la touche TIMER et régler le temps d'attente souhaité jusqu'à l'arrêt automatique (par le biais des touches « TEMP+ » et « TEMP- »).
• En appuyant à nouveau sur la touche TIMER, vous enregistrez le temps de marche. Le voyant de signalisation de « TIMER » s'illumine.
• L'appareil se met à l'arrêt automatiquement, au bout du temps réglé.

Le temps réglé peut être modifié à tout moment (de 0 à 24 h). En appuyant à nouveau sur la touche TIMER, l'horloge est désactivée.

Télécommande

1. POWER : touche de marche et d'arrêt
2. MODE : appuyez sur cette touche pour sélectionner le refroidissement, la déshumidification ou la ventilation.
3. TEMP+ : appuyez sur cette touche pour augmenter la température.
4. TEMP- : appuyez sur cette touche pour diminuer la température.
5. TIMER : appuyez sur cette touche pour mettre en marche ou arrêter l'horloge.
6. SPEED : appuyez sur cette touche pour régler la vitesse du ventilateur.

Fonction d'alarme Réservoir d'eau interne plein

Le réservoir d'eau interne du climatiseur possède un fusible de niveau qui commande le niveau de l'eau. Lorsque le réservoir d'eau est plein, l'indicateur de niveau d'eau s'illumine sur le panneau de commande. Pour purger l'eau du réservoir, retirez le bouchon d'évacuation en partie inférieure de l'appareil et laissez l'eau s'écouler dans un récipient.

Nettoyage, Fig. 6

Instructions:

• Assurez-vous que l'appareil est éteint et débranché avant de le nettoyer l'appareil ou le filtre.
- N'utilisez jamais de l'essence ou d'autres produits chimiques pour le nettoyage de l'appareil.
- Ne pas tenir sous l'eau courante. Ne pas immerger sous l'eau.

1. Filtre d'air

• Le filtre d'air devrait être nettoyé de la poussière tous les 14 jours afin d'assurer le bon fonctionnement de l'appareil Démontage
• Ouvrez la grille et retirez le filtre. Nettoyage
• Nettoyez le filtre avec de l'eau tiède et laissez sécher avant de le réutiliser. S'il vous plaît ne pas mettre le filtre au soleil.

- Montage Remettez le filtre dans la grille et fermez le couvercle.

2. Nettoyage du boitiers

Nettoyez seulement avec de l'eau tiède et avec un détergent doux et prenez un chiffon doux pour vous aider.

Stockage

1. Retirez la fiche et vider le récipient d'eau ou purgez l'eau en inclinant légèrement l'appareil. Ensuite, mettez l'appareil en état de fonctionner. Appuyer sur la touche Fan (ventilateur) et maintenez la touche appuyée pendant 5 secondes, jusqu'à ce que l'appareil passe à un régime de ventilation faible. Conservez ce mode pendant une demi-journée, jusqu'à ce que la tuyauterie est sèche. Ainsi, l'unité interne peut sécher et ne moisit pas.

2. Mettez l'appareil à l'arrêt et retirez la fiche.

3. Enroulez le câble et fixez-le sur le support de fixation.
4. Débranchez le tuyau de sortie d'air de l'appareil et conservez-le soigneusement.
5. Placez l'appareil dans un sachet plastique et mettez-le dans un endroit sec.
6. Enlevez les piles de la télécommande et conservez-les, elles aussi, soigneusement.

Message d'erreur

Ne réparez pas ou ne démontez pas l'appareil vous-même. Une réparation non adaptée peut rendre l'appareil hors d'usage, la garantie devient caduque et l'utilisateur tout comme le climatiseur peuvent même subir des dommages durables, ce qui rend la garantie caduque!

Message d'erreur	Motif	Solution
1. L'appareil ne démarre pas après avoir appuyé sur le bouton POWER	Réservoir d'eau est plein, feu d'alarme clignote	Vider le réservoir d'eau
	La température ambiante est inférieure à la température choisie	Changez votre choix de temperature
2. La climatisation n'est pas suffisante	Fenêtres et/ou portes sont ouvertes	Assurez-vous que toutes les fenêtres et les portes soient fermées
	Des appareils qui émettent de la chaleur se trouvent dans la pièce.	Enlever ou éteindre les appareils qui émettent de la chaleur
	Le tuyau d'échappement n'est pas installé correctement ou il est bloqué	Installer ou nettoyer le tuyau d'échappement
	Température desirée trop élevée	Changez votre choix de temperature
	Filtre à air est encrassé	Nettoyer le filtre à air
3. L'appareil s'arrête automatiquement	La protection anti-surchauffe (l'appareil s'arrête automatiquement dès que la température dépasse 70°C à la sortie d'air)	Redémarrez l'appareil et réglez une température plus faible.
4. L'appareil est trop bruyant	Le sol n'est pas egal	Placez l'appareil sur un terrain plat
	Le bruit est généré par le flux du réfrigèrent, le travail du compresseur et par la ventilation	Ceci est normal
5. E0 Message d'erreur	Sonde de température ambiante est défectueux	Contactez votre fournisseur de services
6. E2 Message d'erreur	Pompe à eau défectueuse	Redémarrez le périphérique

Pièces détachées et achat d'accessoires (achat rapide et facile)

Vous pouvez acheter des pièces détachées et des accessoires pour votre appareil MOTION auprès de votre détaillant local. Vous trouverez également sur notre site Internet

www.suntec-wellness.de

des informations supplémentaires concernant les accessoires vendus séparément, ainsi que des informations sur l'achat rapide et facile de pièces détachées.

Enfin, vous y trouverez également des informations supplémentaires sur votre appareil MOTION (FAQ, documents à télécharger, etc.)

NomEAN	Description	Schéma fonctionnel
Air-Block Klima-Sail4250058312099	Voile universelle pour tous types de fenêtres et de portes. Comme une moustiquaire, elle se fixe à l'aide de ruban-crochet et est utilisée grâce à une fermeture éclair. Il est ainsi possible de fermer la fenêtre ou la porte à tout moment.
Air-Extension-Kit4250058312105	Nouveauté mondiale, grâce à laquelle vous pouvez désormais climatiser pratiquement chaque recoin de la maison, et pour laquelle l'endroit où est installé le climatiseur n'a aucune importance. Grâce à une hélice spéciale, vous pouvez prolonger le tuyau de sortie d'air de 5 mètres.
Window-Kit4250058312013	Calfeutrage coulissant pour fenêtre et adaptateur pour le tuyau d'évacuation d'air. Particulièrement adapté pour des fenêtres coulissantes.
MOTION Wall-Kit	Connexions propres pour perçage de mur ou de fenêtre, avec les éléments connecteurs intérieurs et extérieurs pour le tuyau d’évacuation d’air.

En cas de réclamation

• Si vous souhaitez déposer une réclamation au sujet de l'appareil, vous pouvez le faire dans les 24 mois à partir de la date d'achat (facture).
• Le remplacement gratuit ou une réparation gratuite est exclu(e) en cas de manipulation inappropriée du produit au préalable.
• Les défauts sur les pièces d'usure, les matières consommables, de même que le nettoyage, la maintenance et l'échange desdites pièces sont payants.
• Lorsque vous voulez procéder à une réclamation, vous devez ramener l'appareil complet dans son emballage d'origine, avec la preuve d'achat, à votre point de vente. Pour une prise de rendez-vous S.A.V. sur-mesure, en temps et en heure, visitez notre site internet www.homeessentials.de pour en savoir plus.
• En principe, sans preuve d'achat, aucune réparation ni aucun échange n'est possible à titre gratuit.
• Dans le cas d'une réclamation faite conformément à nos dispositions S.A.V., tous les défauts de l'appareil ou des accessoires, en raison d'un vice de matériau ou de fabrication, sont résolus par une réparation gratuite ou, selon notre appréciation, par un échange de l'appareil.
• L'endommagement de pièces accessoires n'engendre pas systématiquement un échange gratuit de l'ensemble de l'appareil. Dans ce cas, veuillez contacter votre revendeur. Les bris de verre ou de pièces plastiques sont toujours soumis à frais.
• Le revendeur ou le S.A.V. peut procéder à des réparations payantes après la période de la garantie.

Déclaration de conformité CE

L'appareil est conforme aux principales exigences relatives à la sécurité et à la santé de l'Union Européenne. La déclaration de conformité CE est la base du marquage CE de cet appareil.

Par la parution de la présente notice d'utilisation, toutes celles précédemment émises perdent leur validité.

SUNTEC, SUNTEC Wellness, KLIMATRONIC et le logo sous forme de soleil sont des marques déposées.

Pour le climatiseur monocanal transportable de qualité, il s'agit d'un « climatiseur local », conformément aux dispositions et règlements, et plus particulièrement au nouveau règlement ErP 626/2011.

Agent refrigerant

(CE) N 842/2006 : ce climatiseur contient l'agent réfrigérant R410A. La quantité d'agent réfrigérant est cependant de moins d'1 kg et se trouve dans un circuit de réfrigération fermé. Certes, l'agent réfrigérant ne présente pas de potentiel de destruction de l'ozone mais, selon le protocole de Kyoto, un gaz dit à effet de serre et peut ainsi contribuer au réchauffement terrestre, si toutefois libéré dans l'atmosphère. C'est pourquoi, seuls des techniciens formés et disposant d'un certificat de qualification professionnel de technicien en froid, peuvent procéder au remplissage ou à la vidange. Dans le cadre d'une utilisation en bonne et due forme et un circuit d'agent réfrigérant en bon état, il ne faut pas rajouter d'agent réfrigérant à votre climatiseur.

GWP: R410A CR32 / 125 : 50 / 50): 2088

Informations relatives à la protection de l'environnement

Lorsque votre appareil ne fonctionne plus, ne le jetez pas avec les ordures ménagères, mais apportez le dans un point de collecte des appareils électriques afin qu'il puisse être retraité efficacement dans la filière d'élimination des déchets électriques et électroniques. Le symbole indiqué sur le produit, la notice d'utilisation ou l'emballage vous informe de cela. Les matériaux sont recyclables conformément à leur marquage. Par le recyclage et la réutilisation des matières ou d'autres formes de valorisation des anciens appareils, vous prenez part activement à la protection de notre environnement. Renseignez vous auprès de votre mairie pour connaître les points de collecte ou déchetteries appropriés.
