MANUAL DE UTILIZARE Motion 70+ SUNTEC

Vă rugăm să nu instalați și să nu utilizați aparatul dumneavoastră de climatizare mobil, fără să fi citit anterior cu atenție acest manual de utilizare. Vă rugăm, păstrați acest manual de utilizare pentru obținerea eventualelor pretenții de garanție și pentru consultarea ulterioară.

Atentie!

Acest aparat poate fi utilizat de copii cu vârste cuprinse între 8 ani și peste și persoanele cu capacități fizice, senzoriale și mentale reduse sau lipsa de experiență și cunoștințe în cazul în care au fost supravegheate și instruite cu privire la utilizarea aparatului de în condiții de siguranță și să înțeleagă riscurile implicat. Produse de curatare si intretinere utilizator nu se face de către copii fără supraveghere.

• Aparatul este adecvat numai pentru utilizarea în spații închise.
• Se interzice racordarea aparatului la o priză defectă. Înainte de punerea în funcțiune, asigurați-vă că aparatul este instalat corect.
• Nu utilizati aparatul în apropierea unor locuri în care se folosesc flăcări deschise.
• Nu utilizati aparatul într-un mediu ambiant unde ar putea fi stropit cu ulei sau cu apă..
• Evitați să expuneți aparatul radiației solare directe.
• Nu utilizați aparatul în apropierea băii, dușului, a unei piscine sau într-o spălătorie.
• Nu introduceți degetele, creioane sau alte obiecte, deși Garda de fiecare dată când cablul de alimentare este conectat, în special în timp ce rulează.
• Înainte de a fi pus în funcțiune, aparatul trebuie să fie amplasat vertical pentru cel puțin 24 ore.
  • Găsiți un loc de amplasare în imediata apropiere a unei prize
• Înainte de curățarea aparatului sau a filtrelor, asigurați-vă că aparatul este oprit și decuplat de la rețeaua electrică.
• Înainte de a fi transportat, aparatul trebuie să fie golit de apa pe care o conține.

• Vă rugăm să vă asigurați că nu este obstrucționată nici admisia, nici evacuarea aerului.

• Aparatul trebuie să fie instalat în conformitate cu normele naționale pentru aparate electrice.

• Pentru a evita scurgerea apei, utilizati întotdeauna aparatul pe o suprafață orizontală.
• Păstrați o distanță de 30 cm în jurul aparatului conform figurii alăturate
• Never use the mains plug as a switch to start and turn off the air conditioner unit. Use the provided POWER switch located on the control panel.
• Asigurați-vă că cablul de alimentare este la pământ în mod corespunzător.
• Dacă este deteriorat cablul de alimentare, acesta trebuie înlocuit de către vânzător sau de agentul său de serviciu, sau o persoană calificată, pentru a evita un pericol.

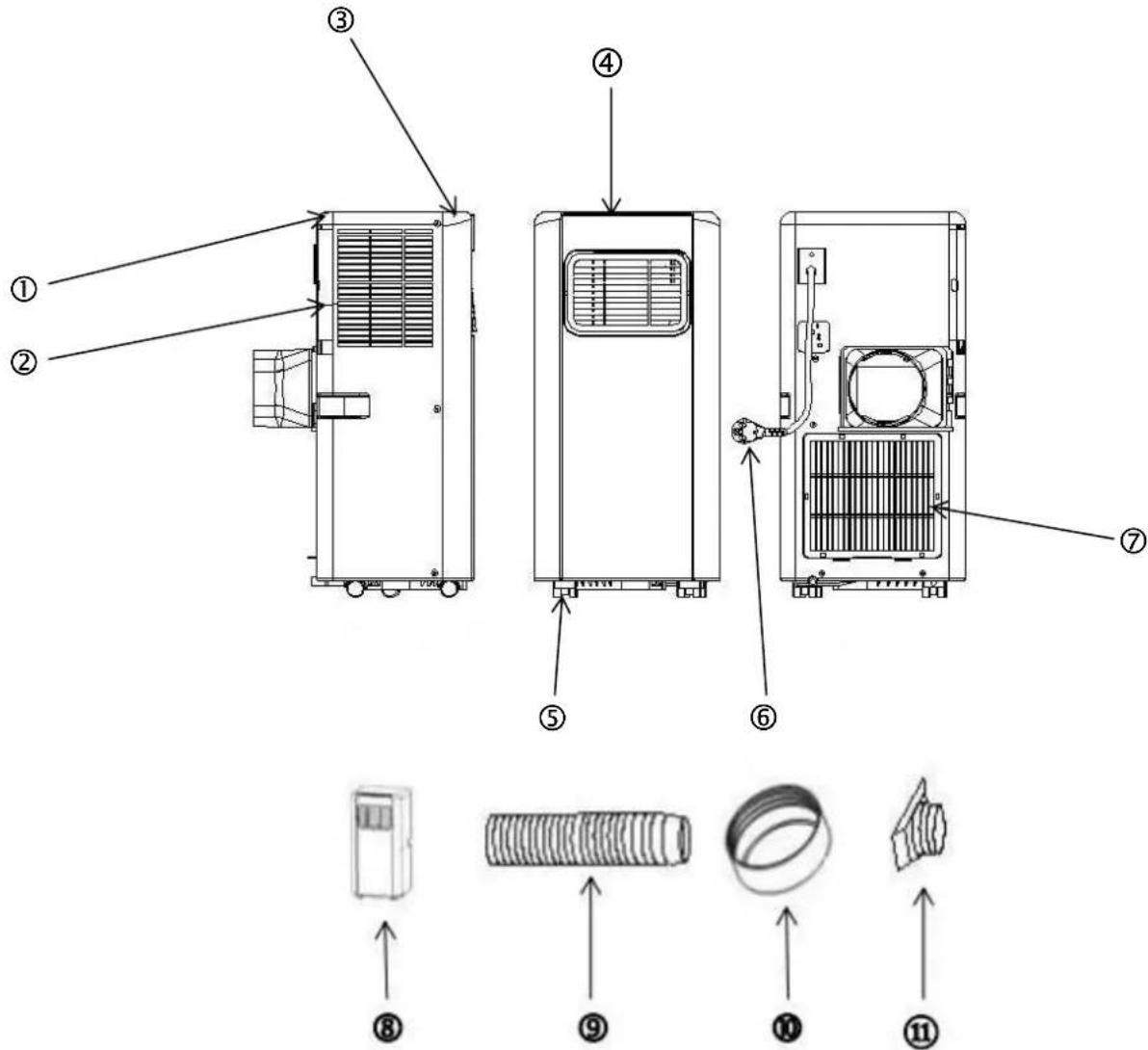

Denumirea pieselor de schimb/componentelor

1. Capac partea laterală
2. Grătar evacuare aer
3. Capac frontal
4. Panou de comandă
5. Role de transport
6. Cablu de alimentare
7. Grilă de evacuare aer

8. Aparat de climatizare mobil

9. Furtun de evacuare a aerului uzat

10. Adaptor furtun de evacuare a aerului uzat, rotunjit

11. Adaptor furtun de evacuare a aerului uzat, dreptunghiular

Instalare

Avertizare: Înainte să folosiți acest aparat, ar trebui să-l lăsați să stea cel puțin 24 de ore în poziție verticală.

Aparatul poate fi mutat fără probleme în alte încăperi, dar vă rugăm să respectați totuși următoarele indicații:

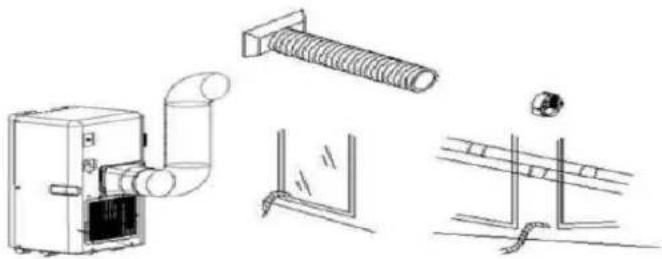

Instalarea furtunului de evacuare a aerului uzat, fig. 1 și 2

1) Fixați adaptorul rotunjit la un capăt și adaptorul dreptunghiular la celălalt capăt al furtunului de evacuare a aerului uzat.
2) Fixați adaptorul dreptunghiular în orificiul corespunzător de pe partea posterioară a aparatului.
3) Ghidați celălalt capăt al furtunului de evacuare a aerului uzat spre exterior.

Descrierea modului de funcționare

Acest aparat de climatizare îndeplinește trei funcții: COOL, DEHUM, FAN.

Ventilatorul are două viteze: LOW și HIGH.

Reglări posibile între 16 – 31° C, timer 24 h, funcție de protectie contra supraîncălzirii.

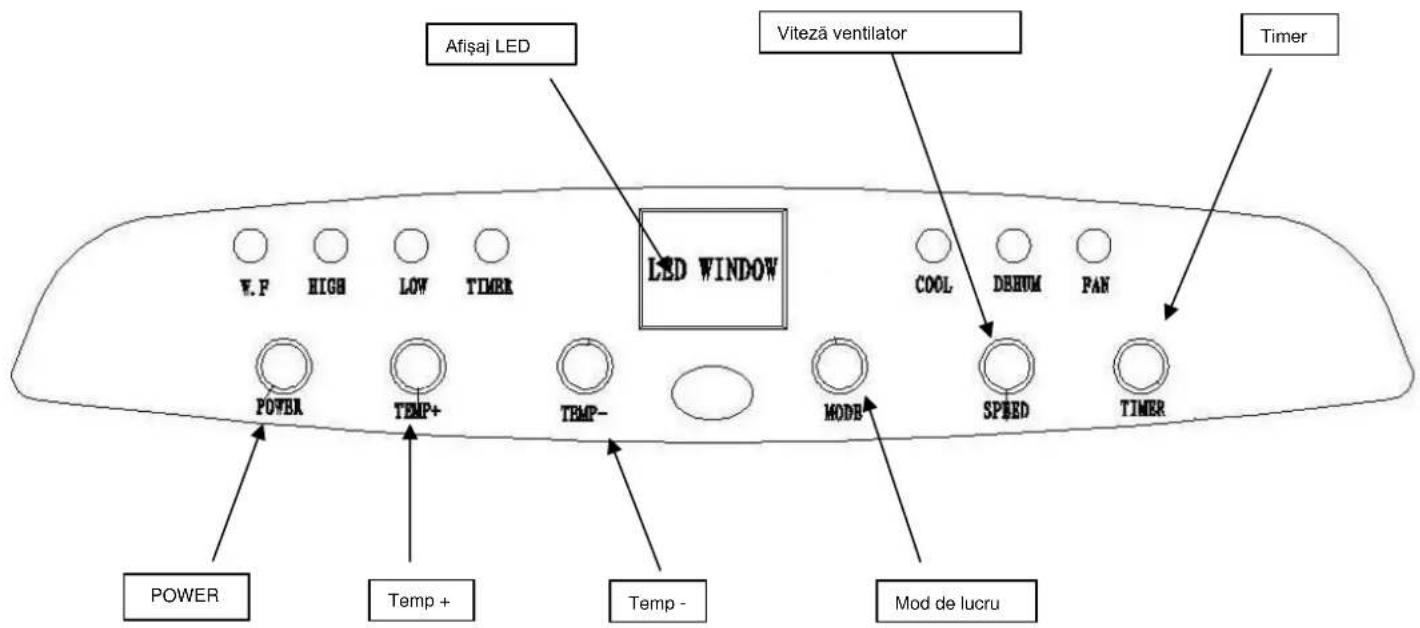

Panou de comandă

Afişaj LED V.F HIGH LOW TIMER LED WINDOW Viteză ventilator COOL DEHUM PAN Timer POWER TEMP+ TEMP- MODES SPEED TIMER POWER Temp + Temp - Mod de lucru

1. Atunci când conectați aparatul, se emite un semnal de pornire; Aparatul se găsește în modul standby.

2. Butonul POWER: Dacă apăsați pe acest buton, modelul comută pe regimul de răcire (temperatura țintă 25°C). În modul de funcționare standard este selectată cea mai mică viteză a ventilatorului. Dacă apăsați din nou butonul de pornire/oprire, aparatul se deconectează și se emite semnalul de închidere.

3. Mod de răcire

• Apăsați butonul MODE până când se afișează "Cool".
• Apăsați TEMP+ sau TEMP- pentru a regla temperatura dorită (16° C-31° C) în cameră.
• Apăsați butonul SPEED pentru a regla viteza ventilatorului.

4. Mod de dezumidificare

• Apăsați butonul MODE până când lampa indicatorului ajunge la afișajul "DEHUM".
• Viteza ventilatorului se setează automat pe "low".

. Funcții ventilator

• Apăsați butonul MODE până când lampa indicatorului ajunge la afișajul "FAN".
• Apăsați butonul SPEED pentru a regla viteza ventilatorului.

6. Functie timer

On-Timer:

• Opriți aparatul. Apăsați butonul TIMER și setați timpul de așteptare dorit până la pornirea automată (prin intermediul butoanelor "TEMP+" și "TEMP-").
• În fereastra cu leduri se afișează numărul de ore de așteptare (până la pornire).
• Printr-o nouă apăsare a butonului TIMER se salvează timpul de așteptare. Se aprinde lampa indicatorului "Timer".
• Aparatul pornește automat după expirarea timpului setat.
• Timpul setat poate fi modificat oricând (0-24 h). Printr-o nouă apăsare a butonului TIMER se dezactivează timerul.

Off-Timer:

• Timerul poate fi reglat și astfel încât aparatul, care este în funcțiune, să se oprească după expirarea timpului de așteptare setat.
• Porniți aparatul. Apăsați butonul TIMER și reglați timpul de așteptare dorit până la oprirea automată (prin intermediul butoanelor "TEMP+" și "TEMP-").
• Printr-o nouă apăsare a butonului TIMER se salvează timpul de funcționare. Se aprinde lampa indicatorului pentru "Timer".
• Aparatul se opreşte automat după expirarea timpului setat.

Timpul setat poate fi modificat oricând (0-24 h). Printr-o nouă apăsare a butonului TIMER se dezactivează timerul.

Telecomandă

1. POWER: Buton de pornire, respectiv oprire
2. MODE: Apăsați acest buton pentru a selecta între răcire, dezumidificare și ventilare
3. TEMP+: Apăsați pe acest buton pentru a mări temperatura.
4. TEMP-: Apăsați pe acest buton pentru a reduce temperatura.
5. TIMER: Apăsați acest buton pentru a porni sau opri timerul.
6. SPEED: Apăsați pe acest buton pentru a regla viteza ventilatorului

POWER TEMP- SPEED TIMER TEMP- MODE

Funcția de alarmare rezervor de apă plin

Rezervorul intern de apă al instalației de climatizare are un întrerupător de siguranță pentru nivelul apei, care comandă nivelul apei. Indicatorul nivelului apei de la panoul de comandă se aprinde atunci când rezervorul este plin. Pentru golirea rezervorului de apă, vă rugăm să îndepărtați dopul de golire a apei de pe partea inferioară a aparatului și să lăsați apa să se scurgă într-un recipient.

Curățarea, figura 6

Instrucțiuni:

• Înainte de curățarea aparatului sau a filtrelor, asigurați-vă că aparatul este oprit și decuplat de la rețeaua electrică.
• Nu utilizați benzină sau alte chimicale pentru curățarea aparatului.
• Nu introduceți aparatul sub jetul de apă și/sau nu-l scufundați în apă.

1. Filtrul de aer

- Pentru a asigura o funcționare ireproșabilă, filtrul trebuie curățat de praf la intervale de 14 zile.

- Demontarea

Deschideți grilajul și scoateți filtrul.

- Curățarea

Curățați filtrul cu apă călduță și lăsați-l să se usuce, înainte de a-l reintroduce în aparat.

Vă rugăm să nu expuneți filtrul la radiația solară.

- Montarea

Reintroduceti filtrul în grilaj și închideti masca.

2. Curățarea carcasei

Curățați aparatul cu apă călduță și eventual cu un detergent delicat și utilizați o lavetă moale.

Depozitare

1. Scoateți cablul de alimentare din priză și goliți rezervorul de apă, sau goliți apa prin înclinarea ușoară a aparatului. După aceea puneți aparatul în funcțiune. Apăsați butonul Fan (ventilator) și mențineți butonul apăsat timp de 5 secunde, până când aparatul comută pe o turație scăzută a ventilatorului. Păstrați acest mod de funcționare pentru o jumătate de zi, până când instalația este uscată. În acest fel unitatea interioară se poate usca și nu apare mucegaiul.
2. Deconectați aparatul și trageți ștecherul de rețea din priză.
3. Desfășurați cablul și prindeți-l de dispozitivul de fixare ergonomic.
4. Desfaceți furtunul pentru evacuarea aerului uzat de la aparat și păstrați-l în siguranță.
5. Puneti aparatul într-o pungă din material plastic și duceți-l într-un loc uscat.
6. Scoateți bateriile din telecomandă și păstrați-le în siguranță.

Mesaje de eroare

Nu reparați sau nu demontați aparatul singuri. O reparație inadecvată poate face aparatul inutilizabil, poate anula garanția și poate cauza chiar pagube permanente sau deteriorări aparatului de climatizare care duc la anularea garanției!

Mesaj de eroare	Cauză	Remediere
1. Aparatul nu pornește după acționarea butonului POWER	- rezervor de apă plin, ledul de alarmă luminează intermitent	Goliți rezervorul de apă
	- Temperatura din încăpere este mai mică decât temperatura dorită reglată	Modificați reglarea
2. Aparatul nu răcește suficient	- Sunt deschise ferestrele și ușile	Asigurați-vă că sunt închise toate ferestrele și ușile
	- În încăpere se află aparate care produc căldură	Îndepărtați din încăpere toate aparatele producătoare de căldură
	- Furtunul de evacuare a aerului uzat nu este instalat corect sau este obstrucționat	Instalați sau curățați furtunul de evacuare a aerului uzat
	- Temperatura reglată este prea mare	Modificați reglarea
	- Filtrul de aer este murdar	Curățați filtrul de aer
3. Aparatul se oprește singur	Protectie contra supraîncălzirii (aparatul se decuplează automat, de îndată ce temperatura de la evacuarea aerului depășește 70°C)	Reporniți aparatul și reglați o temperatură mai scăzută
4. Aparatul este prea zgomotos	Funcționarea silențioasă a aparatului poate fi influențată de ventilator și de compresor. Și amplasarea aparatului pe o suprafață denivelată (de exemplu mochetă) poate influența negativ funcționarea silențioasă a aparatului.	Asigurați-vă că aparatul a fost amplasat pe o suprafață netedă.
5. Mesaj de eroare E0	Acest mesaj de eroare indică temperaturi prea înalte ale mediului ambiant. Respectați indicațiile aparatului MOTION cu privire la utilizarea optimă. Poate fi vorba și de măsurarea temporar eronată a temperaturii de intrare sau de ieșire.	Opriți în acest caz aparatul MOTION și reporniți-I după 30 minute. Dacă eroarea persistă, aparatul MOTION trebuie verificat în mod profesionist.
7. Mesaj de eroare E2	Rezervor de apă plin	Goliți rezervorul de apă conform descrierii din manualul de utilizare.

Piesele de schimb și procurarea accesoriiilor (procurare rapidă și comodă)

Puteți procura piesele de schimb și accesoriiile pentru aparatul dumneavoastră MOTION de la magazinele locale. Găsiți informații suplimentare pe pagina noastră Web

www.suntec-wellness.de

informații suplimentare cu privire la produsele și accesoriiile individuale și informații despre procurarea rapidă și comodă a pieselor de schimb de la noi.

Acolo găsiți și informații suplimentare cu privire la aparatul dumneavoastră MOTION (de exemplu: întrebări frecvente, listele pieselor de schimb, descărcarea documentației etc.).

Denumire EAN	Descriere	Schița funcționării
Air-Block Klima-Sail 4250058312099	Pânză universală utilizabilă pentru toate tipurile de geamuri și uși. Se fixează ca și plasa contra muștelor cu bandă adezivă și se deservește cu ajutorul unui fermoar. Geamul sau ușa pot fi închise oricând.

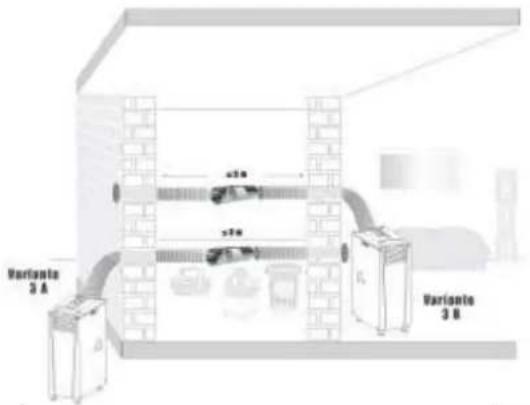

Air-Extension-Kit 4250058312105	Noutate pe plan mondial cu care puteți climatiza aproape fiecare colț al unei case indiferent unde este amplasat aparatul de climatizare. Puteți prelungi furtunul de evacuare a aerului uzat cu 5 m cu ajutorul unui propulsor special.
Window-Kit4250058312013	Etanşare glisantă a geamului și adaptor de racordare a furtunului de aer, mai ales pentru geamuri glisante.
MOTION Wall-Kit4250058312471	Închidere curată din interior și din exterior a unei găuri în zidărie sau în geam cu un element de racordare pentru furtunul de aer.

În cazul unei reclamații

• Dacă doriți să prezentați o reclamație, puteți să o faceți în termen de 24 de luni, de la data cumpărării (data bonului de achiziție).
• Înlocuirea gratuită sau reparația gratuită sunt excluse în cazul unei manipulări necorespunzătoare a produsului.
• Deteriorările survenite la piesele de uzură, materiale consumabile, ca și curățarea, întreținerea sau schimbul anumitor componente implică plata unor costuri.
• Dacă doriți să efectuați o reclamație, vă rugăm să aduceți întreg aparatul, în ambalajul original, împreuna cu bonul de achiziție la distribuitorul dumneavoastră. Pentru a vă putea înregistra la Departamentul de service, rapid și comod, vizitați ulterior pagina noastră de internet www.suntec-wellness.de și aflați mai multe.
• În principiu, fără bonul de achiziție, nu se poate efectua nici schimbul, nici o reparație gratuită.

• Pentru cazul în care reclamația decurge analog condițiilor noastre de service, pentru toate defectele aparatului sau ale accesoriiilor apărute din cauza unor defecte de material sau de fabricație, reparația este gratuită sau, în urma evaluării noastre, aparatul va fi înlocuit cu unul nou.

• Deteriorarea accesoriiilor nu implică automat înlocuirea gratuită a întregului aparat. În aceste cazuri vă rugăm să contactați distribuitorii de specialitate. Spargerea componentelor din sticlă sau a celor din material plastic implică achitarea unor costuri.

• Distribuitorul de specialitate sau Service-ul de reparații poate efectua reparații, contra cost, după expirarea garanției.

Declaratie de conformitate CE

Aparatul corespunde cerințelor fundamentale ale Uniunii Europene referitoare la sănătate și siguranță. Declarația de conformitate CE reprezintă baza pentru marcajul CE al acestui aparat.

Publicarea acestor instrucțiuni de utilizare anulează valabilitatea edițiilor anterioare. SUNTEC, SUNTEC Wellness, KLIMATRONIC și sigla cu soarele sunt mărci înregistrate. © 2016/01 SUNTEC WELLNESS GMBH

Regulamentul ERP

La acest aparat de climatizare monocanal transportabil, performant, este vorba, conform prevederilor și regulamentelor Uniunii Europene, de un "aparat de climatizare local", în special conform noului regulament ERP 626/2011.

Agentul deracire

(CE) N 842/2006: Aparatul de climatizare conține agentul de răcire R410A. Cantitatea de agent de răcire este mai mică de 1kg și se află într-un circuit închis de răcire. Agentul de răcire nu prezintă niciun potențial de diminuare a stratului de ozon, dar, conform Protocolului de la Kyoto este considerat un așa-numit gaz cu efect de seră și poate contribui aşadar la încălzirea globală, dacă este eliberat în atmosferă. De aceea, umplerea, respectiv golirea acestuia se poate face numai de către tehnicieni calificați, cu certificat pentru agentul de răcire. Aparatul dumneavoastră de climatizare Suntec nu trebuie umplut ulterior cu agent de răcire, dacă este utilizat corespunzător și funcționează cu circuitul agentului de răcire nedeteriorat.

GWP: R410A (R32/125: 50:50): 2088

Indicații cu privire la protecția mediului

După expirarea duratei de funcționare a produsului este interzisă îndepărtarea acestuia la deșeurile menajere obișnuite. Acesta trebuie predat într-un loc de colectare pentru reciclarea aparatelor electrice și electronice. Acest fapt este indicat de simbolul de pe produs, din manualul de utilizare sau de pe ambalaj. Materialele pot fi reutilizate conform etichetării lor. Prin reciclare, prin reutilizarea materialelor sau prin alte forme de valorificare a aparatelor vechi veți contribui în mod decisiv la protecția mediului nostru înconjurător. Întrebați la municipalitate unde se află oficiul competent pentru îndepărtarea deșeurilor.

© 2016 KLIMATRONIC® MOTION plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DÜSSELDORF / DEUTSCHLAND

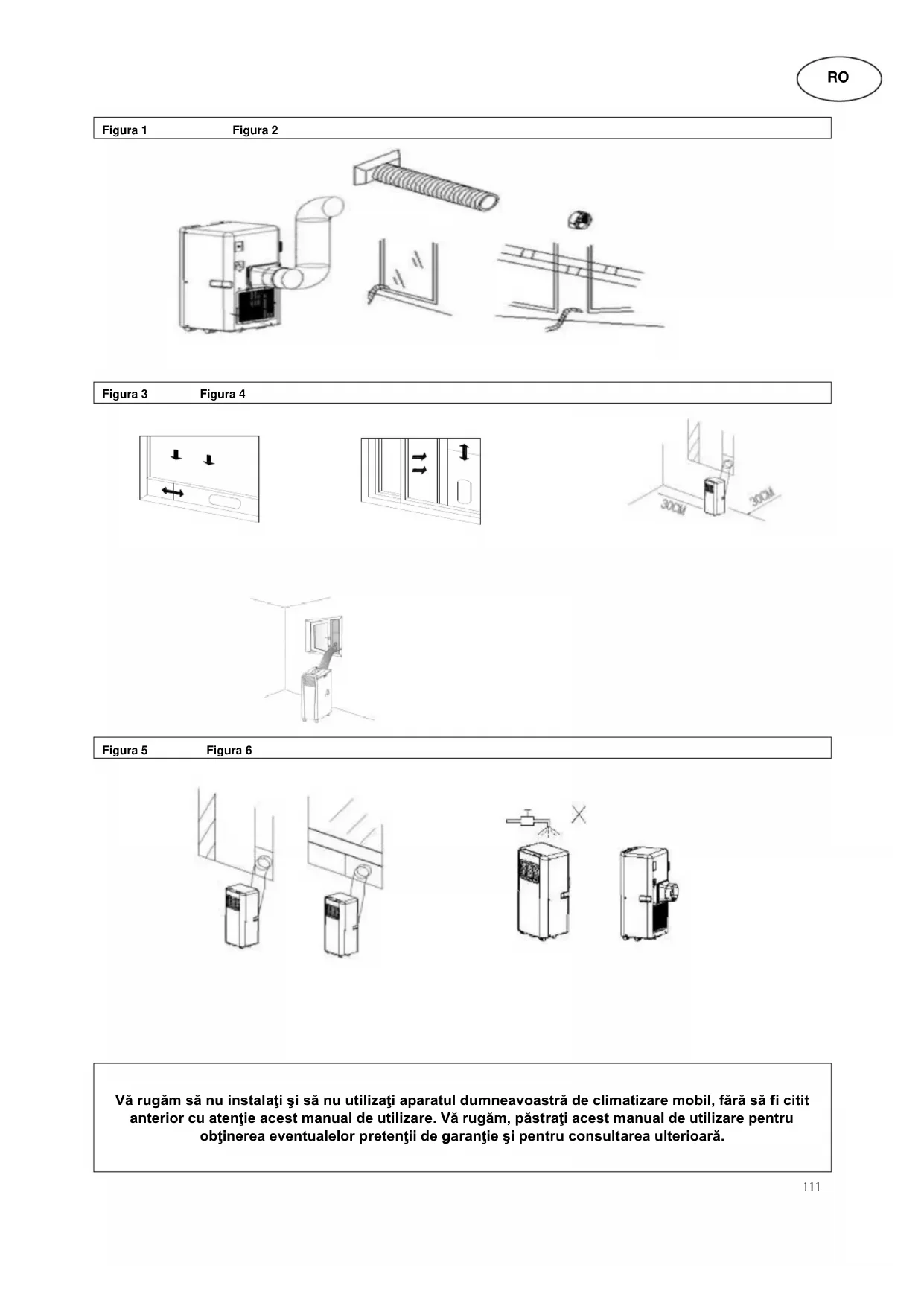

Bild 1

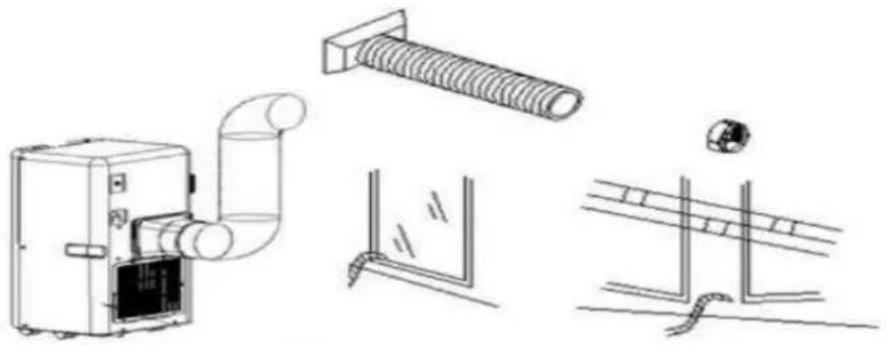

Bild 2
