KÄYTTÖOHJE Motion 70+ SUNTEC

4. Ōhukuivatusrežiim

Alä asenna ja käytä siirrettävää ilmastointilaitetta ennen kuin olet tutustunut huolellisesti käyttöohjeisiin. Säilytä tämä käyttöohje tuotteen takuuna ja myöhempää mahdollista tarvetta varten.

Huomio!

Tätä laitetta voidaan käyttää vuotaille lapsille 8 vuotta tai enemmän ja henkilöt, joiden fyysiset, sensoriset ja henkiset ominaisuudet tai kokemuksen puutteesta ja tietoa, jos ne on annettu ohjeet ja neuvot käyttää laitetta turvallisesti ja ymmärtää vaarat mukana. Puhdistus ja muuta huoltoa ei saa tehdä lasten ilman valvontaa.

• Laitetta saa käyttää vain sisätiloissa.
• Laitetta ei saa kytkeä viallliseen pistorasiaan. Tarkasta ennen käyttöönottoa, että laite on asennettu oikein.
• Älä käytä laitetta avoimen tulen lähettyvillä.
• Älä käytä laitetta ympäristössä, jossa laitteen päälle voi roiskua vettä tai öljyä.
• Älä aseta laitetta suoraan auringonvaloon.
• Älä käytä laitetta ammeen, suihkun, uima-altaan tai pesutilojen läheisyydessä.
• Älä koskaan työnnä sormiasi, kyniä tai muita esineitä, vaikka vartija aina pistoke on kytketty, varsinkin juostessa.
• Ilmastointilaitteen saa varastoida ja laitetta saa kuljettaa vain pystyasennossa.Epäselvissiä tapauksissa suosittelemme, että odotat vähintään 24 tuntia, ennen kuin kytket ilmastointilaitteen jälleen päälle.
• Etsi laitteelle sopiva sijoituspaikka pistorasian läheltä.
• Varmista ennen laitteen puhdistusta, että laite on kytketty pois päältä ja irrotettu virtaverkosta.
• Poista vesi laitteesta ennen laitteen kuljetusta.
• Varmista, että tuuletuksen sisään- ja ulostulo eivät ole tukossa.
• Laite pitää asentaa sähkölaitteita koskevien maakohtaisten määräysten mukaisesti
• Käytä laitetta aina vaakasuoralla pinnalla, jottei vesi pääse juoksemaan ulos.
• Huolehdi siitä, että laitteen ympärillä on 30 cm vapaata tilaa.

30CM 30CM

• Älä koskaan käytä pistoke kytkimenä aloittaa ja sammuta ilmastointilaite yksikkö. Käytä jos POWER-kytkin sijaitsee ohjauspaneelissar.
  • Varmista, että virtajohto on kunnolla maadoitettu.
• Jos virtajohto on vaurioitunut, se on korvattava myyjän tai valmistajan huoltoliikkeen tai muun koulutetun henkilön välttämiseksi vaaran.

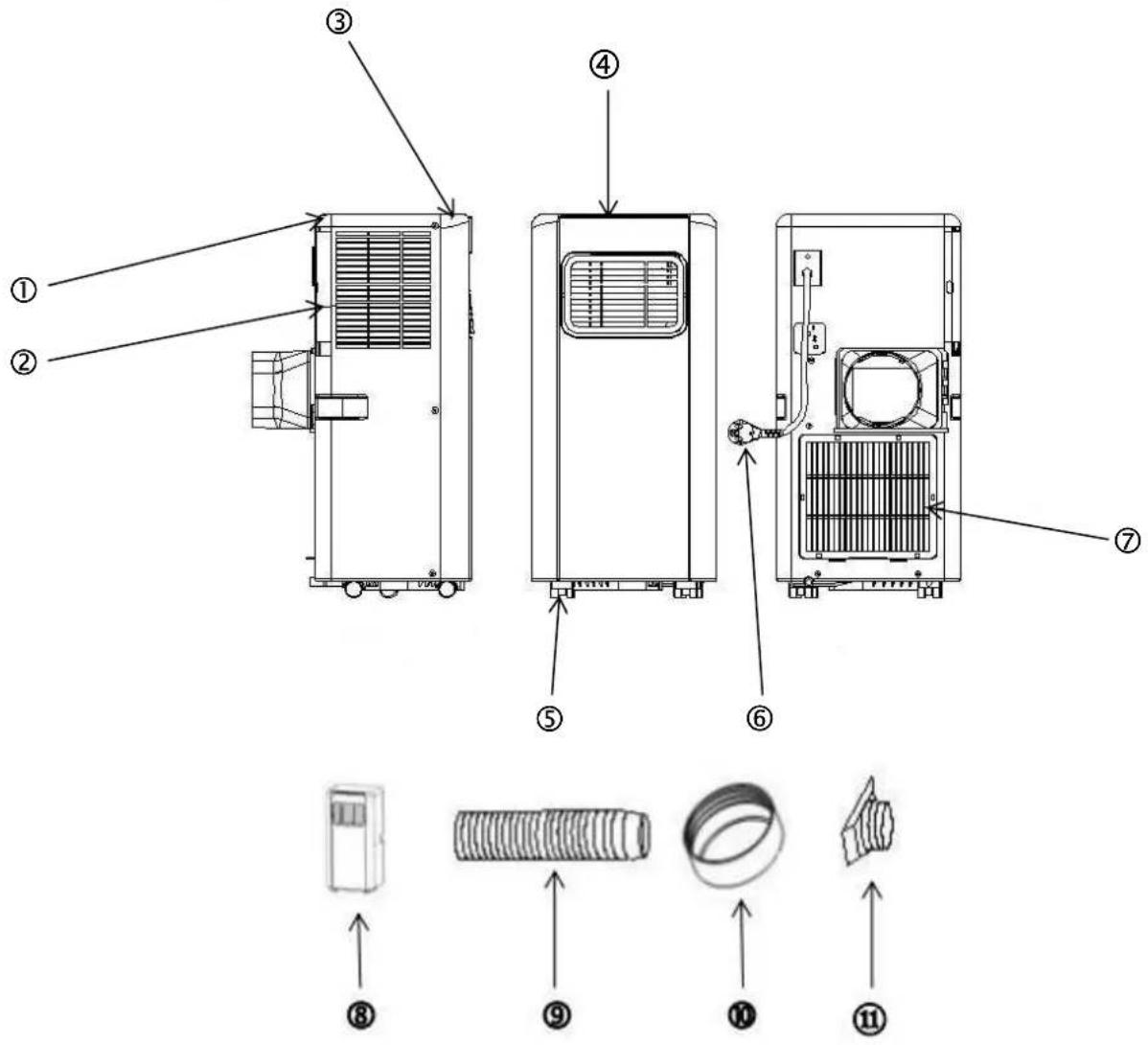

Varaosien/komponenttien kuvaus

1. sivukansi
2. Ilmanpoistoritilä
3. Etukansi
4. Käyttöpaneeli
5. Pyörät
6. Verkkokaapeli
7. Ilmanpoistoritilä

8. liikuteltava ilmastointilaite

9. Poistoilmaletku

10. Poistoilmaletkun adapteri, pyöristetty
11. Poistoilmaletkun adapteri, suorakulmainen

Asennus

Varoitus: Ennen laitteen käyttöönottoa aseta laite pystyasentoon vähintään 24 tunniksi.

Laitetta voi liikuttaa huoneiden välillä ongelmitta, huomio kuitenkin seuraavat ohjeet:

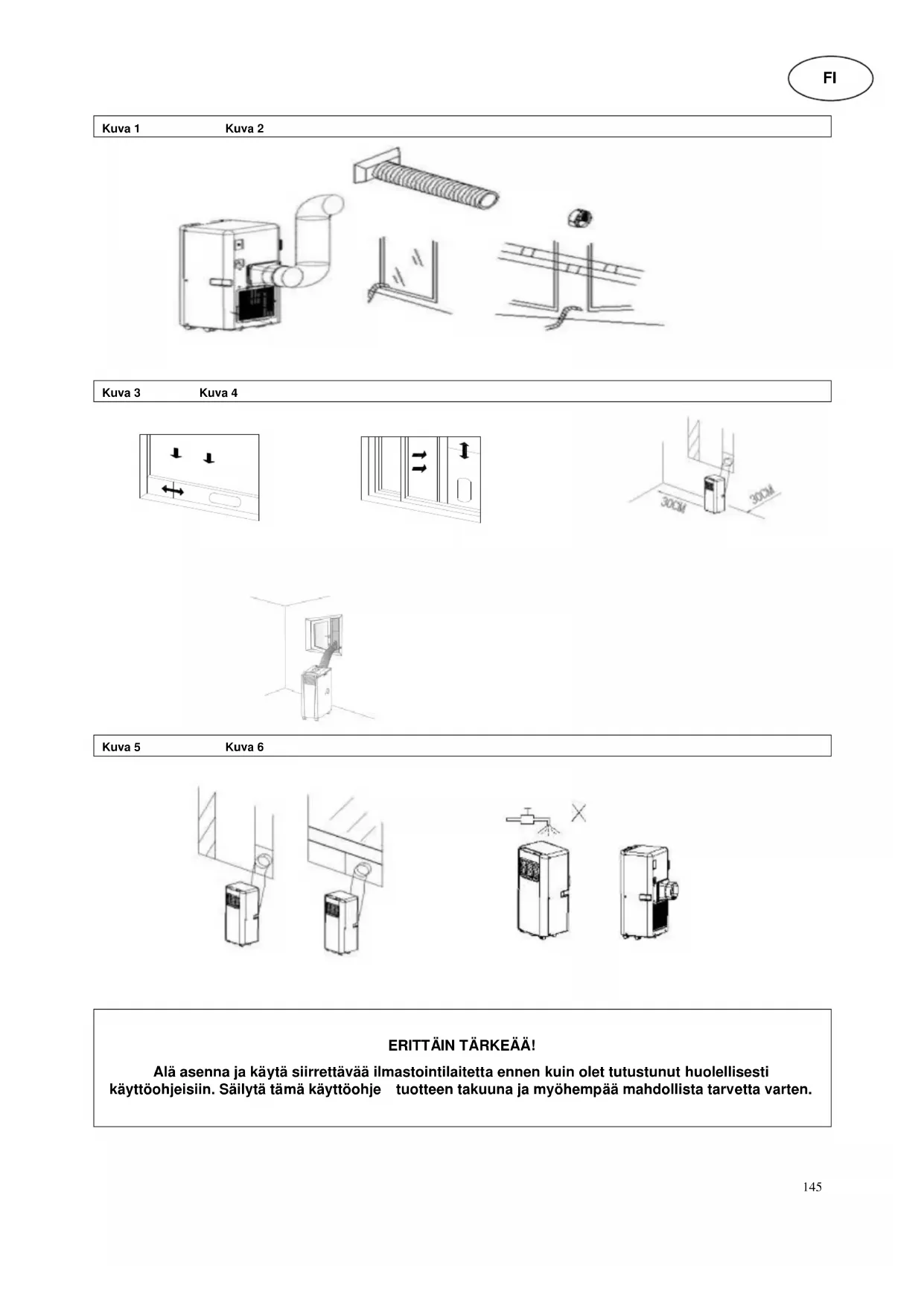

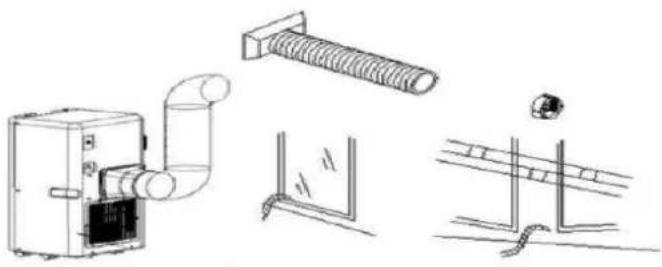

Poistoilmaletkun asennus, kuvat 1 ja 2

1) Kiinnitä pyöristetty adapteri toiseen päähän ja suorakulmainen adapteri toiseen päähän poistoilmaletkun pää.
2) Kiinnitä suorakulmainen adapteri laitteen takapuolelta löytyvään vastaavaan aukkoon.
3) Ohjaa poistoilmaletkun toinen puoli ulos.

Toimintatavan kuvaus

Tästä kannettavasta ilmastointilaitteesta löytyy kolme toimintoa: COOL, DEHUM, FAN.

Puhallin toimii kaksi eri nopeudella. LOW ja HIGH.

Mahdollinen säätö on välillä 16 – 31°C, 24h-ajastin, ylikuumenemistoiminto.

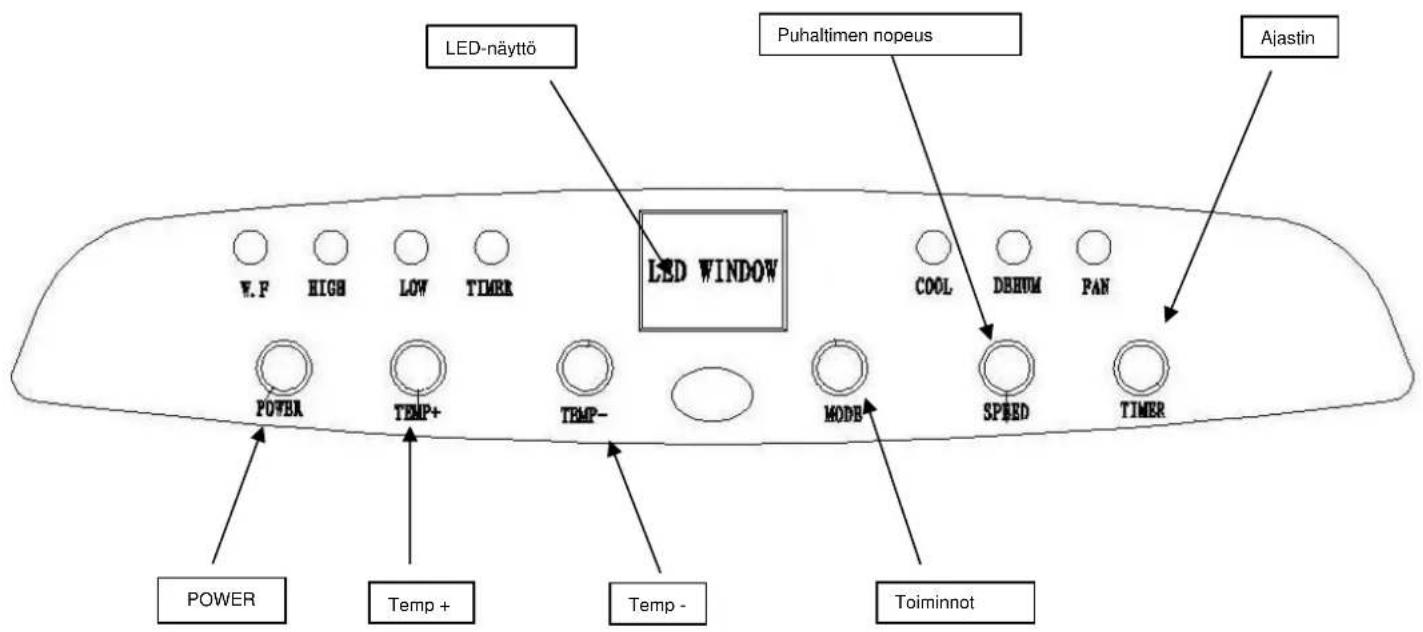

Käyttöpaneeli

LED-näyttö Puhaltimen nopeus Ajastin LED WINDOW V.F HIGH LOW TIMER COOL DEBUM PAN POWER TEMP+ TEMP- MODES SPEED TIMER POWER Temp + Temp - Toiminnot

1. Kun liität laitteen, kuuluu käynnistysäänimerkki. Tällöin laite on valmiustilassa.

2. POWER virtanäppäin: Kun painat tätä näppäintä, laite siirtyy jäähdytyskäyttöön (asetettu lämpötila 25°C). Vakiolämpötilaksi on valittu puhaltimen alin nopeus. Kun painat virtanäppäintä uudestaan, laite kytketään pois päältä ja kuulet lopetusäänimerkin.

3. Jäähdytystoiminto

4. Paina toimintonäppäintä MODE, kunnes näytölle ilmestyy "Cool".

5. Paina TEMP+ tai TEMP- asettaaksesi toivotun huonelämpötilan (16°C-31°C).

- Paina näppäintä SPEED puhaltimen nopeuden säätämiseksi.

4. Kosteudenpoistotoiminto

• Paina toimintonäppäintä MODE, kunnes näytön merkkivalo "DEHUM" näkyy.
• Puhaltimen nopeus säädetään automaattisesti nopeudelle "low".

. Puhaltimen toiminto

• Paina toimintonäppäintä MODE, kunnes näytön merkkivalo "FAN" näkyy.
• Paina näppäintä SPEED puhaltimen nopeuden säätämiseksi.

6. Ajastimen toiminto

On-ajastin:

• Kytke laite pois päältä. Paina toimintonäppäintä TIMER ja aseta toivottu odotusaika automaattiseen kytkentäaikaan (näppäinten "TEMP+" ja "TEMP-" avulla).
• Odotettavien tuntien lukumäärä (päälle kytkemiseen asti) näkyy LED-näytöllä.
• Kun painat uudestaan TIMER-näppäintä, tallentuu odotusaika. Merkkivalo "Timer" palaa.
• Laite kytkeytyy päälle automaattisesti, kun asetettu aika on saavutettu.
• Asetettua aikaa voi muuttaa milloin tahansa (0-24 t) Kun painat uudestaan TIMER-näppäintä, ajastin kytkeytyy pois päältä.

Off-ajastin:

- Ajastimen voi säätää myös siten, että päällä oleva laite kytkeytyy pois päältä asetetun ajan kuluttua.

- Käynnistä laite. Paina näppäintä TIMER ja aseta toivottu aika, jolloin haluat laitteen kytkeytyvän pois päältä (näppäinten "TEMP+" ja "TEMP-" avulla).

- Kun painat uudestaan TIMER-näppäintä, tallentuu asetettu aika. Merkkivalo "Timer" palaa.

- Laite kytkeytyy automaattisesti pois päältä, kun asetettu aika on kulunut.

Asetettua aikaa voi muuttaa milloin tahansa (0-24 t). Kun painat uudestaan TIMER-näppäintä, ajastin kytkeytyy pois päältä.

Kauko-ohjaus

1. POWER: Näppäin päälle/päältä
2. MODE: Paina tätä näppäintä, kun haluat valita toimintojen jäähdytys, kosteudenpoisto tai puhallus välillä.
3. TEMP+: Paina tätä näppäintä, jos haluat nostaa lämpötilaa.
4. TEMP-: Paina tätä näppäintä, jos haluat laskea lämpötilaa.
5. TIMER: Paina tätä näppäintä, ajastimen kytkemiseksi päälle tai pois päältä.
6. SPEED: Paina tätä näppäintä, jos haluat säätää puhaltimen nopeutta.

POWER TEMP* SPEED TIMER TEMP* MODE

Sisäinen vesisäiliö-täysi-hälytystoiminto

Ilmastointilaitteen sisäisellä vesisäiliöllä on oma vedenpinnan turvakytkin, joka ohjaa veden korkeutta. Jos vesisäiliö on täynnä, käyttöpaneelin vesisäiliön merkkivalo palaa. Vesisäiliön tyhjentämiseksi poista vedenpoistoaukon tappi laitteen alaosasta ja juoksuta vesi ulos astiaan.

Puhdistus, kuva 6

Ohje:

• Varmista ennen laitteen puhdistusta, että laite on kytketty pois päältä ja irrotettu virtaverkosta.
• Älä käytä laitteen puhdistukseen bensiiniä tai muita kemikaaleja.
• Älä pidä laitetta juoksevan veden alla äläkä upota sitä veteen.

1. Ilmasuodatin

- Suodatin pitäisi puhdistaa 14 päivän väliajoin pölystä, jotta sen moitteeton toiminta voidaan taata.

- Poistaminen

Avaa ristikkko ja poista suodatin.

- Puhdistus

Puhdista suodatin haalealla vedellä ja anna sen kuivua ennen uutta käyttöä. Älä altista suodatinta auringolle.

Aseta suodatin takaisin ristikkoon ja sulje kansi.

2. Kotelon puhdistus

Puhdista laite haalealla vedellä ja tarvittaessa miedolla puhdistusaineella sekä käytä apuna pehmeää liinaa.

Varastointi

1. Vedä verkkopistoke ulos ja tyhjennä vesisäiliö tai poista vesi kallistamalla laitetta hieman. Aseta laite sen jälkeen käyttötilaan. Paina näppäintä Fan (puhallin) ja pidä näppäintä 5 sekuntia alhaalla, kunnes puhallin on kytkeytynyt matalammalle kierrosluvulle. Jätä tämä käyttötapa päälle puoleksi päivää, kunnes johto on kuivunut. Näin laitteen sisällä oleva yksikkö voi kuivua eikä se pääse homehtumaan.
2. Kytke laite pois päältä ja vedä verkkopistoke irti.
3. Kierrä johto rullalle ja kiinnitä se pidikkeeseen.
4. Irrota poistoilmaletku laitteesta ja säilytä sitä huolellisesti.
5. Aseta laite pahvilaatikkoon ja vie se kuivaan paikkaan säilöön.
6. Poista kauko-ohjauslaitteen paristot ja laita ne turvalliseen säilytyspaikkaan.

Vikailmoitukset

Vikailmoitus	Syy	Ratkaisu
1. Laite ei käynnisty, vaikka näppäintäPOWER on painettu	- Vesisäiliö täynnä, hälytysvalo vilkkuu	Tyhjennä vesisäiliö
	- Huonelämpötila on matalampi kuin syötetty toivottu lämpötila	Muuta asetuksia
2. Laite ei jäähdytä tarpeeksi	- Ikkunat ja ovet ovat auki	Varmista, että kaikki ovet ja ikkunat ovat kiinni
	- Huoneessa on lämpöä imeviä laitteita	Poista kaikki lämpöä imevät laitteet
	- Poistoilmaletku on asennettu väärin tai tukkeutunut	Asenna poistoilmaletku oikein tai puhdista se
	- Säädetty lämpötila on liian korkea	Muuta asetuksia
	- Ilmasuodatin on epäpuhdas	Puhdista ilmasuodatin
3. Laite kytkeytyy automaattisesti pois päältä	Ylikuumenemissuoja (laite kytkeytyy automaattisesti pois päältä heti, kun ilmanpoiston lämpötila ylittää rajan 70°C)	Kytke laite uudestaan päälle ja aseta lämpötila alemmaksi
4. Laite on liian kovaääninen	- Alusta ei ole tasainen	Aseta laite tasaiselle alustalle
	- Meteli syntyy jäähdytysaineen virtauksesta laitteen sisällä	Tämä on normaalia
5. E0 Virheilmoitus	Huonelämpötilan anturi on viallinen	Ota yhteyttä huoltoon tai asiakaspalveluun
6. E2 Virheilmoitus	Vesipumppu on viallinen	Kytke laite uudestaan päälle

Varaosat ja lisävarusteiden tilaaminen (nopea ja helppo tilaus)

Voit tilata varaosia ja lisävarusteita MOTION-laitteeseesi paikalliselta myyjältä. Lisäksi löydät kotisivuiltamme

www.suntec-wellness.de

lisätietoa yksittäisistä lisävarusteista ja tietoa nopeasta ja helposta tavasta tilata varaosia. Lisäksi sivuiltamme löytyy lisätietoa (esim. FAQ, varaosaluettelot, dokumenttien lataaminen, jne.) MOTION-laitteestasi.

Nimi EAN	Kuvaus	Toimintapiirustus
Air-Block Klima-Sail 4250058312099	Kaikenlaisiin ikkunoihin ja oviin sopiva purjekangas. Purjekangas kiinnitetään kuten hyttysverkko liimanauhalla ja sitä käytetään vetoketjun kanssa. Ikkunan tai oven voi sulkea aina.

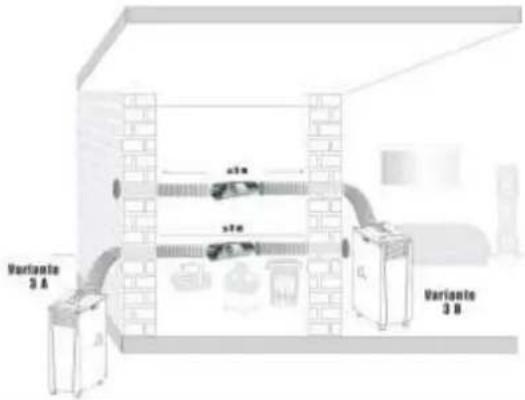

Air-Extension-sarja 4250058312105	Maailanlaajuinen uutuus, jonka avulla voi ilmastoida melkeinpä jokaisen kotisi nurkan, riippumatta siitä, mihin ilmastointilaite on sijoitettu. Voi pidentää poistoilmaletkua erityisen propellin avulla 5 metriä.

Siinä tapauksessa, valituksia

• Haluatko valittaalaite, voit tehdä sen 24 kuukauden kuluessaostopäivästä ( kuitti).
• vapaa vaihto tai korjaus jätetäänennen väärästä tehtäviä toimenpiteitä.
• vikoja -ja kulutusosat, sekä puhdistus-, huolto tai vaihtaminen mainittujen osat ovat siis maksullisia.
• Jos haluat tehdä reklamaation, joten tuokoko laite alkuperäisessä pakkauksessaan ja kuitin kanssa jälleenmyyjälle. Joutuisa ja kätevä palvelu rekisteri, vieraile sivustolla myös www.suntec - wellness.de ja oppia lisää.
• Ei ostotositetta yleensä ole ilmaista korjausta tai vaihtoa.

• Siinä tapauksessa, että kantelun käsittelyn on analoginen meidän käyttöehdot, kaikki viat laitteen tai sen lisävarusteiden takia materiaali-tai valmistusvirheitä korjaamalla tai, valintamme, jonka laitteen uusiminen.

• vahinko lisävarusteita ei automaattisesti johdamaksuttoman vaihtamisenkoko yksikön. Näissä tapauksissa ota yhteyttä jälleenmyyjään. Lasin rikkoutuessa tai rikkoutuminen muoviosien on ainamaksu.

• jälleenmyyjään tai korjauksen jälkeentakuuhuollon voi suorittaa korjauksia kustannuksia.

EY - vaatimustenmukaisuusvakuutus

Laite noudattaaolennaisia terveys-ja turvallisuusvaatimuksia Euroopan unionin.

EY-vaatimustenmukaisuusvakuutus onperustaCE-merkintä tämän laitteen.

Julkaisemalla tämän käsikirjan, kaikki aiemmat eivät kelpaa. SUNTEC, SUNTEC Wellness, KLIAMTRONIC jaSun -logo ovat rekisteröityjä tavaramerkkejä. © 2016 / 01 SUNTEC Wellness GmbH

ERP Regulation

Ohjeita ympäristönsuojelun kannalta

Kun tuotteen elinikä päättyy, ei tätä tuotetta saa hävittää muiden kotitalousjätteiden mukana, vaan se pitää toimittaa sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen. Tuotteen päältä, käyttöohjeesta ja pakkauksesta löytyvä symboli kertoo tästä. Materiaali voidaan kierrättää niistä löytyvien merkintöjen mukaan. Kun kierrätät vanhoja laitteita tai materiaaleja, tuet omalta osaltasi tärkeällä tavalla ympäristömme suojelua. Paikallisesta kunnallistoimistosta saat lisätietoa vastaavista kierrätyspisteistä.

© 2016 KLIMATRONIC® MOTION plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DÜSSELDORF / DEUTSCHLAND
