Klimatronic Impuls Plus - Ilmastointi SUNTEC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Mobiili monoblokki-ilmastointilaite
Merkki	Suntec
Malli	Klimatronic Impuls Plus
Sähkönsyöttö	220‑240 V~, 50 Hz
Jäähdytysteho	Ei määritelty (tavallinen mobiilimalli)
Lämpötilan säätö	16 °C - 31 °C
Toimintatilat	Jäähdytys, Kuivatus, Tuuletus, Lepo
Puhaltimen nopeudet	Korkea ja Matala
Ohjelmoitava ajastin	Kyllä, viivästetty käynnistys/pysäytys (1 h - 24 h)
Näyttö	Digitaalinen näyttö merkkivaloilla
Kaukosäädin	Kyllä, mukana
Vesisäiliö	Automaattinen höyrystys; manuaalinen tyhjennys täytenä (merkkivalo "W.F.")
Kompressorin suojaus	3 minuutin käynnistysviive
Kylmäaine	R410A (GWP 1975)
Ilmansuodatin	Pestävä haalealla vedellä, puhdistus 14 päivän välein
Poistoletkun pituus	Noin 1,5 m (pidennettävissä lisävarusteella)
Mukana tulevat lisävarusteet	Poistoilmaletku, sovitin, ikkunaliukukappale, kaukosäädin
Lisävarusteet	Window‑Kit, Air‑Block Klima‑Sail, Air‑Extension‑Kit, Wall‑Kit
Huolto	Puhdista kotelo pehmeällä liinalla ja miedolla pesuaineella
Säilytys	Tyhjennä vesi, kuivaa piiri puhallintilassa, säilytä pystyssä
Turvallisuus	Automaattinen pysäytys säiliön täyttyessä; älä käytä ilman valvontaa
Takuu	24 kuukautta valmistusvirheille
Ympäristö	Ei saa hävittää kotitalousjätteenä; kierrätä ongelmajätelajittelussa
Standardit	CE‑sertifioitu, ErP‑määräysten mukainen (asetus 626/2011)

Usein kysytyt kysymykset - Klimatronic Impuls Plus SUNTEC

Miten käynnistän laitteen ensimmäisen asennuksen jälkeen?

Anna laitteen seistä pystyssä vähintään 24 tuntia ennen ensimmäistä käyttöä. Kytke se 220‑240 V~, 50 Hz -pistorasiaan. Paina POWER-painiketta; laite käynnistyy automaattisesti jäähdytystilassa 22 °C:ssa matalalla puhallinnopeudella.

Mitä teen, jos näytössä lukee 'W.F.'?

Ilmoitus W.F. tarkoittaa, että vesisäiliö on täynnä. Laite pysähtyy automaattisesti. Irrota laitteen alaosassa oleva tyhjennystulppa ja tyhjennä vesi astiaan. Kytke takaisin ja käynnistä uudelleen normaalisti.

Miten puhdistan ilmansuodattimen?

Sammuta ja irrota laite verkosta. Avaa säleikkö ja irrota suodatin. Pese se haalealla vedellä (ei voimakasta pesuainetta) ja anna kuivua täysin ilmavassa paikassa suojassa auringolta. Aseta se takaisin paikalleen 14 päivän välein.

Miksi laite ei jäähdytä kunnolla?

Tarkista, että poistoilmaletku on kunnolla kytketty eikä taittunut. Varmista, että ikkunat ja ovet ovat kiinni ja että laite ei ole suorassa auringonvalossa. Puhdista ilmansuodatin, jos se on tukossa.

Miten käytän ajastinta?

Lepotilassa paina KELLO-painiketta asettaaksesi käynnistysajan (1 h - 24 h). Toiminnan aikana paina samaa painiketta asettaaksesi sammutusajan. Käytä ▲/▼-painikkeita säätöön.

Mitä teen, jos kompressori ei käynnisty?

Kompressorissa on lämpösuojaus: se voi käynnistyä vasta 3 minuutin kuluttua virran kytkemisestä. Jos ongelma jatkuu, sammuta laite 30 minuutiksi ja yritä uudelleen.

Voinko pidentää poistoletkua?

Kyllä, voit ostaa lisävarusteen Air‑Extension‑Kit (viitenumero 4250058312105), jolla letkua voi pidentää jopa 5 metriin. Varo taitamasta letkua.

Miten valmistan laitteen talvisäilytykseen?

Tyhjennä vesisäiliö. Aseta laite tuuletustilaan (FAN-painike) ja pidä sitä painettuna 5 sekuntia vaihtaaksesi matalalle nopeudelle. Anna käydä puoli päivää sisäosan kuivaamiseksi. Irrota verkosta, kääri johto, irrota letku, pujota laite muovipussiin ja säilytä pystyssä kuivassa paikassa. Poista paristot kaukosäätimestä.

Laite on äänekäs, mitä teen?

Tarkista, että laite on asetettu täysin tasaiselle ja vakaalle alustalle. Varmista, ettei lattia ole epätasainen. Jos ääni jatkuu, tarkista puhallin tai kompressori; ota tarvittaessa yhteys huoltoon.

Mistä voin ostaa varaosia?

Varaosat ja lisävarusteet ovat saatavilla paikalliselta jälleenmyyjältä tai verkkosivustolta www.suntec-wellness.de. Löydät sieltä myös UKK:n ja ladattavia asiakirjoja.

KÄYTTÖOHJE Klimatronic Impuls Plus SUNTEC

Älä yritä itse asentaa / rakentaa / korjata yksikköä. Virheellinen työ voi sähköiskun, vesivuoto, tulipalo tai vastaavat. aiheuttaa.

Alä asenna ja käytä siirrettävää ilmastointilaitetta ennen kuin olet tutustunut huolellisesti käyttöohjeisiin. Säilytä tämä käyttöohje tuotteen takuuna ja myöhempää mahdollista tarvetta varten.

Huomio!

Tätä laitetta voidaan käyttää vuotaille lapsille 8 vuotta tai enemmän ja henkilöiden aistit, fyysiset ja henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, jos ne on annettu ohjeet ja neuvot käyttää laitetta turvallisesti ja ymmärtää vaarat mukana. Puhdistus ja ylläpidon ei saa tehdä lasten ilman valvontaa.

• Laitetta saa käyttää vain sisätiloissa.
• Älä käytä laitetta, jos verkkokaapeli, pistoke tai itse laite on vaurioitunut.
• Laitetta ei saa kytkeä viallliseen pistorasiaan. Tarkasta ennen käyttöönottoa, että laite on asennettu oikein.
• Älä käytä laitetta avoimen tulen lähettyvillä.
• Älä aseta laitetta suoraan auringonvaloon.
• Kytke laite pois päältä ennen verkkopistokkeen irrottamista.
• Irrota verkkopistoke ennen laitteen puhdistamista, varastoimista tai jos et käytä laitetta pitkään aikaan.
• Laitteen saa puhdistaa vain käyttöohjeissa annetulla tavalla.
• Laitteen saa liittää vain moitteettomassa kunnossa olevaaan pistorasiaan (220-240VAC, 50 Hz).
• Laitetta ei saa jättää päälle ilman valvontaa. Kytke laite pois päältä myös silloin, kun poistut tilasta vain lyhyeksi aikaa.
• Jos halaut keskeyttää virransyötön, älä koskaan irrota pistoketta johdosta, vaan aina pistokkeesta vetämällä.
• Älä käytä laitetta ympäristössä, jossa laitteen päälle

voi roiskua vettä tai öljyä.

• Älä käytä laitetta ammeen, suihkun, uima-altaan tai pesutilojen läheisyydessä.
• Älä koskaan työnnä sormiasi, kyniä tai muita esineitä, vaikka vartija aina pistoke on kytketty, varsinkin juostessa.
• Ilmastointilaitteen saa varastoida ja laitetta saa kuljettaa vain pystyasennossa.Epäselvissiä tapauksissa suosittelemme, että odotat vähintään 24 tuntia, ennen kuin kytket ilmastointilaitteen jälleen päälle.
• Varmista, että tuuletuksen sisään- ja ulostulo eivät ole tukossa.
• Käytä laitetta aina vaakasuoralla pinnalla, ettei vesi pääse juoksemaan ulos.
• Käytä vain valmistajan tarjoamia vara- ja lisäosia laitevaurioiden välttämiseksi.
• Älä koskaan käytä pistoke kytkimenä aloittaa ja sammuta ilmastointilaite yksikkö. Käytä jos POWER-kytkin sijaitsee ohjauspaneelissar.
• Huolehdi siitä, että verkkokaapeli on maadoitettu oikein.
• Jos verkkokaapeli on viallinen ja se on vaihdettava, täytyy vaihto antaa ammattilaisen, edustajan tai asiakaspalvelun suoritettavaksi, jotta vaaratilannetta ei pääse syntymään.

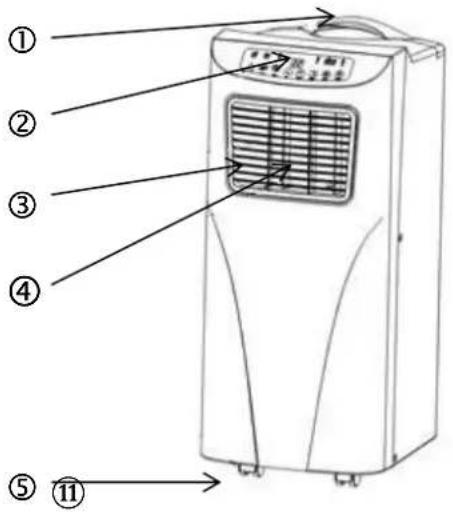

Varaosat/komponentit

1 Kädensija
2 Käyttöpaneeli
3 Ilmanpoisto
4 Tuuletin
5 Pyörät

6 Ylempi suodatinritilä
7 Poistoilmaletkun aukko
8 Virtajohdon pidike
9 Alempi suodatinritilä
10 Kumitappi
11 Kumitapin korkki
12 Virtajohto

13 Poistoilmaletku
14 Poistoilmaletkun adapteri
15 Kaukosäädin
16 Ikkunan työntölista

Asennus

Laite sijoitetaan lattialle 50 cm etäisyydelle muista kohteista, koska laitteen teho voi muuten vaikuttaa näihin huomattavasti (kuva 1).

Varoitus: Ennen laitteen käyttöönottoa laitteen pitäisi antaa olla paikoillaan pystyasennossa vähintään 24 tuntia.

Laitetta voidaan siirtää ongelmitta eri tiloihin, kuitenkin seuraavat seikat on otettava huomioon:

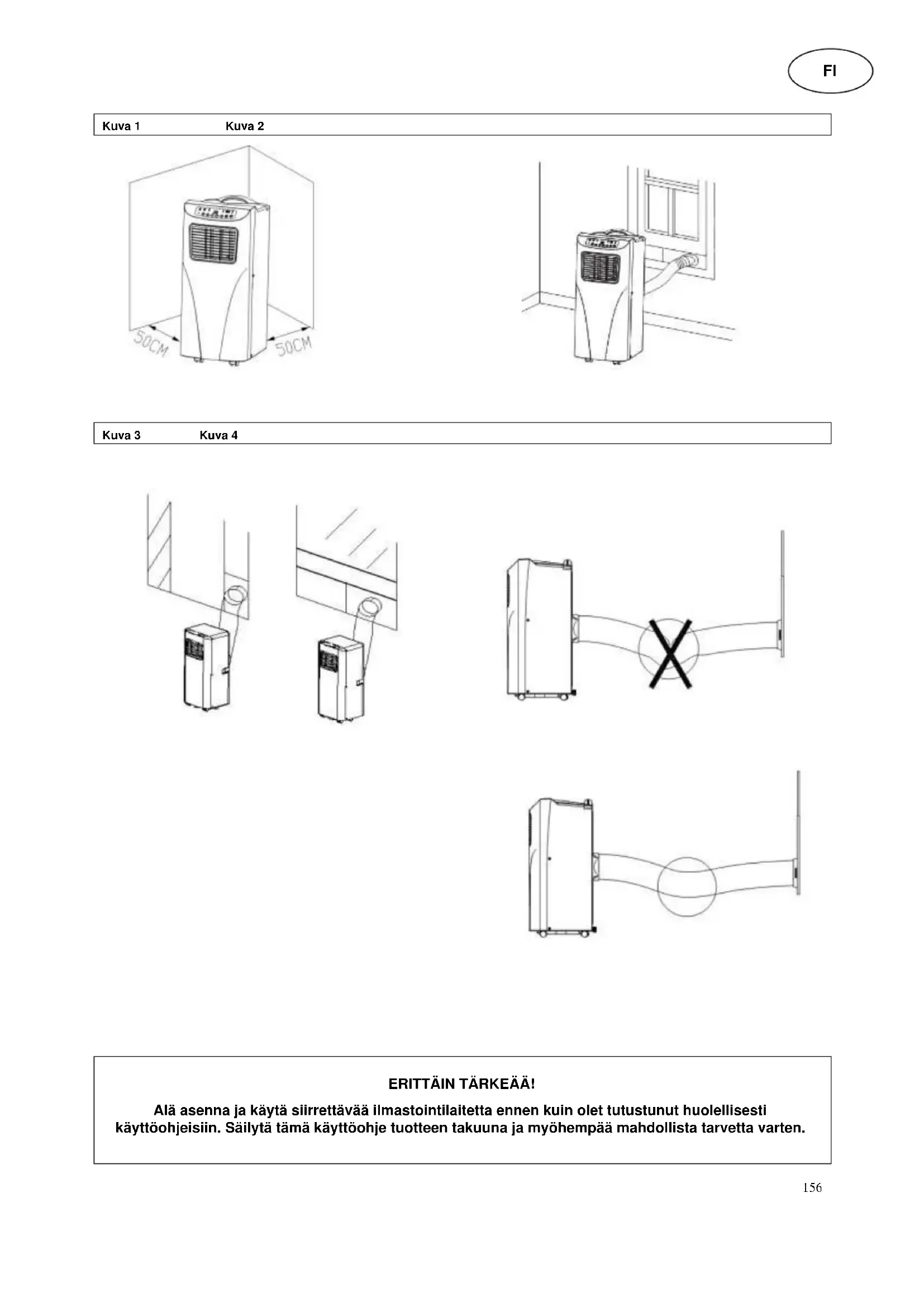

Poistoilmaletkun asennus, kuvat 2 ja 3

1) Aseta laite pistorasian lähettyville.
2) Kiinnitä adapteri poistoilmaletkun päähän.
3) Kiinnitä poistoilmanletkun toinen pää laitteen takapuolelta löytyvään vastaavaan aukkoon.
4) Kiinnitä työntölista ikkunaan. Aseta adapteri työntölistan aukkoon.
5) Liitä verkkopistoke pistorasiaan (220-240VAC, 50 Hz).

Mahdollisia asennusvirheitä

• Pidä huolta siitä, ettei ilmanpoisto ole tukossa, jotta laite ei vaurioituisi.
• Poistoilmaletkua ei saa taittaa (kuva 4).

Käyttöpaneeli

1 Virta 11 Tuulettimen korkean nopeuden näyttö
2 Käyttötapa 12 Tuulettimen matalan nopeuden näyttö
3 Torkkutila 13 Ajastinnäyttö
4 Lämpötila - 14 Kuvaruutunäyttö
5 Lämpötila + 15 Torkkunäyttö
6 Ajastin 16 Jäähdytystilan näyttö
7 Tuuletin 17 Kosteudenpoiston näyttö 8 Kaukosäädin-vastaanotin 18 Tuulettimen tilan näyttö
9 Vesisäiliön näyttö 19 Virtanäyttö
10 Kompressorinäyttö

1. VIRTA: Paina näppäintä laitteen kytkemiseksi päälle tai pois päältä. Kun kytket laitteen päälle, laite siirtyy automaattisesti jäähdytystilaan.
2. KÄYTTÖTILA: Paina laitteen päällekytkemisen jälkeen Mode-näppäintä, jos haluat vaihtaa toimintoa jäähdytys-, kosteudenpoisto- tai tuuletustilan välillä.
3. TUULETIN: Paina tätä näppäintä laitteen päällekytkemisen jälkeen ja aseta tuulettimen toivottu nopeus.
4. LÄMPÖTILA - / LÄMPÖTILA +: Aseta laite jähdytystilaan ja aseta toivottu huonelämpötila (16-31°C) näiden näppäinten avulla.
5. TORKKUTILA: Aseta laite jäähdytystilaan ja paina tätä näppäintä, jos haluat poistua tokkutilasta tai ottaa sen käyttöön.
6. AJASTIN: Aseta laite pälle tai jätä se valmiustilaan ja paina tätä näppäintä ajastimen ajan asetttamista varten. Toivottu pälle-/päältäkytkemisaika voidaan asettaa näppäinten ▲ ja ▼ avulla (1t - 24t).

Toimintojen kuvaus

Jäähdytystila

• Kun laite kytketään päälle, seuraavat asetukset tulevat automaattisesti voimaan: Jäähdytystila, 22°C, matala tuulettimen nopeus.
• Paina näppäintä MODE jäähdytystilan asettamista varten, jäähdytystilan näyttö palaa.
• Paina näppäintä ▲ tai ▼ lämpötilan säätämiseksi (16°C - 31°C).
• Paina näppäintä VENTILATOR tuulettimen nopeuden säätämiseksi (korkea tai matala).

Tuuletustila

• Paina näppäintä MODE tuuletustilan asettamiseksi, tuuletustilan näyttö palaa.
• Paina näppäintä VENTILATOR tuulettimen nopeuden asettamiseksi (korkea tai matala).
• Lämpötilansäätöä ja torkkutilaa ei voi asettaa.

Ajastin

• Paina näppäintä TIMER päällekytkentäajan asettamiseksi. Ajastimen näyttö palaa.
• Kun painat näppäintä TIMER laitteen ollessa päällä, niin voit asettaa päältäkytkentäajan. Ajastimen näyttö ei pala enää.

Kosteudenpoistotila

• Paina näppäintä MODE kosteudenpoistotilan asettamista varten, kosteudenpoistotilan näyttö palaa.
• Lämpötilansäätöä ja torkkutilaa ei voi asettaa, tuulettimen nopeus jää automaattisesti matalaksi.

Torkkutila

• Kun painat näppäintä TORKKUTILA, tuulettimen nopeus jää automaattisesti matalaksi.
• Jos torkkutila on aktivoitu käytön aikana jäähdytystilaan, lämpötilaa nostetaan tunnin päästä 1°C:lla, kahden tunnin päästä taas 1°C:lla, jonka jälkeen se jää pysyväksi.
• Torkkutilaa ei voi säätää kosteudenpoisto- ja tuuletustilassa. Jos vesisäiliö on täynnä, siirtyy laite valmiustilaan, asetukset poistetaan ja torkkutila kytketään pois päältä.

Kompressorisuoja

- Kompressori tarvitsee käynnistysvaiheen ja se käynnistyy päälle kolme minuuttia sen jälkeen, kun laite on kytketty päälle/käynnistetty uudelleen.

TÄRKEÄÄ:

Vesisäiliön tyhjennys

Laitteessa on automaattinen vedenhöyrytysjärjestelmä. Lauhdevettä käytetään kondensaattorin jäähdyttämiseen, mikä ei vain paranna jäähdytystehoa, vaan säästää myös energiaa.

• Heti kun vesisäiliö on täynnä, kuvaruudussa palaa näyttö "W.F.", valmiustila kytkeytyy automaattisesti päälle, hälytysäänimerkki kuuluu ja kaikkien näppäinten käyttö estetään niin pitkäksi aikaa, kunnes vesisäiliö on tyhjennetty.
• Vesisäiliön tyhjentämistä varten laitteen alaosasta poistetaan vesisäiliön sulkutappi ja veden annetaan valua astiaan.
• Kytke laite pois päältä ja irrota verkkopistoke. Heti kun laite kytketään uudestaan päälle, toimii se taas tavallisella tavalla.

Puhdistus

• Varmista ennen laitteen puhdistusta, että laite on kytketty pois päältä ja irrotettu virtaverkosta.
- Älä käytä laitteen puhdistukseen bensiiniä tai muita kemikaaleja.
- Älä pidä laitetta juoksevan veden alla äläkä upota sitä veteen.

1. Ilmasuodatin

• Suodatin pitäisi puhdistaa 14 päivän väliajoin pölystä, jotta sen moitteeton toiminta voidaan taata.
• Poistaminen

Avaa ristikkko ja poista suodatin.

- Puhdistus

Puhdista suodatin haalealla vedellä ja anna sen kuivua ennen uutta käyttöä. Älä altista suodatinta auringolle.

- Asennus

Aseta suodatin takaisin ristikkoon ja sulje kansi.

2. Kotelon puhdistus

Puhdista laite haalealla vedellä ja tarvittaessa miedolla puhdistusaineella sekä käytä apuna pehmeää liinaa.

Varastointi

1. Vedä verkkopistoke ulos ja tyhjennä vesisäiliö tai poista vesi kallistamalla laitetta hieman. Aseta laite sen jälkeen käyttötilaan. Paina näppäintä Fan (puhallin) ja pidä näppäintä 5 sekuntia alhaalla, kunnes puhallin on kytkeytynyt matalammalle kierrosluvulle. Jätä tämä käyttötapa päälle puoleksi päivää, kunnes johto on kuivunut. Näin laitteen sisällä oleva yksikkö voi kuivua eikä se pääse homehtumaan.
2. Kytke laite pois päältä ja vedä verkkopistoke irti.
3. Kierrä johto rullalle ja kiinnitä se pidikkeeseen.
4. Irrota poistoilmaletku laitteesta ja säilytä sitä huolellisesti.
5. Aseta laite pahvilaatikkoon ja vie se kuivaan paikkaan säilöön.
6. Poista kauko-ohjauslaitteen paristot ja laita ne turvalliseen säilytyspaikkaan.

Vikailmoitukset

Älä yritä itse asentaa / rakentaa / korjata yksikköä. Virheellinen työ voi sähköiskun, vesivuoto, tulipalo tai vastaavat. aiheuttaa.

Vikailmoitus	Syy	Ratkaisu
1. Laite ei käynnisty, vaikka näppäintä POWER on painettu	Ei virtaa	Työnnä pistoke pistorasiaan ja käynnistä laite
	Vesisäiliö täynnä, hälytysvalo vilkkuu	Muuta asetuksia
2. Laite kytkeytyy aina uudestaan ja uudestaan päälle.	Tähän on syynä huoneen avoimet ikkunat ja ovet tai huoneen muut lämpölähteet (aiheuttavat lämpötilan heittelyä).	Sulje kaikki ovet ja ikkunat, poista lämpölähteet.
	Suora auringonvalo	Aseta laite varjoon tai suojaa se vetämällä verhot ikkunan eteen
	Poistoletkua ei ole liitetty tai se on tukossa	Liitä tai puhdista poistoletku
	Ilmantulojohto on tukossa	Puhdista tukkeutuneet kohdat
3. Laite on liian kovaääninen	Alusta ei ole tasainen	Aseta laite tasaiselle alustalle
4. Kompressori ei toimi	Lämpõsuojatoiminto on päällä.	Kytke laite pois päältä ja käynnistä se uudellaan 30 minuutin kuluttua.

Varaosat ja lisävarusteiden tilaaminen (nopea ja helppo tilaus)

Voit tilata varaosia ja lisävarusteita IMPULS-laitteeseesi paikalliselta myyjältä. Lisäksi löydät kotisivuiltamme

www.suntec-wellness.de

lisätietoa yksittäisistä lisävarusteista ja tietoa nopeasta ja helposta tavasta tilata varaosia.

Lisäksi sivuiltamme löytyy lisätietoa (esim. FAQ, varaosaluettelot, dokumenttien lataaminen, jne.) IMPULS-laitteestasi.

NimlEAN	Kuvaus	Toimintapiirustus
Air-Block Klima-Sail4250058312099	Kaikenlaisiin ikkunoihin ja oviin sopiva purjekangas. Purjekangas kiinnitetään kuten hyttysverkko liimanauhalla ja sitä käytetään vetoketjun kanssa. Ikkunan tai oven voi sulkea aina.
Air-Extension-sarja4250058312105	Maailanlaajuinen uutuus, jonka avulla voi ilmastoida melkeinpä jokaisen kotisi nurkan, riippumatta siitä, mihin ilmastointilaite on sijoitettu. Voi pidentää poistoilmaletkua erityisen propellin avulla 5 metriä.
IMPULS Wall-Kit4250058312471	Clean closing of a wall or wall boring from inside and outside with connection element for the air hose.
Window-Kit4250058312013	Sliding seal of window and connection adapter for air hose, especially for sliding windows.

Kun kyseessä on valituksia

• Haluatko valittaa laite, voit tehdä sen 24 kuukauden kuluessa ostopäivästä (kuitti).
  • Vapaa vaihto tai korjaus jätetään ennen väärästä tuote manipulointia.
• Viat osia ja tarvikkeiden sekä puhdistus-, huolto tai vaihtaminen mainittujen osat ovat siis maksullisia.

• Jos haluat tehdä reklamaation, joten tuokaa koko yksikkö alkuperäisessä pakkauksessa ja ostotodistuksen kanssa jälleenmyyjälle. Joutuisa ja kätevä palvelu rekisteri, vieraile sivustolla myös www.suntec-wellness.de ja oppia lisää.

• Ei ostotodistus ei yleensä ilmaiseksi korjaamista tai vaihtamista.

• Jos kantelun on analoginen meidän käyttöehdot, kaikki viat laitteen tai sen lisävarusteita johtuu materiaali- tai valmistusvirheet korjaamalla tai, valintamme, korvaamalla laitteen.
• Vahinko lisävarusteita ei automaattisesti johda maksuttoman vaihtamisen koko yksikön. Näissä tapauksissa, ota yhteyttä jälleenmyyjään. Lasin rikkoutuessa tai rikkoutuminen muoviosien on aina maksu.
• Jälleenmyyjän tai korjauksen jälkeen takuuhuollon voi suorittaa korjauksia kustannuksia.

Ohjeita ympäristönsuojelun kannalta

Kun tuotteen elinikä päättyy, ei tätä tuotetta saa hävittää muiden kotitalousjätteiden mukana, vaan se pitää toimittaa sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen. Tuotteen päältä, käyttöohjeesta ja pakkauksesta löytyvä symboli kertoo tästä. Materiaali voidaan kierrättää niistä löytyvien merkintöjen mukaan. Kun kierrätät vanhoja laitteita tai materiaaleja, tuet omalta osaltasi tärkeällä tavalla ympäristömme suojelua. Paikallisesta kunnallistoimistosta saat lisätietoa vastaavista kierrätyspisteistä.
