NÁVOD NA OBSLUHU Klimatronic Impuls Plus SUNTEC

- Prosím, uistite sa, že zariadenie je vo zvislej polohe.

Neinštalujete a nepoužívajte mobilné klimatizačné zariadenie skôr, ako ste si dôkladne neprečítali tento návod na obsluhu. Prosím uchovajte si tento návod na obsluhu pre prípad záruky za výrobok a tiež ako príručku.

Pozor!

Toto zariadenie je možné používat' deti vo veku od 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými a duševnými schopnost'ami, alebo nedostatkom skúseností a znalostí, pokial' im nebol poskytnutý dohl'ad alebo inštrukcie týkajúce sa používania spotrebiča bezpečným spôsobom a nebezpečenstvo rozumiet' zapojit'. Upratovanie a údržba užívatel' nesmie vykonávat' deti bez dozoru.

• Prístroj je určená len na požitie vo vnútri.
• Prístroj neuvádzajte do prevádzky, ak siet'ový kábel, zástrčka alebo samotný prístroj vykazuje poškodenie.
• Zariadenie nesmie byť pripojené k porušenej zásuvke. Pred uvedením do prevádzky dbajte na to, aby bol prístroj správne nainštalovaný.
• Neprevádzkujte prístroj v blízkosti otvoreného ohňa.
• Nevystavujte prístroj priamemu slnečnému svetlu.
• Prístroj vypnite skôr, ako vytiahnete siet'ovú zástrčku.
• Sietovú zástrčku vytiahnite zo zásuvky skôr, ako budete prístroj čistit', premiestňovať, alebo pokial' ho nebudete používať dlhší čas.
• Prístroj čistite iba spôsobom popísanom v tomto návode.
• Prístroj je nutné pripojit' k dokonale umiestnenej zásuvke (220-240VAC, 50 Hz).
• Prístroj nesmie byt' používaný bez dozoru. Prístroj vypnite, aj ked' miestnost' opúšt'ate len na krátky čas.

• Ak chcete prerušit' prívod napätia, net'ahajte za kábel, ale za zástrčku.

• Neprevádzkujte prístroj v prostredí, v ktorom môže striekat' olej alebo voda.

• Prístroj neprevádzkujte v blízkosti vane, sprchy, bazénu alebo práčovne.
• Nikdy nestrkajte prsty, ceruzky alebo iné predmety, ked' stráž Kedykol'vek je pripojený napájací kábel, zvlášť pri behu.
• Klimatizačnú jednotku je potrebné skladovat' a prepravovat' vždy v zvislej polohe. V prípade pochybností odporúčame počkat' minimálne 24 hodín a až potom klimatickú jednotku opät' zapnút'.
• Zabezpečte, aby prívod aj odvod vzduchu neboli blokované. Bitte stellen Sie sicher, dass das Gerät aufrecht steht.
• Aby ste sa vyhli poškodeniu prístroja, používajte len výrobcom ponúkané náhradné diely a diely príslušenstva.
• Nikdy neopravujte zariadenie sami seba, ak je to nutné opravy, prosím, kontaktujte svojho predajcu.
• Nikdy nepoužívajte zástrčku zo zásuvky ako vypínač pre spustenie a vypnutie klimatizačnej jednotky. Pomocou dodaného POWER vypínač umiestnený na ovládacom paneli.
• Dbajte na to, aby bol siet'ový kábel správne uzemnený.
• Aby sa predchádzalo nebezpečenstvu, musí byt' poškodený siet'ový kábel vymenený výrobcom, jeho zákazníckym servisom či podobne kvalifikovaným pracovníkom.

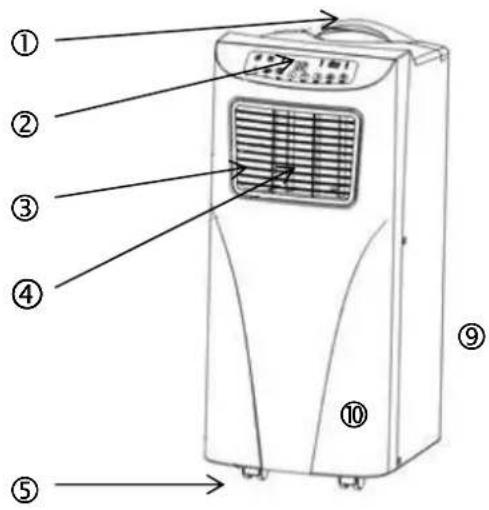

Označenie náhradných dielov/komponent

11 kryt gumovej zátky

10 gumová zátka

12 elektrický kábel

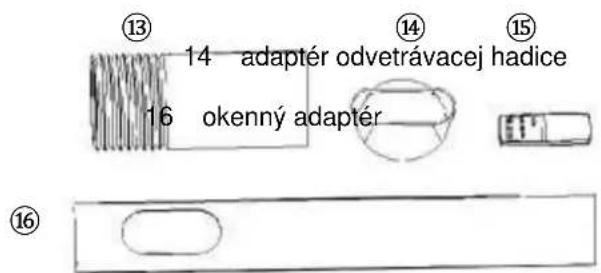

13 14 adaptér odvetrávacej hadice 16 okenný adapter 15 16

13 odvetrávacia hadica

Prístroj by mal stát na podlahe vo vzdialenosti 50 cm od ostatných objektov, pretože tieto môžu silne ovplyvňovat’ jeho výkon (obr. 1).

Upozornenie: Pred použitím tohto zariadenia by ste ho mali nechat' stát' aspoň 24 hodín vo vzpriamenej polohe.

Prístrojom sa dá bez problémov pohybovať medzi miestnosťami, rešpektujte však nasledujúce pokyny.

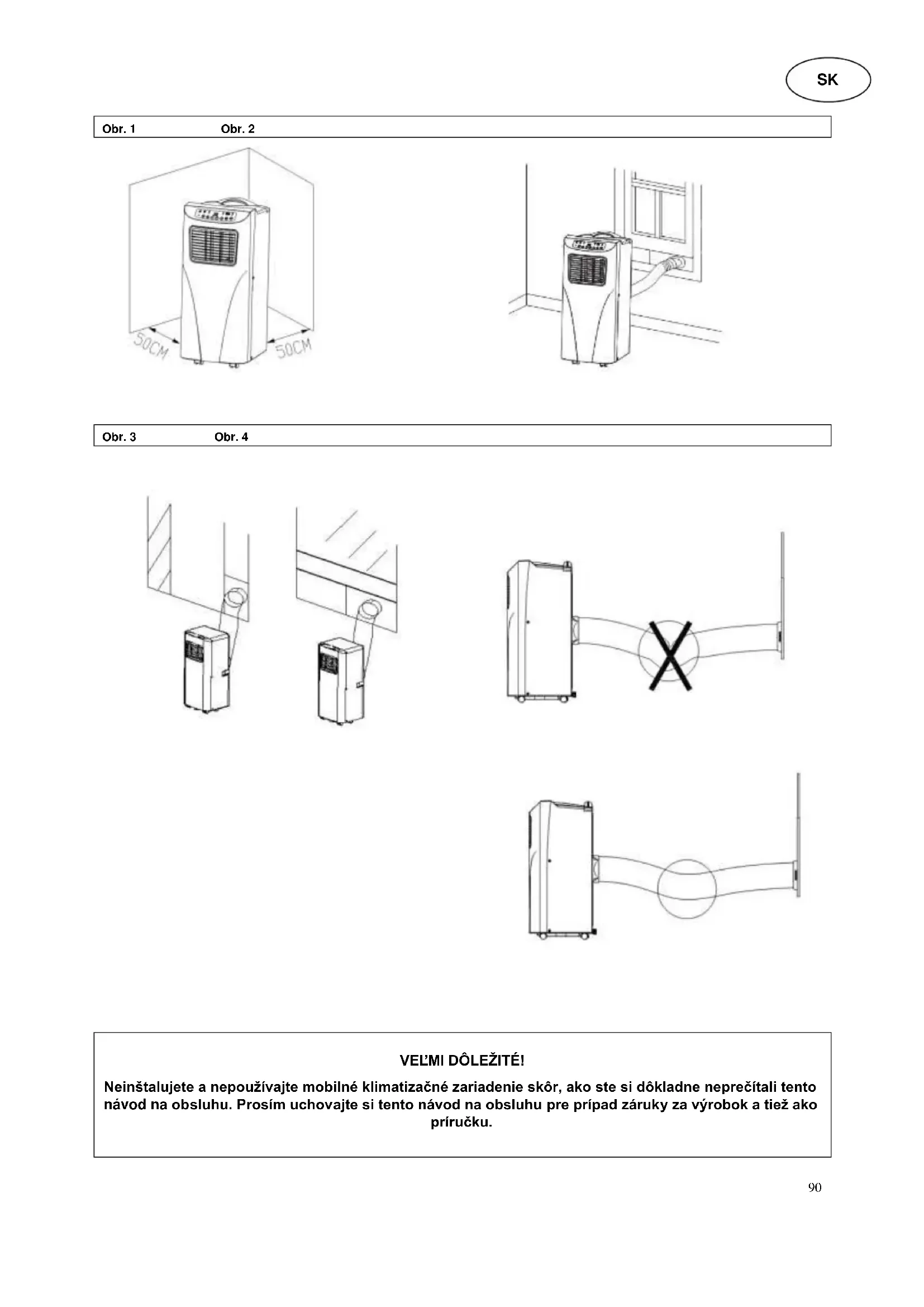

Inštalácia odvetrávacej hadice, obr. 2 a 3

1) Zariadenie prosím umiestnite do blízkosti zásuvky.
2) Na jeden koniec odvetrávacej hadice pripevnite adaptér.
3) Druhý koniec odvetrávacej hadice pripevnite do príslušného otvoru na zadnej strane prístroja.
4) Do okna pripevnite okenný adaptér. Adaptér odvetrávacej hadice zastrčte do otvoru okenného adaptéra.
5) Zastrčte sieťovú zástrčku do zásuvky (220-240VAC, 50 Hz).

Možné chyby pri inštalácii

• Aby ste predchádzali poškodeniu prístroja, dbajte na to, aby nebol blokovaný jeho výstup vzduchu.
• Odvetrávacia hadica nesmie byt' zlomená (obr. 4).

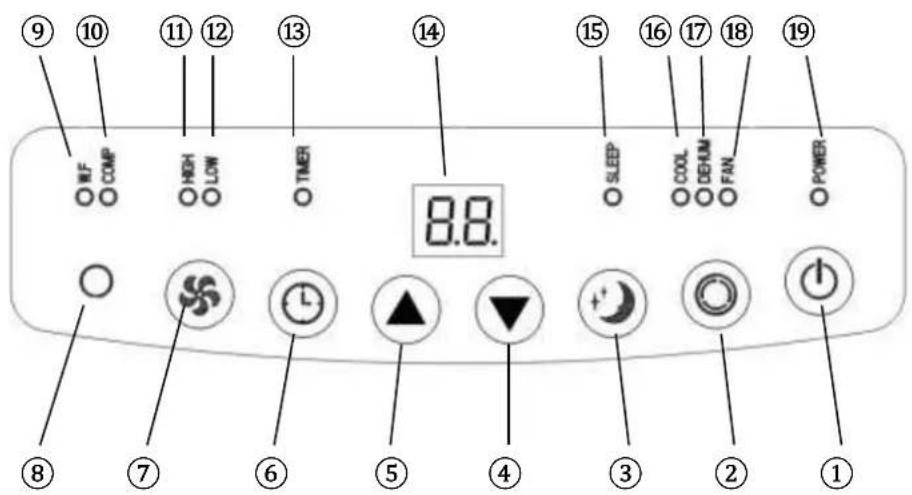

Ovládací panel

⑨ ⑩ ⑪ ⑫ ⑬ ⑭ OWF O COMP O HIGH O LOW O TIMER 14 8.8. ⑮ O SLEEP ⑯ COOL ⑰ CREAM ⑱ FAN ⑲ POWER ⑳ ④ ⑤ ⑥ ⑦ ⑧ ⑨ POWER

1 ZAP/VYP

11 indikátor vysokej rýchlosti ventilátora

2 režim

12 indikátor nízkej rýchlosti ventilátora

3 režim spánku

8 prijímač dial'kového ovládania

9 indikátor stavu naplnenia zásobníka vody

19 indikátor napätia

10 indikátor kompresora

1. ZAP/VYP: Stlačením tohto tlačidla prístroj zapínate, príp. vypínate. Pri zapnutí sa prístroj automaticky nachádza v režime chladenia s nízkou rýchlost'ou ventilátora.
2. REŽIM: Po zapnutí prístroja stlačte tlačidlo režimu pre volbu medzi režimom chladenia, odvlhčovania alebo prevetrávania.
3. VENTILÁTOR: Po zapnutí prístroja stlačte toto tlačidlo a nastavte požadovanú rýchlost' otáčania ventilátora.
4. TEPLOTA - / TEPLOTA +: Prístroj nastavte do režimu chladenia a pomocou týchto tlačidiel nastavte požadovanú teplotu v miestnosti (16-31°C).
5. REŽIM SPÁNKU: Prístroj nastavte do režimu chladenia a stlačte tlačidlo, aby ste aktivovali, príp. deaktivovali režim spánku.
6. TIMER: Prístroj zapnite alebo nechajte v pohotovostnom režime a stlačte toto tlačidlo, aby ste mohli nastavit timer (časovač). Požadovaný čas zapnutia, prípadne vypnutia môžete nastavit tlačidlami ▲a ▼ (1h - 24h).

Popis funkcií

Režim chladenia

• Pri zapnutí sa prístroj automaticky uvedie do chodu s určenými nastaveniami: Režim chladenia, 22°C, nízka rýchlost' ventilátora.
• Pre nastavenie režimu chladenia stlačte tlačidlo MODE (REŽIM), svieti indikátor režimu chladenia.
• Pre nastavenie teploty (16 – 31°C) stlačte tlačidlá ▲ alebo ▼.
• Pre nastavenie rýchlostí ventilátora stlačte tlačidlo VENTILÁTOR (vysoká nebo nízka).

Režim ventilátora

• Pre nastavenie režimu ventilátora stlačte tlačidlo MODE (REŽIM), svieti indikátor režimu ventilátora.
• Pre nastavenie rýchlostí ventilátora stlačte tlačidlo VENTILÁTOR (vysoká alebo nízka).
• Teplotu a režim spánku nie je možné nastavit'.

Timer (časovač)

• V pohotovostnom režime stlačte tlačidlo TIMER, aby ste mohli nastavit čas zapnutia. Sveti indikátor timeru.
• Pri zapnutom prístroji stlačte tlačidlo TIMER, aby ste mohli nastaviť čas vypnutia. Zhasne indikátor timeru.

Režim odvlhčovania

• Pre nastavenie režimu odvlhčovania stlačte tlačidlo MODE (REŽIM), svieti indikátor režimu odvlhčovanie.
• Teplotu a režim spánku nie je možné nastavit', rýchlost' otáčania ventilátora ostáva automaticky nízka.

Režim spánku

• Stlačte tlačidlo REŽIM SPÁNKU, rýchlost' otáčania ventilátora zostáva automaticky nízka.
• Pri aktivácii režimu spánku za prevádzky zariadenia v režime chladenia sa teplota o hodinu neskôr zvýši o 1 °C, o dve hodiny neskôr o ďalší 1°C a potom zostane konštantná.
• Režim spánku nie je možné nastaviť pri režimoch odvlhčovania a ventilátora. Ak je plný zásobník vody, prístroj sa prepne do pohotovostného režimu, nastavenia sú zrušené a režim spánku je deaktivaný.

Ochrana kompresora

- Kompresor vyžaduje rozbiehaciu fázu a nabehne tri minúty po zapnutí/novom spustení zariadenia.

DÔLEŽITÉ:

Prístroj disponuje automatickým systémom odparovania vody. Kondenzačná voda sa používa na chladenie kondenzátora, čo nie len zvyšuje chladiaci výkon, ale aj šetrí energiu.

• Len čo je zásobník na vodu plný, na displeji sa rozsvieti "W.F.", automaticky sa zapne pohotovostný režim, zaznie výstražný zvukový signál a dôjde k zablokovaniu funkcie všetkých tlačidiel, dokým nie je vyprázdnený zásobník na vodu.
• Pre vypustenie zásobníka vody odstráňte vypúšťaciu zátku na spodnej strane prístroja a vodu nachajte vytiečť do nejakej nádoby.
• Prístroj vypnite a vytiahnite sieťovú zástrčku. Po novom spustení bude prístroj celkom normálne fungovat'.

Čistenie

Návod:

1. Pred čistením prístroja alebo filtra sa presvedčte, či je prístroj vypnutý a odpojený od elektrickej siete.
2. Na čistenie nepoužívajte benzín ani iné chemikálie.
3. Prístroj nesmiete držat pod tečúcou vodou a ani ho neponárajte do vody.

1. Vzduchový filter

Otvorte mriežku a vyberte filter.

- Čistenie

Vyčistite filter vlažnou vodou a nechajte pred opätovným zabudovaním do prístroja ho nechajte vyschnúť.

Nevystavujte filter slnečnému žiareniu.

- Zabudovanie

Filter opät' vložte do mriežky a zavrite kryt.

2. Čistenie krytu

Čistite vlažnou vodou a príp. jemným čistiacim prostriedkom pomocou mäkkej handričky.

Uloženie

1. Sieťovú zástrčku prístroja vytiahnite zo zásuvky a vyprázdnite zásobník na vodu alebo vodu vypustite l'ahký naklonením prístroja. Potom zariadenie uveďte do stavu prevádzky. Stlačte tlačidlo Fan (ventilátor) a ponechajte ho stlačené po dobu 5 sekúnd, až prístroj prepne na nízke otáčky ventilátora. V tomto režime prístroj ponechajte pol dňa, až vedenie vyschne. Vnútorná jednotka tak môže vyschnúť a nebude plesniviet.
2. Prístroj vypnite a vytiahnite siet'ovú zástrčku.
3. Naviňte kábel a upevnite ho na jeho držiaku.
4. Z prístroja demontujte odvetrávaciu hadicu a bezpečne ju uložte.
5. Prístroj umiestnite do plastového obalu a uložte ho na suché miesto.
6. Vyberte batérie z dial'kového ovládania a bezpečne ich uložte.

Chybné hlásenia

Prístroj sami neopravujte alebo nedemolujte. Nevhodnou opravou sa môže prístroj stať nepoužitelným, môže zaniknúť nárok na záruku a taký postup môže dokonca viest’ k trvalým poškodeniam užívatel’a alebo klimatizácie ako takej!

Chybné hlásenie	Príčina	Riešenie
1. Prístroj sa po stlačení tlačidla POWER (zapnút/vypnút') nenaštartuje.	Bez energie	Zasuňte zástrčku do zásuvky a zapnite prístroj
	nádrž na vodu je plná, svieti výstražná kontrolka	Vyprázdnite nádrž na vodu.
2. Prístroj sa stále znovu zapína.	Okná a dvere sú otvorené, d'alšie zdroje tepla v miestnosti (vedie ku kolísaniu teploty).	Zavrite všetky okná a dvere, odstráňte zdroj tepla.
	Priame slnečné lúče.	Prístroj umiestnite do tieňa alebo zatiahnite závesy.
	Odvetrávacia hadica nie je pripojená alebo je blokovaná.	Pripojte alebo vyčistite odvetrávaciu hadicu.
	Blokovaný prívod vzduchu.	Prečistite upchaté miesto.
3. Prístroj je príliš hlučný	plocha, na ktorej je umiestnený, nie je rovná	Umiestnite prístroj na rovnú plochu.
4. Nebeží kompresor	Aktivovaná funkcia tepelnej ochrany.	Prístroj prosím vypnite a znovu ho zapnite po 30 minútach.

Náhradné diely a príslušenstvo (rýchly a pohodlný odber)

Náhradné diely a príslušenstvo pre prístroj IMPULS si môžete zaobstarat' cez lokálnu obchodnú sieť. Navyše nájdete na našej webovej stránke:

www.suntec-wellness.de

doplňujúce údaje k jednotlivým výrobkom príslušenstva a tiež informácie o rýchlom a pohodlnom odbere náhradných dielcov.

Takisto tu nájdete podrobné informácie (napr. FAQ – často kladené otázky, dokumenty na stiahnutie, atd.) týkajúce sa prístroja IMPULS.

NázovEAN	Popis	Funkčný náčrt
Air-Block Klima-Sail4250058312099	Plachta univerzálnepoužiteľná pre všetkydruhy okien a dverí.Fixuje sa podobne akopri siet’ke proti hmyzusuchým zipsom a otvára sa klasickýmzipsom. Okno alebo dvere sa dajúkedykol'vek zavriet.

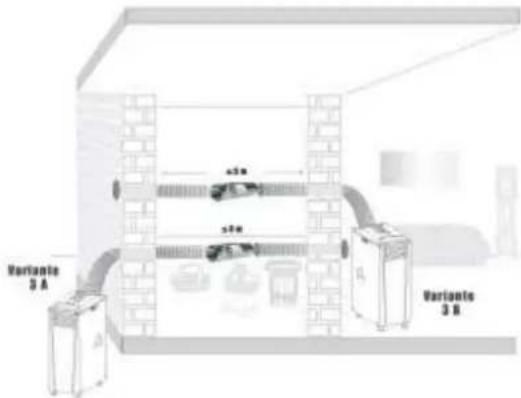

Air-Extension-Kit4250058312105	Svetová novinka, za pomoci ktorej môžete klimatizovať takmer každý kútik domu, pričom je jedno, kde je klimatizačná jednotka umiestnená. Za pomoci špeciálnej vrtule môžete hadicu na odvádzanie vzduchu predlžit’ o 5 m.
Window-Kit4250058312013	Posuvné okno tesnenia a vzduchové hadice adaptér pre pripojenie, najmä pre posuvné okná.

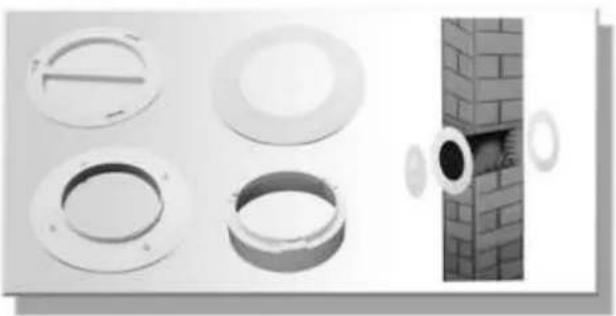

IMPULS Wall-Kit4250058312471	Čisté koniec stene alebo okna dieru vo vnútri a mimo so spojovacím prvkom pre vzduchové hadice.

Pre prípad reklamácie

• V prípade, že by ste chceli zariadenie reklamovať, môžete tak urobit' v priebehu 24 mesiacom od dátumu nákupu (platobný doklad).
• Bezplatná výmena alebo oprava je v prípade predchádzajúcej neodbornej manipulácie s výrobkom vylúčená.
• Závady dielov, podliehajúce rýchlemu opotrebovaniu, spotrebný materiál, ako i vyčistenie, údržba alebo výmena menovaných dielov je následne spoplatnená.
• V prípade uplatňovania záruky prineste prosím prístroj v pôvodnom obale a s dokladom o kúpe k Vášmu predajcovi. Za účelom aktuálneho a pohodlného nahlásenia služby, prosím navštívte našu webovú stránku www.suntec-wellness.de a dozviete sa viac.
• Bez dokladu o nákupe nebude zo zásady prevedená bezplatná oprava či výmena.
• V prípade, že reklamácia prebieha v súlade s našimi ustanoveniami pre servis, budú všetky závady prístroja alebo príslušenstvo spôsobené závadou materiálu alebo pri výrobe odstránené cestou bezplatnej opravy alebo, podľa nášho uváženia, výmenou prístroja.
• Poškodenie dielov príslušenstva nevedie automaticky k bezplatnej výmene celého prístroja. V týchto prípadoch kontaktujte Vášho špecializovaného predajcu. Rozbitie skla alebo dielov z plastickej hmoty je vždy spoplatnené.
• Po uplynutí záruky môže špecializovaný predajca alebo servis prevádzat' opravy na Vaše náklady.

EU Prehlásenie o zhode

Prístroj zodpovedá zásadným požiadavkám Európskej únie na zdraví a bezpečnosť. EÚ Prehlásenie o zhode je základom pre označenie CE tohto prístroja.

S vydaním tohto návodu k obsluhe naberajú svoju platnosť všetky doterajšie návody na obsluhu. SUNTEC, SUNTEC Wellness, KLIMATRONIC a logo slnka sú registrované známky. © 2016/01 SUNTEC WELLNESS GMBH

Smernice ERP

U tejto vysoko kvalitnej mobilnej jednokanálovej klimatizačnej jednotky sa podľa nariadenia a smernice Európskej únie, najmä novej smernice ERP 626/2011 jedná o "lokálne klimatizačné zariadenie".

Chladiace medium

(CE) N 842/2006: Toto klimatizačné zariadenie obsahuje chladiace médium R410A. Množstvo chladiaceho média však činí menej ako 1 kg a nachádza sa v uzatvorenom chladiacom obehu. Chladiace médium síce nevykazuje žiadny potenciál pri degradácii ozónom, je ale podľa Kjótskeho protokolu tzv. skleníkovým plynom a môže tak prispievať ku globálnemu otepľovaniu, pokiaľ sa dostane do atmosféry. Preto len školení technici s certifikátom pre chladiace média môžu prevádzat’ plnenie, príp. vyprázdňovanie. Vaše klimatizačné zariadenie Suntec nemusí byt’ doplňované pri riadnom používaní a nepoškodenom obehu chladiaceho média.

GWP: R410A (R32/125: 50:50): 1975

Informácie k ochrane životného prostredia

Tento produkt nesmie byt na konci svojej životnosti zneškodnený cez bežný komunálny odpad, ale musí byt odovzdaný speciálnemu zbernému dvoru na recykláciu elektrických a elektronických zariadení. Upozorňuje na to symbol nachádzajúci sa na výrobku, na návode na obsluhu alebo na obale. Použité materiály možno recyklovať v súlade s ich označením. Recykláciou, materiálnym zhodnotením alebo inou formou sekundárneho zhodnotenia starých prístrojov významne prispejete k ochrane životného prostredia. Prosím zistite si na Vašom obecnom úrade príslušné zberné miesta.

Zaväzujeme sa v priebehu tejto záručnej doby 24 mesiacov opravit' Vaše zariadenie bezplatne, prípadne, dat bezplatne Vášmu špecializovanému predajcovi k dispozícii náhradné dicly, ak zlyhanie nastane v dôsledku poškodenia materiálu alebo chyby pri továrenskej výrobe. Ďalšie nároky voči nám sú vylúčené. Neručíme za poškodenia zapríčinené vyššou mocou, neprimeraným zaobchádzaním, nedodržaním návodu, opotrebovaním alebo pri preprave.

Tento list je platný len s prislúchajúcim dokladom o zaplatení.

V prípade servisu prineste zakúpený výrobok Vášmu špecializovanému predajcovi.

Popis tovaru:

Sériové číslo:

Meno kupujúceho:

Dátum zakúpenia:

Pečiatka a podpis špecializovaného predajcu:

Výrobca:

Suntec Wellness s.r.o

Holzstraße 2

40221 Düsseldorf

Nemecko

Záruční listina
