INSTRUKCJA OBSŁUGI Klimatronic Impuls Plus SUNTEC

9 Donja rešetka filtera

11 Kapica gumenog čepa

Przed dokładnym przeczytaniem instrukcji obsługi prosimy, aby nie instalować ani nie wykorzystywać przenośnego klimatyzatora. Prosimy przechowywać niniejszą instrukcję obsługi w razie ewentualnych roszczeń gwarancyjnych oraz jako zbiór informacji o produkcie.

Uwaga!

To urządzenie może być używane przez dzieci w wieku od 8 lat i powyżej oraz osób o ograniczonej sprawności fizycznej, sensorycznej i psychicznych lub braku doświadczenia i wiedzy, jeśli zostały one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia w sposób bezpieczny i zrozumieć zagrożenia zaangażować. Czyszczenie i konserwacja użytkownik nie musi być wykonane przez dzieci bez nadzoru.

• Urządzenie jest przeznaczone tylko do użytku w pomieszczeniach.
• Nie używać urządzenia, jeżeli przewód sieciowy, wtyczka lub samo urządzenie wykazuje uszkodzenia.
• Urządzenia nie wolno podłączać do uszkodzonego gniazda elektrycznego. Przed uruchomieniem należy upewnić się, że urządzenie jest prawidłowo zainstalowane.
• Urządzenia nie należy używać w pobliżu otwartych źródeł ognia.
• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych.
• Prosimy najpierw zawsze wyłączać urządzenia, a dopiero potem wyciągać wtyczkę z gniazdka elektrycznego.

• Wtyczkę należy wyciągnąć z gniazdka elektrycznego przed czyszczeniem, magazynowaniem urządzenia lub w przypadku wyłączenia go z eksploatacji na dłuższy czas.

• Urządzenie wolno czyścić tylko w sposób opisany w tej instrukcji.

• Urządzenie należy podłączyć do prawidłowo uziemionego gniazdka elektrycznego (220–240 V AC, 50 Hz).
• Urządzenia po włączeniu nie wolno pozostawiać bez nadzoru. Należy je wyłączyć, nawet jeżeli z pomieszczenia wychodzi się tylko na krótko.
• Należy zawsze ciągnąć za wtyczkę, a nie za przewód, by odciąć zasilanie w energię elektryczną.
• Urządzenia nie należy używać w otoczeniu, w którym może dochodzić do rozpryskiwania oleju lub wody.
• Nie należy użytkować urządzenia w pobliżu łazienki, natrysku, basenu kąpielowego lub w salonie kąpielowym.
• Nigdy nie wkładaj palców, ołówków lub innych przedmiotów, choć strażnik, gdy jest podłączony wtyk zasilania, szczególnie podczas jazdy.
• Klimatyzator należy zawsze przechowywać i transportować w pozycji pionowej. W razie wątpliwości zalecamy, aby odczekać przynajmniej 24 godziny z ponownym włączeniem klimatyzatora.
• Prosimy zapewnić, aby otwór wlotowy i wylotowy wentylacji nie został zablokowany.
• Urządzenie należy użytkować zawsze na poziomej powierzchni.
• Należy stosować tylko oferowane przez producenta części zamienne i akcesoria, by uniknąć uszkodzeń urządzenia.

• Nigdy nie naprawiaj urządzenia samodzielnie, czy naprawa jest konieczna, należy skontaktować się ze sprzedawcą.

• Nigdy nie należy używać wtyczki z gniazdka jako przełącznik, aby uruchomić i wyłączyć urządzenie klimatyzatora. Użyj dostarczonego POWER przełącznik znajdujący się na panelu sterowania.

• Zwrócić uwagę na to, czy przewód zasilający jest prawidłowo uziemiony.
• Jeżeli uszkodzeniu uległ przewód zasilający, to aby uniknąć zagrożenia, jego wymiany powinien dokonać producent lub jego serwis bądź inna wykwalifikowana osoba.

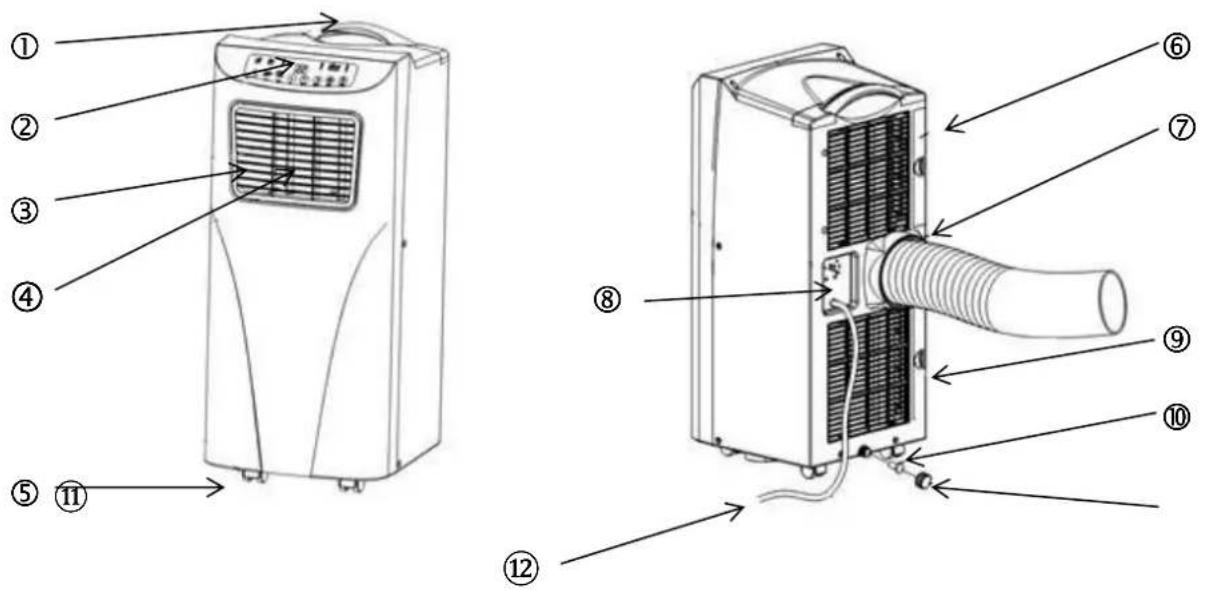

Oznaczenie części zamiennych / komponentów

1 Uchwyt
2 Panel obsługi
3 Wylot powietrza
4 Wentylator
5 Kółka

6 Górna kratka filtra

7 Otwór na wąż powietrza wylotowego

8 Uchwyt przewodu elektrycznego

9 Dolna kratka filtra

10 Gumowy korek

11 Ośłona gumowego korka

12 Przewód elektryczny

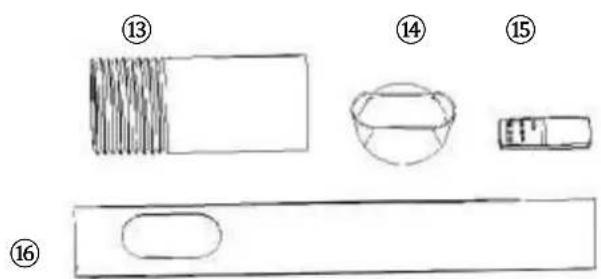

13 Wąż powietrza wylotowego
14 Adapter do węża powietrza wylotowego
15 Pilot zdalnego sterowania
16 Listwa okienna

Instalacja

Urządzenie należy ustawiać na podłodze w odległości 50 cm od innych przedmiotów, ponieważ mogą one silnie wpływać na wydajność urządzenia (il. 1).

Ostrzeżenie: urządzenie przed użyciem należy pozostawić ustawione pionowo przez co najmniej 24 godziny.

Urządzenie można bez problemu przenosić z jednego pomieszczenia do innego pomieszczenia, należy przy tym jednak przestrzegać następujących wskazówek:

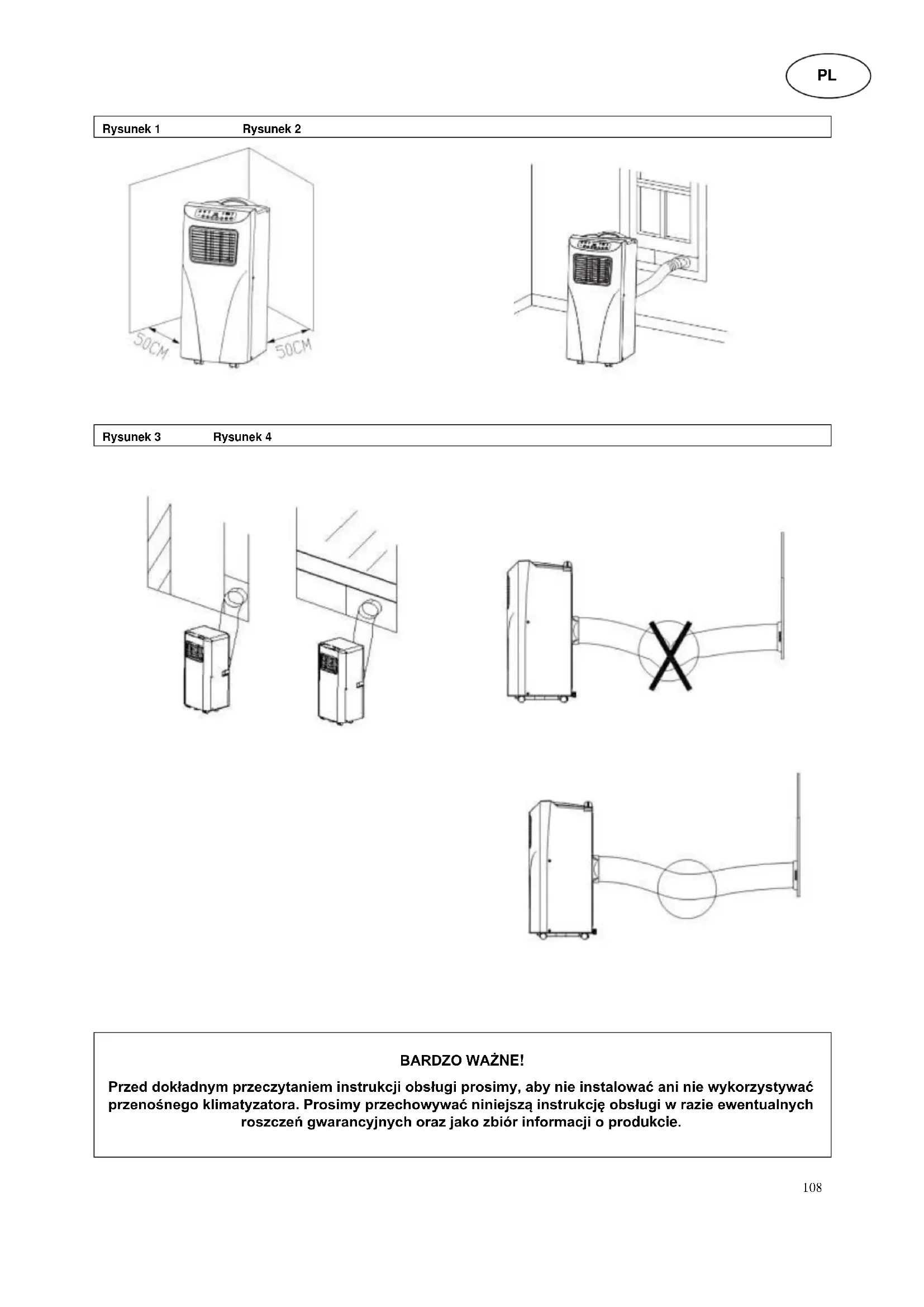

Instalacja przewodu powietrza wylotowego, il. 2 i 3

1) Urządzenie ustawić w pobliżu gniazdka elektrycznego.
2) Zamocować adapter na końcu węża powietrza wylotowego.
3) Zamocować drugą końcówkę węża powietrza wylotowego w odpowiednim otworze z tyłu urządzenia.
4) Zamocować listwę okienną w oknie. Włożyć adapter do otworu w listwie okiennej.
5) Podłączyć wtyczkę sieciową do gniazdka elektrycznego (220–240 V AC, 50 Hz).

Możliwe błędy podczas instalacji

• Należy zwrócić uwagę, by wylot powietrza nie był zablokowany, by uniknąć uszkodzenia urządzenia.
• Wąż powietrza wylotowego nie może być pozaginany (il. 4).

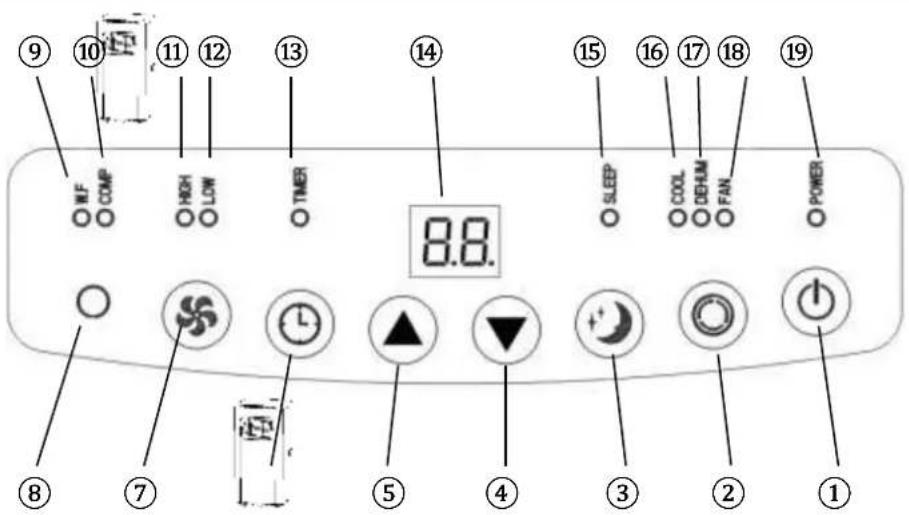

Panel obsługi

⑨ ⑩ ⑪ ⑫ ⑬ ⑭ O N F O COMP O HIGH O LOW O TIMER 14 8.8. ⑮ O SLEEP ⑯ COOL ⑰ DEHAM ⑱ O FAN ⑲ O POWER ⑳ ⑦ ⑧ ⑤ ④ ③ ② ①

1 Włącznik / wyłącznik (Power)
2 Tryb
3 Tryb nocny (Sleep)
4 Temperatura -
5 Temperatur +
6 Programator czasu
7 Wentylator
8 Odbiornik zdalnego sterowania
9 Wskaźnik zbiornika wody

11 Wskaźnik dużej prędkości wentylatora
12 Wskaźnik małej prędkości wentylatora
13 Wskaźnik programatora czasu (Timer)
14 Wyświetlacz
15 Wskaźnik trybu nocnego
16 Wskaźnik trybu chłodzenia
17 Wskaźnik trybu odwilżania
18 Wskaźnik trybu wentylatora
19 Wskaźnik zasilania w energię elektryczną

10 Wskaźnik sprężarki

1. POWER: przycisk ten służy do włączania lub wyłączania urządzenia. Urządzenie po włączeniu uruchamia się automatycznie w trybie chłodzenia z małą prędkością wentylatora.
2. TRYB: po włączeniu urządzenia należy nacisnąć przycisk trybu, by wybrać tryb chłodzenia, odwilżania lub wentylatora.
3. WENTYLATOR: po włączeniu urządzenia należy nacisnąć ten przycisk i ustawić żądaną prędkość wentylatora.
4. TEMPERATURA - / TEMPERATURA +: ustawić urządzenie w trybie chłodzenia i za pomocą tych przycisków ustawić żądaną temperaturę w pomieszczeniu (16–31°C).
5. TRYB NOCNY: ustawić urządzenie w trybie chłodzenia i nacisnąć ten przycisk, by włączyć lub wyłączyć tryb nocny.
6. PROGRAMATOR CZASU: włączyć urządzenie lub pozostawić je w trybie gotowości i nacisnąć ten przycisk, by ustawić programator czasu. Przyciskami ▲i ▼ ustawić żądany czas włączenia lub wyłączenia (1–24 h).

Opis funkcji

Tryb chłodzenia

• Po włączeniu urządzenie uruchamia się automatycznie z zadanymi ustawieniami: tryb chłodzenia, 22°C, mała prędkość wentylatora.
• Nacisnąć przycisk TRYB, by ustawić tryb chłodzenia — zaświeci się wskaźnik trybu chłodzenia.
• Nacisnąć przyciski ▲lub ▼, by ustawić temperaturę (16–31°C).
• Nacisnąć przycisk WENTYLATOR, aby ustawić prędkość wentylatora (duża lub mała).

Tryb wentylatora

• Nacisnąć przycisk TRYB, by ustawić tryb wentylatora — zaświeci się wskaźnik trybu wentylatora.
• Nacisnąć przycisk WENTYLATOR, aby ustawić prędkość wentylatora (duża lub mała).
• Nie można ustawić temperatury i trybu nocnego.

Programator czasowy

• W trybie gotowości nacisnąć przycisk PROGRAMATORA CZASU, by ustawić czas włączenia. Świeci wskaźnik programatora czasu.
• Gdy urządzenie jest włączone, nacisnąć przycisk PROGRAMATORA CZASU, by ustawić czas wyłączenia. Wskaźnik programator czasu przestaje świecić.

Tryb odwilżania

• Nacisnąć przycisk TRYB, by ustawić tryb odwilżania — zaświeci się wskaźnik trybu odwilżania.
• Nie można ustawić temperatury i trybu nocnego, prędkość wentylatora pozostanie automatycznie mała.

Tryb nocny

• Nacisnąć przycisk TRYB NOCNY — prędkość wentylatora pozostanie automatycznie mała.
• Jeżeli tryb nocny zostanie uruchomiony podczas trybu chłodzenia, temperatura po godzinie zostanie zwiększona o 1°C, po dwóch godzinach o kolejny 1°C i następnie pozostanie na stałym poziomie.
• Trybu nocnego nie można ustawić w trybie odwilżania i wentylatora. Jeżeli zbiornik wody jest pełen, włącza się tryb gotowości, następuje skasowanie ustawień i wyłączenie trybu nocnego.

Ochrona sprężarki

- Sprężarka wymaga fazy rozruchu i uruchamia się trzy minuty po włączeniu / restarcie urządzenia.

WAŻNE:

Opróżnianie zbiornika wody

Urządzenie posiada automatyczny układ odparowywania wody. Woda kondensacyjna jest wykorzystywana do chłodzenia sprężarki, co nie tylko zwiększa wydajność chłodzenia, ale także pozwala oszczędzić energię.

• Gdy zbiornik wody jest pełen, na wyświetlaczu pojawia się wskazanie „W.F.”, automatycznie włącza się tryb gotowości, rozlega się sygnał alarmowy i wszystkie przyciski pozostają zablokowane do momentu opróżnienia zbiornika.
• Aby opróżnić zbiornik wody, należy wyjąć korek spustowy na spodzie urządzenia i spuścić wodę do

pojemnika.

- Wyłączyć urządzenie i wyciągnąć wtyczkę sieciową z gniazdka elektrycznego. Po ponownym uruchomieniu urządzenia będzie ono działać normalnie.

Czyszczenie

• Przed czyszczeniem urządzenia lub filtra należy upewnić się, że urządzenie jest wyłączone i odłączone od sieci elektrycznej.
• Do czyszczenia urządzenia nie należy stosować benzyny ani innych środków chemicznych.
• Urządzenia nie należy trzymać pod strumieniem bieżącej wody ani zanurzać w wodzie.

1. Filtr powietrza

- Filtr należy oczyszczać z pyłu co 14 dni, aby zapewnić niezawodne działanie urządzenia.

- Demontaż Otworzyć kratkę i wyjąć filtr.

- Czyszczenie Filtr należy czyścić letnią wodą i pozostawić do wysuszenia przed ponownym założeniem. Prosimy nie wystawiać filtra na działanie promieni słonecznych.

- Montaż Filtr należy ponownie włożyć do kratki i zamknąć osłonę.

2. Czyszczenie obudowy

Wyczyścić urządzenie letnią wodą i ewentualnie łagodnym środkiem czyszczącym, używając miękkiej ściereczki.

Przechowywanie

1. Wyciągnij wtyczkę zasilającą i opróżnij pojemnik na wodę lekko pochylając urządzenie. Następnie włącz klimatyzator. Naciśnij przycisk Fan (wentylator) i przytrzymaj go przez 5 sekund, do czasu, gdy urządzenie przełączy się na niskie obroty. Pozostaw urządzenie w tym trybie pracy na pół dnia, aby osuszyć przewody klimatyzatora. W ten sposób zostanie usunięta wilgoć z wnętrza urządzenia i nie ulegnie on zapleśnieniu
2. Wyłącz urządzenie i wyciągnij wtyczkę zasilająca z gniazda.
3. Zwiń kabel i przymocuj go na uchwytach.
4. Odłącz wąż odprowadzający powietrze od urządzenia i przechowuj go w bezpiecznym miejscu.
5. Włóż urządzenie do plastikowej torby i przechowuj je w suchym miejscu.
6. Wyciągnij baterie z pilota zdalnego sterowania i przechowuj je w bezpiecznym miejscu.

Komunikaty o błędach

Nie próbuj samodzielnie zainstalować / build / naprawy urządzenia. Uszkodzony może pracować porażenie prądem, wyciek wody, ognia lub podobne. spowodować.

Komunikat o błędzie	Przyczyny	Usuwanie
1. Urządzenie nie uruchamia się po naciśnięciu przycisku POWER Das Gerät startet nicht	Brak zasilania	Włóż wtyczkę do gniazdka i włączyć urządzenie
	Zbiornik wody pełen, miga lampka alarmowa	Opróżnić zbiornik wody
2. Urządzenie stale się załącza.	Okna i drzwi są otwarte, w pomieszczeniu znajdują się inne źródła ciepła (powoduje to wahania temperatury)	Zamknąć wszystkie okna i drzwi, usunąć źródła ciepła
	Bezpośrednie nasłonecznienie	Ustawić urządzenie w cieniu lub zaciągnąć zasłony
	Wąż powietrza wylotowego nie jest podłączony lub drożny	Podłączyć lub udrożnić wąż powietrza wylotowego
	Dopływ powietrza zablokowany	Wyczyścić zapchane miejsce
3. Urządzenie pracuje za głośno	Na głośność pracy urządzenia może wpływać wentylator i sprężarka. Ponadto negatywny wpływ na głośność pracy urządzenia ma także nierówne miejsce ustawienia (np. podłogapokryta wykładziną dywanową).	Należy upewnić się, że urządzenie zostało ustawione na równym podłożu.
4. Sprężarka nie załącza się	Funkcja ochrony termicznej jest włączona.	Wyłączyć urządzenie i uruchomić je ponownie po ok. 30 minutach.

Części zamienne i akcesoria (szybciej i wygodniej)

Części zamienne i akcesoria do urządzenia IMPULS można nabyć w lokalnym punkcie sprzedaży. Dodatkowo na naszej stronie internetowej

www.suntec-wellness.de

znajda Państwo szczegółowe informacje o poszczególnych produktach oraz szybkim i wygodnym zakupie części zamiennych.

Również tam znajdą Państwo szczegółowe informacje o urządzeniu IMPULS (np. FAQ, listy części zamiennych, dokumenty do pobrania itp.).

Nazwa EAN	Opis	Szkic funkcjonalny
Air Block Klima Sail 4250058312099	Końcówka uniwersalna do wszystkich typów okien i drzwi. Jak w przypadku moskitiery, mocuje się ją taśmą klejąca i obsługuje zamkiem błyskawicznym. Okno lub drzwi można zamknąć w każdej chwili.
Air Extension Kit 4250058312105	Światowa nowość, dzięki której można klimatyzować niemal każdy zakątek domu, niezależnie od miejsca ustawienia klimatyzatora. Przewód powietrza wylotowego można przedłużyć o 5 metrów za pomocą specjalnego propelera.

Window Kit4250058312013	Uszczelka okienna i adapter podłączeniowy do przewodu powietrza do okien przesuwnych.		[XYH]
IMPULS Wall Kit	Czyste przyłącze otworu w ścianie lub oknie od wewnątrz i z zewnątrz z elementami łączymi do przewodu powietrza.

Rozporzadzenie w sprawie peoduktowwykorzystujących energie

Przenośny jednokanałowy klimatyzator wysokiej jakości zgodnie z przepisami i rozporządzeniami europejskimi, w szczególności nowego rozporządzania w sprawie produktów wykorzystujących energię 626/2011 stanowi „klimatyzator lokalny”.

Czynnik chlodniczy

(CE) N 842/2006: Klimatyzator zawiera czynnik chłodniczy R410A. Ilość czynnika chłodzącego jest mniejsza niż 1 kg i znajduje się w zamkniętym obiegu chłodzenia. Czynnik chłodniczy nie wykazuje wprawdzie potencjalnej zdolności do ozonolizy, jednakże według protokołu z Kioto stanowi tzw. gaz cieplarniany i może przyczyniać się do globalnego ocieplenia klimatu po przedostaniu się do atmosfery. Z tego względu wyłącznie autoryzowani technicy serwisu, posiadający kwalifikacje w zakresie tego czynnika chłodniczego, mogą uzupełniać poziom czynnika chłodniczego lub opróżniać klimatyzator z czynnika chłodniczego. Klimatyzator Suntec nie wymaga uzupełniania czynnika chłodniczego pod warunkiem prawidłowego wykorzystywania urządzenia oraz szczelnego obiegu czynnika chłodniczego.

GWP: R410A (R32/125: 50:50): 1975

Wskazówki dotyczące ochrony środowiska

Produktu nie wolno po zakończeniu okresu użytkowania utylizować ze zwykłymi odpadami z gospodarstwa domowego. Należy go oddać w punkcie recyklingu urządzeń elektrycznych i elektronicznych. Wskazuje na to symbol na produkcie, w instrukcji użytkowania lub na opakowaniu. Materiały nadają się do ponownego wykorzystania zgodnie z ich oznaczeniem. Dzięki utylizacji, ponownemu użyciu materiałów i innym formom ponownego wykorzystania starych urządzeń mają

Państwo ważny wkład w ochronę środowiska naturalnego. Informacje o właściwym punkcie recyklingowym uzyskają Państwo w administracji gminy.
