BRUKSANVISNING Klimatronic Impuls Plus SUNTEC

Installera eller använd inte din klimatanläggning, innan du noggrant läst igenom denna bruksanvisning. Behåll bruksanvisningen för en ungefärlig produktgaranti och som referens.

Observera!

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk och mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna inblandade. Rengöring och användarunderhåll ska inte göras av barn utan tillsyn.

• Enheten är endast avsedd för användning inomhus.
• Använd inte apparaten om det finns brister eller defekter i nätkabeln, kontakten eller apparaten själv.
• Enheten får inte anslutas till ett defekt vägguttag. Kontrollera att enheten är korrekt installerad innan den tas i drift.
• Använd inte enheten i närheten av öppna eldhärdar.
• Exponera inte enheten för direkt solljus.
• Stäng av apparaten innan du drar ut nätkontakten.
• Dra ut nätkontakten innan du rengör eller ställer undan apparaten. Dra också ut nätkontakten om apparaten inte ska användas en längre tid.
• Rengör apparaten enbart på det sätt som beskrivs i anvisningarna.
• Apparaten ska anslutas till ett felfritt och jordat vägguttag (220-240VAC, 50 Hz).
• Apparaten får inte användas utan tillsyn. Stäng av apparaten även om du bara lämnar rummet för en kort stund.
• Dra alltid i kontaktenheten och inte i kabeln när du vill

bryta strömförsörjningen till apparaten.

- Använd inte enheten i en miljö där det kan spruta olja eller vatten.

- Använd inte enheten i närheten av bad, dusch, simbassäng eller i en tvättstuga/tvättomat.

- För aldrig in fingrar, pennor eller andra föremål men vakten när nätkontakten är ansluten, speciellt när du kör.

- Klimatanläggningen måste alltid förvaras och Transporteras upprätt. Vid osäkerhet rekommenderar vi att vänta minst 24 timmar tills klimatanläggningen kopplas in.

- Säkerställ, att ventilationens in- och utlopp inte blockeras.

- Använd alltid enheten på en horisontell yta, för att undvika att vatten rinner ut.

- Använd enbart de reserv- och tillbehörsdelar som tillverkaren rekommenderar, för att undvika skador på apparaten.

- Reparera aldrig enheten själv Om en reparation är nödvändig, kontakta din återförsäljare. Använd den medföljande POWER på kontrollpanelen.

- Se till att nätkabeln är korrekt jordad.

- Om nätkabeln är defekt måste den för att undvika fara bytas ut av återförsäljaren eller dennes kundtjänst alternativt av en lika kvalificerad fackman.

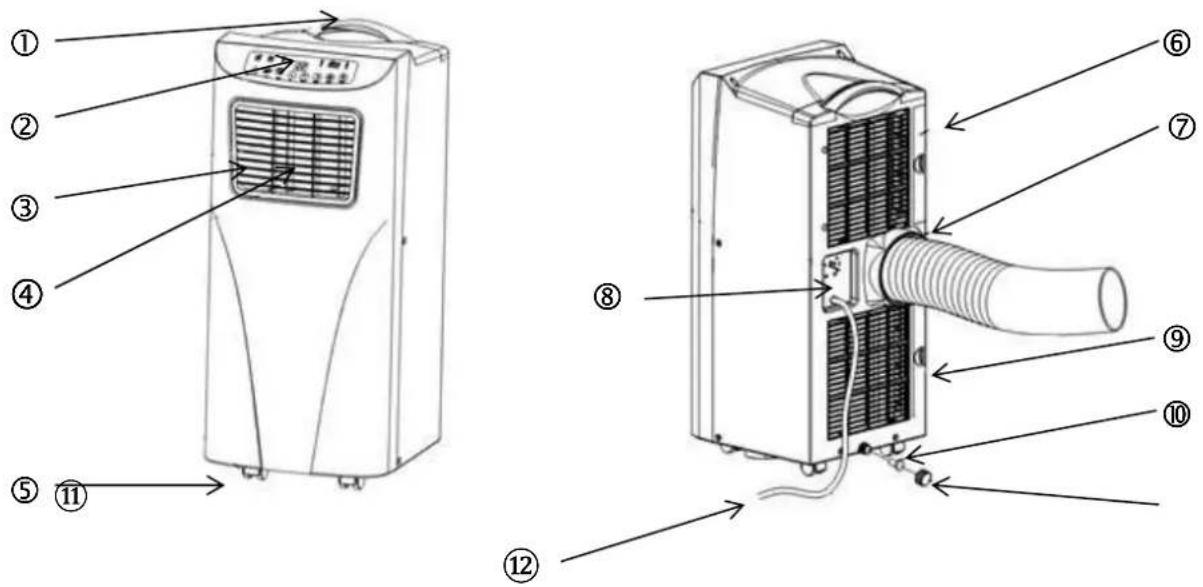

Beteckning på reservdelar och komponenter

1 handtag
2 kontrollpanel
3 luftutlopp
4 fläkt
5 hjul

6 övre filtergaller
7 fränluftsslang öppning
8 nätkabelhållare
9 nedre filtergaller
10 gummipropp
11 hölje gummipropp
12 nätkabel

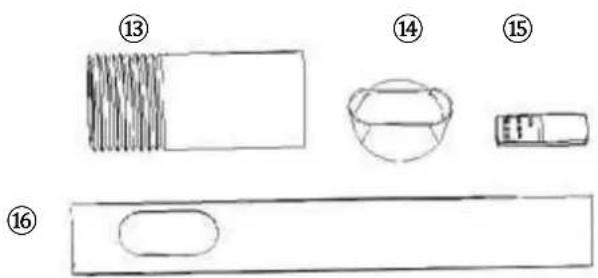

13 frånluftslang
14 frånluftslang adapter
15 fjärrstyrning
16 skjubar list för fönster

Installation

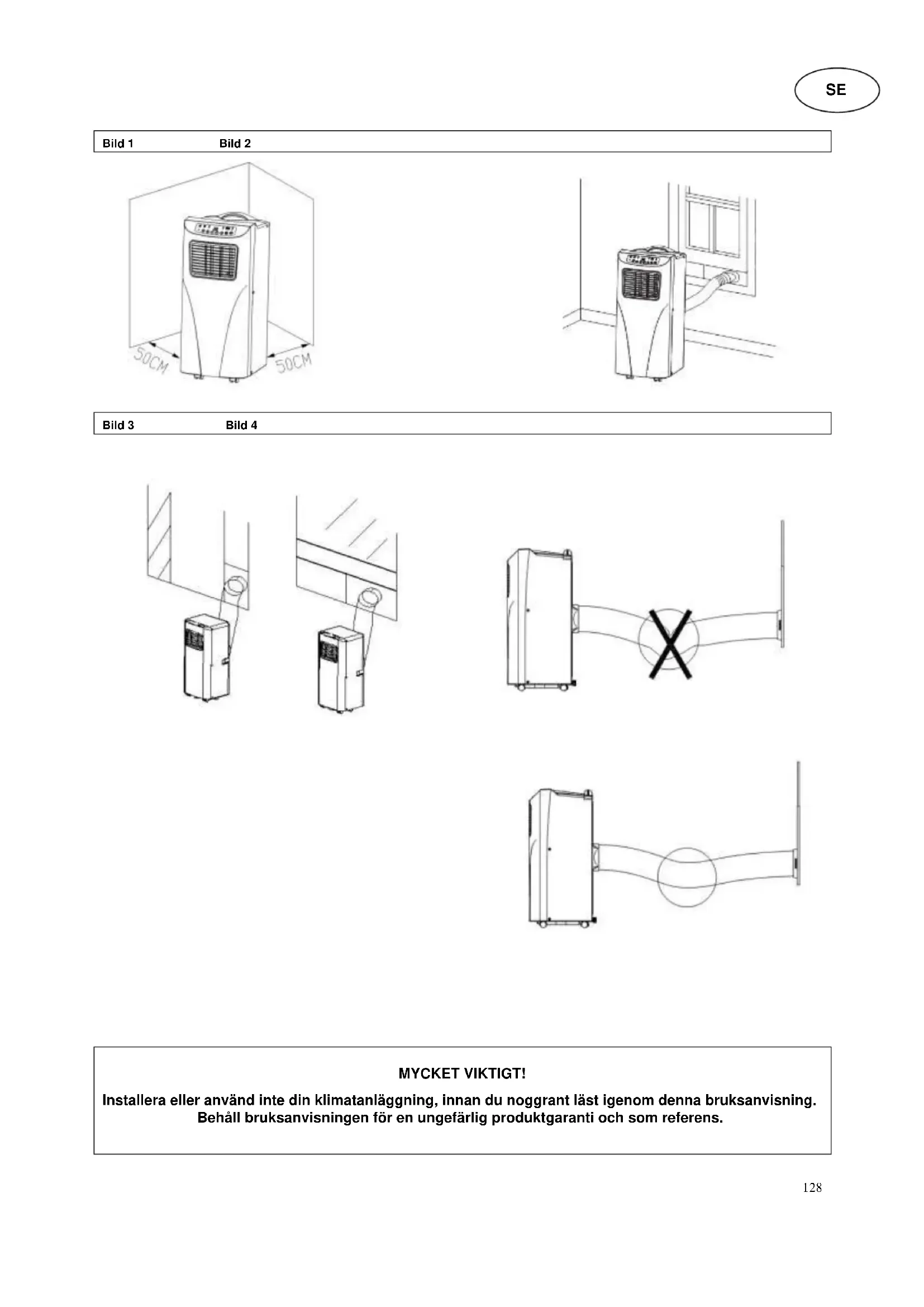

Apparaten ska stå på golvet på ett avständ på minst 50 cm från andra föremål eftersom dessa annars väsentligt kan påverka apparatens prestanda (bild 1).

Varning: Innan apparaten tas i drift måste den stå upprätt i minst 24 timmar.

Apparaten kan utan problem flyttas mellan olika rum, var ändå uppmärksam på följande:

Installation av frånluftslangen, bild 2 och 3

1) Ställ apparaten i närheten av ett vägguttag.
2) Fäst adaptern i frånluftsslangens ena ände.
3) Fäst frånluftslangens andra ände i motsvarande öppning på apparatens baksida.
4) Fäst den skjubara listen i fönstret. Stoppa in adaptern i öppningen på den skjutbara listen.
5) Stoppa in nätkontakten i vägguttaget (220-240VAC, 50 Hz).

Möjliga fel som kan uppstå vid installation

- Se till att luftutloppet inte är blockerat, för att undvika skador på apparaten.

- Frånluftslangen får inte böjas eller kinkas (bild 4).

Kontrollpanel

1 power (på/av) 11 Indikator för hög fläkthastighet

2 läge 12 indikator för låg fläkthastighet

3 viloläge 13 timer-indikator

4 temperatur - 14 bildskärmvisning

5 temperatur + 15 viloläge-indikator

6 timer 16 kylningsläge-indikator

7 fläkt 17 avfuktningsläge-indikator

8 fjärrstyrning-mottagare 18 fläktläge-indikator

9 vattentank-indikator 19 på/av-indikator

10 kompressor-indikator

1. POWER (på/av): Tryck på knappen för att slå på resp- stänga av apparaten. Vid påslagningen startar apparaten automatiskt i kylningsläge med låg fläkthastighet.

2. MODUS (läge): När apparaten är påslagen kan du välja önskat läge (kylning, avfuktning eller fläkt) genom att trycka på lägesknappen.

3. VENTILATOR (fläkt): När apparaten är påslagen kan du välja önskad hastighet på fläkten genom att trycka på den här flätkknappen.

4. TEMPERATUR - / TEMPERATUR +: Ställ in apparaten i kylningsläget och välj den önskade rumstemperaturen (16-31 °C) med hjälp av de här knapparna.

5. SCHLAFMODUS (viloläge): Ställ in apparaten i kylningsläget och tryck på knappen för att aktivera eller koppla ur viloläget.

6. TIMER: Slå på apparaten eller ställ den i standbyläge och tryck på den här knappen för att ställa in timern. Du kan ställa in den önskade påslagnings- resp. avstängningstiden (1h-24h) med hjälp av pilknapparna ▲ och ▼.

Beskrivning av funktionerna

Kylningsläge

• Vid påslagningen startar apparaten automatiskt med de förinställda inställningarna: kylningsläge, 22 °C, låg fläkthastighet.
• Tryck på knappen MODE (läge) för att ställa in kylningsläget. Kylningsläge-indikatorn tänds.
• Tryck på pilknapparna ▲ eller ▼ för att ställa in temperaturen (16 °C-31 °C).
• Tryck på knappen VENTILATOR (fläkt) för att ställa in fläktens hastighet (hög eller låg).

Fläktläge

• Tryck på knappen MODE (läge) för att ställa in fläktläget. Fläktläge-indikatorn tänds.
• Tryck på knappen VENTILATOR (fläkt) för att ställa in fäktens hastighet (hög eller låg).
• Temperaturinställning och viloläge kan inte ställas in.

Timer

• I standby-läget trycker du på TIMER-knappen för att ställa in påslagningstiden. Timer-indikatorn tänds.
• När apparaten är påslagen trycker du på TIMER-knappen för att ställa in avstängningstiden. Timer-indikatorn släcks.

Avfuktningsläge

• Tryck på knappen MODE (läge) för att ställa in avfuktningsläget. Avfuktningsläge-indikatorn tänds.
• Temperaturinställning och viloläge kan inte ställas in, fläkthastigheten förblir automatiskt låg.

SCHLAFMODUS (viloläge)

• Tryck på knappen SCHLAFMODUS (viloläge), fläkthastigheten förblir automatiskt låg..
• Om viloläget aktiveras när apparaten är i drift i kylningsläget, höjs temperaturen en timme senare med 1 °C. Två timmar senare höjs den med ytterligare 1 °C och förblir sedan konstant.
• Viloläge kan inte ställas in under avfuktnings- och fläktlägena. Om vattentanken är full aktiveras standbyläget, inställningar raderas och viloläget stängs av.

Kompressorskydd

- Kompressorn behöver en startfas och startar därför tre minuter efter att apparaten slås på respektive startas på nytt.

VIKTIGT:

Tömning av vattentanken

Apparaten har ett automatiskt vattenförångningssystem. Kondensvatten används för att kyla kondensatorn. Detta både höjer kylningseffekten och sparar energi.

• Så snart vattentanken är full lyser "W.F." på bildskärmen, standby-läget slås på automatiskt, en larmsignal ljuder och alla knappar spärras tills vattentanken är tömd.
• För att tömma vattentanken sätter du en behållare under apparaten, tar bort avloppsproppen på apparatens undersida och låter vattnet rinna ut i behållaren.
• Stäng av apparaten och dra ut nätkontakten. När apparaten startas på nytt kommer den att fungera som vanligt.

Rengöring

• Säkerställ att enheten kopplats från och skiljts från elnätet innan rengöring av enheten eller dess filter.
• Använd ingen bensin eller andra kemikalier för rengöring av enheten.
• Håll inte enheten under rinnande vatten, och doppa den inte i vatten

1. Luftfilter

• Filtret ska rengöras från damm med 14 dagars mellanrum, för att en felfri användning ska säkerställas.
• Demontering
  Öppna gittret och ta ur filtret.
• Rengöring
  Rengör filtret med ljummet vatten, och låt torka innan det sätts in igen. Exponera inte filtret för sol.
• Montering
  Sätt in filtret i gittret igen, och slut höljet.

2. Rengöring av höljet

Rengör enheten med ljummet vatten och ev. med ett milt rengöringsmedel.

Ta en mjuk trasa till hjälp.

Förvaring

1. Dra ur kontakten och töm vattentanken eller tömma vattnet genom att luta apparaten något. Då du sätter enheten i driftläge. Tryck på fläktknappen (fan) och håll in knappen i 5 sekunder tills växlar enheten till låg fläkthastighet. Låt det här läget för halv dag tills raden har torkat. Sålunda är den inre enheten torka och inte mögligt.
2. Stäng av strömmen och dra ur nätsladden.
3. Böj inte kabeln och fäst den i bekvämligheten av fixering.
4. Koppla bort luftslangen från enheten och förvara den på ett säkert ställe.
5. Placera enheten i en låda och ta den till en torr plats
6. Ta ut batterierna ur fjärrkontrollen och hålla dem säkra.

Felmeddelande

Försök inte att själv installera / bygga / reparera enheten. Felaktig arbetet kan elstötar, vattenläckage, brand eller liknande. orsaka.

Felmeddelande	Orsak	Avhjälpande
1. Enheten startar inte efter tryck på knappen POWER	Ingen ström	Sätt i kontakten i vägguttaget och slå på enheten
	Vattentanken full, alarmlampan blinkar	Töm vattentanken
2. Apparaten startar om hela tiden.	Fönster och dörrar står öppna, det finns andra värmekällor i rummet (leder till temperaturförändringar).	Stäng alla fönster och dörrar, undanröj värmekällor.
	Direkt solljus.	Ställ apparaten i skuggan eller dra för gardinerna.
	Frånluftslangen är inte ansluten alternativt är den blockerad.	Anslut eller rengör frånluftslangen.
	Blockerat luftinlopp.	Rengör tilltäppta ställen.
3. Enheten är för högljudd	Underlaget är inte jämnt	Placera enheten på en jämn uppställningsplats
4. Kompressorn går inte igång.	Termoskyddsfunktionen är aktiverad.	Stäng av apparaten och starta den igen efter ca 30 minuter.

Reservdelar och tillbehörsöverdrag (snabbt och bekvämt överdrag)

Reservdelar och tillbehör till din IMPULS-enhet går bra att skaffa genom den lokala handeln. På vår hemsida

http://www.suntec-wellnes.de

finns mer information om de olika tillbehörsprodukterna och information om våra snabba och bekväma reservdelsleveranser.

Där hittar du även ytterligare information (t.ex. FAQ, reservdelslistor, dokumentnedladdningar, etc) för din IMPULS-enhet.

Namn EAN	Beskrivning	Funktionsskiss
Air-Block Klima-Sail 4250058312099	Ett universellt insättningsbart segel för alla slags fönster och dörrar. Det fixeras med tejp som ett fluggaller och används med dragkedja. Fönstret eller dörren kan alltid stängas.

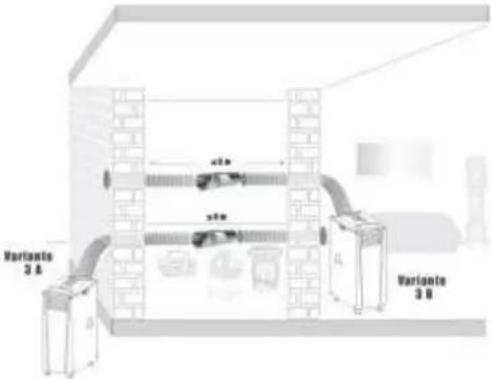

Air-Extension-Kit 4250058312105	En världsnyhet med vilken du klimatiserar näranog alla vrår i ett hus, varvid det inte spelar någon roll var klimatanläggningen placeras. Du kan även förlänga frånluftsslangen 5 meter med en speciell propeller.
IMPULS Wall-Kit 4250058312471	Clean closing of a wall or wall boring from inside and outside with connection element for the air hose.
Window-Kit4250058312013	Sliding seal of window and connection adapter for air hose, especially for sliding windows.

Vid slutet av sin livslängd får den här produkten inte avfallshanteras som vanligt hushållsavfall, utan måste lämnas vid en uppsamlingspunkt för återvinning av elektriska och elektroniska apparater. Det indikeras av symbolen på produkten, bruksanvisningen eller av förpackningen. Materialet ska återvinnas enligt sin märkning. Med återanvändning, materialåtervinning eller andra former av återvinning av gamla apparater åstadkommer du ett viktigt bidrag till skydd av vår miljö. Fråga dina lokala myndigheter om korrekt återvinningsplats.
