MANUAL DE UTILIZARE Klimatronic Impuls Plus SUNTEC

Vă rugăm să nu instalați și să nu utilizați aparatul dumneavoastră de climatizare mobil, fără să fi citit anterior cu atenție acest manual de utilizare. Vă rugăm, păstrați acest manual de utilizare pentru obținerea eventualelor pretenții de garanție și pentru consultarea ulterioară.

Atentie!

Acest aparat poate fi utilizat de copii cu vârste cuprinse între 8 ani și peste și persoanele cu capacități fizice, senzoriale și mentale reduse sau lipsa de experiență și cunoștințe în cazul în care au fost supravegheate și instruite cu privire la utilizarea aparatului de în condiții de siguranță și să înțeleagă riscurile implicat. Produse de curatare si intretinere utilizator nu se face de către copii fără supraveghere.

• Aparatul este adecvat numai pentru utilizarea în spații închise.
• Nu utilizati aparatul în cazul în care cablul de alimentare, stecherul sau chiar aparatul prezintă defectiuni.
• Se interzice racordarea aparatului la o priză defectă. Înainte de punerea în funcțiune, asigurați-vă că aparatul este instalat corect.
• Nu utilizati aparatul în apropierea unor locuri în care se folosesc flăcări deschise.
• Evitați să expuneți aparatul radiatiei solare directe.
• Vă rugăm să opriți aparatul înainte de a extrage stecherul din priză.
• Extrageti ştecherul din priză înainte de a curăța aparatul, de a-l depozita sau dacă nu-l veți utiliza pe o perioadă mai îndelungată.
• Curățați aparatul numai în modul descris în acest manual de utilizare.
• Aparatul trebuie conectat la o priză împământată

ireproşabil (220-240V c.a., 50 Hz).

- Nu este permisă utilizarea aparatului fără supraveghere. Vă rugăm să opriți aparatul dacă părăsiți încăperea în care se află chiar și pentru scurt timp.

- Dacă doriți să întrerupeți alimentarea cu energie electrică, trageți întotdeauna de unitatea ștecherului și niciodată direct de cablu.

- Nu utilizați aparatul într-un mediu ambiant unde ar putea fi stropit cu ulei sau cu apă..

- Nu utilizati aparatul în apropierea băii, dușului, a unei piscine sau într-o spălătorie.

- Nu introduceți degetele, creioane sau alte obiecte, deși Garda de fiecare dată când cablul de alimentare este conectat, în special în timp ce rulează.

- Înainte de a fi pus în funcțiune, aparatul trebuie să fie amplasat vertical pentru cel puțin 24 ore.

- Vă rugăm să vă asigurați că nu este obstrucționată nici admisia, nici evacuarea aerului.

- Pentru a evita scurgerea apei, utilizati întotdeauna aparatul pe o suprafață orizontală.

- Pentru a preveni deteriorarea aparatului utilizati accesorii și piese de schimb originale, de la producător.

- Nu vă reparați dispozitivul singur Dacă o reparație este necesar, vă rugăm să contactați distribuitorul.

- Nu folositi niciodată stecherul ca un comutator pentru a porni și opri aparatul de aer conditionat. Utilizați comutatorul POWER furnizat situat pe panoul de control.

- Atenție, cablul de alimentare trebuie împământat corect.

- În cazul în care cablul de alimentare este defect, acesta trebuie înlocuit de distribuitor, de serviciul său de asistență pentru clienti sau de o persoană cu calificare corespunzătoare, pentru a preveni apariția pericolelor.

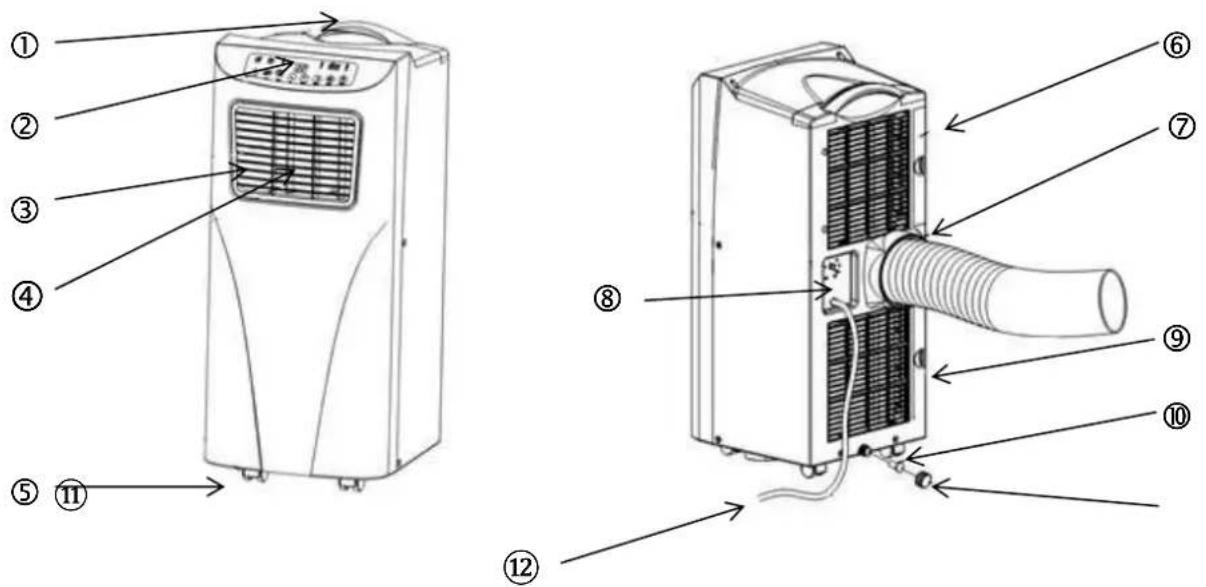

Denumirea pieselor de schimb/componentelor

6 Grilă superioară filtru
7 Orificiu furtun aer uzat
8 Suport cablu de alimentare
9 Grilă inferioară filtru
10 Dop din cauciuc
11 Capac dop din cauciuc
12 Cablu de alimentare

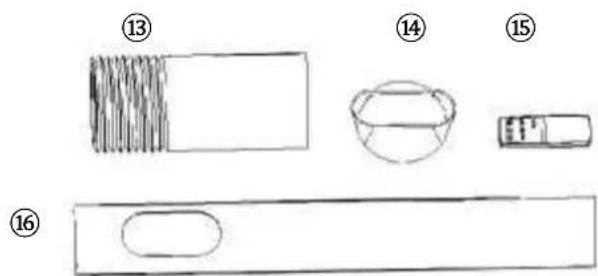

13 Furtun aer uzat
14 Adaptor furtun aer uzat
15 Telecomandă
16 Baghetă culisantă pentru fereastră

Instalare

Aparatul trebuie plasat la o distanță de 50 cm de alte obiecte deoarece acestea pot afecta considerabil puterea aparatului (fig. 1).

Avertizare: Înainte să folosiți acest aparat, ar trebui să-l lăsați să stea cel puțin 24 de ore în poziție verticală.

Aparatul poate fi mutat fără probleme în alte încăperi, dar vă rugăm să respectați următoarele indicații:

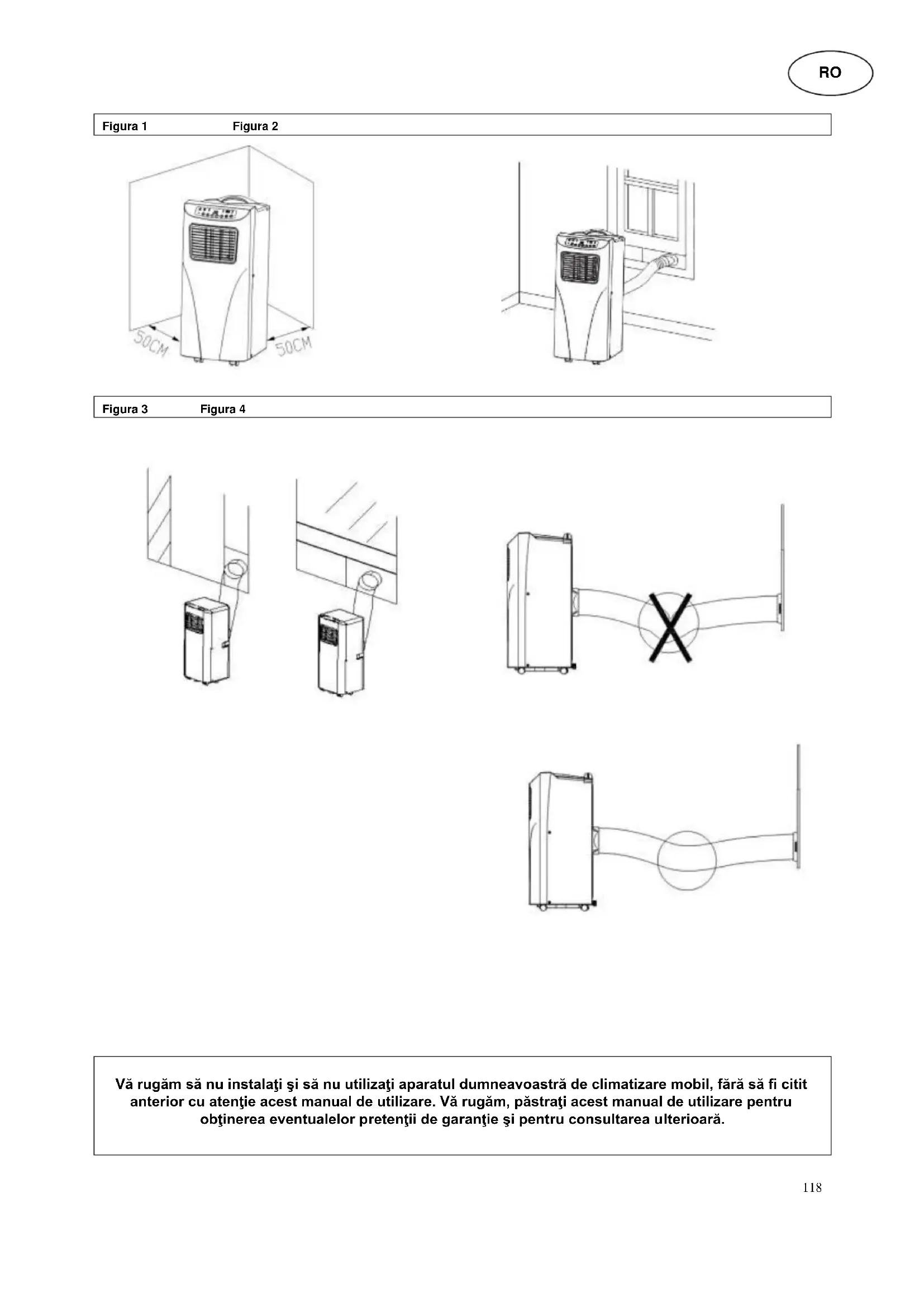

Instalarea furtunului de evacuare a aerului uzat, fig. 2 și 3

1) Vă rugăm să așezați aparatul în apropierea unei prize.
2) Fixați adaptorul la un capăt al furtunului de evacuare a aerului uzat.
3) Fixați celălalt capăt al furtunului de evacuare a aerului uzat în orificiul corespunzător de pe partea posterioară a aparatului.
4) Fixați bagheta culisantă la fereastră. Introduceți adaptorul în orificiul de la bagheta culisantă.
5) Introduceți stecherul în priză (220-240V c.a., 50 Hz).

Erori posibile în timpul instalării

• Atenție, să nu obturați zona de evacuare a aerului pentru a preveni apariția deteriorărilor la aparat.
• Furtunul de evacuare a aerului uzat nu trebuie îndoit (fig.4).

Panou de comandă

⑨ ⑩ ⑪ ⑫ ⑬ ⑭ O MF O COMP O HOK O LOW O TIMER 8.8. ⑮ O SLEEP O COOL O DBAM O FAN O POWER ⑧ ⑦ ⑥ ⑤ ④ ③ ② ①

1 Power 11 Indicator pentru viteza mare a ventilatorului
2 Mod 12 Indicator pentru viteza mică a ventilatorului
3 Mod de hibernare 13 Indicator timer
4 Temperatură - 14 Afişaj display
5 Temperatură + 15 Indicator mod de hibernare
6 Timer 16 Indicator mod răcire
7 Ventilator 17 Indicator mod dezumidificare
8 Receiver telecomandă 18 Indicator mod ventilator
9 Indicator rezervor de apă 19 Indicator power
10 Indicator compresor

1. POWER: Apăsați acest buton pentru a porni sau opri aparatul Aparatul pornește automat în modul de răcire, cu o viteză mică a ventilatorului.

2. MOD: După pornirea aparatului apăsați butonul Mod pentru a selecta între modul de răcire, de dezumidificare sau modul "ventilator".

3. VENTILATOR: După pornirea aparatului apăsați acest buton și reglați viteza dorită a ventilatorului.

4. TEMPERATURĂ - / TEMPERATURĂ +: Comutați aparatul pe modul de răcire și cu butoanele de mai sus setați temperatura dorită a încăperii (16-31°C).
5. MOD DE HIBERNARE: Comutați aparatul pe modul de răcire și apăsați pe acest buton pentru a dezactiva, respectiv pentru a activa modul de hibernare.
6. TIMER: Porniți aparatul sau lăsați-l în modul standby și apăsați pe acest buton pentru a regla timerul. Puteți regla momentul dorit pentru pornire, respectiv oprire cu butoanele ▲ și ▼ (1h-24h).

Descrierea funcțiilor

Mod de răcire

• La pornire, aparatul pornește automat cu presetările: mod de răcire, 22°C, viteză mică a ventilatorului.
• Apăsați pe butonul MODE pentru a regla modul de răcire. Se aprinde indicatorul modului de răcire.
• Apăsați pe butoanele ▲sau ▼ pentru a regla temperatura (16°C-31°C).
• Apăsați pe butonul VENTILATOR pentru a regla viteza ventilatorului (mare sau mică).

Mod ventilator

• Apăsați pe butonul MODE pentru a regla modul ventilator. Se aprinde indicatorul modului ventilator.
• Apăsați pe butonul VENTILATOR pentru a regla viteza ventilatorului (mare sau mică).
• Nu se poate regla temperatura sau modul de hibernare.

Timer

• În modul standby apăsați butonul TIMER pentru a seta momentul pornirii. Se aprinde indicatorul timerului.
• Când aparatul este pornit, apăsați butonul TIMER pentru a regla momentul opririi. Indicatorul Timer nu se mai aprinde.

Mod de dezumidificare

• Apăsați pe butonul MODE pentru a regla modul de dezumidificare. Se aprinde indicatorul modului de dezumidificare.
• Nu se poate regla temperatura sau modul de hibernare, iar viteza ventilatorului rămâne automat mică.

MOD DE HIBERNARE:

• Apăsați pe butonul MOD DE HIBERNARE, viteza ventilatorului rămâne automat mică.
• Dacă în timpul funcționării, modul de hibernare se activează în modul de răcire, după o oră, temperatura crește cu 1°C, iar după două ore mai crește cu 1°C, după care rămâne constantă.
• Modul de hibernare nu se poate regla din modul de dezumidificare și din modul ventilator. Dacă rezervorul de apă este plin, se activează modul standby, se șterg setările și se dezactivează modul de hibernare.

Protejarea compresorului

- Compresorul are nevoie de o fază de încălzire și pornește la trei minute după pornirea/repornirea aparatului.

IMPORTANT:

Golirea rezervorului de apă

Aparatul este echipat cu un sistem automat de evaporare a apei. Apa de condens se utilizează pentru răcirea condensatorului, ceea ce mărește puterea de răcire și economisește energia.

• În momentul în care s-a umplut rezervorul de apă, pe display se afișează „W.F.“, modul standby se oprește automat, se emite un semnal de alarmă și toate butoanele se blochează până la golirea rezervorului de apă.
• Pentru golirea rezervorului de apă, vă rugăm să îndepărtați dopul de golire a apei de pe partea inferioară a aparatului și să lăsați apa să se scurgă într-un recipient.
• Deconectați aparatul și trageți ștecherul de rețea din priză. În momentul în care reporniți aparatul, acesta va funcționa normal.

Curățarea

• Înainte de curățarea aparatului sau a filtrelor, asigurați-vă că aparatul este oprit și decuplat de la rețeaua electrică.
• Nu utilizati benzină sau alte chimicale pentru curățarea aparatului.
• Nu introduceti aparatul sub jetul de apă și/sau nu-l scufundati în apă.

1. Filtrul de aer

- Pentru a asigura o functionare ireproşabilă, filtrul trebuie curățat de praf la intervale de 14 zile.

- Demontarea

Deschideți grilajul și scoateți filtrul.

- Curățarea

Curățați filtrul cu apă călduță și lăsați-l să se usuce, înainte de a-l reintroduce în aparat. Vă rugăm să nu expuneți filtrul la radiația solară.

- Montarea

Reintroduceți filtrul în grilaj și închideti masca.

2. Curățarea carcasei

Curățați aparatul cu apă călduță și eventual cu un detergent delicat și utilizați o lavetă moale.

Depozitare

1. Scoateți cablul de alimentare din priză și goliți rezervorul de apă, sau goliți apa prin înclinarea ușoară a aparatului. După aceea puneți aparatul în funcțiune. Apăsați butonul Fan (ventilator) și mențineți butonul apăsat timp de 5 secunde, până când aparatul comută pe o turație scăzută a ventilatorului. Păstrați acest mod de funcționare pentru o jumătate de zi, până când instalația este uscată. În acest fel unitatea interioară se poate usca și nu apare mucegaiul.
2. Deconectați aparatul și trageti ștecherul de rețea din priză.
3. Desfășurați cablul și prindeți-l de dispozitivul de fixare ergonomic.
4. Desfaceți furtunul pentru evacuarea aerului uzat de la aparat și păstrați-l în siguranță.
5. Puneti aparatul într-o pungă din material plastic și duceți-l într-un loc uscat.
6. Scoateți bateriile din telecomandă și păstrați-le în siguranță.

Mesaje de eroare

Nu încercați să auto-instalare / build / repara unitatea. Defect poate lucra șoc electric, scurgeri de apă, foc sau altele asemenea. cauza.

Mesaj de eroare	Cauză	Remediere
1. Aparatul nu pornește după actionarea butonului POWER	Nici o putere	Introduceți ștecherul în priză și porniți dispozitivul
	rezervor de apă plin, ledul de alarmă luminează intermitent	Goliți rezervorul de apă
2. Aparatul repornește întotdeauna automat.	Ferestrele și ușile sunt deschise, în încăpere există alte surse de căldură (ceea ce conduce la fluctuații de temperatură)	Închideți toate ferestrele și ușile, îndepărtați sursele de căldură
	Radiație solară directă	Așezați aparatul la umbră sau trageți draperiile
	Furtunul de evacuare a aerului uzat nu este racordat sau este obturat	Racordați sau curățați furtunul de evacuare a aerului uzat
	Zona de admisie a aerului este obturată	Curățați zona obturată
3. Aparatul este prea zgomotos	Funcționarea silențioasă a aparatului poate fi influențată de ventilator și de compresor. Și amplasarea aparatului pe o suprafață denivelată (de exemplu mochetă) poate influența negativ funcționarea silențioasă a aparatului.	Asigurați-vă că aparatul a fost amplasat pe o suprafață netedă.
4. Nu funcționează compresorul	Este activată funcția de protecție termică.	Opriți aparatul și reporniți-l după 30 de minute.

Piesele de schimb și procurarea accesoriiilor (procurare rapidă și comodă)

Puteți procura piesele de schimb și accesoriiile pentru aparatul dumneavoastră IMPULS de la magazinele locale. Găsiți informații suplimentare pe pagina noastră Web

www.suntec-wellness.de

informații suplimentare cu privire la produsele și accesoriiile individuale și informații despre procurarea rapidă și comodă a pieselor de schimb de la noi.

Acolo găsiți și informații suplimentare cu privire la aparatul dumneavoastră IMPULS (de exemplu: întrebări frecvente, listele pieselor de schimb, descărcarea documentației etc.).

Denumire EAN	Descriere	Schița funcționării
Air-Block Klima-Sail 4250058312099	Pânză universală utilizabilă pentru toate tipurile de geamuri și uși. Se fixează ca și plasa contra muștelor cu bandă adezivă și se deservește cu ajutorul unui fermoar. Geamul sau ușa pot fi închise oricând.

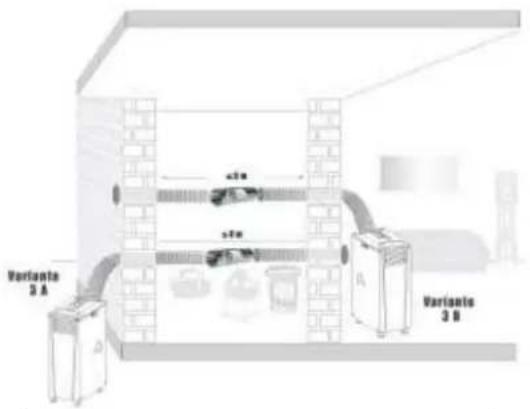

Air-Extension-Kit 4250058312105	Noutate pe plan mondial cu care puteți climatiza aproape fiecare colț al unei case indiferent unde este amplasat aparatul de climatizare. Puteți prelungi furtunul de evacuare a aerului uzat cu 5 m cu ajutorul unui propulsor special.
Window-Kit4250058312013	Etanşare glisantă a geamului și adaptor de racordare a furtunului de aer, mai ales pentru geamuri glisante.
IMPULS Wall-Kit4250058312471	Închidere curată din interior și din exterior a unei găuri în zidărie sau în geam cu un element de racordare pentru furtunul de aer.

Regulamentul ERP

La acest aparat de climatizare monocanal transportabil, performant, este vorba, conform prevederilor și regulamentelor Uniunii Europene, de un "aparat de climatizare local", în special conform noului regulament ERP 626/2011.

CE-Declaratia de conformitate

Unitatea este în conformitate cu cerințele esențiale de sănătate și de siguranță ale Uniunii Europene. Declarația CE de conformitate este baza pentru marcarea acestei unități CE.

Odată cu publicarea acestui manual, toate anterioare nu sunt valabile. SUNTEC, SUNTEC Wellness, KLIMATRONIC și logo-ul Sun sunt mărci înregistrate. © 2016/01 SUNTEC WELLNESS GMBH

Agentul deracire

(CE) N 842/2006: Aparatul de climatizare conține agentul de răcire R410A. Cantitatea de agent de răcire este mai mică de 1kg și se află într-un circuit închis de răcire. Agentul de răcire nu prezintă niciun potențial de diminuare a stratului de ozon, dar, conform Protocolului de la Kyoto este considerat un așa-numit gaz cu efect de seră și poate contribui așadar la încălzirea globală, dacă este eliberat în atmosferă. De aceea, umplerea, respectiv golirea acestuia se poate face numai de către tehnicieni calificați, cu certificat pentru agentul de răcire. Aparatul dumneavoastră de climatizare Suntec nu trebuie umplut ulterior cu agent de răcire, dacă este utilizat corespunzător și funcționează cu circuitul agentului de răcire nedeteriorat.

GWP: R410A (R32/125: 50:50): 1975

Indicații cu privire la protecția mediului

După expirarea duratei de funcționare a produsului este interzisă îndepărtarea acestuia la deșeurile menajere obișnuite. Acesta trebuie predat într-un loc de colectare pentru reciclarea aparatelor electrice și electronice. Acest fapt este indicat de simbolul de pe produs, din manualul de utilizare sau de pe ambalaj. Materialele pot fi reutilizate conform etichetării lor. Prin reciclare, prin reutilizarea materialelor sau prin alte forme de valorificare a aparatelor vechi veți contribui în mod decisiv la protecția mediului nostru înconjurător. Întrebați la municipalitate unde se află oficiul competent pentru îndepărtarea deșeurilor.
