GEBRUIKSAANWIJZING Klimatronic Impuls Plus SUNTEC

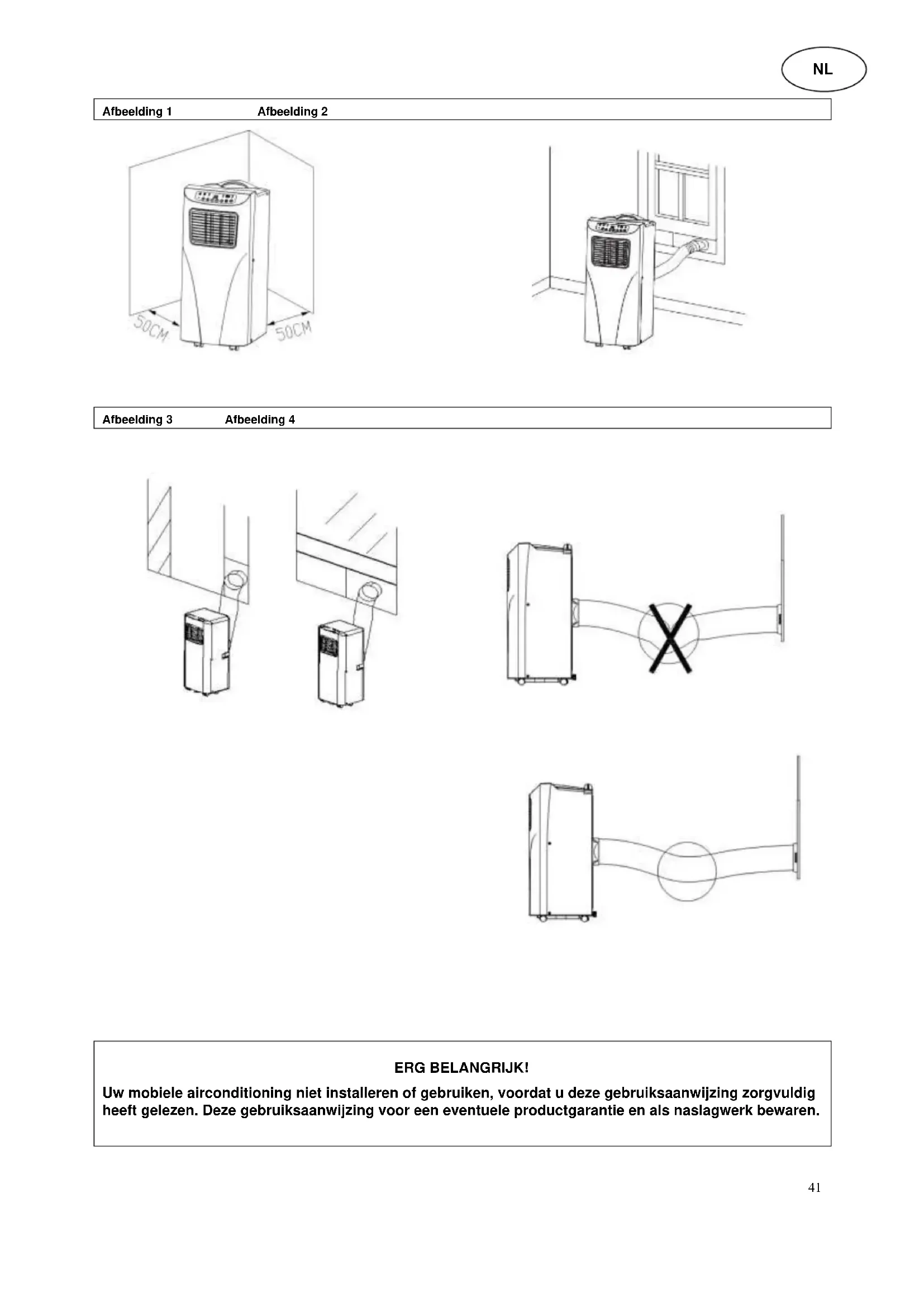

Afbeelding 1 Afbeelding 2

Afbeelding 3 Afbeelding 4

ERG BELANGRIJK! Uw mobiele airconditioning niet installeren of gebruiken, voordat u deze gebruiksaanwijzing zorgvuldig heeft gelezen. Deze gebruiksaanwijzing voor een eventuele productgarantie en als naslagwerk bewaren.

NL42 Let op! Dit apparaat kan gebruikt worden door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke en verstandelijke vermogens of gebrek aan ervaring en kennis als ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat op een veilige manier en begrijpen van de gevaren betrokken. Reiniging en onderhoud door de gebruiker worden niet gemaakt door kinderen zonder toezicht. Het apparaat is uitsluitend bestemd voor gebruik binnenshuis. Het apparaat niet bedienen als het netsnoer, de stekker of het apparaat zelf defecten vertoont. Het apparaat mag niet worden aangesloten op een defect stopcontact. Let er vóór de ingebruikname op dat het apparaat correct is geïnstalleerd. Het apparaat niet in de buurt van open vuur gebruiken. Het apparaat niet blootstellen aan direct zonlicht. Het apparaat uitschakelen, voordat u de stekker uit het stopcontact trekt. De stekker uit het stopcontact trekken, voordat u het apparaat schoonmaakt, verplaatst of als het gedurende langere tijd niet wordt bediend. Het apparaat alleen schoonmaken op de manier die in deze handleiding wordt beschreven. Het apparaat op een onbeschadigd geaard stopcontact (220-240 VAC, 50 Hz) aansluiten.43 Het apparaat niet zonder toezicht laten lopen. Het apparaat uitschakelen, zelfs als u de ruimte voor slechts korte tijd verlaat. Altijd aan de stekker trekken en niet aan het snoer als u de stroomtoevoer wilt afbreken. Het apparaat niet gebruiken in een omgeving, waarin olie of water kan worden verstoven. Het apparaat niet gebruiken in de buurt van een bad, douche, zwembad of in een wasserette. Nooit vingers, stiften of andere voorwerpen in het apparaat steken als de netstekker is ingestoken en vooral niet tijdens de werking. De airconditioning moet altijd rechtop opgeslagen en verplaatst worden. In geval van twijfel raden wij aan om ten minste 24 uur te wachten, voordat u de airconditioning weer inschakelt. Ervoor zorgen dat de in- en uitlaat van de ventilatie niet geblokkeerd is. Het apparaat altijd op een horizontaal vlak laten werken om te voorkomen dat er Om beschadigingen aan het apparaat te voorkomen, uitsluitend de door de fabrikant aangeboden vervangende onderdelen en toebehoren gebruiken. Probeer nooit zelf het apparaat Wanneer een reparatie nodig is, neem dan contact op met uw dealer. Als het apparaat gebreken op, zet het uit (alleen de power-knop op het bedieningspaneel te gebruiken) en raadpleeg uw dealer. Let erop dat het netsnoer correct geaard is. Wanneer het netsnoer defect is, moet dit om gevaar te voorkomen, door de fabrikant, de klantenservice44 van de fabrikant of een gelijkwaardig gekwalificeerde persoon worden vervangen. Namen van de reserveonderdelen/componenten

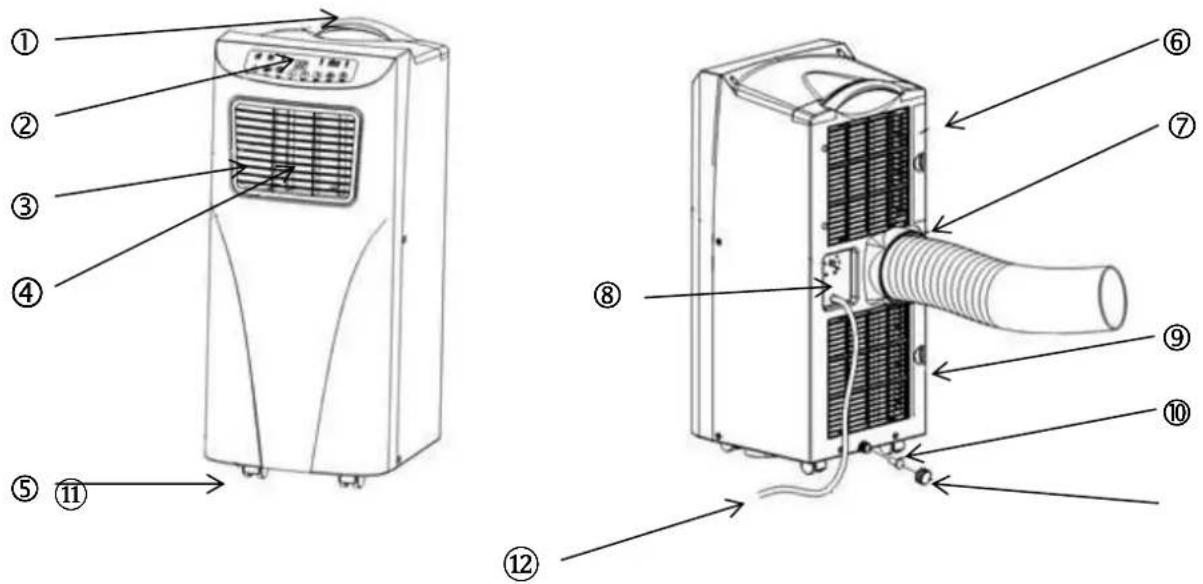

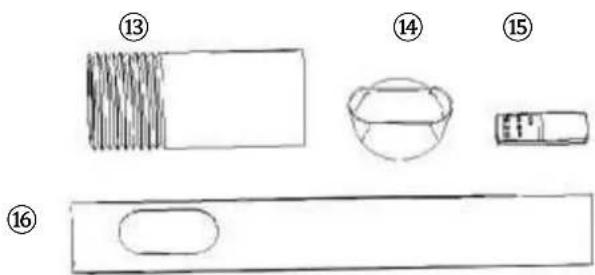

13 Luchtafvoerslang 14 Adapter luchtafvoerslang

Afstandsbediening 16 Schuiflijst voor venster

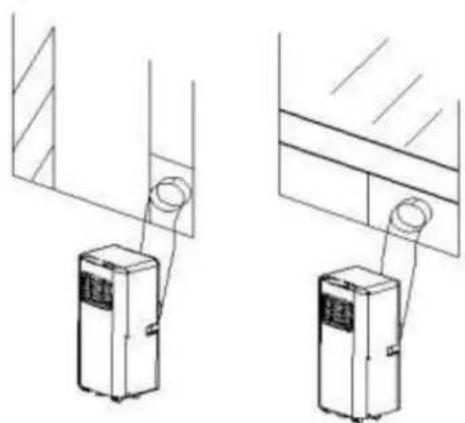

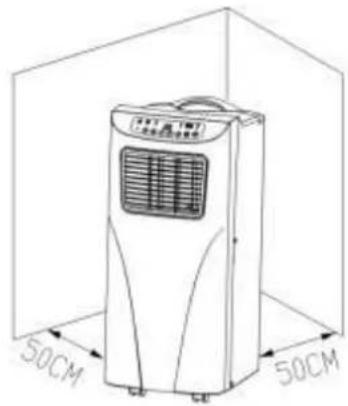

Installatie Het apparaat moet op de vloer 50 cm van andere objecten verwijderd staan, omdat deze het vermogen van het apparaat sterk kunnen beïnvloeden (afb. 1). Waarschuwing: Voordat u dit apparaat gebruikt, dient u het ten minste 24 uur rechtop te laten staan. Het apparaat kan probleemloos tussen de kamers worden bewogen, let desondanks op de volgende instructies: Installeren van de afvoerluchtslang, afb. 2 en 3

1) Het apparaat in de buurt van een stopcontact neerzetten.

2) De adapter aan een uiteinde van de luchtafvoerslang bevestigen.

3) Het andere uiteinde van de luchtafvoerslang in de passende opening aan de achterzijde van het apparaat

4) De schuiflijst aan het venster bevestigen. De adapter in de opening van de schuiflijst steken.45

5) De stekker in het stopcontact steken (220-240 VAC, 50 Hz).

Mogelijke fouten tijdens de installatie

Let erop dat de luchtuitlaat niet geblokkeerd is, om beschadigingen van het apparaat te voorkomen. De luchtafvoerslang mag niet geknikt worden (afb.4). Bedienveld ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲

1 Power 11 Indicator voor hoge ventilatorsnelheid 2 Modus 12 Indicator voor lage ventilatorsnelheid 3 Slaapmodus 13 Timer-indicator 4 Temperatuur - 14 Display-weergave 5 Temperatuur + 15 Slaapmodus-indicator 6 Timer 16 Koelmodus-indicator 7 Ventilator 17 Ontvochtigingsmodus-indicator 8 Ontvanger afstandsbediening 18 Ventilatormodus-indicator 9 Waterreservoir-indicator 19 Power-indicator 10 Compressor-indicator

1. POWER: De knop indrukken om het apparaat in resp. uit te schakelen. Het apparaat start bij het inschakelen

automatisch in de koelmodus met lage ventilatorsnelheid.

2. MODUS: Na het inschakelen van het apparaat de modus-knop indrukken om tussen koel-, ontvochtigings- en

ventilatormodus te wisselen.

3. VENTILATOR: Deze knop na het inschakelen van het apparaat indrukken en de gewenste snelheid van de

ventilator instellen.

4. TEMPERATUUR - / TEMPERATUUR +: Het apparaat op koelmodus instellen en met deze knoppen de

gewenste kamertemperatuur instellen (16-31 °C).

5. SLAAPMODUS: Het apparaat op koelmodus instellen en deze knop indrukken om de slaapmodus te

6. TIMER: Het apparaat inschakelen of het in stand-bymodus laten staan en deze knop indrukken om de timer in

te stellen. U kunt de gewenste in- resp. uitschakeltijd met de knoppen ▲en ▼ instellen (1h-24h). Beschrijving van de functies Koelmodus Bij het inschakelen start het apparaat automatisch met vastgelegde instellingen: Koelmodus, 22 °C, lage ventilatorsnelheid. De knop MODE indrukken om de koelmodus in te stellen, de koelmodus-indicator gaat branden. De knop ▲of ▼ indrukken om de temperatuur in te stellen (16 °C-31 °C). De knop VENTILATOR indrukken om de snelheid van de ventilator in te stellen (hoog of laag). Ventilatormodus De knop MODE indrukken om de ventilatormodus in te stellen, de ventilatormodus-indicator gaat branden. De knop VENTILATOR indrukken om de snelheid van de ventilator in te stellen (hoog of laag). Temperatuurinstelling en slaapmodus kunnen niet ingesteld worden. Timer In de stand-bymodus de knop TIMER indrukken om de inschakeltijd in te stellen. De timer-indicator gaat branden. In ingeschakelde toestand de knop TIMER indrukken om de uitschakeltijd in te stellen. De timer-indicator dooft. Ontvochtigingsmodus De knop MODE indrukken om de ontvochtigingsmodus in te stellen, de ontvochtigingsmodus-indicator gaat branden. Temperatuurinstelling en slaapmodus kunnen niet ingesteld worden, de snelheid van de ventilator blijft automatisch laag. Slaapmodus De knop SLAAPMODUS indrukken, de snelheid van de ventilator blijft automatisch laag. Als de slaapmodus tijdens werking in de koelmodus wordt geactiveerd, wordt de temperatuur een uur later met 1 °C verhoogd, twee uur later nogmaals met 1 °C en blijft dan constant. De slaapmodus kan niet in de ontvochtigings- en ventilatormodus worden ingesteld. Als het waterreservoir vol is, schakelt de stand-bymodus in, instellingen worden gewist en de slaapmodus wordt gedeactiveerd. Compressorbeveiliging De compressor heeft een startfase nodig en slaat drie minuten na het inschakelen/herstarten van het apparaat aan. BELANGRIJK: Waterreservoir aftappen Het apparaat heeft een automatisch waterverdampsysteem. Condenswater wordt gebruikt voor het koelen van de condensator, wat niet alleen het koelvermogen verhoogt, maar ook energie bespaart. Zodra het waterreservoir vol is, gaat op de display de weergave „W.F.“ branden, de stand-bymodus schakelt automatisch in, er klikt een alarmsignaal en alle knoppen zijn geblokkeerd, totdat het waterreservoir is afgetapt. Om de watertank af te tappen, de waterafvoerstop aan de onderzijde van het apparaat verwijderen en het water in een geschikt bak laten weglopen. Schakel het apparaat uit en haal de stekker uit het stopcontact. Zodra u het apparaat herstart, functioneert het weer normaal. Schoonmaken Ervoor zorgen dat het apparaat uitgeschakeld en van het elektriciteitsnet is losgekoppeld, voordat het apparaat of de filters wordt schoongemaakt. een benzine of andere chemicaliën gebruiken om het apparaat schoon te maken. Het apparaat niet onder stromend water houden en/of het nooit in water onderdompelen.47

- Het filter moet elke 14 dagen van stof ontdaan worden om een perfecte werking te garanderen. - Uitbouwen Het rooster openen en het filter verwijderen. - Schoonmaken Het filter met lauw water schoonmaken en laten drogen, voordat het weer geplaatst wordt. Het filter niet aan direct zonlicht blootstellen. - Installatie Het filter weer in het rooster plaatsen en de afdekking sluiten.

2. Behuizing schoonmaken

Het apparaat met lauw water schoonmaken, evt. met een mild schoonmaakmiddel en een zachte doek. Opslag

1. Trek de netstekker uit het stopcontact en maak de watertank leeg of hel het apparaat over zodat het water

eruit kan lopen. Zet het apparaat dan in de bedrijfsstatus. Druk de toets Fan (ventilator) en houd de toets 5 seconden ingedrukt tot het apparaat omschakelt op een laag ventilatortoerental. Laat het apparaat een halve dag in deze modus tot de leiding gedroogd is. Zo kan de binnenste eenheid drogen en niet schimmelen.

2. Schakel het apparaat uit en haal de stekker uit het stopcontact.

3. Wikkel de kabel op en bevestig deze aan de comfortbevestiging.

4. Koppel de luchtafvoerslang los van het apparaat en bewaar deze veilig.

5. Plaats het apparaat in een plastic zak op een droge plaats.

6. Neem de batterijen uit de afstandsbediening en bewaar deze op een veilige plaats.

Foutmeldingen Repareer of demonteer het apparaat niet zelf. Een ongeschikte reparatie kan het apparaat onbruikbaar maken, duurzame schade bij de gebruiker of de airconditioning veroorzaken en de garantie vervalt! Foutmelding Redenen Oplossing

1. Het apparaat start

herstart telkens weer. Ramen en deuren zijn open, andere warmtebronnen in de ruimte (leidt tot temperatuurschommelingen) Alle ramen en deuren sluiten, de warmtebron verwijderen Direct zonlicht Het apparaat in de schaduw zetten of gordijnen sluiten Luchtafvoerslang niet aangesloten of geblokkeerd Luchtafvoerslang aansluiten of schoonmaken Luchtinlaat geblokkeerd Verstopte plaats schoonmaken

maakt te veel geluid Rustig draaien van het apparaat kan beïnvloed worden door de ventilator en de compressor. Bovendien heeft een ongelijke plaats (bijv. op vloerbedekking) een negatieve invloed op het rustig draaien van het apparaat. Ervoor zorgen dat het apparaat op een vlakke ondergrond is geplaatst.

niet Thermische beveiligingsfunctie is geactiveerd. Het apparaat uitschakelen en na 30 minuten opnieuw starten.

Reserve-onderdelen en aankoop van toebehoren (snelle, comfortabele aankoop) U kunt vervangende onderdelen en toebehoren voor uw IMPULS-apparaat in lokale winkels kopen. Bovendien vindt u op onze website www.suntec-wellness.de meer informatie over de afzonderlijke toebehoren en informatie over onze snelle en comfortabele service voor de aankoop van toebehoren. U vindt er ook aanvullende informatie (bijv. FAQ, onderdelenlijst, documentendownload enz.) over uw IMPULS-apparaat.48

Naam EAN Beschrijving Werkingsschets Air-Block Klima-Sail

Universeel zonnescherm, voor alle ramen en deuren te gebruiken. Zoals bij een vliegengaas wordt het met klittenband gefixeerd en met een ritssluiting bediend. Het raam of de deur kan altijd gesloten worden.

Noviteit, waarmee u in bijna elke hoek van het huis kunt klimatiseren en waarbij het geen rol speelt waar de airconditioning staat. U kunt de luchtafvoerslang m.b.v. een speciale propeller met 5 meter verlengen.

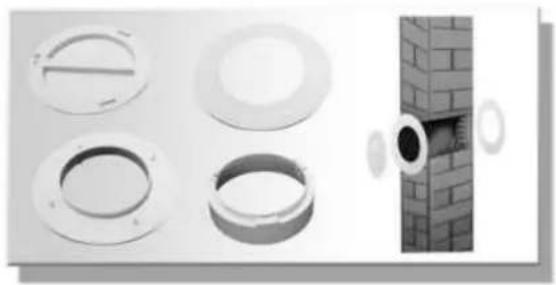

Schuifafdichting voor het venster en verbindingsadapter voor de luchtslang speciaal voor schuifvensters.49 IMPULS Wall-Kit Zuivere afsluiting van een muur- of vensterboring binnen en buiten met verbindingselementen voor de luchtslang.

In geval van klachten Wanneer u klachten over het toestel heeft, kunt u deze binnen 24 maanden na de aankoopdatum (factuur) indienen. Gratis vervanging of gratis reparatie is uitgesloten als het product van tevoren ondeskundig is gemanipuleerd. Aan defecten aan slijtonderdelen, verbruiksmateriaal, evenals schoonmaken, onderhouden of vervangen van de genoemde onderdelen zijn dientengevolge kosten verbonden. Als u een klacht wilt indienen, breng dan het totale toestel in de originele verpakking en met aankoopbon/factuur naar uw dealer. Voor een snelle en gemakkelijke serviceaanmelding kunt u verder onze website www.suntec-wellness.de bezoeken, daar vindt u meer informatie. Zonder aankoopbon/factuur is geen gratis reparatie of vervanging mogelijk. Indien de klacht analoog aan onze servicebepalingen verloopt, worden alle defecten aan het toestel of de toebehoren op grond van materiaal- of productiefouten verholpen door gratis reparatie of, naar onze beoordeling, door vervanging van het toestel. De beschadiging van toebehoren leidt niet automatisch tot gratis vervanging van het gehele toestel. Neem in deze gevallen contact op met uw dealer. Aan breuk van glazen of kunststof onderdelen zijn altijd kosten verbonden. De dealer of reparatieservice kan na afloop van de garantietermijn reparaties, met de bijbehorende kosten, uitvoeren. EG-conformiteitsverklaring Het toestel voldoet aan de wezenlijke gezondheids- en veiligheidseisen van de Europese Unie. De EG-conformiteitsverklaring is de basis voor de CE-markering van dit toestel. Met de publicatie van deze gebruiksaanwijzing verliezen alle tot nu toe gepubliceerde gebruiksaanwijzingen hun geldigheid. SUNTEC, SUNTEC Wellness, KLIMATRONIC en het zonnelogo zijn geregistreerde handelsmerken.

© 2016/01 SUNTEC WELLNESS GMBH

ERP-besluit Bij deze hoogwaardige, transporteerbare eenkanaals-airconditioning gaat het volgens de bepalingen en besluiten van de Europese Unie, speciaal het nieuwe ERP-besluit 626/2011 om een "lokale airconditioning".

Koelmiddelen (CE) N 842/2006: Deze airconditioning bevat het koelmiddel R410A. De hoeveelheid koelmiddel bedraagt echter minder dan 1kg en zit in een gesloten koelcircuit. Het koelmiddel bevat geen ozonafbouwpotentieel, is echter volgens het Protocol van Kyoto een zogenaamd broeikasgas en kan zodoende bijdragen aan de globale verwarming als het in de atmosfeer geraakt. Daarom mogen uitsluitend opgeleide technici met koelmiddelcertificaat het vullen of leegmaken uitvoeren. Uw Suntec airconditioning dient bij een correcte benutting en een onbeschadigd koelmiddelcircuit niet te worden bijgevuld met koelmiddel.

GWP: R410A (R32/125: 50:50): 197550

Instructies aangaande de milieubescherming Dit product mag aan het einde van zijn levensduur niet met het normale huisvuil verwijderd worden, maar dient naar een verzamelpunt voor recycling van elektrische en elektronische apparaten te worden gebracht. Het symbool op het product, de gebruiksaanwijzing of de verpakking wijzen hierop. De grondstoffen zijn volgens hun markering weer opnieuw bruikbaar. Met het opnieuw gebruiken, de stoffelijke verwerking of andere vormen van gebruik van oude apparaten levert u een belangrijke bijdrage aan de bescherming van het milieu. Vraag bij de gemeente na, welk verzamelpunt hiervoor verantwoordelijk is.
