KASUTUSJUHEND Klimatronic Impuls Plus SUNTEC

Palume mitte paigaldada või kasutada kliimaseadet enne kasutusjuhendi hoolikat läbilugemist. Palume hoida alles kasutusjuhend toote garantiiks ja teabe järelevaatamise vahendina.

Tähelepanu!

Seadet saab kasutada lastel vanuses 8 aastat ja rohkem ning keha-, meele- ja vaimsed võimed või kogemuse puudumise ja teadmisi, kui neile on antud järelevalve või seadme kasutamise kohta juhiseid seadme ohutult ja mõista ohud kaasatud.

Puhastus ja hoolduse ei teinud lapsed ilma järelevalveta.

• Seade sobib kasutamiseks ainult siseruumides.
• Mitte kasutada seadet kui toitejuhe, pistik või seade on kahjustunud.
• Seadet ei tohi ühendada defektsesse pistikupessa. Enne kasutamist veenduda, et seade on õigesti paigaldatud.
• Ärge kasutage seadet lahtise tule lähedal.
• Vältige seadme sattumist otsese päikesevalguse kätte.
• Enne pistiku seinakontaktist eemaldamist lülitada seade välja.
• Enne seadme puhastamist, hoiustamist või pikemaks ajaks seisma jätmist eemaldada pistik seinakontaktist.
• Puhastada seadet ainult käesolevas kasutusjuhendis kirjeldatud viisil.
• Ühendada seade korralikult maandatud pistikupessa (220–240 VAC, 50 Hz).

• Mitte jätta töötavat seadet järelvalveta. Lülitada seade välja ka juhul, kui ruumist lahkutakse vaid lühikeseks ajaks.

• Toitejuhtme seinakontaktist lahtiühendamisel võtta alati kinni pistikust, mitte toitejuhtmest.

• Ärge kasutage seadet ümbruses, kus pritsitakse öli või vett.
• Seadet ei tohi kasutada vanni, dušši ega basseini läheduses või selvepesulas.
• Ärge kunagi pange sõrmi, pliiatsid või mis tahes muud objektid, kuigi valvur, kui toitepistik on ühendatud, eriti sõidu ajal.
• Kliimaseadet peab alati hoidma ja transportima püstises asendis. Kahtluse korral soovitame oodata vähemalt 24 tundi enne kliimaseadme käivitamist uuesti.
• Palume kindlaks teha, et ventilatsiooni sisselaske- ja väljalaskeava ei oleks blokeeritud.
• Vee väljavoolamise vältimiseks kasutage seadet alati horisontaalsel pinnal.
• Seadme kahjustumise vältimiseks kasutada alati tootja pakutavaid varuosi ja tarvikuid.
• Ära paranda seadet ise Kui seade vajab remonti, võtke ühendust oma edasimüüjaga.
• Ärge kunagi kasutage pistikut nagu lüliti alustada ja lülitage konditsioneer üksus. Kasutage kaasasolevat POWER lüliti asub juhtpaneelil.
• Veenduda, et toitejuhe on korralikult maandatud.
• Kui toitejuhe on kahjustunud pöörduda selle ohutuks väljavahetamiseks edasimüüja, klienditoe või muu vastava kvalifikatsiooniga isiku poole.

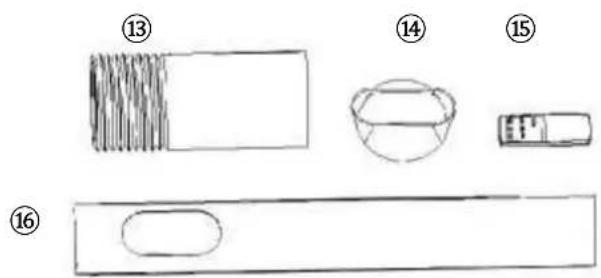

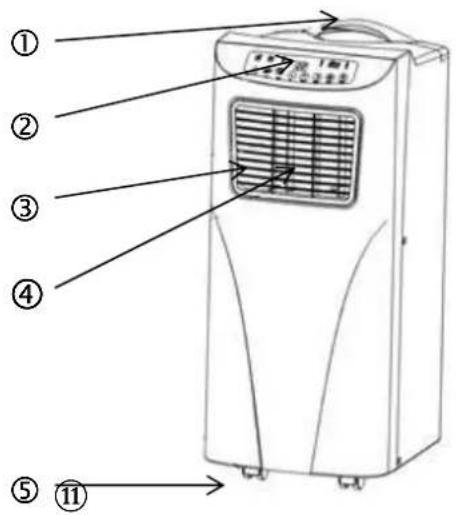

Varuosade/komponentide nimetus

1 käepide
2 juhtpaneel
3 õhu väljalase
4 ventilaator
5 rattad

6 ülemine filtrivõre
7 heitōhu vooliku ava
8 toitejuhtme hoidik
9 alumine filtrivõre
10 kummikork
11 kummikorgi kate
12 toitejuhe

13 heitōhu voolik
14 heitōhu vooliku adapter
15 kaugjuhtimispult
16 liugur aknale

Paigaldamine

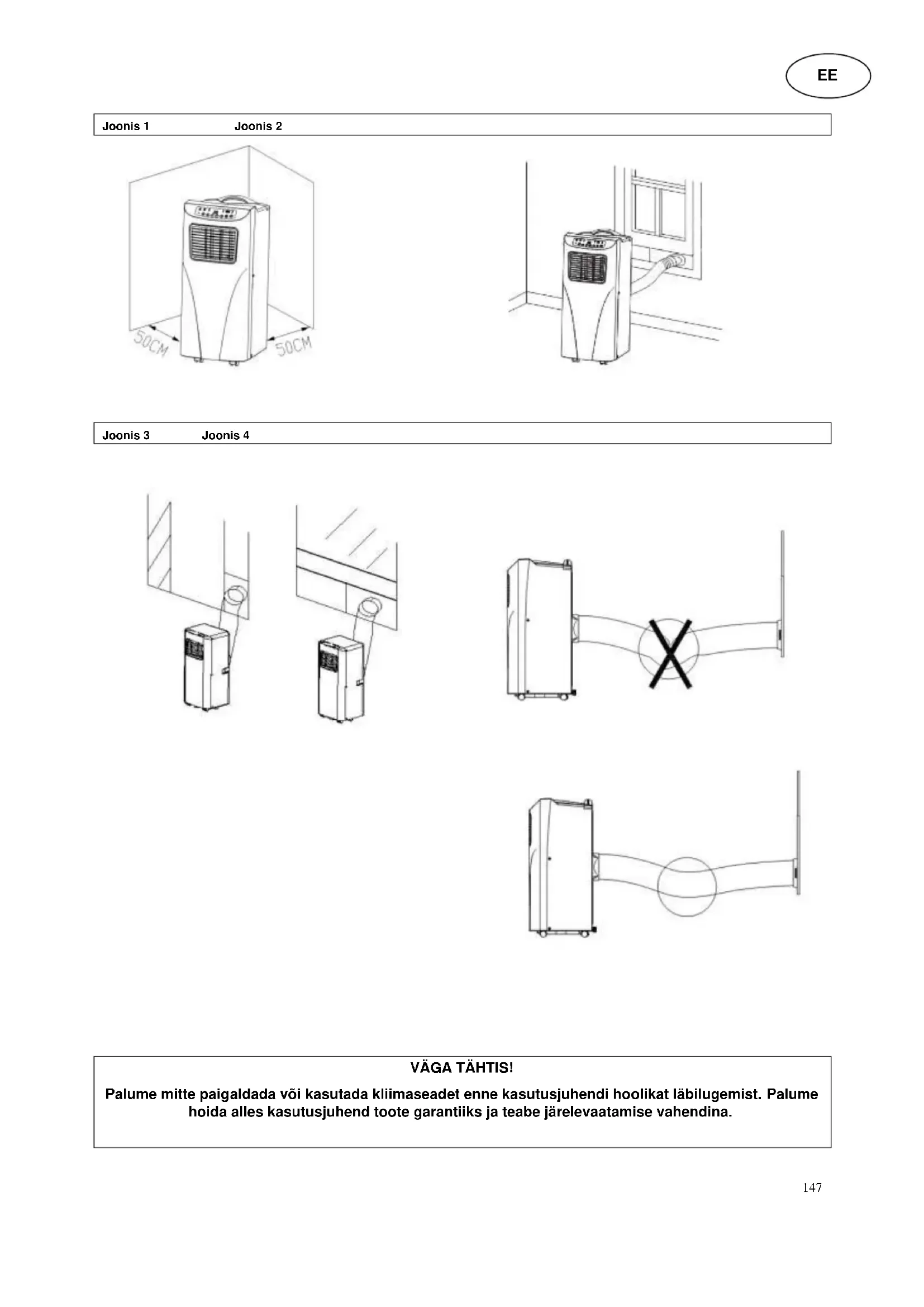

Seade peab seisma põrandal teistest objektidest 50 cm kaugusel, kuna need võivad seadme töövõimet oluliselt mõjutada (joonis 1).

Hoiatus: Enne seadme kasutamist lasta sellel vähemalt 24 tundi püstasendis seista.

Seadet võib probleemideta ühest toast teise transportida, kuid arvestada tuleb järgmist:

Heitōhu vooliku paigaldamine, joonised 2 ja 3

1) Paigaldada seade seinakontakti lähedusse.
2) Kinnitada heitōhu vooliku ühte otsa adapter.
3) Kinnitada heitõhu vooliku teine ots selleks ettenähtud avasse seadme tagaküljel.
4) Kinnitada liugur akna külge. Kinnitada adapter liuguri avasse.
5) Ühendada pistik seinakontakti (220–240 VAC, 50 Hz).

Võimalikud paigaldusvead

• Vältimaks seadme kahjustumist veenduda, et öhu väljalaskeava ei ole blokeeritud.
• Heitōhu voolik ei tohi olla väändunud (joonis 4).

Juhtpaneel

1 toide 11 ventilaatori kiire kiiruse märgutuli
2 režiim 12 ventilaatori aeglase kiiruse märgutuli
3 puhkerežiim 13 taimeri märgutuli
4 temperatuur - 14 ekraan
5 temperatuur + 15 unerežiimi märgutuli
6 taimer 16 jahutusrežiimi märgutuli
7 ventilaator 17 õhukuivatusrežiimi märgutuli
8 kaugjuhtimispuldi vastuvõtja 18 ventilaatorirežiimi märgutuli
9 veemahuti märgutuli 19 toite märgutuli
10 kompressori märgutuli

1. TOIDE: Selle nupuga saab seadme sisse või välja lülitada. Seade alustab sisselülitamisel automaatselt tööd jahutusrežiimis ja aeglase ventilaatorikiirusega.
2. REŽIIM: Jahutus-, ōhukuivatus- või ventilaatorirežiimi valimiseks vajutada pärast seadme käivitamist režiiminuppu.
3. VENTILAATOR: Soovitud ventilaatorikiiruse valimiseks vajutada pärast seadme käivitamist seda nuppu.
4. TEMPERATUUR - / TEMPERATUUR +: Lülitades seadme jahutusrežiimi, saab nende nuppudega valida soovitud ruumitemperatuuri (16–31°C).
5. UNEREŽIIM: Unerežiimi aktiveerimiseks või deaktiveerimiseks lülitada seade jahutusrežiimi ja vajutada seda nuppu.
6. TAIMER: Taimeri seadistamiseks käivitada seade või jätta see ooterežiimi ja vajutada seda nuppu. Soovitud sisse- või väljalülitusaega saab valida nuppudega ▲ ja ▼ (1–24 t).

Funktsioonide kirjeldus

Jahutusrežiim

• Sisselülitamisel käivitub seade automaatselt järgmiste seadistustega: jahutusrežiim, 22°C, aeglane ventilaatorikiirus.
• Jahutusrežiimi seadistamiseks vajutada REŽIIM-nuppu, süttib jahutusrežiimi märgutuli.
• Temperatuuri valimiseks (16°C–31°C) vajutada nuppu ▲või ▼.
• Ventilaatori kiiruse valimiseks (kiire või aeglane) vajutada VENTILAATOR-nuppu.

Ventilaatorirežiim

• Ventilaatorirežiimi valimiseks vajutada REŽIIM-nuppu, süttib ventilaatorirežiimi märgutuli.
• Ventilaatori kiiruse valimiseks (kiire või aeglane) vajutada VENTILAATOR-nuppu.
• Temperatuuri ei saa muuta ja unerežiimi ei saa valida.

Taimer

• Sisselülitamisaja valimiseks vajutada ooterežiimis TAIMER-nuppu. Süttib taimeri märgutuli.
• Väljalülitamisaja määramiseks vajutada TAIMER-nuppu, kui seade on töörežiimis. Taimeri märgutuli ei põle enam.

Õhukuivatusrežiim

• Ōhukuivatusrežiimi seadistamiseks vajutada REŽIIM-nuppu, süttib ōhukuivatusrežiimi märgutuli.
• Temperatuuri ei saa muuta ja unerežiimi ei saa valida, ventilaatori kiirus on automaatselt aeglane.

Unerežiim

• Vajutada UNEREŽIIM-nuppu, ventilaatori kiirus on automaatselt aeglane.
- Unerežiimi aktiveerimisel jahutusrežiimis, töuseb temperatuur ühe tunni möödumisel 1°C vörra, kahe tunni möödumisel veel 1°C vörra ja jääb seejärel konstantseks.
- Kui seade on õhukuivatusrežiimis või ventilaatorirežiimis ei saa unerežiimi valida. Kui veemahuti on täis, lülitub seade ooterežiimi, seadistused kustuvad ja unerežiim deaktiveerub.

Kompressori kaitse

- Kompressor vajab käivitusaega ja alustab tööd kolm minutit pärast seadme sisselülitamist või taaskäivitamist.

OLULINE:

Veemahuti tühjendamine

Seadmel on automaatne veeauru süsteem. Kondenseerunud vett kasutatakse kondensaatori jahutamiseks, mis suurendab nii jahutusvõimsust kui säästab energiat.

• Veemahuti täitumisel süttib ekraanil teade „W.F.“, seade lülitub automaatselt ooterežiimi, kölab hoiatussignaal ja köik nupud blokeeritakse kuni veemahuti on tühjendatud.
• Veemahuti tühjendamiseks eemaldada seadme alt vee äravoolukork ja oodata kuni vesi selle alla paigaldatud anumasse voolab.
• Lülitada seade välja ja eemaldada toitejuhe pistikust. Seadme taaskäivitamisel töötab see tavapärasel viisil.

Puhastamine

1. Enne seadme või filtri puhastamist tehke kindlaks, et seade oleks välja lülitatud ja elektrivõrgust välja võetud.
2. Seadme puhastamiseks ärge kasutage bensiini või teisi kemikaale.
3. Ärge hoidke seadet voolava vee all ja ärge pange seda vee alla.

1. Ohufilter

- Filtrit peaks laitmatu töö tagamiseks iga 14 päeva järel puhastama tolmust.

- Seadme lahtimonteerimine

- Filtrit peaks laitmatu töö tagamiseks iga 14 päeva järel puhastama tolmust. - Seadme lahtimonteerimine

Avage vöre ja eemaldage filter.

Puhastamine

Puhastage filtrit leige veega ja laske kuivada enne tagasipanemist. Palume filtrit mitte panna päikese kätte.

Seadme kokkupanemine

Pange filter uuesti vöresse ja sulgege kate.

2. Korpuse puhastamine

Puhastage seadet leige veega ja vastavalt vajadusele örnatoimelise

puhastusvahendiga ja kasutage pehmet lappi.

Hoiustamine

1. Eemaldada toitejuhe pistikupesast ja tühjendada veemahuti või eemaldada vesi seadet kergelt kallutades. Seejärel panna seade tööle. Vajutada „Fan“-nuppu (ventilaator) ja hoida seda 5 sekundit all, kuni seade lülitub vähese õhuhulga režiimi. Lasta seadmel selles režiimis pool päeva töötada, kuni torustik on kuivanud. Nii on seadme sisemusel võimalik ära kuivada ja see ei lähe hallitama.
2. Lülitada seade välja ja eemaldage toitejuhe pistikust.
3. Kerida juhe kokku ja kinnitada see juhtmehoidjale.
4. Eemaldada heitõhu voolik seadme küljest ja hoida seda kindlas kohas.
5. Panna seade pappkasti ja viia see kuiva kohta.
6. Eemaldada kaugjuhtimispuldi patareid ja hoida ka neid kindlas kohas.

Veateated

Ärge püüdke ise paigaldada / build / remont üksus. Vale töö saab elektrilöögi, veelekke, tuli vms. põhjustada.

Veateade	Põhjused	Vea kõrvaldamine
1. Seade ei käivitu pärast POWER (sisse ja väljalülitamise) nupu vajutamist	Nr elektrilised	Sisestage pistik seinakontakti ja lülitage seade
	veemahuti on täis, hoiatustuli vilgub	Tühjendage veemahuti
2. Seade taaskäivitub pidevalt uuesti.	Uksed ja aknad on avatud, ruumis on teised soojusallikad (ruumi temperatuur köigub)	Sulgeda kõik uksed ja aknad, kõrvaldada soojusallikas
	Otsene päiksesekiirgus	Paigutada seade varju või tõmmata kardinad ette
	Heitõhu voolik ei ole kas kinnitatud või on ummistunud	Kinnitada või puhastada heitõhu voolik
	Õhu sisselase on ummistunud	Puhastada ummistunud koht
3. Seade töötab liiga tugeva müraga	aluspind ei ole tasane	Pange seade tasasele kohale
4. Kompressor ei tööta	Ülekuumenemiskaitse funktsioon on aktiveerunud.	Lülitada seade välja ja käivitada see 30 minuti möödumisel uuesti.

Tagavaraosad ja täiendavate osade tellimine (kiirem, mugavam tellimine)

Te võite tagavaraosi ja täiendavaid osi seadmele IMPULS tellida kohaliku kaubandusvõrgu kaudu. Lisaks leiate meie kodulehelt

www.suntec-wellness.de

täiendavat informatsiooni üksikute täiendavate osade ning meie kiire ja mugava tagavaraosade tellimise kohta. Samuti leiate täiendavat informatsiooni seadme IMPULS kohta (nt vastused tihti esitatud küsimustele, dokumentide allalaadimine jne).

Nimetus EAN	Kirjeldus	Funktsioonide joonis
Air-Block Klima-Sail 4250058312099	See on igat tüüpi akendele ja ustele universaalselt paigaldatav võrk. Nagu sääsevõrgu puhul kinnitatakse see kleeplindiga ja seda käsitsetakse tömbluku abil. Akent või ust saab alati sulgeda.
Air-Extension-Kit4250058312105	Uudistoode kogumaailmas, mille abilsaate oma majaspeaaegu iga nurgakonditsioneerida,kusjuures kliimaseadmeasukoht ei oma mingittähtsust. Te saateheitõhu voolikutspetsiaalse propelleriabil 5 meetri võrrapikendada.
IMPULS Wall-Kit4250058312471	Clean closing of a wallor wall boring frominside and outside withconnection element forthe air hose.
Window-Kit4250058312013	Sliding seal of windowand connection adapterfor air hose, especiallyfor sliding windows.

Nõuanded keskkonnakaitseks

Seda toodet ei tohi kasutusaja löppedes ära visata koos tavaliste majapidamisjäätmetega. Seda näitab sümbol tootel, kasutusjuhendis või pakendil. Materjalid on vastavalt nende tähistusele uuesti kasutatavad. Taaskasutamise, materjalide uuesti kasutamise või vanade seadmete muul viisil taaskasutamisega annate te olulise panuse meie keskkonna kaitseks. Palume küsida kohalikust omavalitsusest kompetentsete jäätmete utiliseerimise kohtade infot.
