Kaubamärk	SUNTEC
Mudel	Impress 27+
Toote tüüp	Mobiilne monoblokk-kliimaseade
Toiteallikas	220-240 V~, 50 Hz
Külmutusagens	R410A (alla 1 kg, GWP 1975)
Töörežiimid	Jahutus, niiskuse eemaldus, ventilaator, ooterežiim
Temperatuurivahemik (jahutus)	16 °C kuni 31 °C
Ventilaatori kiirused	Madal ja kõrge
Taimer	Sisse/väljalülituse viivitus 1 kuni 24 tundi
Ekraan	LED-ekraan režiimi, temperatuuri ja paagi täitumise indikaatoritega
Pult	Jah, kaasas
Käepidemed ja rattad	Transpordikäepide ja juhtrattad
Õhufilter	Pestav, soovitatav puhastada iga 14 päeva järel
Kondensaadi ärajuhtimine	Automatne aurustumine; käsitsi tühjendamine, kui paak on täis (kuvatakse "W.F.")
Kompressori kaitse	3-minutiline viivitus enne taaskäivitamist
Paigaldus	Nõuab õhu väljatõmbevoolikut (kaasas)
Kaasas olevad tarvikud	Väljatõmbevoolik, adapter, aknasiin, pult, patareid
Kaal	Umbes 28 kg (hinnanguline)
Mõõtmed (ligikaudsed)	Umbes 45 x 38 x 70 cm (hinnanguline)

Korduma kippuvad küsimused - Impress 27+ SUNTEC

Kuidas paigaldada kliimaseadet Impress 27+?

Asetage seade vähemalt 50 cm kaugusele seintest ja esemetest. Kinnitage väljatõmbevoolik seadme tagaosa külge, seejärel adapter teise otsa. Sisestage adapter paigaldatud aknasiini. Ühendage 220-240V pistikupessa. Laske seadmel enne esmakordset kasutamist 24 tundi seista.

Mida tähendab ekraanil kuvatav 'W.F.'?

'W.F.' tähendab, et kondensaadivee paak on täis. Seade peatub automaatselt. Tühjendamiseks eemaldage seadme põhjas olev äravoolukork ja laske vesi anumasse voolata. Ühendage uuesti ja käivitage.

Kuidas puhastada õhufiltrit?

Lülitage seade välja ja ühendage lahti. Avage võre, eemaldage filter. Peske seda leige vee ja pehme pesuvahendiga, laske täielikult kuivada (mitte päikese käes). Pange tagasi ja sulgege võre. Puhastage iga 14 päeva järel.

Kuidas reguleerida taimerit?

Ooterežiimis vajutage kella režiimi sisselülitusaja seadistamiseks. Töötamise ajal vajutage kella režiimi väljalülitusaja seadistamiseks. Kasutage + ja - nuppe programmeerimiseks 1 kuni 24 tundi.

Seade ei käivitu pärast toitenupu vajutamist.

Kontrollige esmalt toiteallikat: kas pistik on korralikult ühendatud? Kas pistikupesa on pingestatud? Kui ekraanil kuvatakse 'W.F.', tühjendage paak. Kui probleem püsib, oodake 30 minutit ja proovige uuesti (termokaitse).

Kompressor ei käivitu.

Kompressoril on kaitse, mis viivitab käivitamist 3 minutit pärast sisselülitamist või taaskäivitamist. Kui see pärast seda aega ikka ei tööta, lülitage seade 30 minutiks välja, et lähtestada termokaitse, seejärel lülitage uuesti sisse.

Seade teeb müra.

Veenduge, et seade on tasasel ja stabiilsel pinnal. Kontrollige, et väljatõmbevoolik ei ole paindunud ega ummistunud. Puhastage õhu sisselaskeavad. Kui müra püsib, võtke ühendust klienditeenindusega.

Kuidas kasutada pulti?

Asetage kahte patareid (ei ole kaasas) patareipesasse. Suunake pult juhtpaneelil olevale vastuvõtjale. Nupud vastavad paneeli nuppudele: Sisse/Välja, Režiim, Ventilaator, Temperatuur jne.

Kas ma võin kasutada pikendusjuhet?

Pikendusjuhet ei soovitata kasutada. Ühendage seade otse maandatud seinakontakti (220-240V, 50 Hz). Kui pikendusjuhe on hädavajalik, peab see olema raske tüüpi (minimaalne ristlõige 1,5 mm²) ja täielikult lahti keritud.

Kuidas valmistada seadet talveks hoiustamiseks?

Tühjendage veepaak. Lülitage seade sisse ventilaatorirežiimis, hoidke Ventilaatori nuppu all 5 sekundit, kuni see lülitub madalale ventilatsioonile. Laske pooleks päevaks töötada, et sisemus kuivaks. Lülitage välja, ühendage lahti, puhastage filter, kerige kaabel kokku, eemaldage voolik ja hoidke kõike kuivas kohas. Eemaldage pultidest patareid.

KASUTUSJUHEND Impress 27+ SUNTEC

Palume mitte paigaldada voi kasutada kliimaseadet enne kasutusjuhendi hoolikat labilugemist. Palume hoida alles kasutusjuhend toote garantiiks ja teabe jarelevaatamise vahendina.

Tähelepanu!

Seadet saab kasutada lastel vanuses 8 aastat ja rohkem ning keha-, meele- ja vaimsed voimed voi kogemuse puudumise ja teadmisi, kui neile on antud jarevalve voi seadme kasutamise kohta juhiseid seadme ohutult ja moista ohud kaasatud. Puhastus ja hoolduse ei teinud lapsed ilma jarevalveta.

Seade sobib kasutamiseks ainult siseruumides.
- Mitte kasutada seadet kui toitejuhe, pistik voi seade on kahjustunud.
- Seadet ei tohi ühendada defektesse pistikupessa. Enne kasutamist veenduda, et seade on öigesti paigaldatud.
- Arge kasutage seadet lahtise tule lahedal.
Vältridge seadme sattumist otsese päikesevalguse kätte.
- Enne pistiku seinakontaktist eemaldamist lülitada seade välja.
- Enne seadme puhastamist, hoiustamist või pikemaks ajaks seisma jätmist eemaldada pistik seinakontaktist.
- Puhastada seadet ainult käesolevas kasutusjuhendisk kirjeldatud viisil.
- Ühendada seade korralikult maandatud pistikupessa (220–240 VAC, 50 Hz).
- Mitte jätta toötavat seadet järelvalveta. Lülitada seade välja ka juhul, kui ruumist lahkutakse vaid lühikeks ajaks.

• Toitejuhtme seinakontaktist lahtiuhendamisel vöttä alati kinni pistikust, mitte toitejuhtmest.
• Arge kasutage seadet ümbruses, kus pritsitakse öli vöi vett.
• Seadet ei tohi kasutada vanni, dušši ega basseini laheduses vovi selvepesulas.
• Arge kunagi pange sōrmi, pliiatsid vōi mis tahes muud objektid, kuigi valvur, kui toitepistik on ühendatud, eriti sōidu ajal.
• Klimaseadet peab alati hoidma ja transportima pustises asendis. Kahtluse korral soovitame oodata vahemalt 24 tundi enne klimaseadme käivitamist uesti.
  Palume kindlaks teha, et ventilatsiooni sisselaske- ja valjalaskeava ei oleks blookeeritud.
• Vee väljavoolamise vältimiseks kasutage seadet alati horisontaalsel pinnal.
• Seadme kahjustumise vältimiseks kasutada alati tootja pakutavaid varuosi ja tarvikuid.
• Åra paranda seadet ise Kui seade vajab remonti, vötke ühendust om edasimüüjaga.
• Arge kunagi kasutage pistikut nagu lüliti alustada ja lülitage konditsioneer üksus. Kasutage kaasasolevat POWER lüliti asub juhtpaneelil.
  Veenduda, et toitejuhe on korralikult maandatud.
• Kui toitejuhe on kahjustunud põrduda selle ohutuks valjavahetamiseks edasimüuja, klienditoe voi muu vastava kvalifikatsioniga isiku poole.

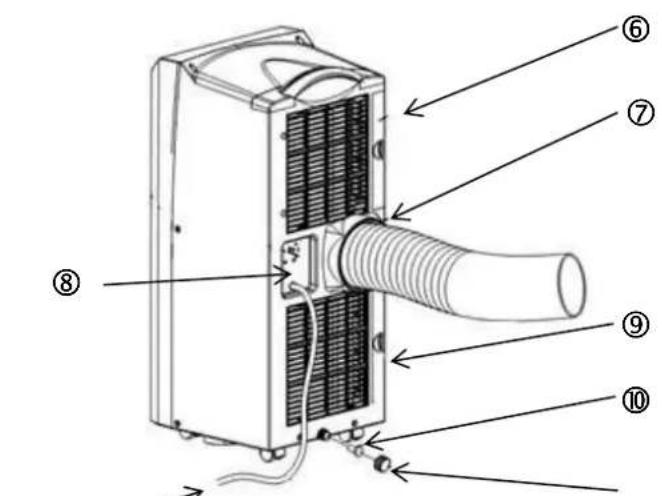

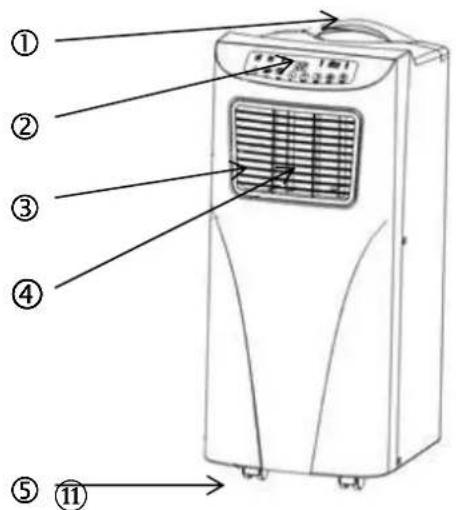

Varuosade/komponentide nimetus

(12)

1 käepide
2 juhtpanele
3 ohuvaljalase
4 ventilator
5 rattad

6 ülemine filtrivore
7 heitohu voolikuava
8 toitejuhtme hoidik
9 alumine filtrivore
10 kummikork
11 kummikorgi kate
12 toitejuhe

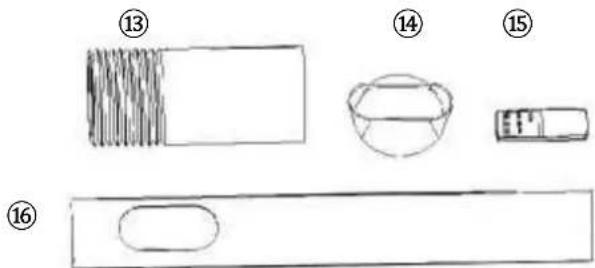

13 heitōhu voolik
14 heitōhu vooliku adapter
15 kaugjuhtimispult
16 liugur aknale

Paigaldamine

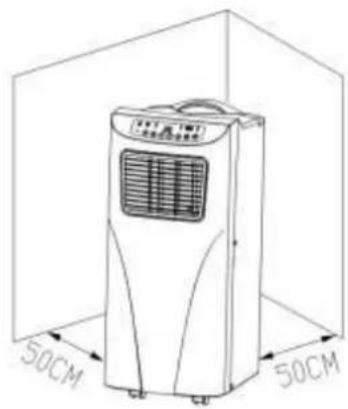

Seade peab seisma porandal teistest objektidest 50 cm kaugusel, kuna need voivad seadme toovimet oluliselt mojutada (joonis 1).

Hoiatus: Enne seadme kasutamist lasta sellel vahemalt 24 tundi pustasendis seista.

Seadet vöib probleemideta ühest toast teise transportida, kuid arvestada tulej järgmist:

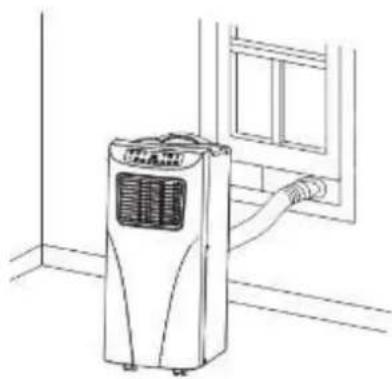

Heitōhu vooliku paigaldamine, joonised 2 ja 3

1) Paigaldada seade seinakontakti lahedusse.
2) Kinnitada heitōhu vooliku ñhte otsa adapter.
3) Kinnitada heitōhu vooliku teine ots selleks ettenähtud avasse seadme tagaküjel.
4) Kinnitada liugur akna kulge. Kinnitada adapter liuguri avasse.
5) Uhendada pistik seinakontakti (220-240 VAC, 50 Hz).

Vöimalikud paigaldusvead

Valtimaks seadme kahjustumist veenduda, et ohu valjalaskeava ei ole blookeritud.
- Heitōhu voolik ei tohi olla vaändunud (joonis 4).

Juhtpaneel

1 toide 11 ventilatori kiire kiiruse margutuli
2 reziim 12 ventilatori aeglase kiiruse margutuli
3 puhkereziim 13 taimeri margutuli
4 temperatuur - 14 ekraan
5 temperatuur + 15 unereziimi margutuli
6 taimer 16 jahutusreziimi margutuli
7ventilaator 17 ohukuivatusreziimi margutuli
8 kaugjuhtimispuldi vastuvotja 18 ventilatorireziimi margutuli
9 veemahuti margutuli 19 toite margutuli
10 kompressori margutuli

1. TOIDE: Selle nupuga saab seadme sisse voi valja lulitada. Seade alustab sisselulitamisel automaatelt tood jahutusreziimis ja aeglase ventilatorikiirusega.
2. REZlIM: Jahutus-, ohukuivatus- voi ventilatorirezimi valimiseks vajutada parestadme kavitamist reziiminuppu.
3. VENTILAATOR: Soovitud ventilatorikiiruse valimiseks vajutada pärast seadme käivamist seda nuppu.
4. TEMPERATUUR - / TEMPERATUUR +: Lulitades seadme jahutusreziimi, saab nende nuppudega valida soovitud ruumtemperatuuri (16-31°C).
5. UNEREŽIIM: Unerežiimi aktiveerimiseks vovi deaktiveerimiseks lulitada seade jahutusrežiimi ja vajutada seda nuppu.
6. TAIMER: Taimeri seadistamiseks käivitada seade vöi jatta see ootereziimi ja vajutada seda nuppu. Soovitud sisse- vöi valjalulitusaega saab valida nuppudega ▲ ja▼ (1-24 t).

Funktsionide kirjeldus

Jahutusrežiim

• Sisselulitamisel käivitub seade automaatelt järgmiste seadistustega: jahutusrežiim, 22°C , aeglane ventilaatorikiirus.
  Jahutusreziimi seadistamiseks vajutada REZIIM-nuppu, suttib jahutusreziimi margutuli.
• Temperatuuri valimiseks (16°C - 31°C) vajutada nuppu voi
• Ventilatori kiiruse valimiseks (kiire voi aeglane) vajutada VENTILAATOR-nuppu.

Ventilaatorirezijim

• Ventilatorirezimi valimiseks vajutada REZIM-nuppu, suttib ventilatorireziimi margutuli.
• Ventilatori kiiruse valimiseks (kiire voi aeglane) vajutada VENTILAATOR-nuppu.
• Temperatuuri ei saa muuta ja unereziimi ei saa valida.

Taimer

Sisselulitamisaja valimiseks vajutada ootereziimis TAIMER-nuppu. Suttib taimeri margutuli.
Väljalūlitamisaja māramiseks vajutada TAIMER-nuppu, kui seade on törežiimis. Taimeri margutuli ei pole enam.

Ohukuivatusreziim

Vajutada UNEREZIIM-nuppu, ventilatori kiirus on automaatelt aeglane.
- Unereziimi aktiveerimisel jahutusreziimis, touseb temperatuur uhe tunni moedumisel 1°C vorra, kahe tunni moedumisel veel 1°C vorra ja jaab seejarel konstantseks.
Kui seade on ohukuivatusreziim vio ventilaatorirezimi ei saa unereziimi validate. Kui veemahuti on tais, lulitub seade ootereziimi, seadistused kustuvad ja unereziim deaktiveerub.

Kompressori kaitse

• Kompressor vajab käivitusaega ja alustab töd kolm minutit pärast seadme sisselülitamist voit taaskäivitamist.

OLULINE:

Veemahuti tuhjendamine

Seadmel on automaatne veeauru susteem. Kondenseerunud vett kasutatakse kondensaatori jahutamiseks, mis suurendab nii jahutusvoimsust kui saastab energiat.

• Veemahuti tātumisel suttib ekraanil teade „W.F.“, seade lūlitub automaatelt ooterežiimi, kōlab hoiatussignaal ja kōik nupud blokeeritakse kuni veemahuti on tühjendatud.
  Veemahuti tuhjendamiseks eemaldada seadme alt vee aravoolukork ja oodata kuni vesi selle alla paigaldatud anumasse voolab.
  Lulitada seade valja ja eemaldada toitejuhe pistikust. Seadme taaskaivitamisel tottab see tavaparasel viisil.

Puhastamine

1. Enne seadme või filtri puhastamist tehke kindlaks, et seade oleks välja lulitatud ja elektrivorgust välja võetud.
2. Seadme puhastamiseks arge kasutage bensiini voi teisi kemikaale.
3. Arge hoidke seadet voolava vee all ja arge pange seda vee alla.

1. Ohufilter

• Filtrit peaks laitmatu too tagamiseks iga 14 päeva järel puhastama tolmust.
• Seadme lahtimonteerimine
  Avage vore ja eemaldage filter.

Puhastamine

Puhastage filtrit leige veega ja laske kuivada enne tagasipanemist. Palume filtrit mitte panna päikese kätte.

Seadme kokkupanemine

Pange filter uuesti voresse ja sulgege kate.

2. Korpuse puhastamine

Puhastage seadet leige veega ja vastavalt vajadusele ornatoimelise

Hoiustamine

1. Eemaldada toitejuhe pistikupesast ja tuhjendada veemahuti voi eemaldada vesi seadet kergelt kallutades. Seejarel panna seade toole. Vajutada „Fan“-nuppu (ventilaator) ja hoida seda 5 sekundit all, kuni seade lulitub vahese oohuhulga reziimi. Lasta seadmel selles reziimis pool paeva tootada, kuni torustik on kuivanud. Nii on seadme sisemusel voimalik ara kuivada ja see ei lahe hallitama.
2. Lulitada seadevalja ja eemaldage toitejuhe pistikust.
3. Kerida juhe kokku ja kinnitada see juhtmehoidjale.
4. Eemaldada heitōhu voolik seadme küljest ja hoida seda kindlas kohas.
5. Panna seade pappkasti ja viia see kuiva kohta.
6. Eemaldada kaugjuhtimispuldi patareid ja hoida ka neid kindlas kohas.

Veateated

Arge pudke is paigaldada / build / remont uksus. Vale to saab elektrilogi, veelekke, tuli vms. pohjustada.

Veateade	Pöhjused	Vea körvaldamine
1. Seade ei käivitu pärast POWER (sisse ja väljalūlitamise) nupu vajutamist	Nr elektrilised	Sisestage pistik seinakontakti ja lūlitage seade
	veemahuti on tãis, hoiatustuli vilgub	Tühendage veemahuti
2. Seade taaskäivitub pidevalt uesti.	Uksed ja aknad on avatud, ruumis on teised soojisallikad (ruumi temperatuur kõigub)	Sulgeda kõik uksed ja aknad, kõrvaldada soojisallikas
	Otsene päiksesekiirgus	Paigutada seade varju või tõmmata kardinad ette
	Heitõhu voolik ei ole kas kinnitatud või on ummistunud	Kinnitada või puhistada heitõhu voolik
	Öhu sisselase on ummistunud	Puhastada ummistunud koht
3. Seade tõtab liiga tugeva müraga	aluspind ei ole tasane	Pange seade tasasele kohale
4. Kompressor ei tõöta	Ülekuumenemiskaitse funktsion on aktiveerunud.	Lūlitada seade vãja ja käivitada see 30 minuti mödumisel uesti.

Tagavaraosad ja taiendavate osade tellimine (kiirem, mugavam tellimine)

Te võite tagavaraosi ja täiendavaid osi seadmele IMPRESS tellida kohaliku kaubandusvörgu kaudu. Lisaks leiate meie kodulehelt

www.suntec-wellness.de

täiendavat informatssooni üksikute taiendavate osade ning meie kiire ja mugava tagavaraoade tellimise kohta. Samuti leiate taiendavat informatssooni seadme IMPRESS kohta (nt vastused tihti esitatud kusimustele, dokumentide allalaadime jne).

Nimetus EAN	Kirjeldus	Funktsionide joonis
Air-Block Klima-Sail 4250058312099	See on igit tüüpi akendele ja ustele universaalselt paigaldatav vörk. Nagu sääsevörgu puhul kinnitatakse see kleeplindiga ja seda käsikitsetakse tõmblukuabil. Akent või ust saab alati sulgeda.
Air-Extension-Kit 4250058312105	Uudistoode kogu maailmas, mille abil saate omaj Majas peaaegu iga nurga konditsioneerida, kusuures klimaseadme asukoht ei omaj mingit tähtsust. Te saate heitōhu voolikut spetsiaalse propelleri abil 5 meetri vōrra pikendada.
IMPRESS Wall-Kit 4250058312471	Clean closing of a wall or wall boring from inside and outside with connection element for the air hose.
Window-Kit 4250058312013	Sliding seal of window and connection adapter for air hose, especially for sliding windows.

Nōuanded keskkonnakaitseks

Seda toodet ei tohi kasutusaja loppedes ara visata koos tavaliste majapidamisjäätmetega. Seda naitab sümbal tootel, kasutusjuhendis voi pakendil. Materjalid on vastavalt nende tāhistusele uesti kasutatavad. Taaskasutamise, materjalide uesti kasutamise voi vanade seadmete muul viisil taaskasutamisega annate te olulise panuse meie keskkonna kaitseks. Palume kùsida kohalikust omavalitsusest kompetentsete jäätmete utiliseerimise kohtade infot.

© 2016 KLIMATRONIC® IMPRESS plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DUSSELDORF / DEUTSCHLAND

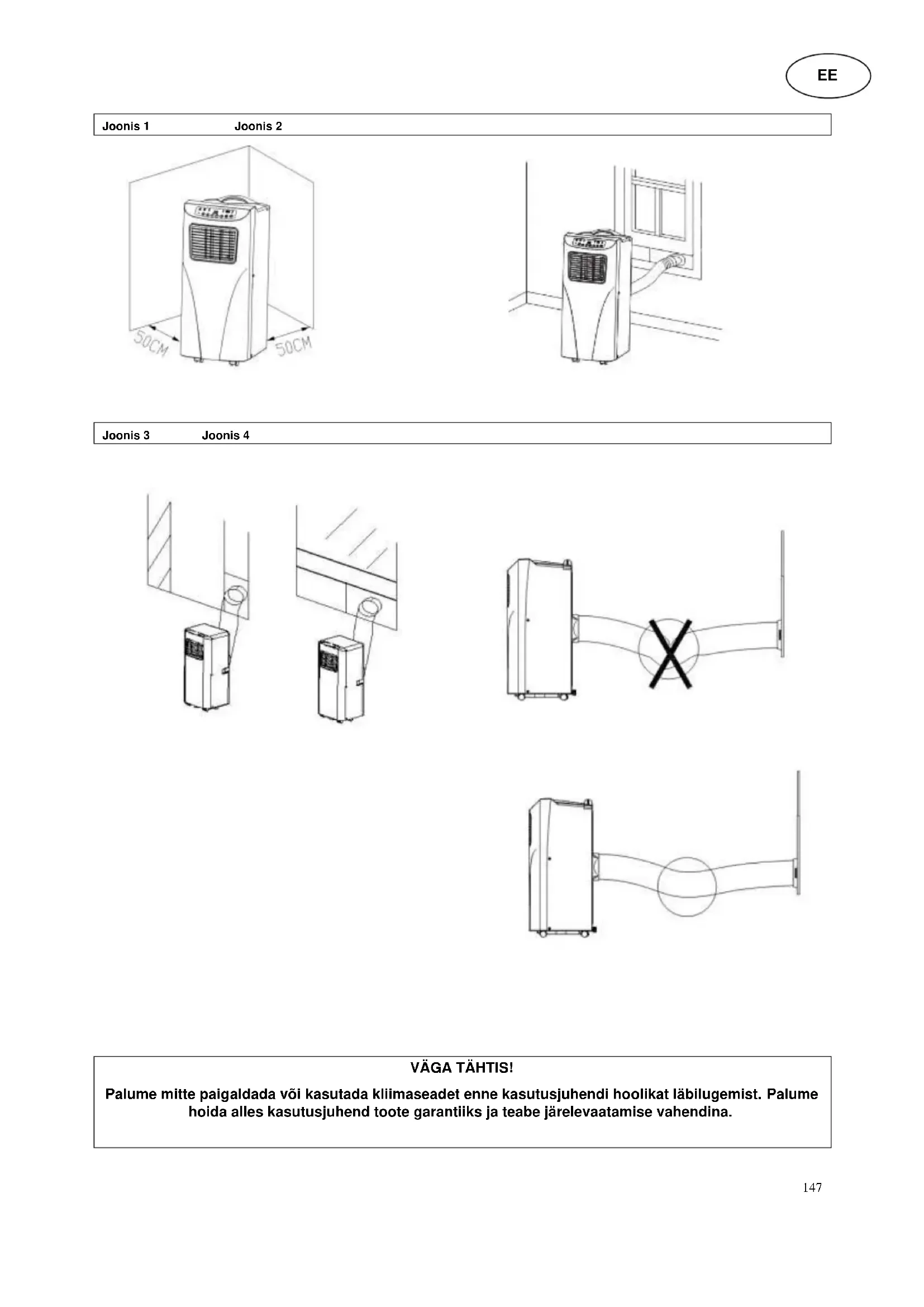

Kuva 1
