Impress 20+ - Kliimaseade SUNTEC - Tasuta kasutusjuhend

Toote tüüp	Mobiilne monoblokk-kliimaseade
Mark	Suntec
Mudel	Impress 20+
Toide	220-240 V AC, 50 Hz
Külmaaine	R410A (GWP 1975)
Töörežiimid	Jahutus, Niiskuse eemaldamine, Ainult ventilaator
Temperatuurivahemik	16 °C kuni 31 °C
Ventilaatori kiirused	Madal ja Kõrge
Programmeeritav taimer	Jah (1 kuni 24 tundi, viivitatud sisse/välja lülitamine)
Veepaak	Automaatne aurustamine; käsitsi tühjendamine täis korral (kuvatakse W.F.)
Pult	Jah, kaasas
Õhu väljalasketoru	Jah, koos adapteri ja aknasiiniga
Õhufilter	Pestav; soovitatav puhastada iga 14 päeva tagant
Kompressori kaitse	3-minutiline viivitus käivitamisel
Garantii	24 kuud (tingimustel, vt juhendit)
Kaasasolevad tarvikud	Pult, õhuväljalasketoru, adapter, aknasiin
Saadaval varuosad	Air-Block Klima-Sail, Air-Extension-Kit, Window-Kit, IMPRESS Wall-Kit
Ohutus	Ärge kasutage veekogu lähedal; ärge sulgege õhu sisse-/väljalaskeavasid; enne puhastamist ühendage lahti
Hoiustamine	Tühjendage vesi, laske ventilaatorirežiimil 12 tundi töötada kuivatamiseks, hoidke kuivas kohas

Korduma kippuvad küsimused - Impress 20+ SUNTEC

Miks seade ei käivitu pärast POWER-nupu vajutamist?

Kontrollige esmalt, et pistik on korralikult pistikus (220-240 V). Kui ekraanil kuvatakse W.F., tühjendage veepaak. Veenduge, et toatemperatuur jääb töövahemikku.

Mida tähendab ekraanil kuvatav "W.F."?

Ekraanil kuvatav W.F. tähendab, et veepaak on täis. Seade lülitub automaatselt välja. Lähtestamiseks eemaldage alumisel osal asuv tühjenduskork, tühjendage vesi anumasse ja käivitage seade uuesti.

Kuidas puhastada õhufiltrit?

Lülitage seade välja ja ühendage lahti. Avage võre, eemaldage filter. Puhastage seda leige vee ja pehme pesuvahendiga, seejärel laske täielikult kuivada enne tagasiasetamist. Ärge jätke päikese kätte. Tehke seda iga 14 päeva järel.

Kuidas reguleerida soovitud temperatuuri?

Lülitage seade sisse ja valige nupuga MODE režiim Jahutus. Kasutage nuppe TEMPERATUUR + ja TEMPERATUUR - temperatuuri reguleerimiseks 16 °C kuni 31 °C.

Kuidas programmeerida taimerit?

Ooterežiimis vajutage nuppu KELL sisselülitumisaja seadmiseks (kella indikaator põleb). Töörežiimis vajutage KELL väljalülitumisaja seadmiseks. Kasutage +/- nuppe seadistamiseks 1 kuni 24 tundi.

Mida teha, kui seade on liiga vali?

Kontrollige, et seade on tasasel ja stabiilsel pinnal. Veenduge, et miski ei takista õhu sisse- ega väljalaskeavasid. Kui müra jätkub, võtke ühendust edasimüüjaga.

Kompressor ei tööta, mida teha?

Kompressoril on termokaitse: selle käivitumine võib pärast sisselülitamist võtta kuni 3 minutit. Kui probleem püsib, lülitage seade 30 minutiks välja, seejärel lülitage uuesti sisse. Kui midagi ei muutu, võtke ühendust teenindusega.

Kuidas hoiustada seadet hooaja lõpus?

Tühjendage veepaak. Ühendage seade, vajutage nuppu VENTILAATOR ja hoidke seda 5 sekundit all, et käivitada kuivatamine madala ventilaatorirežiimiga pooleks päevaks. Lülitage välja, ühendage lahti, kerige kaabel, eemaldage õhutoru, pange seade kilekotti ja hoidke kuivas kohas. Ärge unustage puldist patareisid eemaldada.

Kas ma võin kasutada pikendusjuhet?

Pikendusjuhtme kasutamine ei ole soovitatav. Ühendage seade otse maandatud seinakontakti (220-240 V, 50 Hz). Vajadusel kasutage piisava ristlõikega pikendusjuhet (vähemalt 1,5 mm²) ja veenduge, et see pole kahjustatud.

Millised tarvikud on selle seadme jaoks saadaval?

Järgmisi tarvikuid müüakse eraldi: Air-Block Klima-Sail (universaalne aknakate), Air-Extension-Kit (5-meetrine torupikenduskomplekt), Window-Kit (libisev tihenduskomplekt) ja IMPRESS Wall-Kit (puurimisühendus). Külastage veebisaiti www.suntec-wellness.de lisateabe saamiseks.

KASUTUSJUHEND Impress 20+ SUNTEC

Palume mitte paigaldada voi kasutada kliimaseadet enne kasutusjuhendi hoolikat labilugemist. Palume hoida alles kasutusjuhend toote garantiiks ja teabe jarelevaatamise vahendina.

Tähelepanu!

Seadet saab kasutada lastel vanuses 8 aastat ja rohkem ning keha-, meele- ja vaimsed voimed voi kogemuse puudumise ja teadmisi, kui neile on antud jarevalve voi seadme kasutamise kohta juhiseid seadme ohutult ja moista ohud kaasatud. Puhastus ja hoolduse ei teinud lapsed ilma jarevalveta.

Seade sobib kasutamiseks ainult siseruumides.
- Mitte kasutada seadet kui toitejuhe, pistik voi seade on kahjustunud.
- Seadet ei tohi ühendada defektesse pistikupessa. Enne kasutamist veenduda, et seade on öigesti paigaldatud.
- Arge kasutage seadet lahtise tule lahedal.
Vältridge seadme sattumist otsese päikesevalguse kätte.
- Enne pistiku seinakontaktist eemaldamist lülitada seade välja.
- Enne seadme puhastamist, hoiustamist või pikemaks ajaks seisma jätmist eemaldada pistik seinakontaktist.
- Puhastada seadet ainult käesolevas kasutusjuhendisk kirjeldatud viisil.
- Ühendada seade korralikult maandatud pistikupessa (220–240 VAC, 50 Hz).
- Mitte jätta toötavat seadet järelvalveta. Lülitada seade välja ka juhul, kui ruumist lahkutakse vaid lühikeks ajaks.

• Toitejuhtme seinakontaktist lahtiuhendamisel votta alati kinn pistikust, mitte toitejuhtmest.
• Arge kasutage seadet ümbruses, kus pritsitakse öli vöi vett.
• Seadet ei tohi kasutada vanni, dušši ega basseini laheduses vovi selvepesulas.
• Arge kunagi pange sōrmi, pliiatsid vōi mis tahes muud objektid, kuigi valvur, kui toitepistik on ühendatud, eriti sōidu ajal.
• Klimaseadet peab alati hoidma ja transportima pustises asendis. Kahtluse korral soovitame oodata vahemalt 24 tundi enne klimaseadme käivitamist uesti.
  Palume kindlaks teha, et ventilatsiooni sisselaske- ja valjalaskeava ei oleks blookeeritud.
• Vee väljavoolamise vältimiseks kasutage seadet alati horisontaalsel pinnal.
• Seadme kahjustumise vältimiseks kasutada alati tootja pakutavaid varuosi ja tarvikuid.
• Åra paranda seadet ise Kui seade vajab remonti, vötke ühendust om edasimüüjaga.
• Arge kunagi kasutage pistikut nagu lüliti alustada ja lülitage konditsioneer üksus. Kasutage kaasasolevat POWER lüliti asub juhtpaneelil.
  Veenduda, et toitejuhe on korralikult maandatud.
• Kui toitejuhe on kahjustunud põrduda selle ohutuks valjavahetamiseks edasimüuja, klienditoe voi muu vastava kvalifikatsioniga isiku poole.

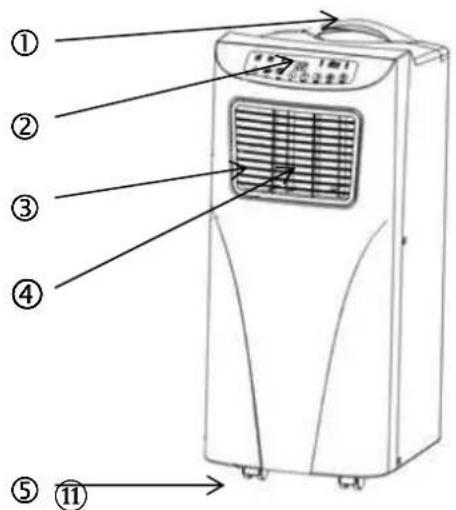

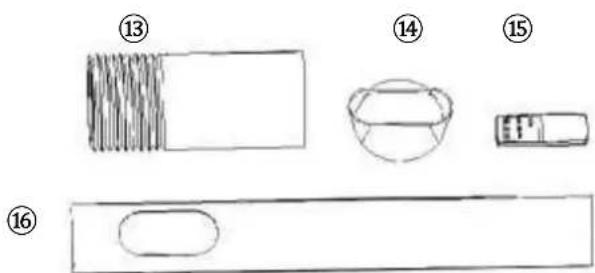

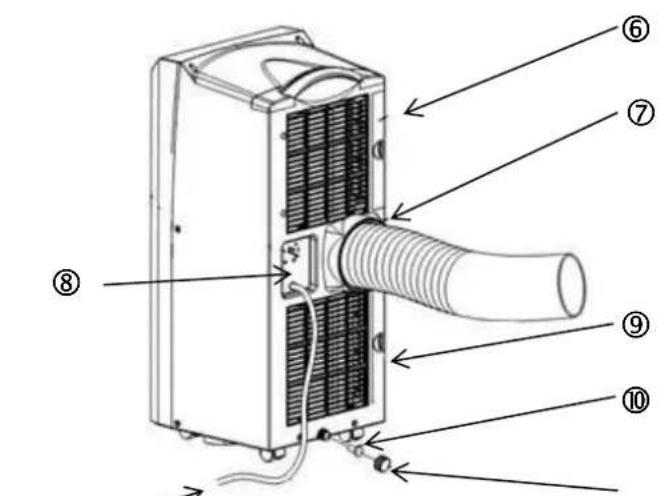

Varuosade/komponentide nimetus

(12)

1 käepide
2 juhtpanele
3 ohuvaljalase
4 ventilator
5 rattad

6 ülemine filtrivore
7 heitohu voolikuava
8 toitejuhtme hoidik
9 alumine filtrivore
10 kummikork
11 kummikorgi kate
12 toitejuhe

13 heitōhu voolik
14 heitōhu vooliku adapter
15 kaugjuhtimispult
16 liugur aknale

Paigaldamine

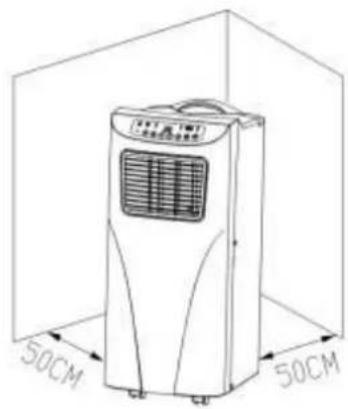

Seade peab seisma porandal teistest objektidest 50~cm kaugusel, kuna need voivad seadme toovimet oluliselt mojutada (joonis 1).

Hoiatus: Enne seadme kasutamist lasta sellel vahemalt 24 tundi pustasendis seista.

Seadet vöib probleemideta ühest toast teise transportida, kuid arvestada tuleb järgmist:

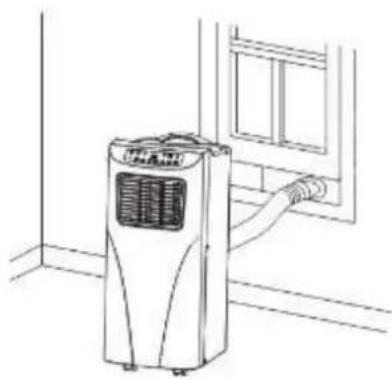

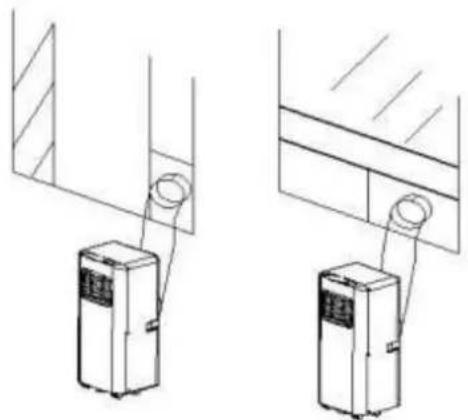

Heitōhu vooliku paigaldamine, joonised 2 ja 3

1) Paigaldada seade seinakontakti lahedusse.
2) Kinnitada heitōhu vooliku ñhte otsa adapter.
3) Kinnitada heitōhu vooliku teine ots selleks ettenähtud avasse seadme tagaküljel.
4) Kinnitada liugur akna kulge. Kinnitada adapter liuguri avasse.
5) Uhendada pistik seinakontakti (220-240 VAC, 50 Hz).

Vöimalikud paigaldusvead

Valtimaks seadme kahjustumist veenduda, et ohu valjalaskeava ei ole blookeritud.
- Heitōhu voolik ei tohi olla vaändunud (joonis 4).

Juhtpaneel

1 toide 11 ventilatori kiire kiiruse margutuli
2 reziim 12 ventilatori aeglase kiiruse margutuli
3 puhkereziim 13 taimeri margutuli
4 temperatuur - 14 ekraan
5 temperatuur + 15 unereziimi margutuli
6 taimer 16 jahutusreziimi margutuli
7ventilaator 17 ohukuivatusreziimi margutuli
8 kaugjuhtimispuldi vastuvotja 18 ventilaatorireziimi margutuli
9 veemahuti margutuli 19 toite margutuli
10 kompressori margutuli

1. TOIDE: Selle nupuga saab seadme sisse voi valja lulitada. Seade alustab sisselulitamisel automaatelt tood jahutusreziimis ja aeglase ventilatorikiirusega.
2. REZlIM: Jahutus-, ohukuivatus- voi ventilatorirezimi valimiseks vajutada parestadme kavitamist reziiminuppu.
3. VENTILAATOR: Soovitud ventilatorikiiruse valimiseks vajutada pärast seadme käivamist seda nuppu.
4. TEMPERATUUR - / TEMPERATUUR +: Lulitades seadme jahutusreziimi, saab nende nuppudega valida soovitud ruumtemperatuuri (16-31°C).
5. UNEREŽIIM: Unerežiimi aktiveerimiseks vovi deaktiveerimiseks lulitada seade jahutusrežiimi ja vajutada seda nuppu.
6. TAIMER: Taimeri seadistamiseks käivitada seade vöi jatta see ootereziimi ja vajutada seda nuppu. Soovitud sisse- vöi valjalulitusaega saab valida nuppudega ▲ ja▼ (1-24 t).

Funktsionide kirjeldus

Jahutusrežiim

• Sisselulitamisel käivitub seade automaatelt järgmiste seadistustega: jahutusrežiim, 22^ , aeglane ventilaatorikiirus.
  Jahutusreziimi seadistamiseks vajutada REZIIM-nuppu, suttib jahutusreziimi margutuli.
• Temperatuuri valimiseks (16^ - 31^) vajutada nuppu voi
• Ventilatori kiiruse valimiseks (kiire voi aeglane) vajutada VENTILAATOR-nuppu.

Ventilaatorirezijim

• Ventilatorirežiimi valimiseks vajutada REŽIIM-nuppu, suttib ventilatorirežiimi mārgutuli.
• Ventilatori kiiruse valimiseks (kiire voi aeglane) vajutada VENTILAATOR-nuppu.
• Temperatuuri ei saa muuta ja unereziimi ei saa valida.

Taimer

Sisselulitamisaja valimiseks vajutada ootereziimis TAIMER-nuppu. Suttib tameri margutuli.
Väljalūlitamisaja māramiseks vajutada TAIMER-nuppu, kui seade on törežiimis. Taimeri margutuli ei pole enam.

Ohukuivatusreziim

Vajutada UNEREZIIM-nuppu, ventilatori kiirus on automaatelt aeglane.
- Unereziimi aktiveerimisel jahutusreziimis, touseb temperatuur uhe tunni moedumisel 1^ vorra, kahe tunni moedumisel veel 1^ vorra ja jaab seejarel konstantseks.
Kui seade on ohukuivatusreziim vio ventilaatorirezimi ei saa unereziimi validate. Kui veemahuti on tais, lulitub seade ootereziimi, seadistused kustuvad ja unereziim deaktiveerub.

Kompressori kaitse

• Kompressor vajab käivitusaega ja alustab töd kolm minutit pärast seadme sisselülitamist voit taaskäivitamist.

OLULINE:

Veemahuti tuhjendamine

Seadmel on automaatne veeauru susteem. Kondenseerunud vett kasutatakse kondensaatori jahutamiseks, mis suurendab nii jahutusvoimsust kui saastab energiat.

• Veemahuti tātumisel suttib ekraanil teade „W.F.“, seade lūlitub automaatelt ooterežiimi, kōlab hoiatussignaal ja kōik nupud blokeeritakse kuni veemahuti on tühjendatud.
  Veemahuti tuhjendamiseks eemaldada seadme alt vee aravoolukork ja oodata kuni vesi selle alla paigaldatud anumasse voolab.
  Lulitada seade valja ja eemaldada toitejuhe pistikust. Seadme taaskaivitamisel tottab see tavaparasel viisil.

Puhastamine

1. Enne seadme või filtri puhastamist tehke kindlaks, et seade oleks välja lulitatud ja elektrivorgust välja võetud.
2. Seadme puhastamiseks arge kasutage bensiini voi teisi kemikaale.
3. Arge hoidke seadet voolava vee all ja arge pange seda vee alla.

1. Ohufilter

• Filtrit peaks laitmatu too tagamiseks iga 14 päeva järel puhastama tolmust.
• Seadme lahtimonteerimine

Avage vore ja eemaldage filter.

Puhastamine

Puhastage filtrit leige veega ja laske kuivada enne tagasipanemist. Palume filtrit mitte panna päikese kätte.

Seadme kokkupanemine

Pange filter uuesti voresse ja sulgege kate.

2. Korpuse puhastamine

Puhastage seadet leige veega ja vastavalt vajadusele ornatoimelise

Hoiustamine

1. Eemaldada toitejuhe pistikupesast ja tuhjendada veemahuti voi eemaldada vesi seadet kergelt kallutades. Seejarel panna seade toole. Vajutada „Fan“-nuppu (ventilaator) ja hoida seda 5 sekundit all, kuni seade lilitub vahese oohuhulga reziimi. Lasta seadmel selles reziimis pool paeva tootada, kuni torustik on kuivanud. Nii on seadme sisemusel voimalik ara kuivada ja see ei lahe hallitama.
2. Lulitada seadevalja ja eemaldage toitejuhe pistikust.
3. Kerida juhe kokku ja kinnitada see juhtmehoidjale.
4. Eemaldada heitōhu voolik seadme küljest ja hoida seda kindlas kohas.
5. Panna seade pappkasti ja viia see kuiva kohta.
6. Eemaldada kaugjuhtimispuldi patareid ja hoida ka neid kindlas kohas.

Veateated

Arge pudke is paigaldada / build / remont uksus. Vale to saab elektrilogi, veelekke, tuli vms. pohjustada.

Veateade	Pöhjused	Vea körvaldamine
1. Seade ei käivitu pärast POWER (sisse ja väljalūlitamise) nupu vajutamist	Nr elektrilised	Sisestage pistik seinakontakti ja lūlitage seade
	veemahuti on tãis, hoiatustuli vilgub	Tühendage veemahuti
2. Seade taaskäivitub pidevalt uesti.	Uksed ja aknad on avatud, ruumis on teised soojisallikad (ruumi temperatuur kõigub)	Sulgeda kõik uksed ja aknad, kõrvaldada soojisallikas
	Otsene päiksesekiirgus	Paigutada seade varju või tõmmata kardinad ette
	Heitõhu voolik ei ole kas kinnitatud või on ummistunud	Kinnitada või puhistada heitõhu voolik
	Öhu sisselase on ummistunud	Puhastada ummistunud koht
3. Seade tõtab liiga tugeva müraga	aluspind ei ole tasane	Pange seade tasasele kohale
4. Kompressor ei tõöta	Ülekuumenemiskaitse funktsion on aktiveerunud.	Lūlitada seade vãja ja käivitada see 30 minuti mödumisel uesti.

Tagavaraosad ja taiendavate osade tellimine (kiirem, mugavam tellimine)

Te võite tagavaraosi ja täiendavaid osi seadmele IMPRESS tellida kohaliku kaubandusvörgu kaudu. Lisaks leiate meie kodulehelt

www.suntec-wellness.de

täiendavat informatssooni üksikute taiendavate osade ning meie kiire ja mugava tagavaraoade tellimise kohta. Samuti leiate taiendavat informatssooni seadme IMPRESS kohta (nt vastused tihti esitatud kusimustele, dokumentide allalaadime jne).

Nimetus EAN	Kirjeldus	Funktsionide joonis
Air-Block Klima-Sail 4250058312099	See on igit tüüpi akendele ja ustele universsaalselt paigaldatav vörk. Nagu sääsevörgu puhul kinnitatakse see kleeplindiga ja seda käsikitsetakse tõmblukuabil. Akent või ust saab alati sulgeda.
Air-Extension-Kit 4250058312105	Uudistoode kogu maailmas, mille abil saate omaj Majas peaaegu iga nurga konditsioneerida, kusuures klimaseadme asukoht ei omaj mingit tähtsust. Te saate heitōhu voolikut spetsiaalse propelleri abil 5 meetri vōrra pikendada.
IMPRESS Wall-Kit 4250058312471	Clean closing of a wall or wall boring from inside and outside with connection element for the air hose.
Window-Kit 4250058312013	Sliding seal of window and connection adapter for air hose, especially for sliding windows.

Nōuanded keskkonnakaitseks

Seda toodet ei tohi kasutusaja loppedes ara visata koos tavaliste majapidamisjäätmetega. Seda naitab sümbool tootel, kasutusjuhendis voi pakendil. Materjalid on vastavalt nende tāhistusele uesti kasutatavad. Taaskasutamise, materjalide uesti kasutamise voi vanade seadmete muul viisil taaskasutamisega annate te olulise panuse meie keskkonna kaitseks. Palume kùsida kohalikust omavalitsusest kompetentsete jäätmete utiliseerimise kohtade infot.

© 2016 KLIMATRONIC® IMPRESS plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DUSSELDORF / DEUTSCHLAND
