Toote tüüp	Monokanaliga mobiilne kliimaseade
Bränd	Suntec
Mudel	Motion 70+
Peamised funktsioonid	Jahutus (COOL), Niiskuse eemaldamine (DEHUM), Ventilatsioon (FAN)
Ventilaatori kiirused	2 kiirust: LOW ja HIGH
Temperatuurivahemik	16 °C kuni 31 °C
Taimer	24 tundi, programmeeritav sisse/välja
Kuva	LED
Kaugjuhtimispult	Jah, kaasas
Veepaak	Sisemine, täistaseme alarmiga (käsitsi tühjendamine korgiga)
Külmutusagens	R410A (GWP: 2088, kogus < 1 kg, suletud süsteem)
Filtri hooldus	Pestav sooja veega iga 14 päeva järel
Minimaalne kaugus seintest/mööblist	30 cm
Toiteallikas	Tavaline seinakontakt (220–240 V, 50 Hz)
Toitejuhe	Maandatud pistikuga
Kaasas olevad tarvikud	Õhuväljundvoolik (1,5 m), ümmargune ja ristkülikukujuline adapter
Valikulised tarvikud	Air-Block Klima-Sail (universaalne puri), Air-Extension-Kit (5 m pikendus), Window-Kit (libisev tihenduskomplekt), Motion Wall-Kit (seinaühendus)
Garantii	24 kuud
Kasutus	Ainult siseruumides, horisontaalsel pinnal
Soovitatav ladustamine	Pärast sisemist kuivatamist (ventilaatorirežiim ½ päeva), ühendage lahti, tühjendage vesi, kerige juhe kokku, hoidke plastkotis kuivas kohas
Ülekuumenemiskaitse	Automaatne seiskumine, kui väljundtemperatuur ületab 70 °C

Korduma kippuvad küsimused - Motion 70+ SUNTEC

Kuidas käivitada oma Suntec Motion 70+ kliimaseadet?

Ühendage seade vooluvõrku: kostub helisignaal ja ekraan süttib ooterežiimis. Vajutage nuppu POWER käivitamiseks jahutusrežiimis (vaikimisi 25 °C). Seejärel saate režiimi muuta nupuga MODE (COOL, DEHUM, FAN) ja temperatuuri reguleerida nuppudega TEMP+ ja TEMP-.

Kuidas puhastada õhufiltrit?

Filtrit tuleb puhastada iga 14 päeva järel. Lülitage seade välja ja ühendage lahti. Avage esivõre, eemaldage filter ja peske seda sooja veega (ilma tugevate detergentideta). Laske sellel täielikult õhu käes kuivada (mitte päikese käes), enne kui selle tagasi paigaldate.

Mida teha, kui kuvatakse veakood E0 või E2?

Kood E0 näitab ümbritseva õhu temperatuurianduri riket: võtke ühendust klienditeenindusega. Kood E2 viitab veepumba rikkele: lülitage seade mõneks minutiks välja ja käivitage uuesti. Kui tõrge püsib, pöörduge spetsialisti poole.

Miks veepaagi indikaator vilgub?

See tähendab, et sisemine veepaak on täis. Seade peatub automaatselt. Vee tühjendamiseks ühendage seade lahti, eemaldage alumises osas asuv äravoolukork ja laske vesi anumasse voolata. Keerake kork tagasi enne uuesti käivitamist.

Minu kliimaseade ei jahuta piisavalt, mis võivad olla põhjused?

Kontrollige järgmist: aknad ja uksed on suletud, läheduses pole soojust eraldavaid seadmeid, äravooluvoolik on korralikult paigaldatud ja ummistamata, soovitud temperatuur on piisavalt madal (16–31 °C) ja õhufilter on puhas. Kui probleem püsib, konsulteerige kasutusjuhendiga.

Kuidas taimerit (timer) seadistada?

Viivitusega käivitamiseks: seade välja lülitatud, vajutage TIMER, reguleerige tunnid (0–24) nuppudega TEMP+/TEMP-, seejärel vajutage kinnitamiseks uuesti TIMER. Viivitusega väljalülitamiseks: seade töötab, sama protseduur. TIMERi indikaator süttib. Tühistamiseks vajutage uuesti TIMERit.

Kuidas seadet pikemaks ladustamiseks ette valmistada?

Pärast kasutamist tühjendage veepaak. Lülitage seade FAN (ventilaator) režiimi ja hoidke nuppu 5 sekundit all, kuni see lülitub madalale ventilatsioonile. Laske sellel pool päeva töötada, et sisemus kuivaks. Lülitage välja, ühendage lahti, kerige juhe kokku, eemaldage voolik ja hoidke kõike kuivas kohas. Eemaldage kaugjuhtimispuldist patareid.

Kaugjuhtimispult ei tööta, mida teha?

Kontrollige, et patareid on õigesti sisestatud (tüüp AAA, pole kaasas) ja ei ole tühjad. Suunake kaugjuhtimispult seadme vastuvõtja poole. Kui probleem püsib, vahetage patareid või võtke ühendust klienditeenindusega.

Miks mu kliimaseade müra teeb?

Normaalne müra tuleneb külmutusagensi voolust, kompressorist ja ventilatsioonist. Kui müra on ebatavaline, kontrollige, kas seade on tasasel ja stabiilsel pinnal (põrand pole kallak). Klõbin võib tulla ka halvasti kinnitatud äravooluvoolikust.

Kas ma saan kasutada pikemat pikendusvoolikut?

Jah, Suntec pakub Air-Extension-Kit (ref. 4250058312105), mis võimaldab pikendada õhuväljundvoolikut kuni 5 meetrini spetsiaalse propelleri abil. See võimaldab jahutada kaugemaid ruume ilma efektiivsuse kaotuseta.

KASUTUSJUHEND Motion 70+ SUNTEC

Palume mitte paigaldada või kasutada kliimaseadet enne kasutusjuhendi hoolikat läbilugemist. Palume hoida alles kasutusjuhend toote garantiiks ja teabe järelevaatamise vahendina.

Tähelepanu!

See seade võib kasutada lastel vanuses 8 aastat ja rohkem ning keha-, meele- ja vaimsed võimed või kogemuse puudumine ja teadmisi, kui neile on antud järelevalve või seadme kasutamise kohta juhiseid seadme ohutult ja mõista ohud kaasatud. Puhastus ja hoolduse tohib teha, mida lapsed ilma järelevalveta.

• Seade sobib kasutamiseks ainult siseruumides.
• Seadet ei tohi ühendada defektsesse pistikupessa. Enne kasutamist veenduda, et seade on õigesti paigaldatud.
• Årge kasutage seadet lahtise tule lähedal.
• Ärge kasutage seadet ümbruses, kus pritsitakse öli või vett.
  • Vältige seadme sattumist otsese päikesevalguse kätte.
• Seadet ei tohi kasutada vanni, dušši ega basseini läheduses või selvepesulas.
• Ärge kunagi pange sõrmi, pliiatsid või mis tahes muud objektid, kuigi valvur, kui toitepistik on ühendatud, eriti sõidu ajal.
• Kliimaseadet peab alati hoidma ja transportima püstises asendis. Kahtluse korral soovitame oodata vähemalt 24 tundi enne kliimaseadme käivitamist uuesti.
• Leidke koht pistikupesa vahetus läheduses.
• Enne seadme või filtri puhastamist tehke kindlaks, et seade oleks välja lülitatud ja elektrivõrgust välja võetud.
• Enne transportimist tühjendada seade veest.
• Palume kindlaks teha, et ventilatsiooni sisselaske- ja väljalaskeava ei oleks blokeeritud.
• Seade tuleb paigaldada vastavalt riiklikele elektrisüsteemide kohta käivatele eeskirjadele.
• Vee väljavoolamise vältimiseks kasutage seadet alati horisontaalsel pinnal.
• Hoidke 30 cm ulatuses ruum seadme ümber vabana, nagu on näha joonisel.

• Ärge kunagi kasutage pistikut nagu lüliti alustada ja lülitage konditsioneer üksus. Kasutage kaasasolevat POWER lüliti asub juhtpaneelil.
  • Veenduge, et toitejuhe on korralikult maandatud.
• Kui toitejuhe on kahjustatud, tuleb see asendada müüja või hooldusettevõte või sarnase kvalifikatsiooniga isik, et vältida ohtlikke olukordi.

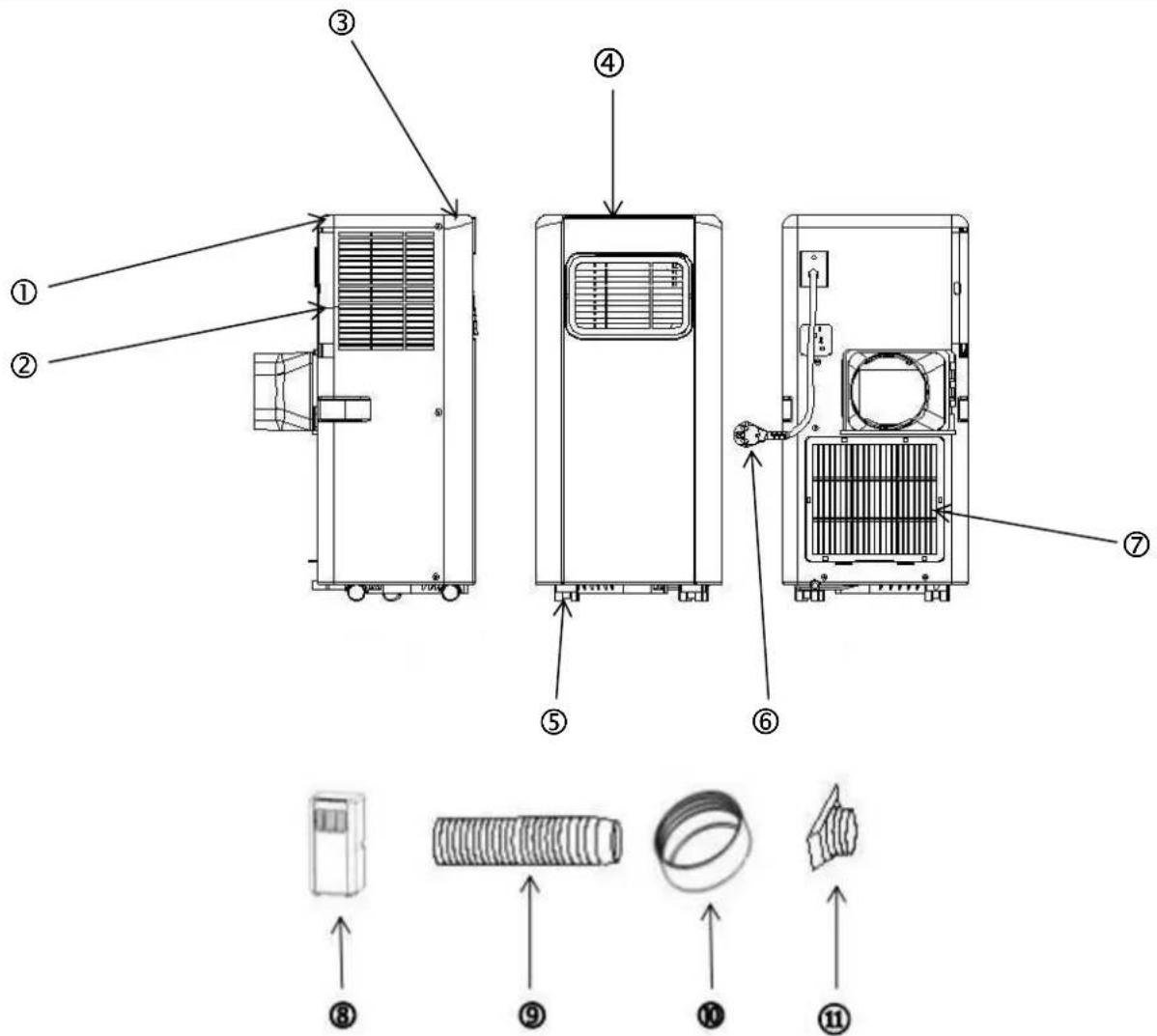

Varuosade/komponentide nimetus

1. külgkate
2. öhu väljalaskeava
3. eesmine kate
4. lülituspaneel
5. rattad
6. toitejuhe
7. õhu väljalaskeava

8. teisaldatav kliimaseade

9. heitōhu voolik

10. heitōhu vooliku adapter, ümar
11. heitōhu vooliku adapter, nelinurkne

Paigaldamine

Hoiatus: Enne seadme kasutamist lasta sellel vähemalt 24 tundi püstasendis seista.

Seadet võib probleemideta ühest toast teise transportida, kuid arvestada tuleb järgmist:

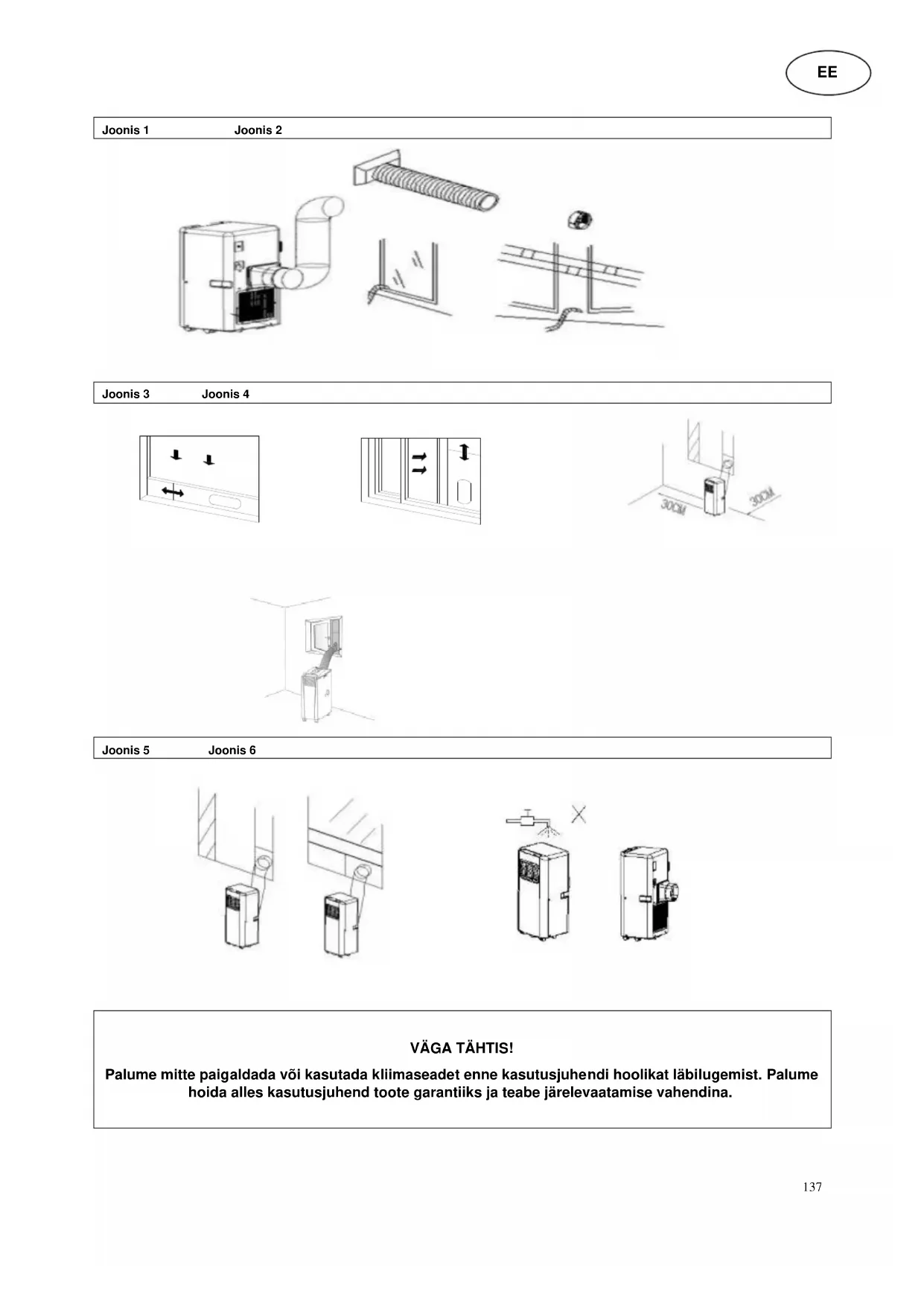

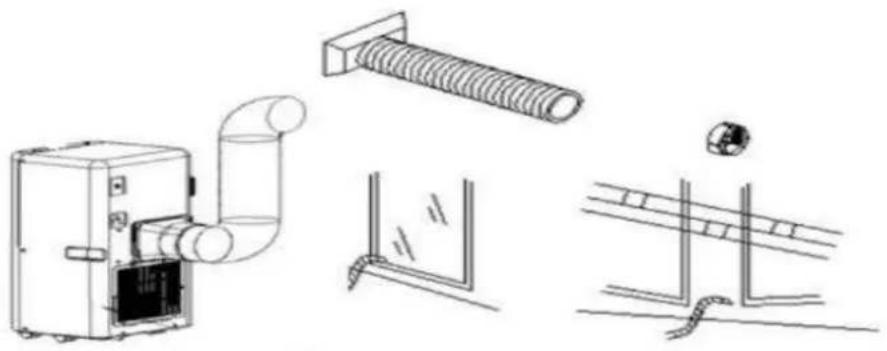

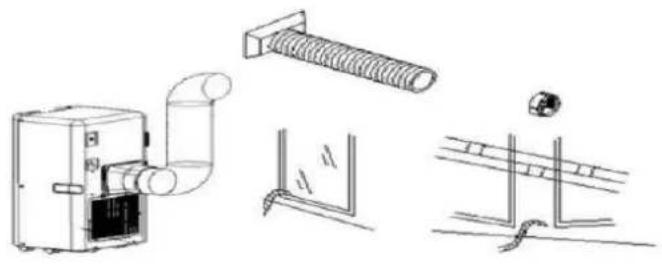

Heitõhu vooliku paigaldamine, joonised 1 ja 2

1) Heitõhu vooliku ühte otsa kinnitada ümar adapter ja teise otsa nelinurkne adapter.
2) Nelinurkne adapter kinnitada vastavasse avasse seadme tagaküljel.
3) Vooliku teine ots juhtida hoonest välja.

Funktsioonide kirjeldus

Teisaldatav kliimaseade töötab kolmes režiimis: COOL, DEHUM, FAN.

Ventilaator töötab kaks kiirusel: LOW ja HIGH.

Temperatuuri on võimalik seadistada vahemikus 16 - 31°C ning seadmel on 24 tunni taimer ja ülekuumenemiskaitse funktsioon.

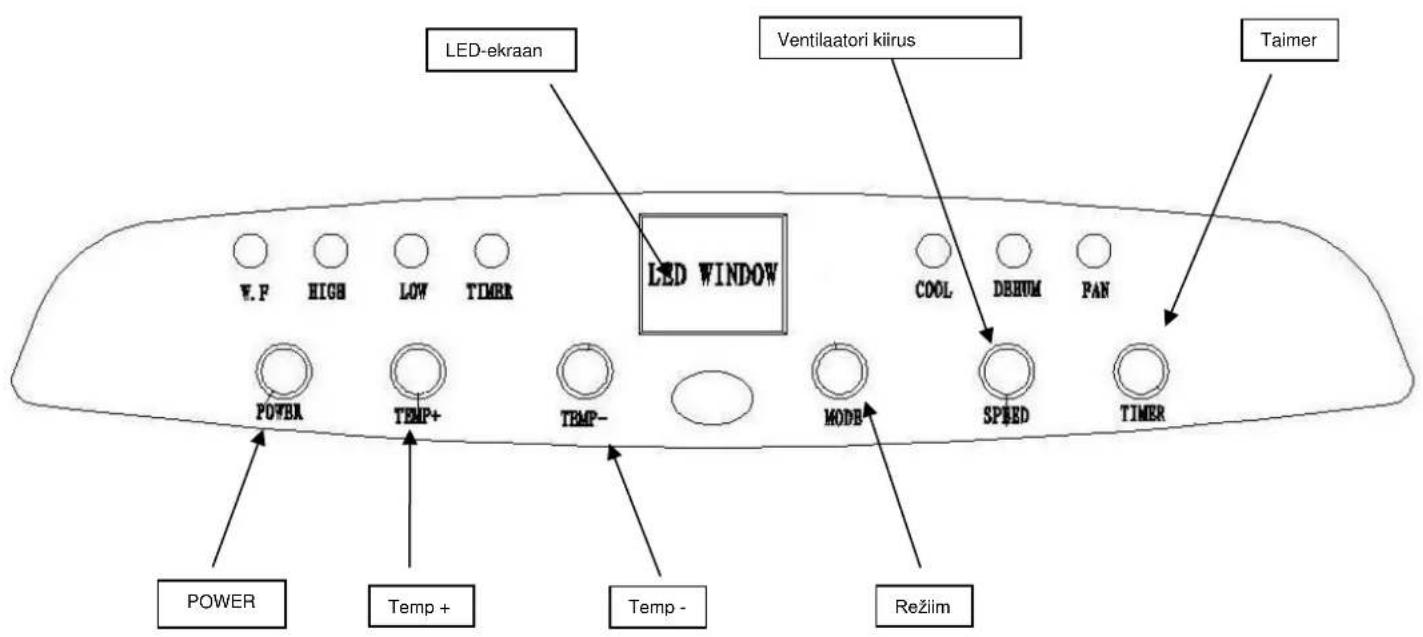

Lülituspaneel

1. Seadme ühendamisel kostub stardisignaal ja seade on ooterežiimis.

2. POWER toitenupp: nupu vajutamisel lülitub antud mudel jahutusrežiimi (sihttemperatuur 25°C). Ventilaatori standardkiiruseks on valitud selle madalaim kiirus. Kui toitenuppu uuesti vajutada, lülitub seade välja ja kostub löpusignaal.

3. Jahutusrežiim

- Vajutada MODE-nuppu kuni ekraanil kuvatakse „Cool“.

• Vajutada TEMP+ või TEMP-, et valida soovitud toatemperatuur (16°C–31°C).
• Vajutada ventilaatori kiiruse seadistamiseks SPEED-nuppu.

• Vajutada MODE-nuppu kuni süttib „DEHUM“ märgutuli.
• Ventilaatori kiiruseks valitakse automaatselt „Low“.

. Ventilaatorifunktsioon

• Vajutada MODE-nuppu kuni süttib „FAN“ märgutuli.
• Vajutada ventilaatori kiiruse seadistamiseks SPEED-nuppu.

6. Taimerifunktsioon

Sisselülitustaimer:

• Lülitada seade välja. Vajutada TIMER-nuppu ja valida soovitud ooteaeg automaatse sisselülitumiseni (kasutades nuppe „TEMP+“ ja „TEMP-“).
• Sisselülitumiseni jäänud tundide arv kuvatakse LED-ekraanil.
• TIMER-nupu uuesti vajutamisel salvestatakse ooteaeg. Süttib „Timer“ märgutuli.
• Seade lülitub valitud ooteaja löppedes automaatelt sisse.
• Seadistatud aega saab alati muuta (0–24 t). TIMER-nupu uuesti vajutamisel lülitub taimer välja.

Väljalülitustaimer:

• Taimerit saab seadistada ka nii, et töötav seade lülitub ooteaja löppedes välja.
• Lülitada seade sisse. Vajutada TIMER-nuppu ja valida soovitud tööaeg automaatse väljalülitumiseni (kasutades nuppe „TEMP+“ ja „TEMP-“).
• TIMER-nuppu uuesti vajutades salvestatakse tööaeg. Süttib „Timer“ märgutuli.
• Valitud tööaja löppedes lülitub seade automaatselt välja.

Seadistatud aega saab alati muuta (0–24 t). TIMER-nupu uuesti vajutamisel lülitub taimer välja.

Kaugjuhtimine

1. POWER: Sisse- ja väljalülitusnupp
2. MODE: Selle nupuga saab valida jahutus-, õhukuivatus- või ventilatsioonirežiimi vahel
3. TEMP+: Selle nupuga saab temperatuuri tõsta.
4. TEMP-: Selle nupuga saab temperatuuri langetada.
5. TIMER: Selle nupuga saab taimeri sisse või välja lülitada.
6. SPEED: Selle nupuga saab valida ventilaatori kiiruse

Sisemise veemahuti täitumise signaal

Sisemisel veemahutil on veetaseme turvalüliti, mis kontrollib veetaset. Kui veemahuti on täis, süttib juhtpaneelil veetaseme märgutuli. Veemahuti tühjendamiseks eemaldada seadme alt vee äravoolukork ja oodata kuni vesi selle alla paigaldatud anumasse voolab.

Hoiustamine

1. Eemaldada toitejuhe pistikupesast ja tühjendada veemahuti või eemaldada vesi seadet kergelt kallutades. Seejärel panna seade tööle. Vajutada „Fan“-nuppu (ventilaator) ja hoida seda 5 sekundit all, kuni seade lülitub vähese õhuhulga režiimi. Lasta seadmel selles režiimis pool päeva töötada, kuni torustik on kuivanud. Nii on seadme sisemusel võimalik ära kuivada ja see ei lähe hallitama.
2. Lülitada seade välja ja eemaldage toitejuhe pistikust.
3. Kerida juhe kokku ja kinnitada see juhtmehoidjale.
4. Eemaldada heitōhu voolik seadme küljest ja hoida seda kindlas kohas.
5. Panna seade pappkasti ja viia see kuiva kohta.
6. Eemaldada kaugjuhtimispuldi patareid ja hoida ka neid kindlas kohas.

Veateated

Ära paranda ega lammutage seadet ise, sobimatu remont võib kvaliteedi kaitstud kaart asjata, ja isegi kahjustada kasutaja või tema / tema valduses.

Veateade	Põhjused	Vea kõrvaldamine
1. Seade ei käivitu pärast POWER (sisse ja väljalülitamise) nupu vajutamist	- veemahuti on täis, hoiatustuli vilgub	Tühjendage veemahuti
	- ruumi temperatuur on madalam kui sisestatud soovitud temperatuur	Muutke sisestatud seadistusi
2. Seade ei jahuta piisavalt	-aknad ja uksed on avatud	Tagage, et kõik aknad ja uksed oleks suletud
	- ruumis on soojust neelavad seadmed	Eemaldage kõik soojust neelavad seadmed
	- Heitõhu voolikut ei ole paigaldatud või see on blokeeritud	Paigaldage või puhastage heitõhu voolik
	- seadistatud temperatuur on liiga kõrge	Muutke oma sisestatud seadistusi
	- Öhufilter on must	Puhastage õhufilter
3. Seade lülitub automaatselt välja	Ülekuumenemiskaitse (seade lülitub automaatselt välja, kui temperatuur õhu väljalaskeava juures on kõrgem kui 70°C)	Seade uuesti sisse lülitada ja valida madalam temperatuur
4. Seade töötab liiga tugeva müraga	- aluspind ei ole tasane	Pange seade tasasele kohale
	- müra tekib jahutusvedeliku voolamisest seadme sees	See on normaalne
5. E0 veateade	Ruumi temperatuuriandur on defektne	Teatage oma teeninduspartnerile
6. E2 veateade	Veepumba defekt	Käivitage seade uuesti

Tagavaraosad ja täiendavate osade tellimine (kiirem, mugavam tellimine)

Te võite tagavaraosi ja täiendavaid osi seadmele MOTION tellida kohaliku kaubandusvõrgu kaudu. Lisaks leiate meie kodulehelt

www.suntec-wellness.de

täiendavat informatsiooni üksikute täiendavate osade ning meie kiire ja mugava tagavaraosade tellimise kohta. Samuti leiate täiendavat informatsiooni seadme MOTION kohta (nt vastused tihti esitatud küsimustele, dokumentide allalaadimine jne).

Nimetus EAN	Kirjeldus	Funktsioonide joonis
Air-Block Klima-Sail 4250058312099	See on igat tüüpi akendele ja ustele universaalselt paigaldatav vörk. Nagu sääsevõrgu puhul kinnitatakse see kleeplindiga ja seda käsitsetakse tömbluku abil. Akent või ust saab alati sulgeda.
Air-Extension-Kit 4250058312105	Uudistoode kogu maailmas, mille abil saate oma majas peaaegu iga nurga konditsioneerida, kusjuures kliimaseadme asukoht ei oma mingit tähtsust. Te saate heitõhu voolikut spetsiaalse propelleri

abil 5 meetri võrra pikendada.

• Kas sa tahaksid kurdavad seade, saate seda teha 24 kuu jooksul alates ostmise päevast ( kviitung ).
  •tasuta asendamise või parandamise vajadus, jäetakseenne vale toode manipuleerimist.
• Defektid osade ja tarvikute, samuti puhastus -, hooldus- või asendamine ütles osad on seetõttu tasuline.
• Kui soovite esitada nõude, et palun tuua kogu üksus originaalpakendis ja koos ostu tõestavate edasimüüjaga.
  Õigeaegset ja mugavat teenust register, külastage meie kodulehte ka www.suntec - wellness.de ja rohkem teada saada.
• No ostutšekk üldiselt ei tasuta parandamist või asendamist.
• Juhul, kui kaebuse puhul on analoogne meie kasutustingimuste, et köik defektid, seadme või selle tarvikute töttu materjal või tootmine rikete parandamise või, meie valik, asendades seadme.
  •kahju tarvikuid ei too automaatselt kaasatasuta asendamine kogu üksus. Sellisel juhul võtke ühendust oma edasimüüjaga. Klaas katkemises või katkemises plastosad on alatitasuta.
• müüja või remondi pärastgarantiiremonti võib teostada remonti kulud.

EÜ vastavusdeklaratsioon

Seade vastab olulistele tervisekaitse-ja ohutusnõuetele Euroopa Liidus. EÜ vastavusdeklaratsiooni aluseks on CE selle seadmega.

Avaldamisega Käesolevas juhendis köik eelmised, ei kehti. SUNTEC, SUNTEC Wellness, KLIAMTRONIC jaSun logo on registreeritud kaubamärgid. © 2016 / 01 SUNTEC WELLNESS GMBH

ERP Regulation

Nõuanded keskkonnakaitseks

Seda toodet ei tohi kasutusaja löppedes ära visata koos tavaliste majapidamisjäätmetega. Seda näitab sümbol tootel, kasutusjuhendis või pakendil. Materjalid on vastavalt nende tähistusele uuesti kasutatavad. Taaskasutamise, materjalide uuesti kasutamise või vanade seadmete muul viisil taaskasutamisega annate te olulise panuse meie keskkonna kaitseks. Palume küsida kohalikust omavalitsusest kompetentsete jäätmete utiliseerimise kohtade infot.

© 2016 KLIMATRONIC® MOTION plus

SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DÜSSELDORF / DEUTSCHLAND

Kuva 1

Kuva 2

Ärge võtke lahti ega parandage seadet ise, sobimatu remont võib kvaliteedi kaitstud kaart ainult, ja isegi kahjustada kasutaja või tema / tema valduses.
