BEDIENUNGSANLEITUNG Motion 70+ SUNTEC

Bedienungsanleitung DE2

SEHR WICHTIG! Bitte installieren oder nutzen Sie Ihr mobiles lokales Klimagerät nicht, bevor Sie diese Bedienungsanleitung sorgfältig durchgelesen haben. Bitte bewahren Sie diese Bedienungsanleitung für eine etwaige Produktgarantie und für späteres Nachschlagen auf.3 Sicherheitshinweise vor Inbetriebnahme Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Dieses Gerät ist nur für den Betrieb in Innenräumen bestimmt. Das Gerät darf nicht an einer defekten Steckdose angeschlossen werden. Bitte achten Sie vor Inbetriebnahme, dass das Gerät richtig installiert ist. Betreiben Sie das Gerät nicht in der Nähe offener Feuerstellen. Betreiben Sie das Gerät nicht in einer Umgebung, in der Öl oder Wasser verspritzt werden kann. Vermeiden Sie das Gerät direktem Sonnenlicht auszusetzen. Betreiben Sie das Gerät nicht in der Nähe eines Bades, einer Dusche, eines Schwimmbades oder in einem Waschsalon. Niemals Finger, Stifte oder andere Gegenstände in das Gerät stecken, wenn der Netzstecker eingesteckt ist und vor allem nicht während des Betriebs. Warnen Sie ihre Kinder vor solchen Gefahren. Das lokale Klimagerät muss aufrecht gelagert und transportiert werden, sonst kann es zu irreparablen Schäden am Kompressor kommen. Im Zweifelsfall empfehlen wir Ihr lokales Klimagerät mindestens 24 Stunden ruhen zu lassen, bevor Sie es starten. Das Gerät muss in der Reichweite einer Steckdose4 positioniert werden. Bevor Sie das Gerät reinigen, schalten Sie es bitte aus und ziehen den Netzstecker. Bevor Sie das Gerät von der Stelle verschieben, stellen Sie bitte fest, dass der Netzstecker nicht eingesteckt ist und schieben Sie es langsam. Vor einem Transport das im Gerät enthaltene Wasser entleeren. Bitte decken Sie das Gerät nie ab und achten Sie darauf, dass Luftein- und -auslass niemals blockiert werden. Das Gerät muss in Übereinstimmung mit den nationalen Vorschriften für elektrische Anlagen installiert werden (für Deutschland gilt: 220-240VAC, 50 Hz). Bitte stellen Sie sicher, dass das Gerät aufrecht steht. Das Gerät sollte auf dem Boden 30 cm von anderen Objekten entfernt stehen, da diese die Leistung des Gerätes stark beeinflussen können. Reparieren Sie nie Ihr Gerät selbst. Ist eine Reparatur notwendig, so wenden Sie sich bitte an Ihren Händler. Weist das Gerät Defekte auf, so schalten Sie es aus (nur die POWER Taste, die sich auf dem Bedienfeld befindet, benutzen) und kontaktieren Sie Ihren Händler. Achten Sie darauf, dass das Netzkabel richtig geerdet ist. Ist das Netzkabel defekt, muss es durch den Händler oder seinen Kundendienst, oder eine ähnlich qualifizierte Person ersetzt werden, um Gefahr zu vermeiden.5 Bezeichnung der Ersatzteile/Komponenten

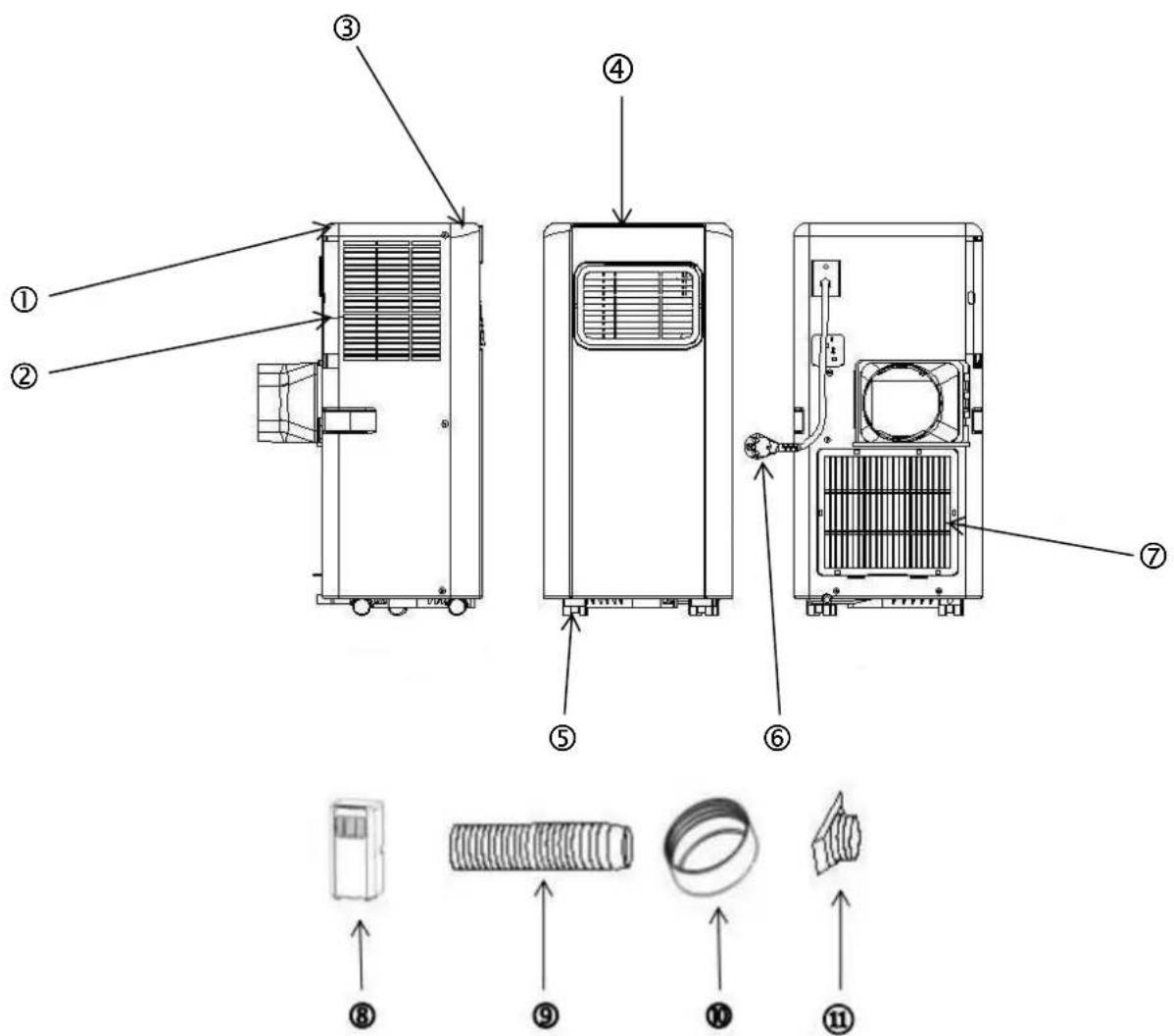

1. seitliche Abdeckung 9. Abluftschlauch

2. Luftauslassgitter 10. Abluftschlauchadapter, abgerundet

3. Frontalabdeckung 11. Abluftschlauchadapter, rechteckig

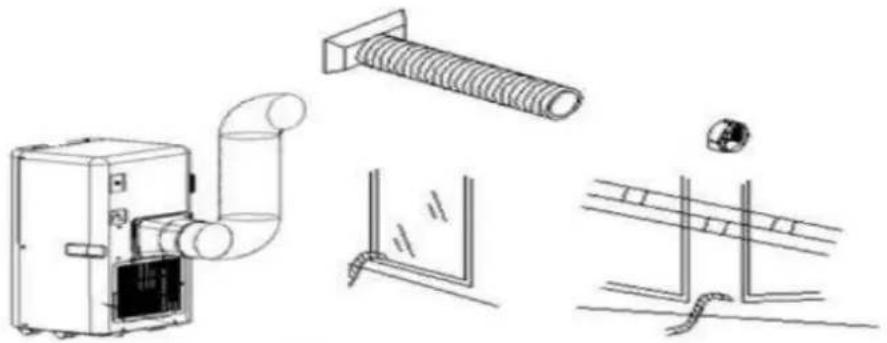

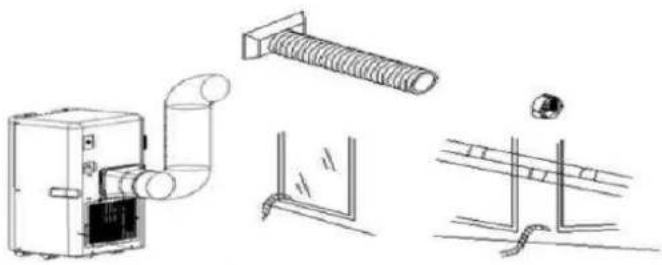

Installation Warnung：Bevor Sie dieses Gerät benutzen, sollten Sie es mindestens 24 Stunden aufrecht stehen lassen. Das Gerät kann problemlos zwischen den Räumen bewegt werden, bitte beachten Sie dennoch folgende Hinweise: Installation des Abluftschlauches, Abb. 1 und 2

1) Bitte stellen Sie das Gerät in der Nähe einer Steckdose auf.

2) Befestigen Sie den abgerundeten Adapter an einem Ende und den rechteckigen Adapter an dem anderen

Ende des Abluftschlauches.

3) Befestigen Sie den rechteckigen Adapter in der entsprechenden Öffnung an der Rückseite des Gerätes.

4) Führen Sie die andere Seite des Abluftschlauches nach draußen.6

5) Stecken Sie den Netzstecker in die Steckdose (220-240VAC, 50 Hz).

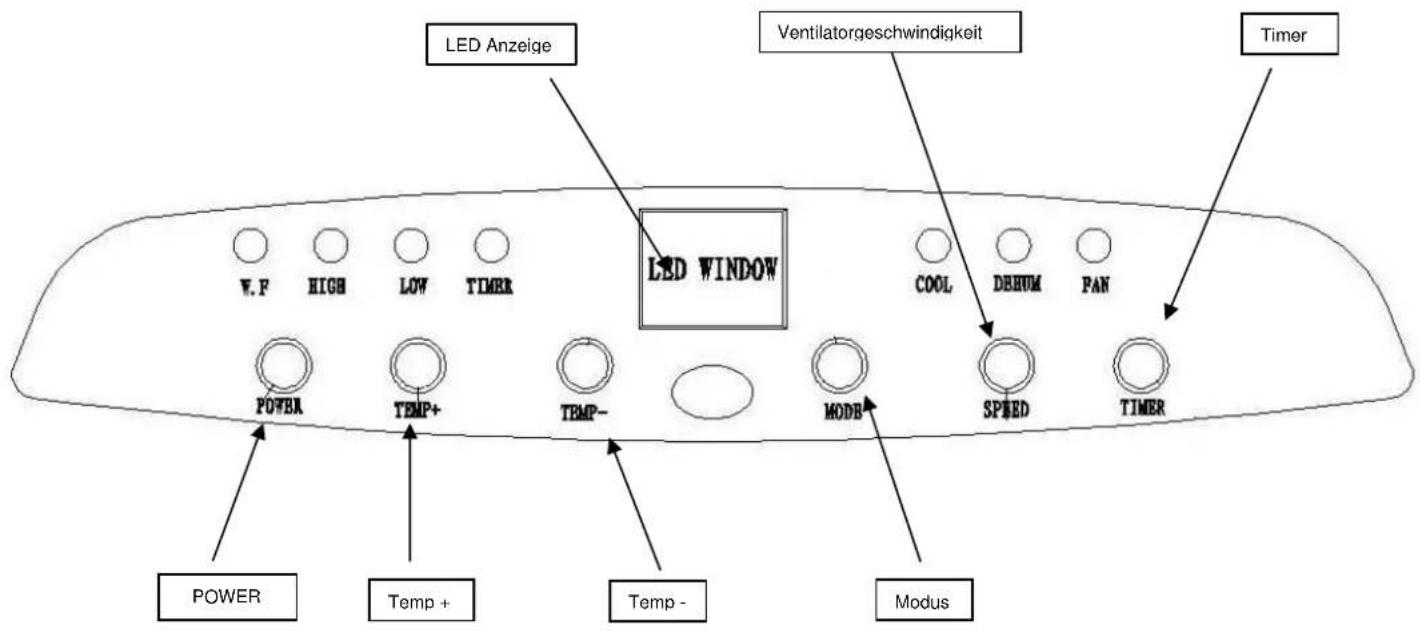

Beschreibung der Funktionsweise Dieses tragbare lokale Klimagerät hat drei Funktionen: COOL, DEHUM, FAN. Der Ventilator hat zwei Geschwindigkeiten: LOW und HIGH. Mögliche Einstellung liegt bei 16 – 31°C, 24h-Timer, Überhitzungsschutzfunktion. Bedienfeld

1. Wenn Sie das Gerät anschließen, ertönt das Startsignal; Das Gerät befindet sich im Standby-Modus.

2. Power-Taste: Wenn Sie diese Taste drücken, schaltet das Modell in den Kühlbetrieb

(Zieltemperatur 25°C). Als Standard ist die niedrigste Ventilationsgeschwindigkeit ausgewählt. Drücken Sie die Power-Taste erneut, wird das Gerät abgeschaltet und das Endsignal ertönt.

- Drücken Sie die MODE Taste, bis die Anzeige „Cool“ erscheint. - Drücken Sie die TEMP+ oder TEMP-, um die gewünschte Raumtemperatur (16°C-31°C) einzustellen. - Drücken Sie die SPEED Taste, um die Geschwindigkeit des Ventilators einzustellen.

4. Entfeuchtungsmodus

- Drücken Sie die MODE Taste, bis das Indikatorlicht der Anzeige „DEHUM“ erscheint. - Die Geschwindigkeit des Ventilators wird automatisch auf „low“ eingestellt. . Ventilator Funktion - Drücken Sie die MODE Taste, bis das Indikatorlicht der Anzeige „FAN“ erscheint. Temp + Modus Ventilatorgeschwindigkeit Temp - POWER LED Anzeige Timer7 - Drücken Sie die SPEED Taste, um die Geschwindigkeit des Ventilators einzustellen.

On-Timer: - Schalten Sie das Gerät aus. Drücken Sie die TIMER Taste und stellen Sie die gewünschte Wartezeit bis zum automatischen Einschalten ein (über die Tasten „TEMP+“ und „TEMP-“). - Die Anzahl der zu wartenden Stunden (bis zum Einschalten) erscheint im LED-Fenster. - Durch erneutes Drücken der TIMER Taster speichern Sie die Wartezeit. Das Indikatorlicht „Timer“ leuchtet. - Das Gerät schaltet sich, nach Ablauf der eingestellten Zeit, automatisch ein. - Die eingestellte Zeit kann jederzeit geändert werden (0-24h). Durch erneutes Drücken der TIMER Taste, wird der Timer deaktiviert. Off-Timer: - Der Timer kann auch so eingestellt werden, dass sich das laufende Gerät, nach der eingestellten Wartezeit, ausschaltet. - Schalten Sie das Gerät ein. Drücken Sie die TIMER Taste und stellen Sie die gewünschte Laufzeit bis zum automatischen Ausschalten ein (über die Tasten „TEMP+“ und „TEMP-“). - Durch erneutes Drücken der TIMER Taster speichern Sie die Laufzeit. Das Indikatorlicht für „Timer“ leuchtet. - Das Gerät schaltet sich, nach Ablauf der eingestellten Zeit, automatisch ein. Die eingestellte Zeit kein jederzeit geändert werden (0-24h). Durch erneutes Drücken der TIMER Taste, wird der Timer deaktiviert. Fernbedienung

Interne Wassertank-Voll-Alarmfunktion Der innere Wassertank in der Klimaanlage hat einen Wasserstandsicherheitsschalter, der den Wasserstand steuert. Ist der Wassertank voll, so leuchtet der Wasserstandindikator auf dem Bedienfeld. Zum Entleeren des Wassertanks entfernen Sie bitte den Wasserabflußstopfen an der Unterseite des Geräts und lassen Sie das Wasser in einen Behälter auslaufen. Reinigung, Abb. 6

1) Bevor Sie mit Reinigungs- bzw. Wartungsarbeiten beginnen, schalten Sie das Gerät durch Drücken der

POWER Taste, warten einige Minuten ab und ziehen dann den Netzstecker aus der Steckdose.

2) Das lokale Klimagerät nicht mit Wasser reinigen.

3) Ist das Gerät beschädigt, sprechen Sie bitte sofort Ihren Händler an.

4) Reinigung der Oberfläche

Reinigen Sie das Gerät mit einem angefeuchteten Tuch, und wischen Sie es dann mit einem trockenen Tuch nach. Verwenden Sie keine chemischen Lösungsmittel (wie Benzin, Alkohol). Die Oberfläche sowie das ganze Gehäuse können beschädigt werden.

5) Reinigung des Luftfilters

Reinigen Sie die Luftfilter regelmäßig. Wenn der Luftfilter mit Staub verstopft ist, wird die Effizienz reduziert.

1) Öffnen Sie den Luftauslaßgitter und entnehmen die Filter.

2) Waschen Sie die Luftfilter durch Eintauchen in (ca. 40°C) warmem Wasser mit einem neutralen

Reinigungsmittel, spülen sie unter fließendem Wasser ab und trocknen sie anschließend mit einem weichen

Ein- bzw. Ausschaltetaste

Drücken Sie diese Taste, um zwischen Kühlen, Entfeuchten, oder Ventilieren auszuwählen

Drücken Sie diese Taste, um die Temperatur zu erhöhen.

Drücken Sie diese Taste, um die Temperatur zu senken.

Drücken Sie diese Taste, um den Timer ein- oder auszuschalten.

Drücken Sie diese Taste, um die Ventilator Geschwindigkeit einzustellen8 Tuch.

3) Installieren Sie die Luftfilter sorgfältig nach Reinigung und Trocknung der Filter.

1. Ziehen Sie den Netzstecker und leeren den Wasserbehälter oder entleeren Sie das Wasser, indem Sie das

Gerät leicht neigen. Dann versetzen Sie das Gerät in den Betriebszustand. Drücken Sie die Taste Fan (Ventilator) und halten die Taste für 5 Sekunden gedrückt, bis das Gerät auf niedrige Lüfterdrehzahl umschaltet. Behalten Sie diesen Modus für einen halben Tag bei, bis die Leitung getrocknet ist. So kann die innere Einheit trocknen und nicht schimmeln.

2. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

3. Wickeln Sie das Kabel auf und befestigen Sie es an der Komfortfixierung.

4. Trennen Sie den Abluftschlauch vom Gerät und bewahren Sie ihn sicher auf.

5. Stellen Sie das Gerät in einen Karton und bringen Sie es an einen trockenen Platz.

6. Nehmen Sie die Batterien aus der Fernbedienung und bewahren Sie auch diese sicher auf.

Fehlermeldungen Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand o. Ä. verursachen. Fehlermeldung Grund Lösung

1. Das Gerät startet

nicht, wenn man die POWER Taste drückt Kein Strom Stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät ein Water-full – Anzeige leuchtet auf Lassen Sie das gesammelte Wasser ablaufen Raumtemperatur ist höher oder niedriger, als die eingestellte Temperatur Temperatureinstellungen zurücksetzen

nicht richtig Fenster und Türen sind offen alle Fenster und Türen schließen Eine Wärmequelle im Raum die Wärmequelle beseitigen Abluftschlauch nicht angeschlossen oder blockiert Abluftschlauch anschließen oder reinigen Die eingestellte Temperatur ist zu hoch Temperatureinstellungen zurücksetzen, gewünschte Temperatur (16°C-31°C) einstellen Lufteinlass blockiert Verstopfte Stelle reinigen

3. Das Gerät schaltet

Überhitzungsschutz (das Gerät schaltet automatisch ab, sobald die Temperatur an dem Luftauslass 70°C übersteigt)

Gerät neu starten und eine niedrigere Temperatur einstellen

Das Gerät steht nicht auf ebenen Untergrund Stellen Sie das Gerät auf einen harten, ebenen Untergrund (vermindert den Lärm) Man hört Kältemittel fließen Das ist der Normalzustand

Diese Fehlermeldung weist auf zu hohe Umgebungstemperaturen hin. Bitte beachten Sie die Hinweise zum optimalen Betrieb Ihres MOTION Gerätes. Es kann sich auch um eine temporäre Fehlmessung zwischen der Eingangs- und der Ausgangstemperatur handeln. Bitte schalten Sie in diesem Fall das MOTION Gerät ab und starten Sie es nach 30 Minuten erneut. Wenn der Fehler dauerhaft auftritt, muss das MOTION Gerät fachgerecht überprüft werden.

Wassertank voll Bitte entleeren Sie den Wassertank wie in der Bedienungsanleitung beschrieben.9 Ersatzteile und Zubehörbezug (schneller und bequemer Bezug) Sie können Ersatzteile und Zubehör für Ihr Gerät gerne über den örtlichen Handel beziehen. Zusätzlich finden Sie auf unserer Webseite www.suntec-wellness.de weitergehende Informationen zu den einzelnen Zubehör-Produkten und Informationen zu unserem schnellen und bequemen Ersatzteilbezug. Ebenso finden Sie dort weitergehende Informationen (z. B. FAQ, Ersatzteillisten, Dokumenten-Download, etc.) rund um Ihr Gerät. Name EAN Beschreibung Funktionsskizze Air-Block Klima-Sail

Für alle Arten von Fenstern und Türen universell einsetzbares Segel. Wie bei einem Fliegengitter wird es mit Klettband fixiert und mittels eines Reißverschlusses bedient. Das Fenster oder die Tür kann jederzeit geschlossen werden.

Weltneuheit, mit der Sie nahezu jeden Winkel eines Hauses klimatisieren, wobei es keine Rolle spielt, wo das lokale Klimagerät steht. Sie können den Abluftschlauch mittels eines speziellen Propellers um 5 Meter verlängern.

Schiebeabdichtung des Fensters und Verbindungsadapter zum Luftschlauch, insbesondere für Schiebefenster.10 MOTION Wall-Kit

Sauberer Abschluss einer Mauer- oder Fensterbohrung von innen und außen mit Verbindungselement für den Luftschlauch.

Für den Reklamationsfall Möchten Sie das Gerät reklamieren, so können Sie das binnen 24 Monate ab Kaufdatum (Quittung) tun. Ein kostenloser Ersatz oder eine kostenlose Reparatur ist bei vorheriger unsachgemäßer Produktmanipulation ausgeschlossen. Defekte an Verschleißteilen, Verbrauchsmaterialien, ebenso wie Reinigung, Wartung oder Austausch besagter Teile sind folglich kostenpflichtig. Falls Sie eine Reklamation durchführen wollen, so bringen Sie bitte das gesamte Gerät in der Originalverpackung und mit Kaufbeleg zu Ihrem Händler. Für eine zeitnahe und bequeme Serviceanmeldung besuchen Sie ferner unsere Internetseite www.suntec-wellness.de und erfahren Sie mehr. Ohne Kaufbeleg erfolgt grundsätzlich keine kostenlose Reparatur oder ein Austausch. Für den Fall, dass der Reklamationsfall analog unserer Service Bestimmungen erfolgt, so werden alle Defekte des Gerätes oder des Zubehörs aufgrund von Material- oder Herstellungsfehlern durch kostenlose Reparatur oder, nach unserem Ermessen, durch Austausch des Gerätes beseitigt. Die Beschädigung von Zubehörteilen führt nicht automatisch zu einem kostenlosen Austausch des gesamten Gerätes. Kontaktieren Sie in diesen Fällen bitte Ihren Fachhändler. Glasbruch oder Bruch von Plastikteilen ist immer kostenpflichtig. Der Fachhändler oder Reparaturservice kann nach Ablauf der Garantie Reparaturen kostenpflichtig durchführen. EG-Konformitätserklärung Das Gerät entspricht den wesentlichen Gesundheits- und Sicherheitsanforderungen der Europäischen Union. Die EG-Konformitätserklärung ist Basis für die CE-Kennzeichnung dieses Gerätes. Mit Erscheinen dieser Bedienungsanleitung verlieren alle bisherigen ihre Gültigkeit. SUNTEC, SUNTEC Wellness, KLIMATRONIC und das Sonnenlogo sind eingetragene Marken. © 2016/01 SUNTEC WELLNESS GMBH ERP Verordnung Bei diesem hochwertigen transportablen Einkanal-Klimagerät handelt es sich gemäß den Bestimmungen und Verordnungen der Europäischen Union, insbesondere der ERP Verordnung 626/ 2011 um ein "lokales Klimagerät". Kältemittel (CE) N 842/2006: Dieses lokales Klimagerät enthält das Kältemittel R410A. Die Kältemittelmenge beträgt jedoch weniger als 1kg und ist in einem geschlossenen Kühl-Kreislauf. Das Kühlmittel weist zwar kein Ozonabbaupotenzial auf, ist aber gemäß Kyoto Protokoll ein sogenanntes Treibhausgas und kann somit zur globalen Erwärmung beitragen, sofern es an die Atmosphäre abgegeben wird. Deshalb dürfen nur ausgebildete Techniker mit Kältemittel Zertifikat eine Befüllung bzw. Entleerung vornehmen. Ihr lokales Suntec Klimagerät muss bei sachgerechter Benutzung und unbeschädigtem Kühlmittel-Kreislauf nicht mit Kältemittel nachgefüllt werden.

GWP: R410A (R32/125: 50/50): 208811

Umweltschutz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Im Rahmen unserer erweiterten Herstellerverantwortung ist dieses Gerät gemäß der Europäischen Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Ziel ist das Vermeiden, Verringern sowie umweltverträgliche Entsorgen an Elektronikschrott. Bitte helfen Sie aktiv mit, die Umwelt zu schonen und entsorgen Sie Elektroschrott über die örtlichen Sammelstellen. Die Verpackung sowie diese Bedienungsanleitung sind recyclebar. © 2016 KLIMATRONIC

Gewährleistungs-Urkunde Für dieses Gerät übernehmen wir 24 Monate Gewährleistung! Wir verpflichten uns, während der 24-monatigen Gewährleistungszeit Ihr Gerät kostenlos instand zu setzen bzw. Ihrem Fachhändler die Ersatzteile kostenlos zur Verfügung zu stellen, wenn es infolge eines produktionsseitigen Fabrikations- oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Wir haften nicht für Beschädigungen durch höhere Gewalt, unsachgemäße Behandlung, Nichtbeachtung der Anleitung, betriebsbedingte Abnutzung oder Beschädigungen auf dem Transportweg. Diese Urkunde ist nur in Verbindung mit der dazugehörigen Rechnung gültig. Im Servicefall bringen Sie das gekaufte Produkt bitte zu Ihrem Fachhändler. Artikelbezeichnung: Seriennummer: Name des Käufers: Kaufdatum: Stempel und Unterschrift des Fachhändlers:

Hersteller: Suntec Wellness GmbH Holzstraße 2 40221 Düsseldorf Deutschland154
